Este documento detalla el proceso completo de operación para actualizar el H2D al H2C. El núcleo de esta actualización consiste en equipar el H2D con el sistema Vortek, lo que permite una actualización avanzada de dos boquillas a siete boquillas. Principalmente implica reemplazar la cama caliente, el cabezal con el conjunto del eje X, la placa AP y la cubierta frontal, además de instalar adicionalmente el conjunto de soporte del hotend y el actuador de cierre del hotend por inducción. Debe tenerse en cuenta que esta guía se compila basándose en la versión H2D Laser. Debido a la implicación de procedimientos de desmontaje y montaje de la bomba de aire, esta versión es ligeramente más compleja de operar que la versión H2D Standard.
La guía completa se divide en dos partes:
- Guía completa de procedimiento para actualizar H2D a H2C – Parte A
- Guía completa de procedimiento para actualizar H2D a H2C – Parte B
Este artículo es la Parte B de la guía completa de actualización. Cubre los procedimientos principales de instalación, incluyendo el conjunto de soporte del rack del hotend por inducción, el conjunto del rack del hotend por inducción, el actuador de cierre del hotend por inducción, la cubierta frontal, los paneles laterales, el panel trasero y otros accesorios relacionados.
Pasos de actualización
Paso 4: Instalar el conjunto de soporte de montaje del rack del hotend por inducción (aprox. 20 minutos)
En la caja No. 9 del kit de actualización Vortek, extraiga el soporte de montaje del rack y el bloque metálico. Los tornillos se encuentran en la caja No. 3: se utilizan tornillos azul-bloque M3x5 para asegurar el bloque metálico, y tornillos azul-bloque M3x6 para asegurar las vigas superior e inferior. Asegúrese de distinguir entre los tipos de tornillos y sus posiciones de montaje durante la instalación.
Antes de instalar el rack del hotend por inducción, si la cama caliente está en una posición alta, puede levantar la impresora y extraer la correa inferior para bajar la cama caliente y facilitar la instalación.
Primero instale el bloque metálico alineándolo con los agujeros de posicionamiento en la viga superior. Coloque el bloque y use una llave Allen H2.0 para apretar los tres tornillos (azul-bloque M3x5).

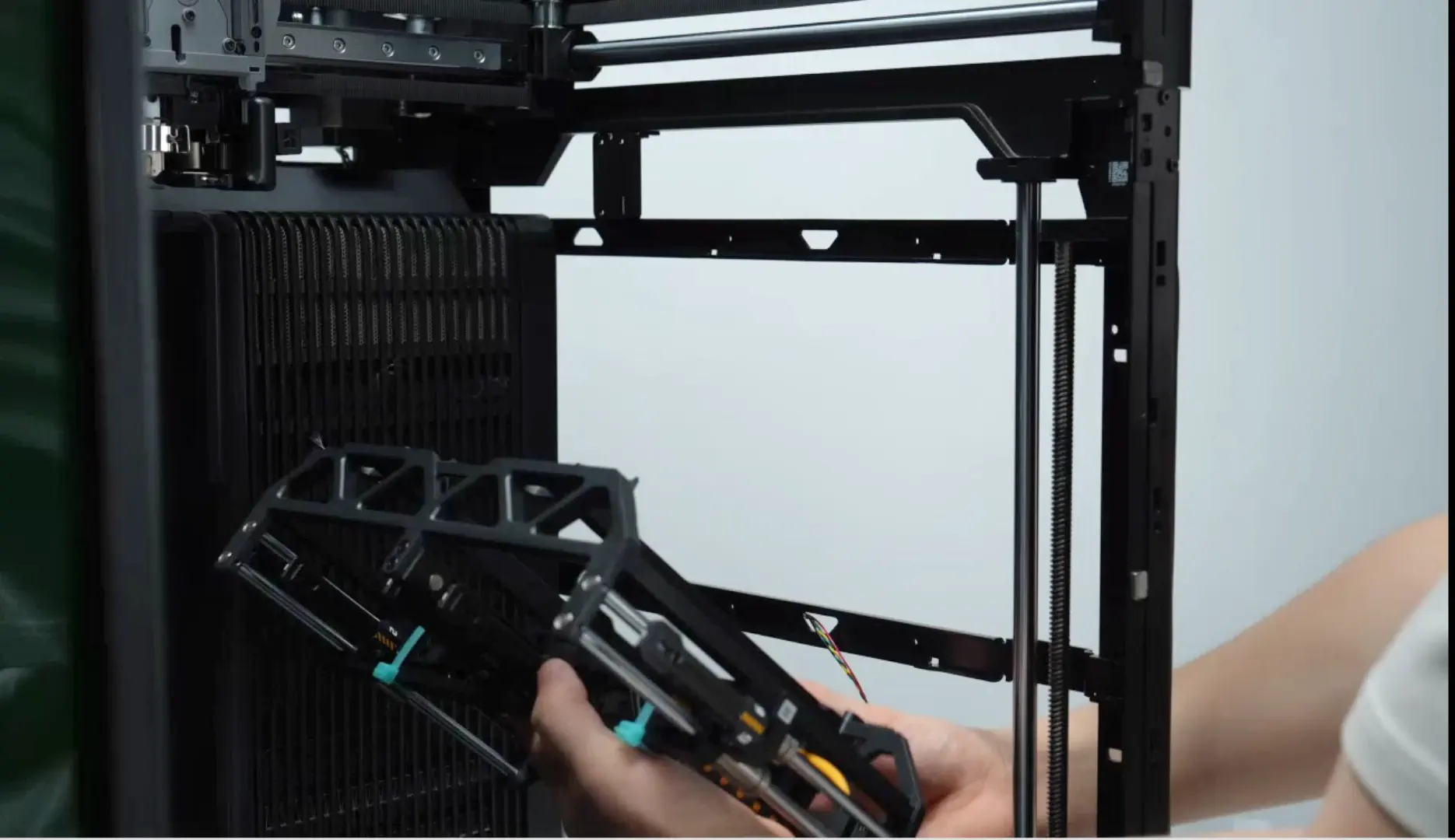

Incline el soporte de montaje del rack y colóquelo dentro de los pilares externos. La viga tiene agujeros de posicionamiento en ambos extremos que corresponden a los agujeros de montaje en el marco. Al instalar correctamente, la viga debe estar cerca del área de montaje de la viga superior; asegúrese de que la posición sea correcta.
Apretar los cuatro tornillos de montaje (azul-bloque M3x6) en ambos lados. Pre-apriete primero el tornillo exterior izquierdo, luego el tornillo exterior derecho. Después de confirmar la posición de la viga, apriete los tornillos restantes izquierdos exteriores y los tornillos internos.
Luego instale la viga inferior.
Apretar los cuatro tornillos de la viga inferior de la misma manera.
Paso 5: Instalar el conjunto del rack del hotend por inducción (aprox. 20 minutos)
En el paquete del rack del hotend por inducción, extraiga el cable del rack y el núcleo de ferrita. Instale el núcleo de ferrita en el segmento del cable cerca de la placa MC, luego conecte el conector del cable en el puerto correspondiente en la esquina superior izquierda de la placa MC, como se muestra a continuación.
Después de conectar, organice el cable de manera ordenada en las ranuras de cable dentro de la cámara para asegurar que la ruta esté limpia y sin enredos.

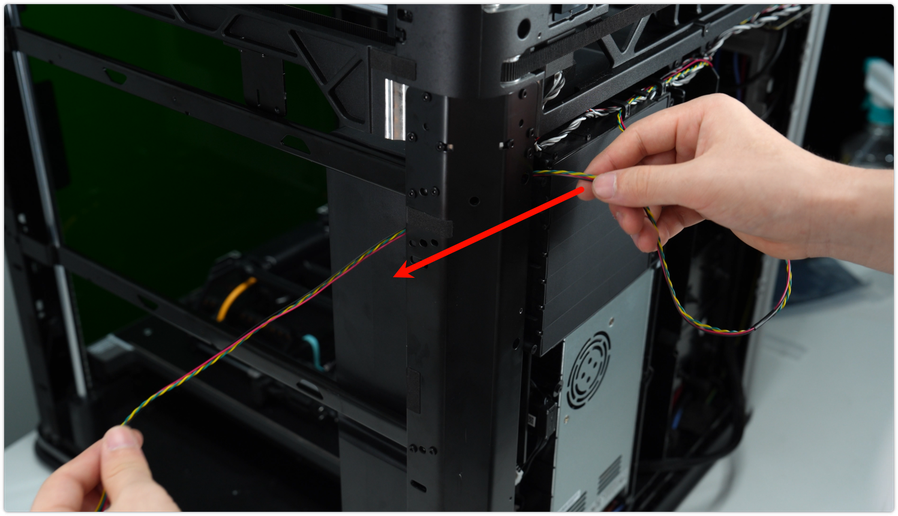

Rutee el cable a través del pilar trasero derecho de la impresora para completar la ruta inicial del cable.
De la caja No. 3 del kit de actualización Vortek, extraiga la cinta de acetato y las abrazaderas adhesivas blancas para cables. Primero, use la cinta de acetato para asegurar el cable en el interior del pilar trasero derecho para que quede plano contra el pilar.
Retire la parte posterior de una abrazadera y péguela en la posición designada en el lado exterior del soporte de montaje del rack (como se muestra). Luego, rutee el cable dentro de la abrazadera y guíelo hacia el interior de la viga para completar la fijación ordenada del cable.
Consulte las figuras para localizar los cuatro agujeros de tornillo en el rack del hotend por inducción y los cuatro agujeros de montaje correspondientes en la viga.
Conecte el conector del cable del rack al rack del hotend por inducción. Después de conectar, tire suavemente para confirmar que el conector esté bloqueado en su lugar.
Coloque el rack del hotend por inducción de manera estable en la posición de montaje de la viga. Ajuste su posición lentamente y presione suavemente hasta que toda la superficie de contacto entre el rack y la viga esté completamente asentada.
Apretar los cuatro tornillos de montaje (rojo-bloque M3x6) en la parte superior e inferior de la viga para asegurar una carga uniforme sin aflojamiento ni desalineación.
El paquete del rack del hotend por inducción incluye los tornillos utilizados para fijar el rack.
Después de apretar los cuatro tornillos frontales, apriete los dos tornillos inferiores (rojo-bloque M3x6). Estos dos tornillos se utilizan para posicionar el rack. Aprete hasta que queden ajustados; no es necesario apretarlos completamente.

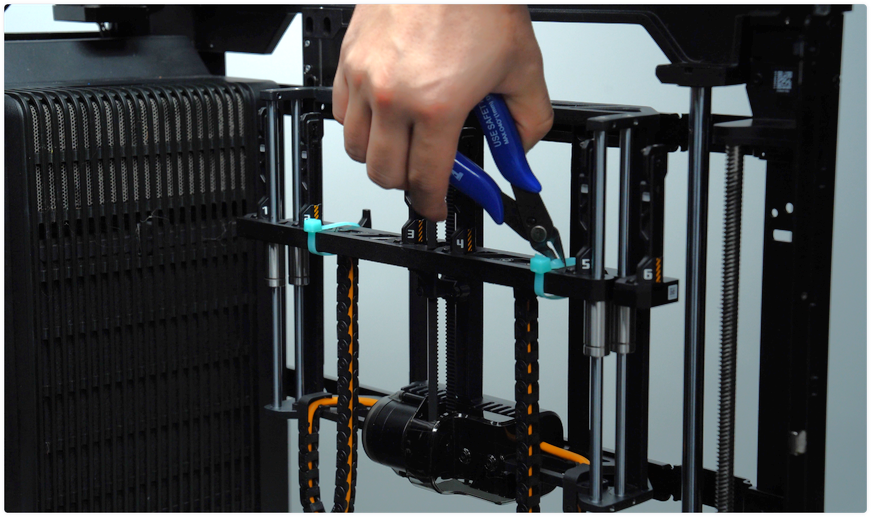

Después de la instalación, corte las abrazaderas de cable del rack con tijeras de corte diagonal.
Paso 6: Instalar el actuador de cierre del hotend por inducción (aprox. 10 minutos)

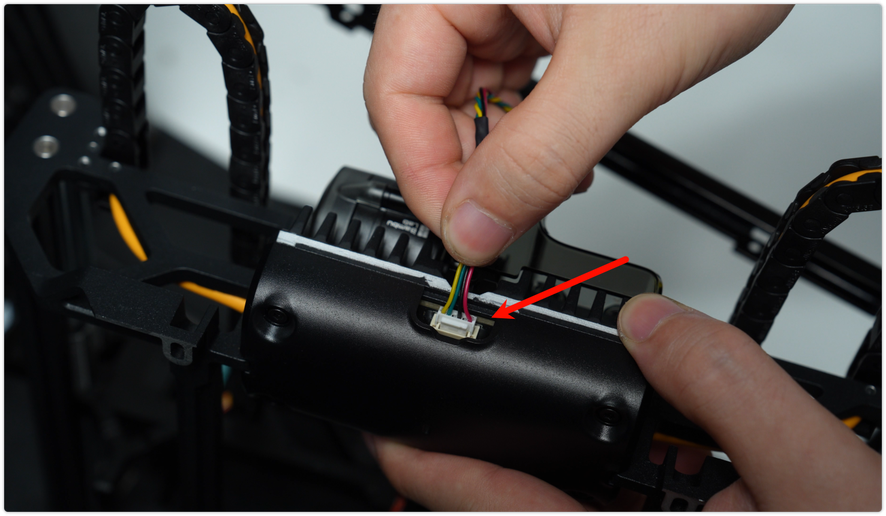

Conecte el conector del cable del actuador de cierre del hotend por inducción e inserte el conjunto en la ranura correspondiente en el rack del hotend por inducción de izquierda a derecha.
Nota: El actuador de cierre solo puede instalarse insertándolo de izquierda a derecha.
Apretar los tres tornillos de montaje (azul-bloque M3x5) del actuador de cierre. Después de la instalación, presione el botón en la parte inferior del conjunto y verifique si el pasador cilíndrico interno sube sincrónicamente para confirmar el funcionamiento correcto.
Al apretar los tornillos, evite pinchar el cable para prevenir problemas de comunicación.
Paso 7: Reemplazar la cubierta frontal (aprox. 15 minutos)
Retirar la cubierta frontal H2D

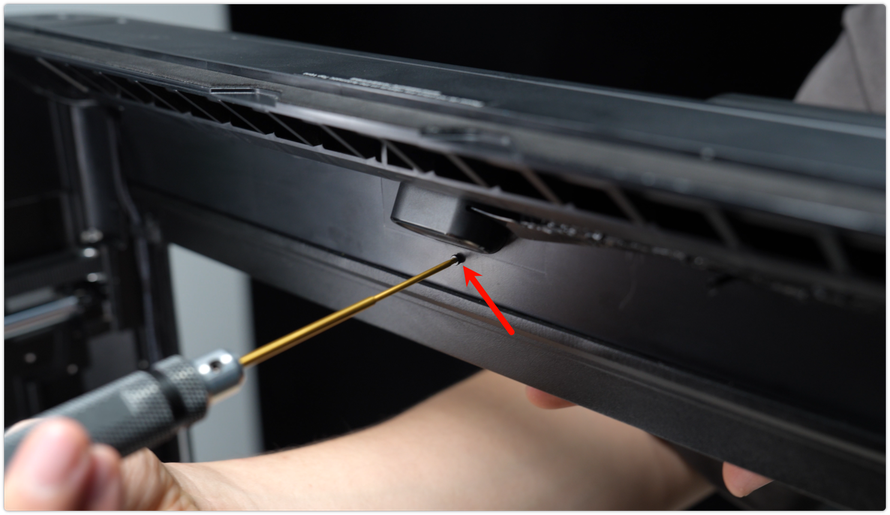

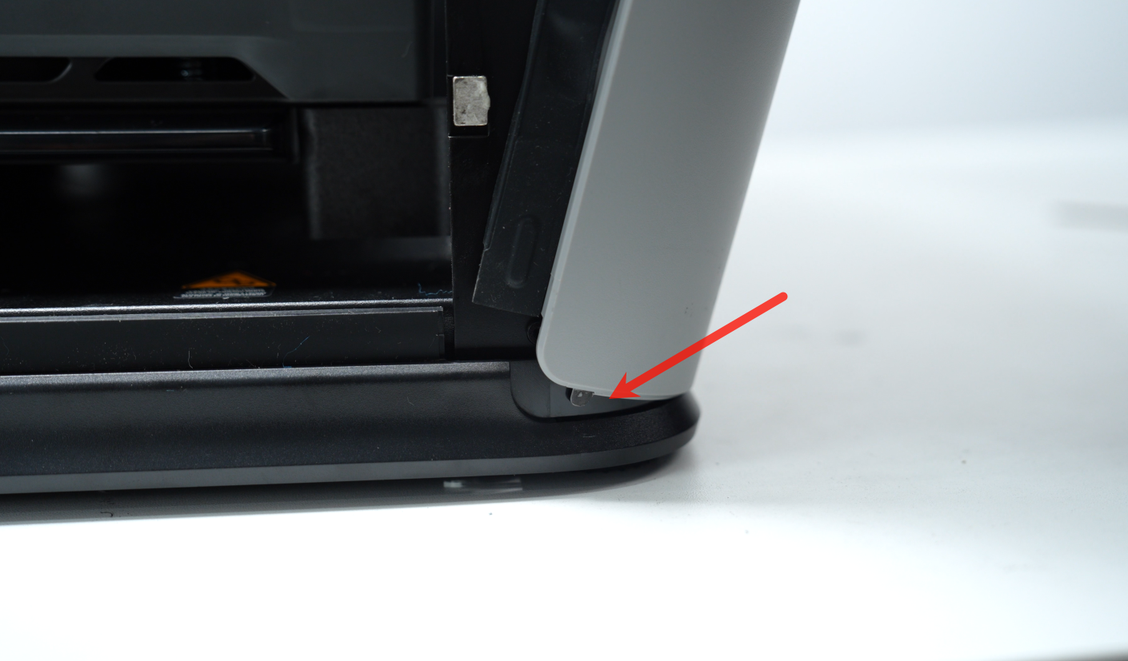

El tornillo de montaje se encuentra dentro de la cámara de la impresora. Use una llave Allen H1.5 para retirar el tornillo de la cubierta frontal (BT2×12).
Levante el clip izquierdo de la cubierta frontal, luego libere el clip superior derecho en secuencia.
Sostenga la parte inferior de la cubierta frontal y empuje ligeramente hacia arriba, luego sostenga el lado derecho y flexione suavemente la cubierta para poder retirarla del panel lateral derecho.

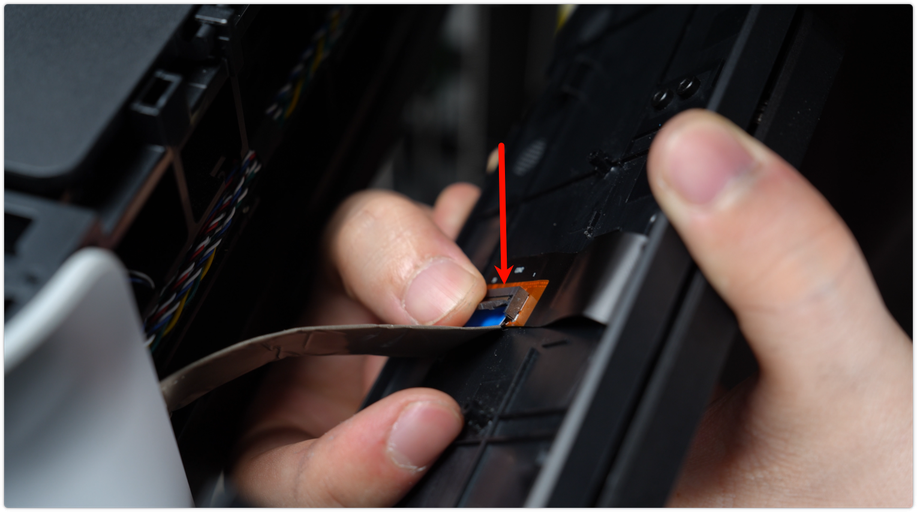

La pantalla FPC está conectada detrás de la cubierta frontal. Oprima con cuidado para evitar tirar o dañar el cable.
Después de retirar completamente el lado derecho de la cubierta frontal, gire con cuidado para exponer la pantalla y la interfaz de cable. Levante la traba del conector y retire la pantalla FPC del conector para desconectarla.
Utilice un raspador para retirar suavemente el adhesivo en la interfaz de bisagra, luego use una llave H2.0 para retirar los dos tornillos de bisagra (M2.5x4).
Empuje la bisagra hacia la izquierda y retire la pantalla.
Instalar la tapa frontal H2C

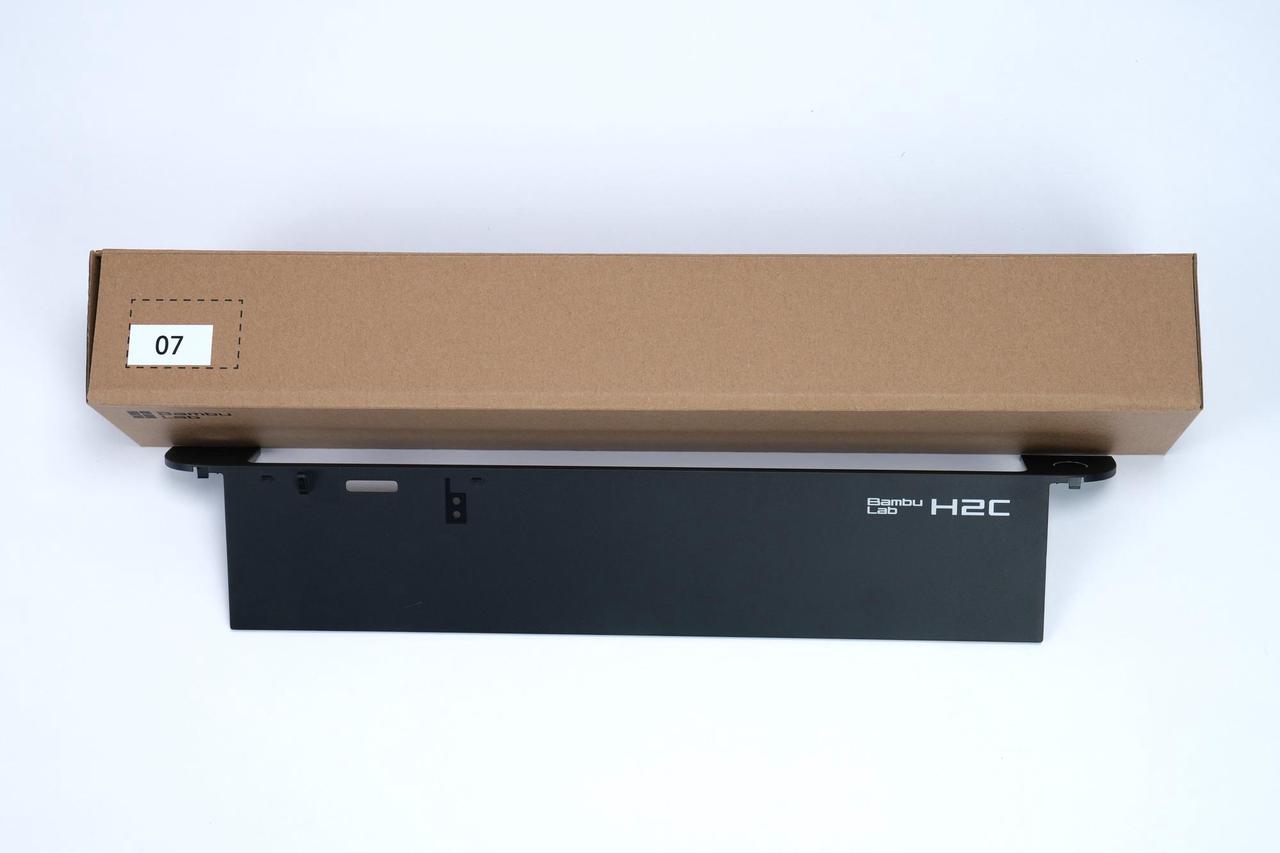

De la caja No. 7 del kit de actualización Vortek, retire la tapa frontal H2C.
Pase la pantalla de la impresora a través de la carcasa frontal e insértela en la posición designada en el interior de la tapa frontal H2C. Ajuste los dos tornillos de bisagra para asegurar la pantalla.
Si el adhesivo original en el FPC no se adhiere firmemente, puede usar cinta adhesiva doble cara.
Coloque el lado izquierdo de la tapa frontal cerca del panel lateral izquierdo de la impresora, abra la bisagra del conector, inserte el FPC de la pantalla en el conector y cierre la bisagra negra para asegurar la conexión.
Inserte el lado izquierdo de la tapa frontal en la ranura correspondiente en la cámara, luego flexione suavemente la tapa e inserte el lado derecho en su posición de montaje. Presione la tapa frontal hacia abajo para que todas las garras queden completamente enganchadas en las ranuras del marco.
Utilice una llave Allen H1.5 para ajustar el tornillo de montaje de la tapa frontal (BT2×12) para completar la instalación.
Paso 8: Inspección y verificación inicial (aprox. 5 minutos)
En este paso, se han instalado los componentes principales de la actualización. Ahora debe realizar una verificación de encendido inicial para verificar la instalación correcta y descartar posibles problemas.
Instalar los hotends de inducción izquierdo y derecho

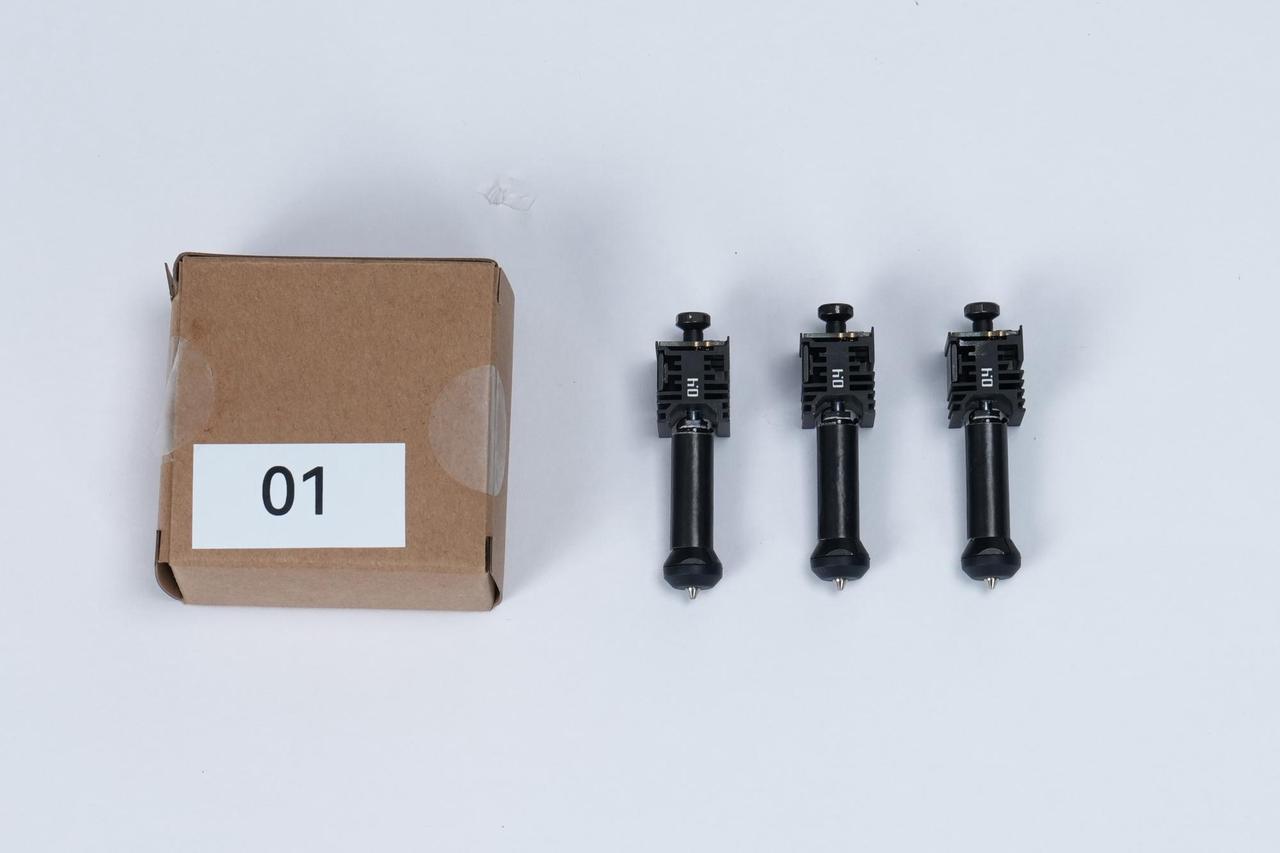

De la caja No. 1 del kit de actualización Vortek, retire un Hotend de Inducción H2C. Puede elegir cualquiera para instalar.
Si la bisagra está bloqueada, jale hacia la derecha para desbloquearla, luego coloque el Hotend de Inducción en el soporte. Una vez que el hotend esté correctamente asentado, empuje la bisagra hacia la izquierda para bloquearla.
Consejo: Si omite este paso de instalación del hotend, el HMS mostrará alertas como "Hotend no instalado" y "No se puede leer la temperatura" después del arranque. Esto es normal y se resolverá una vez instalado un Hotend de Inducción.
Verificación de encendido

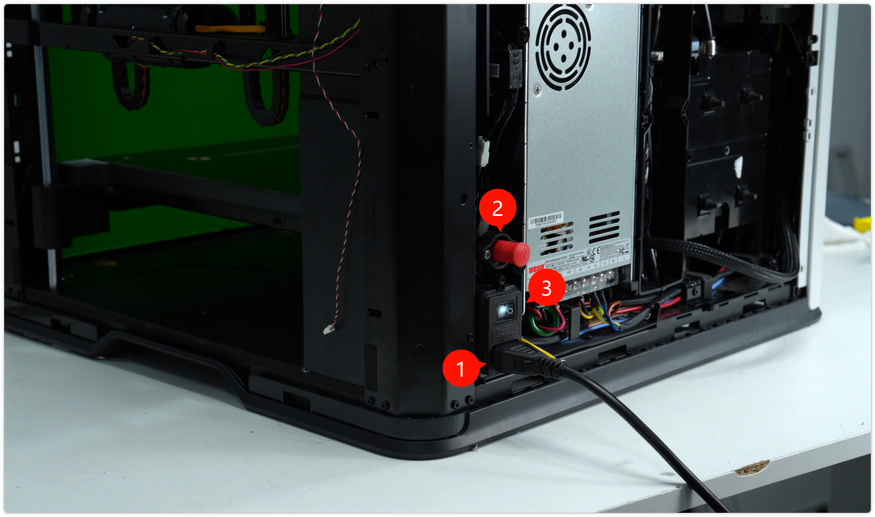

Conecte el cable de alimentación de la impresora, inserte la llave de seguridad de alimentación y encienda la impresora.
Consejo: Antes de completar el registro SN, la impresora no podrá conectarse a la red, actualizar el firmware ni vincularse a una cuenta. Si aún no ha contactado al Soporte Técnico de Bambu para solicitar el registro del nuevo SN, siga los pasos de "Registro de impresora" al inicio de este documento.
Verifique si la pantalla se enciende y entra en el asistente de inicio. Si aparece el asistente, deshabilite todas las opciones de calibración, luego toque "Siguiente" para ingresar a la pantalla principal.
Verifique el icono de asistente en la esquina inferior derecha de la pantalla para mensajes de error. Ingrese a la pantalla de control y verifique si se muestra el soporte de Hotend de Inducción. Si hay mensajes de error o no se muestra el soporte, realice el diagnóstico según las indicaciones y vuelva a verificar las conexiones de cable.
Si ve "Soporte de Hotend de Inducción no inicializado", esto es normal. Puede omitirlo por ahora y realizar la inicialización después de completar toda la instalación.
Una vez confirmado que no hay errores, o después de eliminar todos los errores, apague la impresora y continúe con los pasos restantes.
Paso 9: Instalar el panel lateral, panel trasero y otros accesorios (aprox. 30 minutos)
Instalar el panel lateral

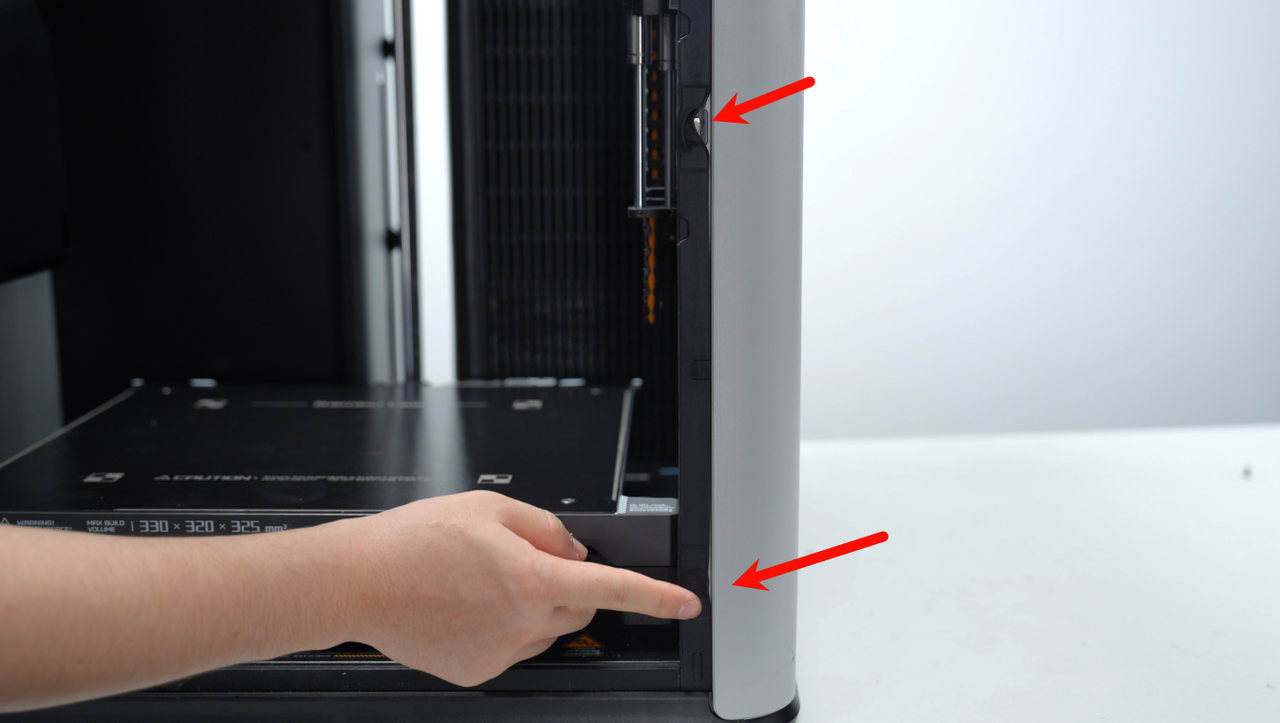

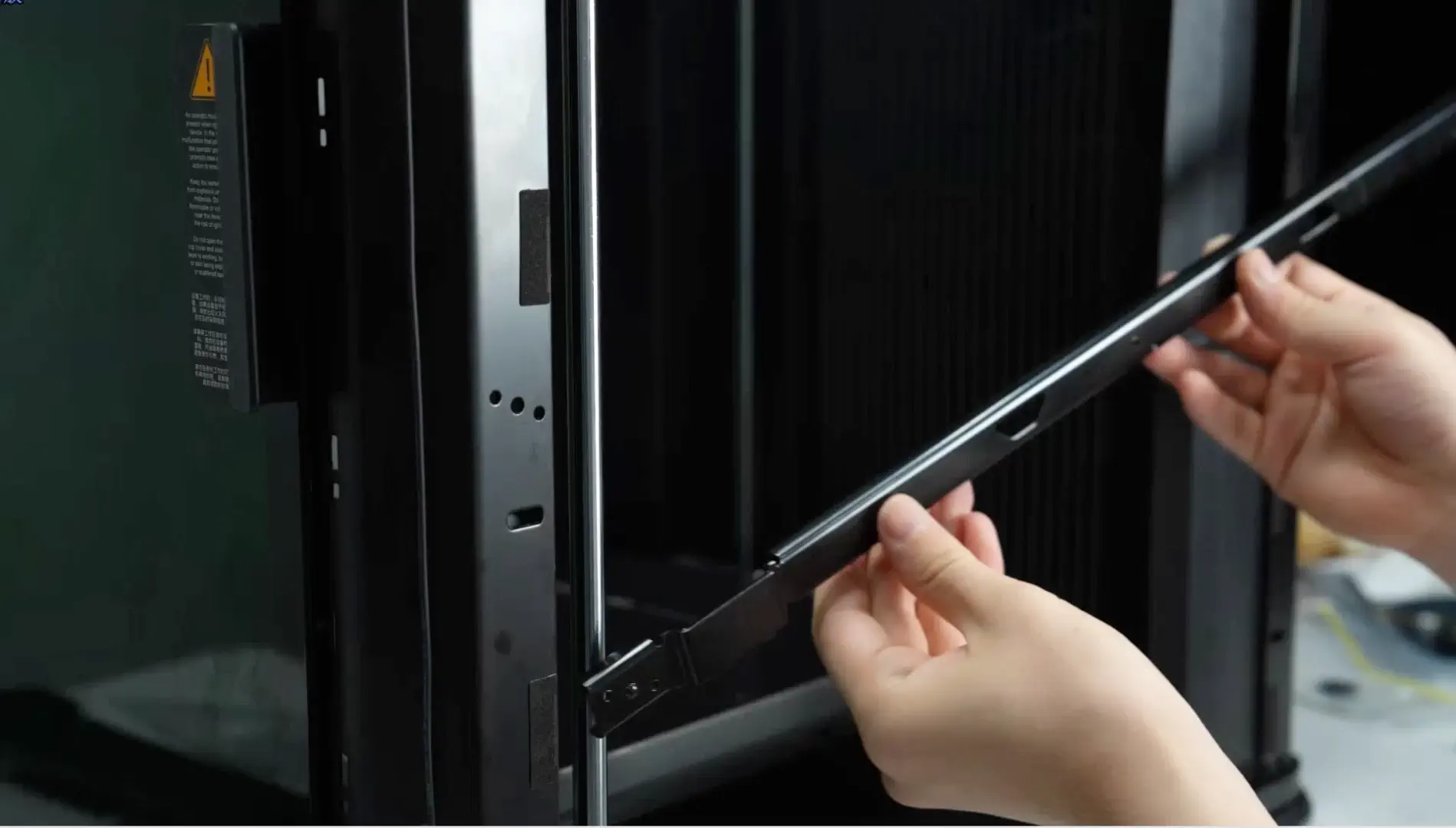

Alinee los tres pasadores de localización en la parte inferior del panel lateral derecho con las ranuras correspondientes en la cámara, luego inserte y reconecte el cable del sensor Hall del panel lateral.
Nota: El pequeño pasador de localización en la posición de la puerta debe estar completamente enganchado; de lo contrario, la retención magnética de la puerta puede debilitarse al abrir y cerrar.

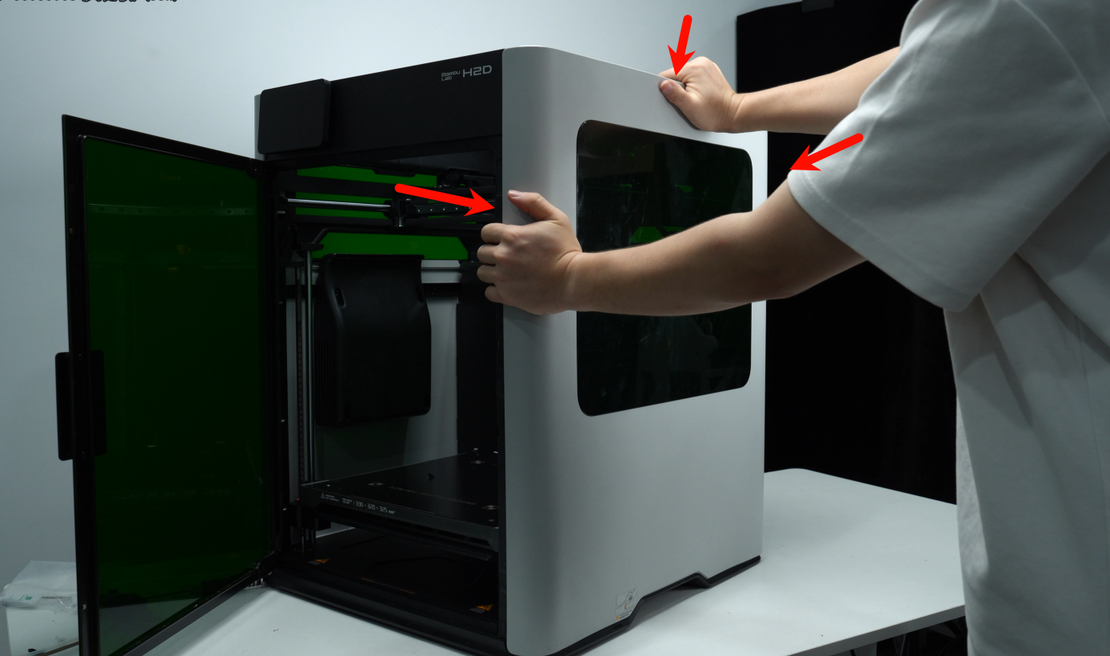

Empuje el panel lateral derecho hacia adentro para asegurar que todas las garras queden completamente enganchadas.

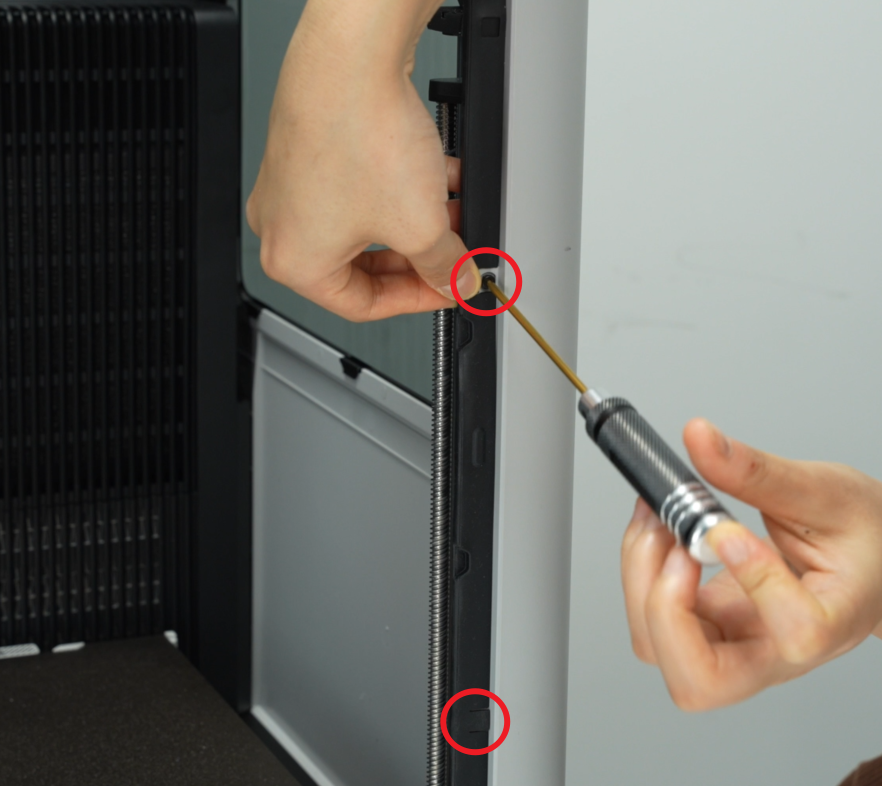

Utilice una llave hexagonal H2.0 para ajustar los 2 tornillos (BT3×8) fijados al marco superior.
Separe la abertura en el sellador de puerta y utilice una llave hexagonal H2.0 para ajustar los dos tornillos de fijación (ST3x3).
Después de la instalación, verifique si el sellador de puerta está plano. Si hay arrugas o desalineación, suavice manualmente y presione el sellador para asegurar una adhesión adecuada.
Conectar los tubos PTFE

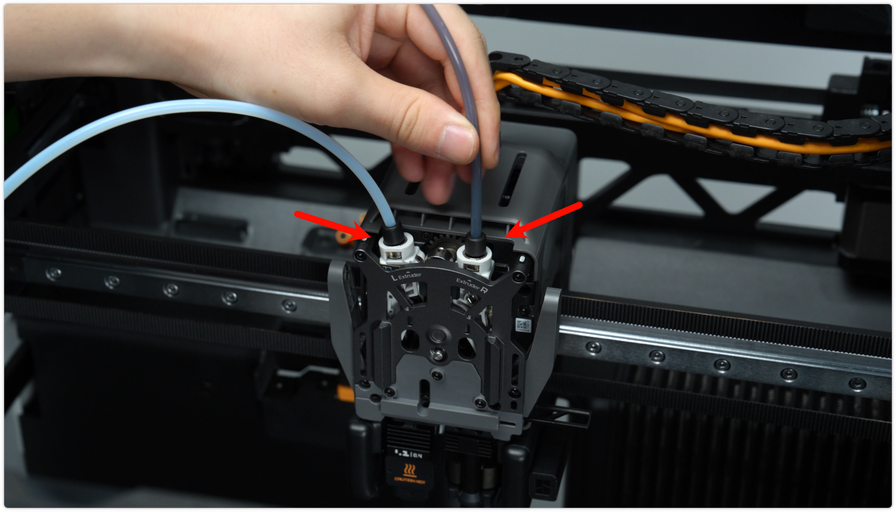

Conecte los tubos PTFE en el lado del cabezal: el conector de color claro va en el puerto izquierdo y el conector de color oscuro en el puerto derecho.
Guíe los dos tubos PTFE a través de los agujeros reservados en el lateral de las abrazaderas de cadena de cables, luego insértelos en los dos conectores neumáticos del amortiguador para completar la conexión de tubos.
Instalar el ventilador de enfriamiento mejorado del cabezal
En algunas máquinas H2D, el clip de cable original en la columna frontal derecha dentro de la cámara está instalado demasiado bajo y puede interferir con el movimiento del Ventilador de Enfriamiento Mejorado del Cabezal. En ese caso, debe reinstalar el clip de cable para evitar interferencias.

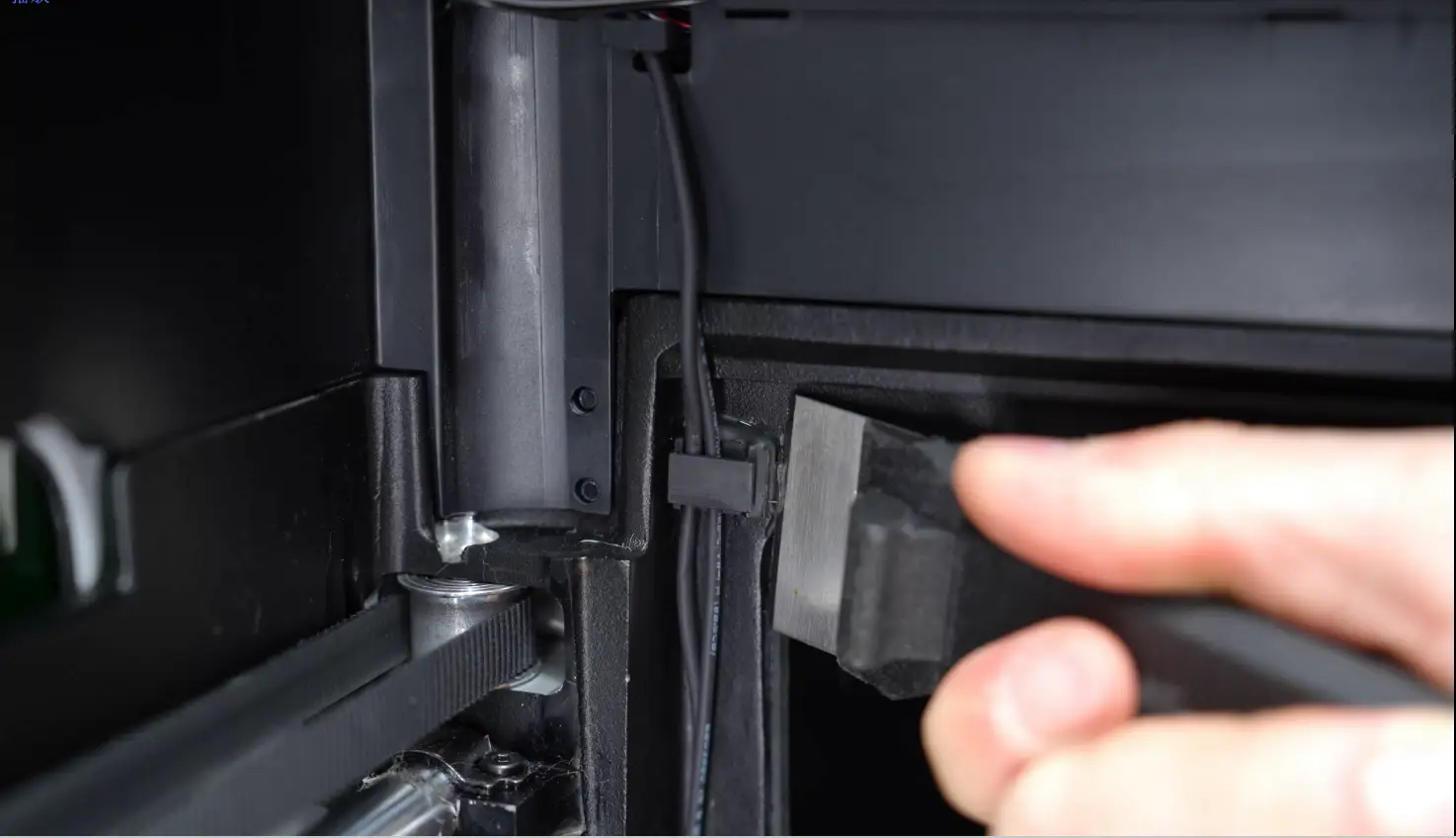

Utilice un raspador para levantar suavemente el borde del clip de cable original y retirelo sin dañar la superficie de la columna ni los cables.
De la caja No. 3 del kit de actualización Vortek, retire el clip de cable de respaldo rojo. Retire la protección y adhiera el clip a una altura adecuada por encima de la viga (asegurándose de que no interfiera con el movimiento del ventilador). Después de la instalación, debe verse como se muestra a continuación.
Para instrucciones más detalladas, consulte el documento dedicado “Instalación del Ventilador de Enfriamiento Mejorado del Cabezal H2D”.

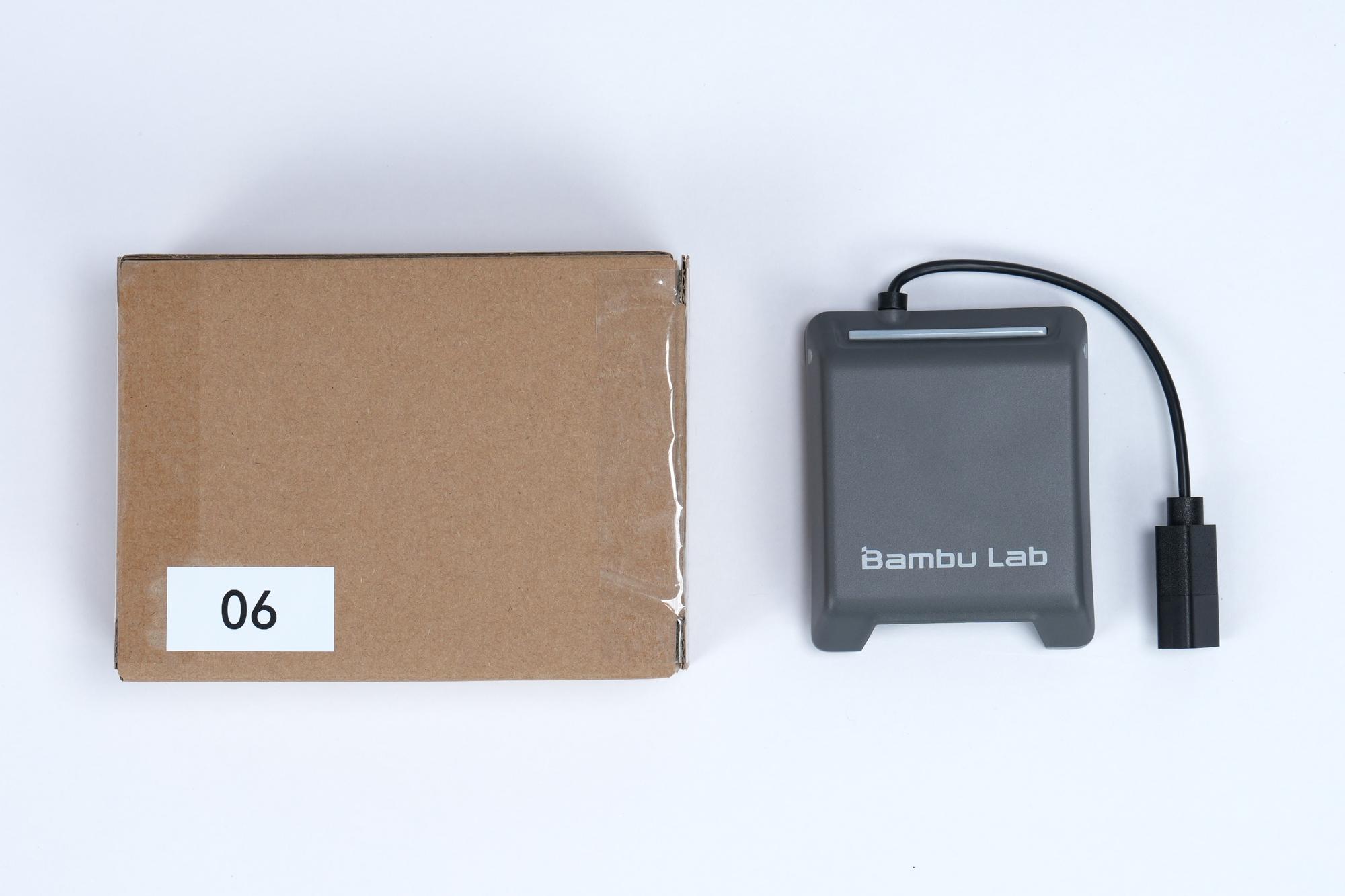

De la caja No. 6 del kit de actualización Vortek, retire el Ventilador de Enfriamiento Mejorado del Cabezal H2C.
Alinee el ventilador con los dos clips de localización en la parte superior del cabezal, encajándolo en su lugar, luego presione los bordes del ventilador hasta que los clips queden completamente bloqueados. Finalmente, conecte el conector del ventilador al puerto superior del cabezal.
Instalar la placa de impresión PEI
De la caja No. 8 del kit de actualización Vortek, retire la placa de impresión H2C e instálala en la cama caliente.
Instalar el conducto de purga
Alinee los dos clips en la parte inferior del conducto de purga con las ranuras, empuje hacia arriba lentamente hasta que encaje, luego ajuste el tornillo de montaje (BT3x8). Asegúrese de que el conducto esté firmemente instalado sin vibración.
Instalar el panel trasero

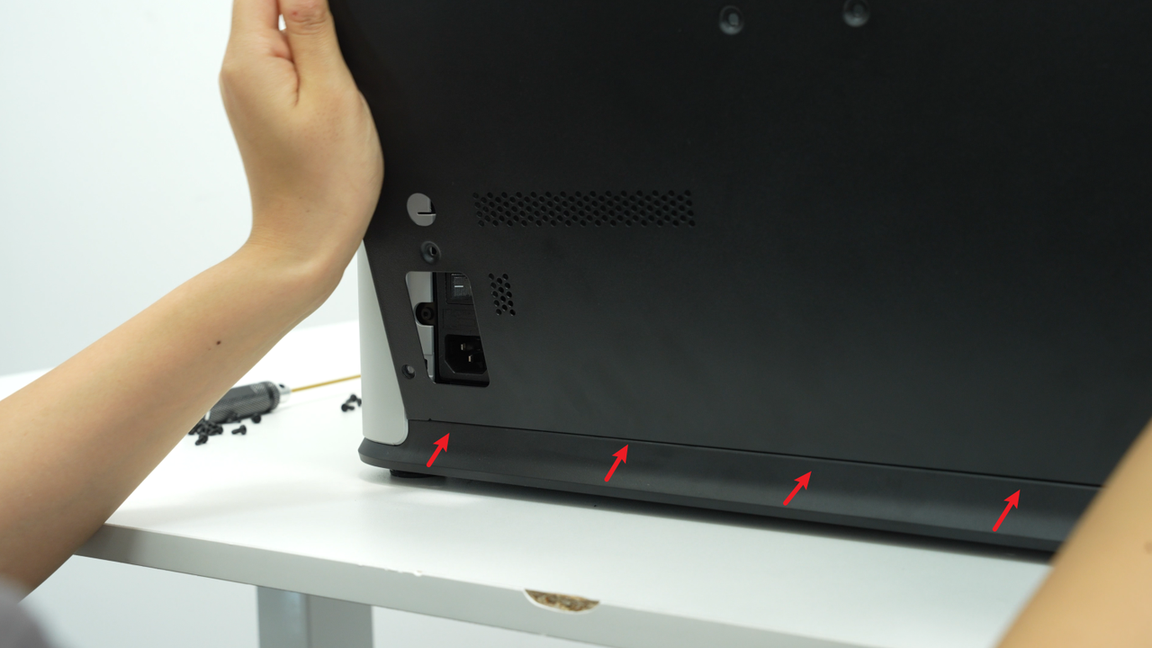

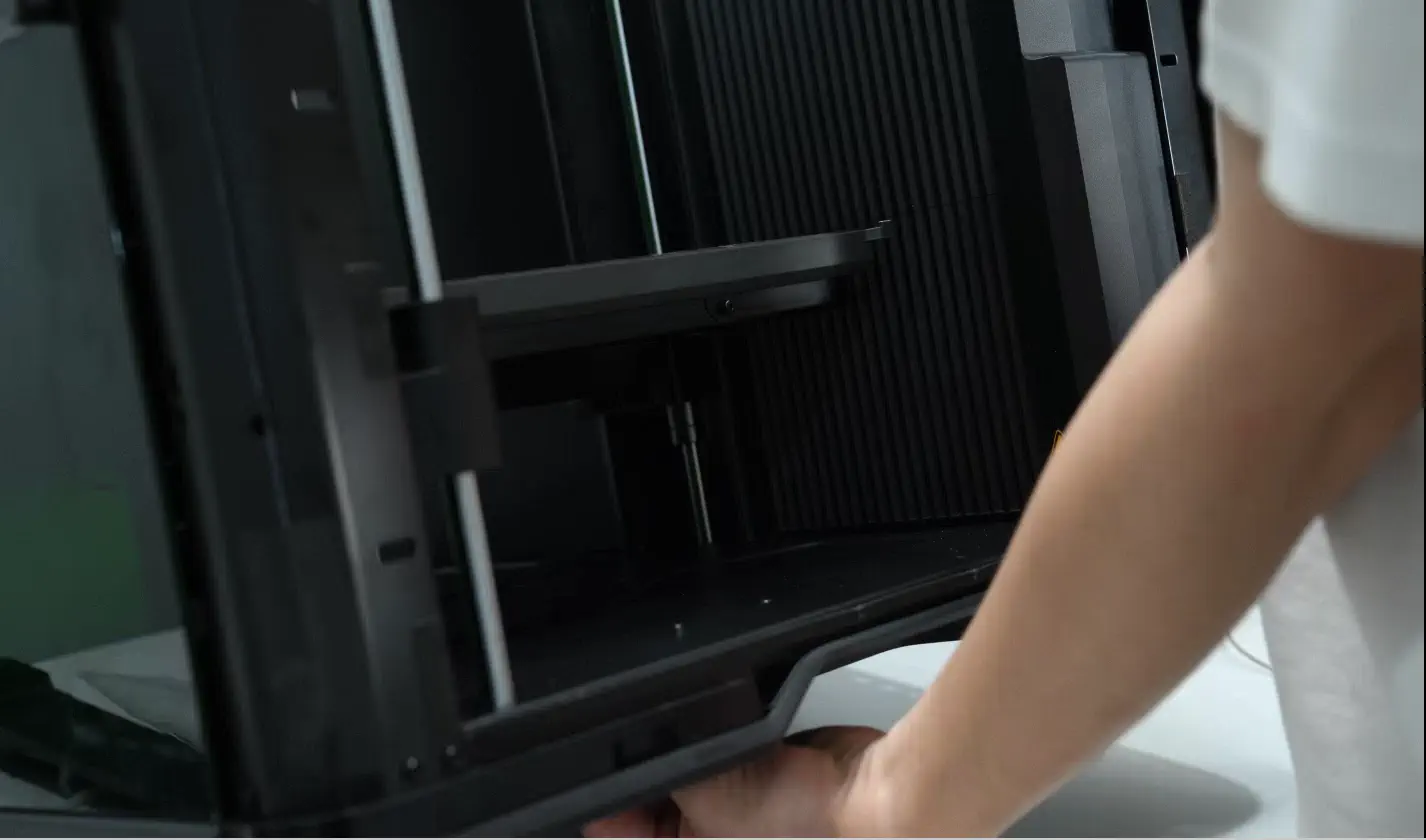

Inserte la cubierta trasera con un ángulo desde la parte inferior de la impresora, alineando las cuatro ranuras inferiores, luego ajuste hasta que los bordes queden alineados y empuje hacia adelante para que la cubierta quede completamente asentada.
Ajuste los tornillos que aseguran la cubierta trasera. Hay dos tipos de tornillos: tornillos de máquina (ST3x6, marcados en naranja) y tornillos autoatornillantes (BT3x8, marcados en verde). Instálelos en sus posiciones correspondientes y asegúrese de que estén ajustados.

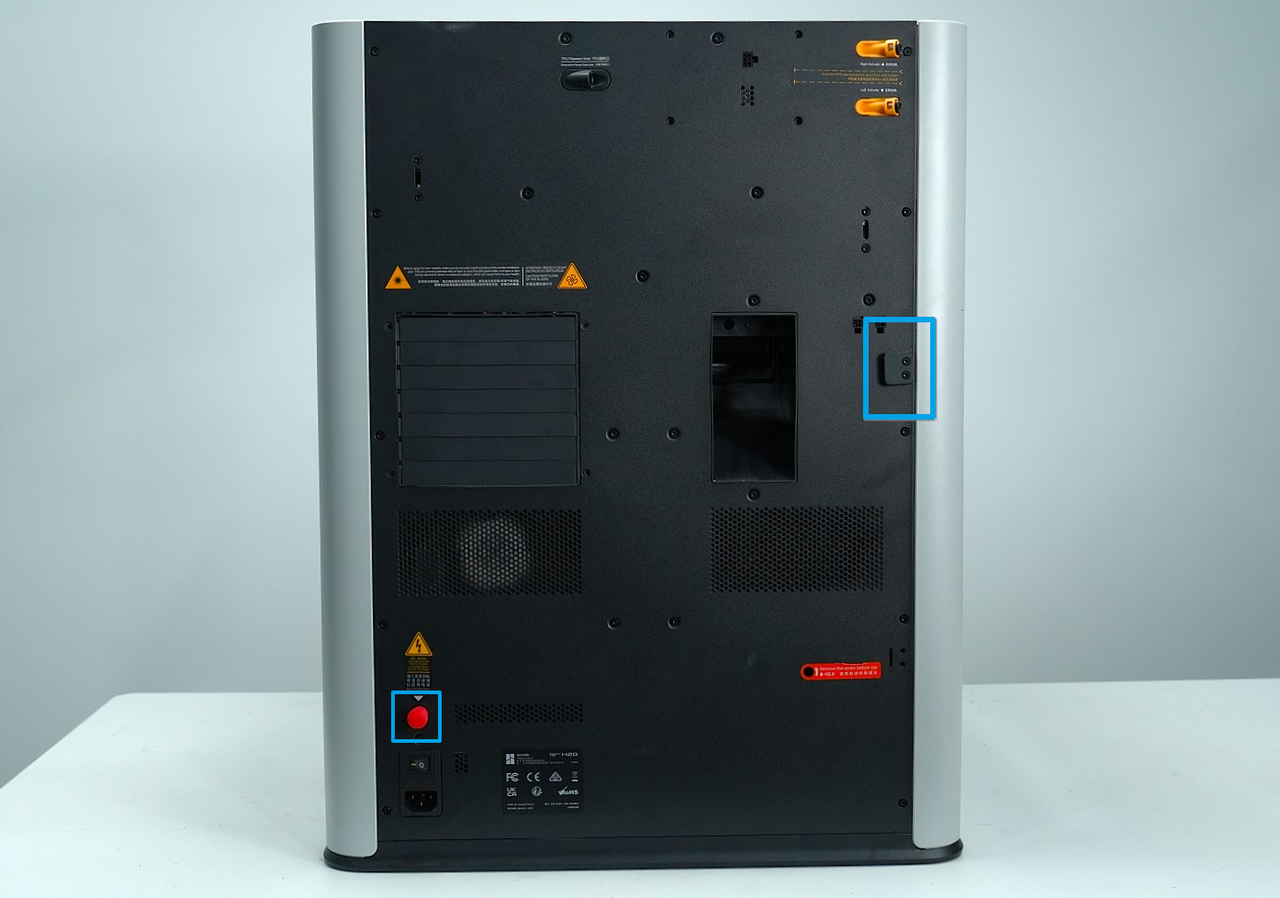

Después de la instalación, reinstale la base del soporte para carrete y la llave de seguridad de alimentación.
Calibración, mantenimiento y cuidado
Nota: Antes de completar el registro SN, no se pueden realizar las siguientes operaciones de calibración y actualización de firmware.
Actualizar el firmware de la impresora
Reconecte la alimentación de la impresora, complete la conexión de red y vincule la impresora a su cuenta.

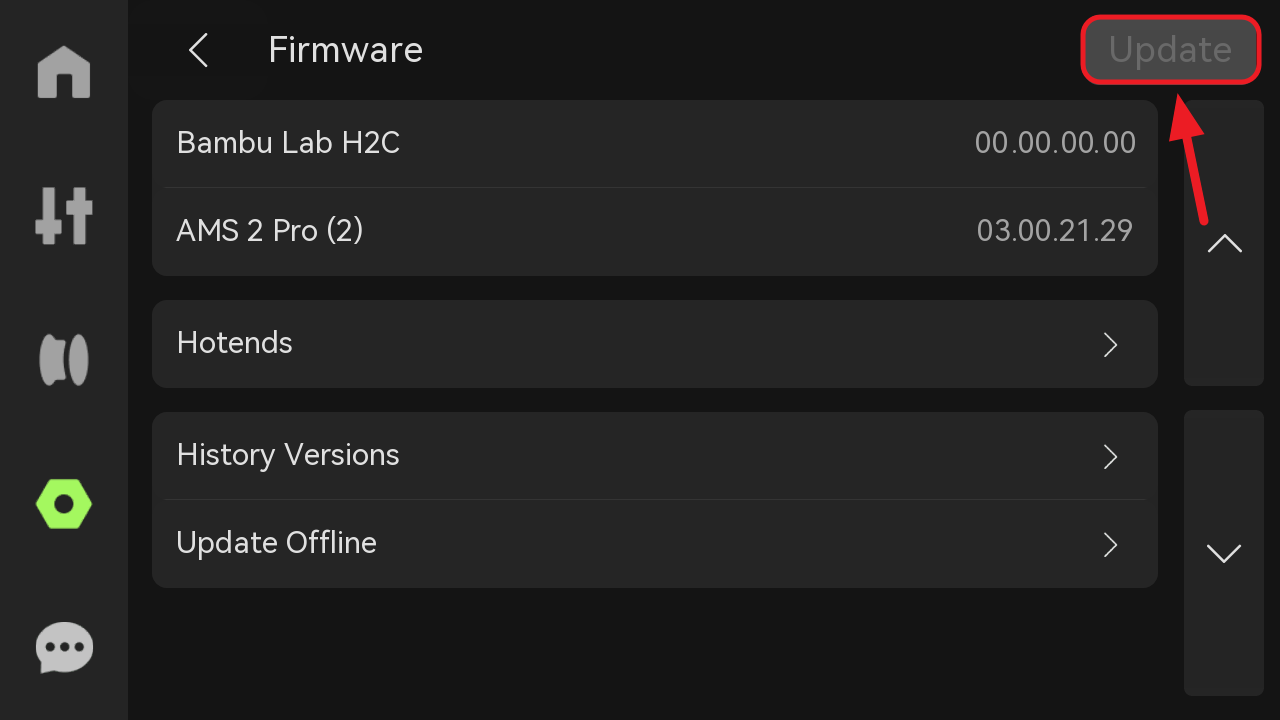

Actualice el firmware de la impresora según la indicación del sistema. Si no hay una indicación automática, vaya a la página "Firmware" y toque "Actualizar" manualmente.
Inicializar el soporte para hotend de inducción
Después de completar la actualización del firmware, el sistema mostrará "Inicializar soporte para hotend de inducción". Siga las instrucciones en pantalla para completar la inicialización. Si no aparece ninguna indicación, puede ingresar manualmente a la página de calibración para ejecutar el proceso de inicialización del soporte para hotend de inducción.
Solución de problemas: Si ocurre un error o falla durante la inicialización, es probable que la desviación de instalación del conjunto del soporte para hotend de vortex supere la tolerancia permitida. Consulte la Guía de calibración manual de posición del soporte para hotend de vortex H2C para recalibrar la posición manual. Después de completar, intente nuevamente la operación de calibración. Si la temperatura ambiente es demasiado baja o el aire frío sopla directamente sobre el Sensor de calibración de desplazamiento de boquilla, también puede causar falla en la calibración. Para pasos de solución de problemas, consulte el Paso 1 en HMS_1A00-1200-0002-0001.
Instalar los hotends de inducción
Después de la inicialización, puede instalar los hotends de inducción restantes. De las cajas N.º 1 y N.º 2 del kit de actualización Vortek, retire los hotends de inducción H2C restantes e instálelos en el soporte para hotend de inducción.
Lubricación y mantenimiento de la impresora
Después de completar todos los pasos anteriores, la actualización de H2D a H2C ha finalizado. Recomendamos seguir la Guía de mantenimiento periódico H2C para realizar un mantenimiento integral de la impresora.

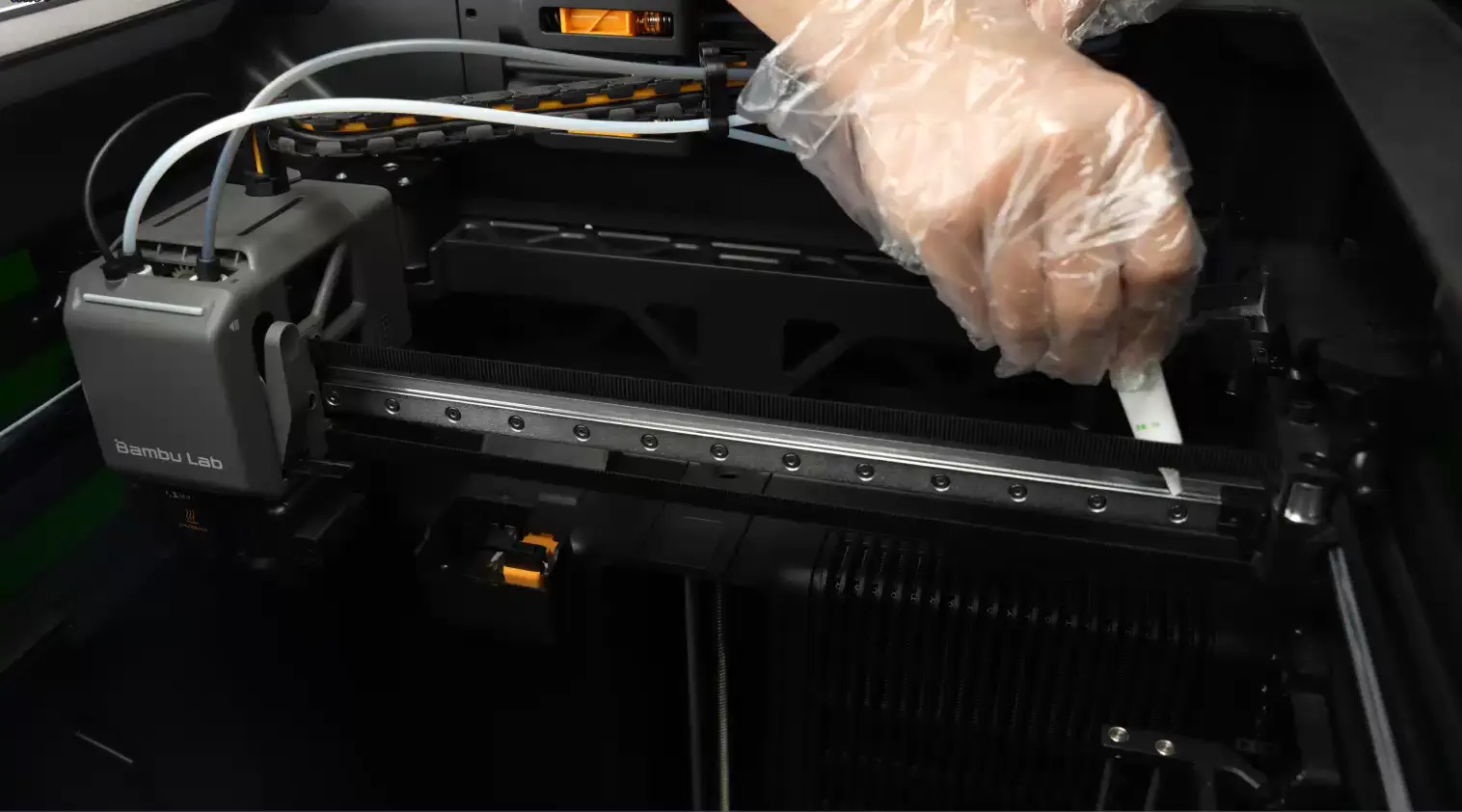

Áreas clave de mantenimiento: limpieza y lubricación de los ejes X, Y y Z, y limpieza y lubricación del soporte para hotend de inducción para garantizar el movimiento suave de todos los componentes mecánicos.
Calibración de la impresora

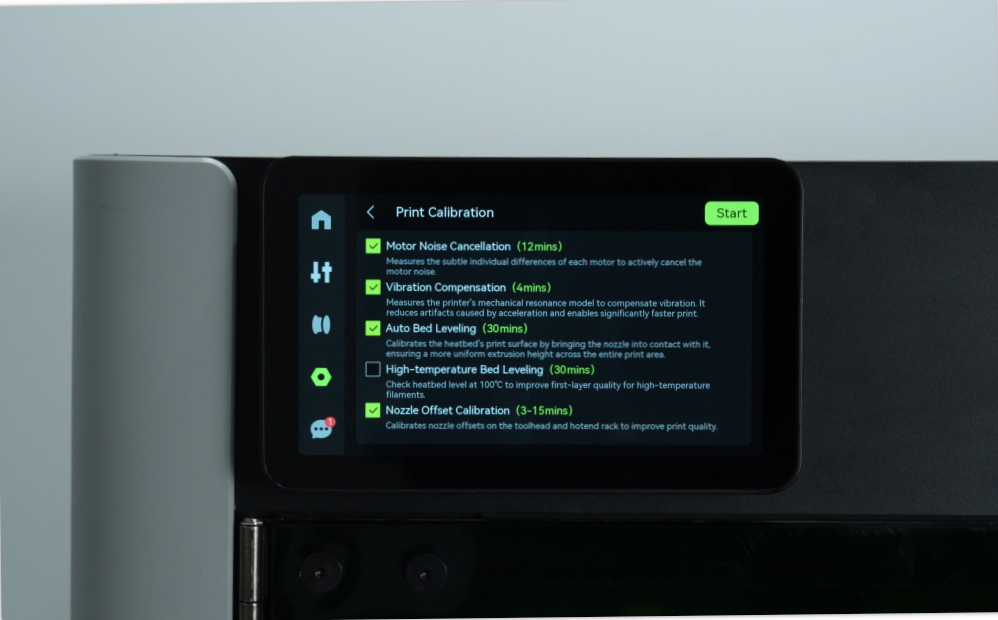

Después del mantenimiento, realice una calibración completa de la impresora.
Una vez completada la calibración, puede ejecutar una impresión de prueba. ¡Felicitaciones por actualizar con éxito su impresora H2D a una impresora H2C!
Para instrucciones detalladas sobre la instalación de la cama caliente, el cabezal con ensamblaje del eje X y la placa AP, consulte la Guía completa de procedimiento de actualización H2D a H2C – Parte A.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
