Este documento detalla el proceso completo de operación para actualizar el H2D al H2C. El núcleo de esta actualización consiste en equipar el H2D con el sistema Vortek, lo que permite una actualización avanzada desde dos boquillas a siete boquillas. Principalmente implica reemplazar la cama caliente, el cabezal con el conjunto del eje X, la placa AP y la cubierta frontal, además de instalar adicionalmente el conjunto de soporte para hotend y el actuador de cierre de hotend por inducción. Es importante señalar que esta guía se compiló basándose en la versión Laser del H2D. Debido a la participación de procedimientos de desmontaje y montaje de la bomba de aire, esta versión es ligeramente más compleja de operar que la versión Estándar del H2D.
La guía completa se divide en dos partes:
- Guía completa de procedimiento para actualizar H2D a H2C – Parte A
- Guía completa de procedimiento para actualizar H2D a H2C – Parte B
Este artículo es la Parte A de la guía completa de actualización. Se centra en los pasos de instalación principales, explicando específicamente los procedimientos de instalación de la cama caliente, el cabezal con conjunto del eje X y la placa AP.
Kit de actualización H2D-H2C
Actualizar desde H2D a H2C requiere cinco componentes esenciales: cabezal con conjunto del eje X, cama caliente, placa AP, soporte para hotend y kit de actualización Vortek. El kit de actualización Vortek incluye un sensor de calibración de desplazamiento de boquilla, tornillos de repuesto de varios tamaños, hotends por inducción, una placa de impresión dedicada y una viga de montaje para hotend, entre otros accesorios clave.
Al recibir el paquete, recomendamos verificar inmediatamente que todos los materiales estén completos e intactos. Para una lista detallada de accesorios, consulte la wiki dedicada Lista de empaque Vortek (Paquete de compatibilidad H2D).
Dificultad
⭐⭐⭐⭐⭐
Tiempo estimado de reemplazo: 4–5 horas
Guía de video oficial
Se recomienda fuertemente ver todo el video de operación antes de comenzar la actualización, luego regresar a la wiki de Bambu para seguir la guía ilustrada paso a paso. Esto ayudará a evitar omitir cualquier paso.
Guía de video de actualización no oficial
Ifti's Tech Corner también compartió una guía detallada de actualización H2C en su canal, y la vinculamos aquí por si le resulta útil durante el proceso. Sin embargo, aún recomendamos seguir la documentación y videos oficiales para asegurar que todo se complete con precisión y de acuerdo con las últimas instrucciones.
Preparación
Registro del dispositivo
Después de recibir el kit de actualización, contacte a Soporte al cliente de Bambu Lab, cargue el número de serie del dispositivo nuevo y el número de serie del dispositivo actual, y complete el ID de pedido del kit de actualización para registrar el nuevo dispositivo.
El número de serie del dispositivo nuevo se encuentra en la parte posterior de la placa AP. Debe enviar una foto clara del código QR correspondiente a este número para asegurar que sea reconocido correctamente.
El número de serie del dispositivo actual se puede encontrar en la pantalla de la impresora bajo "Dispositivo y número de serie". El código QR en la columna interna derecha de la impresora también corresponde al número de serie del dispositivo.
- Para instrucciones detalladas, consulte: Cómo encontrar y registrar el número de serie de la impresora
Nota: Antes de completar el proceso de registro, el dispositivo no podrá conectarse a Wi-Fi ni vincularse a una cuenta de Bambu.
Actualizar firmware
Antes de comenzar la actualización, asegúrese de que el firmware de la impresora se haya actualizado a la última versión.
Herramientas y materiales
- Kit de actualización
- Llave Allen H2.0 / H1.5 (preferiblemente magnetizada)
- Spudger o destornillador de punta plana (para levantar la cubierta de la luz LED y el panel lateral)
- Linterna de cabeza (opcional)
- Cuchillo de utilería
- Tijeras diagonales
- Aceite lubricante y grasa

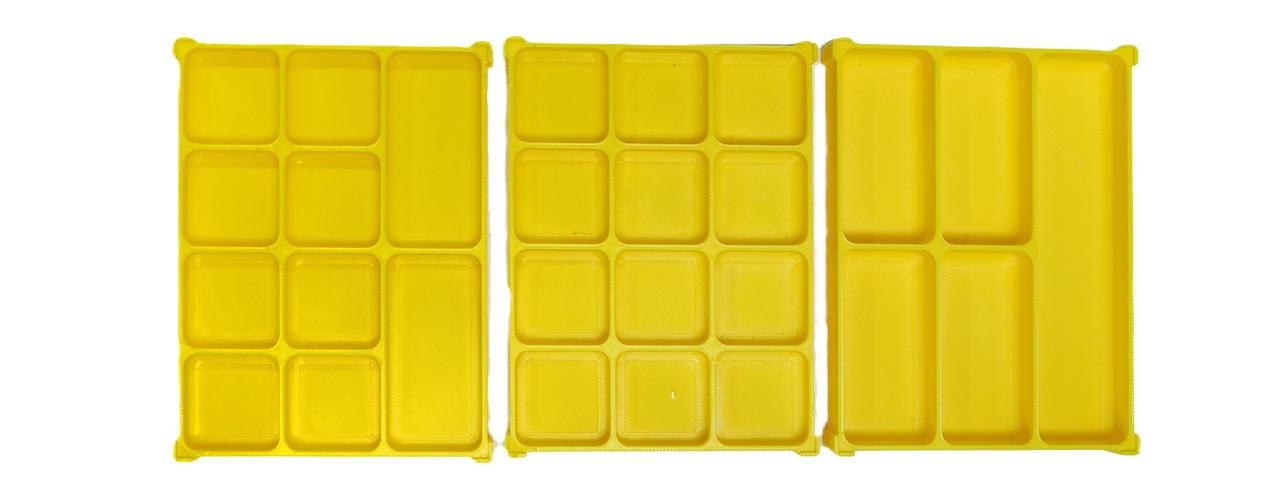

- Caja de tornillos (varios tipos de tornillos se utilizan durante el desmontaje y montaje; guárdelos por categoría para evitar confusiones o pérdidas)
Pasos de actualización
Paso 1: Reemplazar la cama caliente de la impresora (aprox. 1,5 horas)
Retirar el panel trasero

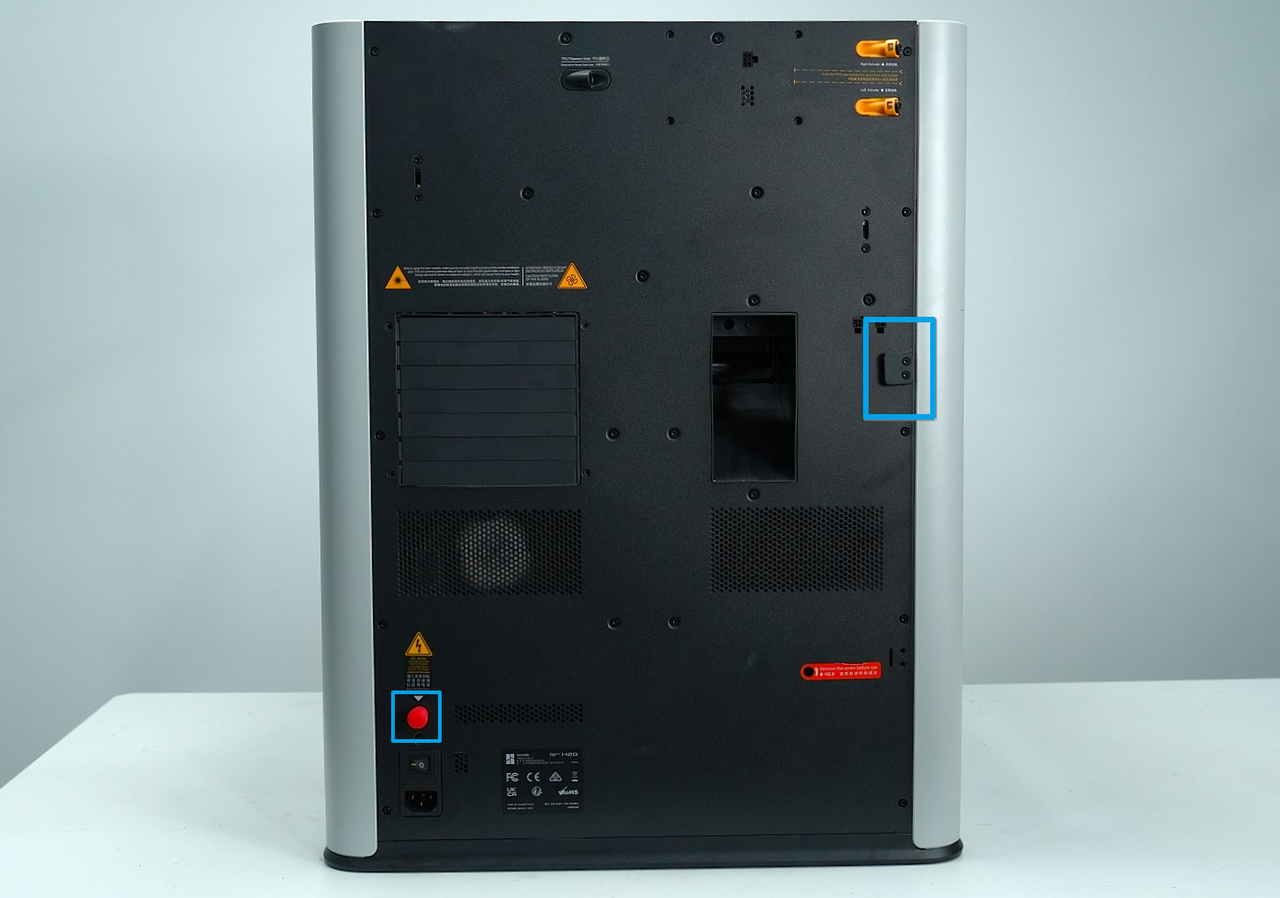

Primero retire la base del soporte para carrete y la llave de seguridad de alimentación.
Existen dos tipos de tornillos que fijan el panel trasero. Retire primero los tornillos marcados en naranja (ST3x6), luego retire los tornillos marcados en verde (BT3x8).

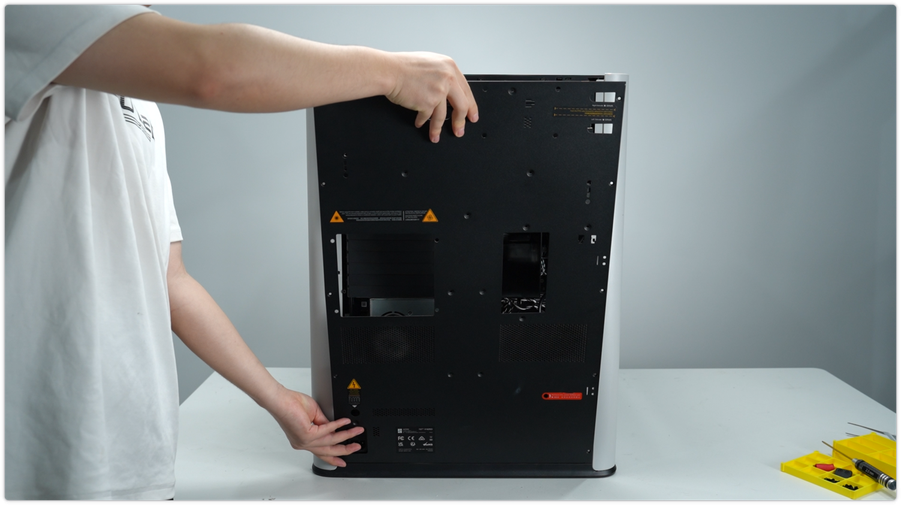

Después de retirar todos los tornillos del panel trasero, tire hacia arriba el panel trasero para retirarlo.
Desconectar los cables de la cama caliente en la parte trasera
Debido a que la bomba de aire integrada interfiera con las posiciones de los tornillos de los cables de la cama caliente, primero debe retirar la bomba de aire: desconecte el tubo de aire y el cable en la parte superior de la bomba, luego retire los 5 tornillos que fijan la bomba (este paso se puede omitir para versiones no láser).
Tire la bomba de aire hacia afuera. Al desconectar el tubo de aire, tenga cuidado de no dañar los cables de la cama caliente.
Retire el único tornillo (BT3x8) que fija el conducto de purga y tire hacia abajo el conducto de purga para retirarlo.
Como se muestra a continuación, desconecte los 4 conectores de cable en la placa MC.
Retire el tornillo (BT3x8) que fija la cubierta de la placa AC, luego retire la cubierta de la placa AC.
Afloje el tornillo (BT3x12) que fija los cables de la cama caliente, luego desconecte los tres conectores de cable en la placa AC (marrón, azul y rojo), como se muestra a continuación.
Importante: Al retirar las lengüetas de bloqueo de los conectores, use un destornillador para presionar la lengüeta de liberación antes de extraer los cables. Evite tirar con fuerza para prevenir daños en los conectores.
Retire la espuma en la parte inferior de la impresora y use un destornillador H2.0 para retirar el tornillo de tierra de la cama caliente (M3x6 con arandela).
Retirar el indicador de estado de la cama caliente
(Este indicador de estado del H2D original se reinstalará en la cama caliente del H2C en pasos posteriores, por lo que debe retirarse primero.)

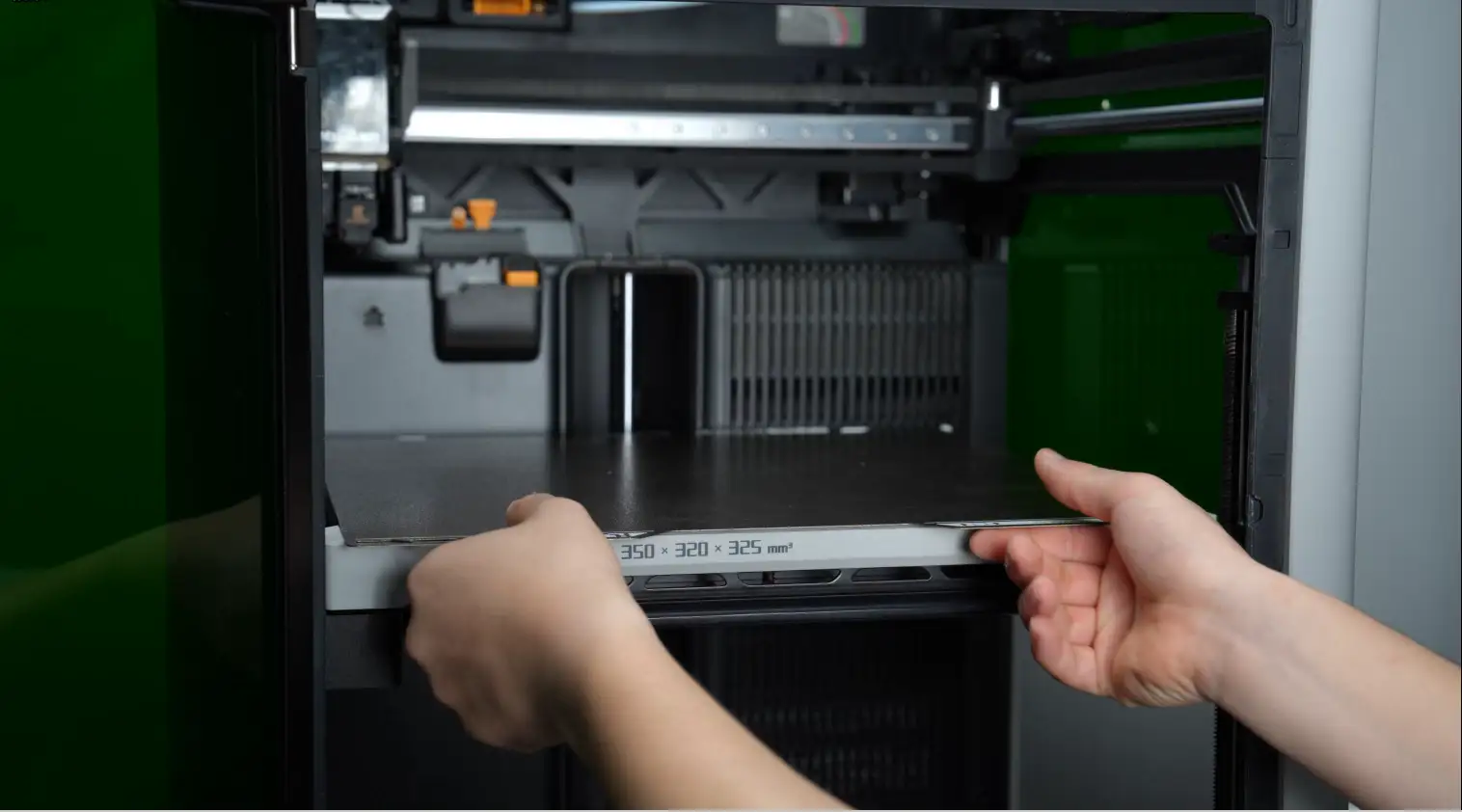

Mueva hacia la parte frontal de la impresora y retire la placa de impresión.

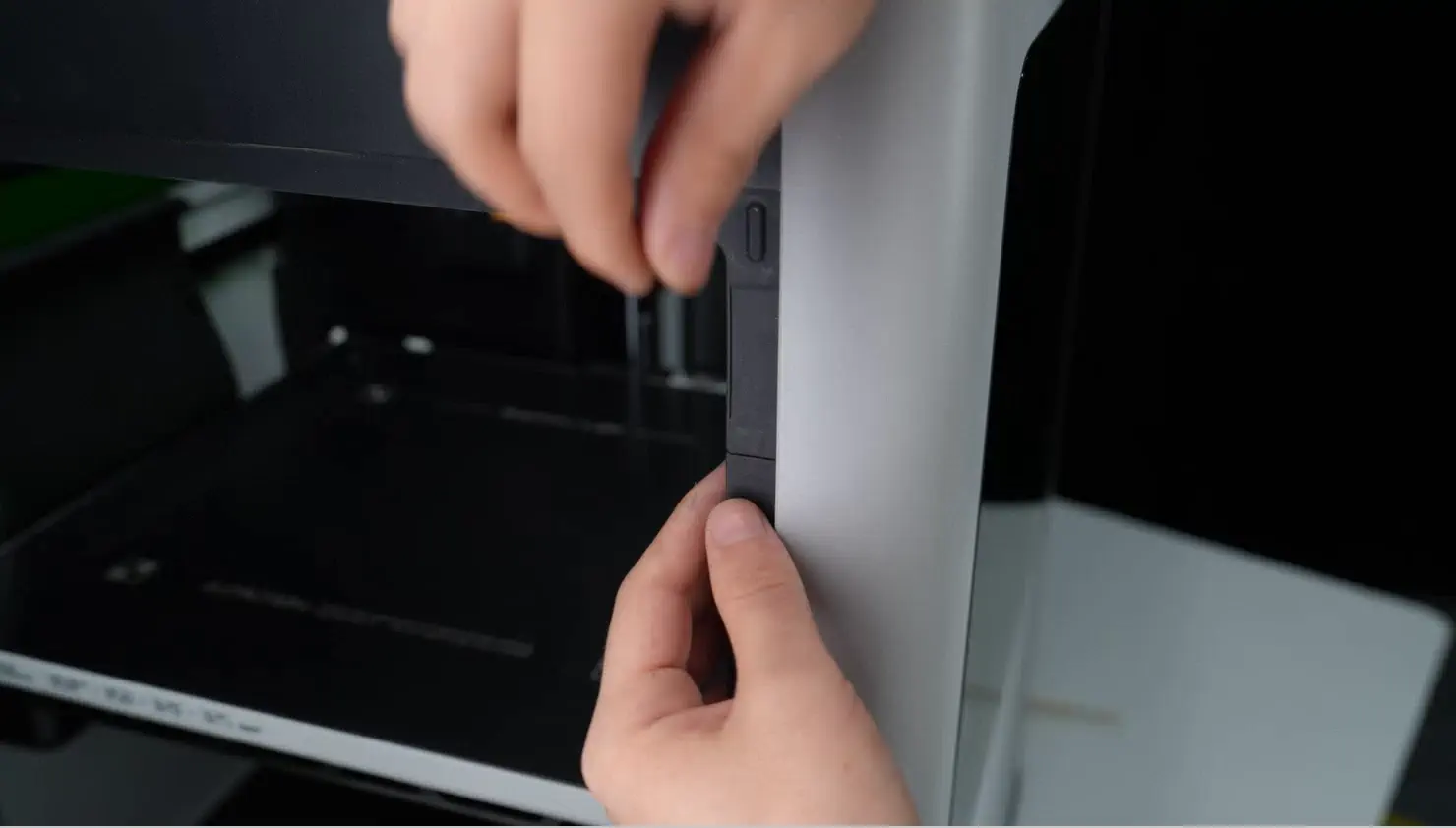

Desde dentro de la impresora, agarre el indicador y empuje hacia abajo para retirarlo, luego desconecte el conector del cable del indicador.
Retirar el panel lateral derecho
(Para proporcionar suficiente espacio para operaciones posteriores, se recomienda retirar primero el panel lateral derecho.)

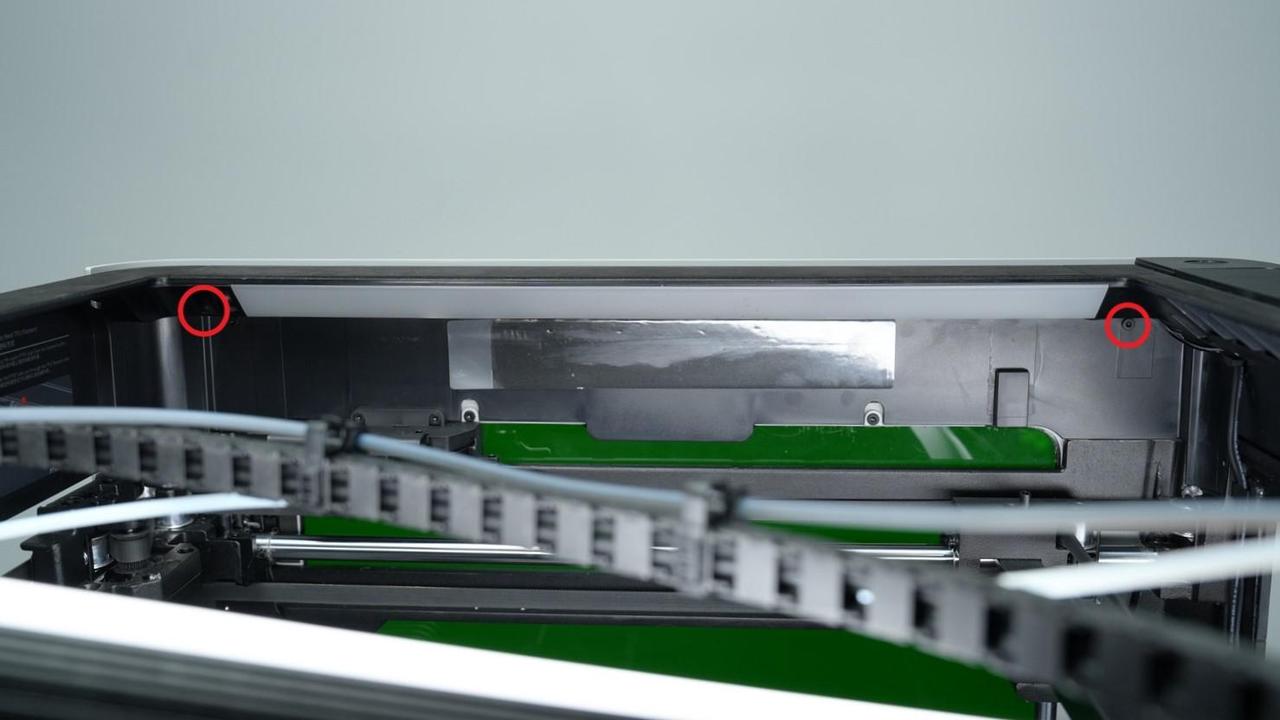

Dentro de la impresora, retire los dos tornillos superiores (BT3x8).

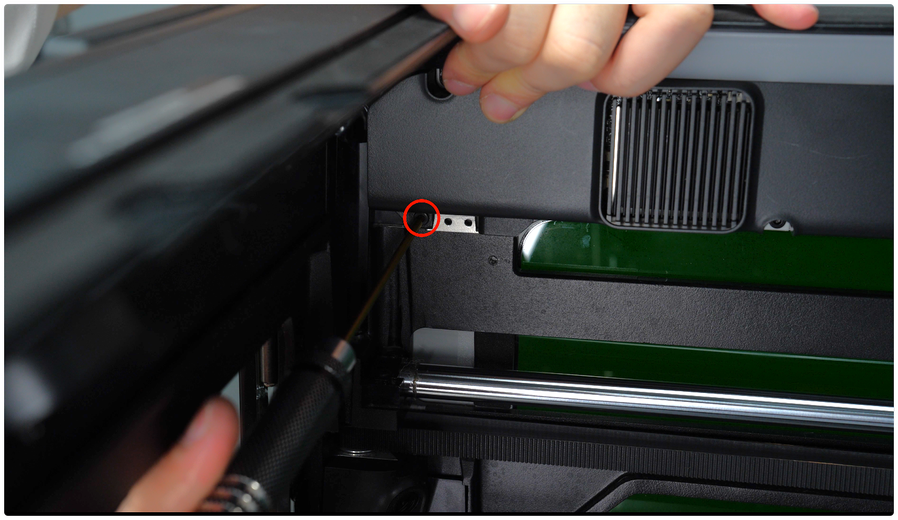

Mueva hacia la parte frontal, levante el sellador de la puerta y retire los dos tornillos (M3x3) cerca de la puerta frontal.
Después de retirar los tornillos, levante la sección superior del sellador de la puerta en la ranura superior.
Abra las aberturas en el panel lateral derecho desde la parte frontal y trasera.
Una vez liberadas todas las abrazaderas, desconecte el conector del cable del sensor Hall del panel lateral y levante el panel hacia arriba para retirar el panel lateral derecho.
Retirar la cama caliente del H2D
Levante los bloques de silicona en los lados izquierdo y derecho de la cama caliente para exponer los tornillos de montaje.
Retire los 6 tornillos de montaje que fijan la cama caliente (M3x8 azul-bloqueo) y retire la cama caliente del H2D.
Tip: El espacio de trabajo aquí es limitado. Extraiga lentamente los cables de la cama caliente uno por uno para evitar dañar los conectores.
Instalar la cama caliente H2C

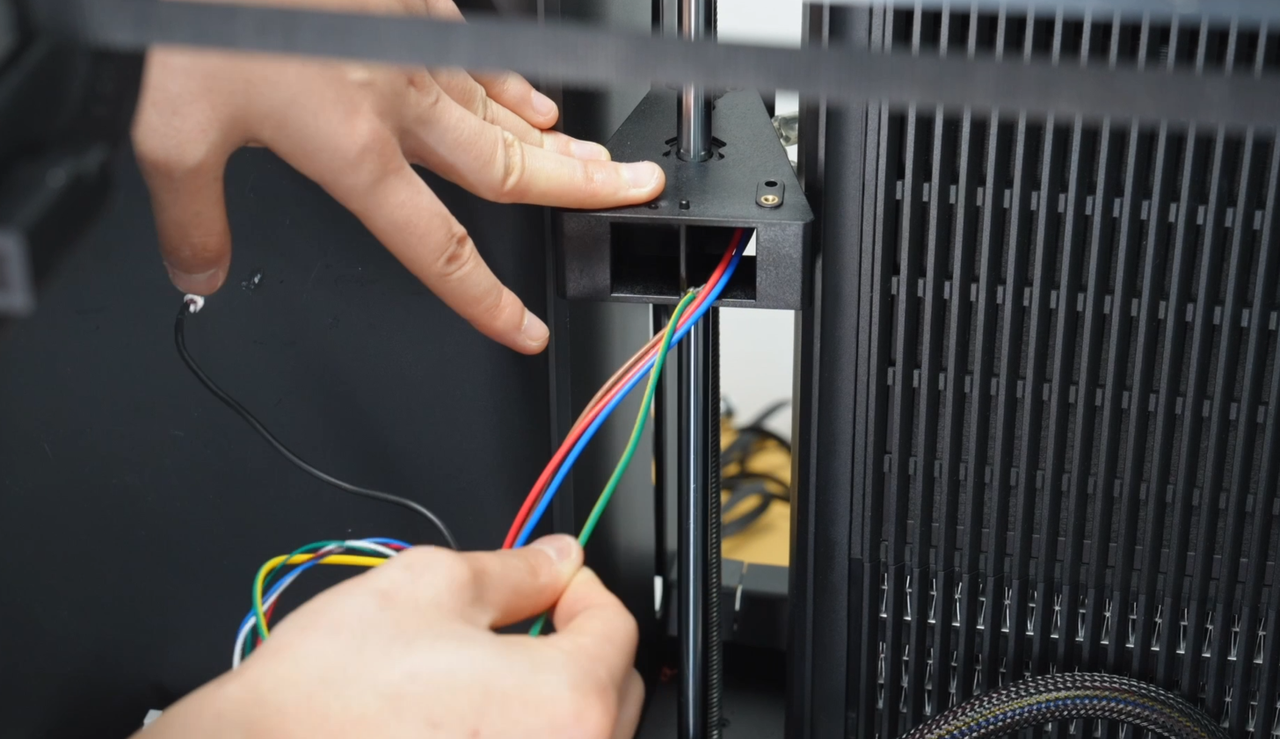

Pase los cables de la cama caliente H2C uno por uno a través de los deslizadores traseros del eje Z y extraiga los cables desde el extremo trasero de los deslizadores.

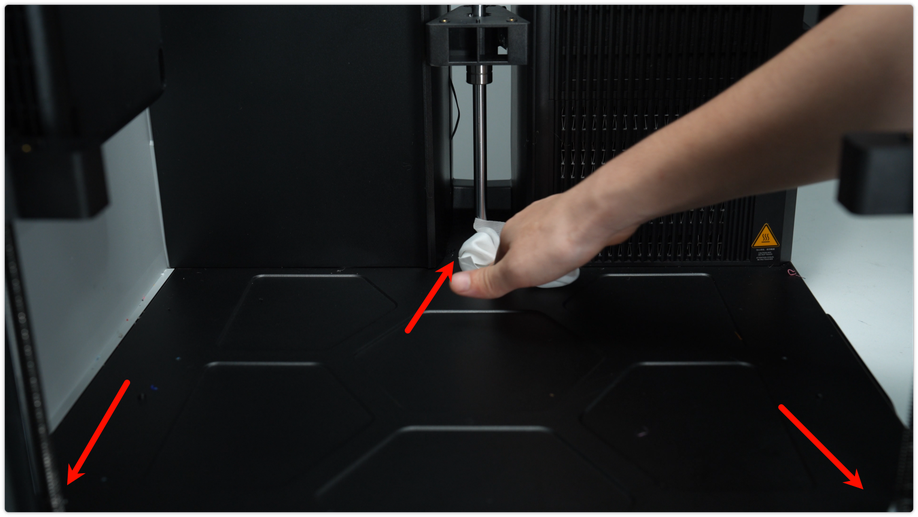

Limpie cualquier residuo o polvo de la parte inferior de la impresora para evitar que los deslizadores del eje Z presionen objetos extraños, lo que podría causar que la cama caliente se instale con un ángulo.

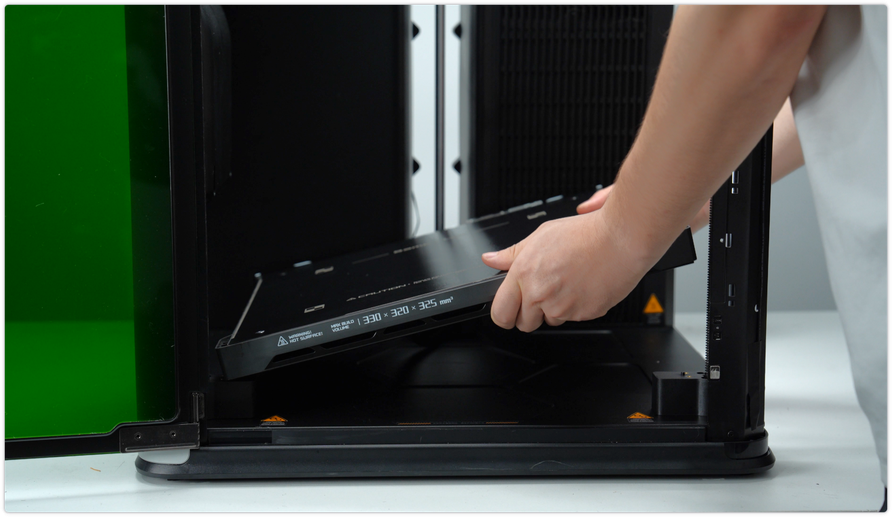

Coloque la cama caliente H2C contra el panel lateral izquierdo, luego coloque cuidadosamente la impresora boca abajo.
Extraiga la correa inferior para bajar los deslizadores del eje Z a la posición más baja (hasta que no puedan moverse más).
Coloque la cama caliente cerca de la parte inferior de la impresora, luego coloque la impresora de pie nuevamente.
Coloque la cama caliente por encima de los tres deslizadores del eje Z.
Si conservó los tornillos de transporte originales utilizados para fijar la cama caliente o tiene tornillos similares (M3x35 con 8 mm de longitud de rosca), puede usar cuatro de ellos para fijar temporalmente la cama caliente, asegurándose de que los tres deslizadores del eje Z estén exactamente a la misma altura. Retire estos cuatro tornillos después de que la cama caliente esté firmemente fijada a los deslizadores. Si no tiene estos cuatro tornillos, puede omitir este paso y simplemente asegurarse de que los tres deslizadores del eje Z descansen completamente contra la parte inferior de la impresora.

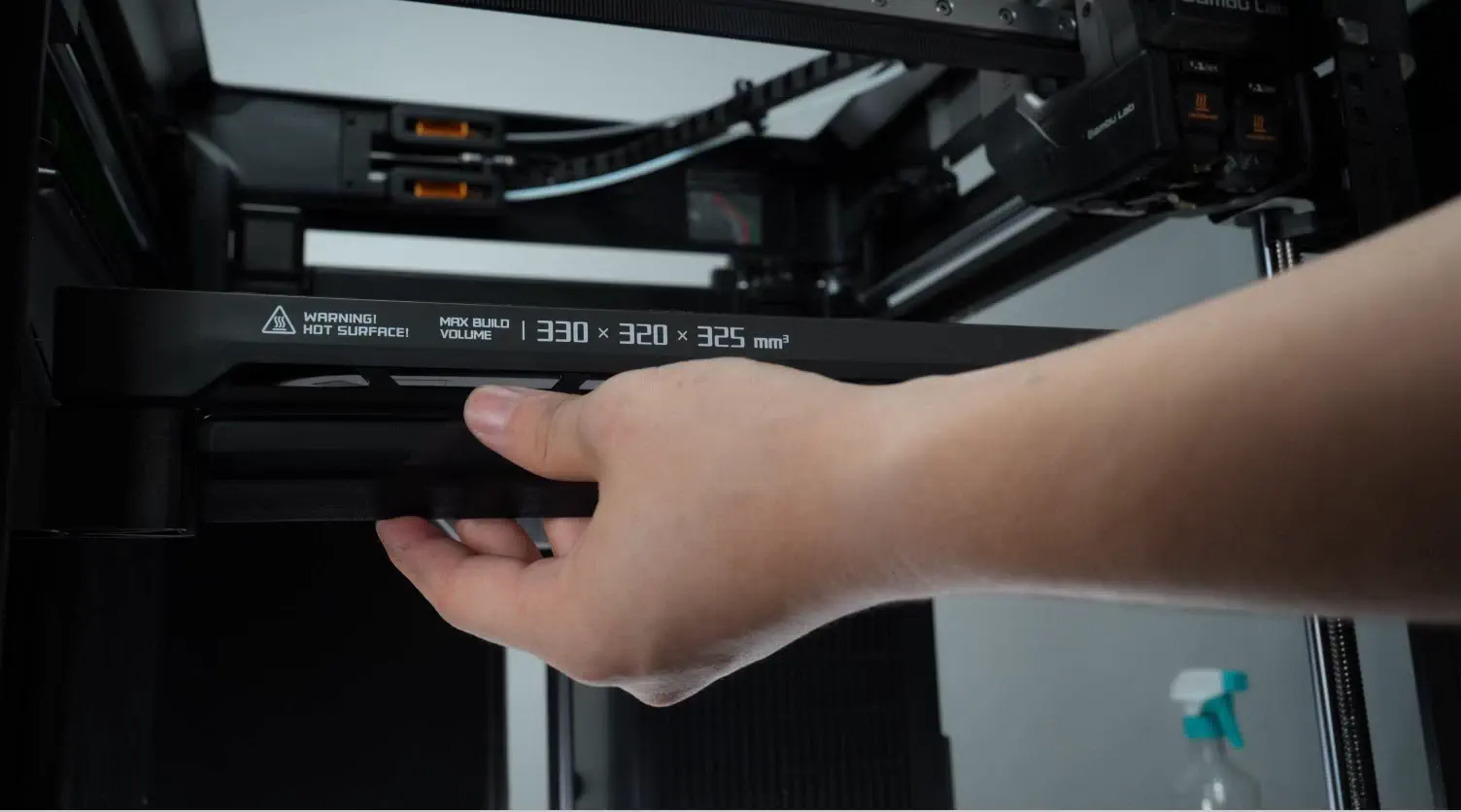

Finalmente, apriete los 6 tornillos de montaje que conectan la cama caliente con los deslizadores. Puede reutilizar los tornillos originales de la cama caliente o los tornillos incluidos en el paquete de la nueva cama caliente (M3x8 blue-lock).
Instalar el sensor de calibración de desplazamiento de boquilla y indicador de estado
Encuentre el sensor de calibración de desplazamiento de boquilla en la caja N.º 4 del kit de actualización Vortek e instálelo en la parte trasera de la cama caliente. Conecte el conector de cable, coloque el cable en la ranura designada y luego apriete los dos tornillos de montaje (M2x5) con una llave Allen H1.5.
Al instalar el Sensor de Calibración de Desplazamiento de Boquilla, preste atención a la dirección para evitar una instalación inversa. Confirme que la placa de acero del limpiador de boquilla plateada esté en el lado izquierdo.
Extraiga la correa inferior para elevar manualmente la cama caliente, reconecte el cable del indicador de estado e instale el indicador en la ranura en la parte inferior de la cama caliente.
Vuelva a instalar los bloques de silicona en ambos lados de la cama caliente.
Conectar los cables de la cama caliente H2C
En la parte trasera de la impresora, fije los cables de la cama caliente en los retenedores de cables de los deslizadores del eje Z, luego guíelos a través de la apertura lateral.

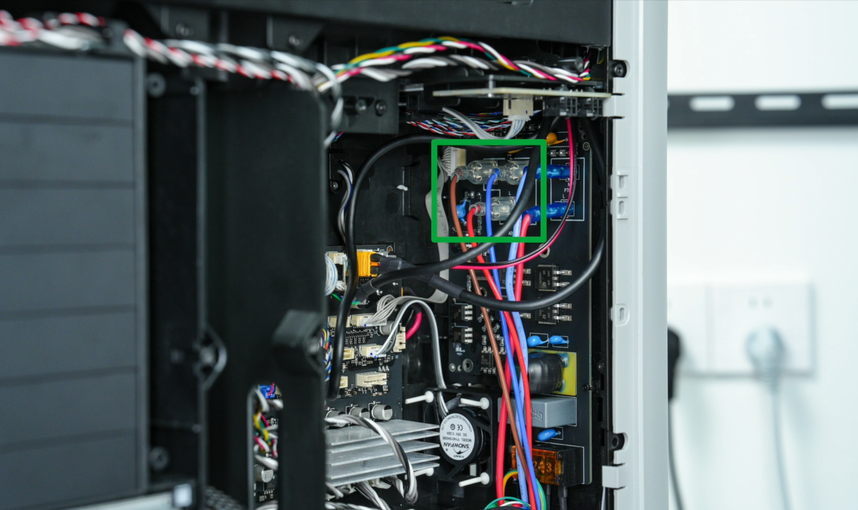

Conecte los cables de la cama caliente a los conectores correspondientes de la placa AC (como se muestra a continuación: cables marrón, azul y rojo).
Si observa que el número de conectores en la placa AC no coincide con el número de conectores en la nueva cama caliente recibida (por ejemplo, la cama caliente tiene tres conectores mientras que la placa AC tiene solo dos conectores), no continúe con la instalación. En su lugar, envíe un ticket de soporte y contacte a nuestro equipo de soporte oficial lo antes posible. Proporcionaremos una placa AC compatible para garantizar el funcionamiento seguro y normal de su dispositivo.

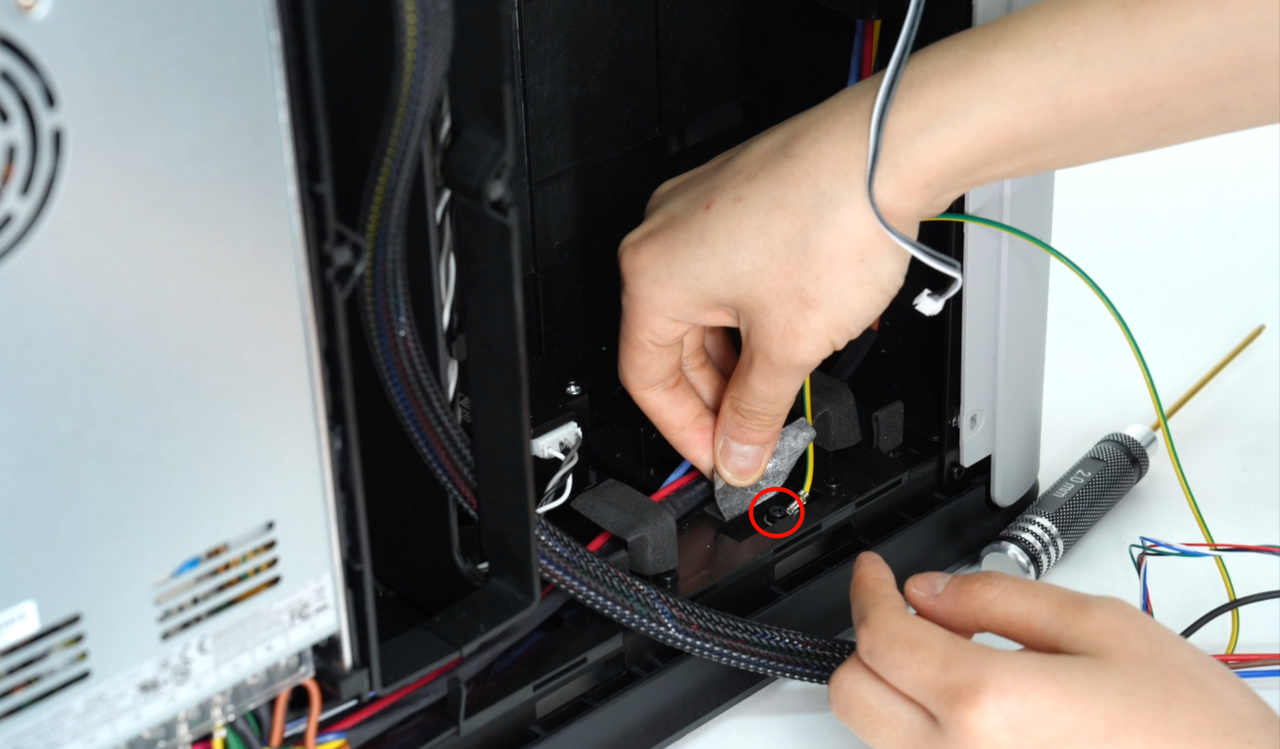

Aprete el tornillo de tierra de la cama caliente (M3x3), luego apriete el tornillo (BT3x12) que fija el cable de la cama caliente.
Vuelva a instalar la cubierta de la placa AC y apriete el tornillo de montaje (M3x8).
Conecte los 4 conectores de cable a la placa MC y guíe los cables a través del canal de cables en la cubierta de la placa AC para evitar que se muevan.
Instalar la bomba de aire integrada (omitir en versiones sin láser)
Reconecte el tubo de aire en la bomba de aire integrada. Al reinstalar la bomba, asegúrese de que los cables de la cama caliente estén alejados de la bomba.

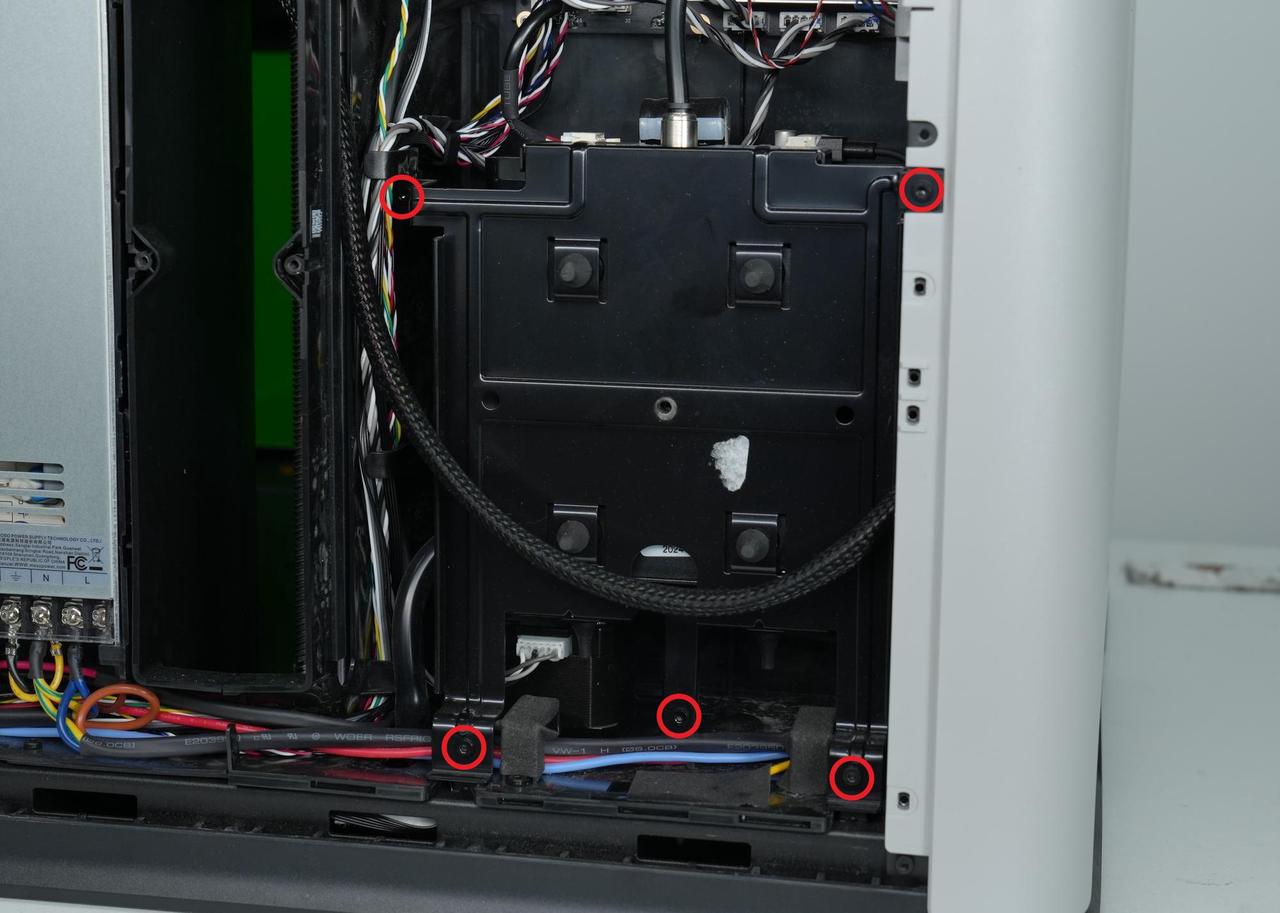

Aprete los 5 tornillos de montaje de la bomba. Después de la instalación, asegúrese de que los cables de la cama caliente estén dirigidos detrás de la bomba, como se muestra a continuación.
Los tres tornillos inferiores y el tornillo cerca del panel lateral son M3x4; el tornillo en el lado izquierdo cerca del retenedor de cables es BT3x5.
Reconecte el cable de alimentación de la bomba y el tubo de aire, luego organice el tubo de aire en el canal de cables de la cubierta de la placa AC.
Paso 2: Reemplazar el cabezal con el ensamblaje del eje X (aprox. 50 minutos)

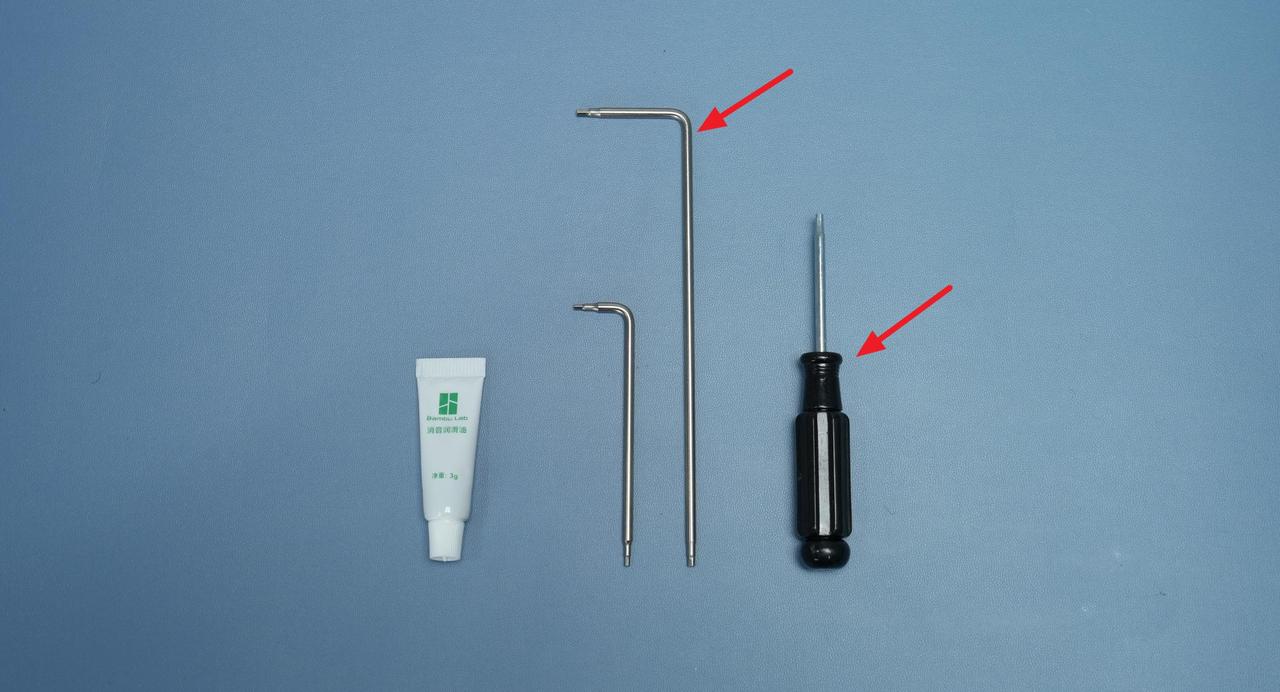

El cabezal con ensamblaje del eje X incluye herramientas y tornillos de repuesto. Encuentre los destornilladores largo y corto mostrados a continuación para su uso en áreas especiales del ensamblaje del cabezal.
Retirar la cubierta de la placa AP
En el interior de la cámara de la impresora, retire el único tornillo que fija la cubierta de la placa AP, luego tire suavemente de la cubierta hacia afuera.
Retirar el cabezal H2D con ensamblaje del eje X
Desconecte el cable USB-C del cabezal de la placa AP y libérelo de los tres clips de cable (cuatro en algunas versiones).
Localice los dos cables entre la placa MC y la placa TH: el cable de alimentación TH y el cable de comunicación. Presione la lengüeta de cada conector para desbloquearlo, luego desconecte ambos conectores.
Mueva a la parte trasera de la impresora y retire los cuatro tornillos que fijan el amortiguador. Afloje el amortiguador (no es necesario desconectar el cable del amortiguador).
Como se muestra a continuación, presione la esquina superior derecha de la cadena de cables para que se desengage de la ranura, luego extraiga toda la cadena con fuerza.
Use un destornillador de punta plana o un espudger para abrir las cubiertas de las luces LED en ambos lados.
Retire los 6 tornillos que fijan las abrazaderas de la correa en el cabezal (3 en cada lado).
Aplicar cinta en ambos lados del cabezal para evitar que se deslice de la guía lineal al retirar el ensamblaje.
Siga estrictamente el tutorial: inserte el destornillador a través del acolchado de espuma y el agujero pre-perforado para retirar el tornillo. No incline el tornillo desde el lado, ya que esto podría causar fácilmente que se desgaste el tornillo.
Existe un agujero dedicado para destornillador en la parte superior de la impresora. Inserte el destornillador hexagonal largo a través de la espuma superior y retire los tornillos debajo.
Moverse hacia la parte trasera del cabezal y usar un destornillador H2.0 para aflojar los tornillos traseros en ambos lados (2 en cada lado).
Aflojar los tornillos inferiores (1 en cada lado).

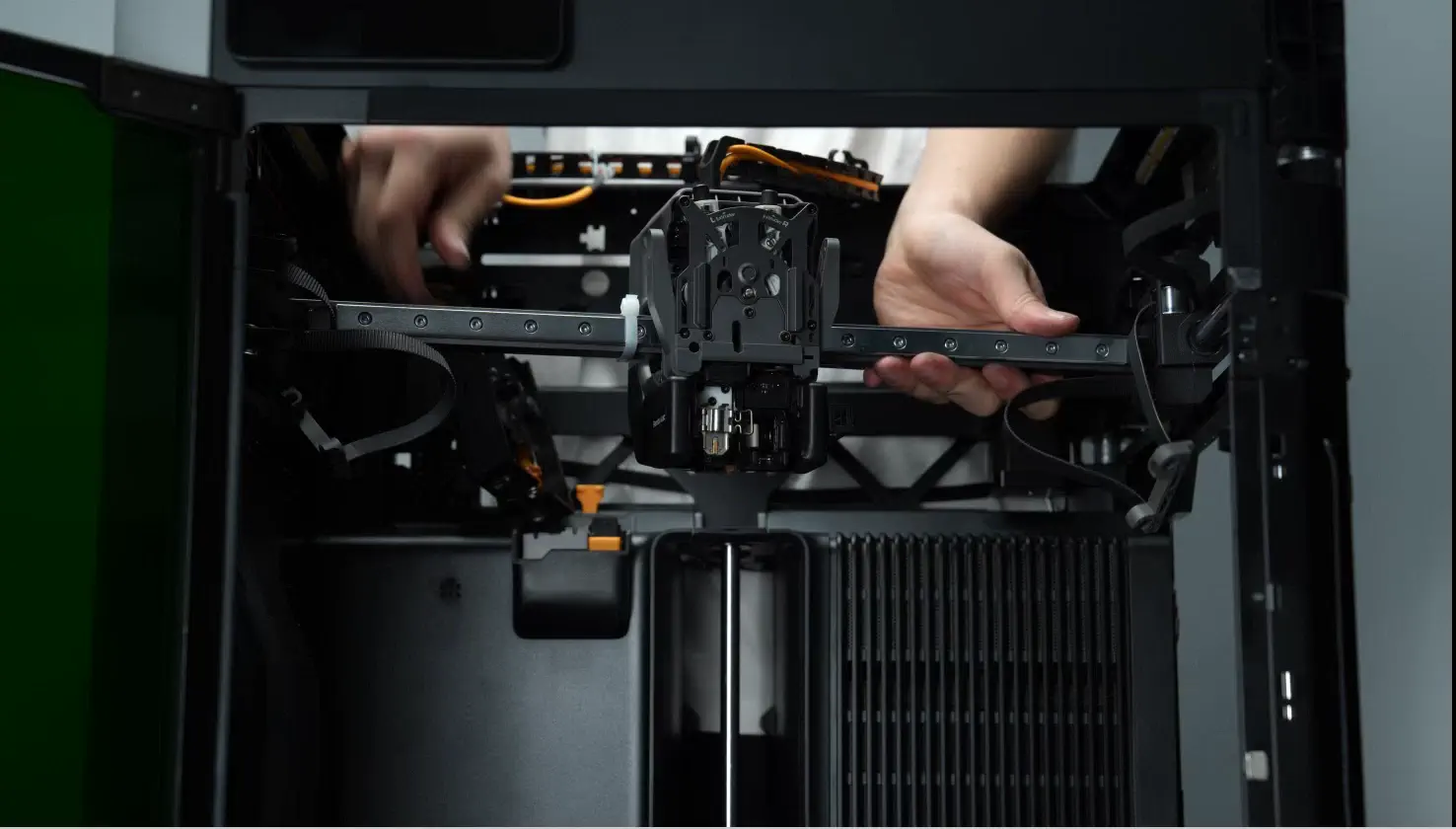

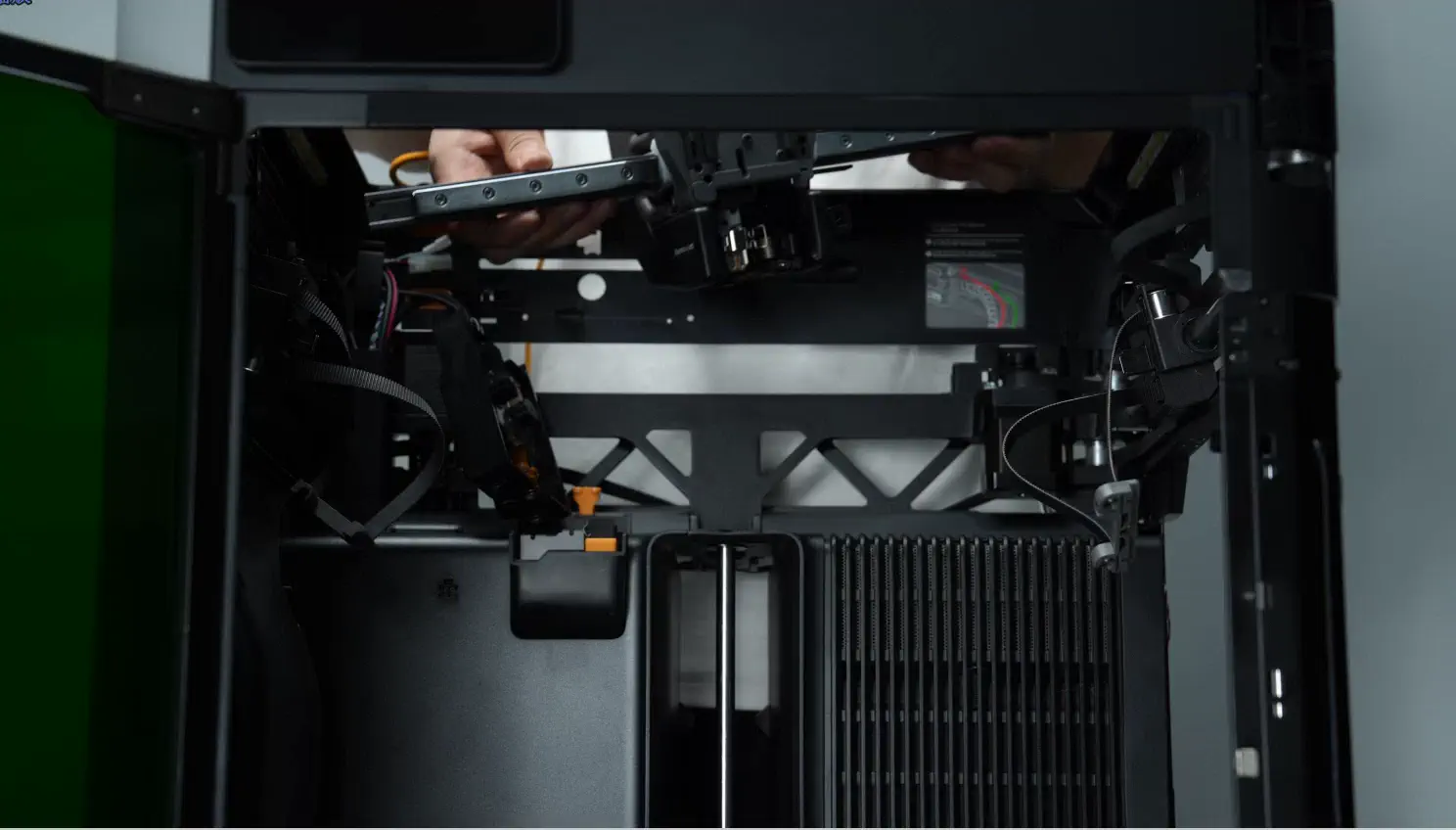

Después de retirar los 8 tornillos, inclinar ligeramente el ensamblaje de la guía lineal hacia adelante y atrás para retirarlo como un todo.
Instalar el cabezal H2C con ensamblaje del eje X

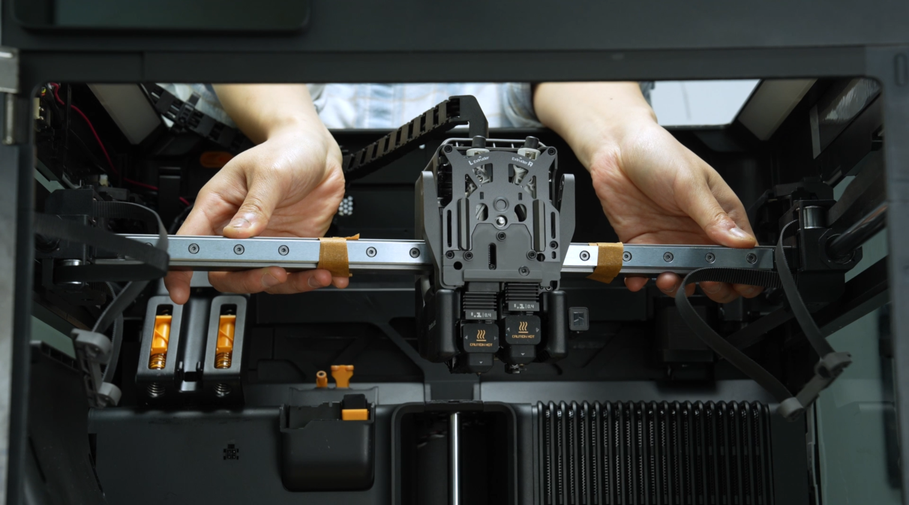

Mover los deslizadores izquierdo y derecho para que uno esté en frente y otro atrás, luego inclinar el nuevo cabezal con ensamblaje del eje X hasta la posición correcta.

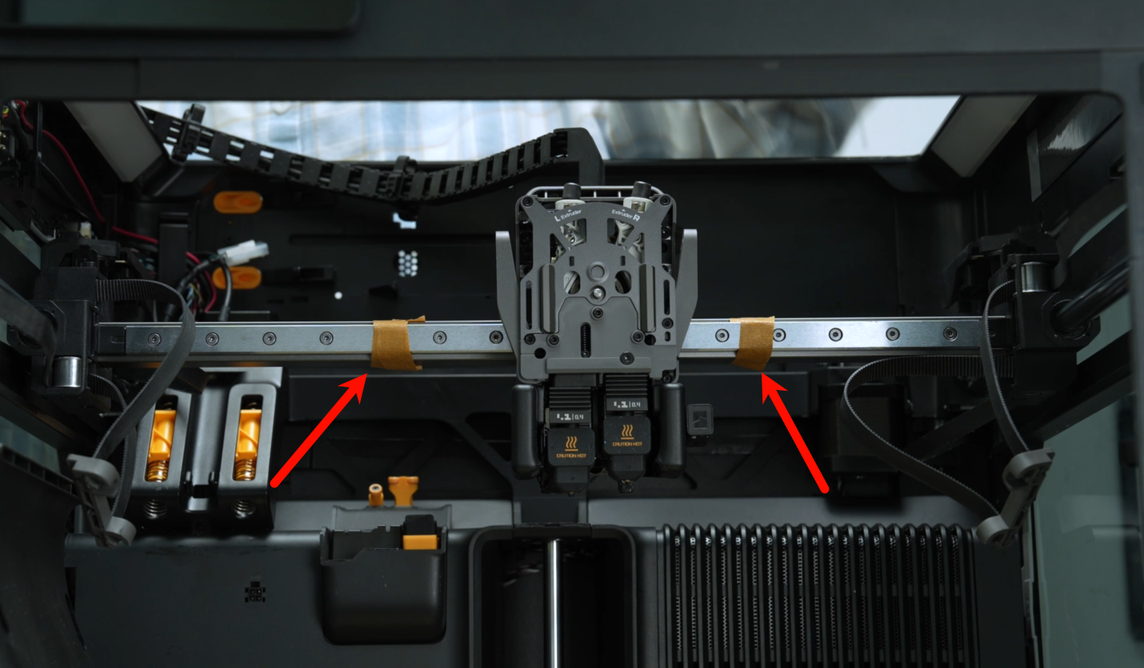

Nota: No corte las cintas de sujeción en ambos lados del cabezal hasta que el ensamblaje de la guía lineal esté completamente instalado.
Después de la instalación, empujar la guía lineal hacia adelante hasta que se detenga contra las columnas frontales. Utilice las columnas frontales como referencia de posicionamiento para asegurar que la guía permanezca paralela.

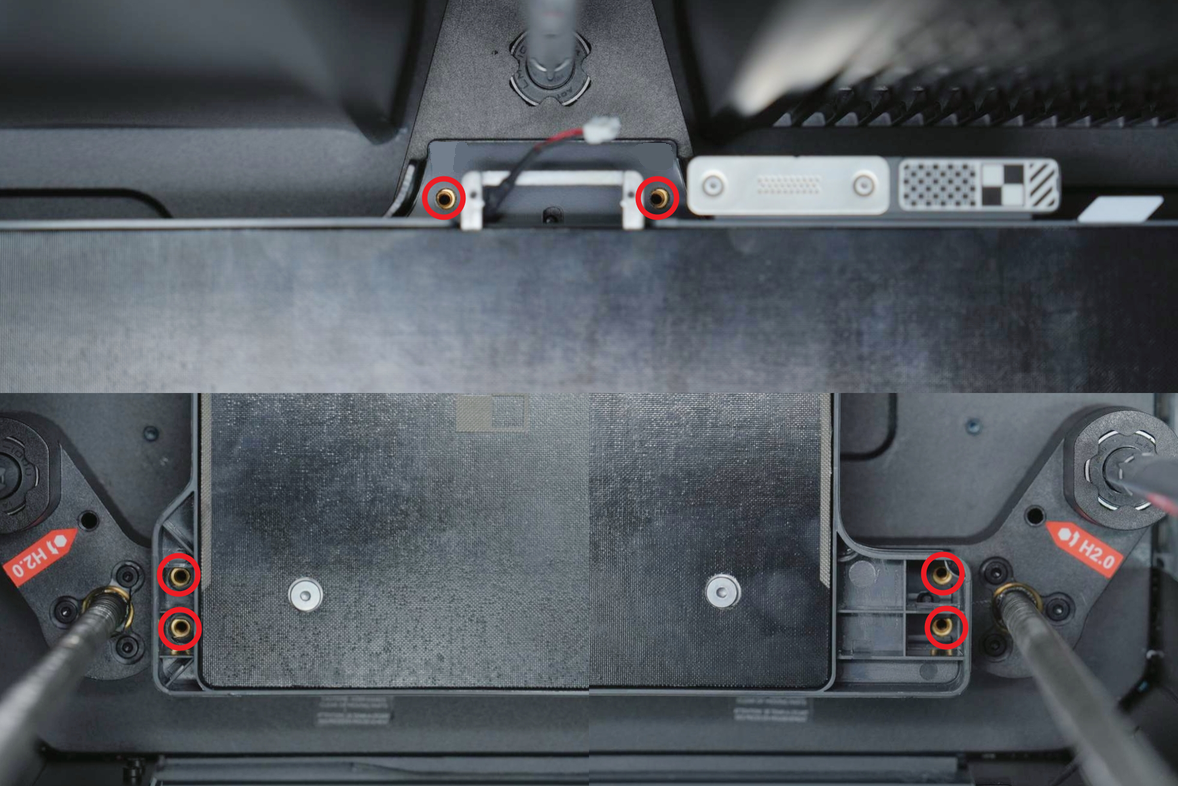

Apretar los 8 tornillos que fijan el ensamblaje de la guía lineal: primero apretar los tornillos superiores en ambos lados (rojo M3x6). Dado que estos se aprietan verticalmente hacia abajo y los tornillos pueden resbalar fácilmente, recomendamos usar un destornillador magnético.
A continuación, apretar los tornillos traseros (BT3x8), 2 en cada lado.
Finalmente, apretar los tornillos inferiores (rojo M3x6), 1 en cada lado.
Cortar las cintas de sujeción en ambos lados.
Instalar las abrazaderas de correa en las ranuras correspondientes del cabezal y apretar los tornillos (azul M3x8), 3 en cada lado. Apretar previamente el tornillo central, luego apretar los tornillos superior e inferior en secuencia, y finalmente retensar el tornillo central para asegurar un ajuste seguro.
Presionar el extremo de la cadena de cables en la ranura, luego empujar firmemente hacia la izquierda hasta que encaje en el pasador.
Reconectar los dos cables MC-TH y guiarlos a través de las abrazaderas para un manejo ordenado de cables.
Instalar el componente de buffer y apretar los cuatro tornillos de fijación en la parte trasera (no es necesario instalar el panel trasero).

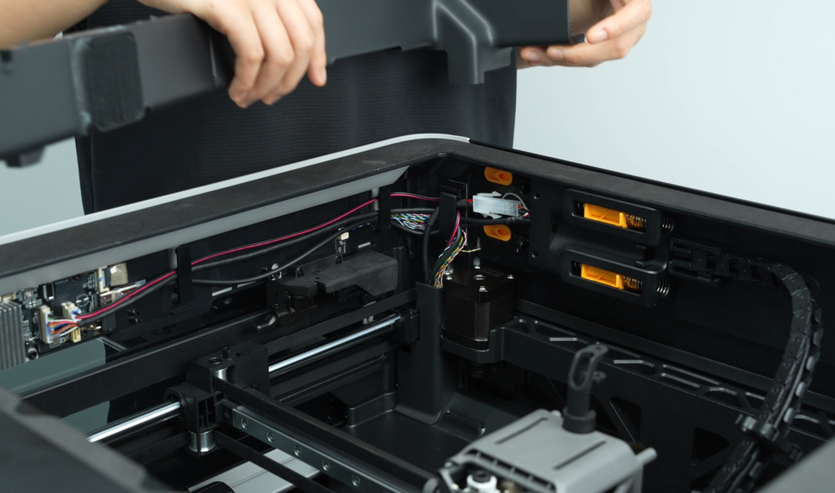

Alinear las cubiertas de la luz LED con las ranuras en el marco superior, instalar las cubiertas en ambos lados y presionar para asegurarlas.
Paso 3: Reemplazar la placa AP (aprox. 20 minutos)
Retirar la placa AP H2D
Desconectar los cables de la placa AP. Hay tres cables FPC; abra las bisagras antes de retirarlos. La antena Wi-Fi no necesita retirarse en este paso.
Utilice una llave Allen H2.0 para retirar los 4 tornillos (BT3x5) que fijan la placa AP, luego retire la placa AP y desconecte la antena Wi-Fi.
Instalar la placa AP H2C

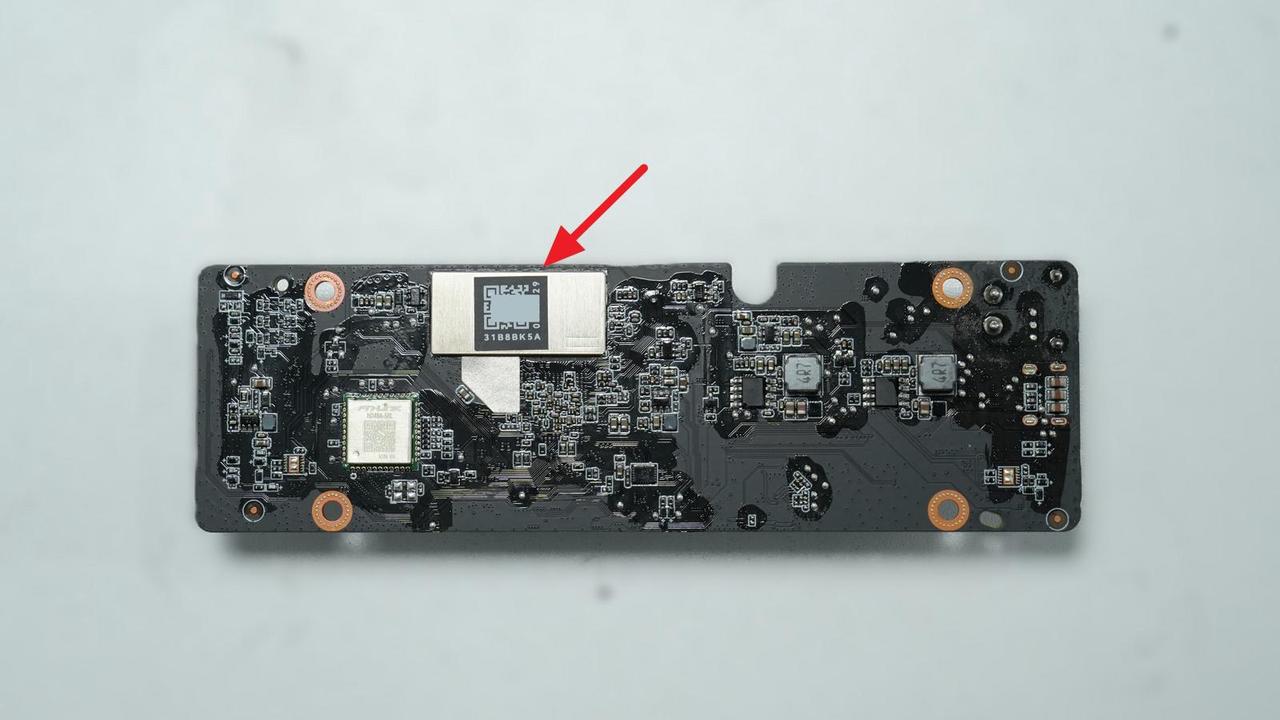

Conectar primero la antena Wi-Fi para evitar dificultades una vez que la placa AP esté fija en su lugar. Alinear la placa AP con los agujeros de montaje en el marco superior y usar un destornillador H2.0 para apretar los 4 tornillos de montaje (BT3x5). Asegúrese de que el cable de tierra esté instalado en la posición correspondiente del tornillo en la esquina inferior izquierda.

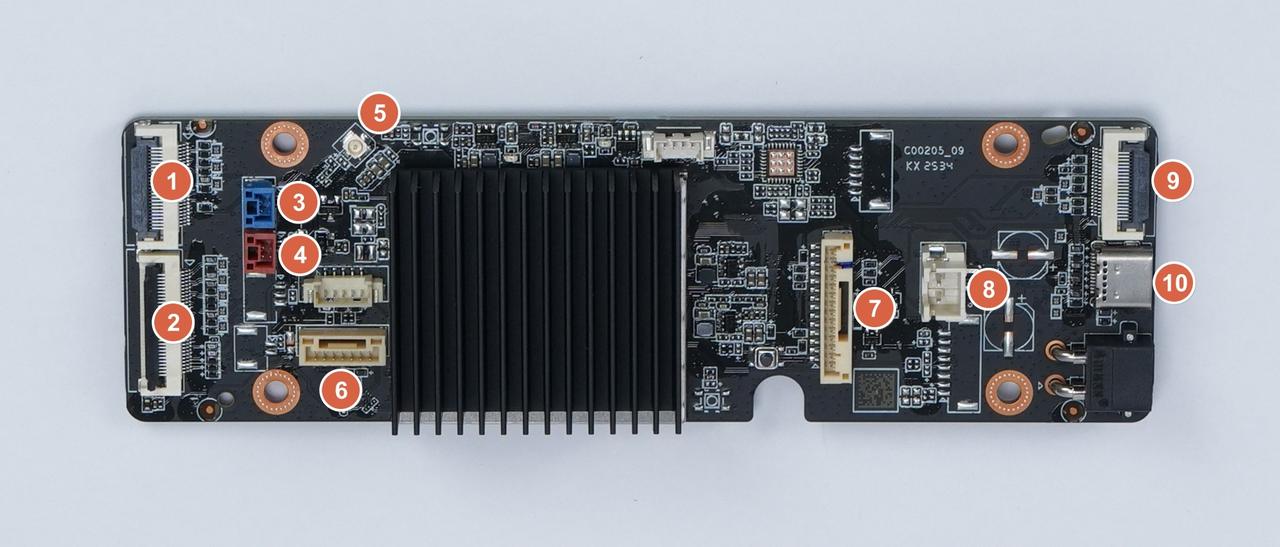

Conectar todos los cables de la placa AP. Se necesitan instalar un total de 10 conectores, como se muestra:
- Cable FPC de cámara birdseye (solo versión láser)
- Cable FPC de pantalla
- Luz LED derecha
- Luz LED izquierda
- Antena Wi-Fi
- Tablero de interfaz USB
- Cable de comunicación MC-AP
- Cable de alimentación MC-AP
- Cable FPC de cámara de vista en vivo
- Cable USB-C del cabezal

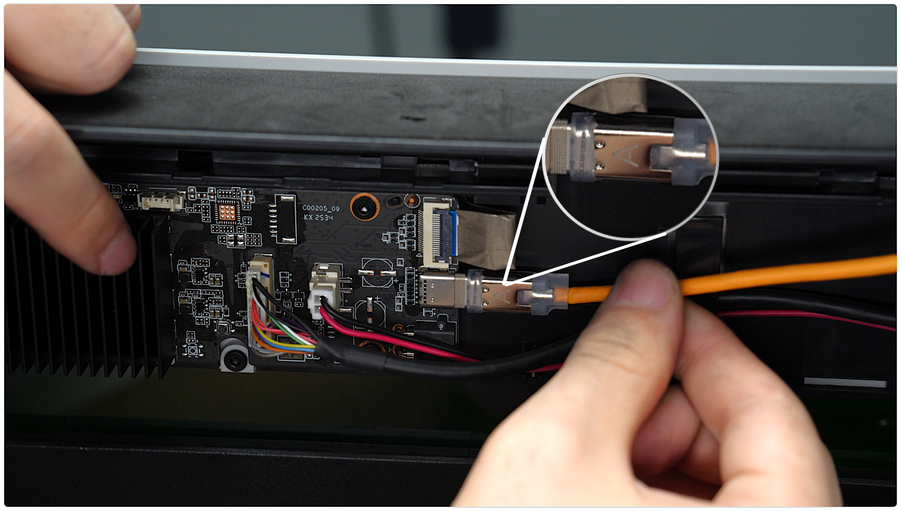

Nota: Al instalar el cable USB-C del cabezal, asegúrese de que el lado con la letra "A" quede hacia afuera.
Instalar la cubierta de la placa AP
Comenzar desde el lado cercano a la parte trasera de la impresora e insertar la cubierta de la placa AP. Asegúrese de que el borde derecho de la cubierta esté alineado con el buffer, luego presionar toda la cubierta en las ranuras hasta que haga clic en su lugar.
Finalmente, usar una llave Allen H2.0 para apretar el único tornillo (BT2.6x8).
La guía completa de actualización se divide en dos partes, que puede acceder a través de los siguientes enlaces:
- Guía completa de procedimiento para actualizar de H2D a H2C – Parte A
- Guía completa de procedimiento para actualizar de H2D a H2C – Parte B
Para instrucciones detalladas sobre la instalación del ensamblaje de montaje de la barra de soporte para hotend por inducción, el ensamblaje de soporte para hotend por inducción, el actuador de cierre para hotend por inducción, la cubierta frontal, el panel lateral, el panel trasero y otros accesorios, consulte Guía completa de procedimiento para actualizar de H2D a H2C – Parte B.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y brindarle orientación operativa.
