¿Qué es una obstrucción?
Una obstrucción es un problema común en la impresión 3D donde el hotend o el extrusor se obstruyen con filamento y otros residuos.
Cuando ocurre este problema de obstrucción, el filamento deja de fluir desde la punta de la boquilla, o el extrusor comienza a generar ruidos de clic.
Para determinar mejor la fuente de la obstrucción, siga nuestro artículo de la wiki donde explicamos el proceso de identificación del problema: Cómo verificar qué parte está obstruida | Bambu Lab Wiki.
También recomendamos encarecidamente verificar que la temperatura del hotend y de la cama estén configuradas correctamente para el filamento utilizado: Compatibilidad de filamento y placa y ajustes de parámetros | Bambu Lab Wiki
Obstrucción en el extrusor
¿Por qué ocurre esto?
La obstrucción en el extrusor suele ocurrir debido a la deformación del filamento dentro del extrusor.

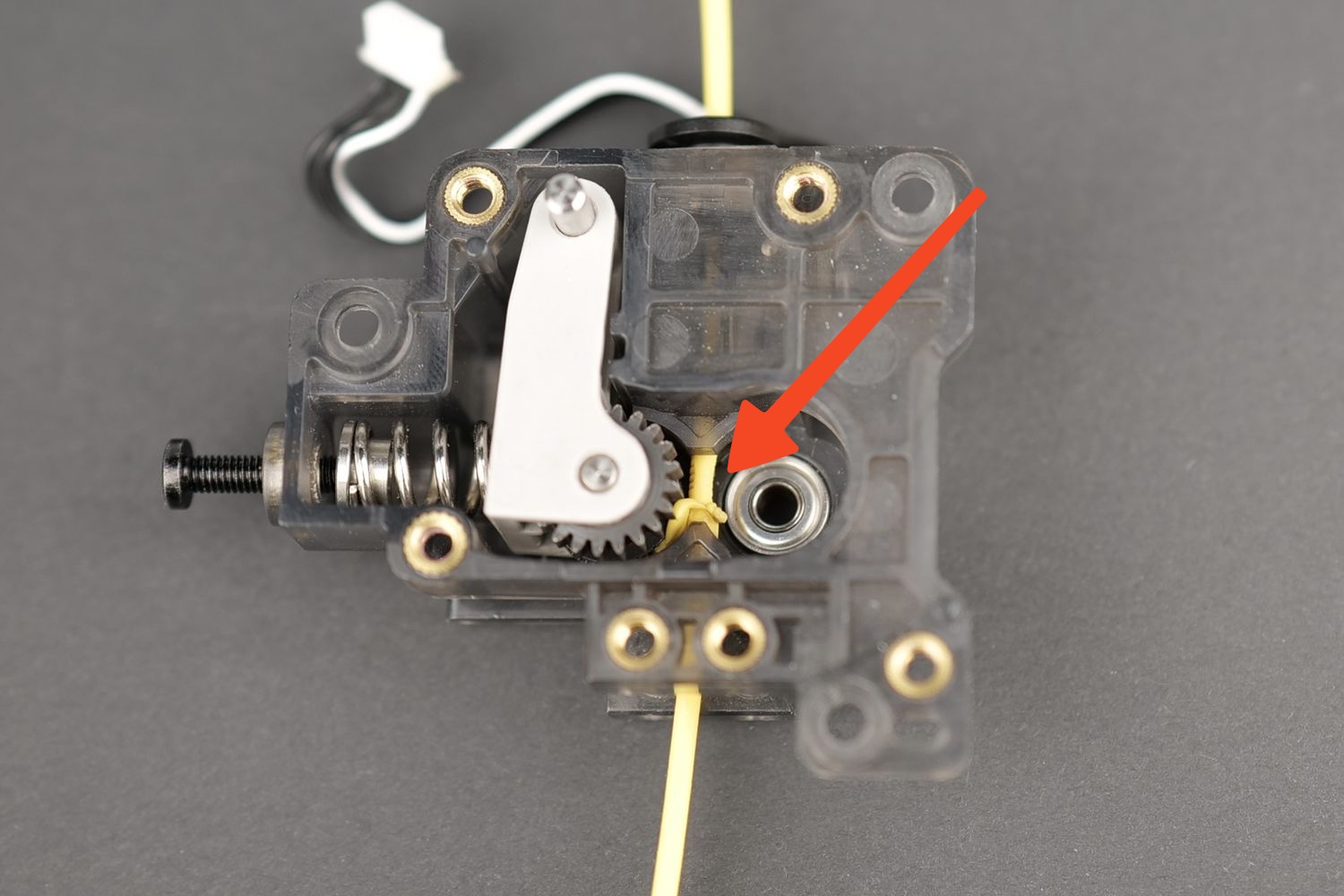

Ejemplo de suavizado del filamento dentro del extrusor, bloqueando los engranajes y causando una obstrucción
Cuando esto sucede, los engranajes del extrusor no pueden empujar el filamento hacia el hotend como se espera, lo que provoca un fallo en la extrusión.
Ejemplo de fallo en la impresión debido a un extrusor y hotend obstruidos
Causas y soluciones potenciales
1. Calor de fuga (Heat creep)
Heat creep es un término popular en impresión 3D que se refiere al calor del hotend que transfiere al lado frío del hotend. En el caso de una obstrucción en el extrusor, el calor de fuga es la causa más común, provocada por el acumulamiento de calor dentro de la carcasa, que se filtra dentro del extrusor. PLA es el filamento más común que se obstruye, ya que tiene la menor temperatura de transición vítrea, pero esto también puede ocurrir con PETG y TPU.
Para evitar obstrucciones en el extrusor generadas por calor de fuga:
- Si el tipo de placa de impresión lo permite, reduzca la temperatura de la cama a ~35°C.
- Para impresoras cerradas (serie X1, serie P1), mantenga la puerta frontal y/o la tapa superior abiertas para evitar el acumulamiento de calor en la cámara de la impresora.
- Utilice un filamento con alta temperatura de deformación térmica (Bambu Lab Filament es menos propenso a obstrucciones por calor de fuga).
También recomendamos leer el artículo de la wiki Calor de fuga y cómo evitar obstrucciones en el extrusor/hotend para obtener más información sobre este problema.
2. Los engranajes del extrusor están desgastados/sucios
Otro problema común que puede manifestarse como una obstrucción en el extrusor ocurre cuando los engranajes del extrusor están desgastados o sucios. Esto puede suceder después de usar la impresora durante mucho tiempo sin realizar mantenimiento de limpieza en la cabeza de impresión, o cuando ocurre una obstrucción en la boquilla.
Por ejemplo, cuando el hotend/boquilla está obstruido, el extrusor seguirá empujando el filamento. Como el filamento no se mueve, los engranajes del extrusor molerán el filamento dentro del extrusor, depositando fragmentos en los engranajes y reduciendo su agarre.
Para resolver este problema y evitarlo en el futuro:
- Realice periódicamente el mantenimiento del extrusor para limpiar los engranajes de cualquier residuo y asegurar una lubricación adecuada. (Guía de mantenimiento del extrusor: Limpieza y lubricación - Serie P1)
- Si los engranajes del extrusor comienzan a desgastarse, reemplácelos preventivamente para evitar una obstrucción durante la impresión.
Para probar la extrusión y confirmar que todo funciona como se espera, configure la temperatura del hotend a 220°C y cargue filamento PLA en el extrusor. A continuación, extruya un poco de filamento utilizando los botones en pantalla o desde Bambu Studio/Handy y observe el flujo del filamento.
Si el filamento se extruye suavemente desde el hotend, en una línea vertical simple, esto confirma que el extrusor funciona como se espera y no hay anomalías en el hotend o los engranajes del extrusor.
3. El filamento es demasiado blando / se aplana
En algunas situaciones, el filamento puede ser demasiado blando para una extrusión confiable (ej: TPU 85A) o el filamento puede estar húmedo y aplastarse por los engranajes del extrusor (ej: PVA húmedo).
Para resolver este problema y evitarlo en el futuro:
- Evite usar filamentos muy blandos que puedan comprimirse demasiado contra los engranajes del extrusor
- Evite usar filamento PVA húmedo, ya que este tipo de filamento puede perder sus propiedades de impresión y provocar obstrucciones
- Confirme la compatibilidad del filamento con la impresora antes de usar un nuevo filamento
- Secar adecuadamente el filamento, incluso si acaba de sacarlo de la caja
4. El diámetro del filamento es incorrecto
El diámetro del filamento es otra causa común por la que el extrusor podría obstruirse. El filamento de baja calidad puede tener una gran diferencia en tolerancia respecto al tamaño ideal de 1.75 mm, lo que provoca una obstrucción.
En otros casos, el filamento puede cambiar de forma para volverse más grueso debido a dobladuras o compresión, o más delgado debido al desgaste en los engranajes del extrusor.
Para resolver este problema y evitarlo en el futuro:
- Utilice filamento de alta calidad con buenas tolerancias y que haya sido probado para ser correcto
- Corte siempre pequeños trozos de filamento si ha habido un dobladura para asegurar que se extruya suavemente
Obstrucción en la boquilla
¿Por qué ocurre esto?
Una obstrucción en la boquilla suele ocurrir debido a partículas pequeñas que ingresan dentro de la boquilla y bloquean la orificio por donde debe fluir el filamento. Estas partículas podrían ser pequeños granos de polvo o pequeños residuos del extrusor que contaminan el filamento.
En otros casos, una obstrucción en la boquilla ocurre debido a los aditivos incluidos en el filamento (ej: Fibra de carbono), que mejoran las características del filamento, pero a su vez pueden provocar un alto riesgo de obstrucción.
Otro problema común para una obstrucción en la boquilla es usar una temperatura demasiado baja para el filamento utilizado. Si la temperatura es demasiado baja, el filamento no se extruirá como se espera y puede provocar una obstrucción en el hotend o en el extrusor.
Causas y soluciones potenciales
1. La velocidad de fusión de la boquilla es demasiado lenta, provocando obstrucción
Si la temperatura de la boquilla es demasiado baja, el filamento no se extruirá suavemente o no se extruirá en absoluto. En algunas situaciones, al usar Modo Sport o Modo Ludicrous, el filamento no se fundirá eficientemente y la extrusión será inconsistente o ocurrirá una obstrucción.
Para resolver este problema y evitarlo en el futuro:
- Verifique que la temperatura del filamento configurada en el slicer y en la impresora esté ajustada según las necesidades del filamento utilizado.
- Confirme que la temperatura del hotend esté estable y que el calcetín de silicona esté instalado correctamente en el hotend.
- Al usar Modo Sport o Modo Ludicrous, se recomienda usar una altura de capa de 0.16 mm o inferior y aumentar la temperatura del hotend en +10°C por cada cambio de velocidad desde el normal.
- Si la boquilla está desgastada o no se puede desobstruir, reemplace la boquilla por una nueva.
2. El canal dentro de la boquilla se estrecha, impidiendo una extrusión suave
Después de imprimir filamentos que contienen fibras y otras partículas (como PAHT-CF, PA-GF, etc.), el interior de la boquilla puede estar parcialmente obstruido debido a residuos y acumulación de partículas, por lo que es necesario desobstruir y limpiar la boquilla con frecuencia. Recomendamos seguir el Procedimiento de desobstrucción de boquilla/hotend para mejores resultados y más información al respecto.
Para resolver este problema y evitarlo en el futuro:
- Al imprimir filamentos que contienen Fibra de carbono, se recomienda usar boquillas de 0.6 mm o 0.8 mm para reducir el riesgo de obstrucción; no utilice boquillas de 0.2 mm, ya que el riesgo de obstrucción es extremadamente alto. Para una mejor impresión de estos filamentos, consulte la wiki: Consejos de impresión para materiales de ingeniería como PAHT-CF | Bambu Lab Wiki
- Después de usar la boquilla durante mucho tiempo, habrá más residuos dentro, lo que también puede provocar una mala extrusión. Es necesario limpiar el interior de la boquilla con múltiples tiradas frías hasta que la extrusión sea suave.
- Después de imprimir PAHT-CF, PET-CF, PPA-CF, PPA-GF, PPS, PPS-CF y otros materiales de alta temperatura con altas temperaturas de fusión, cuando desee imprimir PLA, TPU, PETG y otros materiales de baja temperatura con menor temperatura de impresión y menor dureza, se recomienda configurar primero la temperatura de la boquilla entre 250-300°C. Luego, retire manualmente el material de alta temperatura, coloque el material de baja temperatura a imprimir y luego inserte manualmente para asegurar que los residuos del material de alta temperatura y el nuevo material de baja temperatura hayan sido extruidos. A continuación, configure la temperatura de la boquilla a 220-240°C y continúe extruyendo mientras la temperatura disminuye. Cuando esté estable, continúe extruyendo y asegúrese de que el nuevo material se extruya con éxito desde la boquilla. Finalmente, prepare para la próxima impresión. Si se detecta que no se extruye al limpiar el último material con el nuevo material, es necesario aumentar la temperatura de la boquilla y utilizar una aguja para limpiar la boquilla.
