¿Qué es el calentamiento por conducción?
Heat creep es un término popular en impresión 3D que se refiere al calor del hotend que se transfiere al lado frío del hotend.
Debe haber una transición brusca de temperatura entre el lado caliente y el lado frío del hotend para evitar que el filamento se hinche/suavice, lo que puede causar un atasco en el hotend o el extrusor.
La mayoría de las veces, este problema ocurre al imprimir filamento PLA y TPU, que tienen una temperatura de transición vítrea más baja. Este tipo de filamento se suaviza con mayor facilidad que otros materiales. También aplica al filamento PETG si la temperatura de la cámara es demasiado alta y se acerca a la temperatura de transición vítrea del filamento.
Para garantizar una buena experiencia de impresión, se recomienda mantener siempre la temperatura dentro de la cámara al menos 10 grados por debajo de la temperatura de transición vítrea del filamento.

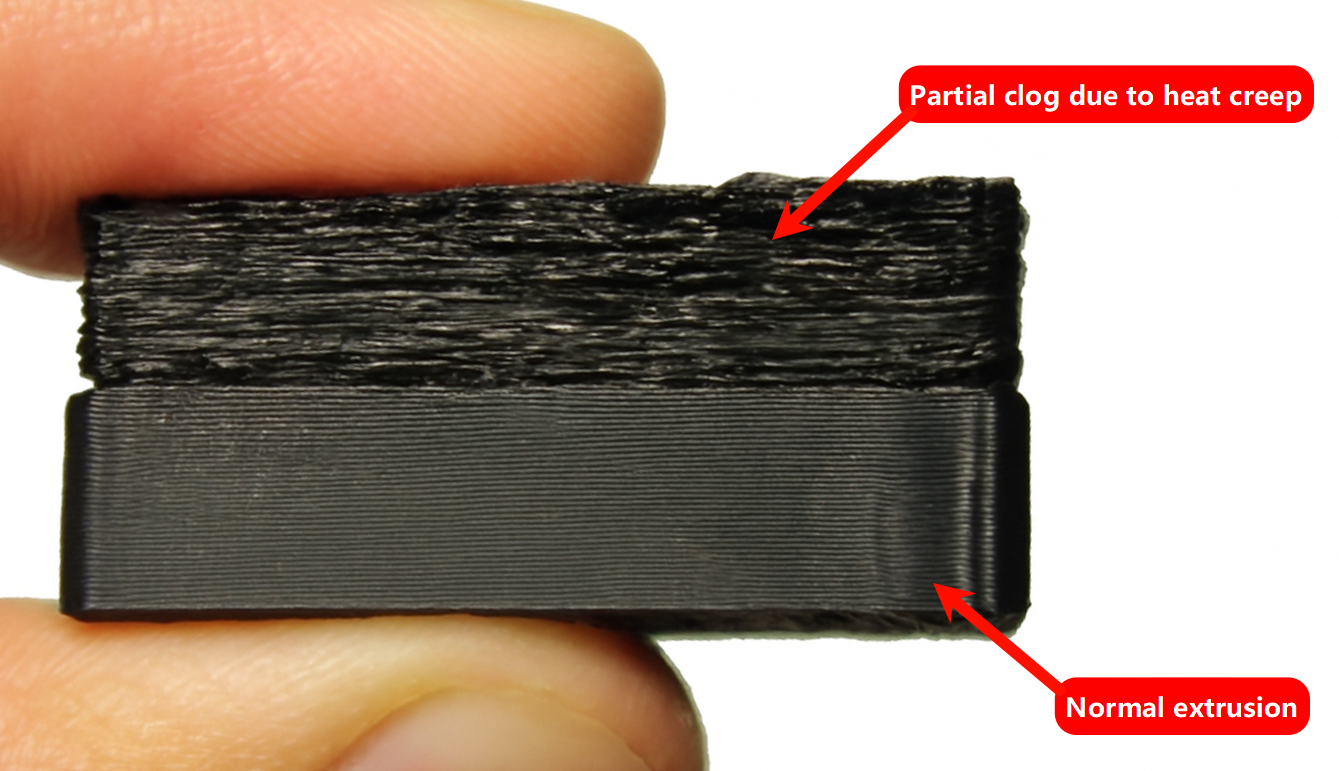

La imagen siguiente muestra un ejemplo real de fallo en la impresión causado por calentamiento por conducción. Este problema ocurrió porque el disipador de calor del conjunto del hotend se sobrecalentó. El sobrecalentamiento probablemente se debió a una temperatura ambiente alta dentro de la cámara o a un ventilador de enfriamiento del hotend defectuoso. Al principio, la impresora funcionó normalmente. Sin embargo, después de un tiempo, la boquilla desarrolló un atasco parcial. Esto sucedió porque el filamento se suavizó o se fundió demasiado alto en el área de la transición térmica, dentro del disipador de calor, donde debería permanecer sólido. Como resultado, el filamento ya no podía ser empujado a través de la boquilla de manera confiable.
Atascos del extrusor relacionados con el calentamiento por conducción
Temperatura de la cámara

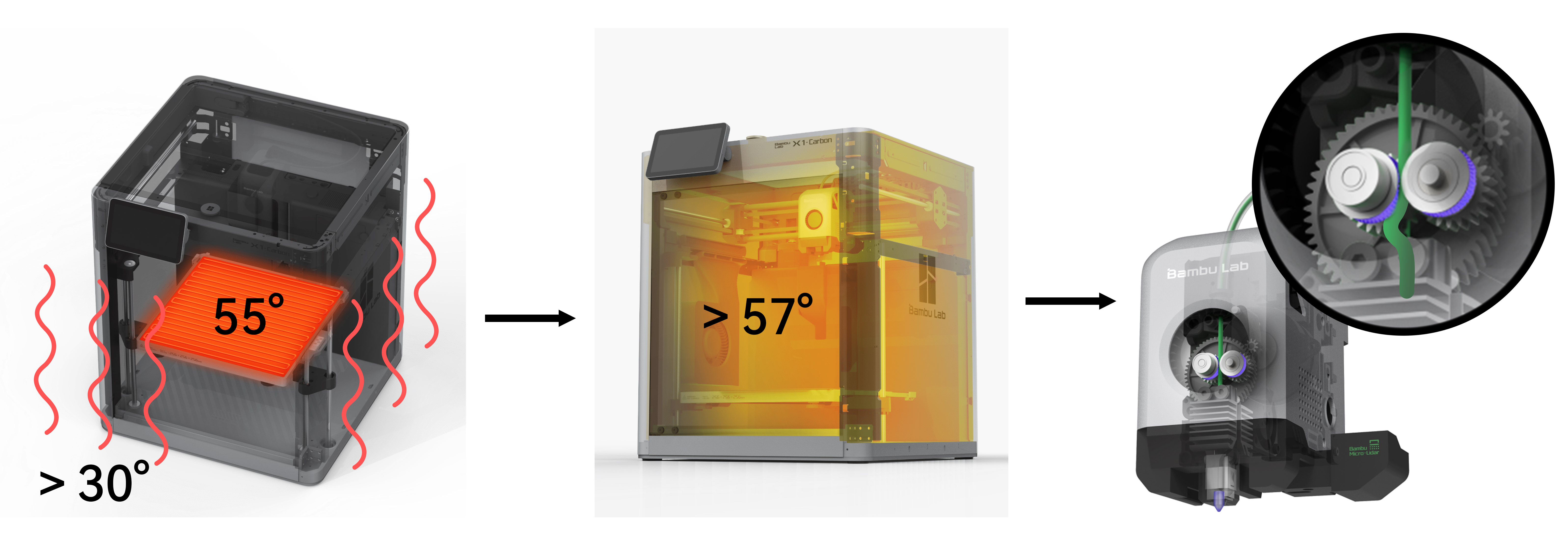

La razón más común para atascos en el hotend o el extrusor al imprimir con X1 Carbon o P1S es el acumulación de calor dentro de la cámara y el calentamiento por conducción dentro del extrusor. La temperatura adecuada de la cámara asegura la estabilidad del filamento durante la impresión, pero si la temperatura de la cámara es demasiado alta, puede hacer que el filamento se suavice durante la impresión, aumentando el riesgo de calentamiento por conducción.
La cama caliente también se calienta a una temperatura determinada para mejorar la adherencia del filamento durante la impresión. Pero si la temperatura de la cama caliente es demasiado alta, puede ocurrir calentamiento por conducción ya que el calor se acumula dentro de la cámara.
PLA es el filamento más común que se atasca, ya que tiene la temperatura de transición vítrea más baja. Se ha agregado una notificación para recordar a los clientes los requisitos específicos al imprimir filamentos con una temperatura de transición vítrea baja en la última versión de Bambu Studio.
Temperatura externa
En verano caluroso o entornos calurosos, incluso si el sistema de control de temperatura interno de la impresora funciona correctamente, la alta temperatura externa puede causar un mayor suavizado del filamento, lo que desencadena el calentamiento por conducción. Esto hace que el filamento sea más blando y deformable, y no fluya bien dentro del extrusor, aumentando el riesgo de atascos en el extrusor.
¿Cómo evitar atascos en el extrusor por calentamiento por conducción en la serie X1?
X1 Carbon incluye una Placa Refrigerante o una Placa PEI Texturizada. La Placa Refrigerante está diseñada específicamente para ofrecer buena adherencia para PLA a una temperatura de cama caliente de ~35°C. La placa refrigerante permite imprimir PLA con la puerta frontal y la tapa superior cerradas en la impresora. Al usar la Placa Refrigerante, la temperatura de la cámara dentro de la impresora no alcanza un valor lo suficientemente alto como para suavizar el filamento PLA.
Además de una temperatura más baja de la cama caliente, el ventilador de la cámara también se activa cuando la temperatura de la cama caliente supera un valor determinado al imprimir PLA, para facilitar mantener la temperatura dentro de la cámara lo más baja posible y evitar atascos en el extrusor o el hotend causados por calentamiento por conducción.
Para evitar atascos en el extrusor en la serie X1, siga estas pautas:
- Al imprimir filamento PLA, use la Placa Refrigerante para obtener mejores resultados. Esto le permitirá imprimir con la puerta frontal y la tapa superior cerradas sin generar problemas.
- Si se usa una placa diferente, como Placa PEI Texturizada o Placa PEI de Alta Temperatura, se recomienda imprimir PLA con la puerta frontal abierta y/o la tapa superior retirada para ayudar a mantener baja la temperatura de la cámara, minimizando así las posibilidades de atascos en el extrusor o el hotend.
Más información sobre las diferentes placas de Bambu Lab está disponible aquí.
Si ya tiene un atasco y necesita ayuda para desatascar el hotend o el extrusor, siga nuestro artículo de la Wiki que explica el proceso.
¿Cómo evitar atascos en el extrusor por calentamiento por conducción en la serie P1?
P1S incluye una Placa PEI Texturizada de fábrica. El requisito para imprimir PLA con éxito en la Placa PEI Texturizada de P1S es usar una temperatura de cama caliente de 55°C. Una temperatura más alta de la cama caliente contribuirá al aumento pasivo de temperatura dentro de la impresora. Esto lleva a atascos dentro del extrusor P1S o dentro del hotend, ya que la temperatura más alta suaviza el filamento antes de que se funda y se imprima por el hotend.
El ventilador de la cámara se activa cuando la temperatura de la cama caliente supera el valor de 50°C al imprimir PLA, para facilitar mantener la temperatura dentro de la cámara lo más baja posible y evitar atascos en el extrusor o el hotend. Pero si la impresora está en un entorno más cálido, el ventilador podría no ser capaz de mantener baja suficiente la temperatura dentro de la cámara para evitar atascos en el extrusor.
Para evitar atascos en el extrusor en la serie P1, específicamente en el P1S, siga estas pautas:
- Al imprimir PLA con la Placa PEI Texturizada predeterminada o Placa PEI de Alta Temperatura, se recomienda imprimir con la puerta frontal abierta y/o la tapa superior retirada para ayudar a mantener baja la temperatura de la cámara, minimizando así las posibilidades de atascos en el extrusor o el hotend.
- Las placas de terceros que requieren una temperatura de cama caliente superior a 50°C para funcionar de manera confiable también necesitan que la puerta frontal y/o la tapa superior estén retiradas para evitar atascos en el extrusor o el hotend.
- Si desea imprimir con la puerta frontal y la tapa superior instaladas, recomendamos usar la Placa Refrigerante, que requiere una temperatura más baja de la cama caliente (35°C).
Más información sobre las diferentes placas de Bambu Lab está disponible aquí.
Si ya tiene un atasco y necesita ayuda para desatascar el hotend o el extrusor, siga nuestro artículo de la Wiki que explica el proceso.
¿Qué pasa con la serie P1P o A1?
El P1P tiene un diseño abierto, lo que significa que no tiene una cámara para atrapar el calor en su interior para filamentos de mayor temperatura.
Es adecuado para filamentos como PLA, TPU y PETG y no requerirá cambios para evitar atascos en el hotend o el extrusor, ya que el calor no alcanza la cabeza de impresión.
Si ha decidido encerrar el P1P con nuestro kit de actualización P1S o con una cámara diferente, siga las mismas recomendaciones que tenemos para el P1S al imprimir PLA con la puerta frontal y/o la tapa superior retiradas. Esto ayudará a evitar cualquier atasco en el extrusor o el hotend.
Tabla de recomendaciones para filamentos
- Para ayudarle a elegir los filamentos adecuados y optimizar su entorno de impresión, consulte la Guía de filamentos para obtener más información sobre filamentos, lo que le ayudará a evitar el calentamiento por conducción de manera más efectiva.
- Al imprimir filamentos con bajas temperaturas de suavizado, si la temperatura ambiente es extremadamente baja (por ejemplo, 5°C-10°C), puede cerrar la puerta frontal e instalar la tapa superior para elevar la temperatura de la cámara, lo que también puede prevenir el encogimiento. Si el extrusor o el hotend aún se atascan después de seguir este procedimiento, abrir ligeramente la puerta frontal permite que el aire caliente interno circule con el aire externo más fresco, lo que ayuda a reducir la temperatura de la cámara y estabilizar la distribución de temperatura, disminuyendo así los atascos causados por sobrecalentamiento o calor desigual.
- Se recomienda revisar periódicamente los elementos de calentamiento y el sistema de enfriamiento de la impresora para asegurar que funcionen correctamente. Esto ayuda a prevenir el calentamiento por conducción causado por fallos en el equipo y garantiza la calidad y consistencia de las impresiones.
Otros consideraciones
- Además de evitar el calentamiento por conducción, imprimir PLA con la puerta frontal y la tapa superior retiradas contribuirá a mejores resultados de impresión. El filamento PLA y TPU pueden beneficiarse de un enfriamiento adicional durante la impresión, lo que mejora los voladizos y da un aspecto más limpio al modelo terminado. Al imprimir con una temperatura de cámara más alta, es posible que no ocurra un atasco, pero la calidad de impresión podría verse afectada por la falta de enfriamiento, ya que el flujo de aire proporcionado por los ventiladores de capa es más caliente, lo que afecta el rendimiento de enfriamiento.
- Al imprimir filamentos con bajas temperaturas de suavizado, si la temperatura ambiente es extremadamente baja (por ejemplo, 5°C-10°C), puede cerrar la puerta frontal e instalar la tapa superior para elevar la temperatura de la cámara, lo que también puede prevenir el encogimiento. Si el extrusor o el hotend aún se atascan después de seguir este procedimiento, abrir ligeramente la puerta frontal permite que el aire caliente interno circule con el aire externo más fresco, lo que ayuda a reducir la temperatura de la cámara y estabilizar la distribución de temperatura, disminuyendo así los atascos causados por sobrecalentamiento o calor desigual.
- Se recomienda revisar periódicamente los elementos de calentamiento y el sistema de enfriamiento de la impresora para asegurar que funcionen correctamente. Esto ayuda a prevenir el calentamiento por conducción causado por fallos en el equipo y garantiza la calidad y consistencia de las impresiones. Este es un escenario aislado, y si sigue esta pauta pero aún tiene atascos en el extrusor o el hotend, se recomienda abrir ligeramente la puerta frontal para permitir que parte del aire caliente escape y entre aire fresco en la cámara.
