En esta guía se mostrarán los pasos necesarios para limpiar y lubricar el extrusor y sus engranajes, asegurando un funcionamiento suave. Mantener el extrusor limpio y bien lubricado garantizará una mayor duración antes del reemplazo, además de asegurar que la calidad de impresión permanezca consistente.
¿Cuándo utilizar?
Esta guía debe utilizarse con regularidad, ya que el mantenimiento del extrusor es importante. Los residuos del filamento, el polvo y otras partículas pueden generar problemas en el extrusor con el tiempo.
En la imagen a continuación, se muestra un ejemplo de un extrusor utilizado durante ~400 horas sin mantenimiento.
Problemas comunes causados por un extrusor sucio
- Calidad inconsistente de impresión
- Obstrucciones en el filamento
- Desgaste prematuro de los componentes
En algunos casos, los engranajes del extrusor están dañados más allá de reparar y recomendamos comprar un kit de engranajes nuevos para un reemplazo rápido y sencillo.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Aceite lubricante o grasa
- 15 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños electrónicos adicionales y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora está encendida. Esto puede dañar los electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Pasos para limpiar el extrusor
1. Retirar el extrusor del cabezal
Comience desconectando cuidadosamente los cables del extrusor y el hotend, como se muestra en la imagen a continuación. Asegúrese de ser delicado al desconectar el cable de la cinta del sensor de filamento (el marcado con 1). Este cable es sensible y puede dañarse.

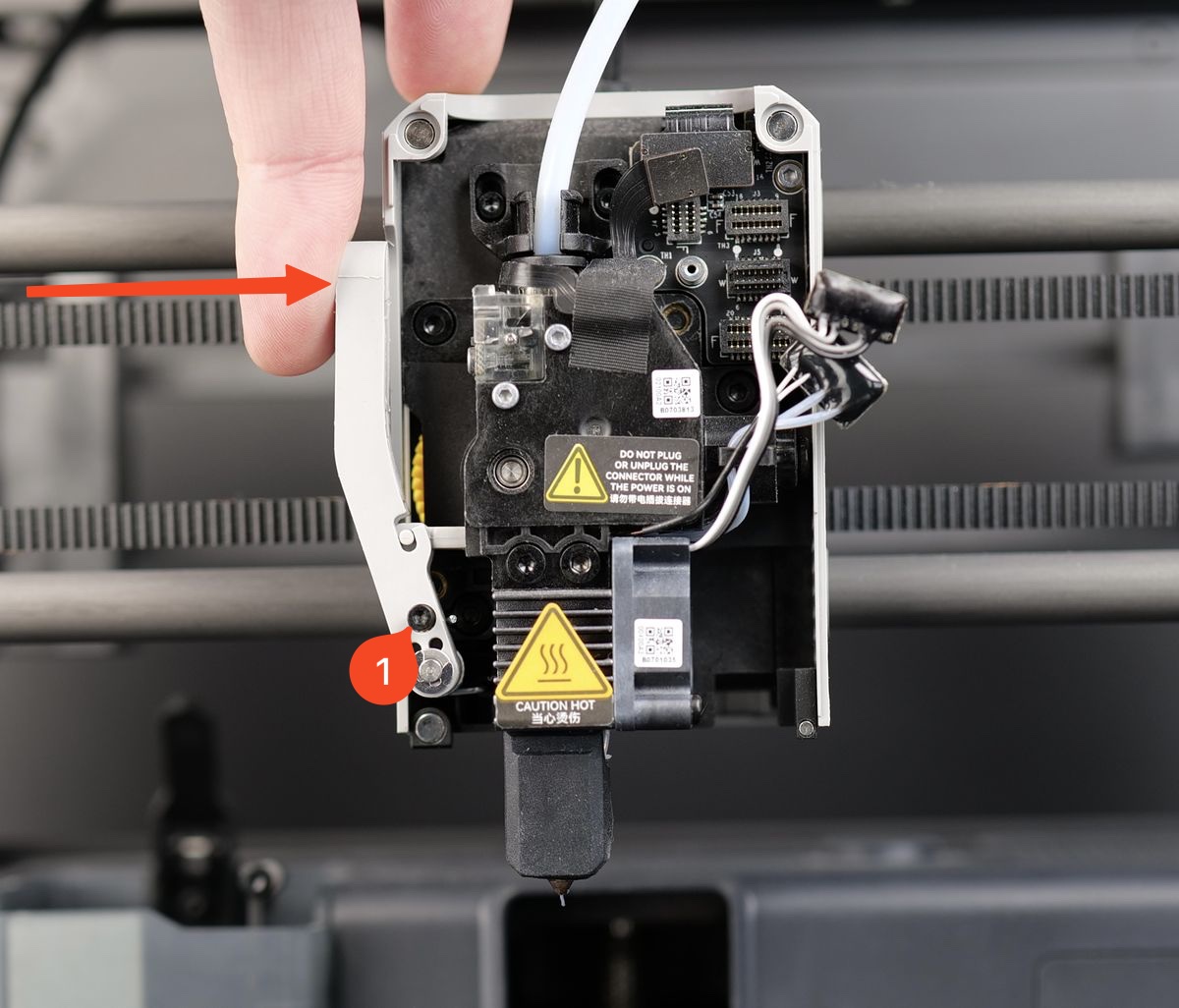

A continuación, debemos liberar el cortador de filamento. Mientras sostiene la palanca presionada, afloje el tornillo que lo sostiene. Después de aflojar el tornillo, suelte suavemente el cortador de filamento.
Al liberar la palanca, retire los primeros 3 tornillos que sostienen el extrusor, luego afloje ligeramente los tornillos numerados 4 y 5 para liberar la guía del filamento. Luego, empuje la guía del filamento hacia el extrusor, lo que permitirá retirar el tubo PTFE.

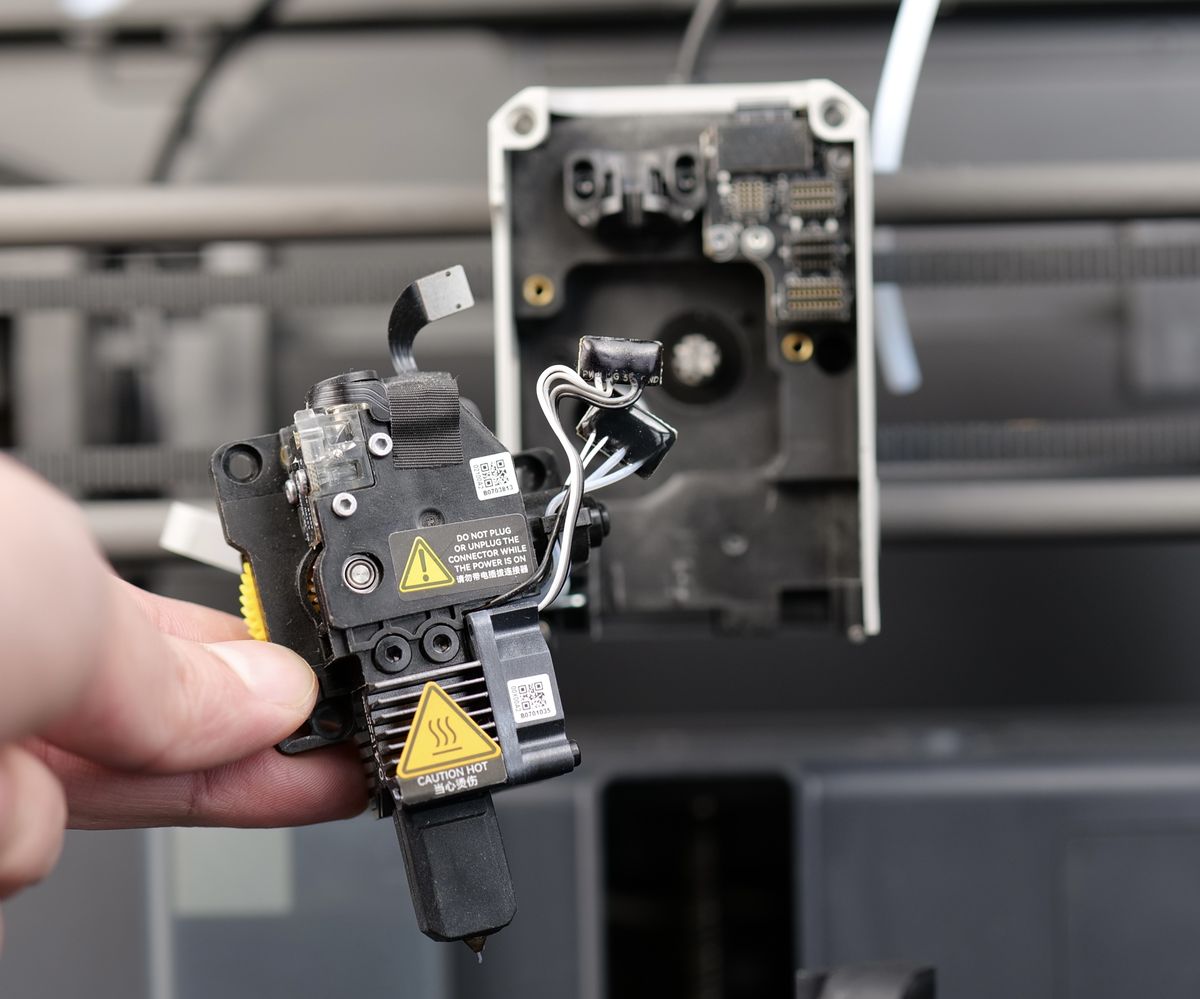

Ahora puede retirar toda la unidad del extrusor de la impresora.
2. Desmontar el extrusor

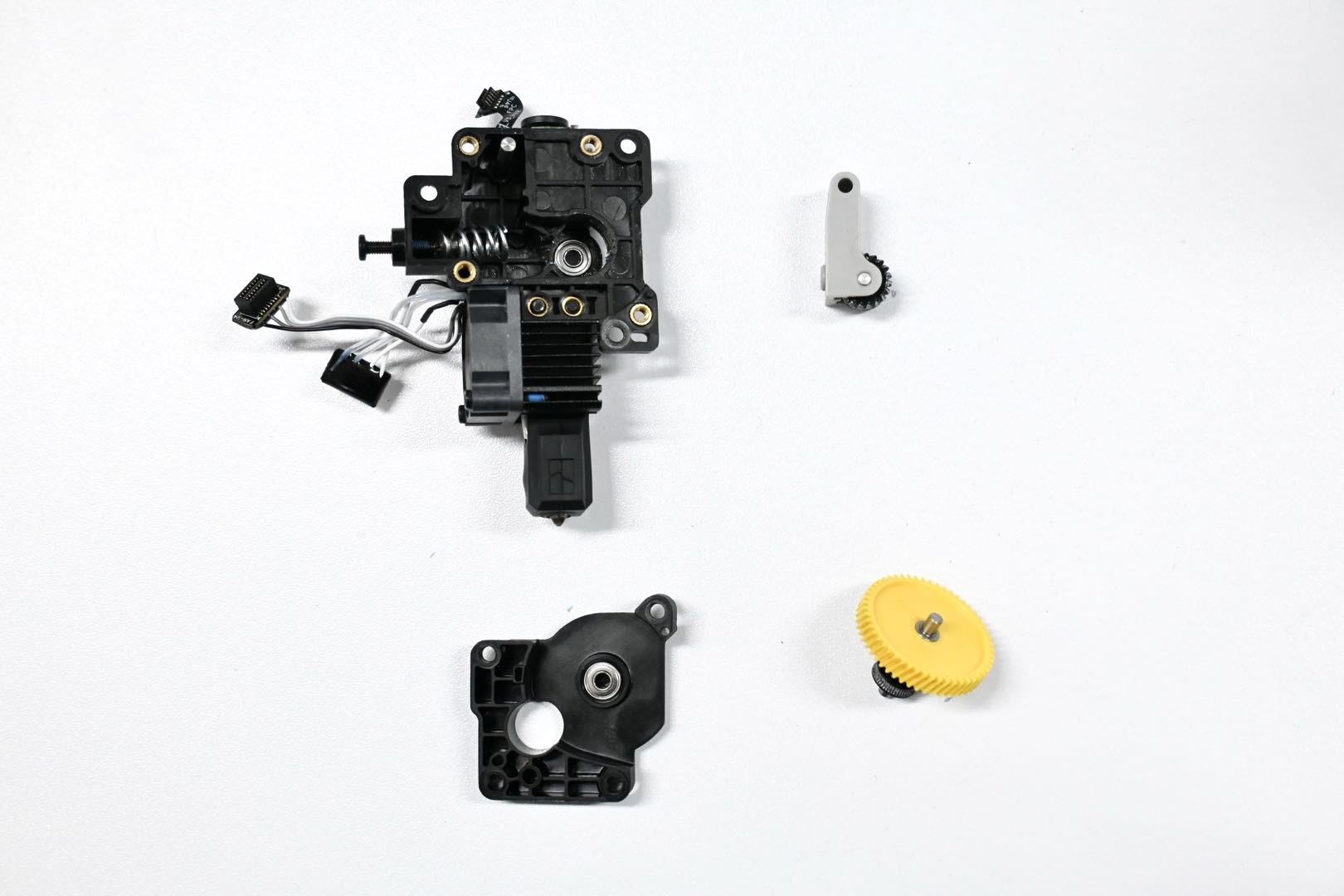

Una vez retirado el extrusor de la impresora, es momento de desmontarlo. Comience retirando los tornillos 1 a 4, como se muestra en la imagen a continuación.
El tornillo nº 5 se usa para el engranaje de idler. Este tornillo debe aflojarse a la mitad por ahora para liberar el resorte de tensión. Luego, tire del engranaje amarillo hacia usted para retirarlo. Lo mismo se puede hacer con el idler.
Nota: Si se pierde el cojinete al retirar el engranaje, no podrá extruir correctamente.
3. Limpiar los residuos del cuerpo del extrusor y componentes

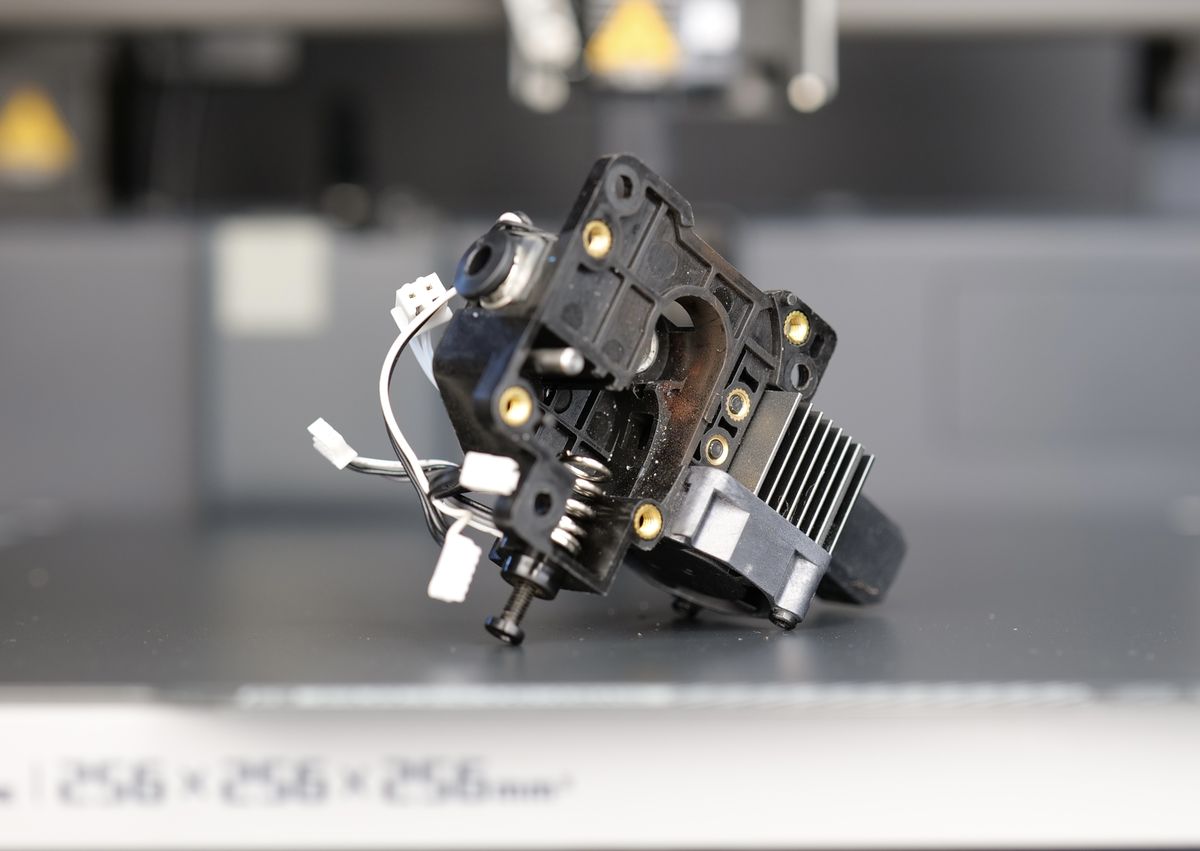

Como se observa en la imagen a continuación, este extrusor particular tiene mucha suciedad en su interior. Antes de volver a montar el extrusor, asegúrese de que toda la suciedad esté limpia. Puede utilizar un cepillo pequeño y aire comprimido para esta operación.
4. Lubricación del extrusor

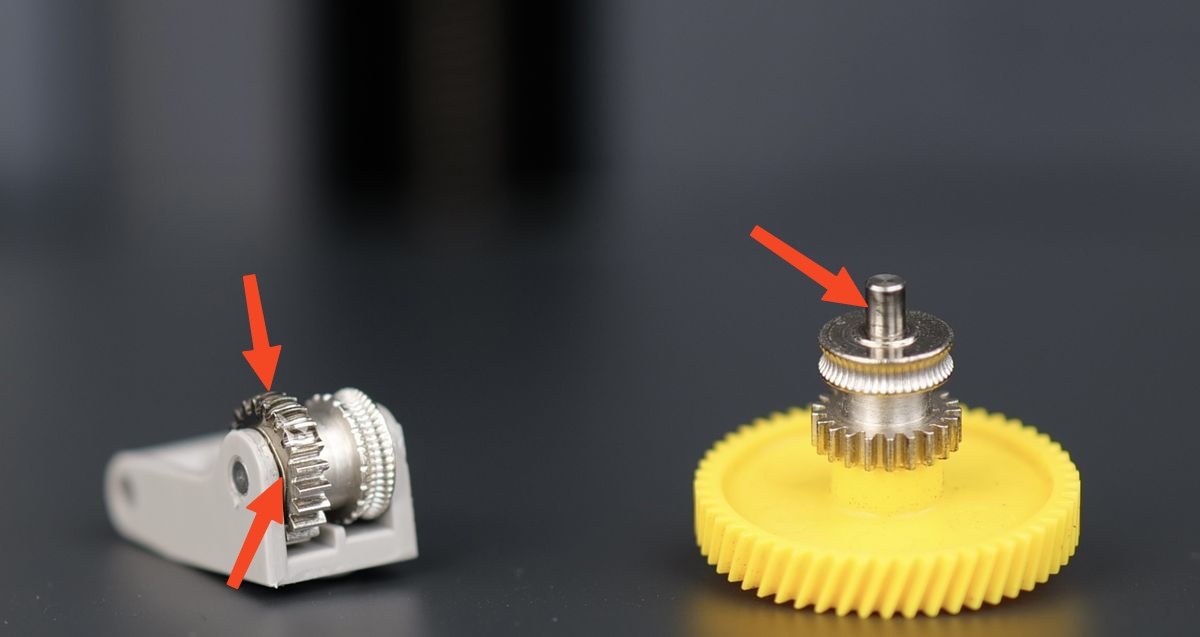

Antes de volver a montar el extrusor, es recomendable aplicar lubricante a los engranajes. Aplique una pequeña cantidad de lubricante en el engranaje de idler del extrusor y en los lados, como se muestra en la imagen a continuación.

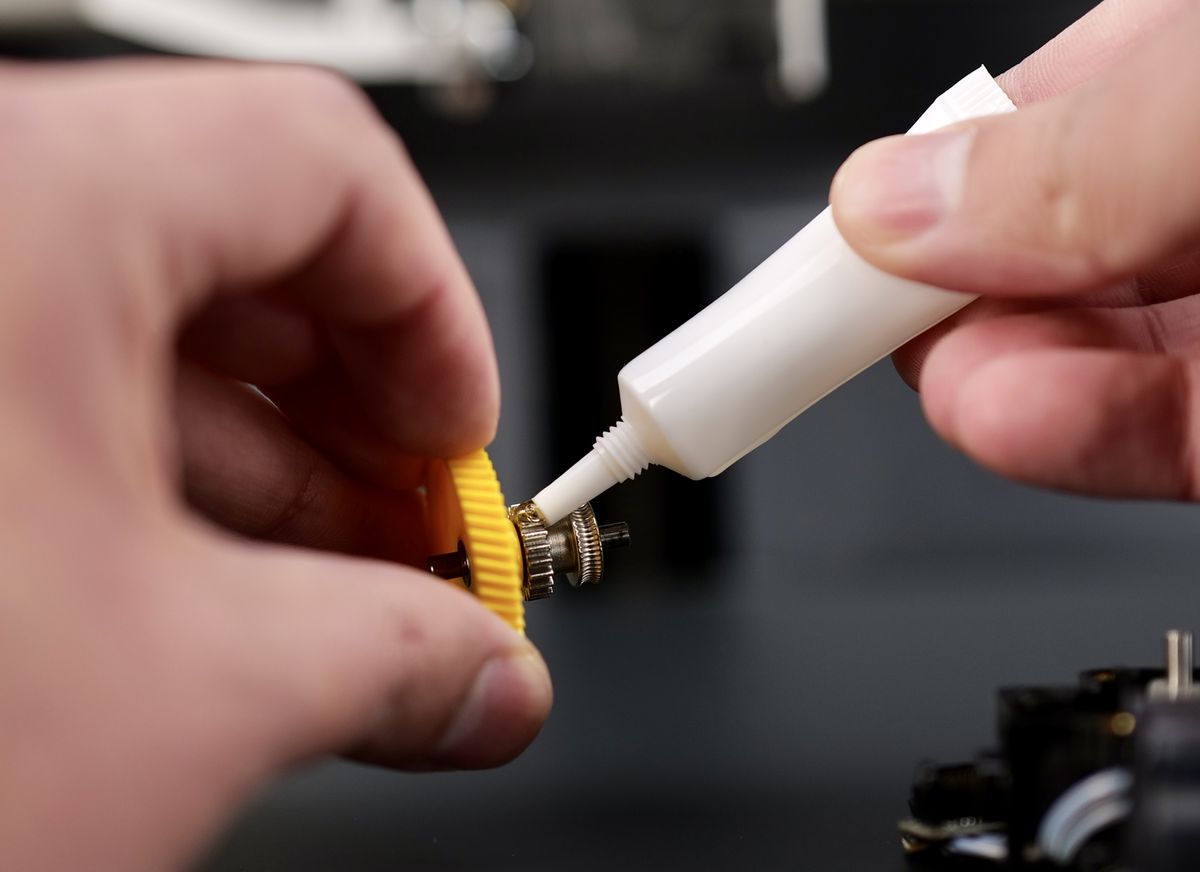

A continuación, también puede aplicar un poco de lubricante en el engranaje del extrusor, como se muestra en la imagen a continuación. Asegúrese de cubrir todos los lados, luego elimine el exceso antes de instalar el engranaje en el extrusor. Menos es más en este caso. Aplicar demasiado lubricante puede hacer que llegue a la ruta del filamento, lo cual no es deseable.
Finalmente, puede instalar el engranaje de nuevo en el cuerpo del extrusor y aplicar una pequeña cantidad de aceite alrededor de la sección mostrada en la imagen a continuación:
5. Montar el extrusor
- Instale el engranaje y el resorte.
- Coloque el engranaje grande en su lugar.
- Reemplace la cubierta trasera y use una llave hexagonal H2.0 para apretar los 4 tornillos.
- Gire el tornillo de tensión hasta que encaje.
- Gire manualmente el engranaje grande para verificar si gira normalmente.
6. Instalar el extrusor de vuelta en la impresora
Ahora que todo está limpio y lubricado, puede volver a instalar el extrusor en la impresora. Comience colocando el extrusor en su lugar e instalando nuevamente los tornillos del extrusor etiquetados 1, 2, 3. Luego, inserte el tubo PTFE en la parte superior del extrusor, levante la guía del filamento y apriete los tornillos etiquetados 4, 5.
A continuación, empuje la palanca del filamento como se muestra en la imagen a continuación y apriete el tornillo de la palanca.
Finalmente, reconecte todos los cables del extrusor y el hotend a la placa.
Tenga especial cuidado durante esta operación para asegurar que los conectores estén alineados correctamente.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa de la impresora después de esta operación, para garantizar un funcionamiento suave.
