Recordatorio importante: Los fibras de carbono mezcladas en los filamentos de fibra de carbono pueden causar irritación de la piel. Se recomienda usar guantes y tomar medidas de protección adecuadas al manipular piezas impresas.
1. Información básica del filamento
1.1 Introducción al filamento
A continuación se presenta una descripción general de cuatro filamentos de ingeniería reforzados con fibra de carbono. Para obtener información detallada del producto, puede hacer clic en el enlace correspondiente "Detalles del producto".
1.2 Características principales
La tabla siguiente compara los indicadores clave de rendimiento de los cuatro filamentos con ABS, incluyendo resistencia, tenacidad y resistencia al calor. También proporciona enlaces de descarga para la Hoja de Datos Técnicos (TDS) y la Hoja de Datos de Seguridad (MSDS).
1.3 Compatibilidad de hardware
Consejo: La impresión con boquilla de 0.6 mm suele ofrecer mejores resultados para ambos filamentos anteriores.
2. Preparación para imprimir
2.1 Secado del filamento
Los cuatro filamentos—PET-CF, PA6-CF, PPA-CF y PPS-CF—presentan diferencias significativas en el rendimiento en condiciones secas y húmedas. Para garantizar un rendimiento estable del filamento y una calidad de impresión consistente, se recomienda secar el filamento antes de imprimir y mantenerlo en estado seco durante la impresión.
La siguiente sección detalla las diferencias específicas de estos cuatro filamentos en condiciones secas y húmedas.
La tabla siguiente ilustra las diferencias de rendimiento mecánico de los cuatro filamentos en estado seco versus húmedo. La humedad puede reducir la resistencia y rigidez, afectando negativamente la calidad de impresión.
Cuando el filamento está en estado húmedo, el vapor interno de humedad se evapora a altas temperaturas, interrumpiendo la estabilidad del flujo del fundido extruido. Esto puede provocar problemas como hilos, goteo y textura superficial irregular. Como se muestra en la imagen a continuación: un barco impreso con filamento afectado por humedad (izquierda) versus filamento seco (derecha).

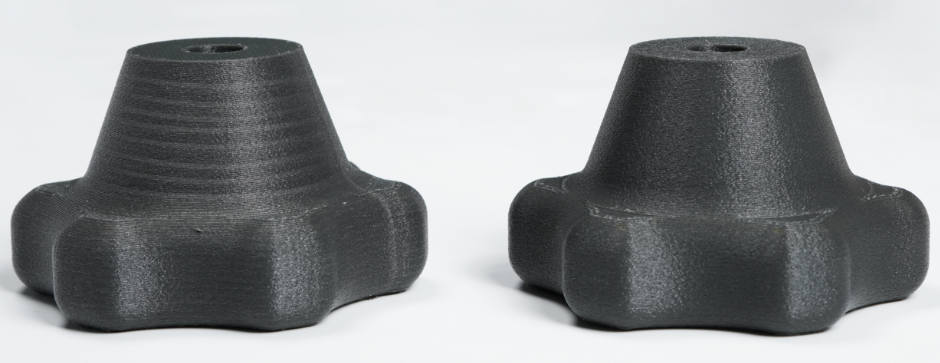

👇 PA6-GF húmedo (Izquierda) VS Seco (Derecha) PA6-GF
Para evitar que el filamento absorba humedad, puede seguir uno de los dos métodos siguientes:
2.2 Secado del filamento

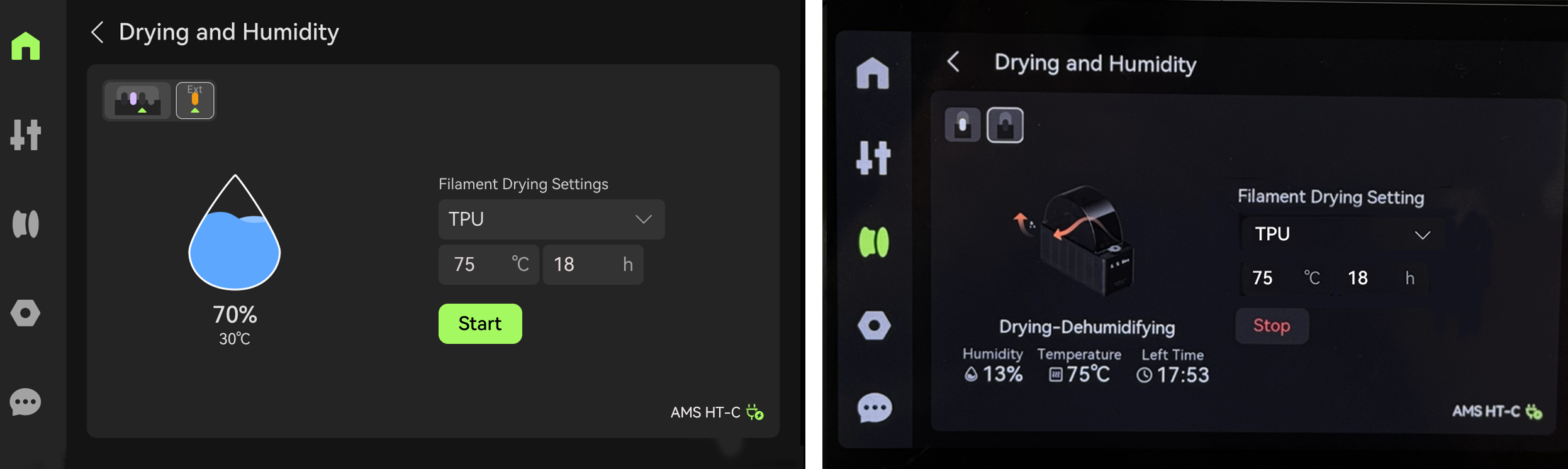

Las temperaturas y duraciones recomendadas para secar cada tipo de filamento son las siguientes:
Nota: Para instrucciones detalladas, consulte la Guía de secado de filamento antes de imprimir.
Nota:
- Al secar filamento en la cama caliente, gire el carrete cada 6 horas y cubra con la caja de empaque del filamento o una carcasa de PC.
2.3 Sellado durante la impresión
Se recomienda fuertemente sellar el filamento con AMS HT después de secarlo antes de imprimir. Esto ayuda a evitar la absorción de humedad durante la impresión, lo que puede degradar la calidad de impresión.
Al utilizar el filamento, AMS HT solo sirve para sellar y secar el filamento; no se usa su función de alimentación. Por lo tanto, el filamento debe alimentarse a través del puerto de salida TPU en la placa trasera de H2D o H2S. Puede seguir los pasos a continuación para la instalación:
Paso 1: Corte un tubo PTFE de 50 mm de largo y doble ligeramente para mantener una forma curva, lo que facilitará la alimentación del filamento posteriormente. Luego, retire el tapón de silicona en la parte trasera de AMS HT, inserte el tubo PTFE con el lado elevado hacia arriba en el pequeño agujero del tapón de silicona, y asegúrese de que unos 5 mm del tubo estén insertados en AMS HT.
Paso 2: Verifique la dirección del filamento, coloque el carrete del filamento en AMS HT y alimente el filamento hacia arriba a través del tubo PTFE.
Paso 3: Asegure la tapa de AMS HT, y la instalación estará completa.
Adicionalmente, puede consultar otros ejemplos en el sitio web del modelo que reducen la resistencia de alimentación y mejoran el almacenamiento hermético. Entre ellos, modificar un contenedor de arroz es una solución económica y práctica. Puede buscar "caja de arroz para secar" en MakerWorld para obtener más soluciones de almacenamiento para filamentos.
2.4 Ajuste del ángulo de alimentación del filamento
-
Los filamentos PET-CF, PPA-CF y PPS-CF son frágiles y propensos a romperse. Por lo tanto, es necesario ajustar el ángulo de alimentación para evitar que el filamento se rompa en la ruta de alimentación, lo que podría causar fallas en la impresión. Siga los pasos a continuación para una alimentación adecuada.
-
El filamento PA6-CF es más flexible que los tres filamentos anteriores. Al usarlo en el H2D, no es necesario asegurar la boquilla izquierda.
Serie H2
- H2D (para PET-CF, PPA-CF, PPS-CF)

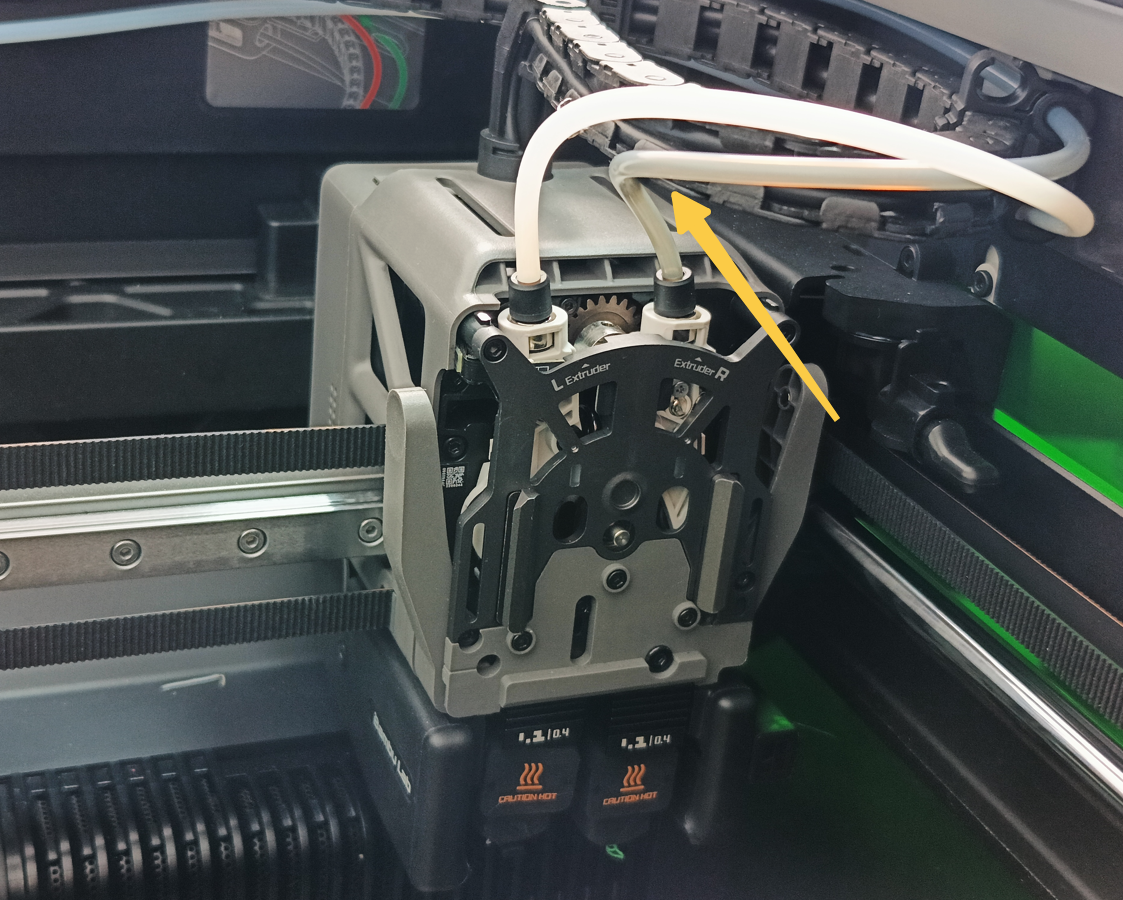

Como se muestra en la imagen a continuación, cuando el cabezal regresa a la posición trasera de la cama caliente, podría colisionar con el límite derecho. En este punto, el tubo de filamento se dobla significativamente, especialmente en el hotend derecho, lo que aumenta el riesgo de rotura del filamento dentro del tubo. Por lo tanto, se recomienda imprimir estos filamentos utilizando el hotend izquierdo.
- H2S (para PPA-CF, PPS-CF)

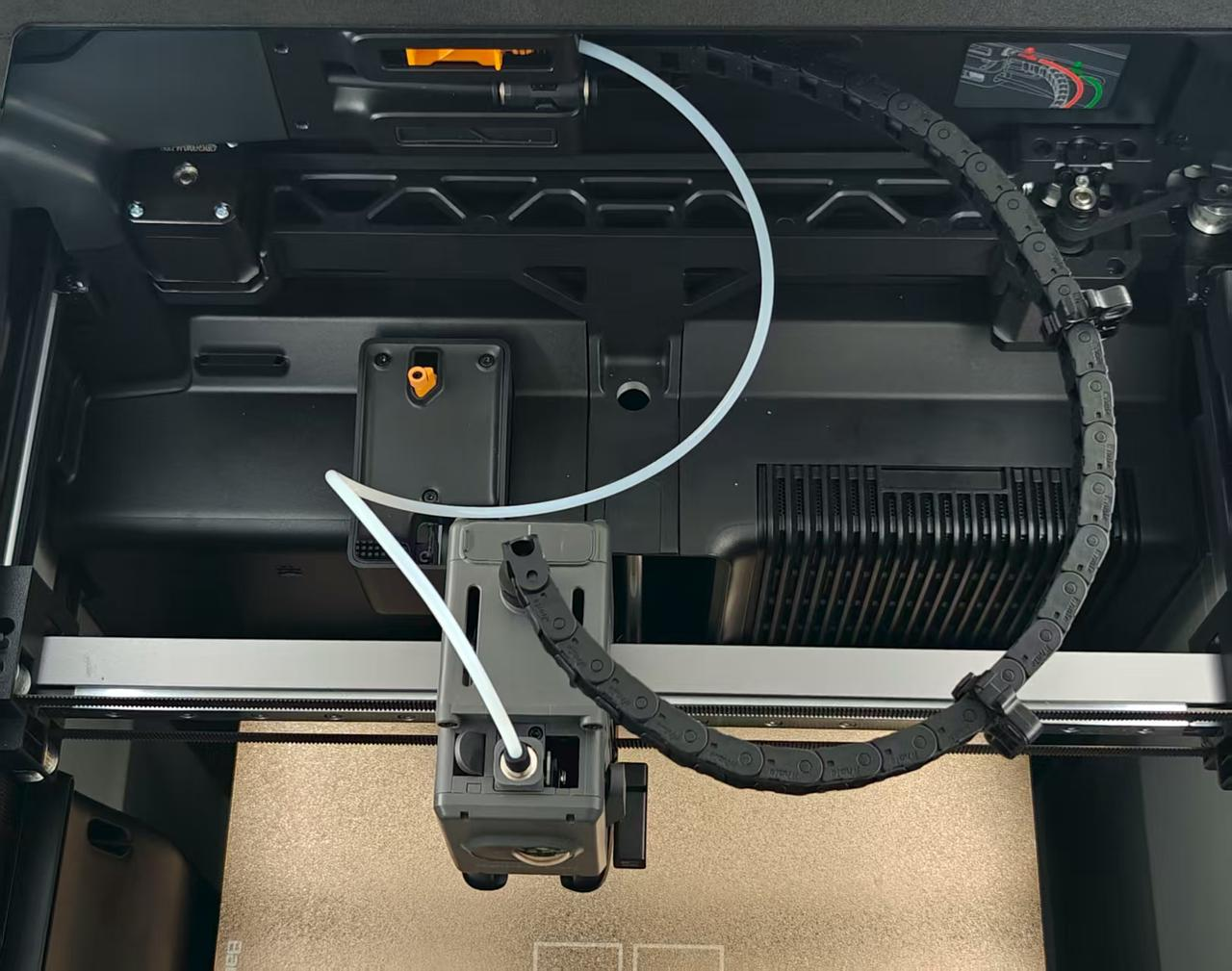

Se recomienda girar el tubo de filamento a la posición mostrada en la imagen a continuación.
Para instrucciones detalladas, consulte: Guía de impresión H2S PPA/PPS-CF

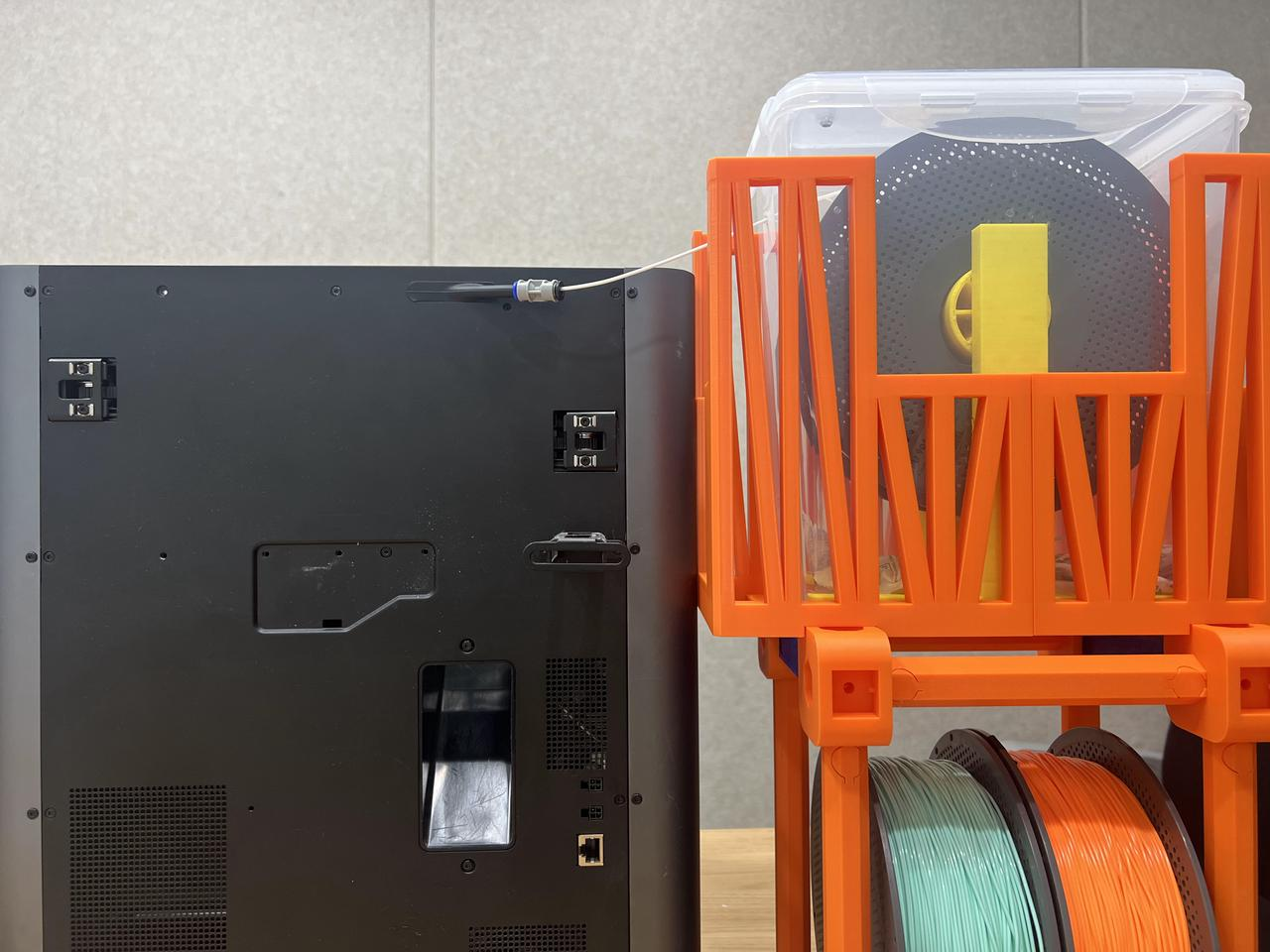

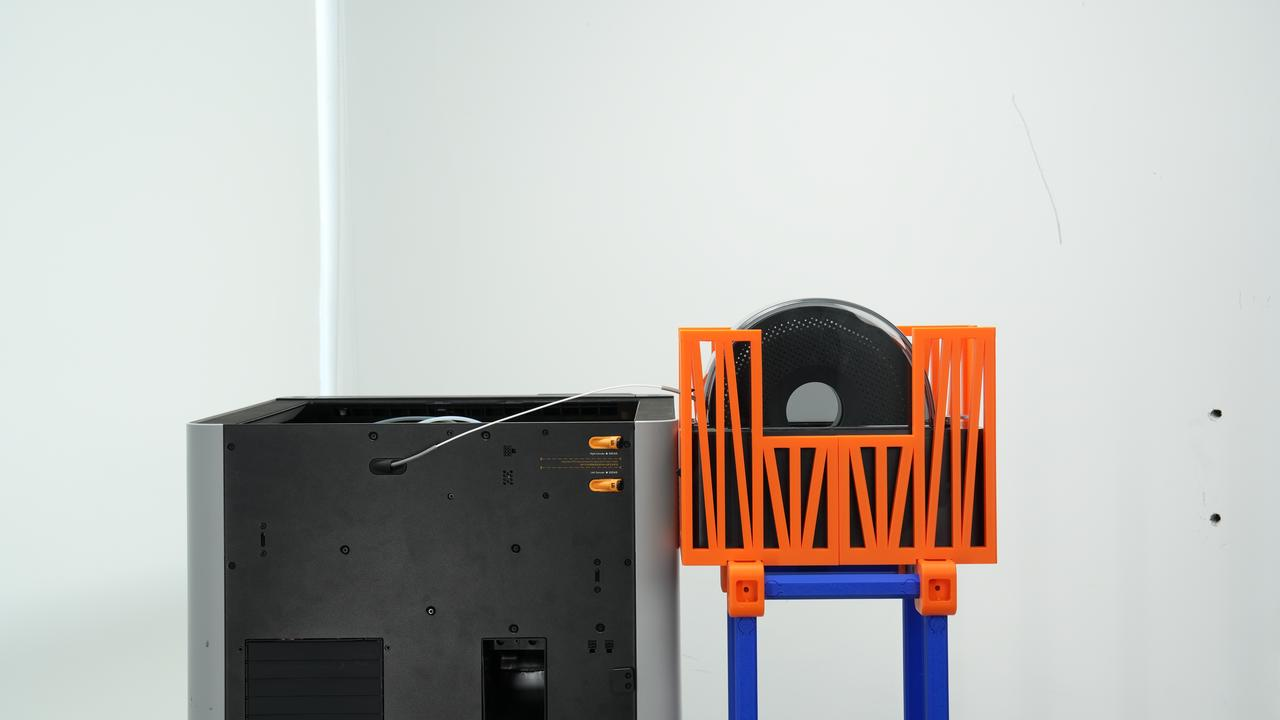

Alimente el filamento a través del puerto de salida de TPU ubicado en la parte trasera del H2D, como se muestra en la imagen a continuación.
Serie X / P
Al conectar a la serie X / P, es importante evitar ángulos excesivos de doblado del filamento.
2.5 Preparación de la placa de impresión
Los filamentos mencionados anteriormente son filamentos de alta temperatura y pueden experimentar deformación durante la impresión. Esto se debe principalmente a dos factores:
-
Expansión y contracción térmica: Las propiedades físicas del material causan contracción y deformación al enfriarse.
-
Alta cristalinidad (por ejemplo, PET-CF): Durante el enfriamiento, las cadenas moleculares se reorganizan en una estructura cristalina regular, lo que provoca contracción volumétrica. El estrés interno resultante puede acumularse y causar deformación.
Se recomienda fuertemente limpiar completamente la placa de impresión y aplicar pegamento Bambu Lab antes de imprimir. Esto puede mejorar significativamente las tasas de éxito de impresión: Cómo usar el pegamento Bambu Lab.
Nota: Se recomienda usar Pegamento Líquido Bambu Lab para placa de impresión.
2.6 Aumento de la temperatura de la cámara
Aumentar adecuadamente la temperatura de la cámara puede reducir efectivamente el estrés interno causado por la contracción del material durante la impresión, mejorando así la tasa de éxito y la calidad de impresión de los filamentos de ingeniería.
- Temperatura activa de cámara: Las impresoras de la serie H2 y X1E están equipadas con un sistema de control activo de temperatura de cámara que suprime eficazmente la deformación. La configuración predeterminada habilita automáticamente esta función. Si se requieren ajustes adicionales de temperatura de cámara, consulte la Guía de configuración de temperatura de cámara en Bambu Studio.
- Precalentar la placa de impresión: Aumentar la temperatura de la cama eleva indirectamente la temperatura de la cámara. Si la temperatura ambiente es baja, las impresoras X1C y P1S pueden precalentar la cama hasta la temperatura máxima durante 15 minutos antes de iniciar la impresión.
Al mismo tiempo, evite una tasa de relleno superior al 50% y un conteo de paredes mayor a 6 capas para reducir la contracción. Para la mayoría de las piezas no estructurales con requisitos de resistencia bajos, las 2 paredes predeterminadas y un 15% de relleno son suficientes. Para orientación detallada, consulte la Guía de prevención de deformación.
3. Almacenamiento y post-procesamiento del filamento
3.1 Almacenamiento hermético del filamento
Después de secar el filamento, almacénelo en un contenedor hermético con desecante o en el AMS durante su uso para evitar que absorba humedad nuevamente. Si almacena el filamento en el AMS, asegúrese de que el desecante interior sea efectivo y mantenga siempre el AMS cerrado adecuadamente. Si el desecante ya no es efectivo (se recomienda reemplazarlo periódicamente), reemplace el desecante y seque el filamento antes de la próxima impresión.
3.2 Post-procesamiento del modelo
3.3 Post-procesamiento del equipo
Después de imprimir filamentos de alta temperatura, cargar un filamento de baja temperatura a veces puede causar problemas de extrusión. Esto se debe a que los puntos de fusión de los filamentos de alta y baja temperatura difieren, impidiendo que el filamento de baja temperatura empuje eficazmente el filamento anterior. Los siguientes métodos pueden ayudar a resolver esto:

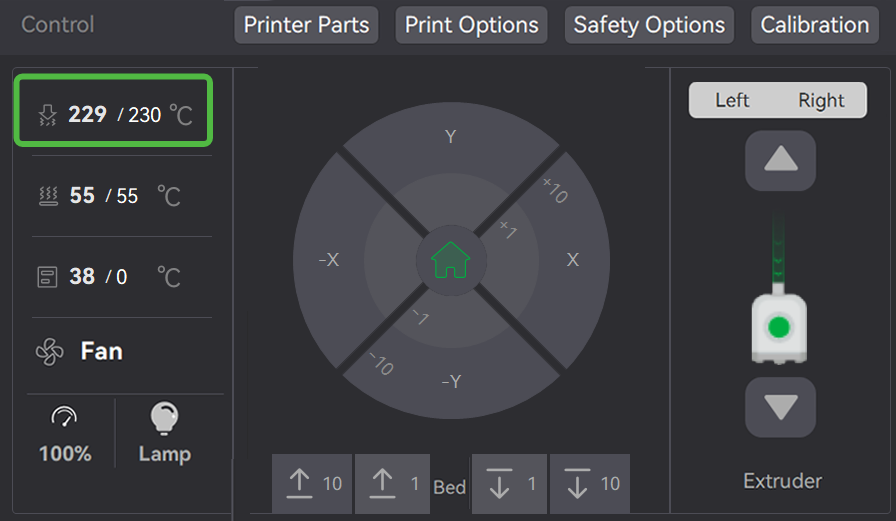

- Configure el hotend a la temperatura de extrusión del filamento anterior de alta temperatura (por ejemplo, PPS a 320 °C), luego cargue una nueva sección de filamento de baja temperatura (por ejemplo, PLA).

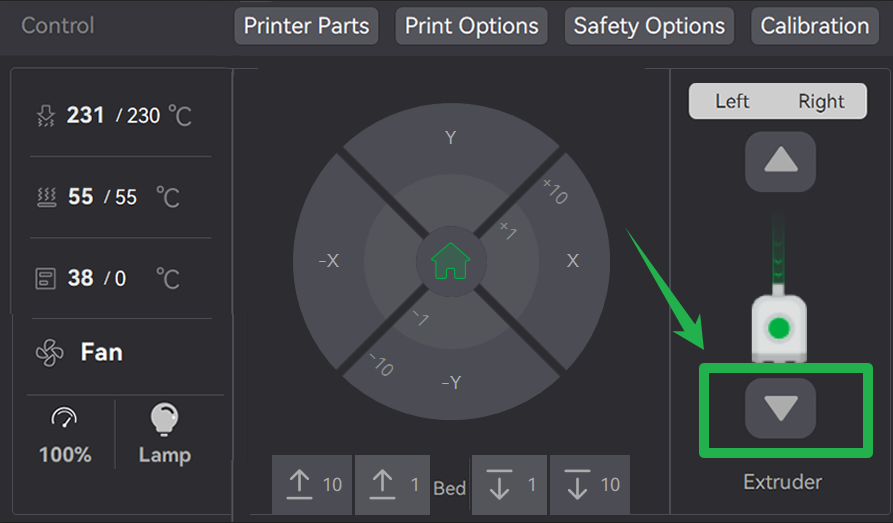

- Presione el botón de extrusión manual y deténgase una vez que pueda ver que el PLA recién cargado está siendo extruido.
4. Problemas comunes de impresión y soluciones
4.1 El filamento no se extruye
Los filamentos reforzados con fibra de carbono pueden solidificarse y acumularse dentro de la boquilla durante sesiones prolongadas de impresión. Si experimenta fallas de extrusión, consulte la Guía de limpieza de obstrucciones en boquilla para resolver el problema.
4. Problemas comunes de impresión y soluciones
4.1 Deformación del modelo
En comparación con PLA, los filamentos de ingeniería son más propensos a la contracción y deformación durante la impresión. Los siguientes dos métodos pueden ayudar a reducir el riesgo de deformación.
4.2 Fugas

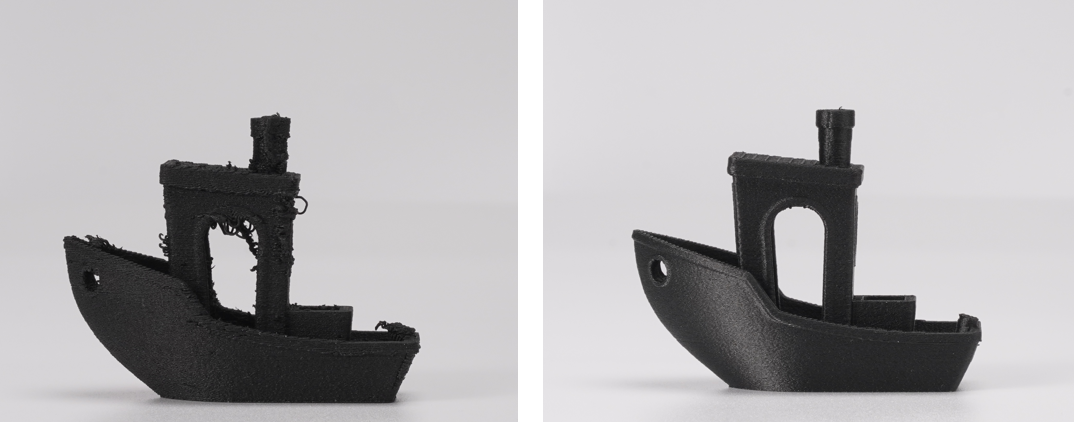

Si experimenta problemas de impresión similares, se recomienda primero seguir el procedimiento de secado mencionado anteriormente y realizar un secado proceso.
4.3 Deformación del modelo
Los filamentos de ingeniería son más propensos a la contracción y deformación durante la impresión. Los siguientes dos métodos pueden ayudar a reducir el riesgo de deformación.
4.3.1 Aumentar la adherencia de la placa de impresión y el modelo
-
Mejorar la adherencia de la placa de impresión: Aplicar pegamento líquido o un stick de pegamento en la placa de impresión (como se muestra en la imagen izquierda).
-
Habilitar un brim: Aumentar el área de contacto entre el modelo y la placa de impresión (como se muestra en la imagen derecha).
4.3.2 Controlar la temperatura de cámara para reducir la contracción
-
Característica de temperatura activa de cámara: Algunas impresoras están equipadas con una característica de temperatura activa de cámara, que puede reducir significativamente la deformación del modelo. Para instrucciones detalladas, consulte la Guía de configuración de temperatura de cámara en Bambu Studio.
-
Aumentar la temperatura de cámara mediante la cama calentada: Para impresoras sin control de temperatura activa de cámara, puede elevar indirectamente la temperatura de la cámara aumentando la temperatura de la cama calentada. Cuando la temperatura ambiente es baja, se recomienda que las impresoras X1C y P1S precalienten la cama hasta la temperatura máxima y esperen 15 minutos antes de iniciar la impresión.
-
Sugerencias de optimización de parámetros:
- Evite usar una tasa de relleno superior al 50% para reducir la contracción del material.
- Para la mayoría de las piezas no estructurales con requisitos de resistencia bajos, las 2 paredes predeterminadas + 15% de relleno son suficientes.
- Para más detalles, consulte la guía oficial Guía de prevención de deformación.
Nota: Si experimenta problemas de impresión no cubiertos anteriormente, puede consultar este enlace y seguir las soluciones correspondientes según los síntomas visuales mostrados: Problemas de calidad de impresión y soluciones
5. Ajustes avanzados
5.1 Mejora de la calidad superficial
Al imprimir filamentos de alta temperatura, se recomienda mantener una velocidad constante de la pared exterior para garantizar un brillo superficial uniforme. La velocidad de impresión recomendada no debe exceder los 100 mm/s.
La configuración predeterminada de altura de capa para el tamaño de boquilla correspondiente ya está optimizada para una buena calidad de impresión. Usar la configuración predeterminada generalmente logra resultados satisfactorios. Para modelos más complejos, reducir aún más la velocidad de impresión puede ayudar a mejorar la terminación superficial.
Dado que los filamentos que contienen fibra de carbono o fibra de vidrio aumentan el riesgo de obstrucción en la boquilla, se recomienda usar una boquilla de 0.6 mm para un mejor rendimiento.
Las velocidades de impresión recomendadas comunes para diferentes filamentos son las siguientes:
Nota: El ajuste preciso de parámetros debe adaptarse según el modelo y las características específicas del filamento.
5.2 Mejora de la resistencia del modelo
- Aumentar el número de capas de pared e densidad de relleno Puede mejorar la resistencia mecánica del modelo ajustando el conteo de paredes y la densidad de relleno. Se recomienda mantener capas de pared ≤ 6 y densidad de relleno ≤ 50%, y usar “Gyroid” como patrón de relleno esparcido. Los parámetros específicos deben ajustarse gradualmente según el rendimiento de impresión real. Tenga en cuenta que un relleno y conteo de paredes más altos aumentan el riesgo de deformación por contracción al enfriar. Cuando se requiere mayor resistencia, se recomienda aplicar pegamento en la placa de impresión o agregar un brim en Bambu Studio para mejorar la adherencia.
Nota: Aumentar el conteo de paredes y la densidad de relleno puede elevar el riesgo de deformación por contracción al enfriar. Para impresiones enfocadas en resistencia, aplique pegamento en la placa de impresión o agregue un brim en Bambu Studio para mejorar la adherencia.
- Determine the force direction on the model
Before printing, it is recommended that you first consider the main force direction of the model in actual use. Then, adjust the printing orientation accordingly, with the force direction ideally forming a 90-degree angle with the extrusion plane of the filament. This can significantly enhance the strength and durability of the printed model.
You can refer to the diagram below to compare different placement methods and determine whether the current printing orientation is close to the optimal force direction for the model.
- Use Modifiers to Increase Local Strength
For example, in the case of a Spanner Model , both ends bear the main stress during actual use and therefore require higher structural strength.
At this point, you can add modifiers to both ends of the wrench (for example, two cylinders adjusted in shape and position) to ensure the modifiers fully cover the areas that need reinforcement. Then, increase the infill density within these modifier regions to a higher value (e.g., 50%) to enhance strength locally.
After slicing, you can clearly observe in the preview that the areas covered by the modifier have a significantly increased infill density, effectively enhancing the mechanical strength of these critical sections.
\
Important Reminder: If a modifier does not fully cover the model’s cross-section, changing the wall count inside that modifier can create discontinuous toolpaths (as shown below). Walls are printed as continuous contours; if the modifier’s coverage is incomplete, the modified region will produce a break in the wall toolpath relative to the main body. Be sure to carefully inspect the sliced preview for this issue before printing.
5.3 Support Parameter Settings
You can try using normal supports, which provide significantly better stability compared to tree supports, though they can be more difficult to remove. If the model is not suitable for normal supports, you can switch to Hybrid Tree, allowing the software to automatically generate normal supports in appropriate areas.
5.4 High-Temperature Filament Bridging
Since high-temperature filaments require higher nozzle extrusion temperatures, the molten filament cannot cool and solidify quickly in the air. When printing bridged or overhanging layers, it may sag noticeably due to insufficient cooling.
If your model contains long bridging sections, it is recommended to generate support structures beneath them. Supports provide necessary mechanical backing for the molten filament, preventing drooping and ensuring print quality.
End Notes
We hope this guide has provided clear and practical support.
If the issue remains unresolved, please submit a support ticket and include your recent printer logs and additional pictures or other details. Our technical team will review your request and provide detailed assistance. You can also visit Bambu AI, which can instantly answer common questions and provide you with operational guidance.
