Fenómeno
Utilice esta guía si el AMS 2 PRO no se enciende. Los síntomas típicos incluyen que el indicador LED del AMS permanece apagado, no hay detección o movimiento de filamento, y la impresora no reconoce el AMS aunque la impresora en sí se encienda normalmente.
1. Confirme que la impresora funcione correctamente
Primero, asegúrese de que la impresora funcione normalmente. Verifique que se encienda sin problemas, que los ventiladores y los indicadores LED estén activos, y que la pantalla táctil responda. Asegúrese de desconectar el AMS de la impresora.
Si la impresora no se enciende o presenta algún problema, debe resolverlos antes de troubleshootear el AMS.
2. Inspeccione el estado del AMS
Después de encender la impresora, observe el AMS. La ubicación del indicador LED se muestra en la imagen a continuación. Si el indicador LED del AMS no se enciende y el AMS no responde, continúe con los siguientes pasos.
Si el LED funciona, mostrando cualquier estado LED, haga clic aquí para revisar la solución de problemas del estado LED del AMS 2 PRO.

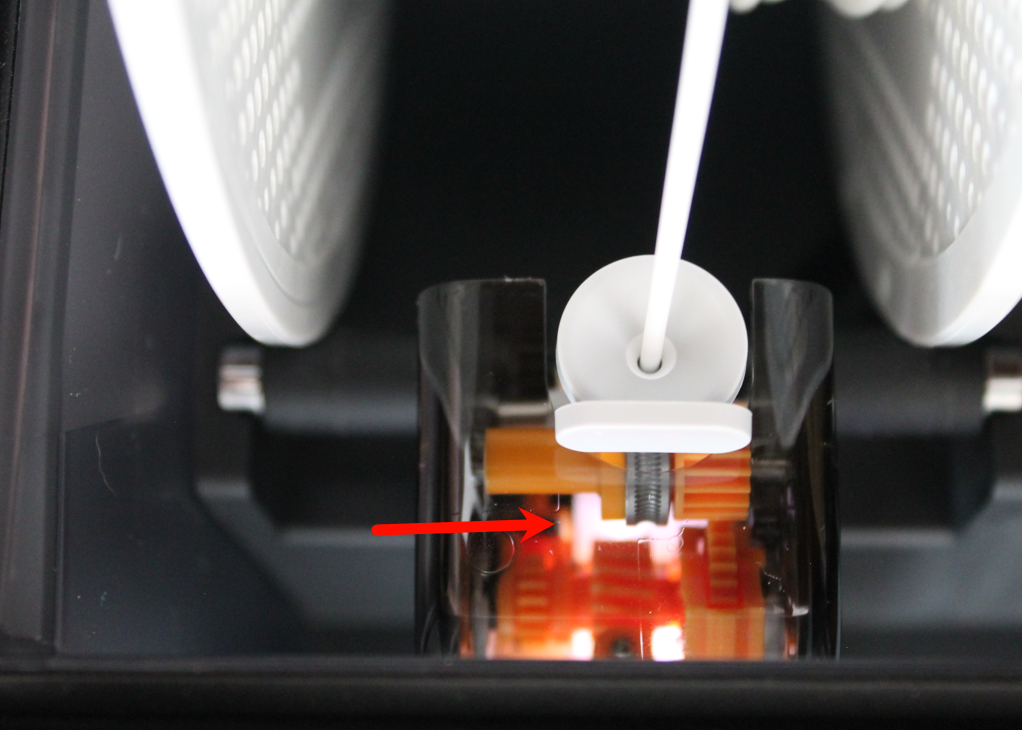

Cada alimentador de AMS tiene un LED interno; puede observar que cada unidad de alimentación se enciende, como se muestra a continuación:
Si su AMS 2 Pro no muestra ningún código de estado LED o ninguno de los LEDs se enciende, proceda al siguiente paso.
3. Reiniciar y reiniciar el sistema
Desconecte el AMS de la impresora, luego apague la impresora, desconectando el cable de alimentación. Espere al menos 30 segundos antes de reconectar todo. Conecte nuevamente la impresora, reconecte el AMS 2 PRO y confirme que esté bien asentado. Encienda la impresora nuevamente para ver si se resuelve el problema.
4. Pruebe con otro cable o AMS (si está disponible)
Si tiene acceso a un segundo cable de AMS, reemplace el original y pruebe nuevamente. Si está disponible otra unidad de AMS, conéctela al mismo puerto de la impresora. Esto ayudará a identificar si el problema proviene del AMS, del cable o de la impresora.
5. Verifique la conexión del cable del AMS

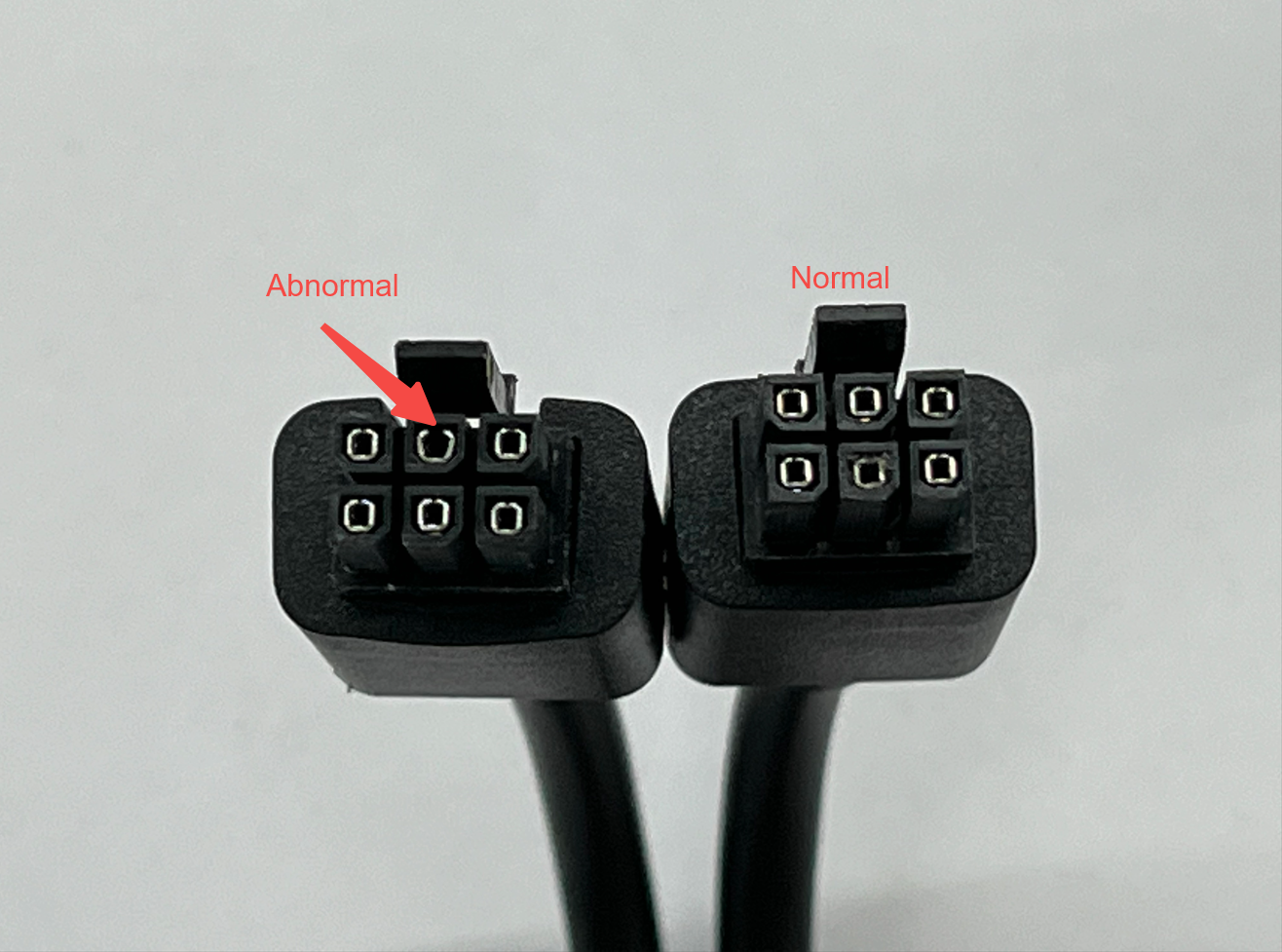

Inspeccione ambos conectores en busca de polvo, pines doblados o daños. Si algún pin parece dañado o defectuoso, el cable debe reemplazarse, el cable del AMS 2 PRO está disponible en la tienda Bambu Lab.
Si ambos conectores parecen intactos, proceda con el diagnóstico de la conexión del cable.
Utilice un multímetro para verificar la resistencia entre pines específicos en los cables del conector del AMS. Al comparar los valores medidos con los rangos normales conocidos, los usuarios pueden identificar si es probable que las placas principales estén fallando.
Siga el Guía de Medición de Resistencia y Diagnóstico de Fallas para Series AMS, este es el diagnóstico más sencillo de la placa principal sin desmontar el AMS 2 PRO.
Después de medir los pines, si sus mediciones difieren significativamente de la guía, podría haber un problema con la placa principal.
6. Pruebe la placa de alimentación
La placa de alimentación del AMS es una placa de circuito instalada en la parte trasera del AMS. Es responsable de recibir la salida de alimentación DC de la impresora y transmitir la alimentación a la placa principal del AMS. También realiza ciertas funciones de conmutación de comunicación.
⚠️Advertencia: Evite tocar cualquier parte de la placa de alimentación con las manos o herramientas metálicas, ya que esto podría causar lesiones o dañar los componentes.
Para estos pasos, desmonte el AMS 2 Pro para acceder a la placa de alimentación. Siga la guía paso a paso de desmontaje del AMS 2 PRO, completando los pasos 1, 2 y 3 para exponer la placa de alimentación.
Una vez que tenga acceso a la placa de alimentación, desconecte los conectores superiores. Con la sonda positiva (roja), toque el pin marcado (1), y con la sonda GND (negra), toque el pin marcado (2) o el pin marcado (3).

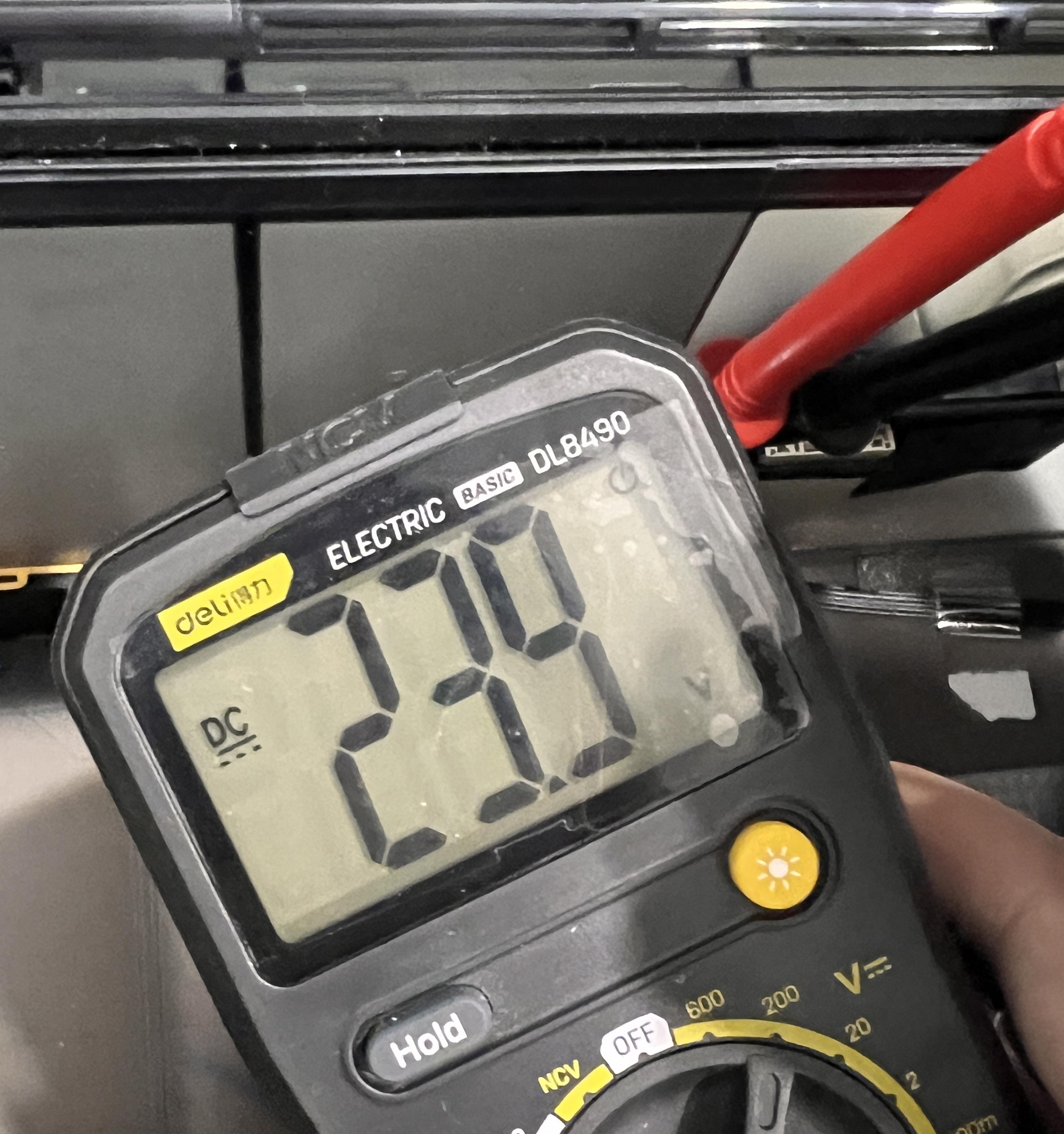

El multímetro debe leer 24V, como se ilustra en la imagen a continuación.
Si el multímetro no lee 24V, la placa de alimentación debe reemplazarse. Siga la Guía de Reemplazo de Placa Principal del AMS 2 Pro.
Obtenga una placa de repuesto: Tienda Bambu Lab - Reemplazo de placa de alimentación AMS 2 PRO
7. Pruebe la placa principal
La placa principal del AMS es la placa de alimentación central del AMS. Proporciona una serie de conectores a través de los cuales se conectan diversos componentes funcionales. Si desconectó la placa principal en los pasos anteriores, reconéctela a la placa de alimentación en este momento. Voltee cuidadosamente el ensamblaje interno del AMS boca abajo para exponer la placa principal. El propósito de este paso es verificar que la placa principal reciba la alimentación correctamente.
⚠️Advertencia: Evite tocar cualquier parte de la placa principal con las manos o herramientas metálicas, ya que esto podría causar lesiones o dañar los componentes.

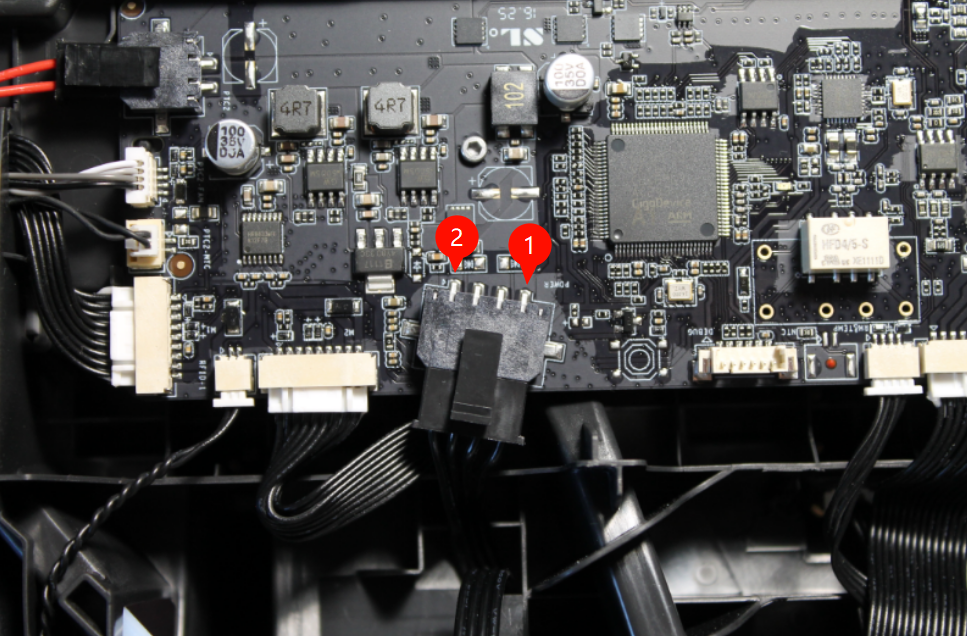

Con un multímetro, coloque la sonda GND (negra) en el pin de alimentación GND de entrada (1), y la sonda positiva (roja) en el pin de alimentación 24V de entrada (2). Asegúrese de que el multímetro esté configurado para medir voltaje DC con el rango adecuado seleccionado.
Si lee correctamente 24V, vuelva a ensamblar completamente el AMS 2 Pro y pruebe su funcionalidad. En algunos casos, simplemente desconectar y reconectar los cables puede restaurar la operación al resolver una mala conexión de pines causada por corrosión u otros problemas similares. Sin embargo, si el AMS sigue sin funcionar, esto podría indicar que la placa principal está defectuosa y requiere reemplazo.

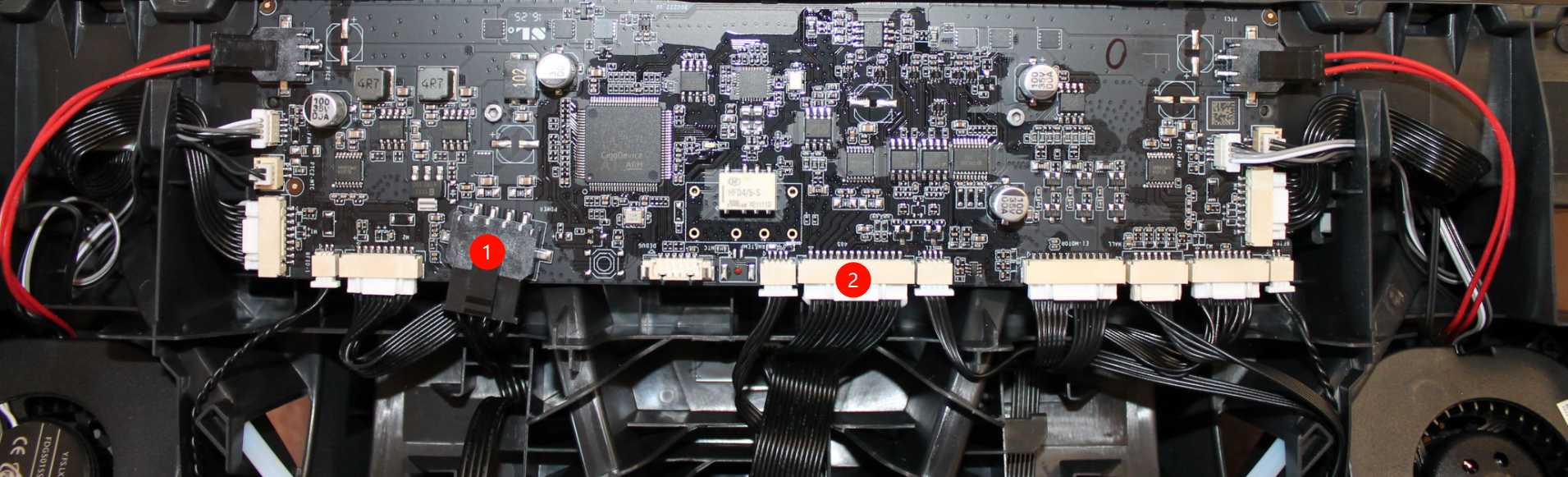

Si no lee 24V, desconecte todos los conectores de la placa principal excepto los dos cables provenientes de la placa de alimentación, marcados con (1) y (2) en la imagen a continuación. Encienda el AMS y mida nuevamente el 24V, conectándolo a la impresora 3D. Mida el 24V en el conector de alimentación (1) como se muestra anteriormente.

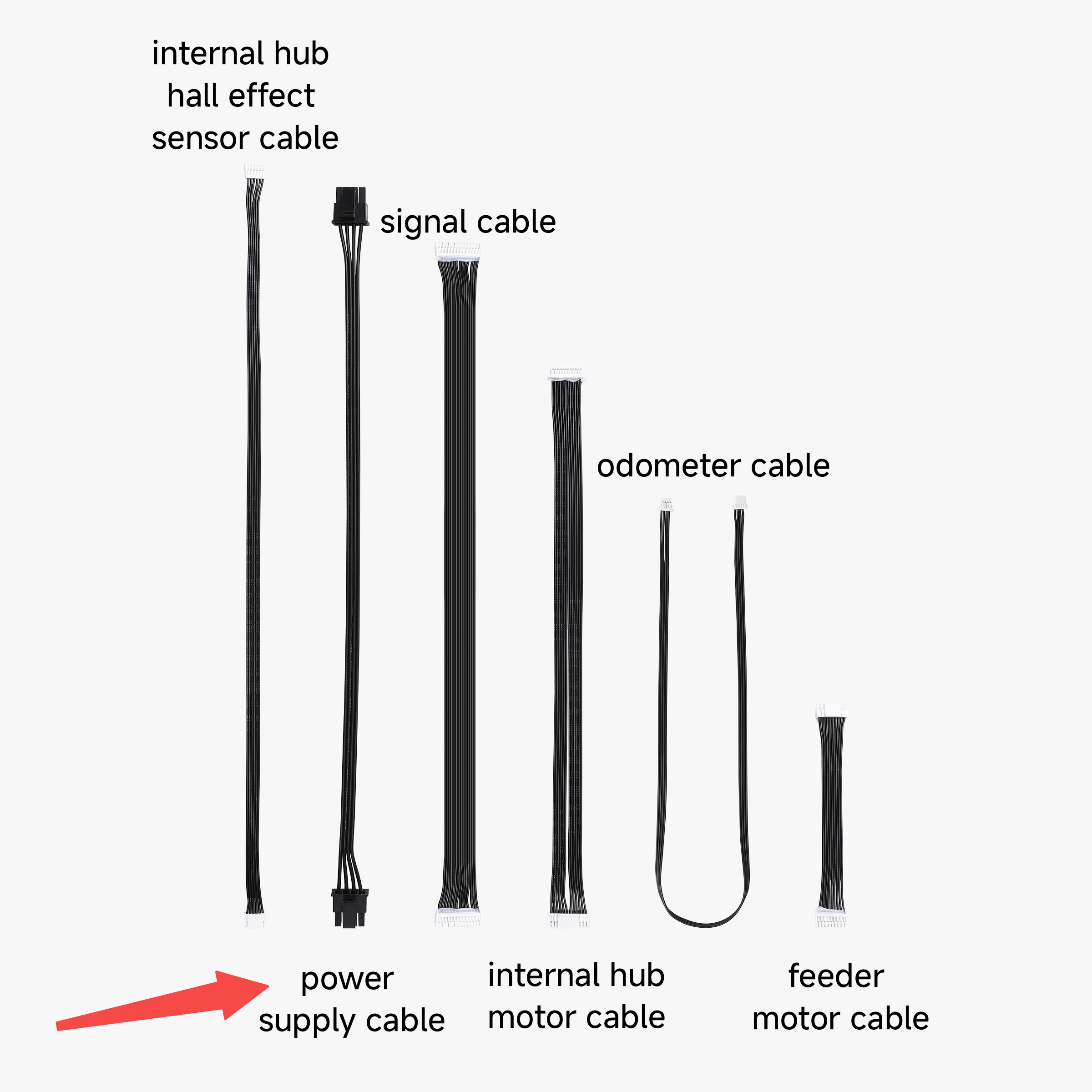

Si las mediciones aún no son las esperadas, priorice reemplazar el cable de alimentación. Consulte: Paquete de cable AMS 2 Pro. Si el problema persiste después de reemplazar el cable de alimentación en la placa de alimentación, entonces la placa principal debe verificarse. Consulte: Reemplazar placa principal del AMS 2 Pro.
Si las mediciones ahora son correctas, esto indica un problema con uno de los alimentadores o el hub. Reconecte uno a uno hasta identificar cuál está defectuoso.
Siga la Guía de Reemplazo de Unidad de Alimentador del AMS 2 Pro.
Siga la Guía de Reemplazo de Unidad Interna de Hub del AMS 2 Pro.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
