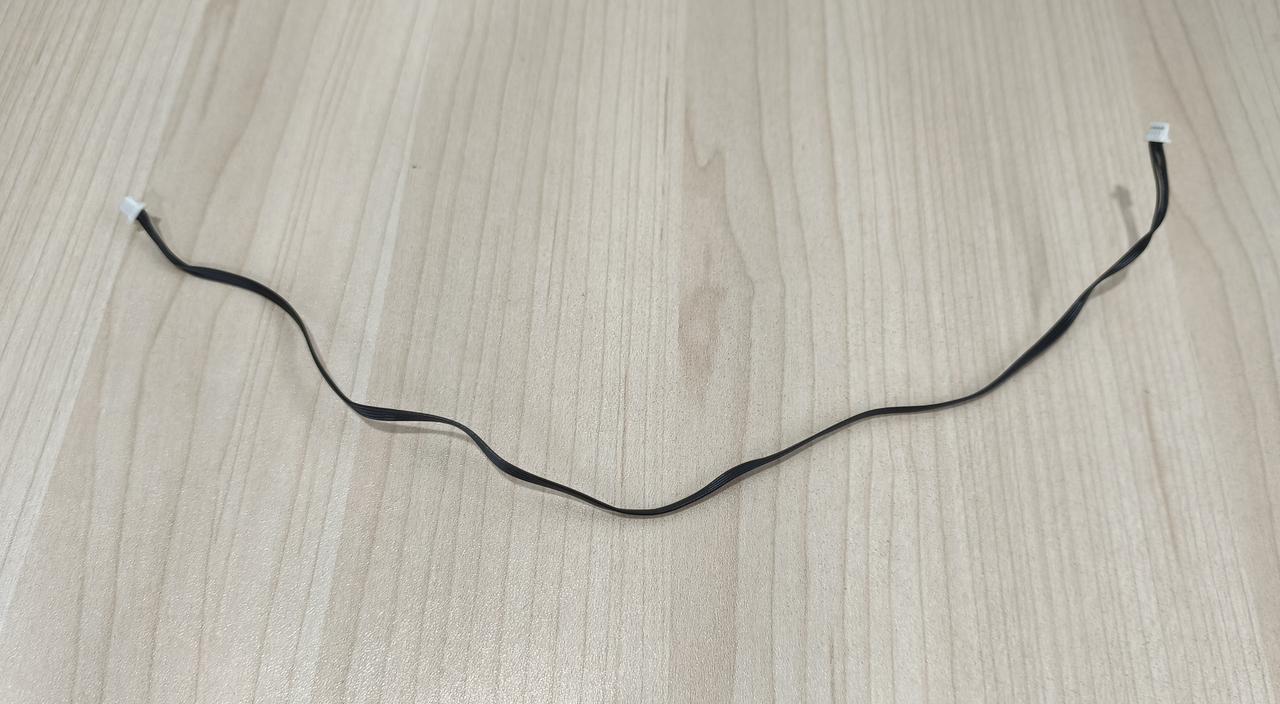

Paquete de Cables AMS 2 Pro (6 en 1)

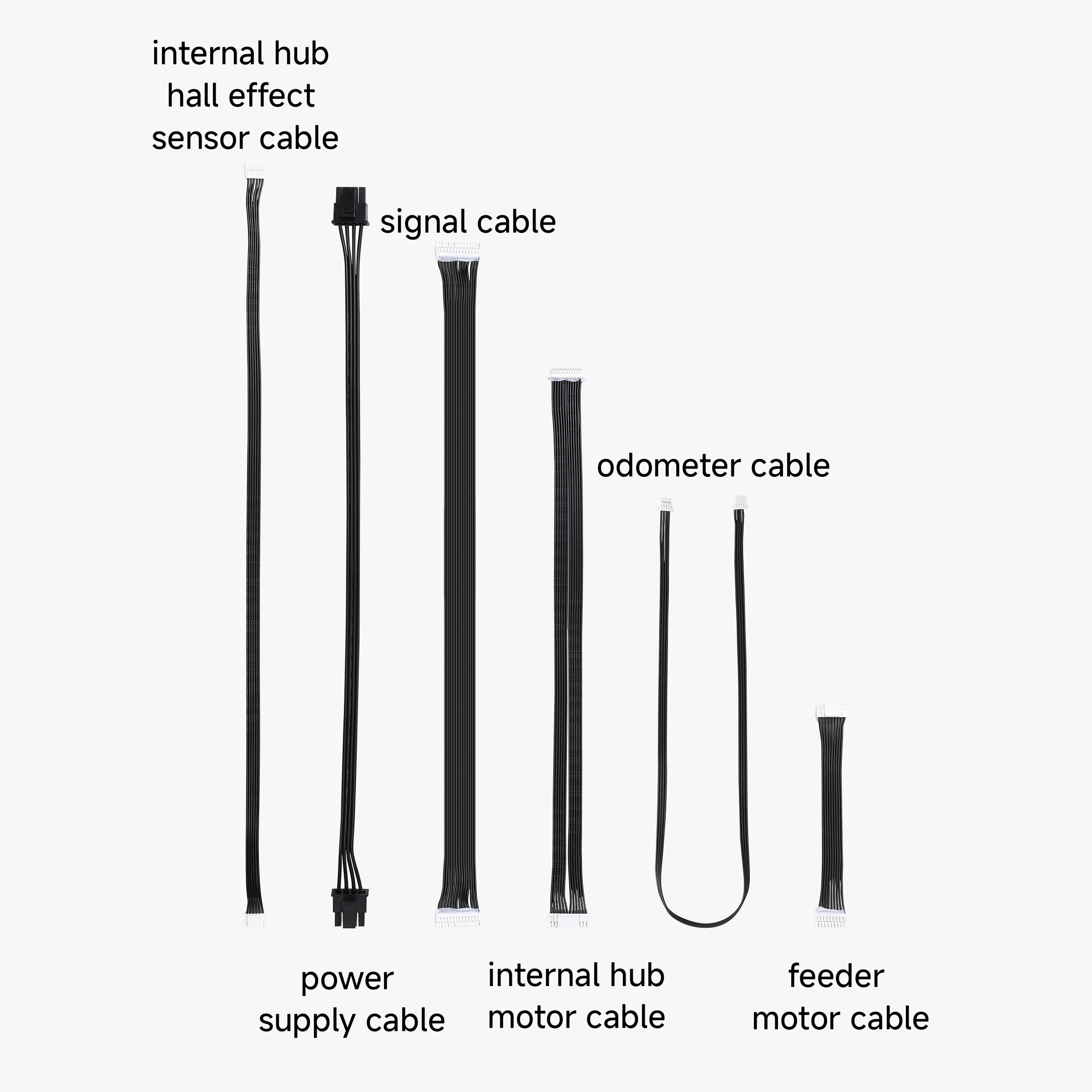

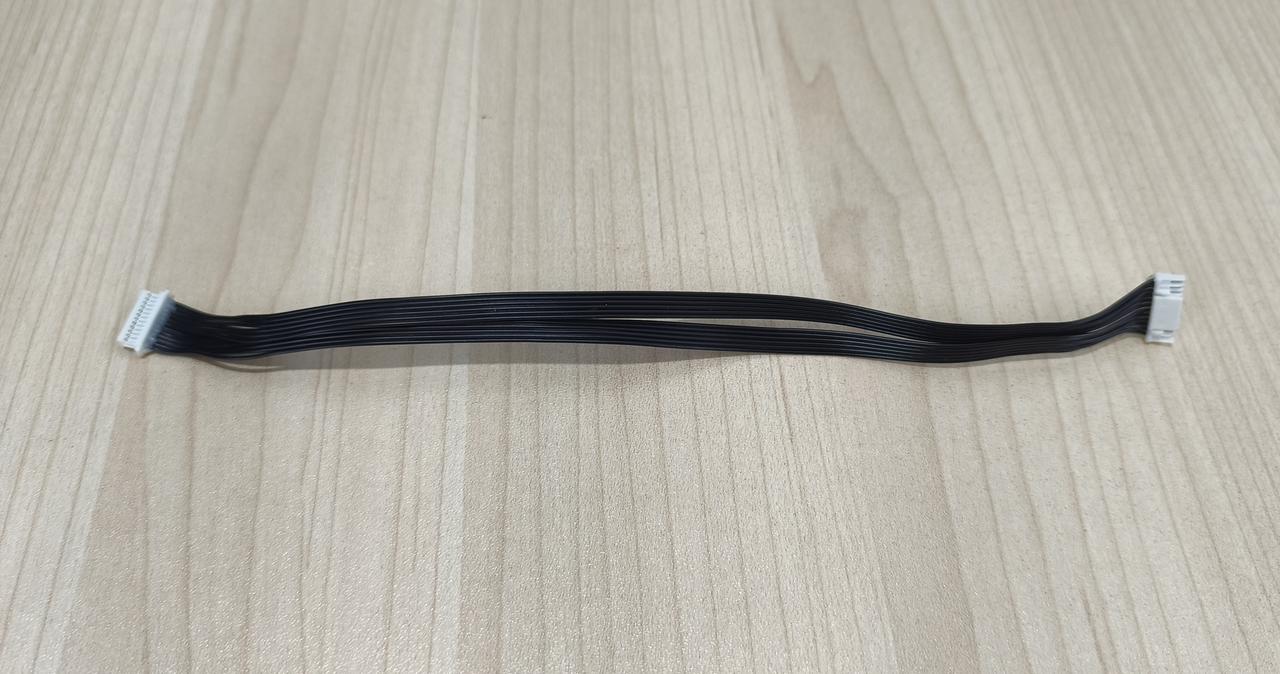

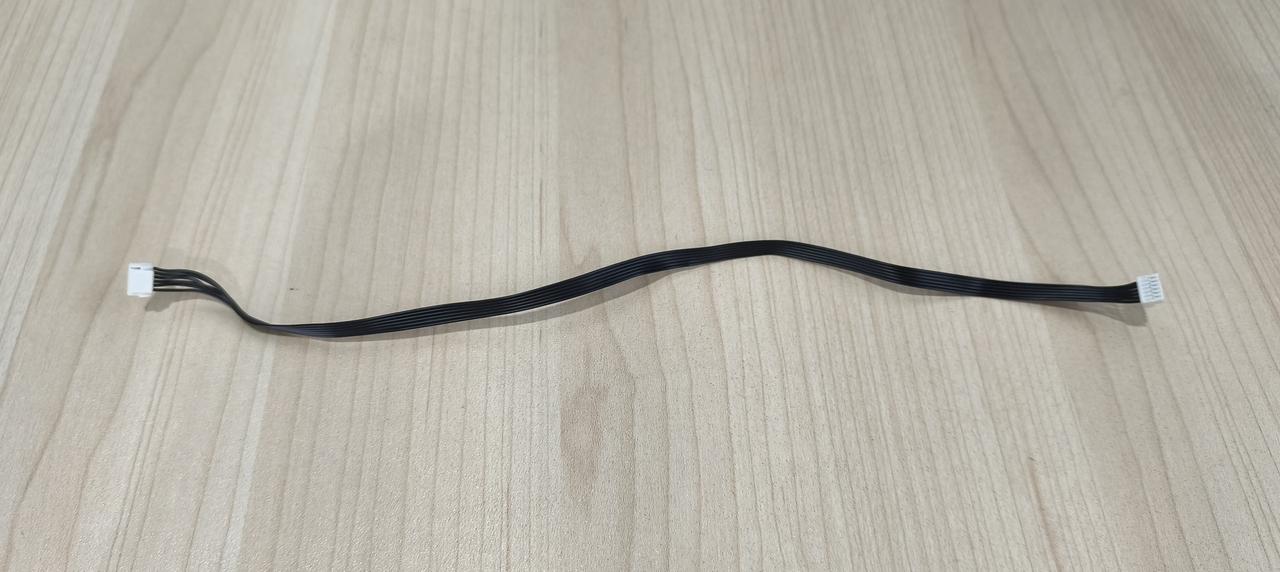

El paquete incluye 6 cables:
1 - Cable del motor de alimentación*1
2 - Cable de alimentación*1
3 - Cable de señal*1
4 - Cable del odómetro*1
5 - Cable del motor del hub interno*1
6 - Cable del sensor de efecto Hall del hub interno*1
Cuándo reemplazar
Si un cable se daña durante el mantenimiento o se quema durante el uso regular, debe reemplazarse.
Herramientas y materiales necesarios
-
Paquete de cables AMS 2 Pro
-
Llave hexagonal H2.0
-
Llave hexagonal H1.5
Lista de tornillos
Advertencia de seguridad
❗❗ IMPORTANTE Es crucial desconectar el AMS 2 Pro de la impresora antes de realizar cualquier trabajo de mantenimiento en el AMS 2 Pro y sus electrónicos. Dejar el AMS conectado durante estas tareas puede causar un cortocircuito, provocando daños adicionales en los componentes electrónicos y riesgos de seguridad. Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retirar el conjunto del marco principal AMS 2 Pro
Paso 1 - Retirar el tubo PTFE

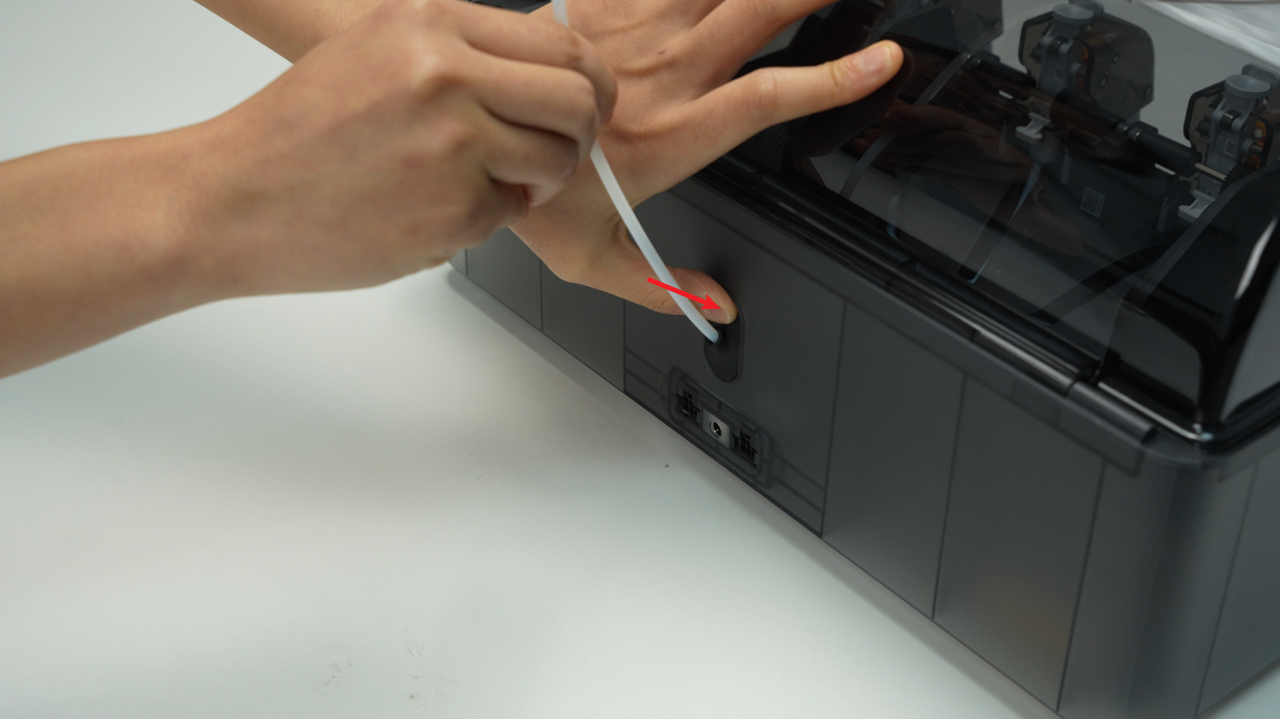

Presione el botón ubicado en el hub de filamento para liberar el conector, luego retire suavemente el tubo PTFE.
Paso 2 - Retirar el botón de liberación del tubo PTFE
Apretar la abrazadera desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego retire el botón de liberación del tubo PTFE desde la parte trasera del AMS 2 Pro.
Aviso:
Al apretar la abrazadera, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.
Paso 3 - Retirar el conjunto del marco principal AMS 2 Pro

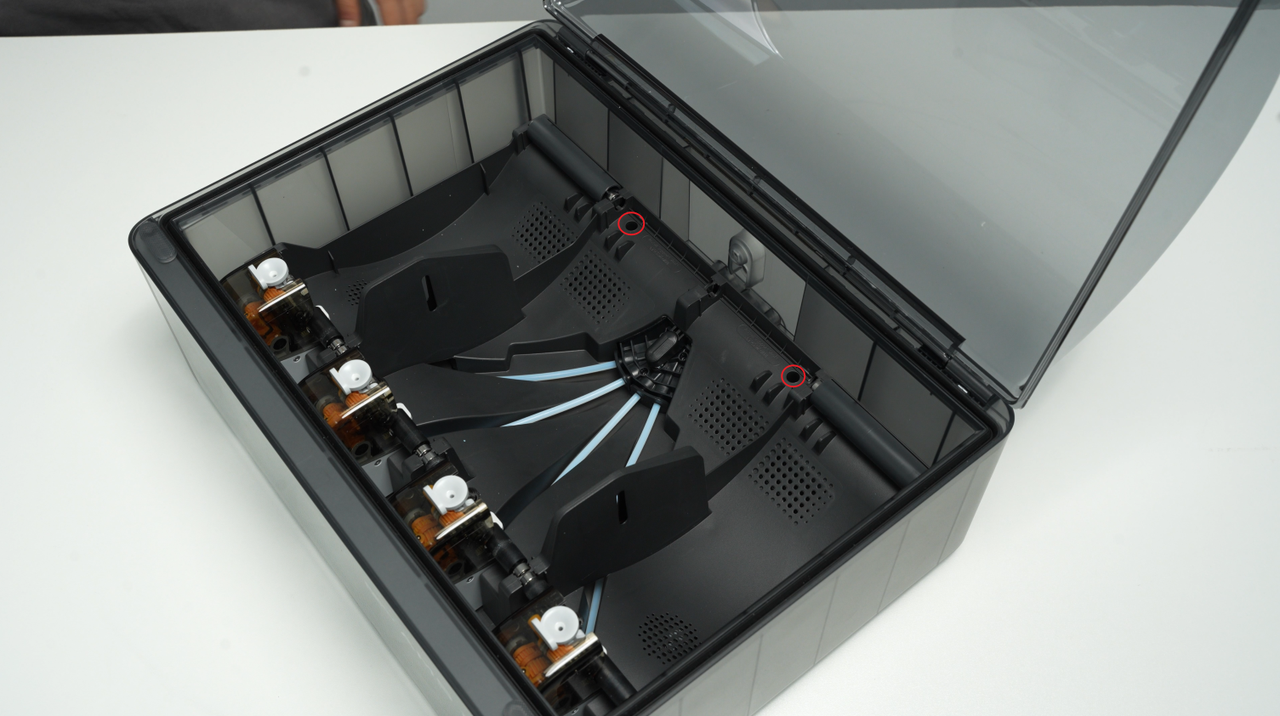

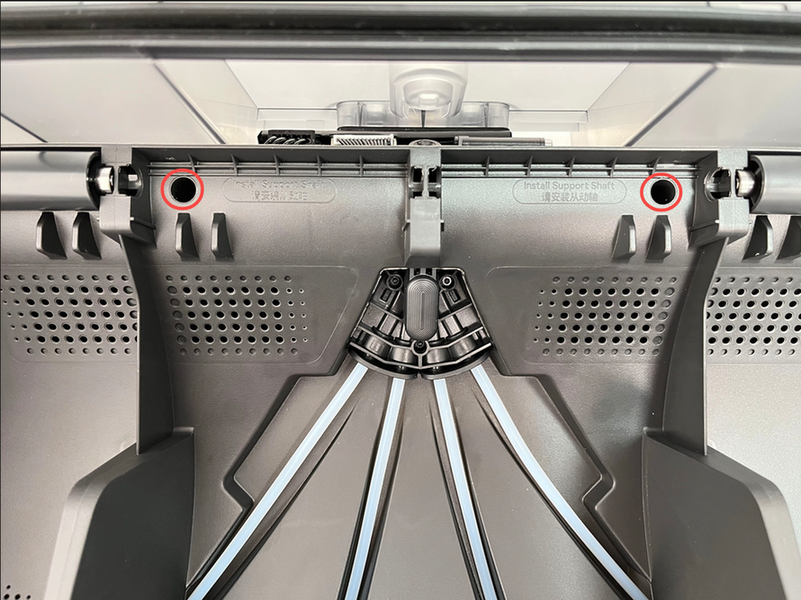

- Retire el conjunto de soporte accionado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el manguito de rodamiento, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.
- Retire los dos tornillos A (BT3-8) que fijan el marco principal AMS 2 Pro.

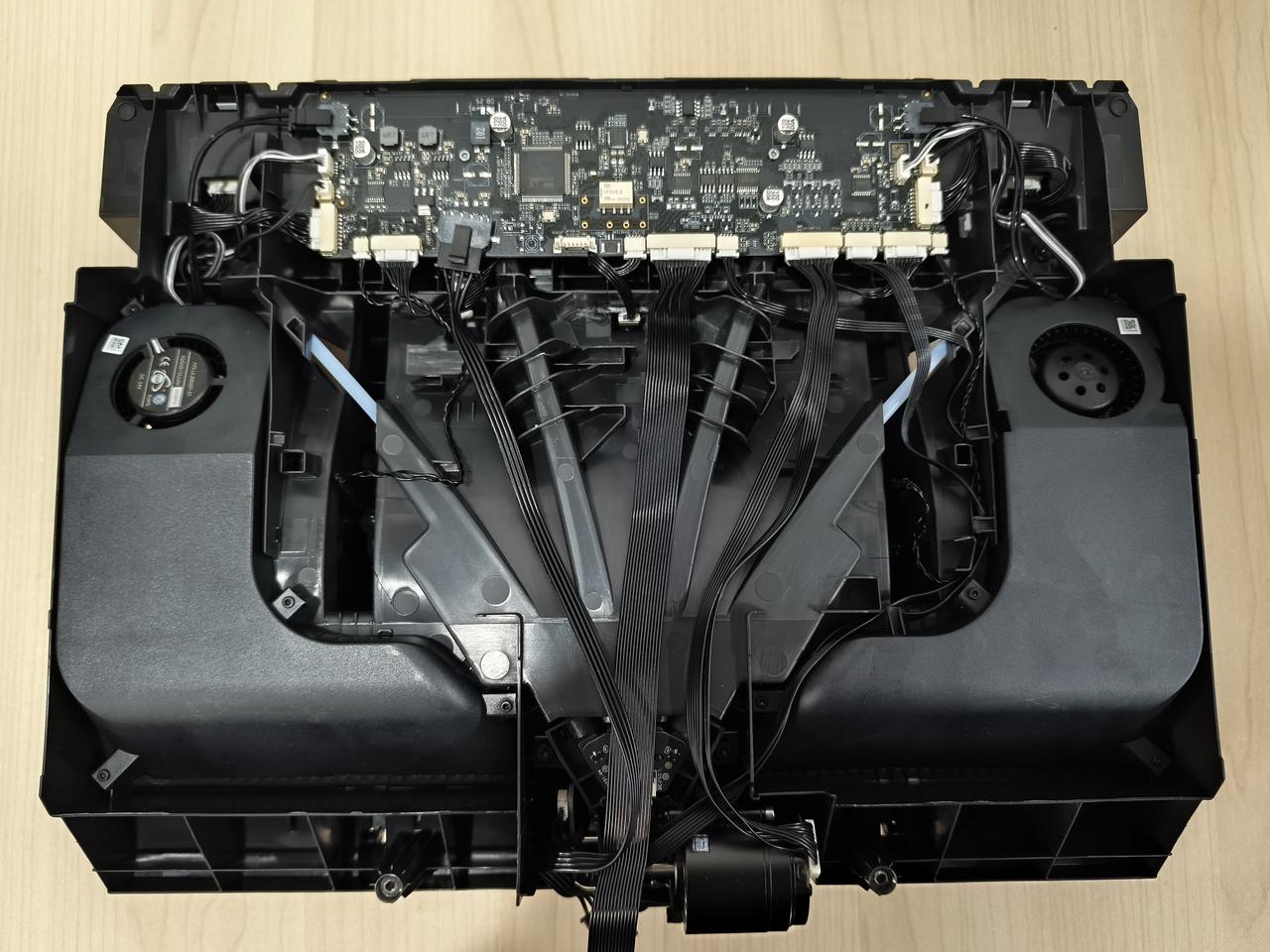

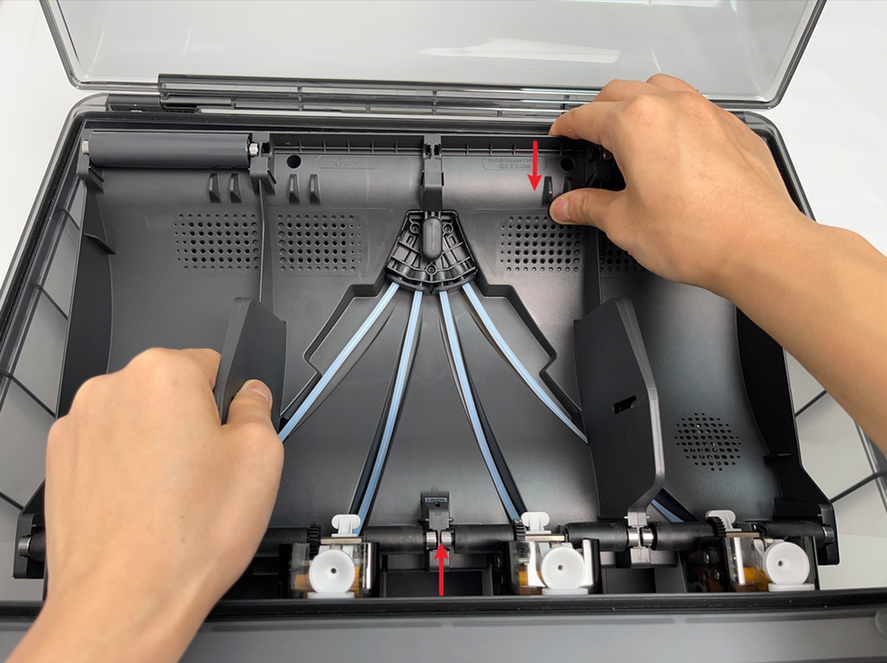

- Levante completamente la parte trasera del marco y colóquelo verticalmente sobre la cubierta inferior del AMS 2 Pro. Tenga en cuenta que hay cables conectados, por lo que no debe operar con violencia. Al levantar, se recomienda levantar primero la parte frontal del marco y luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco.
Al colocar el marco principal AMS 2 Pro verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.
- Desbloquee la abrazadera, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS 2 Pro, y retire el conjunto del marco principal AMS 2 Pro como un todo.
Reemplazar el cable de alimentación y el cable de señal
Paso 1 - Retirar el cable de alimentación y el cable de señal

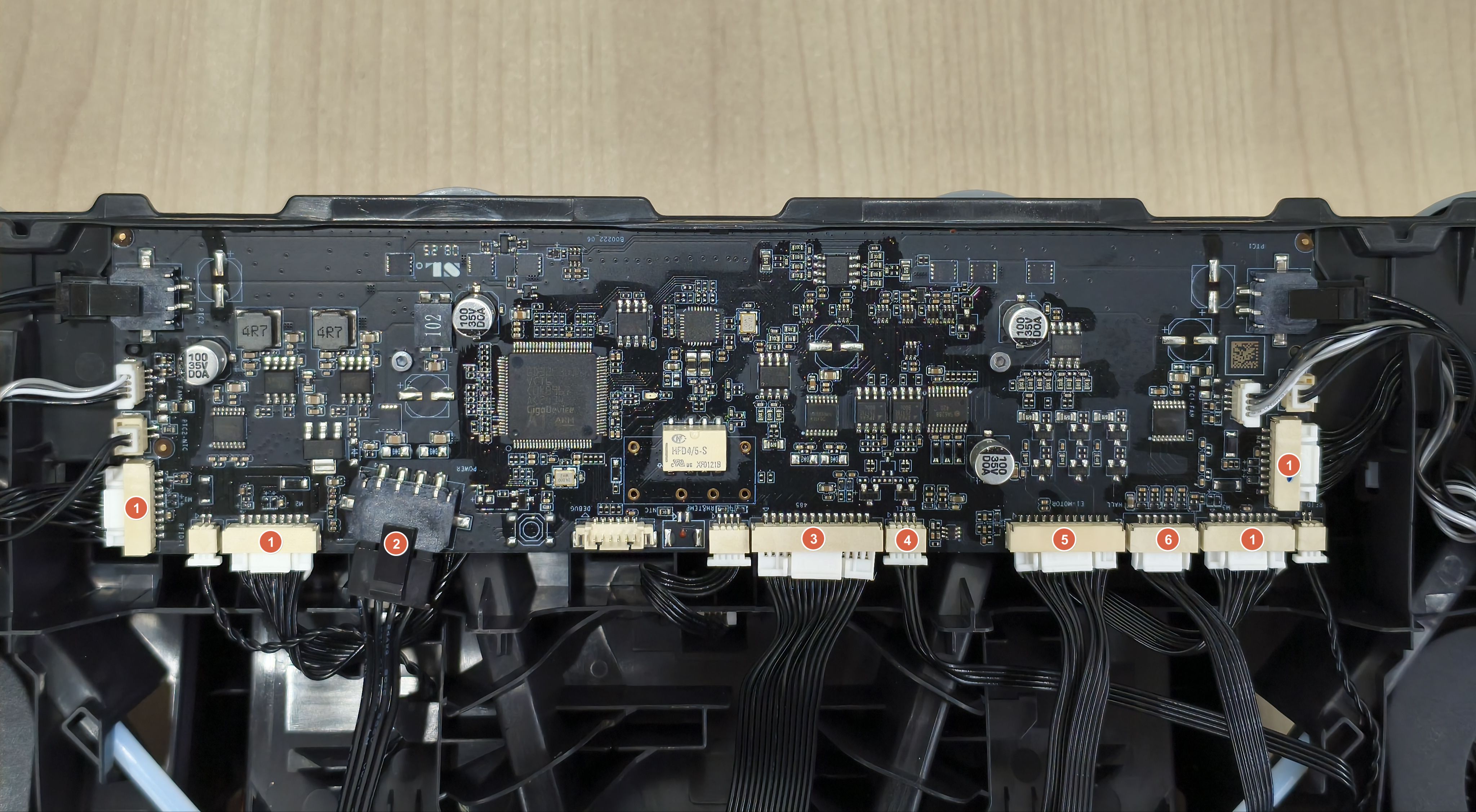

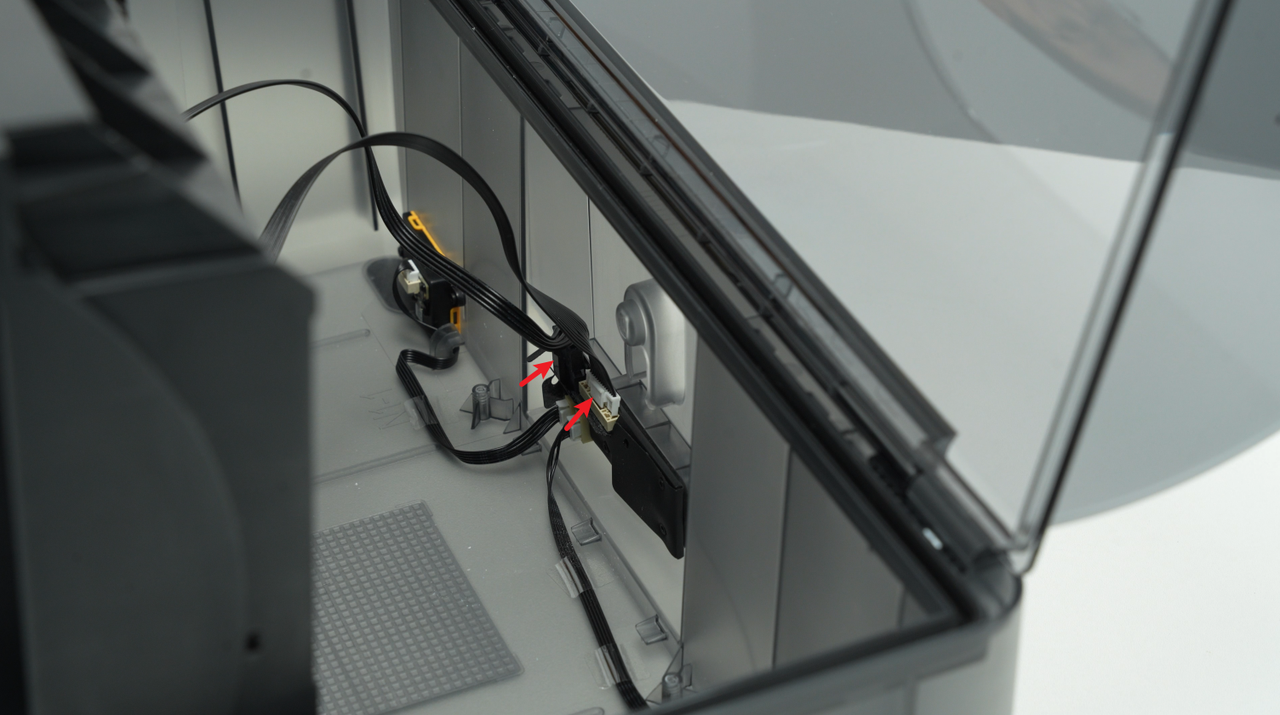

Encuentre los conectores del cable de alimentación y el cable de señal (área en rojo) en la placa principal y desconéctelos.

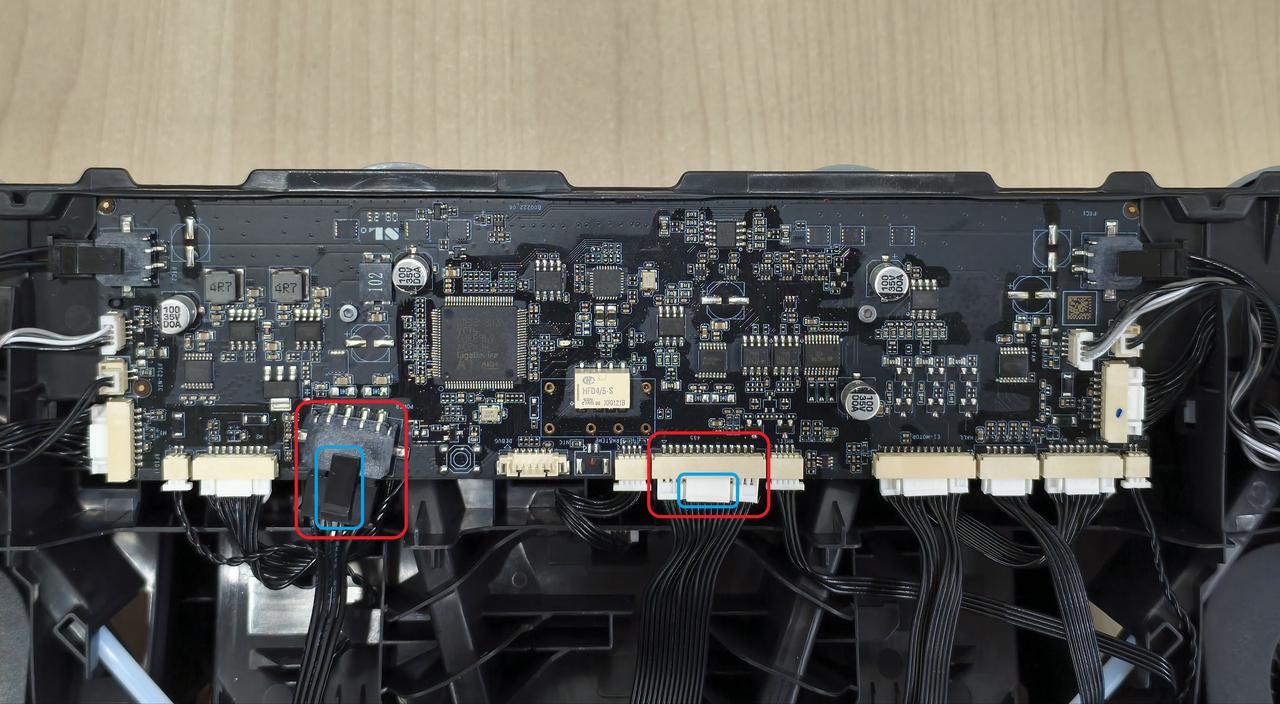

Debe presionar el área marcada en azul y aplicar ligera presión para desconectar más fácilmente el conector. La posición de presión se muestra en la figura siguiente.
Paso 2 - Conectar el cable de alimentación y el cable de señal
Conecte el nuevo cable de alimentación y el cable de señal a los conectores correspondientes en la placa principal AMS 2 Pro en secuencia.
Reemplazar el cable del motor del hub interno
Paso 1 - Retirar el cable del motor del hub interno

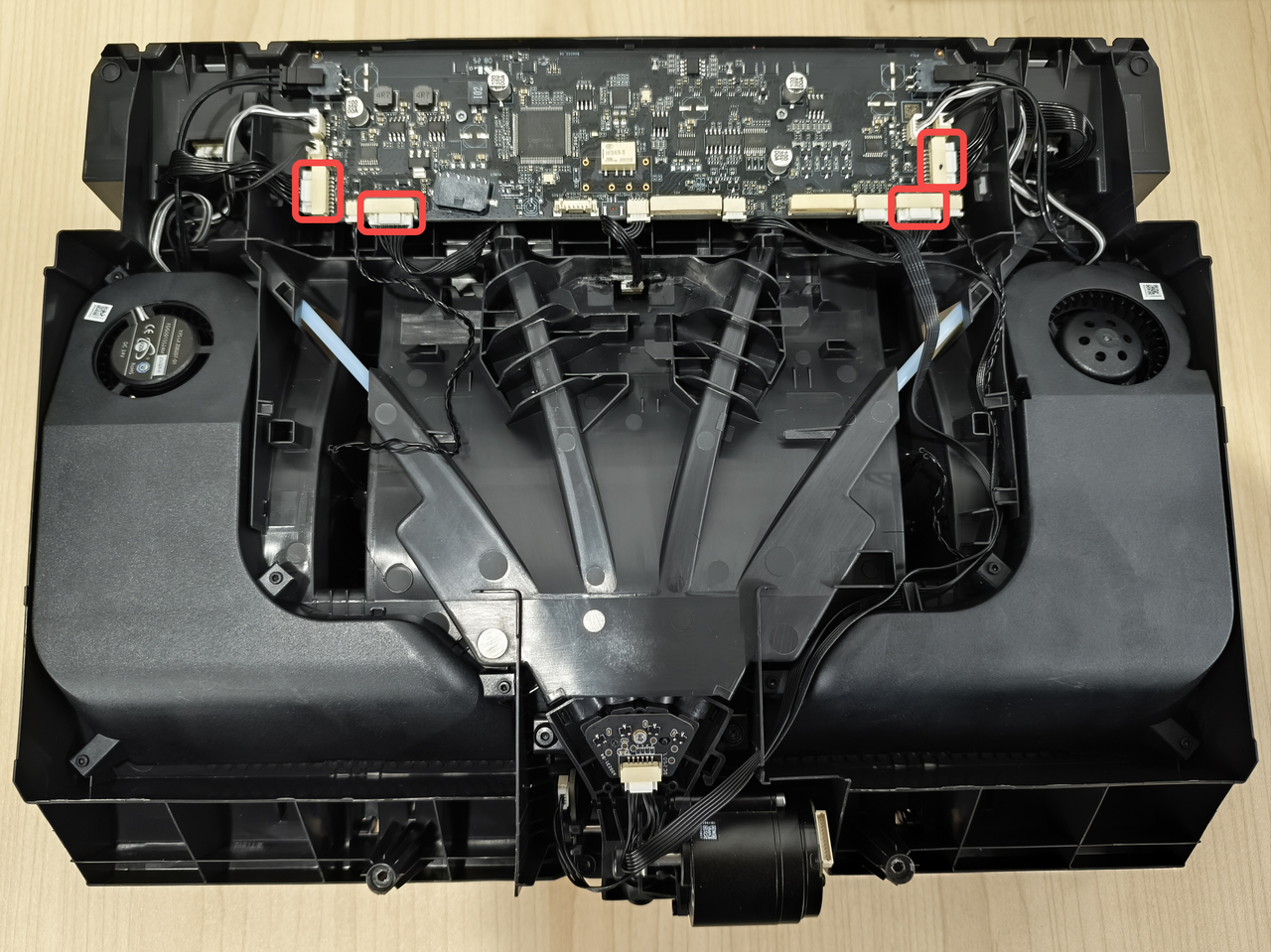

Encuentre los dos conectores del cable del motor del hub interno (área en rojo) en la placa principal y en la unidad del hub interno, luego desconéctelos.
Paso 2 - Conectar el cable del motor del hub interno
Conecte el nuevo cable del motor del hub interno a los conectores correspondientes en la placa principal AMS 2 Pro y en la unidad del hub interno.
Reemplazar el cable del sensor de efecto Hall del hub interno
Paso 1 - Retirar el cable del sensor de efecto Hall del hub interno
Primero, desconecte el cable del sensor de efecto Hall del hub interno del conector de la placa principal. Luego, retire el cable del canal de cables y finalmente desconéctelo del conector del sensor de efecto Hall del hub interno.
Paso 2 - Conectar el cable del sensor de efecto Hall del hub interno
Conecte el nuevo cable del sensor de efecto Hall del hub interno a los conectores correspondientes en la placa principal AMS 2 Pro y en el sensor de efecto Hall del hub interno en secuencia, y organice el cable adecuadamente dentro del canal de cables.
Reemplazar el cable del odómetro
Paso 1 - Retirar el cable del odómetro

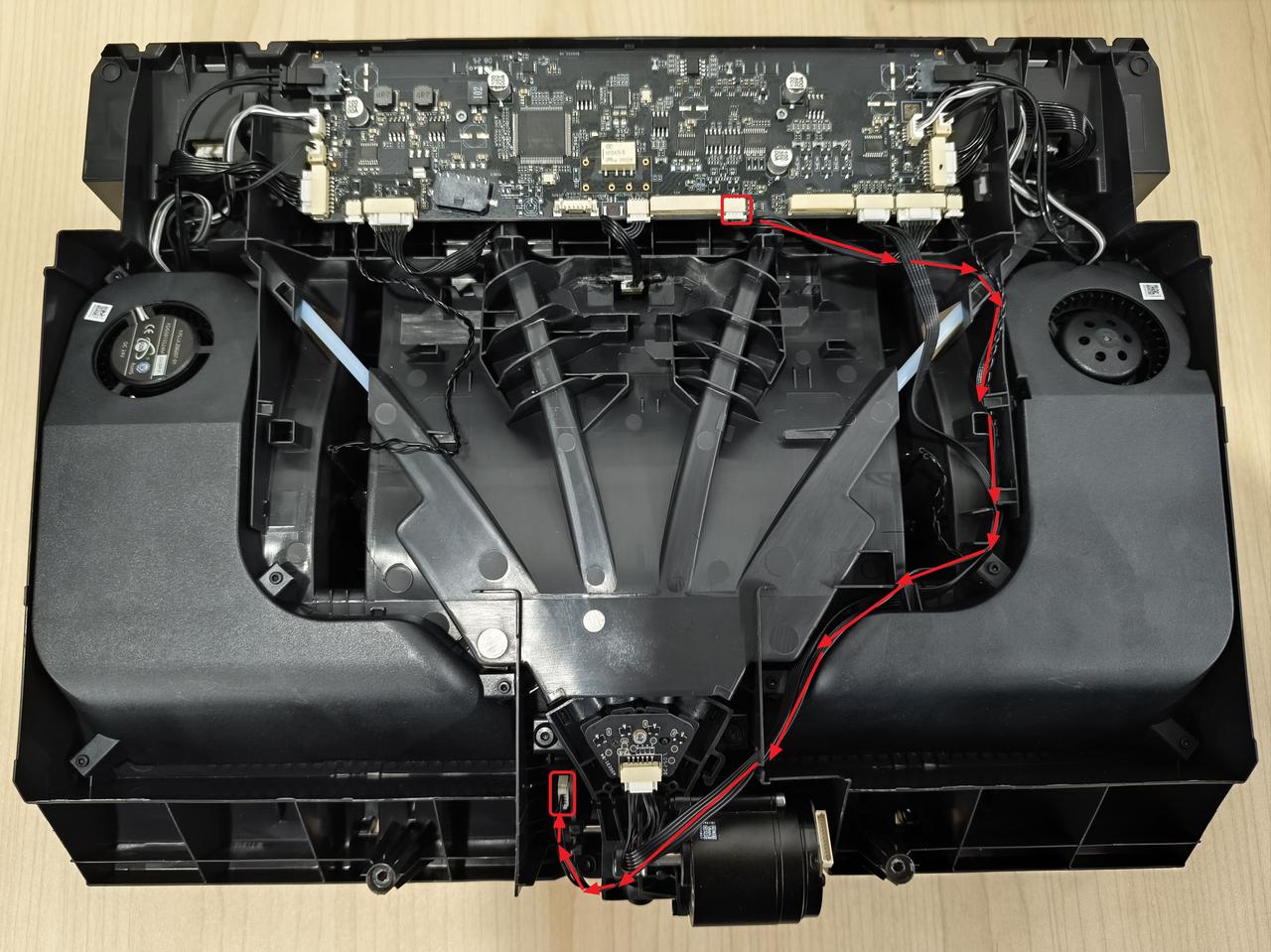

Encuentre los dos conectores del cable del odómetro (área en rojo), desconéctelos uno por uno y retire el cable del canal de cables.
Paso 2 - Conectar el cable del odómetro
Conecte el nuevo cable del odómetro a los conectores correspondientes en la placa principal AMS 2 Pro y en el odómetro en secuencia, y organice el cable adecuadamente dentro del canal de cables.
Reemplazar el cable del motor de alimentación
El AMS 2 Pro tiene cuatro cables del motor de alimentación, que puede reemplazar según sea necesario.
Paso 1 - Retirar la placa principal AMS 2 Pro

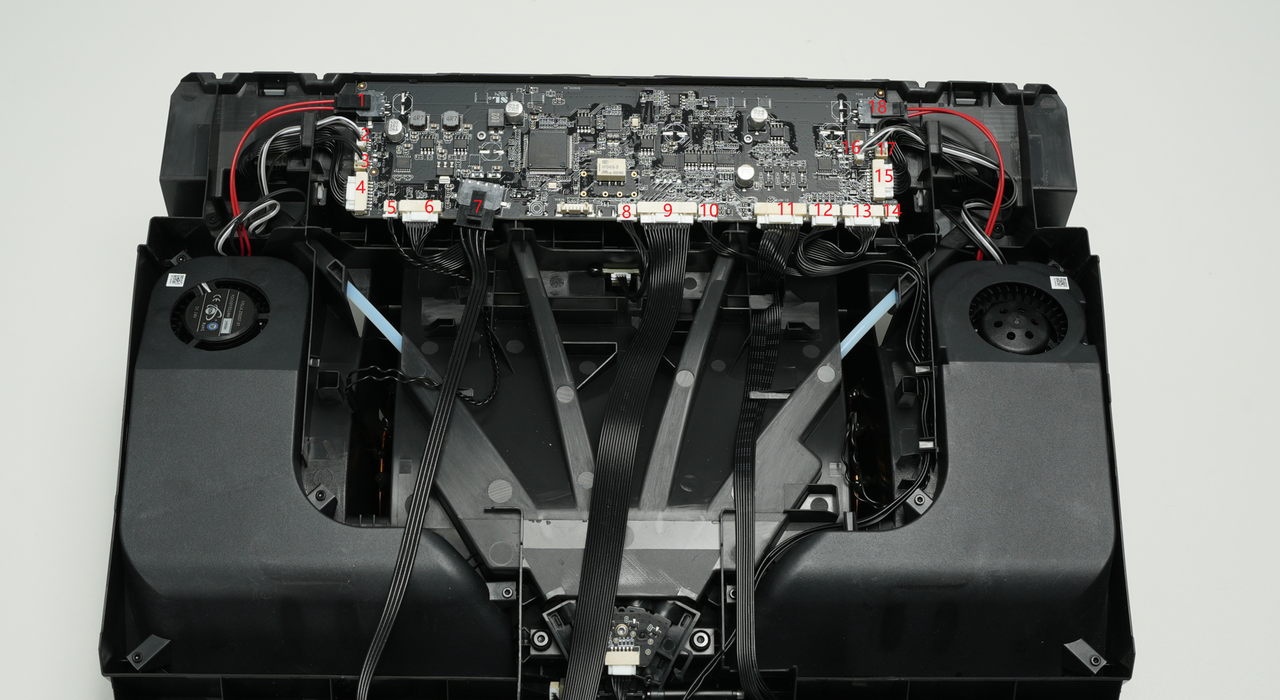

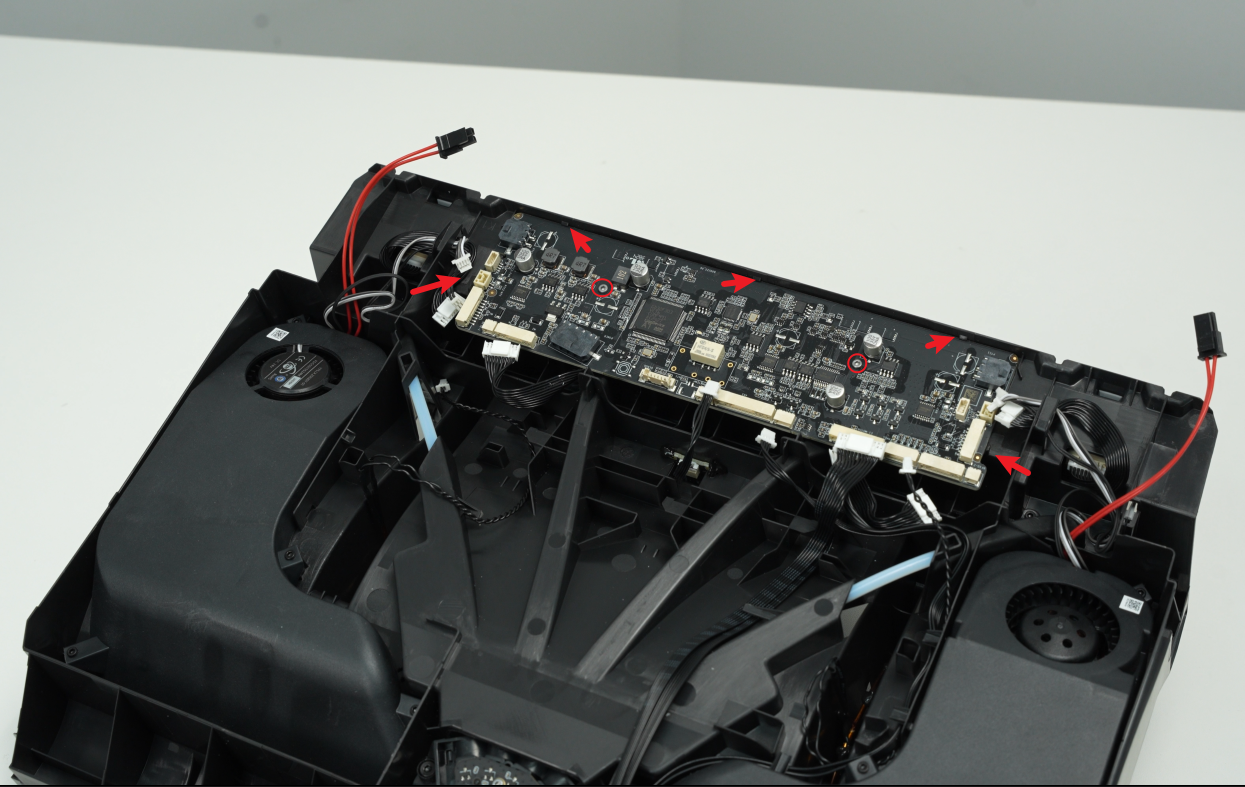

- Desconecte 18 cables de la placa principal AMS 2 Pro. Antes de desconectar, puede tomar una foto de las conexiones de los cables para facilitar la reconexión posterior.
- La placa principal AMS 2 Pro está fijada por 2 tornillos B (BT2-5) y 5 abrazaderas. Retire los dos tornillos con una llave hexagonal H1.5.
- Después de retirar los dos tornillos, tire suavemente la abrazadera más a la izquierda hacia afuera, levante la placa principal AMS 2 Pro desde la parte inferior y retire la placa.
Paso 2 - Retirar el cable del motor de alimentación

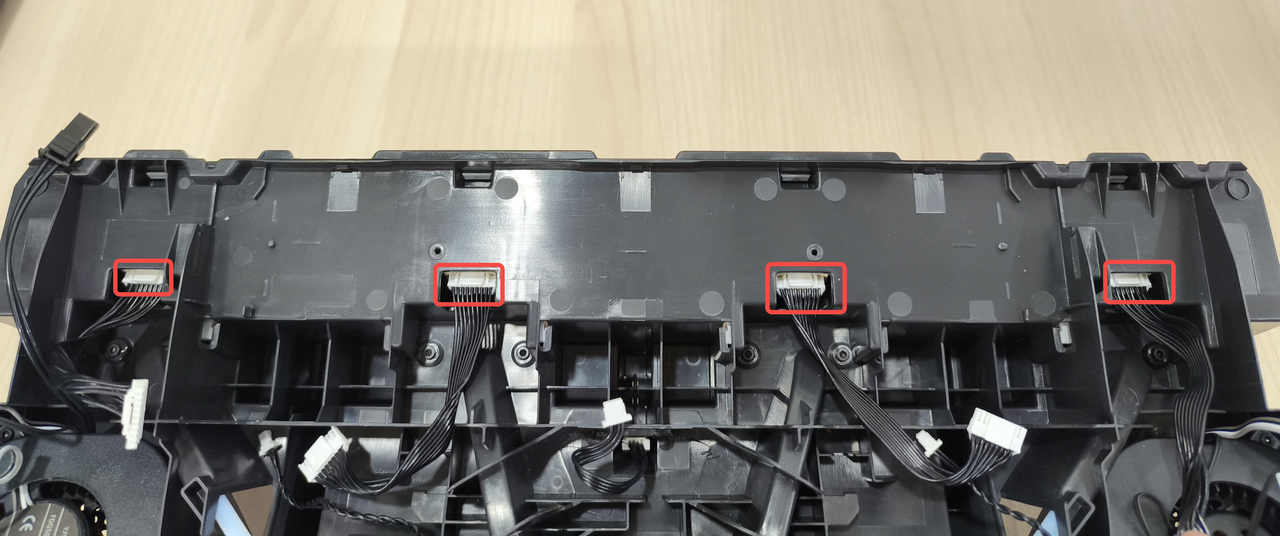

Después de retirar la placa principal, verá los otros conectores de los cuatro cables del motor de alimentación.
Desconecte el conector del cable del motor de alimentación que necesita reemplazar.
Paso 3 - Conectar el cable del motor de alimentación
Inserte un extremo del nuevo cable del motor de alimentación.
Paso 4 - Instalar la placa principal
- Instale la placa principal en el marco central del AMS 2 Pro. Primero, inserte la placa principal en las 3 abrazaderas de la parte superior desde abajo hacia arriba, luego presiónela ligeramente e introdúzcala en las 2 abrazaderas de los lados izquierdo y derecho.
Aviso: Al instalar la placa principal AMS 2 Pro, preste atención a verificar el conector y no presione el conector en la parte trasera de la placa.
- Conecte 18 cables a la placa principal AMS 2 Pro.
Conecte 18 cables según las marcas o fotos tomadas antes de la desconexión. Después de confirmar que la placa principal está instalada y presionada por 5 abrazaderas, fije 2 tornillos.
Instalar el conjunto del marco principal AMS 2 Pro
Paso 1 - Verificar conexiones de cables
Verifique que todos los cables del paquete estén conectados correctamente y asegurados.
Paso 2 - Instalar el conjunto del marco central
- Instale el marco central AMS en la cubierta inferior del AMS.
- Conecte el cable de alimentación y el cable de señal a la placa de alimentación del AMS 2 Pro.
- Después de instalar el marco central AMS 2 Pro en su posición, fije 2 tornillos para asegurarlo.
Paso 3 - Instalar los dos conjuntos de soporte accionado
Instale los 2 conjuntos de soporte accionado, asegurándose de que los rodamientos en ambos extremos de los 2 soportes accionados estén presionados en su lugar.
Paso 4 - Instalar el botón de liberación del tubo PTFE
Presione el botón de liberación del tubo PTFE hacia el alojamiento en la siguiente dirección, inserte la abrazadera en la ranura correspondiente suavemente y mantenga el alojamiento de silicona negra embebido plano.
Paso 5 - Conectar el tubo PTFE
Verifique que el soporte de silicona del tubo PTFE esté alineado con el orificio de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS 2 Pro. Después de la instalación, tire del tubo PTFE para confirmar que está fijado.
Verificar funcionalidad

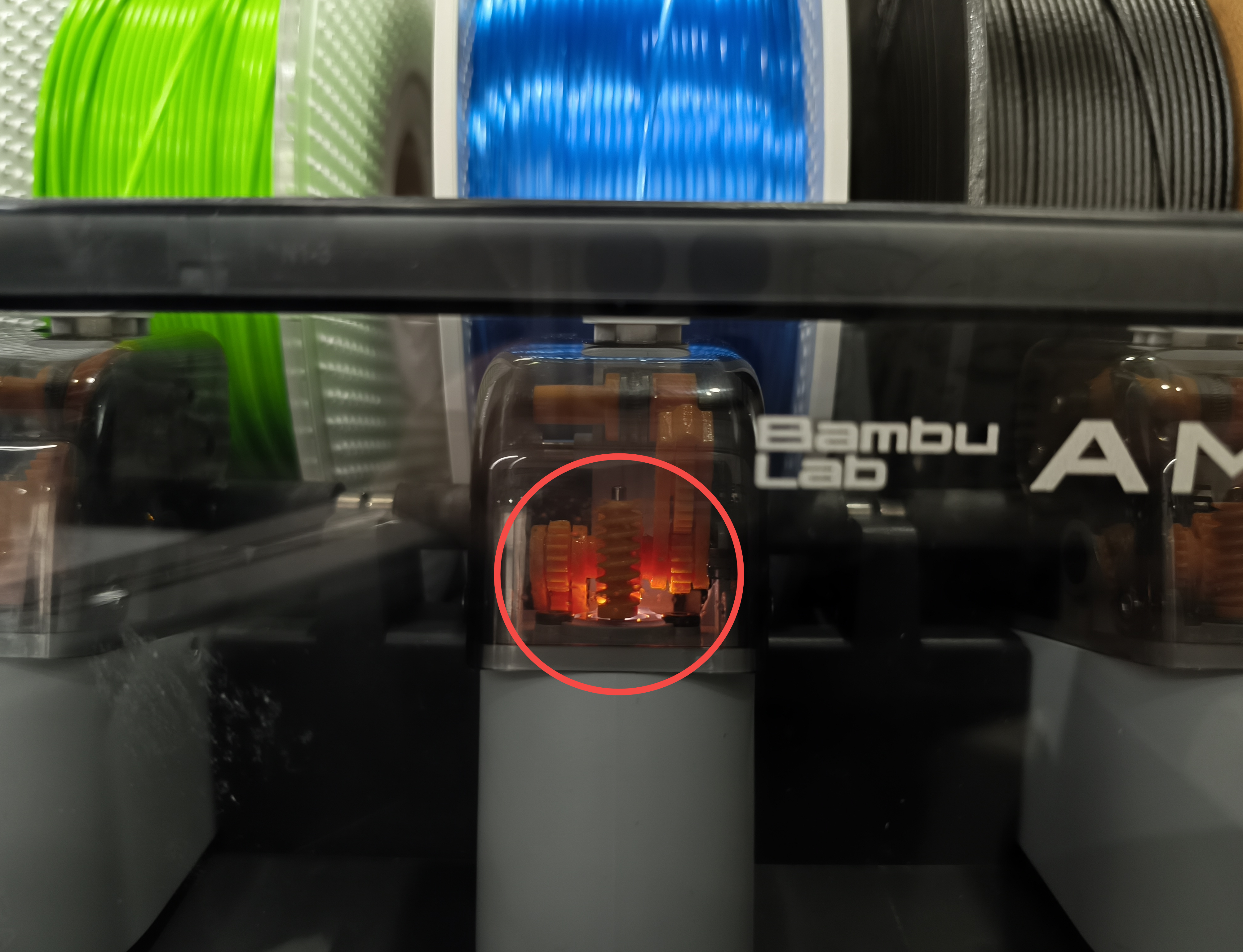

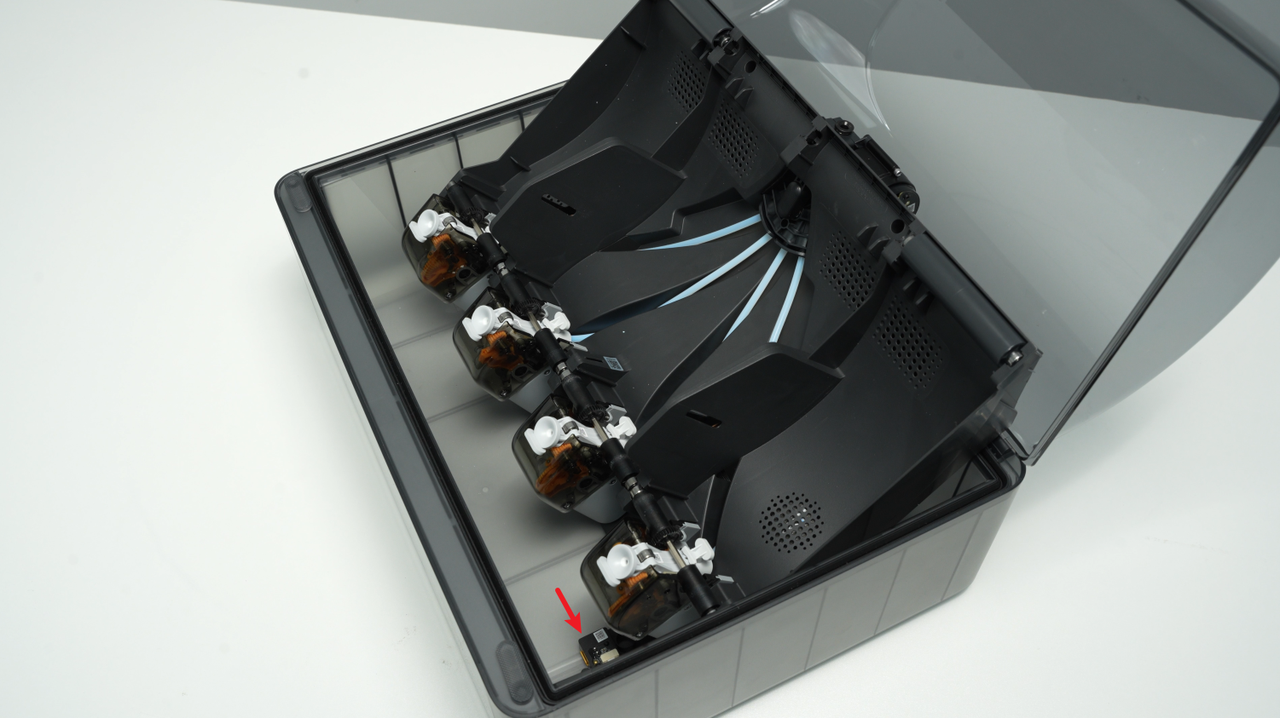

- Conecte el AMS 2 Pro a la impresora y encienda la impresora para suministrar energía al AMS 2 Pro. La luz indicadora de la primera etapa de alimentación debe iluminarse, indicando suministro de energía normal.

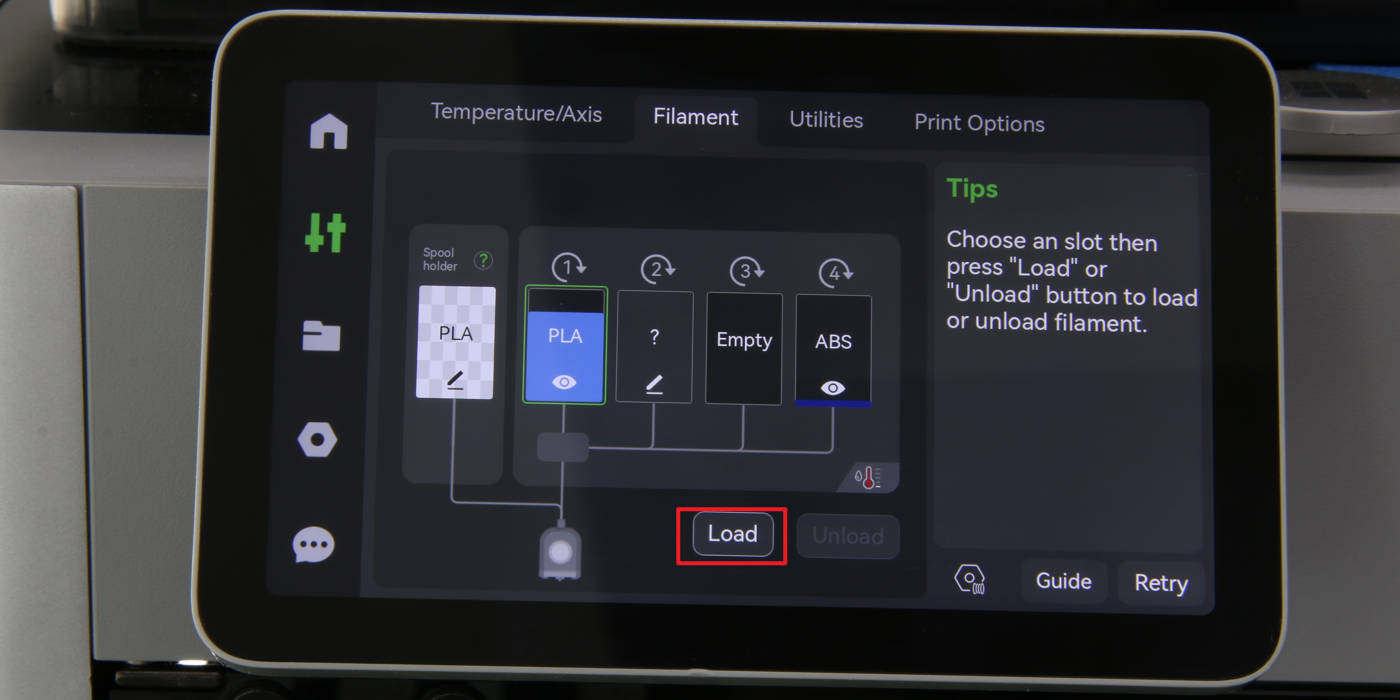

- Cargue un filamento con chip RFID y asegúrese de que el AMS 2 Pro reconozca correctamente el filamento. Haga clic en "Cargar" para alimentar el filamento y confirme que el AMS 2 Pro entrega con éxito el filamento al extrusor.
De lo contrario, vuelva a revisar sus pasos, verifique las conexiones y vuelva a intentarlo. Si los problemas persisten, contacte al equipo de soporte técnico para obtener asistencia adicional.
