Modelos aplicables
AMS 2 Pro (en adelante denominado AMS)
Unidad de alimentación del AMS 2 Pro
La unidad de alimentación está instalada en el AMS y es un dispositivo de alimentación que proporciona la primera fuerza de accionamiento para el AMS. Hay 4 unidades de alimentación en un AMS.
¿Cuándo utilizar?
Cuando hay una falla en la rueda, falla en el motor o daño interno visible, o el interruptor de detección funciona de manera errática.
Herramientas y materiales necesarios
-
Nueva placa de alimentación AMS 2 Pro
-
Llave Allen H2.0
-
Llave Allen H1.5
-
20 minutos
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en la electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia que necesite.
Antes de comenzar, asegúrese de que el AMS esté desconectado de la impresora.
Guía de video
Recomendamos seguir los pasos ilustrados en este artículo en orden al desmontar y montar la unidad. Si algún detalle de acción en ciertos pasos no está claro durante el proceso, puede avanzar rápido o omitir el video correspondiente para centrarse en los detalles operativos relevantes.
Retirar la unidad de alimentación

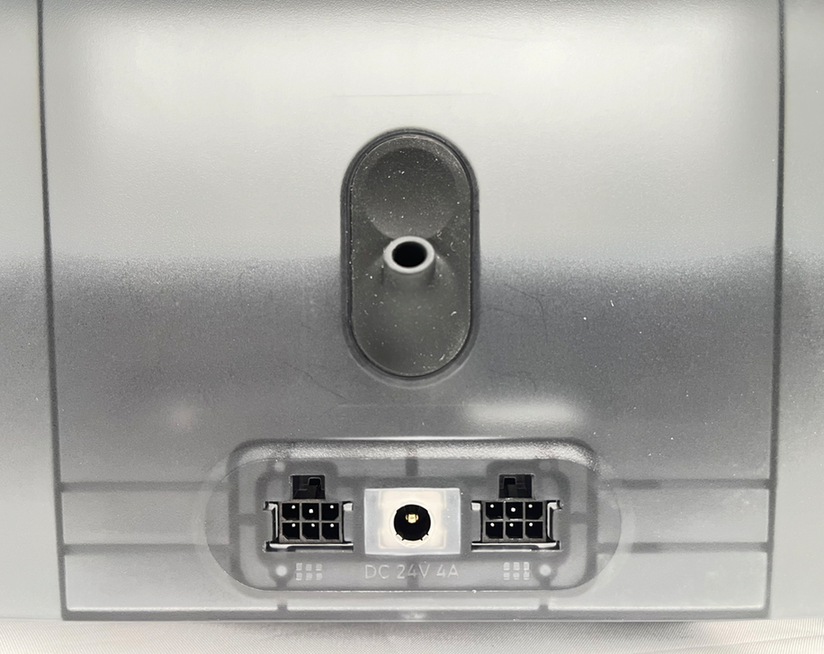

Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

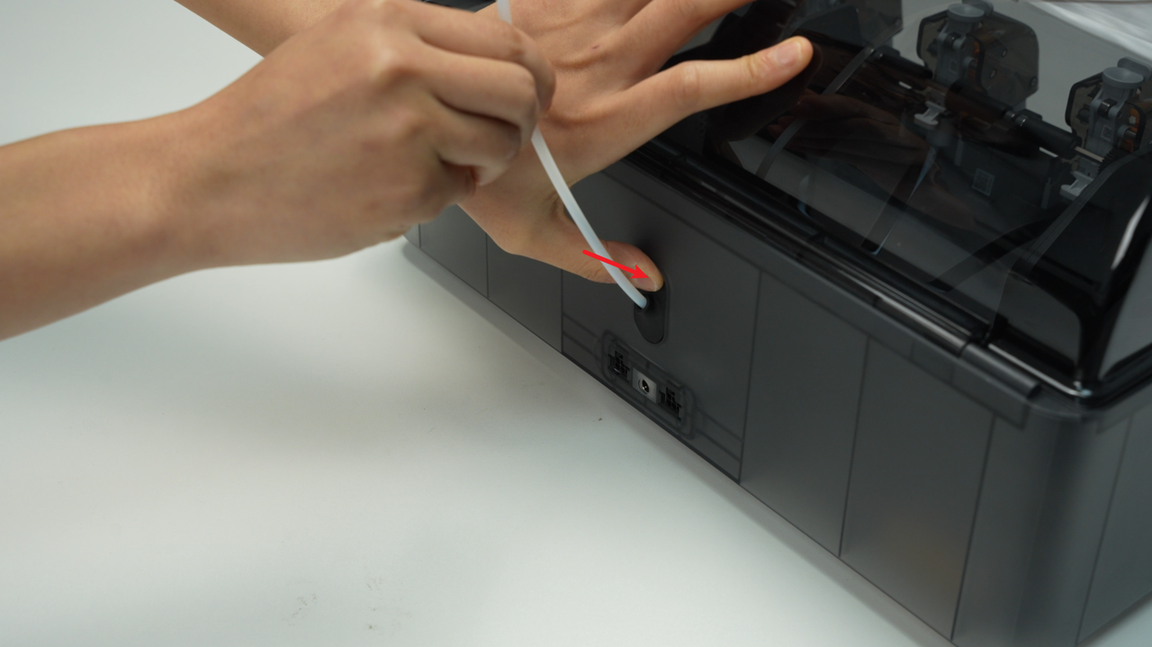

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el acoplamiento, luego extraiga el tubo PTFE desde la parte trasera del AMS.
Paso 2 - Extraer el botón de liberación del tubo PTFE
Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego extraiga el botón de liberación del tubo PTFE desde la parte trasera del AMS.
Al apretar el cierre, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.
Paso 3 - Retirar el conjunto de la estructura principal del AMS

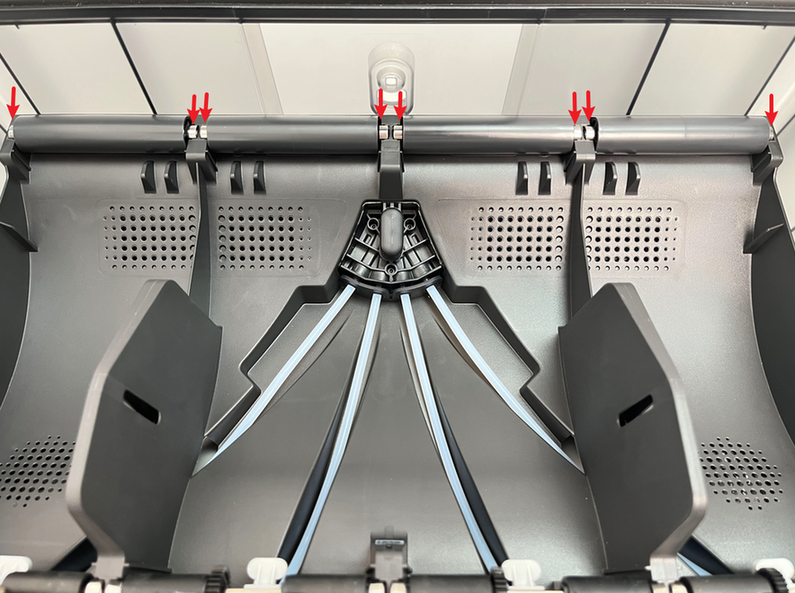

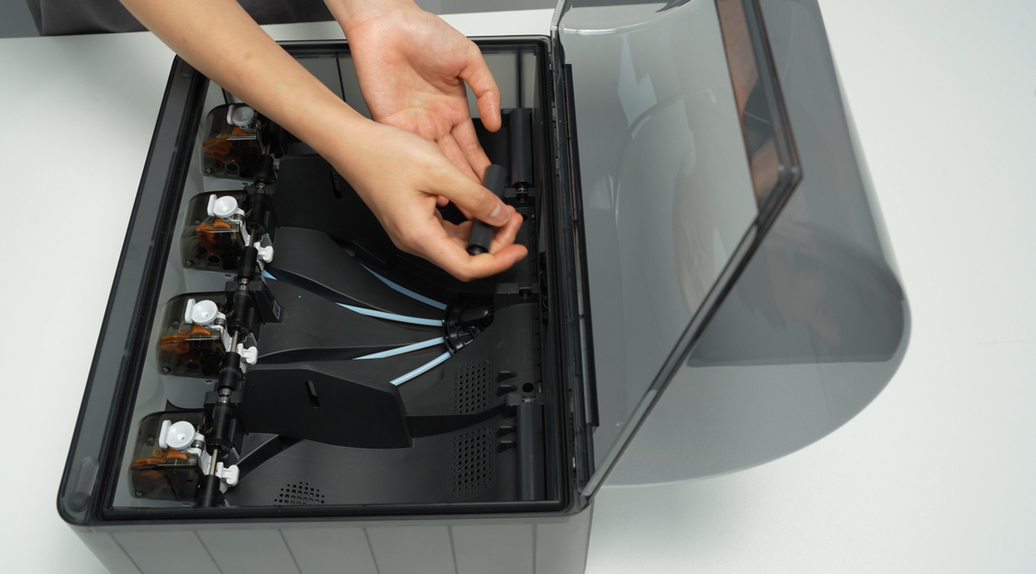

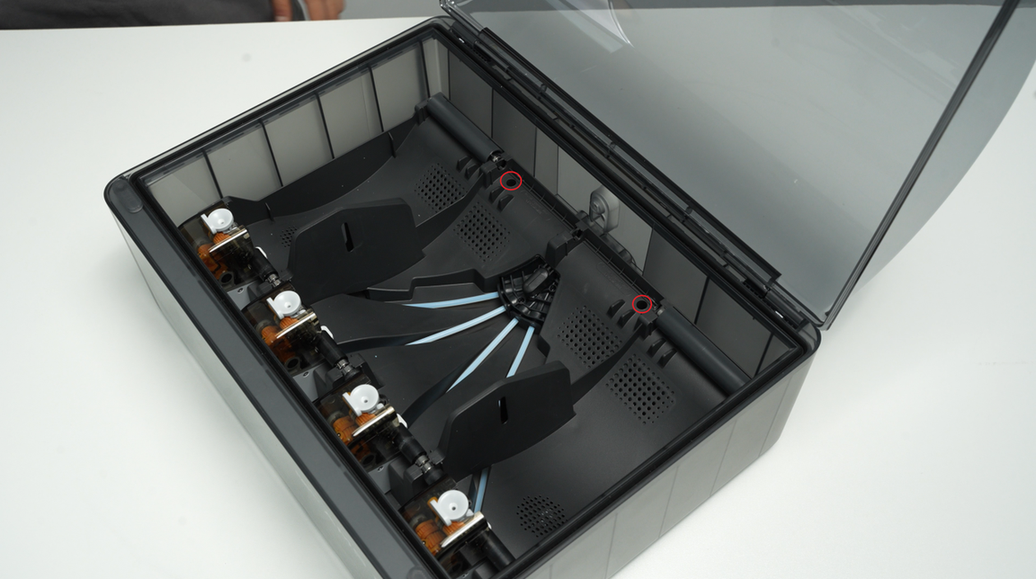

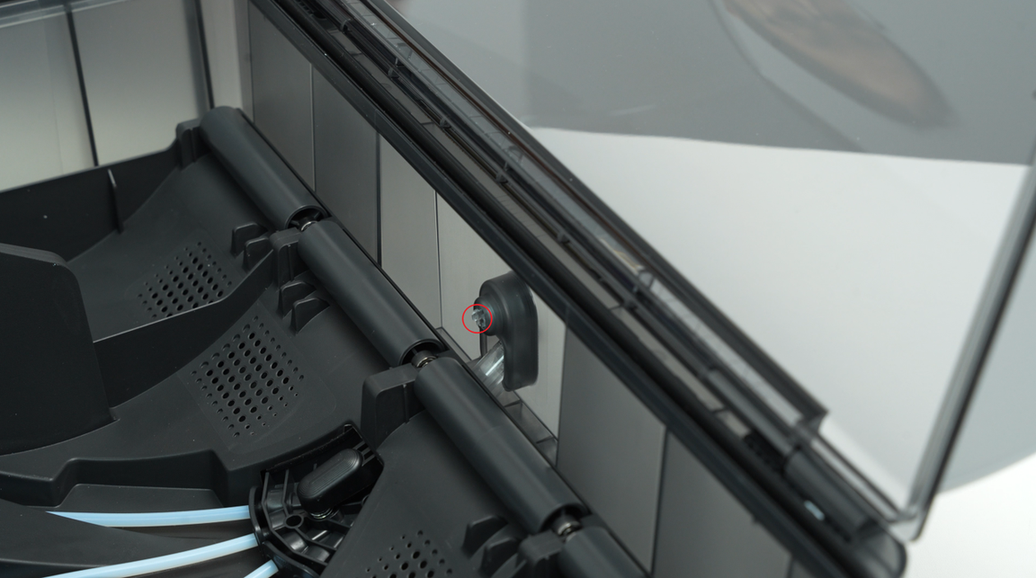

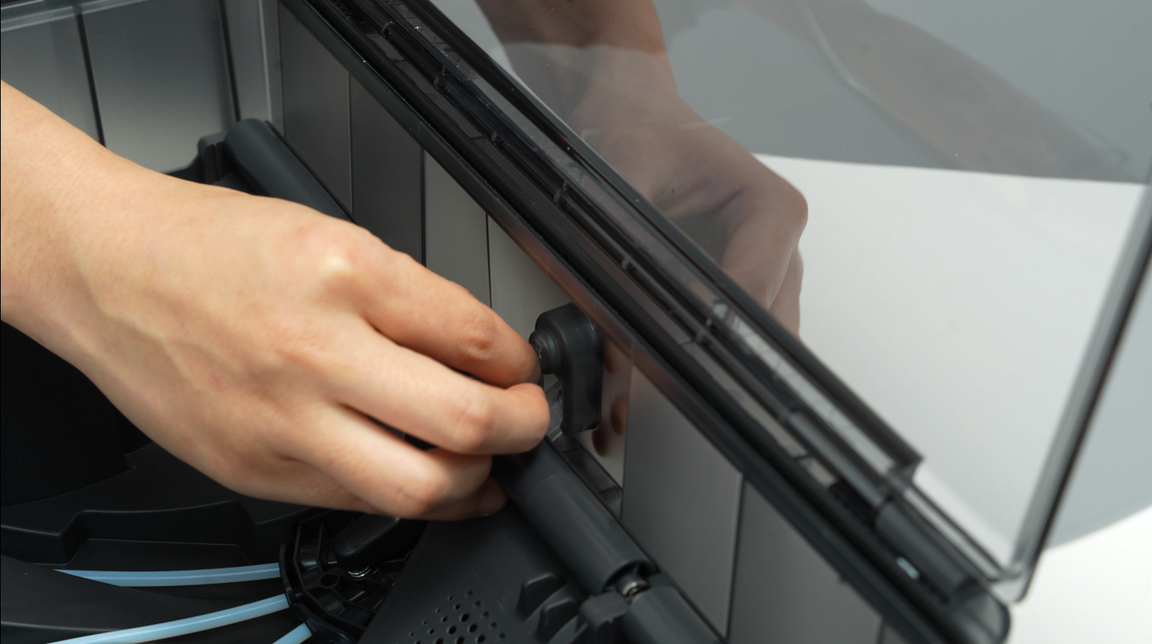

Retire el conjunto de manguito de soporte accionado de las dos ranuras centrales para exponer los dos agujeros de tornillo. Al retirar el manguito de cojinete, tenga cuidado con los cojinetes en ambos extremos para evitar perderlos.

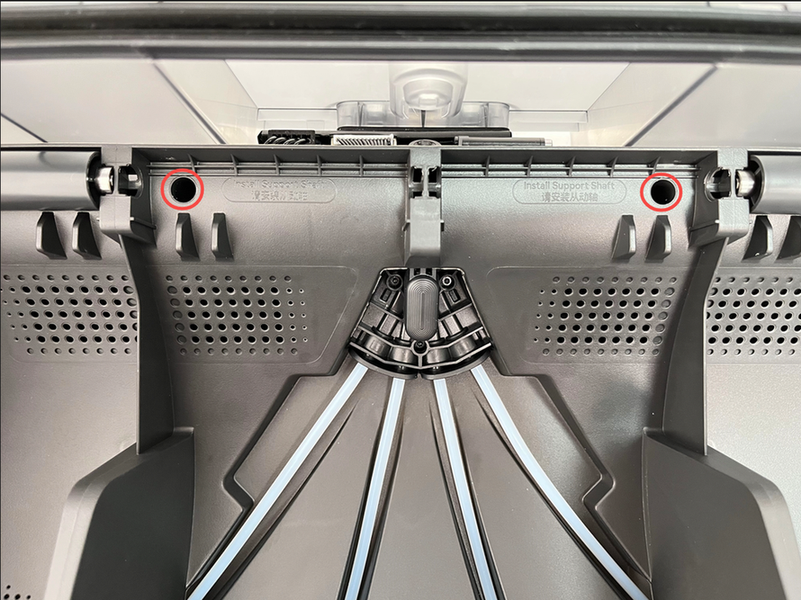

Retire los dos tornillos A que fijan la estructura principal del AMS.

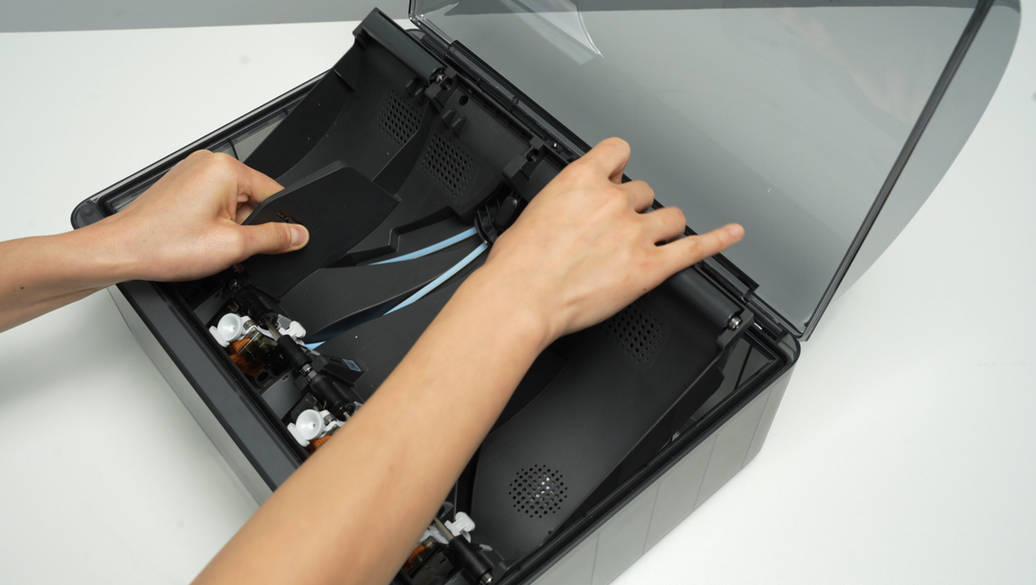

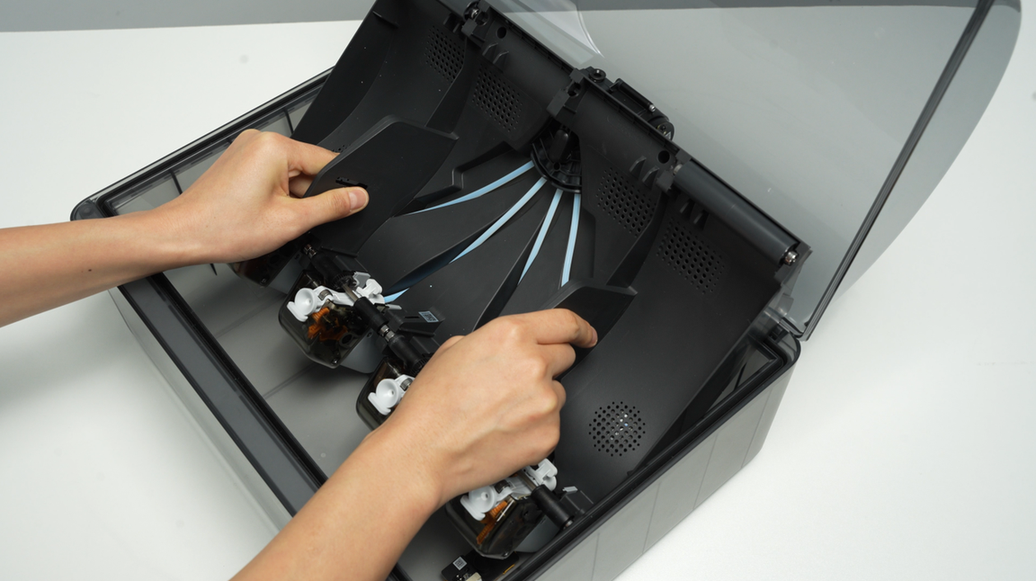

Levante completamente la parte trasera de la estructura principal y colóquela verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos. Al levantar, se recomienda levantar primero la parte frontal de la estructura principal, luego empujarla hacia adelante para hacer espacio para la parte trasera de la estructura.
Al colocar la estructura principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

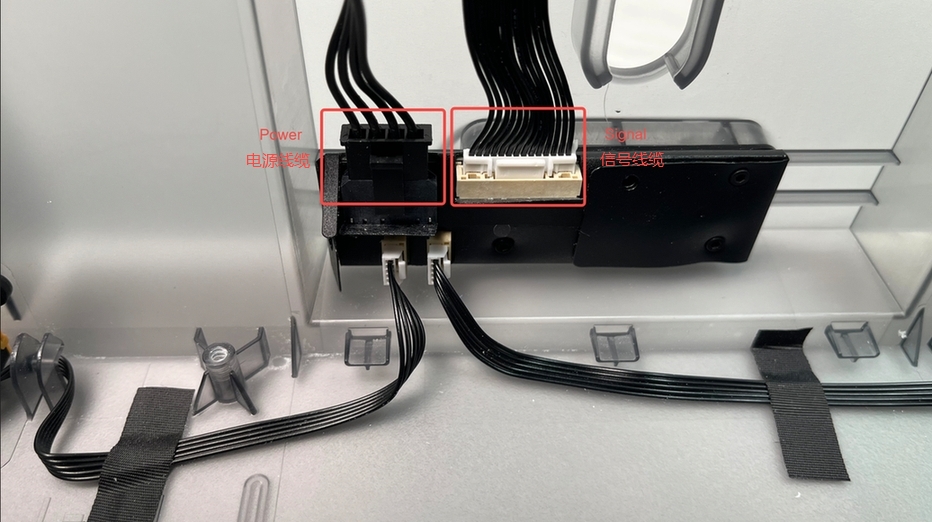

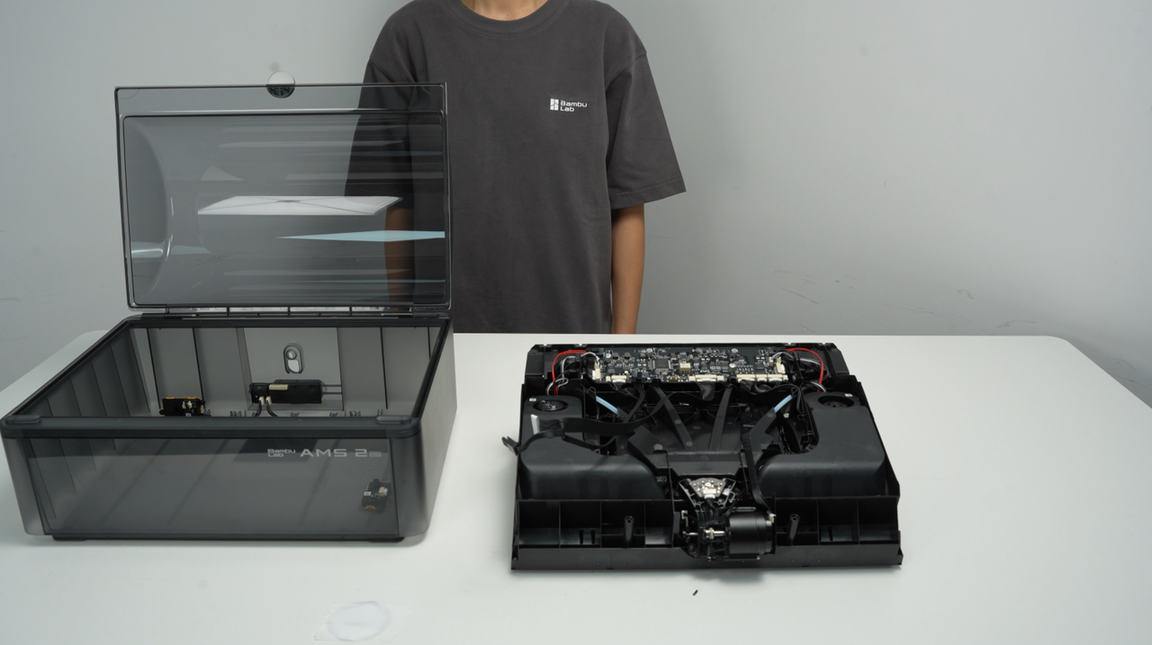

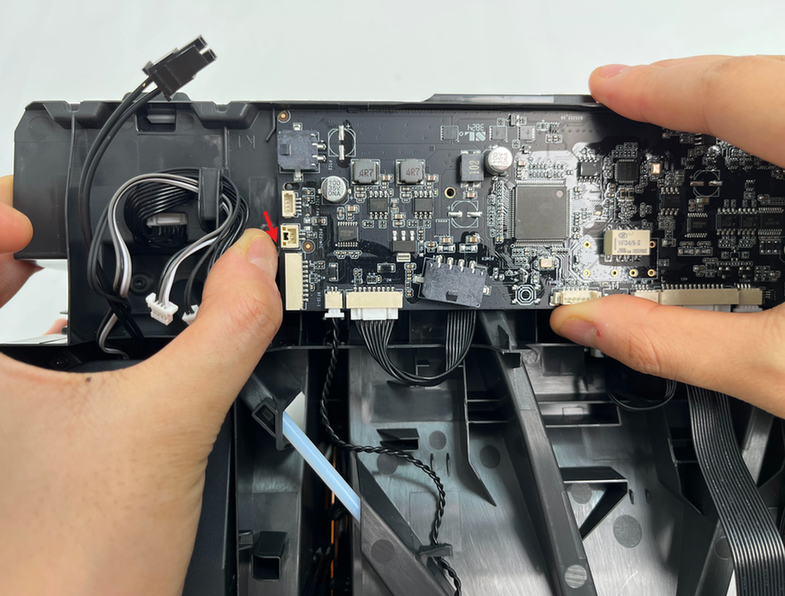

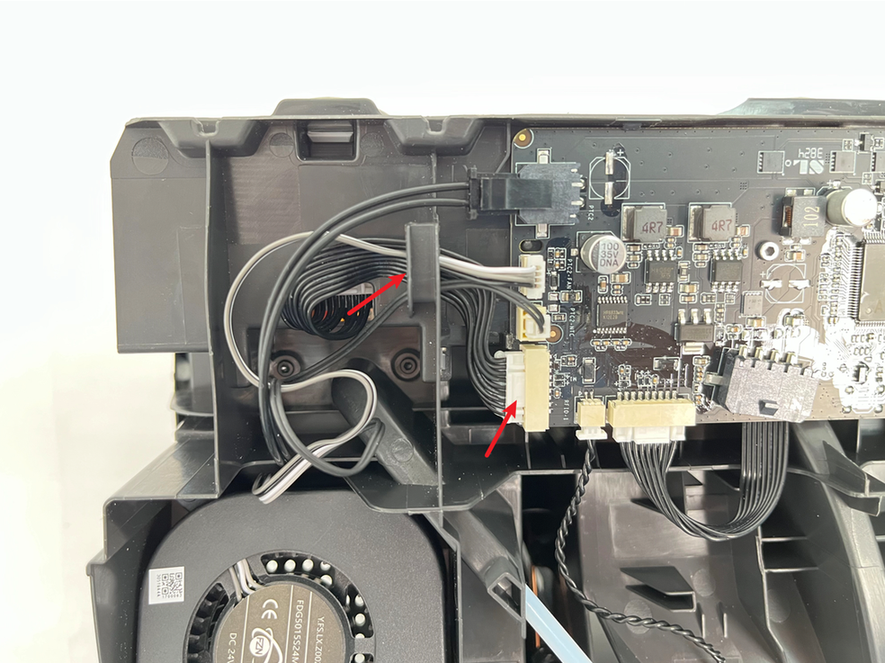

Desbloquee el cierre del conector, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS, y extraiga el conjunto de la estructura principal del AMS como un todo.

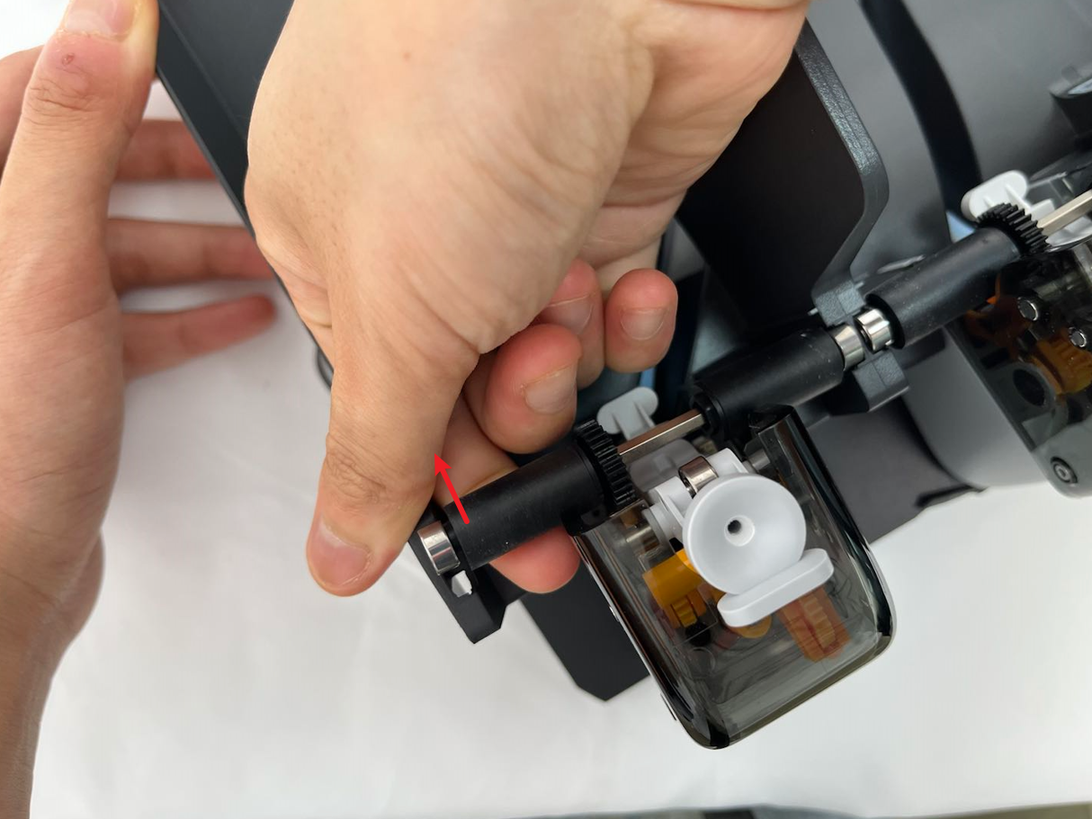

Paso 4 - Retirar el conjunto de manguito de soporte activo de la estructura principal del AMS

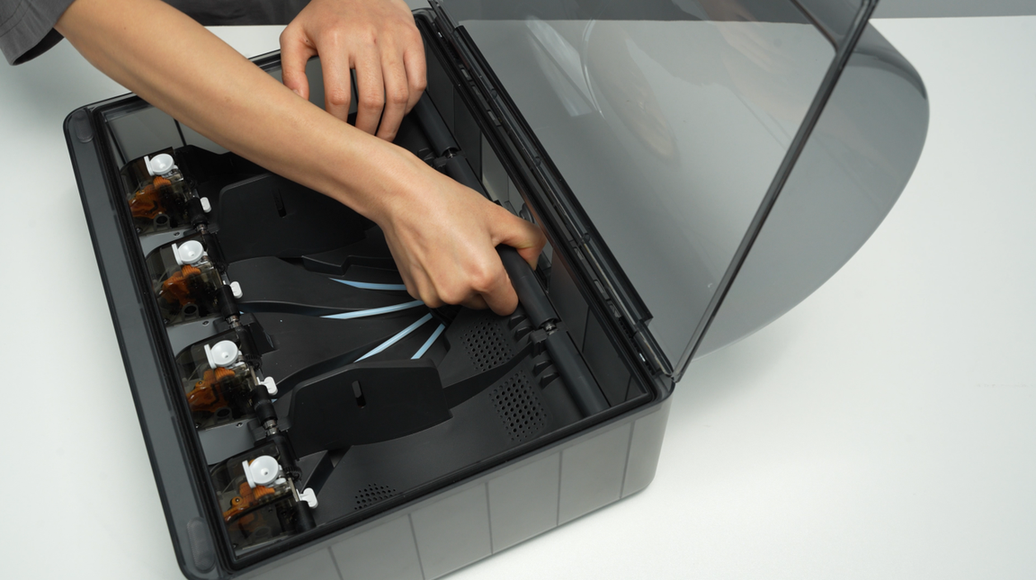

Retire el conjunto de manguito de soporte activo de la estructura principal del AMS en la posición correspondiente a la unidad de alimentación que debe reemplazarse.
Paso 5 - Desconectar los cables y tubos PTFE en el hub de filamento

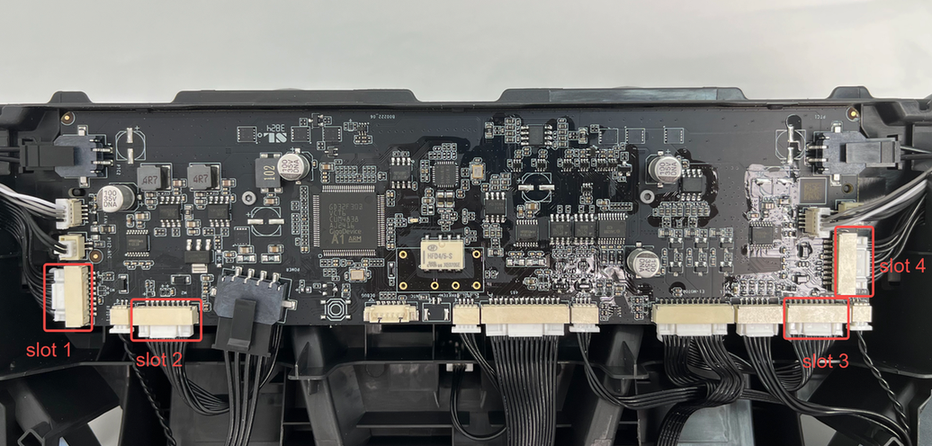

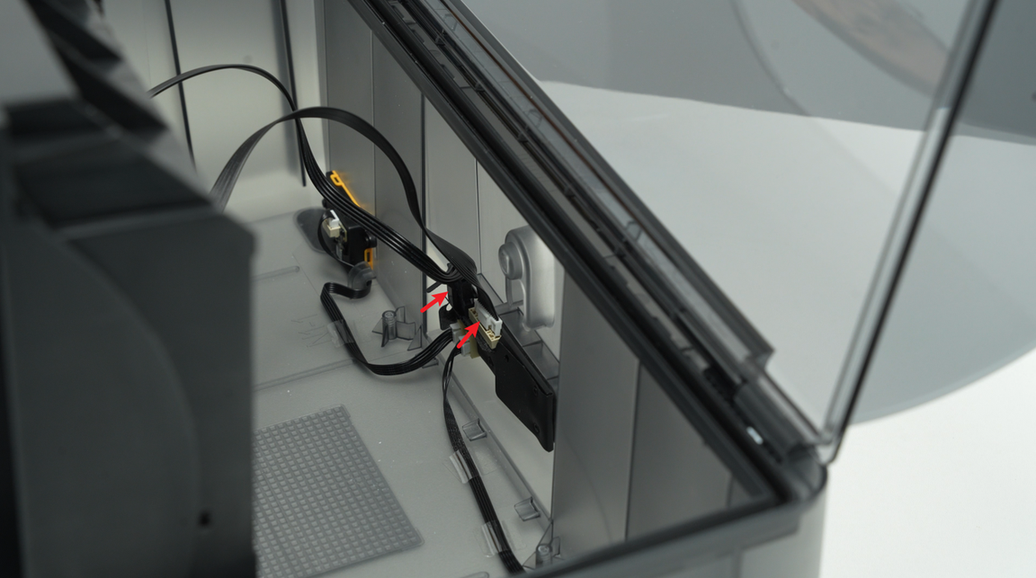

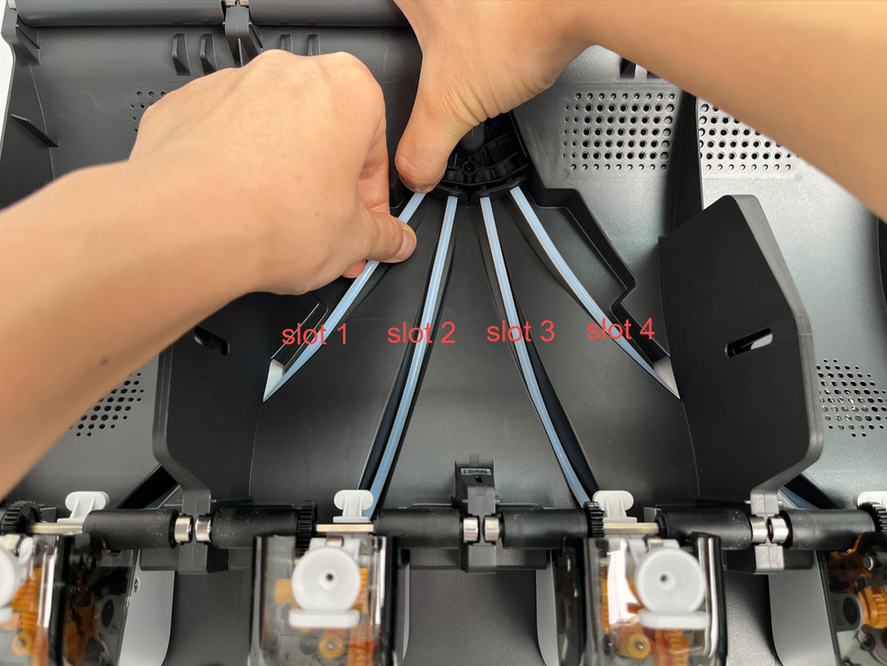

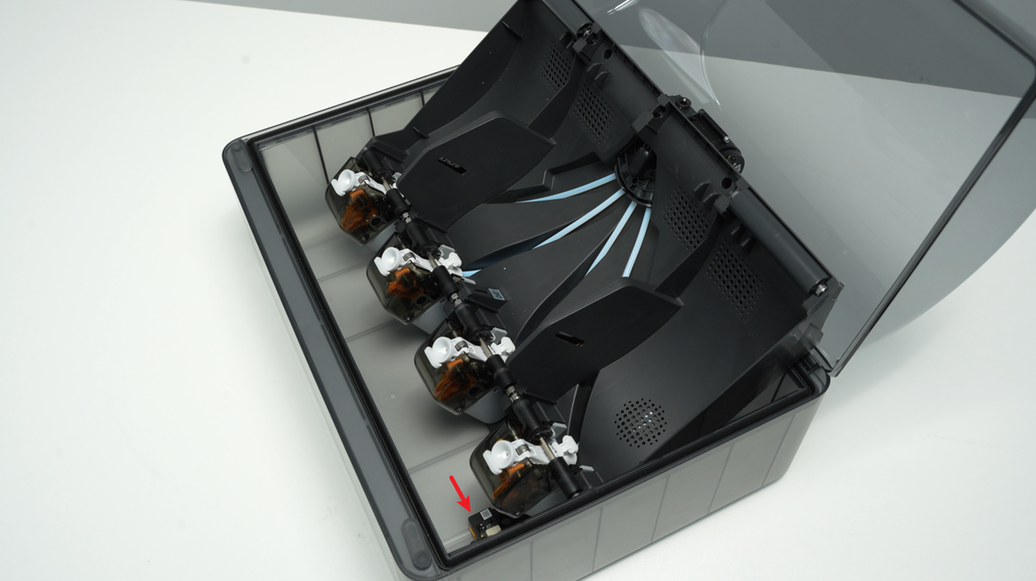

Desconecte los cables entre las unidades de alimentación y la placa principal, así como la conexión entre los tubos PTFE de las unidades de alimentación y el hub de filamento del AMS. Por ejemplo, si está reemplazando las unidades de alimentación en la ranura 1, desconecte los cables y tubos PTFE en las posiciones correspondientes.

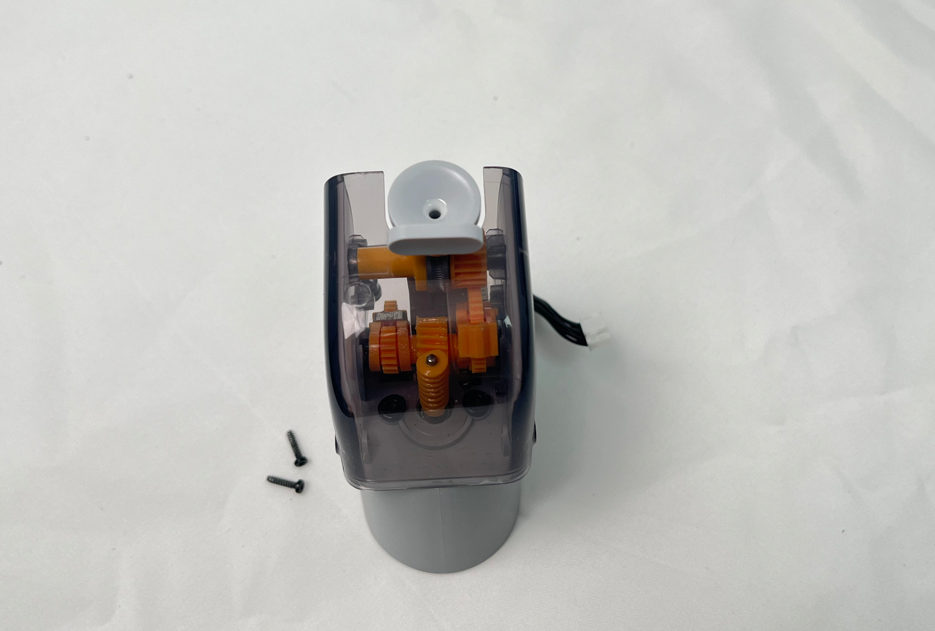

Paso 6 - Retirar la unidad de alimentación

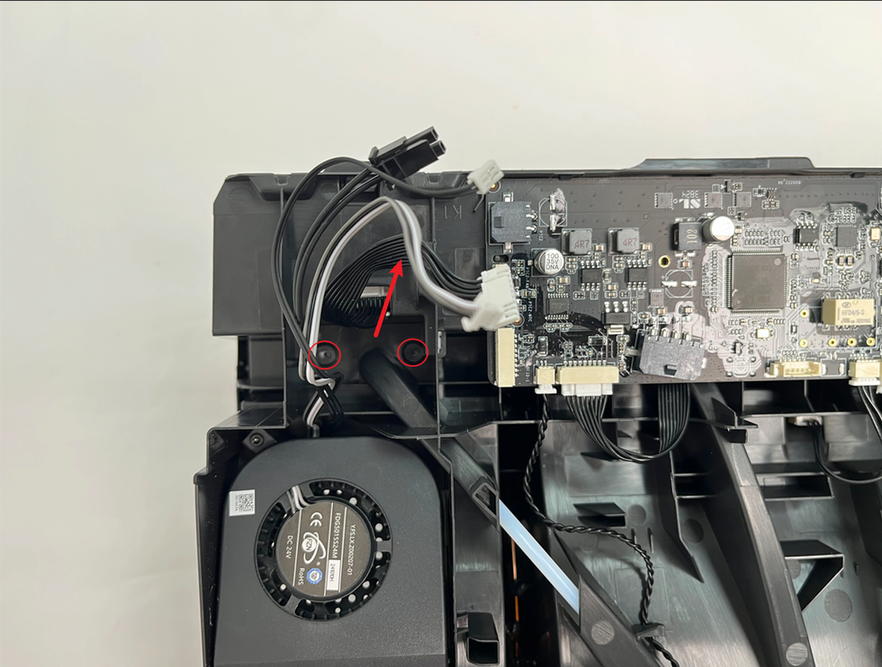

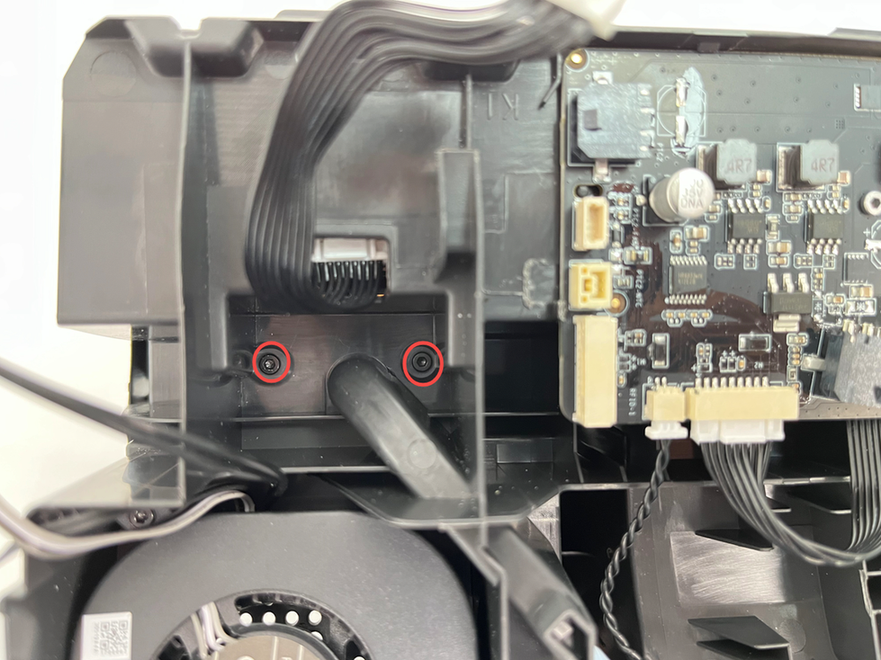

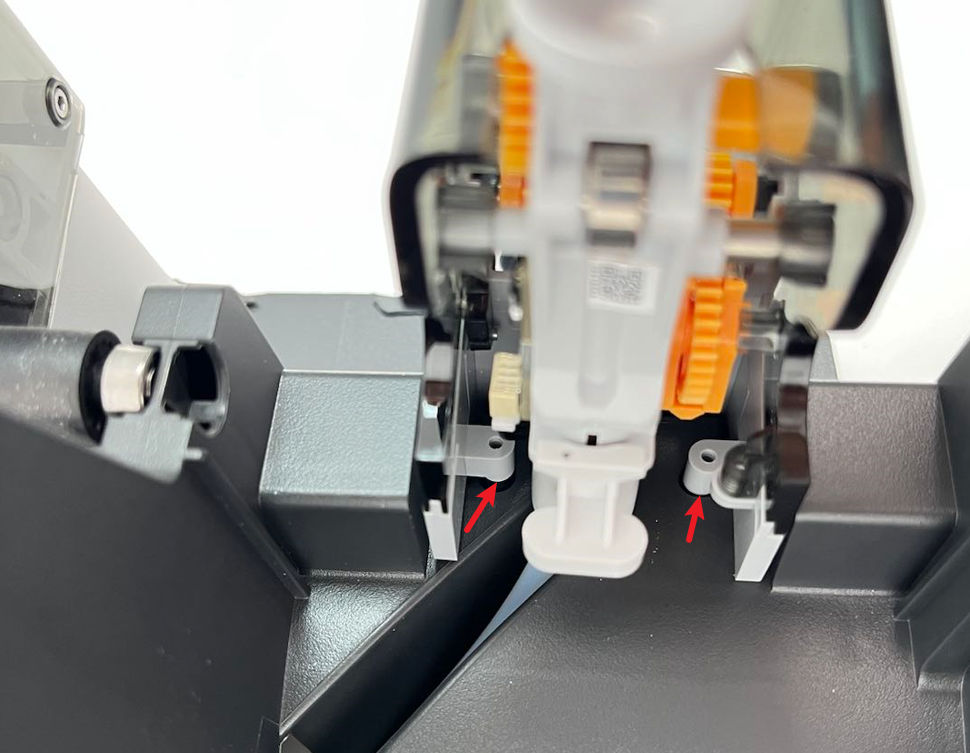

Retire los dos tornillos fijadores B en las posiciones correspondientes según las unidades de alimentación que deben reemplazarse. Si reemplaza la unidad de alimentación 1 y 4, debe extraer los cables del canal de cables. Desconecte el conector, extraiga los cables, retire los tornillos de la unidad de alimentación, empuje la unidad de alimentación hacia atrás para desbloquear el clip frontal y retírela.

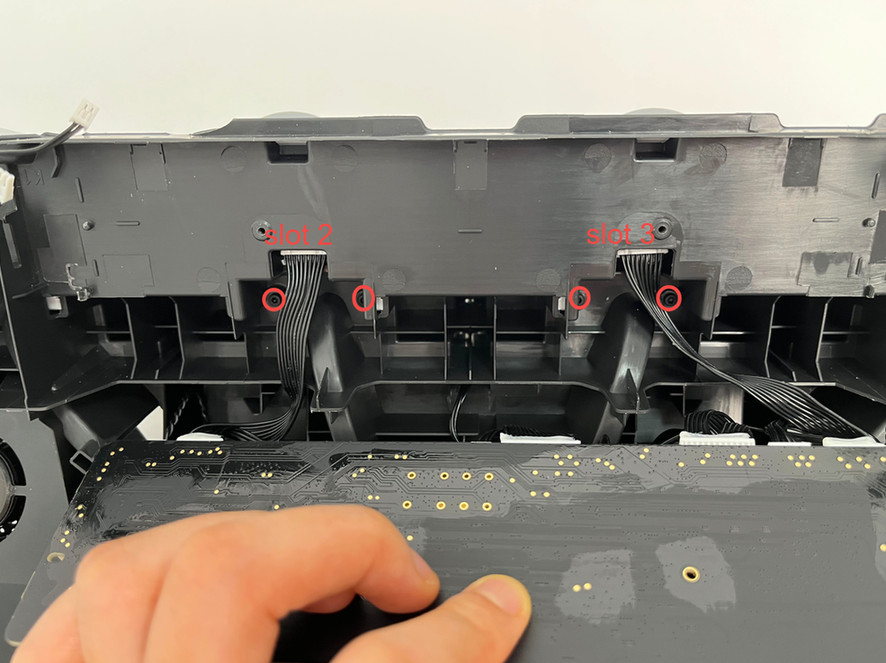

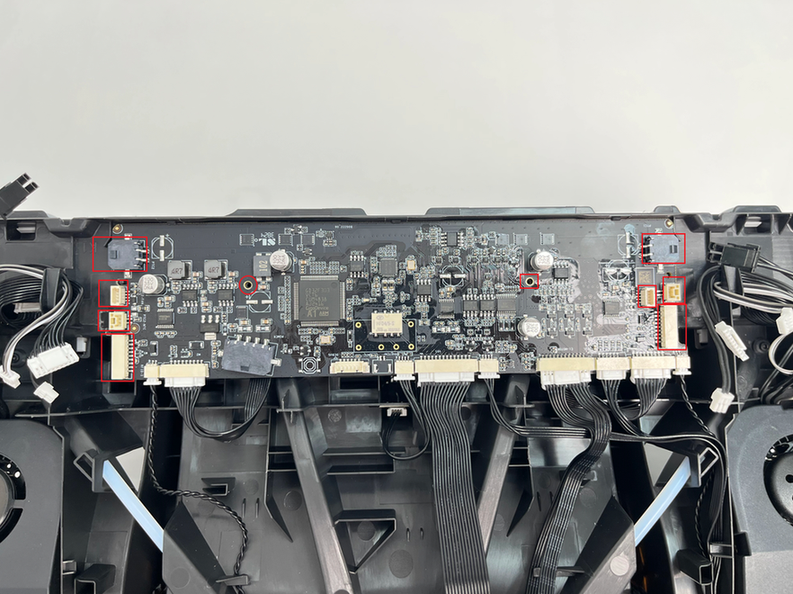

Debe tenerse en cuenta que si reemplaza las unidades de alimentación de las ranuras 2 y 3, primero debe aflojar los dos tornillos de la placa principal C, retirar los 4 conectores verticales en los lados izquierdo y derecho de la placa principal de los clips del canal de cables, dar vuelta la placa principal y luego podrá retirar las unidades de alimentación de las ranuras 2 y 3.
Después de asegurarse de que los dos tornillos se hayan retirado y los cables estén desenredados (al reemplazar la unidad de alimentación 1 y 4, preste especial atención a la necesidad de desenredar los cables), incline las unidades de alimentación hacia su cuerpo, libere los clips frontales y retírelas.
Paso 7 - Retirar el tubo PTFE de la unidad de alimentación

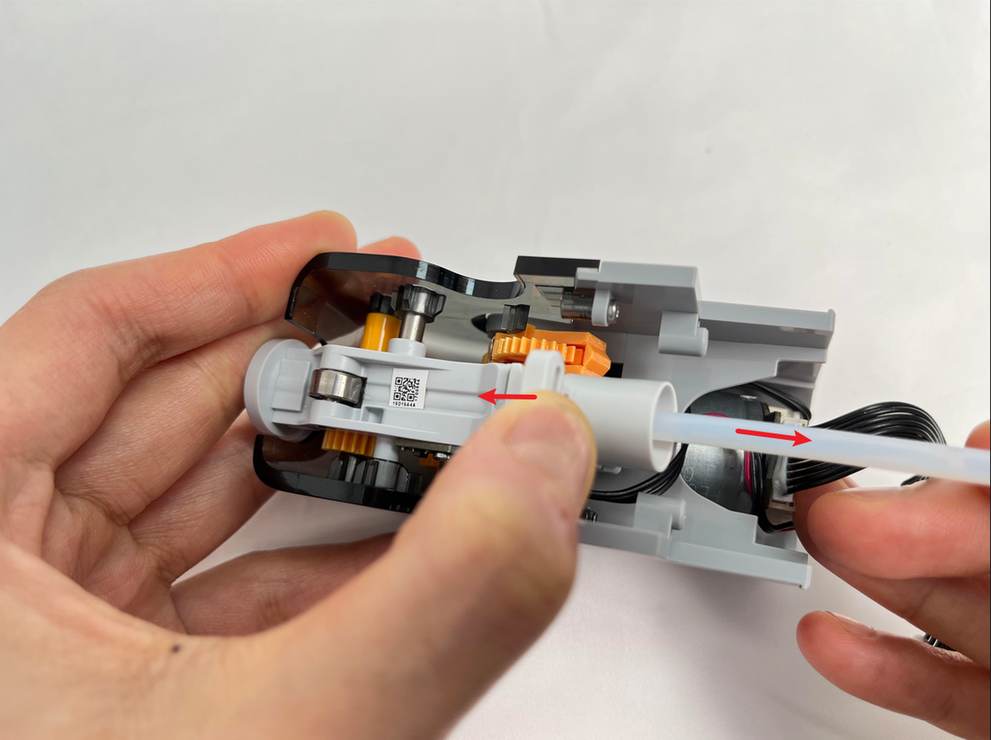

Levante el botón de acoplamiento rápido en la dirección opuesta al tubo PTFE para liberar el clip, luego extraiga el tubo PTFE.
Instalar la unidad de alimentación
Paso 1 - Instalar el tubo PTFE de la unidad de alimentación

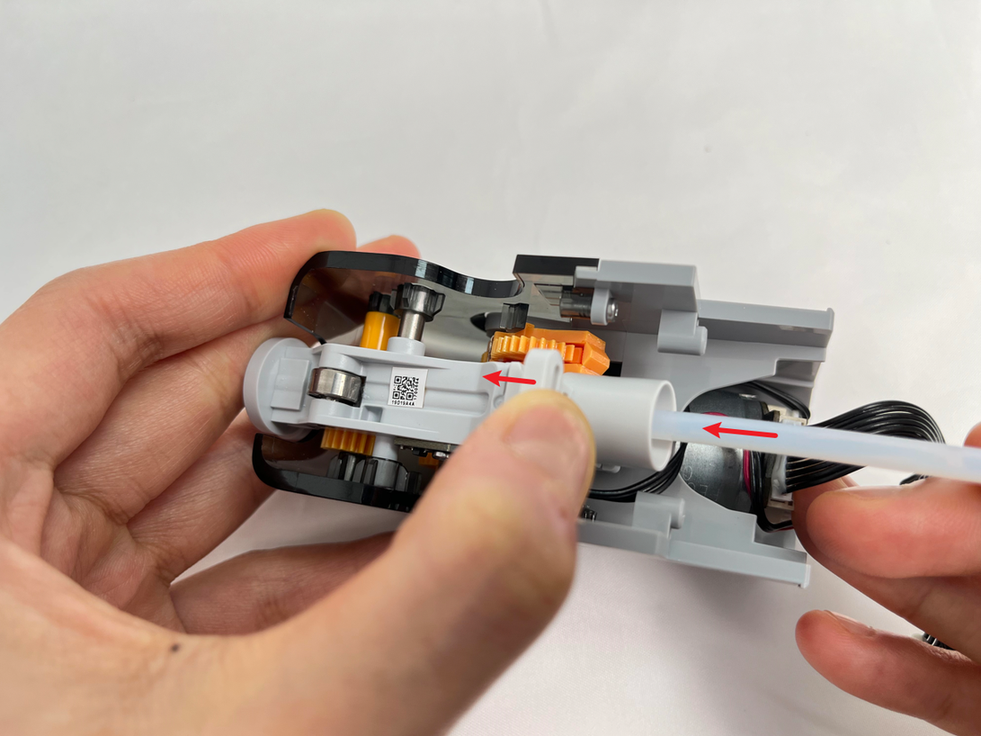

Levante el botón de acoplamiento rápido en la dirección alejada del tubo PTFE para liberar el clip, luego empuje el tubo PTFE hacia adelante.
Paso 2 - Instalar la unidad de alimentación

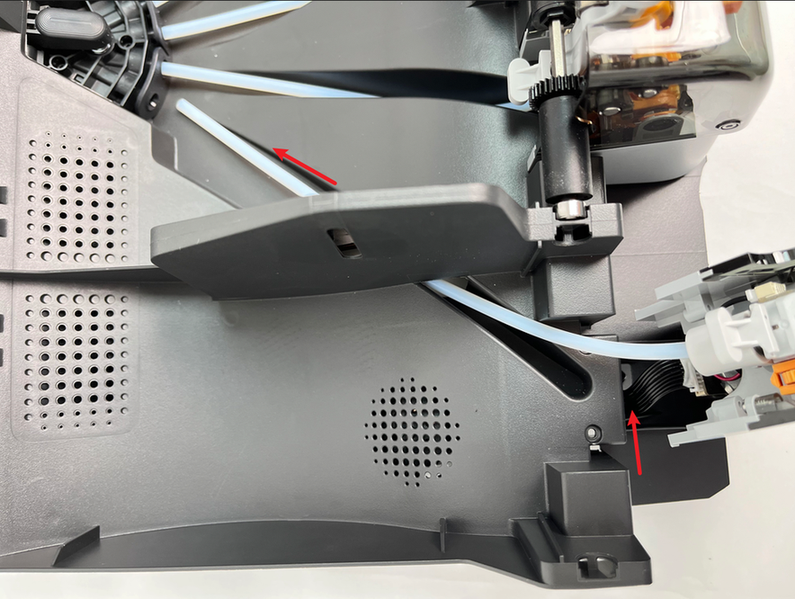

Pase el cable por el agujero hacia el lado de la placa principal, pase el tubo PTFE desde el surco del tubo hacia el hub de filamento, instale la unidad de alimentación en su lugar y fíjela con 2 tornillos.

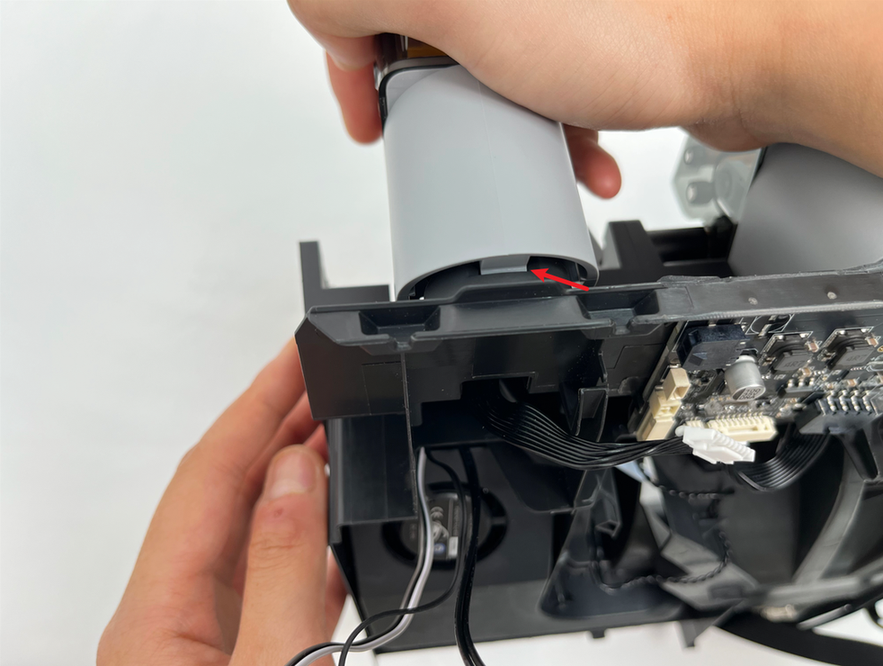

Al instalar la unidad de alimentación, debe alinear primero el clip frontal, y después de estar en su lugar, empuje hacia adelante. Cuando escuche un clic, significa que el agujero del tornillo está alineado correctamente, luego fije el tornillo.
Paso 3 - Conectar cables y tubos PTFE en el hub de filamento

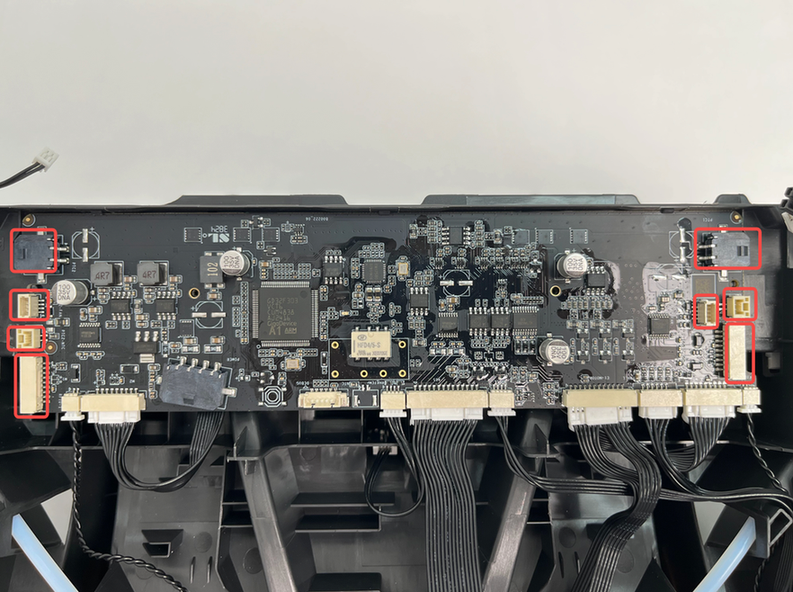

Conecte todos los cables y tubos PTFE. Conecte los cables a los conectores correspondientes en la placa principal y los tubos PTFE a las tomas correspondientes en el hub de filamento del AMS.
Consejos: Inserte primero el cable en el clip de cable, luego inserte el conector. Al organizar los cables, puede insertar primero los cables de la unidad de alimentación. Asegúrese de que los conectores de la unidad de alimentación estén insertados correctamente para evitar que la unidad de alimentación no funcione después de encender la alimentación. Habrá un sonido de clic al insertarse en su lugar.

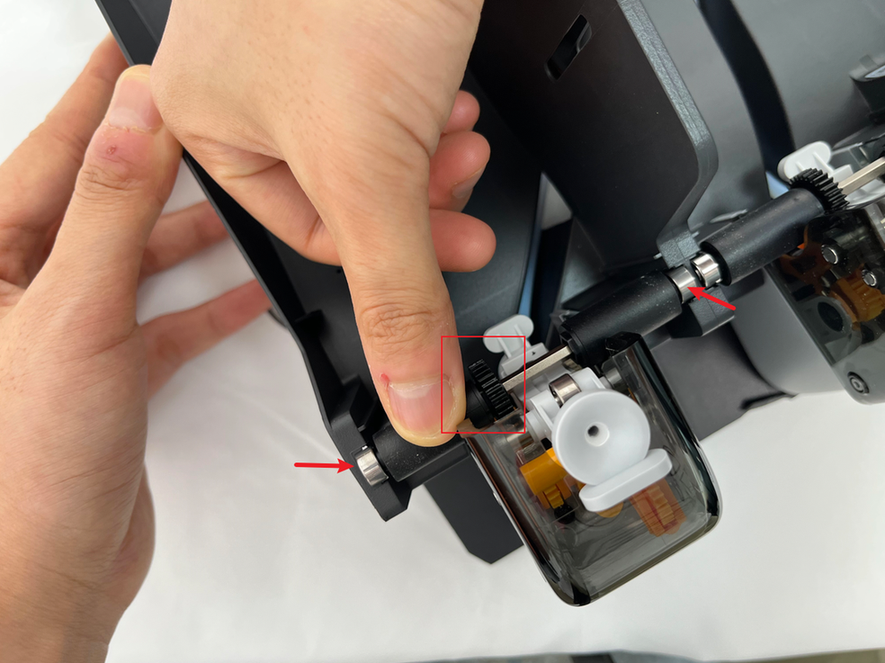

Paso 4 - Instalar el conjunto de manguito de soporte activo de la estructura principal del AMS

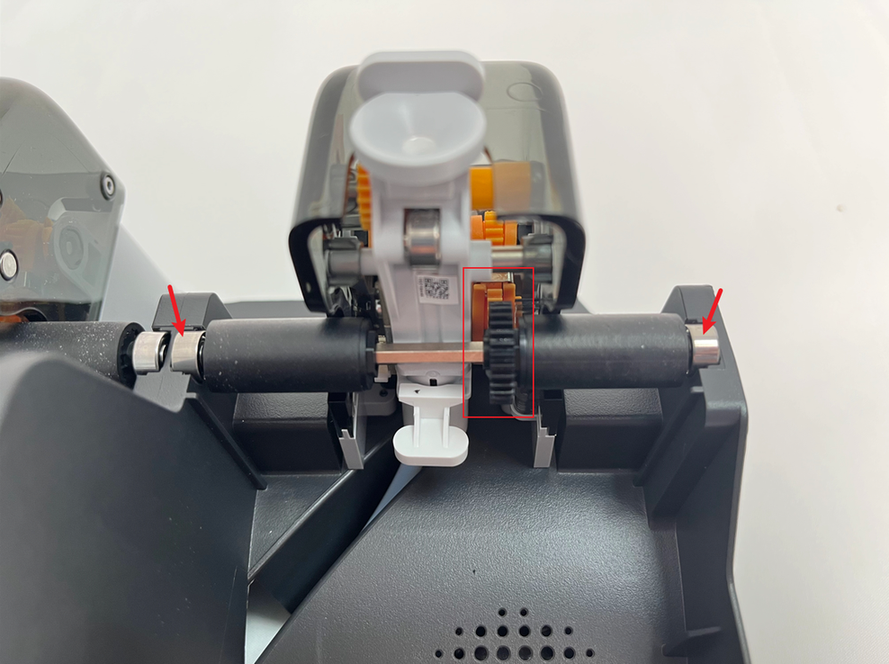

Al instalar el conjunto de manguito de soporte activo de la estructura principal del AMS, tenga en cuenta alinear la posición de la rueda de la unidad de alimentación para evitar una instalación inversa, y asegúrese de que los cojinetes en ambos extremos estén presionados en su lugar.
Paso 5 - Instalar el conjunto de la estructura principal y el conjunto de manguito de soporte accionado
Instale el conjunto de la estructura principal del AMS en la cubierta inferior del AMS y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS.

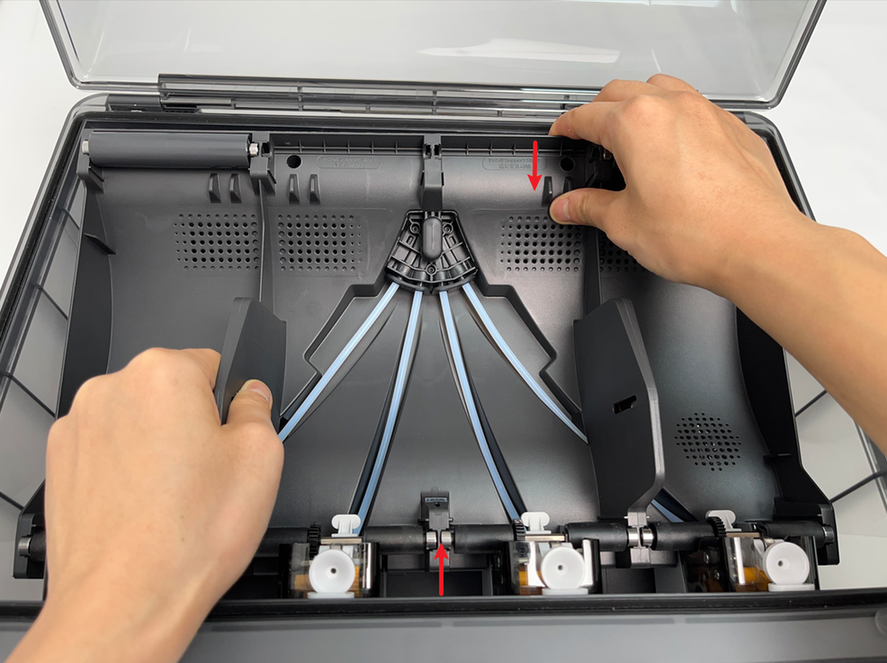

Alinee las pestañas de la cubierta inferior con las ranuras de la estructura central, luego inserte e instale.
Después de instalar la estructura principal del AMS en su lugar, apriete los dos tornillos para fijarla.

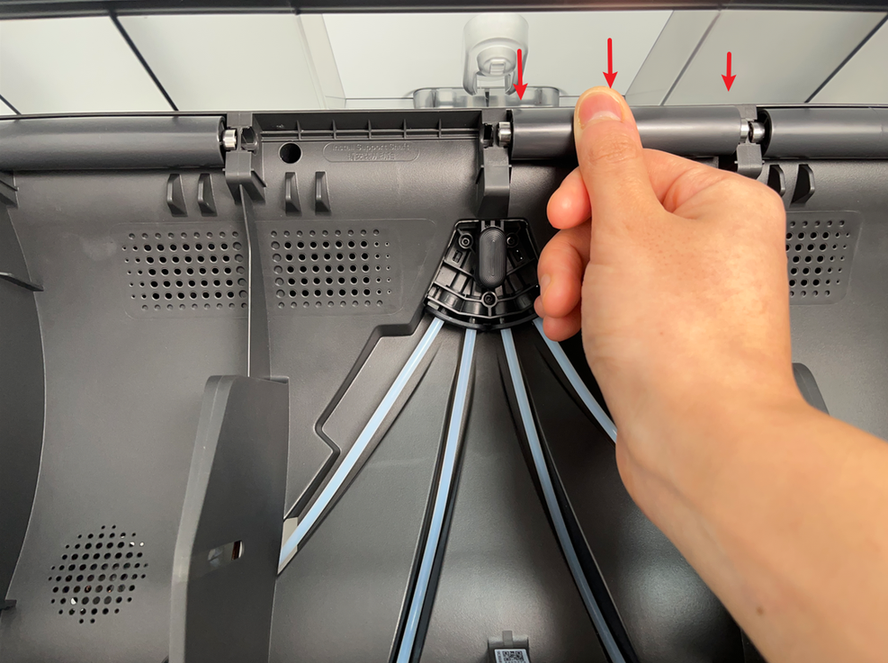

Instale los dos conjuntos de manguito de soporte accionado en las ranuras centrales, asegurándose de que los cojinetes en ambos extremos de todos los ejes de soporte estén presionados en su lugar.
Paso 6 - Instalar el botón de liberación del tubo PTFE

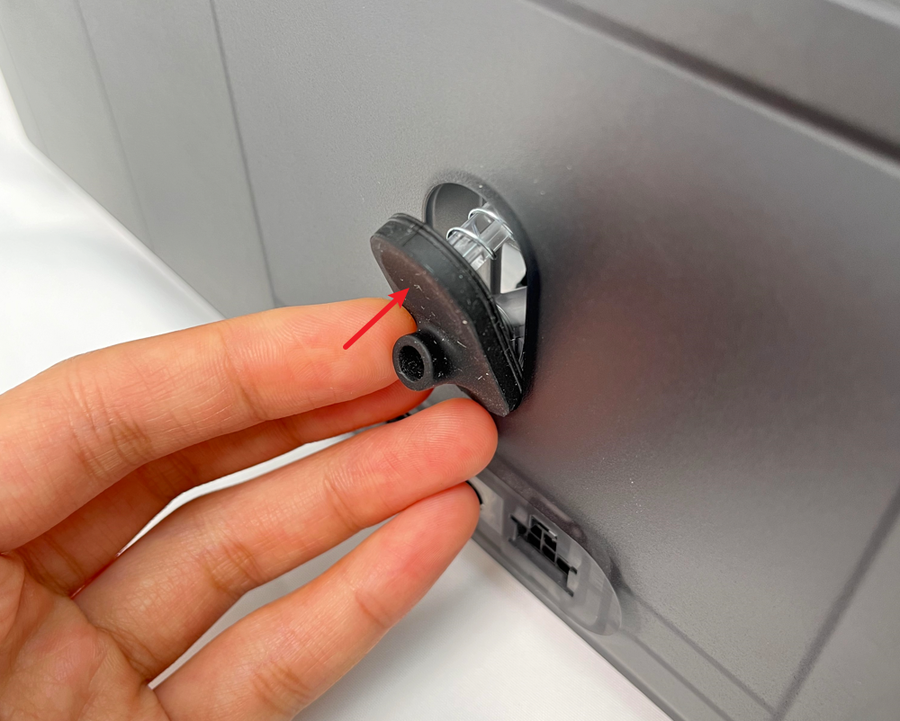

Presione el botón de liberación del tubo PTFE hacia su alojamiento en la siguiente dirección, inserte el cierre en la ranura correspondiente suavemente y mantenga el alojamiento de silicona negra embebido plano.
Paso 7 - Conectar el tubo PTFE

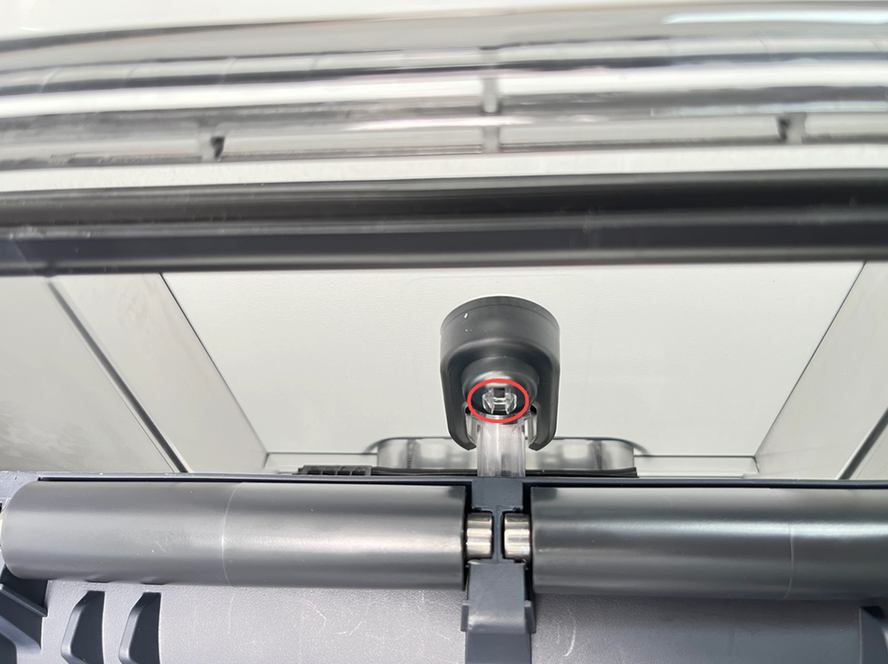

Verifique que el soporte de silicona del tubo PTFE esté alineado con el orificio de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, extraiga el tubo PTFE para confirmar que está fijado.
Calibración
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a utilizar el AMS para cargar filamentos mediante la operación en la pantalla. Si la carga se completa sin mensajes de error durante todo el proceso, el reemplazo fue exitoso.
De lo contrario, verifique todas las conexiones e intente nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
