Modelos de impresoras aplicables
AMS 2 Pro (en adelante denominado AMS)
Placa de alimentación del AMS 2 Pro
La placa de alimentación del AMS es una placa de circuitos instalada en la parte trasera del AMS. Es responsable de recibir la salida de corriente continua de la impresora y transmitir la alimentación a la placa principal del AMS. También realiza ciertas funciones de conmutación de comunicación.
¿Cuándo utilizar?
-
La salida de alimentación de la placa de conector del AMS es normal, y la conexión de 4 pines/6 pines del cable Bambu bus también es normal, pero el AMS no se inicia correctamente;
-
La placa de alimentación del AMS está claramente quemada;
-
El conector o los componentes de la placa de alimentación del AMS están dañados.
Herramientas y materiales necesarios
-
Placa de alimentación nueva para AMS 2 Pro
-
Llave Allen H2.0
-
Llave Allen H1.5
-
15 minutos
Lista de tornillos
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Antes de comenzar, asegúrese de que el AMS esté desconectado de la impresora.
Retirar la placa de alimentación
Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

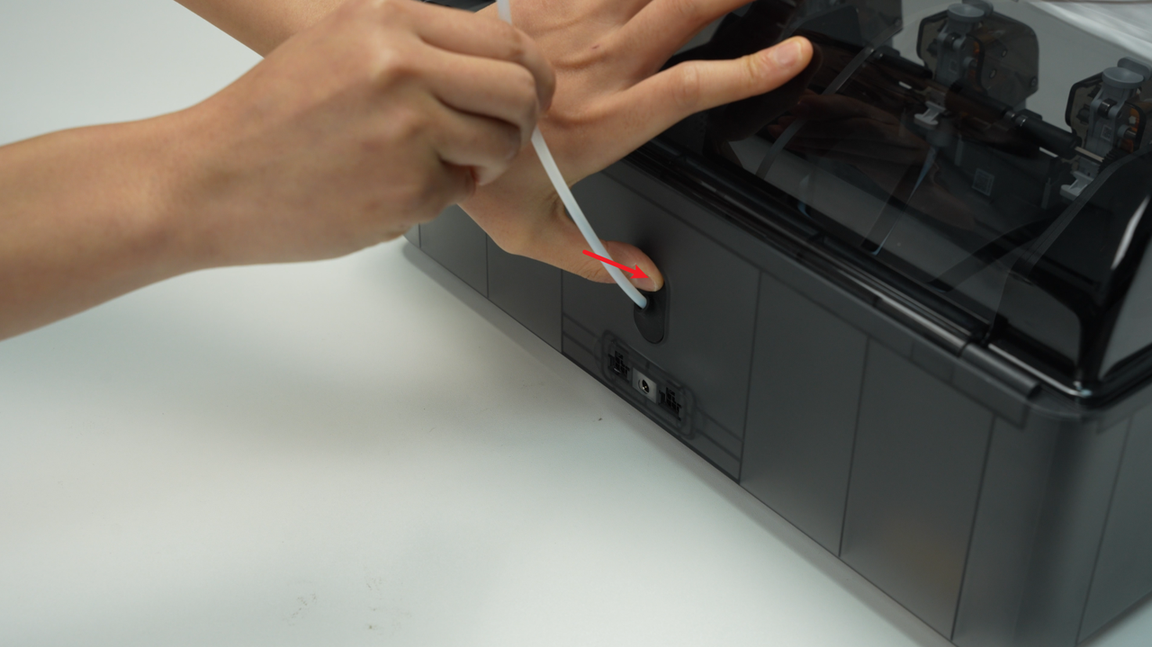

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el soporte, luego retire el tubo PTFE desde la parte trasera del AMS.
Paso 2 - Retirar el botón de liberación del tubo PTFE

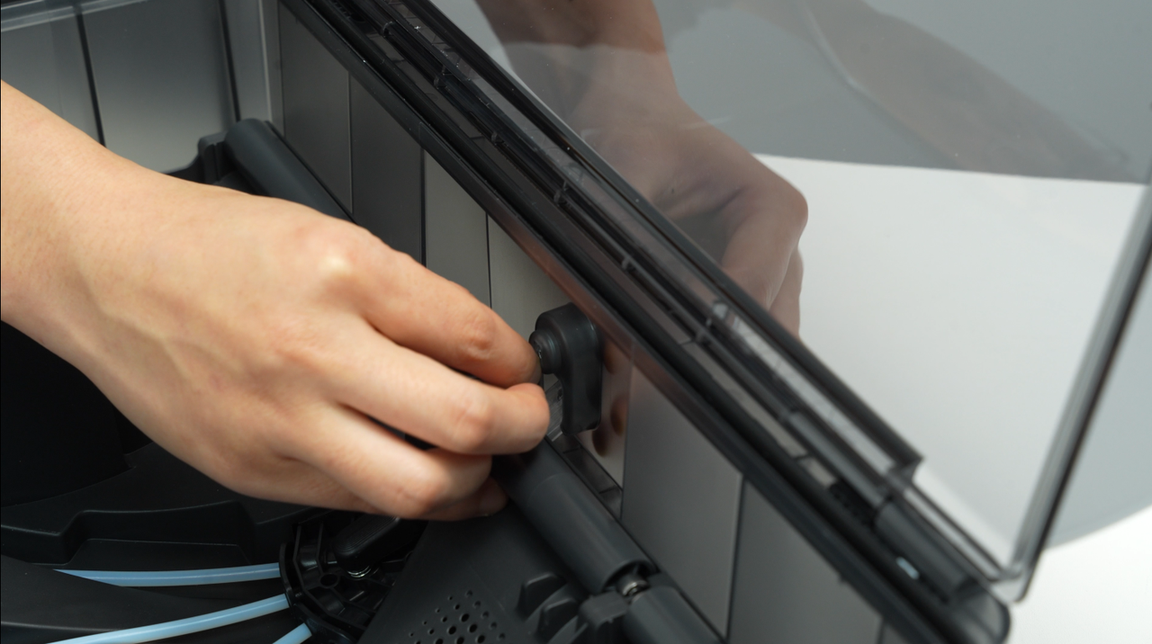

Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego retire el botón de liberación del tubo PTFE desde la parte trasera del AMS.
Al apretar el cierre, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.

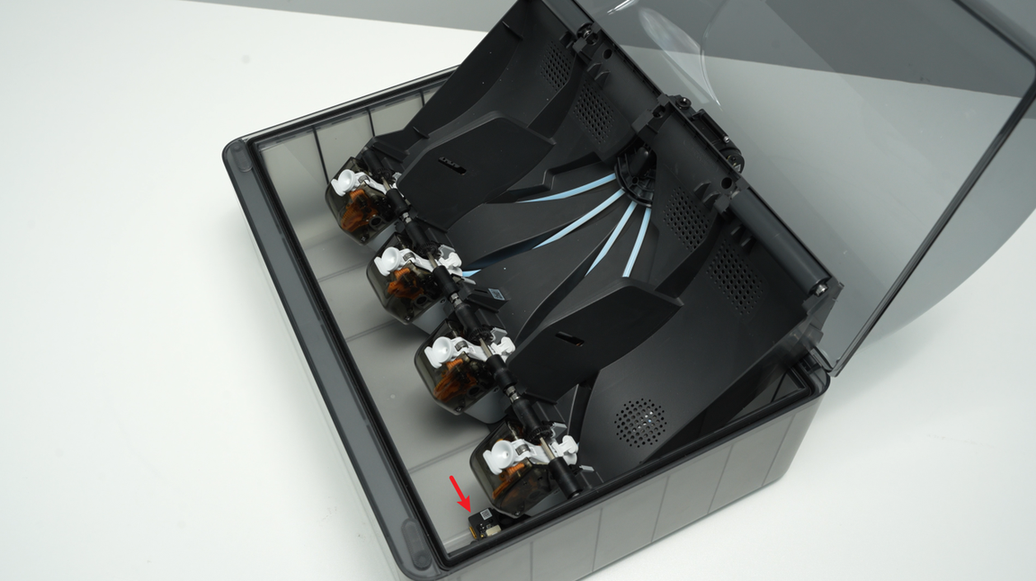

Paso 3 - Retirar el conjunto de la estructura principal del AMS

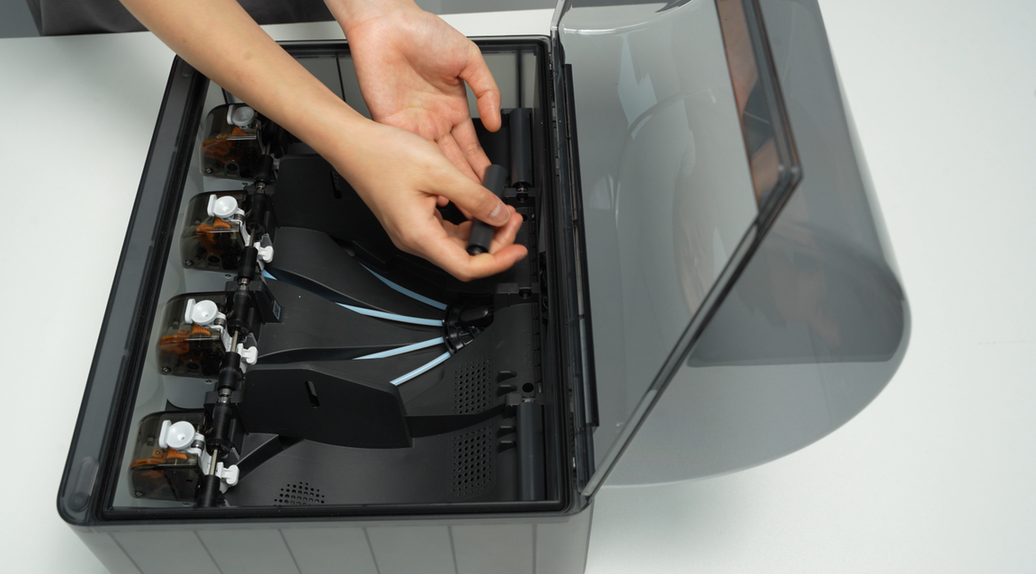

Retire el conjunto de soporte accionado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el soporte de rodamientos, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.

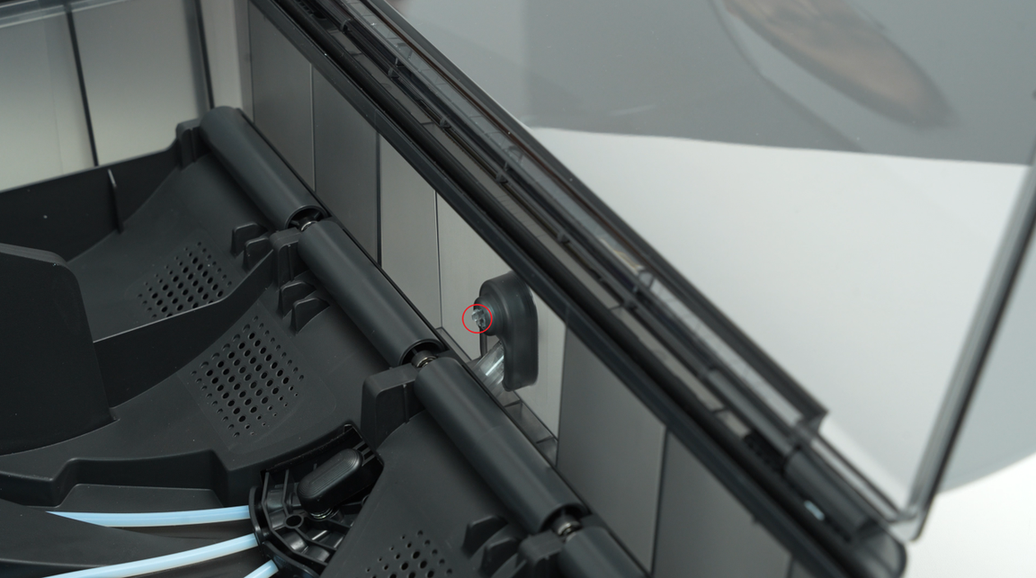

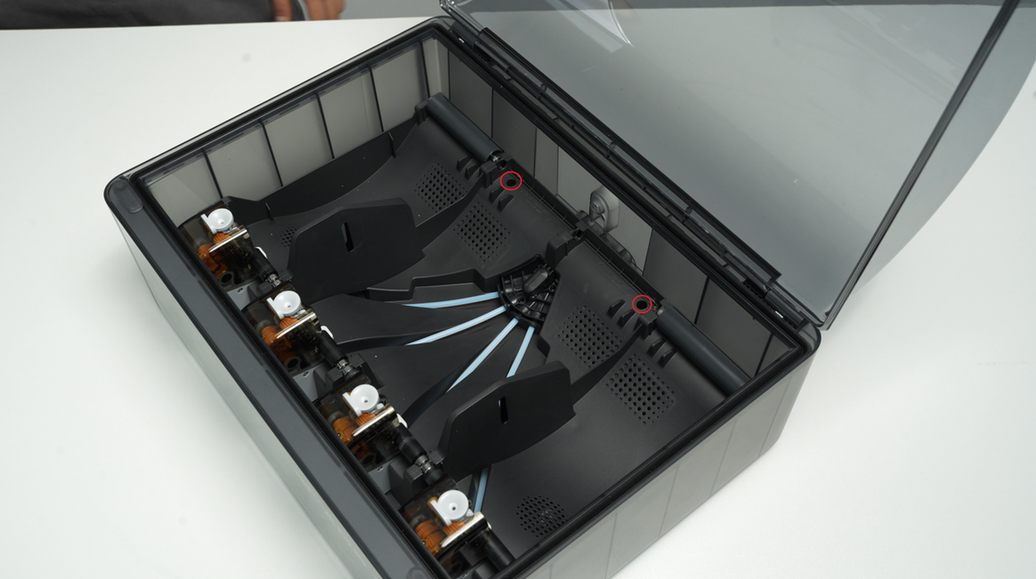

Retire los dos tornillos A que fijan la estructura principal del AMS.

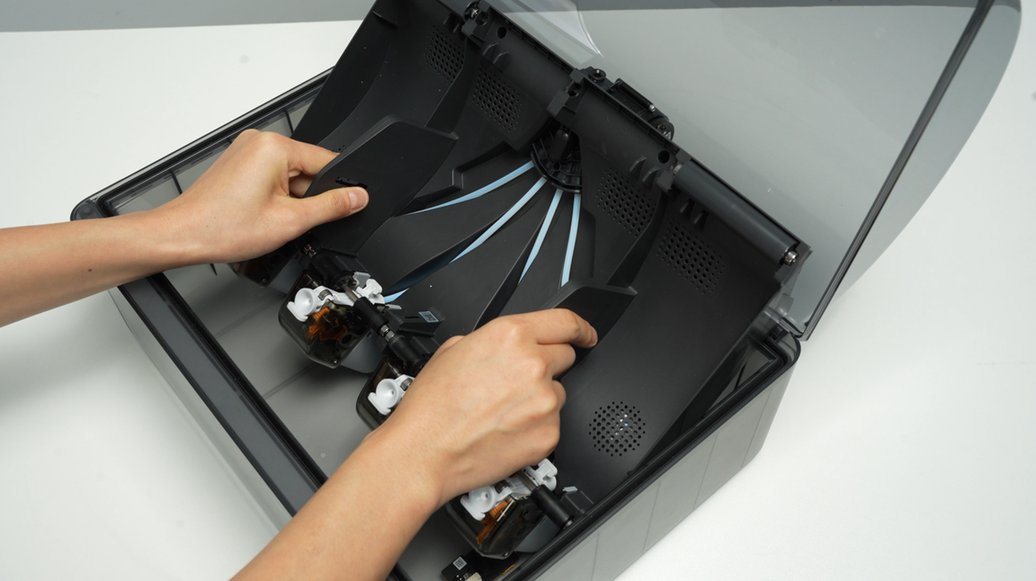

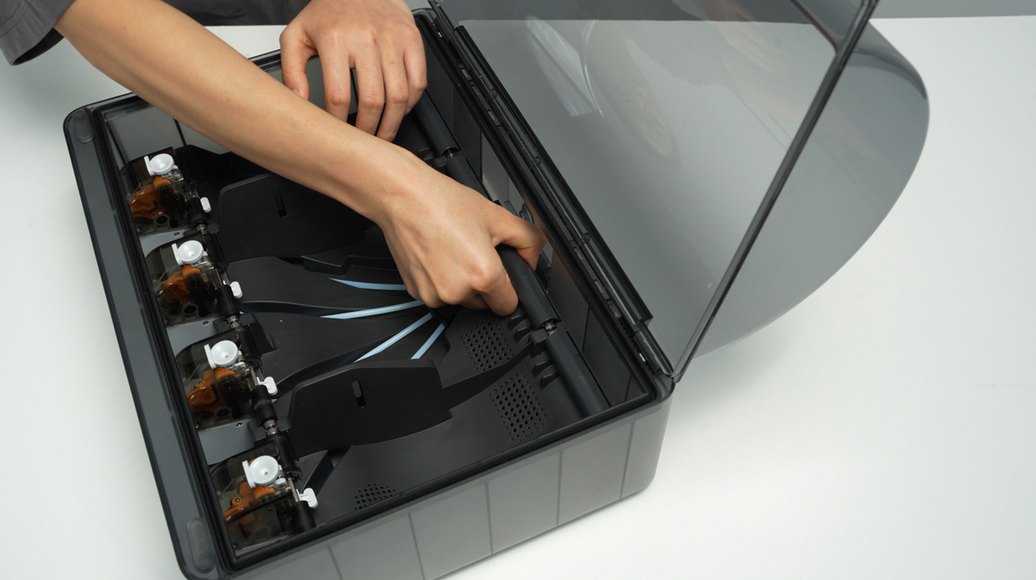

Levante completamente la parte trasera de la estructura principal y colóquela verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no debe operar con violencia. Al levantar, se recomienda levantar primero la parte frontal de la estructura principal, luego empujarla hacia adelante para hacer espacio para la parte trasera de la estructura.
Al colocar la estructura principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

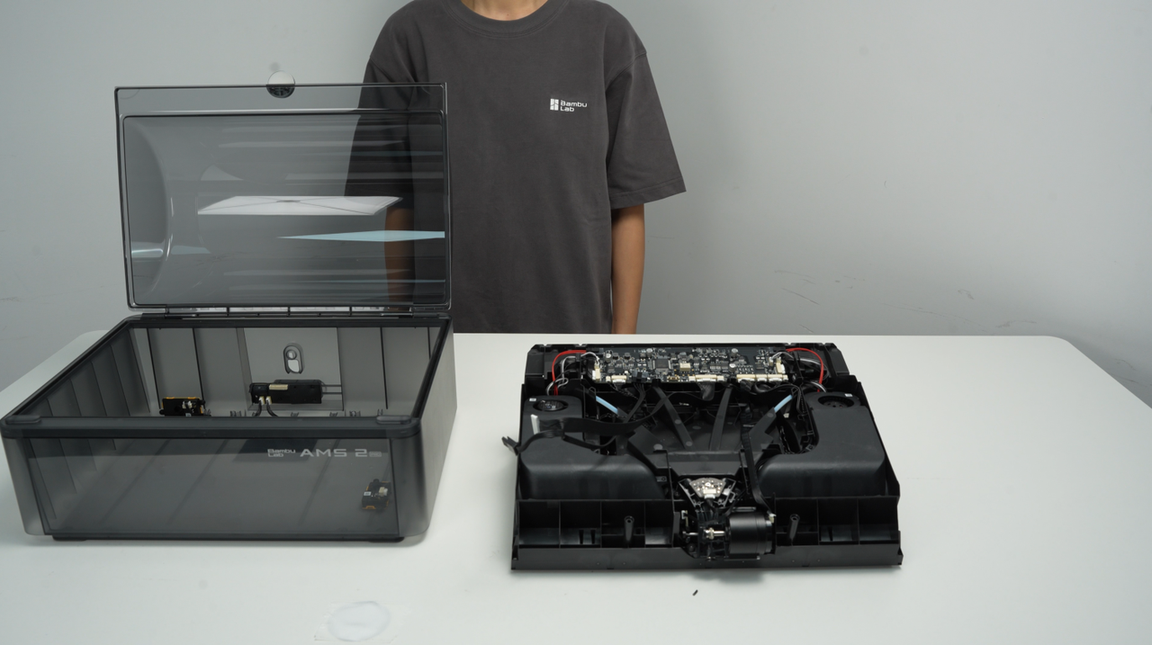

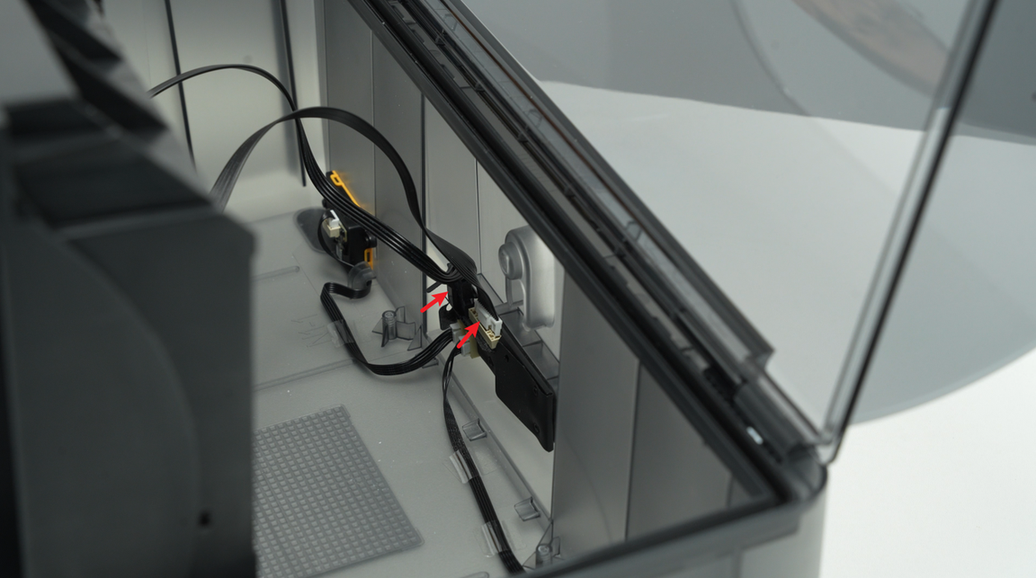

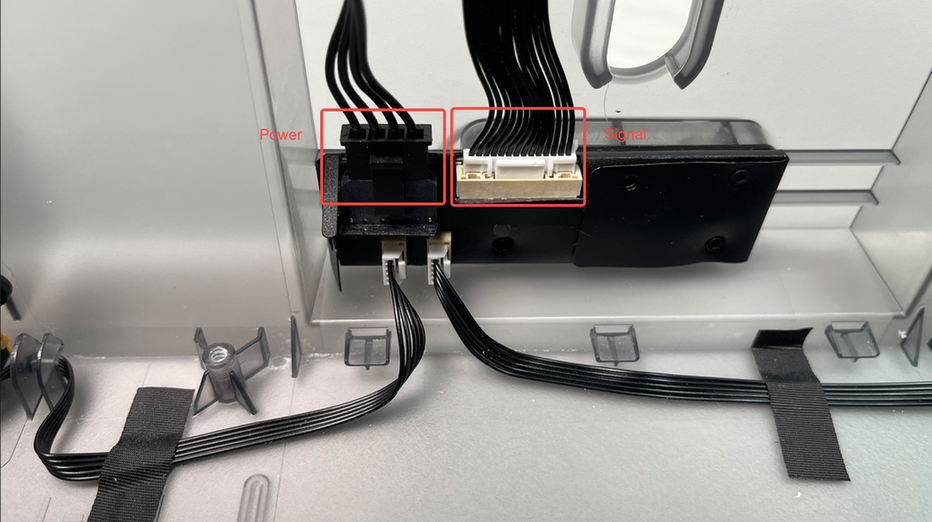

Desbloquee el cierre del conector, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS, y retire el conjunto de la estructura principal como un todo.
Paso 4 - Retirar la placa de alimentación

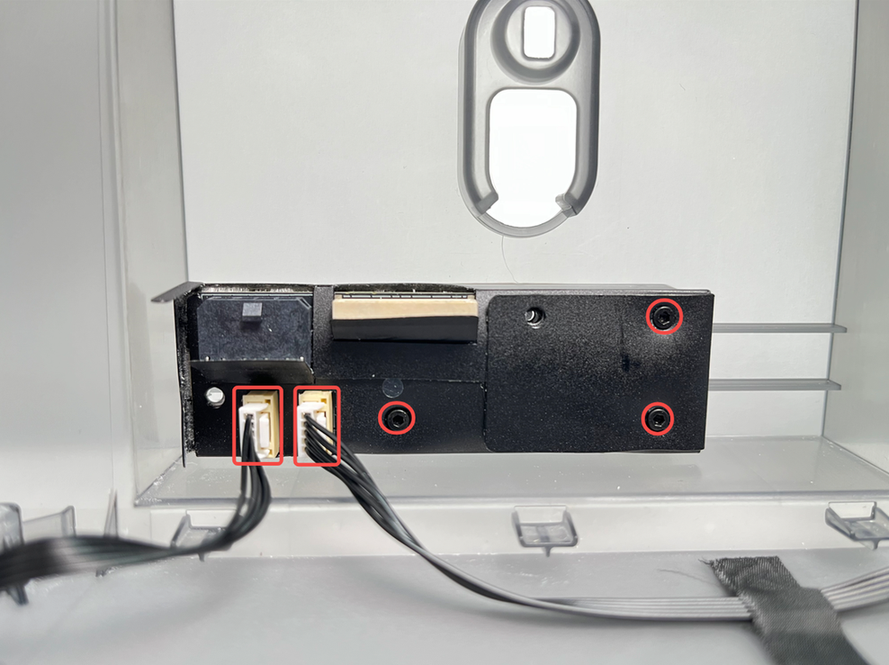

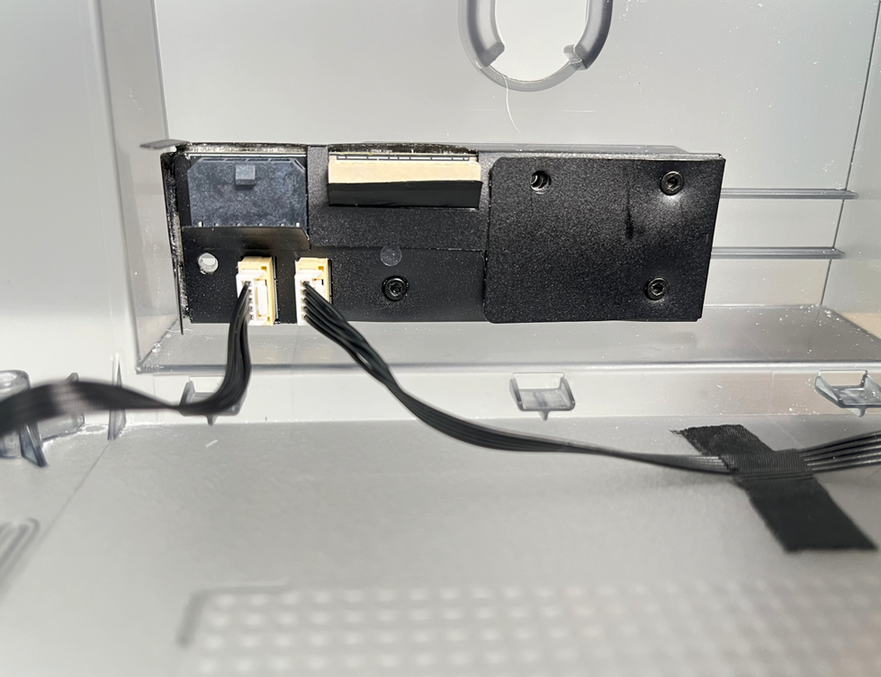

Desconecte los dos conectores de los módulos de entrada de aire, retire los 3 tornillos y retire la placa de alimentación.
Instalar la placa de alimentación
Paso 1 - Instalar la placa de alimentación

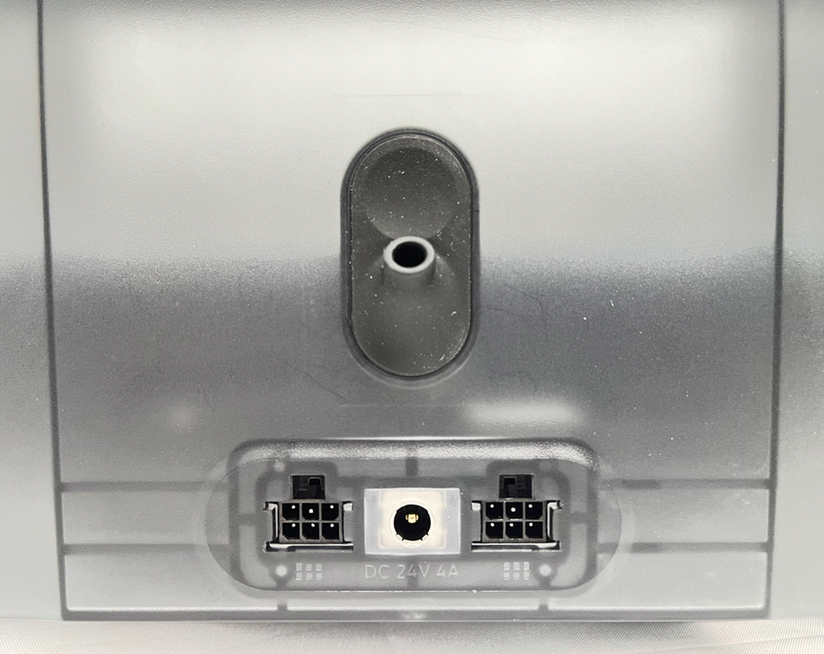

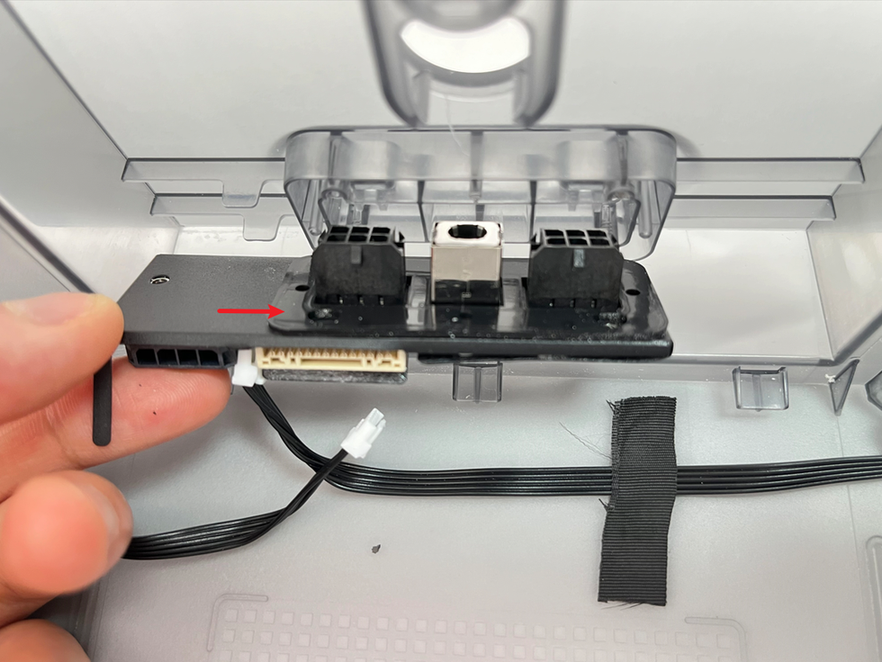

Después de alinear la placa de alimentación con el orificio de conexión en la parte trasera del AMS, empuje hacia adelante, alinee el conector de 6 pines con el agujero de tornillo, apriete los 3 tornillos B en la placa de alimentación y conecte de nuevo los conectores de ventilación de los dos módulos de entrada de aire y ventilación.

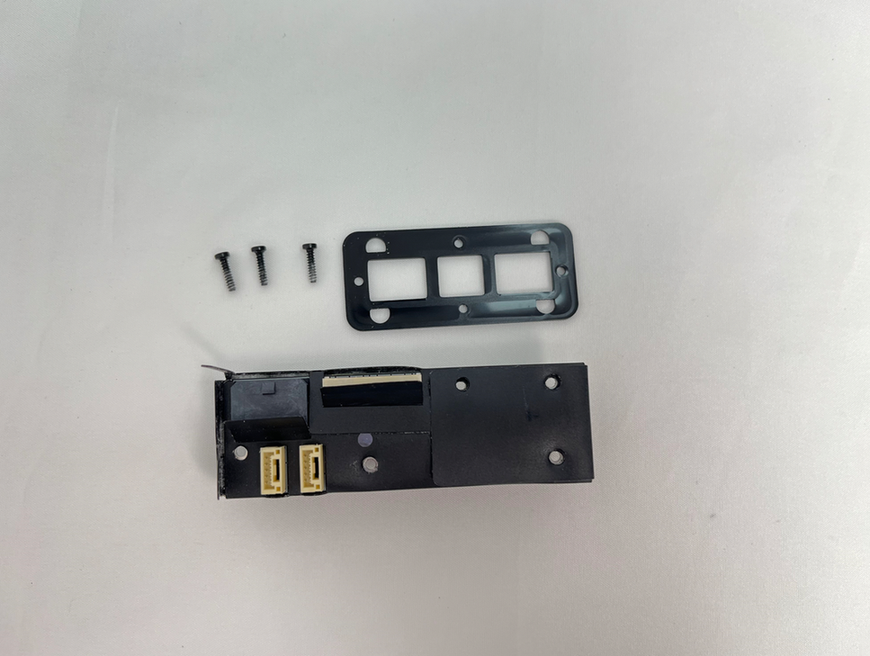

Nota: Hay una junta de silicona en la parte trasera de la placa de alimentación, no olvide insertarla.
Paso 2 - Instalar el conjunto de la estructura principal y el conjunto de soporte accionado

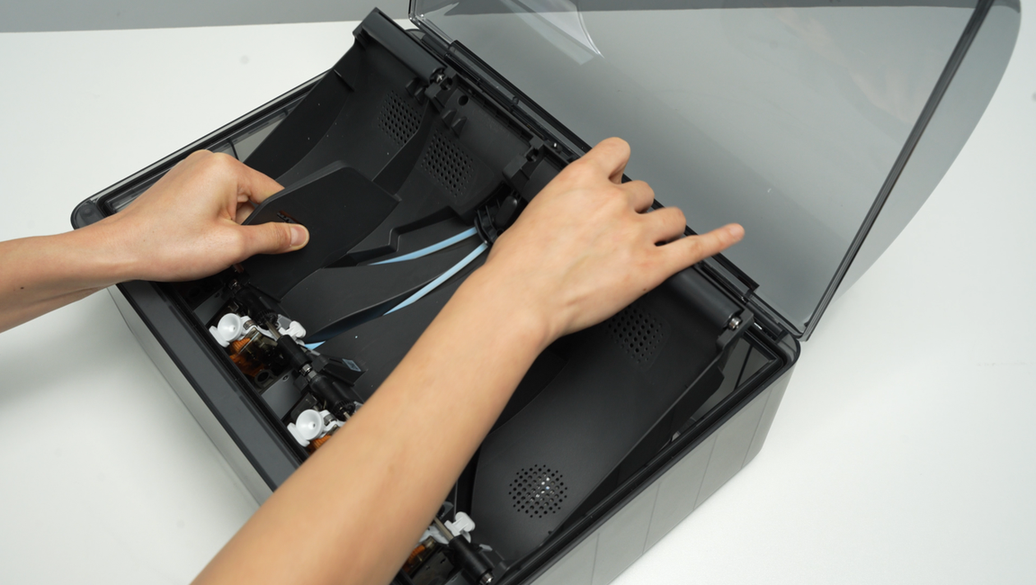

Instale el conjunto de la estructura principal del AMS en la cubierta inferior del AMS y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS.

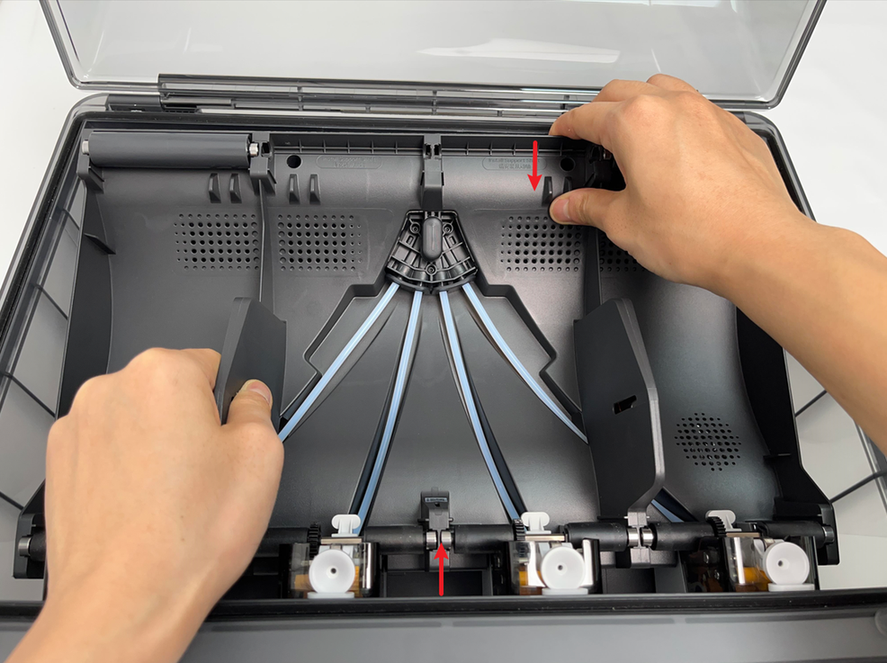

Alinee las pestañas de la cubierta inferior con los huecos de la estructura central, luego inserte e instale.

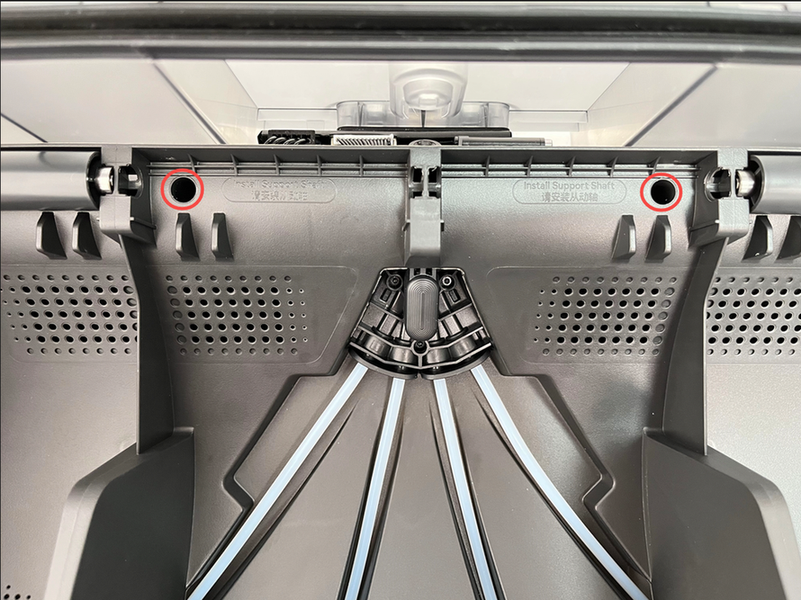

Después de instalar la estructura principal del AMS en su lugar, apriete los dos tornillos para fijarla.

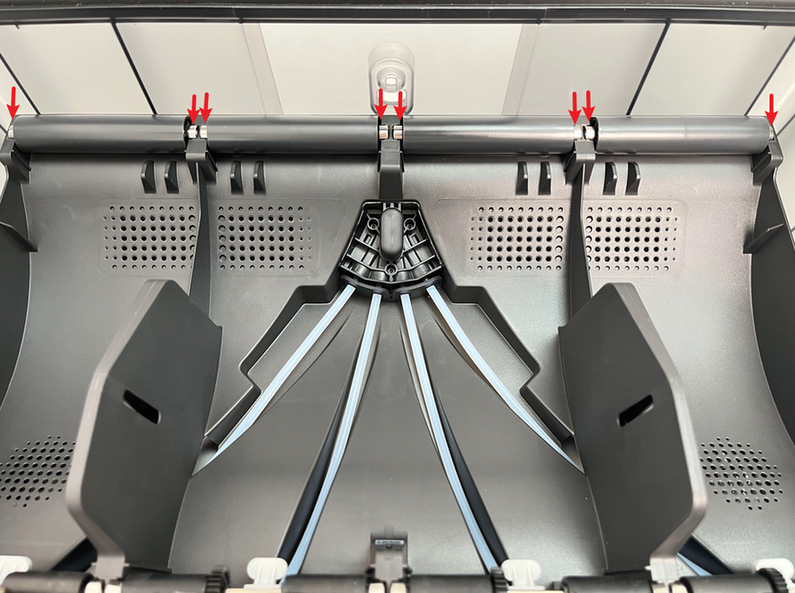

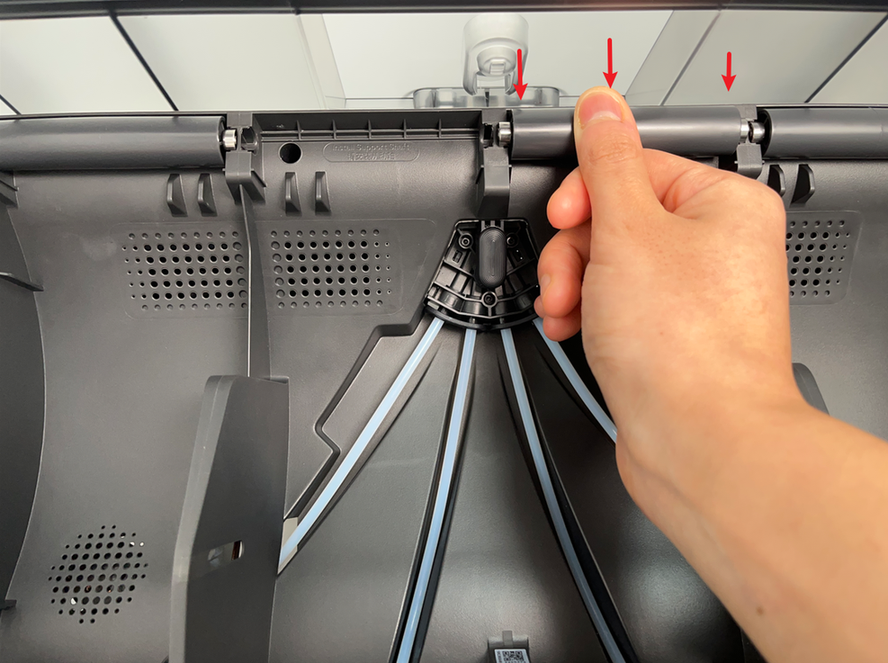

Instale los dos conjuntos de soporte accionado central, asegurándose de que los rodamientos en ambos extremos de todos los ejes accionados estén presionados en su lugar.
Paso 3 - Instalar el botón de liberación del tubo PTFE

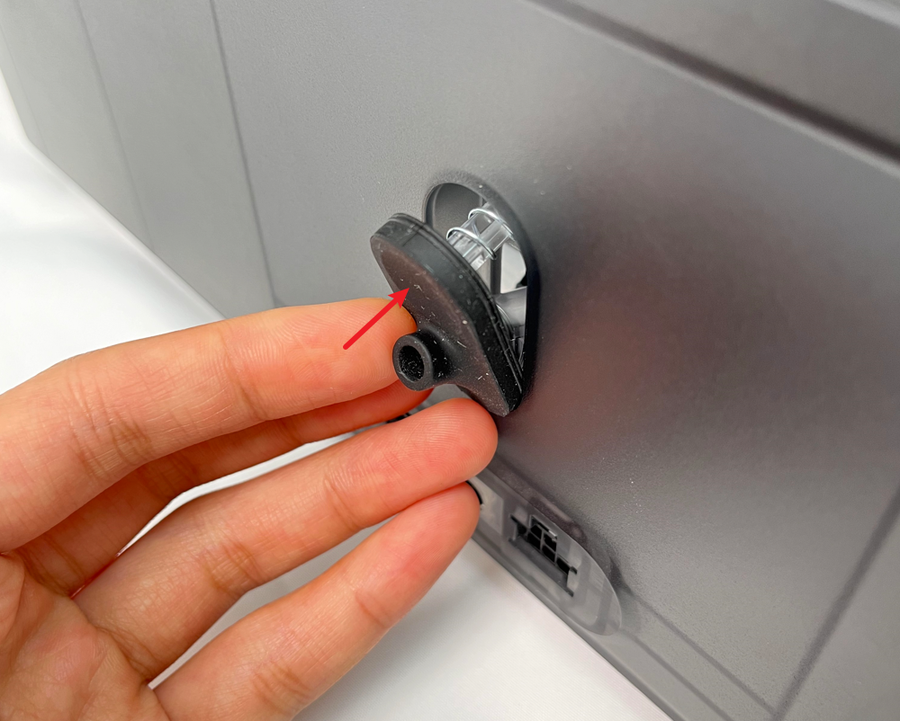

Presione el botón de liberación del tubo PTFE de vuelta en el alojamiento en la siguiente dirección, inserte el cierre en la ranura correspondiente suavemente y mantenga la cubierta de silicona negra incrustada plana.
Paso 4 - Conectar el tubo PTFE

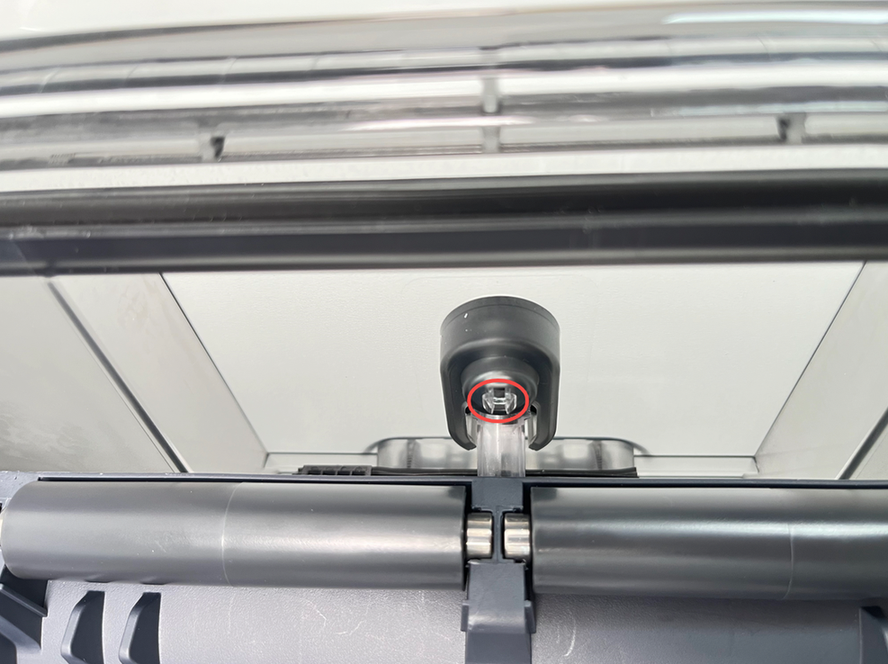

Verifique que el soporte de silicona del tubo PTFE esté alineado con el orificio de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tire del tubo PTFE para confirmar que está fijo.
Calibración
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a usar el AMS para cargar filamentos mediante la operación en la pantalla. Si se completa la carga y no aparecen mensajes de error durante todo el proceso de carga, la sustitución fue exitosa.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
