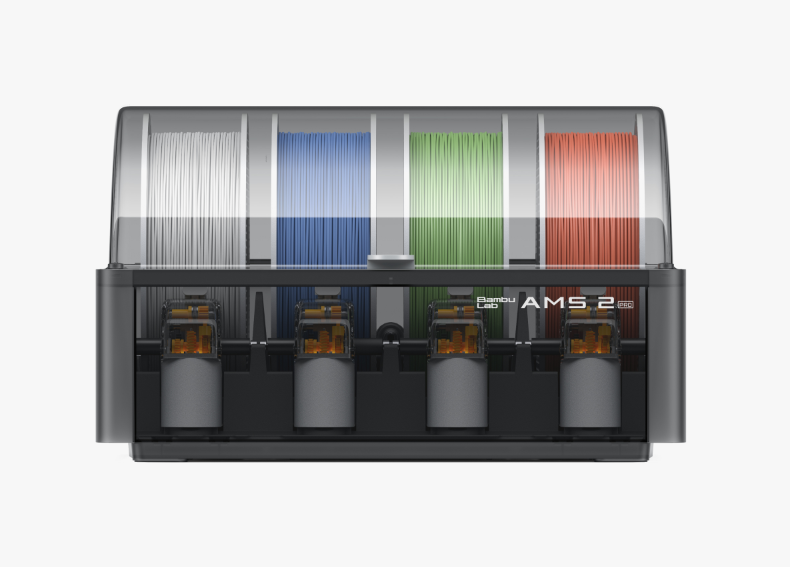

Este artículo proporciona las instrucciones y precauciones relevantes para el desmontaje y montaje del AMS 2 Pro. El desmontaje y montaje de accesorios intercambiables involucrados en este proceso también pueden realizarse consultando este artículo.
Lista de piezas
A continuación se indican los materiales individuales de postventa que involucra esta guía.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Lista de ensambles
Los ensambles requieren un desmontaje adicional.
Herramientas y materiales necesarios
-
Llave Allen H2.0
-
Llave Allen H1.5
-
60 minutos
Lista de tornillos
A: BT3x8 B: BT2x5 C: BTG2x11x4 D: BT2x8 E: BT2x4 F: BT2x6
Guía de video
Guía de desmontaje
Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

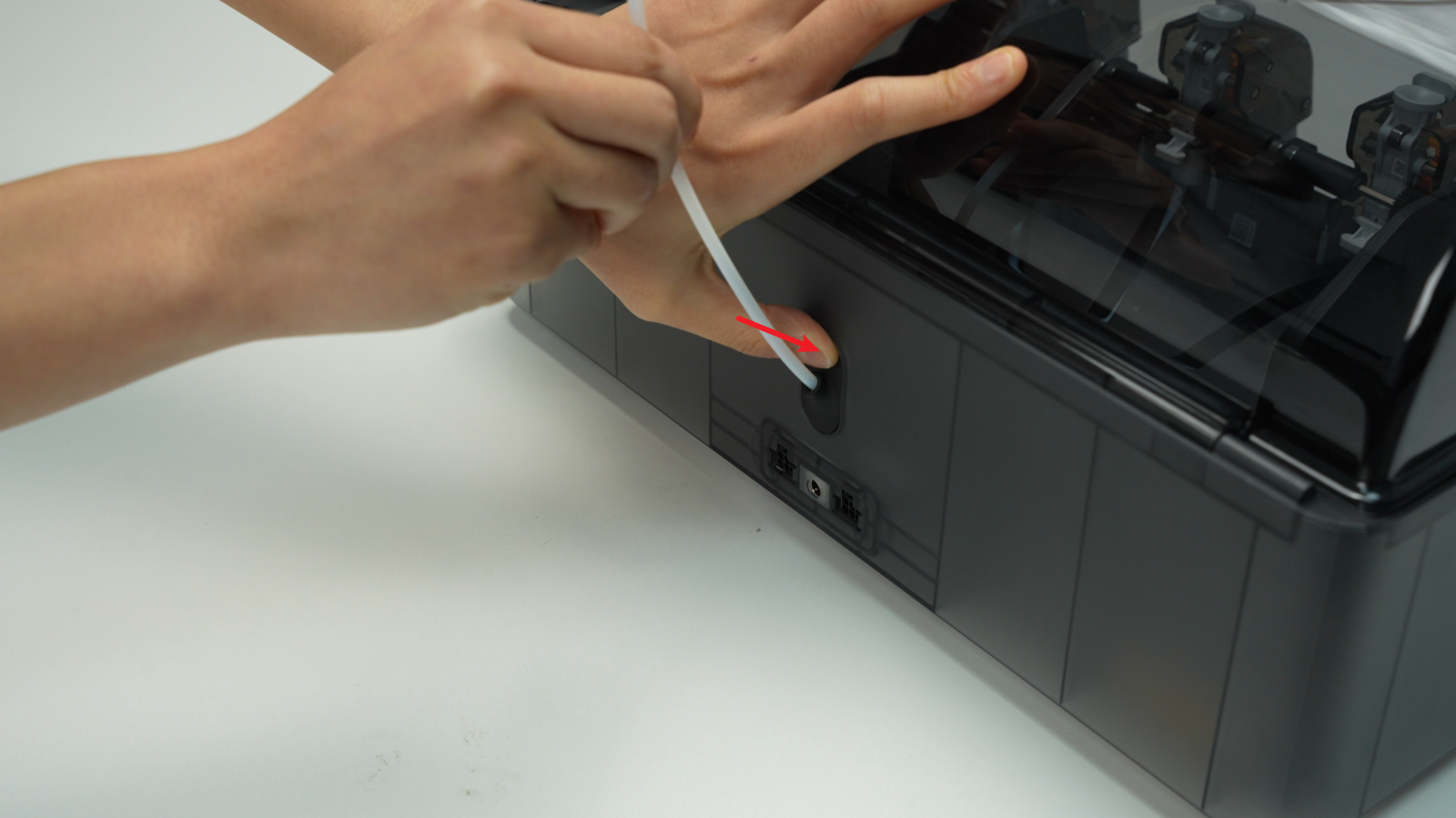

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el acoplamiento, luego retire el tubo PTFE desde la parte trasera del AMS.
Paso 2 - Retirar el botón de liberación del tubo PTFE
Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego retire el botón de liberación del tubo PTFE desde la parte trasera del AMS.
Al apretar la hebilla, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.
Paso 3 - Retirar el montaje de la estructura principal del AMS
Retire el montaje del eje de soporte accionado de las dos ranuras centrales para exponer los dos agujeros de tornillo. Al retirar el manguito de rodamiento, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.
Retire los dos tornillos A que fijan la estructura principal del AMS.
Levante completamente la parte trasera de la estructura principal y colóquela verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos. Al levantar, se recomienda levantar primero la parte frontal de la estructura principal y luego empujarla hacia adelante para hacer espacio para la parte trasera de la estructura.
Al colocar la estructura principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.
Desbloquee la hebilla, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS, y retire el montaje de la estructura principal del AMS como un todo.
Paso 4 - Retirar los montajes de los ejes de soporte y desbloquear los tubos PTFE
Retire los 4 montajes de eje de soporte activo del marco central del AMS y los 2 montajes restantes de eje de soporte accionado. Desbloquee el soporte del hub de filamento y desconecte los 4 tubos PTFE del hub de filamento.

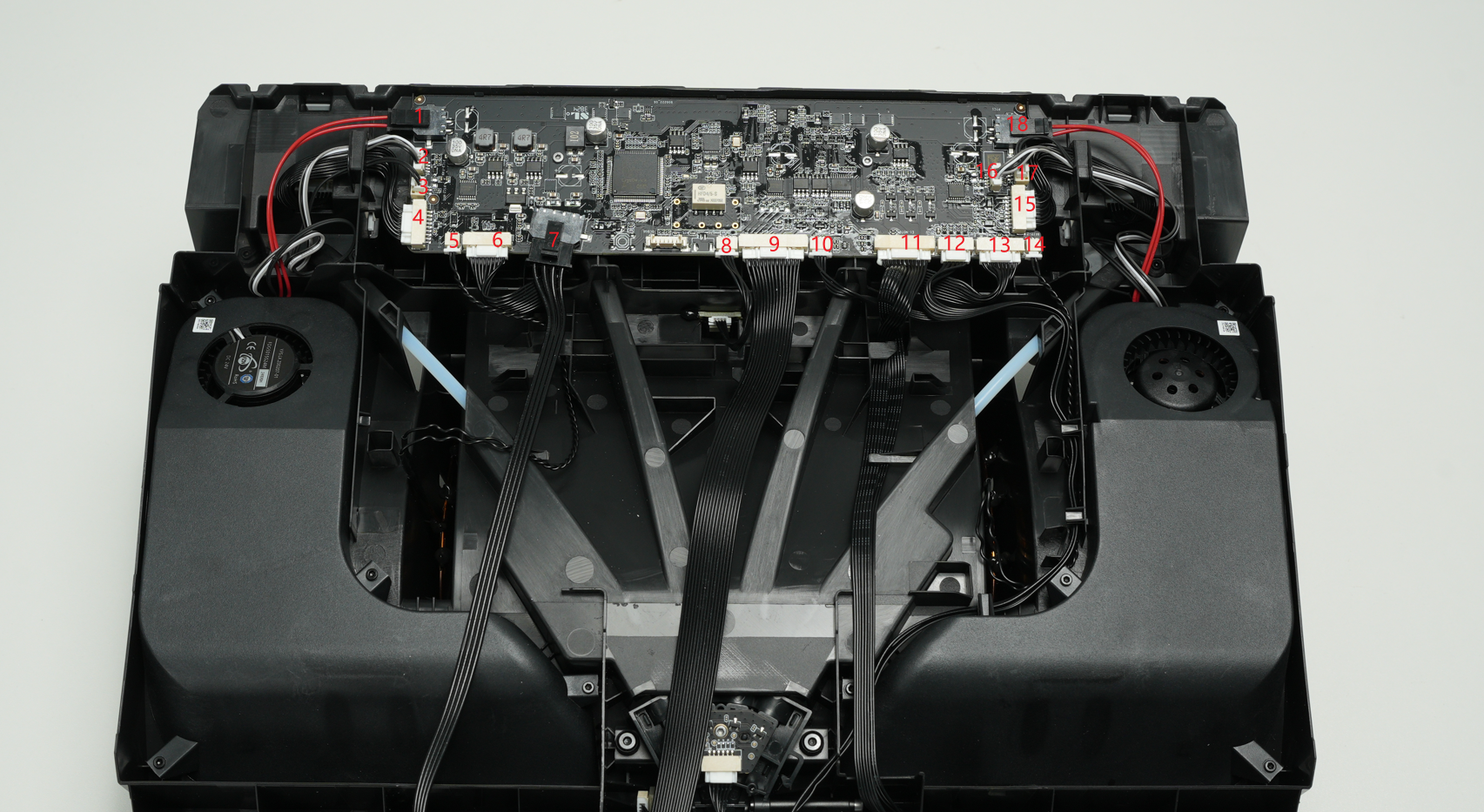

Paso 5 - Desconectar 18 cables de la placa principal del AMS
Paso 6 - Retirar la placa principal

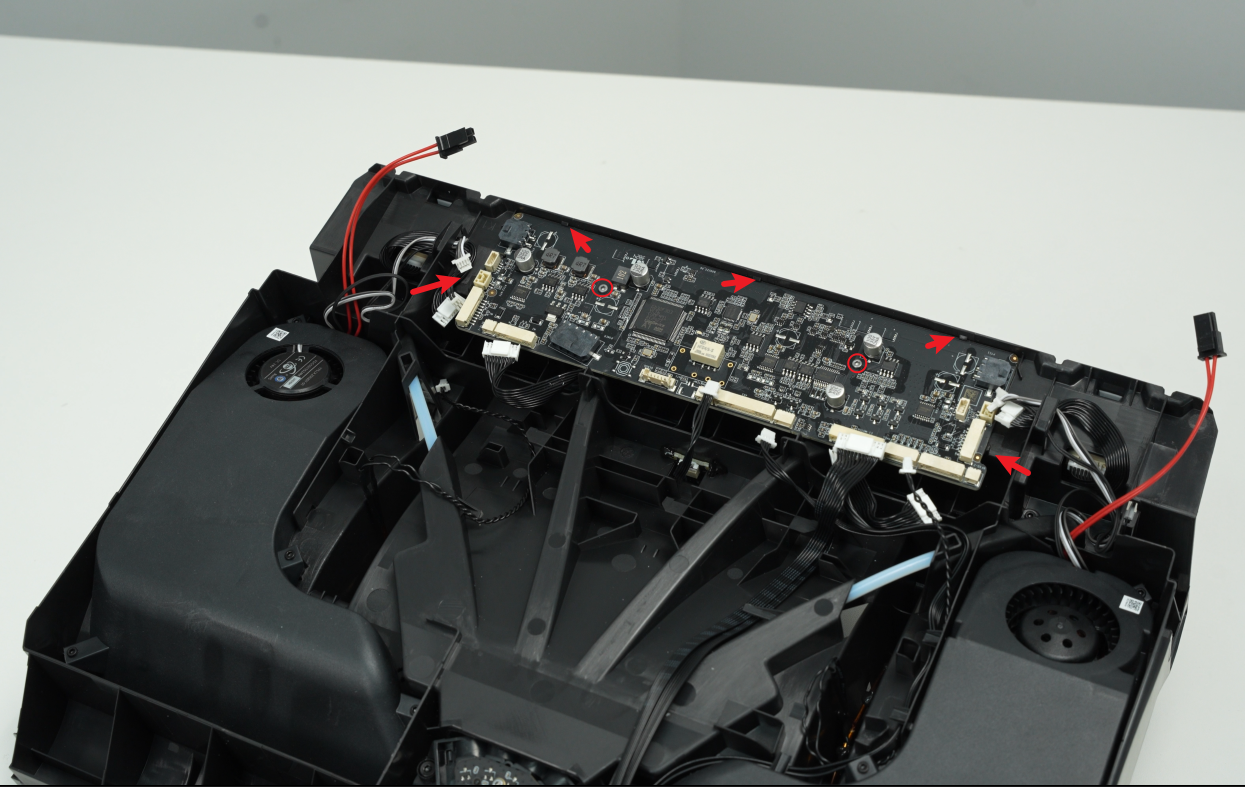

La placa principal del AMS está fijada por 2 tornillos B y 5 clips.
Después de retirar los 2 tornillos, tire suavemente del clip más a la izquierda hacia afuera, levante la placa principal del AMS desde la parte inferior y retire la placa principal del AMS.
Paso 7 - Retirar el hub de filamento
Suelte los 3 cables del hub de filamento de los clips, retire los 3 tornillos C, retire el hub de filamento y almacene cuidadosamente la banda de silicona antichoque del hub de filamento para evitar perderla.
Paso 8 - Retirar las unidades secadoras izquierda y derecha
Un conducto de aire está fijado por 4 tornillos y 2 clips. Saque los cables del canal de cables, retire los 4 tornillos D, abra los 2 clips y retire la unidad secadora.
Después de retirar los 4 tornillos D, debe usar una llave Allen H1.5 para abrir el marco plástico cerca de la hebilla y desbloquear los 2 clips del conducto de aire. Se recomienda abrir primero el clip cerca de la bobina RFID. Después de abrirla, levante la unidad secadora con las manos, abra el otro clip y retire la unidad secadora.
Paso 9 - Retirar 4 unidades de alimentador
Una unidad de alimentador está fijada por 2 tornillos y 1 clip. Saque los cables del canal de cables, retire los 2 tornillos D, mueva la unidad de alimentador hacia adelante, suelte el clip frontal y retirela. Retire las otras 3 unidades de alimentador de la misma manera.
Paso 10 - Retirar la placa de alimentación, entrada de aire, ventilación y cables
Retire los 3 tornillos B de la placa de alimentación del AMS, los 2 tornillos C de la entrada de aire y los 2 tornillos D de la ventilación, y retire la placa de alimentación, las 2 unidades de entrada de aire y ventilación juntas.
Paso 11 - Separar la cubierta superior y la unidad de cubierta inferior
Retire 4 tornillos desde la parte inferior del AMS, 2 en cada lado, levántela, retire la cubierta superior del AMS y recoja la almohadilla de silicona 1 en cada lado de la unidad de cubierta inferior, así como las bisagras izquierda y derecha y sus bisagras metálicas en la cubierta superior.
Guía de montaje
Paso 1 - Instalar la tapa superior y la unidad de cubierta inferior
Paso 2 - Instalar la placa de alimentación, la entrada de aire y la ventilación, y los cables
Apretar los 3 tornillos B de la placa de alimentación del AMS, los 2 tornillos E de la entrada de aire y los 2 tornillos F de la ventilación, e instalar la placa de alimentación, la entrada de aire y la ventilación juntas en la cubierta inferior.
Nota: Al instalar la entrada de aire y la ventilación, prestar atención a la dirección. Si la dirección es incorrecta, los agujeros de tornillo no se alinearán y no se podrá realizar la instalación. El conector de entrada de aire en la parte inferior está orientado hacia la derecha, y el conector de ventilación en la pared lateral está orientado hacia arriba.
Paso 3 - Instalar 4 unidades de alimentación
Los tubos que conectan las unidades de alimentación de los huecos 1 y 4 son largos, y los tubos de los huecos 2 y 3 son cortos.
Seleccionar la unidad de alimentación con la longitud correcta del tubo PTFE, pasar el cable por el agujero hacia el lado de la placa principal del AMS, pasar el tubo PTFE desde la ranura del tubo en la superficie superior hasta el hub de filamento, instalar la unidad de alimentación en su lugar y apretar los 2 tornillos D para fijarla. Instalar las otras 3 unidades de alimentación de la misma manera.
Al instalar las unidades de alimentación, primero alinear la hebilla frontal. Una vez en su lugar, empujarla hacia adelante. Al escuchar un clic, significa que los agujeros de tornillo están alineados, luego fijar el tornillo.
Paso 4 - Instalar las unidades de secado izquierda y derecha
Alinear los agujeros de tornillo de la unidad de secado, presionar la unidad de secado para fijar la hebilla, tener cuidado de no presionar el cable y fijar los cuatro tornillos D.
Paso 5 - Instalar el hub de filamento
Instalar dos juntas antivibración, con las ranuras de las juntas alineadas con el borde superior del hub de filamento.
Al reinstalar el hub de filamento, usar la otra mano para empujar el tubo PTFE desde atrás para facilitar el encaje del hub de filamento y alinearlo con el agujero de tornillo. Prestar atención a la banda de silicona antivibración en el hub de filamento para evitar que se omita. Después de apretar los 3 tornillos C, organizar los cables.
Paso 6 - Instalar la placa base
Instalar la placa base en el marco central del AMS. Primero, insertar la placa principal del AMS en los 3 clips del borde superior de abajo hacia arriba, luego presionar ligeramente hacia abajo e insertarla en los 2 clips de los lados izquierdo y derecho.
Recordatorio: Al instalar la placa principal del AMS, prestar atención a verificar el conector y no presionar el conector en la parte posterior de la placa.
En este paso, no fijar los 2 tornillos de la placa. Después de insertar todos los conectores en el siguiente paso, fijar los tornillos.
Paso 7 - Conectar 18 cables a la placa principal del AMS
Conectar 18 cables según las marcas o fotos antes de la desconexión. Después de confirmar que la placa principal está instalada y presionada por 5 clips, fijar 2 tornillos.
Consejo: Verificar que cada conector esté insertado correctamente. Por ejemplo, habrá un sonido de clic después de insertar correctamente los conectores de las unidades de alimentación, para evitar operaciones anormales del AMS después de encenderlo.
Paso 8 - Instalar los conjuntos de manguitos de soporte y los tubos PTFE
Instalar 4 conjuntos de manguitos de soporte activo y accionado del marco central del AMS para los huecos 1 y 4, e insertar el tubo PTFE.
Tenga en cuenta que los conjuntos de manguitos de soporte accionado para los huecos 2 y 3 no necesitan instalarse en este paso para evitar bloquear los agujeros de tornillo del marco central.
Al instalar el conjunto de manguito de soporte activo del marco central del AMS, prestar atención a alinear la posición de la rueda de la unidad de alimentación para evitar una instalación inversa, y asegurar que los rodamientos de ambos extremos estén presionados en su lugar.
Paso 9 - Instalar el conjunto de marco central y el conjunto de manguito de soporte accionado
Instalar el marco central del AMS en la cubierta inferior del AMS y conectar el cable de señal y el cable de alimentación a la placa de alimentación del AMS.
Después de instalar el marco central del AMS en su lugar, apretar 2 tornillos para fijarlo. Al instalar el marco central, puede empujarlo ligeramente hacia adelante, luego apretar el motor del hub de filamento con la mano y presionarlo en la unidad de colgante bajo. Tenga en cuenta que la cubierta inferior del AMS se considera instalada correctamente solo cuando una lengüeta está encajada en la ranura del marco central.
Instalar los 2 conjuntos de manguitos de soporte accionado, asegurándose de que los rodamientos de ambos extremos de los 2 manguitos accionados estén presionados en su lugar.
Paso 10 - Instalar el botón de liberación del tubo PTFE
Presionar el botón de liberación del tubo PTFE hacia atrás en la siguiente dirección, insertar la hebilla en la ranura correspondiente suavemente y mantener la carcasa de silicona negra encajada plana.
Paso 11 - Conectar el tubo PTFE
Verificar que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad de hub de filamento, y empujar el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tirar del tubo PTFE para confirmar que el tubo PTFE está fijo.
Calibración
Conectar el cable de alimentación, conectar el AMS a la impresora, activar la alimentación y comenzar a utilizar el AMS para cargar filamentos mediante la operación en la pantalla. Si la carga se puede completar y no aparecen mensajes de error durante todo el proceso de carga, la sustitución fue exitosa.
De lo contrario, verifique todas las conexiones y vuelva a intentarlo. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor presente un technical ticket, responderemos sus preguntas y le brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
