Piezas del extrusor
🔎 Encuentre el X2D Hotend en la tienda de Bambu Lab.

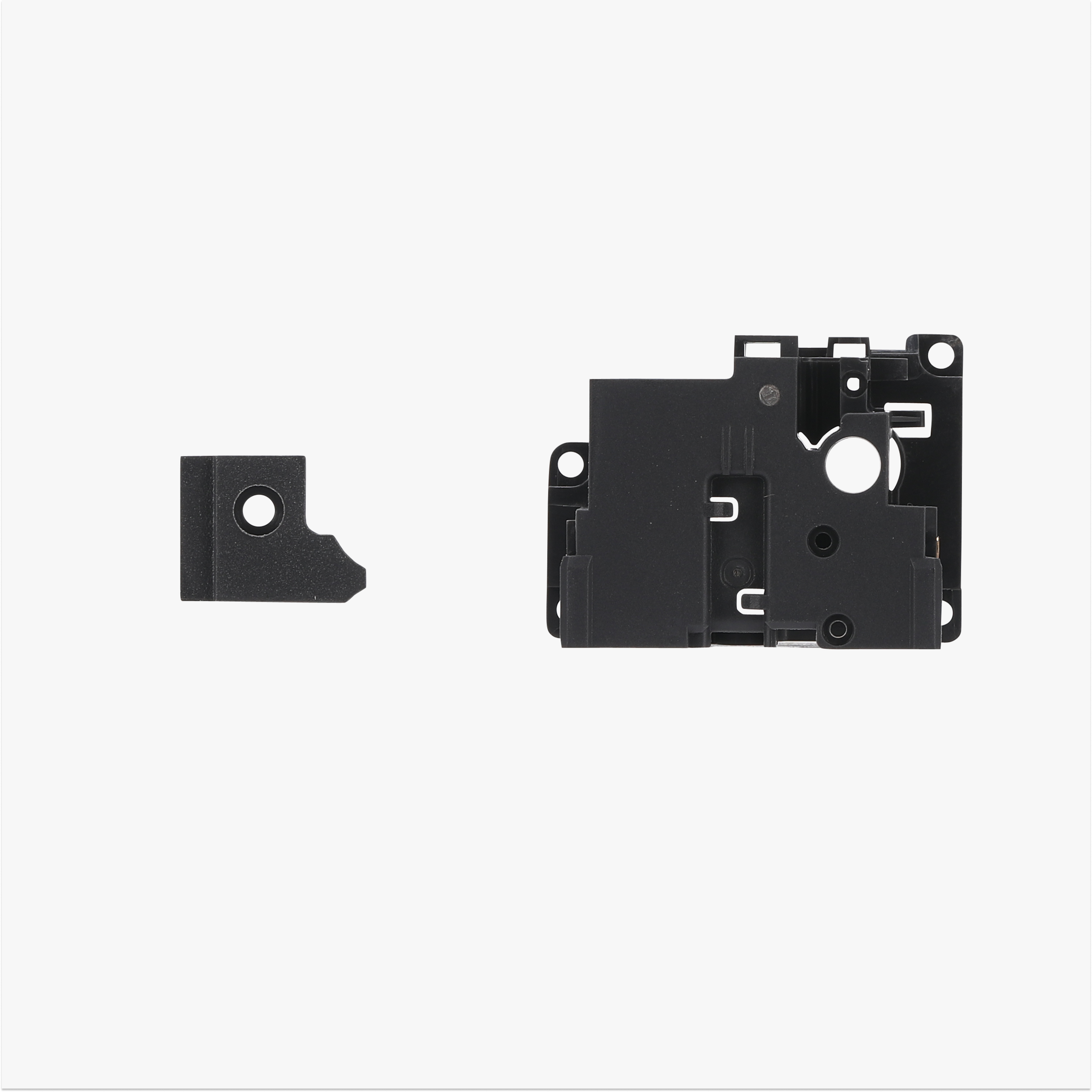

El extrusor X2D está equipado con cuatro accesorios independientes, a saber:

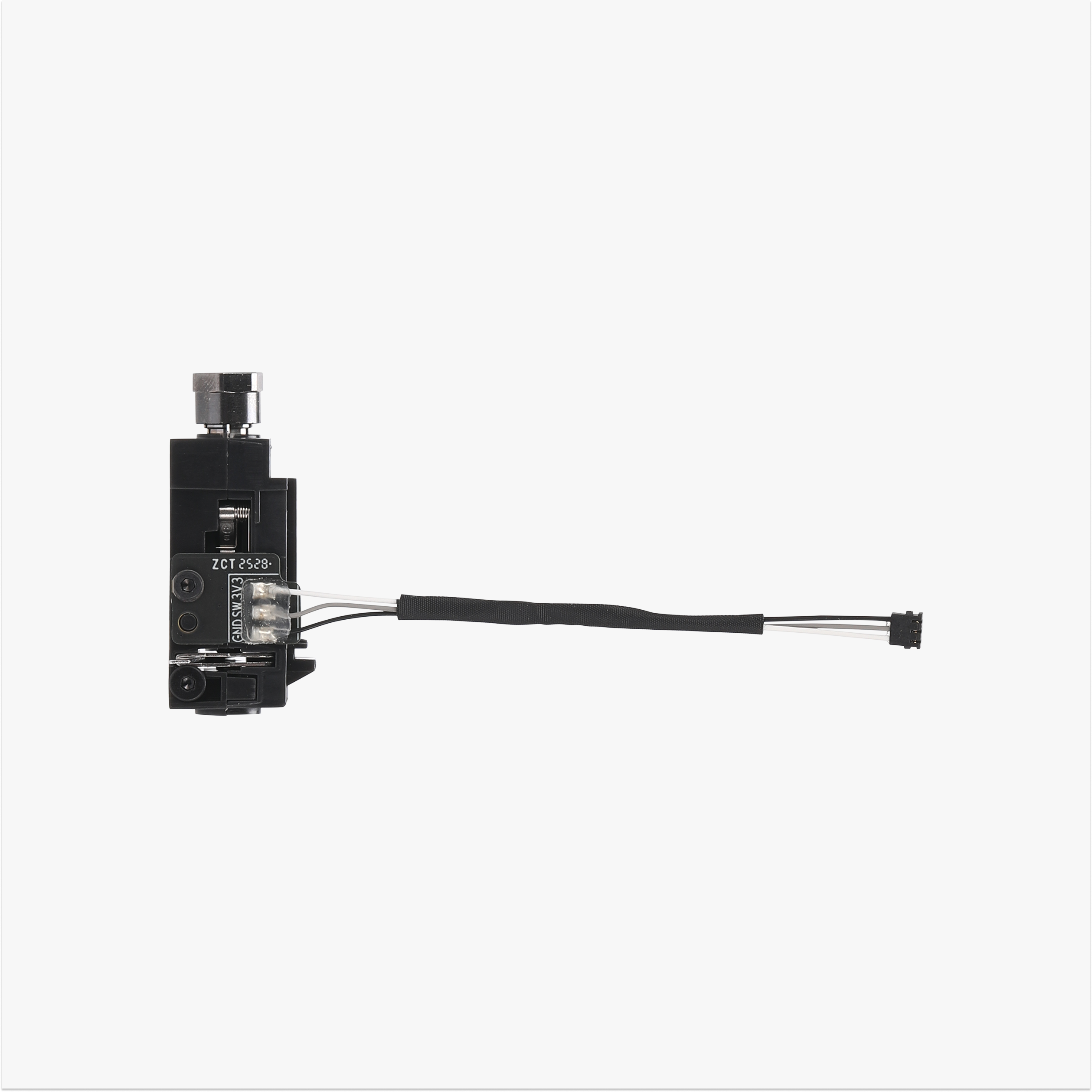

- Placa sensor de filamento izquierda: Instalada en la parte superior del extrusor izquierdo, este accesorio detecta el estado del filamento.
- Placa sensor de filamento derecha: Instalada en la parte superior del extrusor derecho, este accesorio detecta el estado del filamento.
- Engranaje del extrusor (P2S): Instalado dentro del extrusor y accionado por el motor del extrusor, este conjunto de engranajes alimenta el filamento al hotend o lo retrae del extrusor.
- Tapa frontal del extrusor: La carcasa exterior del extrusor.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
Situaciones comunes que requieren reemplazar el conjunto de engranajes del extrusor:
- Desgaste del engranaje o desgaste de cojinetes que causan anomalías en la impresión
- El reemplazo del conjunto de engranajes se determina necesario por el soporte técnico de Bambu Lab.
Situaciones comunes que requieren reemplazar el conjunto de interruptor sensor de filamento:
- Fallo en la funcionalidad de detección de filamento
- Cable de cinta roto o dañado
Situaciones comunes que requieren reemplazar el conjunto de tapa frontal del extrusor:
- Daño físico que afecta el uso del producto
Herramientas y materiales requeridos
- Llave inglesa
- Llave allen H1.5
- Llave allen H2.0
- Pinzas de punta fina
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que conlleva daños electrónicos y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia que necesite.
Retirar las piezas del extrusor antiguo
Paso 1. Retirar la carcasa del cabezal
Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para instrucciones sobre cómo retirar la carcasa del cabezal.
Paso 2. Retirar el hotend

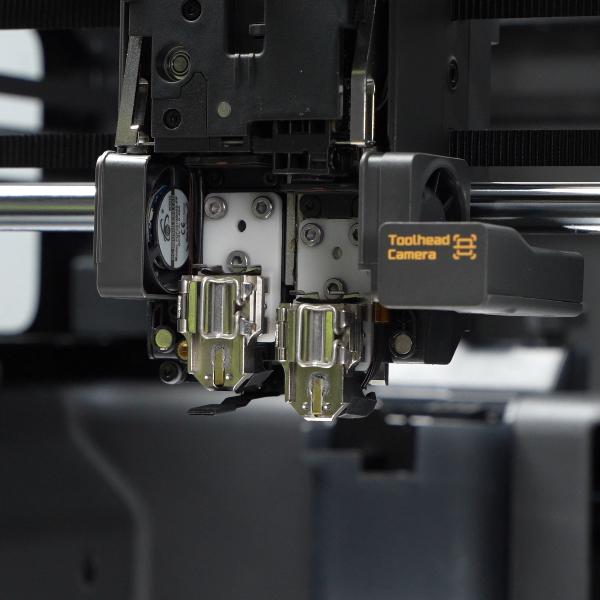

Consulte la Guía de reemplazo de hotend y calcetín de silicona para el X2D para instrucciones sobre cómo retirar los hotends izquierdo y derecho.
Paso 3. Retirar los conjuntos de palanca del cortador de filamento izquierdo y derecho
Retire los tornillos del conjunto de palanca del cortador de filamento izquierdo, abra la palanca hacia afuera y colóquela en una posición que no interfiera con operaciones posteriores.
Retire los tornillos del conjunto de palanca del cortador de filamento derecho, abra la palanca hacia afuera y colóquela en una posición que no interfiera con operaciones posteriores.
Paso 4. Retirar los tubos PTFE

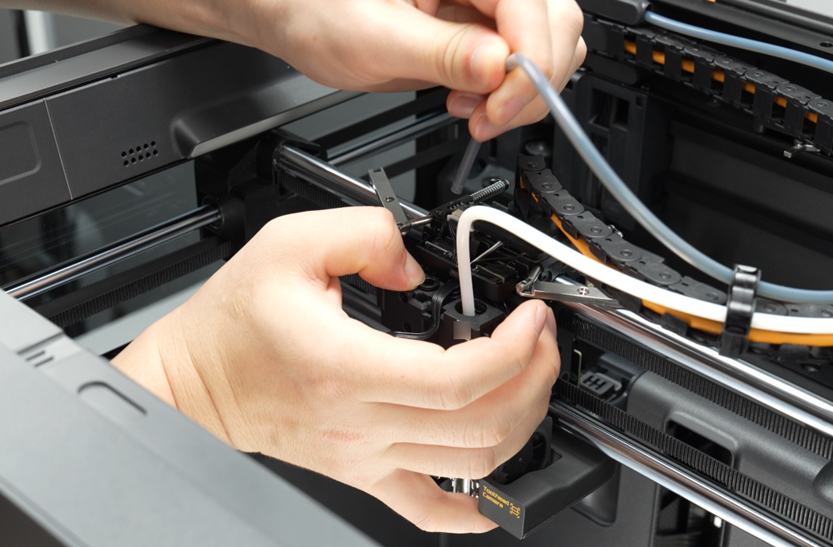

Presione el conector neumático en la placa sensor de filamento izquierda y extraiga el tubo PTFE.

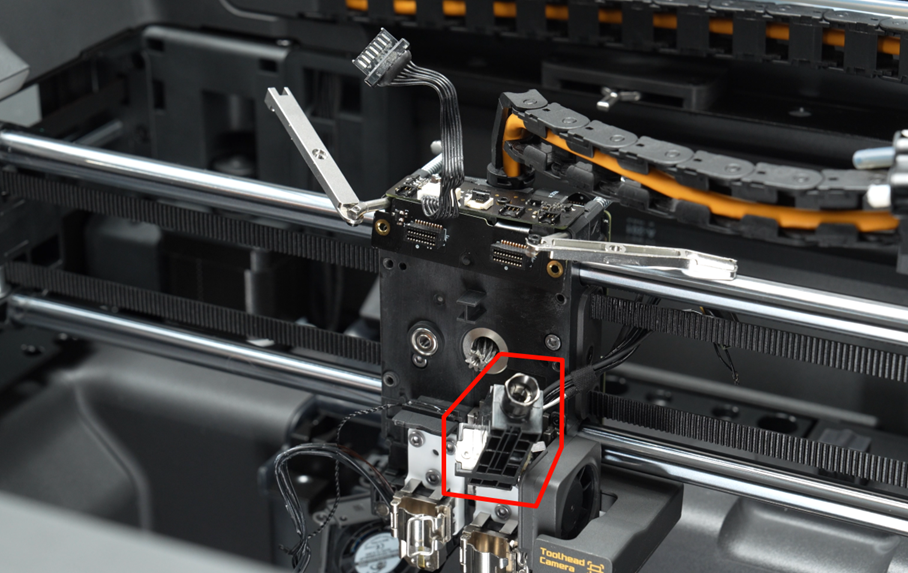

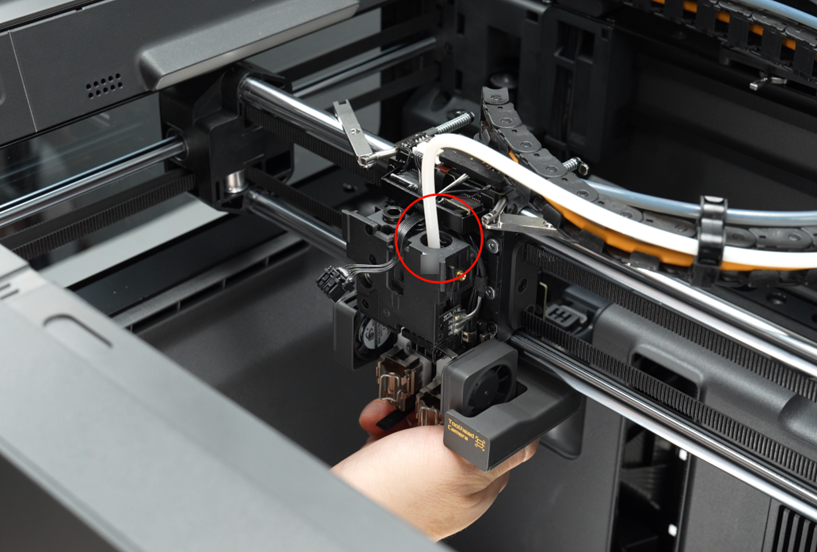

Presione la palanca del conjunto bloqueador de flujo hacia la derecha para exponer el conector neumático en la placa sensor de filamento derecha, afloje el conector en sentido antihorario con una llave inglesa y extraiga el tubo PTFE.
Paso 5. Retirar el conjunto de calentamiento del hotend y otros cables

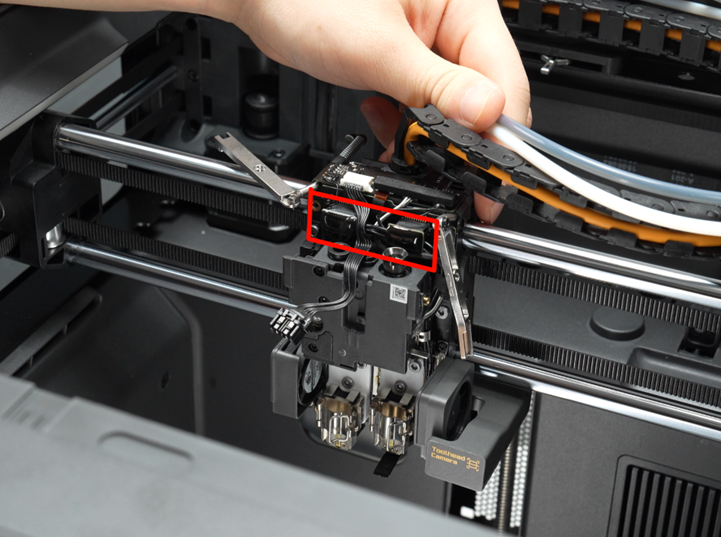

Retire los tornillos que fijan el soporte de la placa de interfaz del conjunto de calentamiento del hotend, retire el soporte y luego desconecte el conector del conjunto de calentamiento del hotend.
Retire la espuma de cables y desconecte los conectores en la placa de interfaz del cabezal (excepto el cable LED del logotipo).

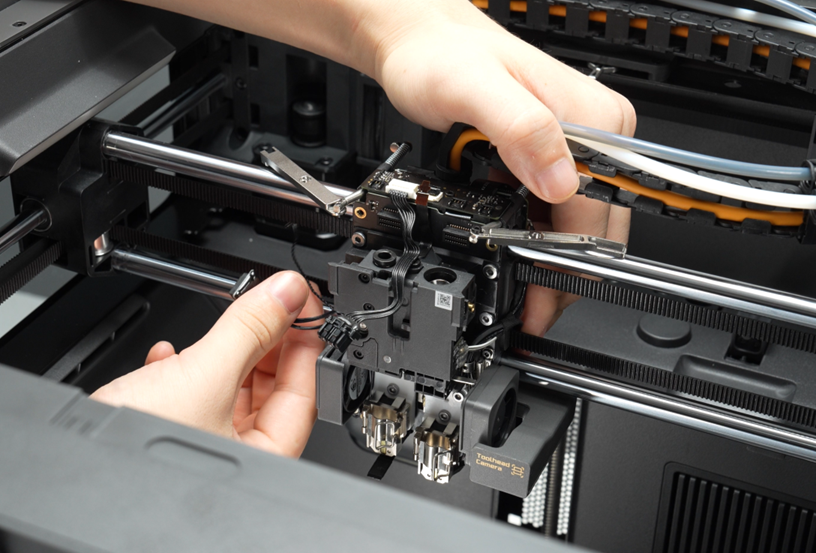

Retire todos los cables de los conductos de cables y colóquelos en posiciones que no interfieran con operaciones posteriores.
Paso 6. Retirar el ventilador del hotend izquierdo

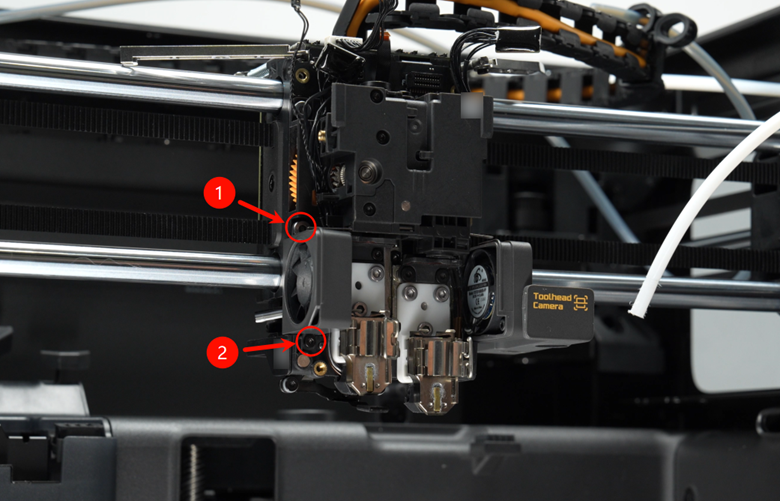

Retire los dos tornillos que fijan el ventilador del hotend izquierdo y retire el ventilador.
Paso 7. Retirar la tapa frontal del extrusor

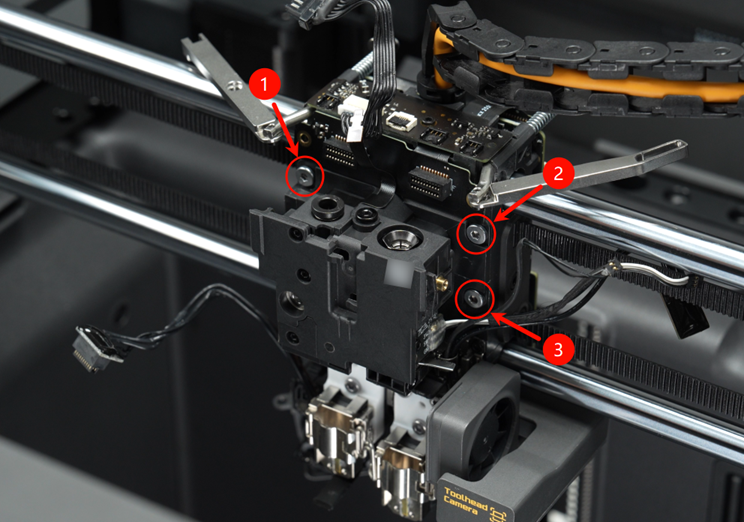

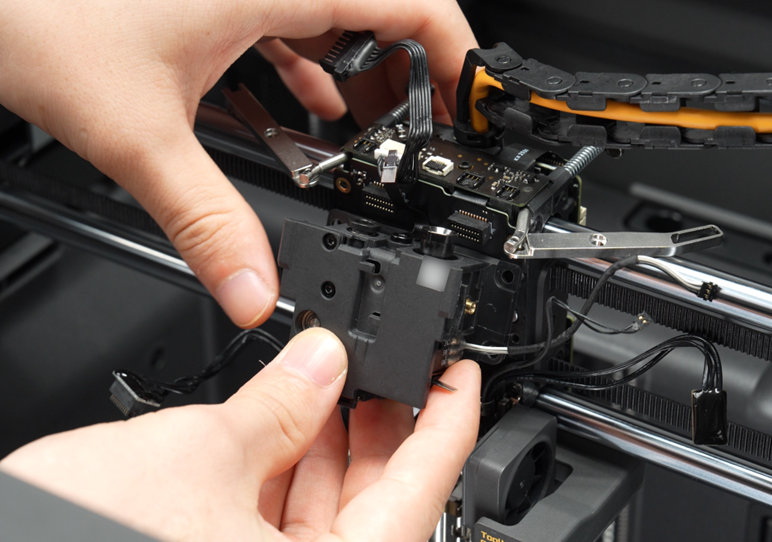

Retire los 3 tornillos de la tapa frontal del extrusor,

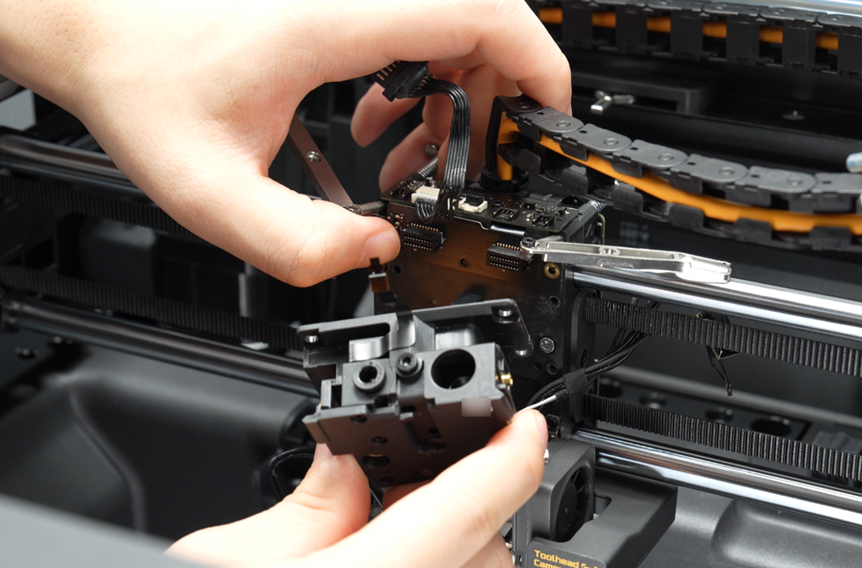

separe suavemente el conjunto de tapa frontal del extrusor de la placa del cabezal, presionando ligeramente la placa de interfaz del conjunto de calentamiento del hotend para evitar un tirón excesivo de cables que pueda causar daños.
Levante para liberar el conjunto de tapa frontal del extrusor, dejando la placa sensor de filamento derecha en el cabezal.
Paso 8. Retirar la placa sensor de filamento derecha
Retire la cinta de ácido acético de los cables y retire la placa sensor de filamento derecha.
Paso 9. Desconectar el conjunto de engranajes del extrusor
Sostenga el engranaje de accionamiento grande del extrusor con la mano y retire el engranaje del extrusor.

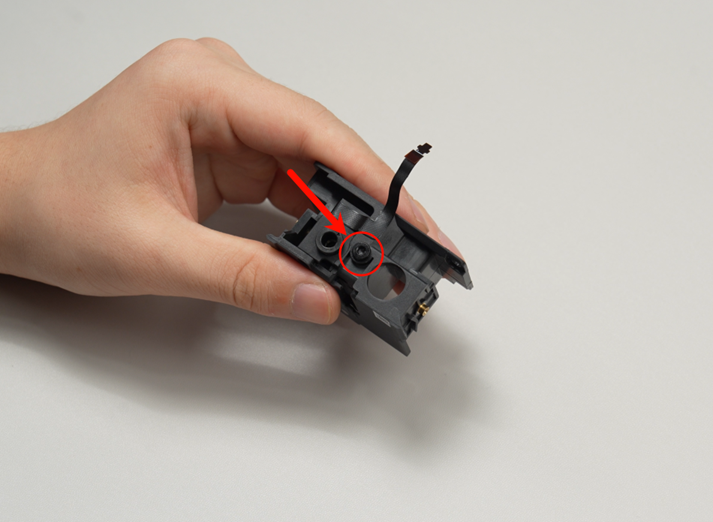

Retire el tornillo del bloque de presión del engranaje accionado ubicado encima del extrusor.
Retire el bloque de presión del engranaje accionado, luego retire el conjunto de engranaje accionado usando pinzas o pinzas de precisión.

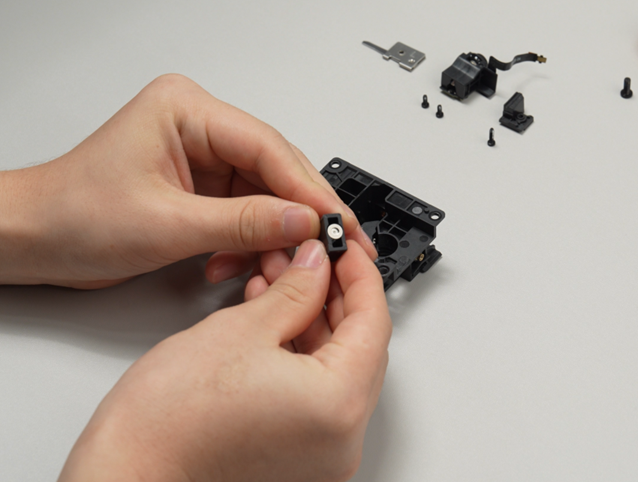

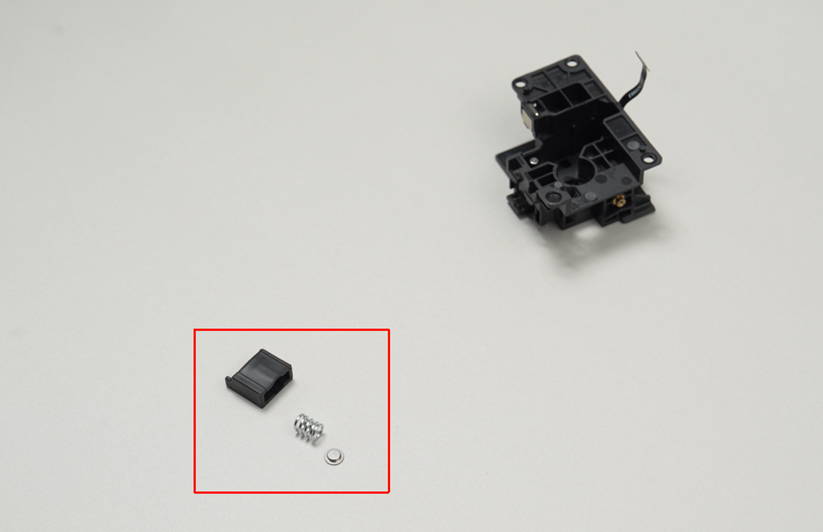

Retire el resorte y la placa de presión del bloque de presión del engranaje accionado.
Paso 10. Retirar el conjunto cortador izquierdo

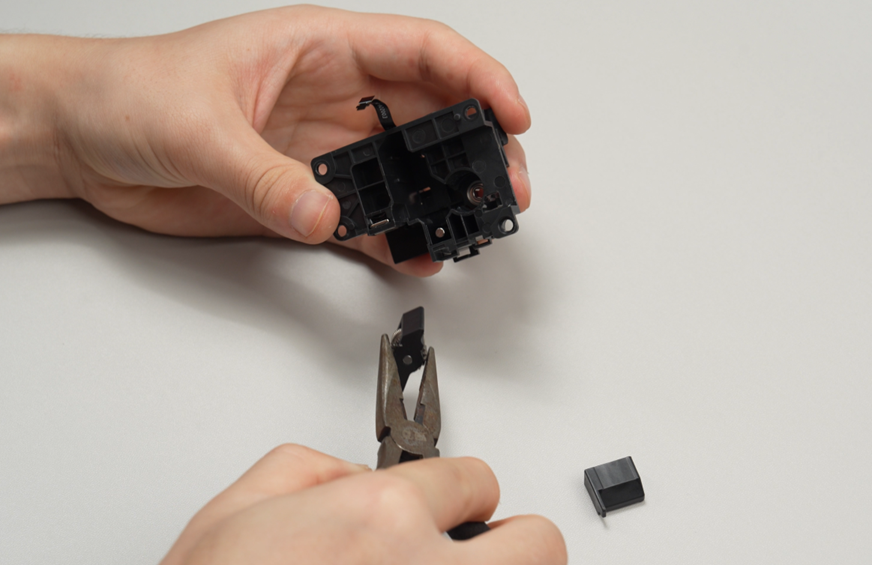

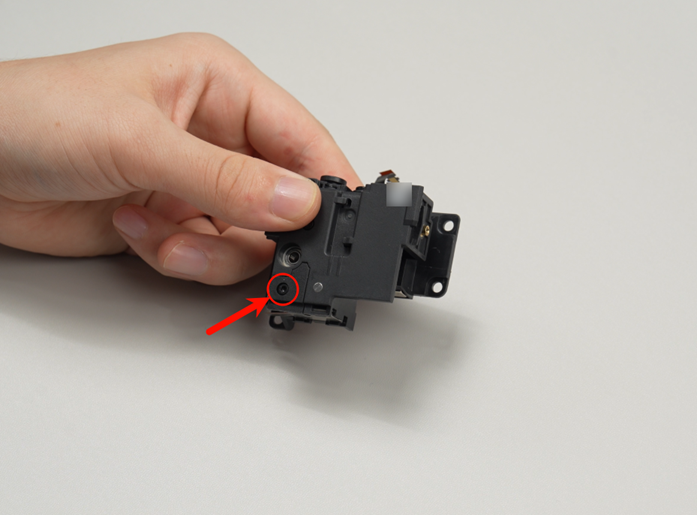

Retire el tornillo de la placa cortadora con un destornillador y retire la placa cortadora.
Retire el conjunto cortador izquierdo.
Paso 11. Retirar la placa sensor de filamento izquierda

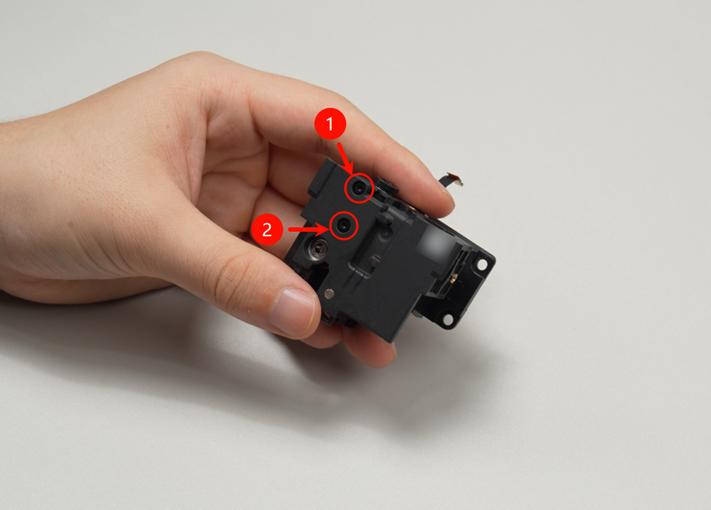

Retire los dos tornillos de la placa sensor de filamento izquierda en el extrusor,

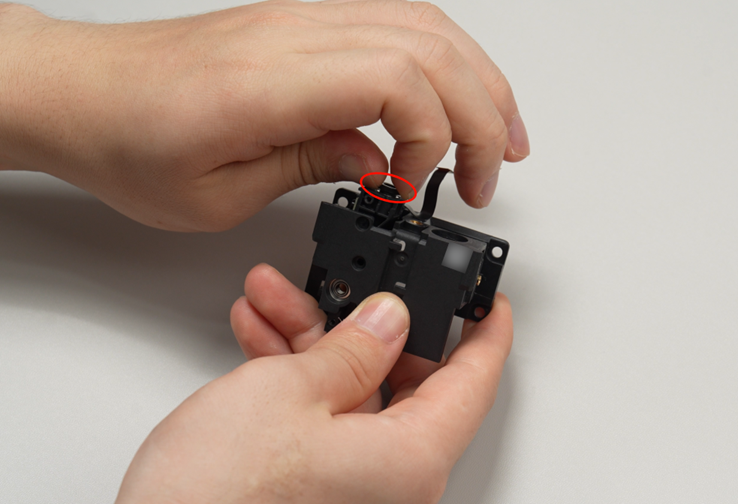

sostenga el conector neumático en la placa sensor de filamento izquierda, levante y retire la placa sensor de filamento izquierda,
desconecte el cable y la tapa frontal del extrusor (el cable tiene respaldo adhesivo; retirelo suavemente), desconectando la placa sensor de filamento izquierda de la tapa frontal del extrusor.
Instalar las nuevas piezas del extrusor
Paso 1. Instalar el conjunto de engranajes del extrusor

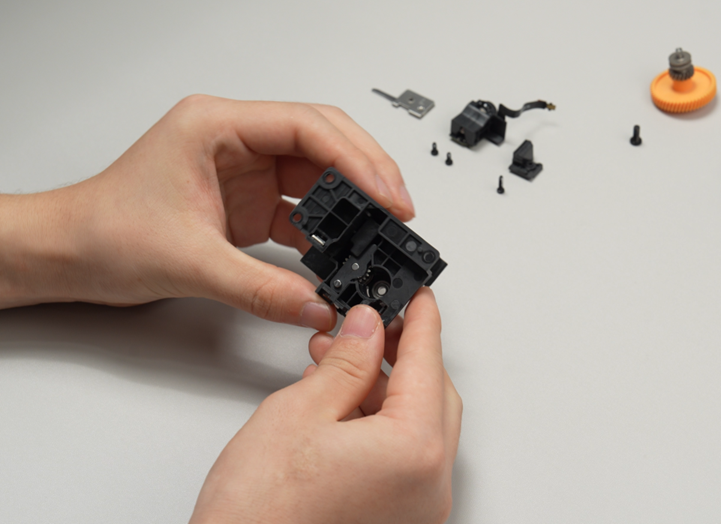

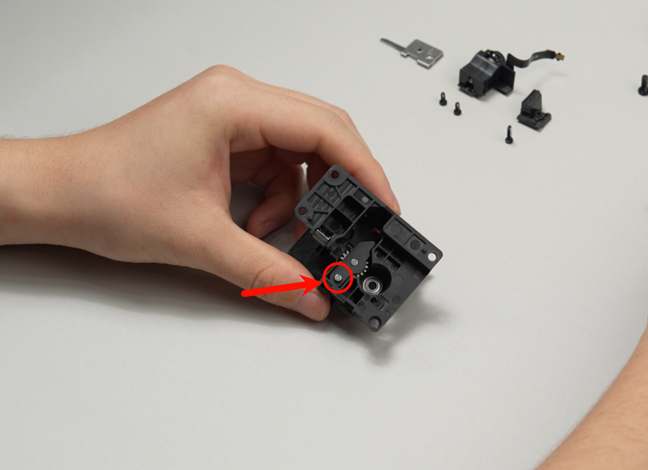

Instale el conjunto de engranaje accionado del extrusor a través del eje en la dirección indicada en la tapa frontal del extrusor,
tome el bloque de presión del engranaje accionado, coloque el resorte dentro,
Coloque la placa de presión con el lado elevado hacia el resorte y ubique todo el bloque de presión del engranaje accionado como se muestra, dentro de la cubierta frontal de la unidad extrusora,
Instale el engranaje principal de la unidad extrusora en la cubierta frontal de la unidad extrusora,

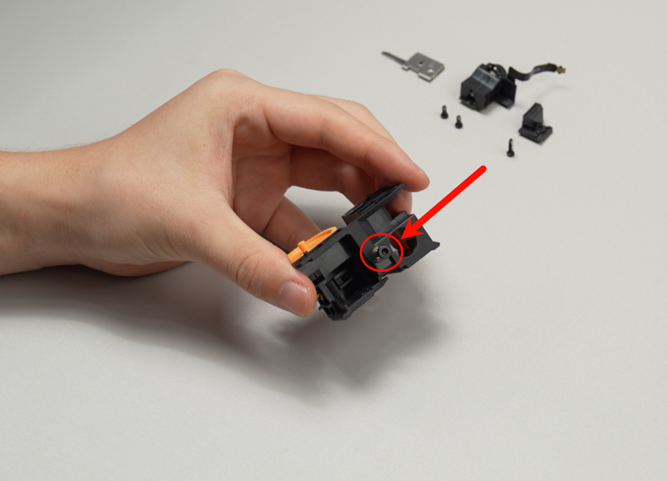

fije el tornillo que sujeta el bloque de presión.
Paso 2. Instalar el conjunto del cortador izquierdo

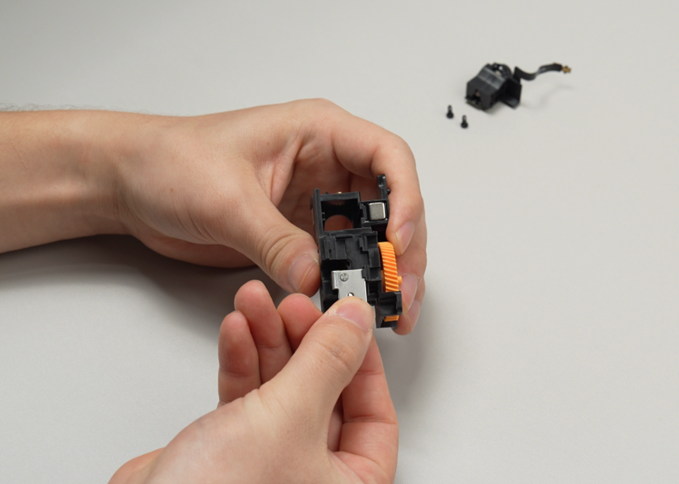

Encaje el conjunto del cortador izquierdo en la ranura debajo de la cubierta frontal de la unidad extrusora como se muestra,
instale el bloque de presión del cable en la cubierta frontal de la unidad extrusora y apriete un tornillo.
Paso 3. Instalar la placa del sensor de filamento izquierdo
Encaje la placa del sensor de filamento izquierdo en la ranura izquierda de la cubierta frontal de la unidad extrusora y presiónela en su lugar.
Nota: La placa del sensor de filamento (PCB verde) debe enfrentar hacia la izquierda, con el cable orientado hacia atrás para evitar una instalación incorrecta.

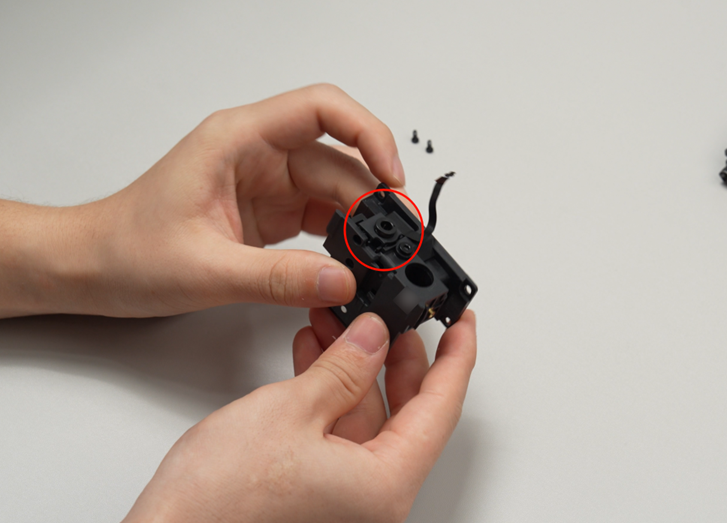

Instale los dos tornillos de la placa del sensor de filamento izquierdo.
Paso 4. Instalar la placa del sensor de filamento derecho

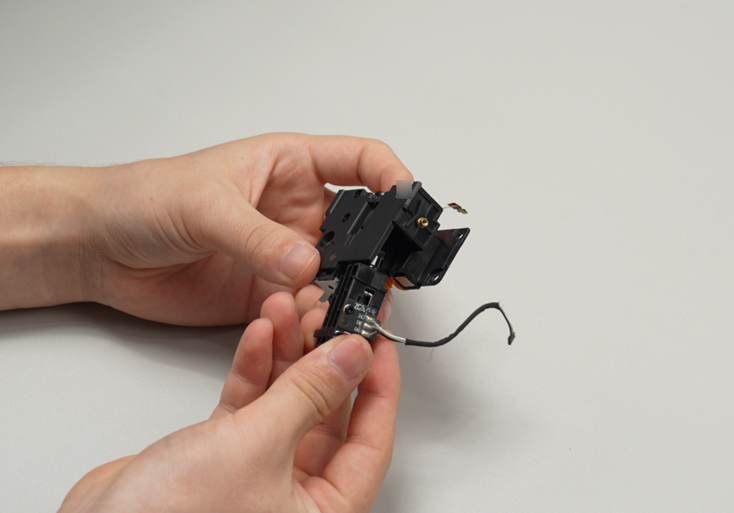

Empuje la placa del sensor de filamento derecho hacia arriba en la cubierta frontal de la unidad extrusora desde la parte inferior, empujándola completamente.
Empuje la palanca del conjunto del bloqueador de flujo debajo del cabezal hacia la izquierda para bajar la placa del sensor de filamento derecho.
Paso 5. Instalar la cubierta frontal de la unidad extrusora
Encaje la cubierta frontal de la unidad extrusora en la carrocería frontal del cabezal; sostenga manualmente la placa del sensor de filamento derecho para evitar que se caiga.
Apriete los 3 tornillos de la cubierta frontal de la unidad extrusora.

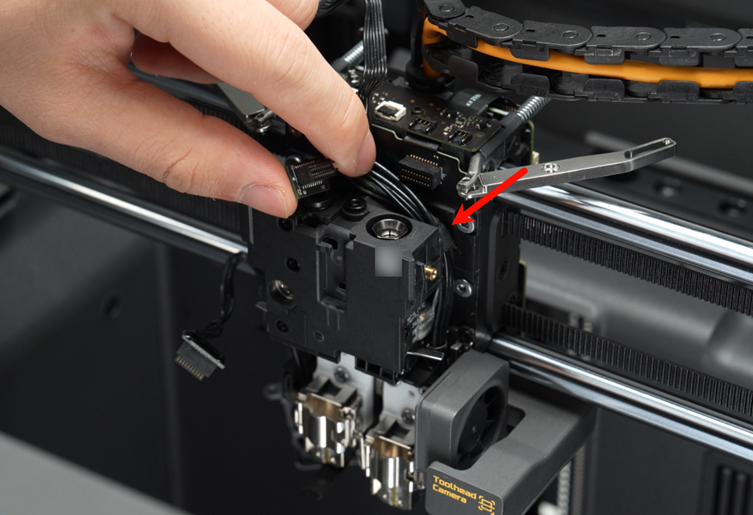

Agrupe el cable de la placa del sensor de filamento derecho con otros cables utilizando cinta de ácido acético, encajándolos en el conducto de cables derecho.

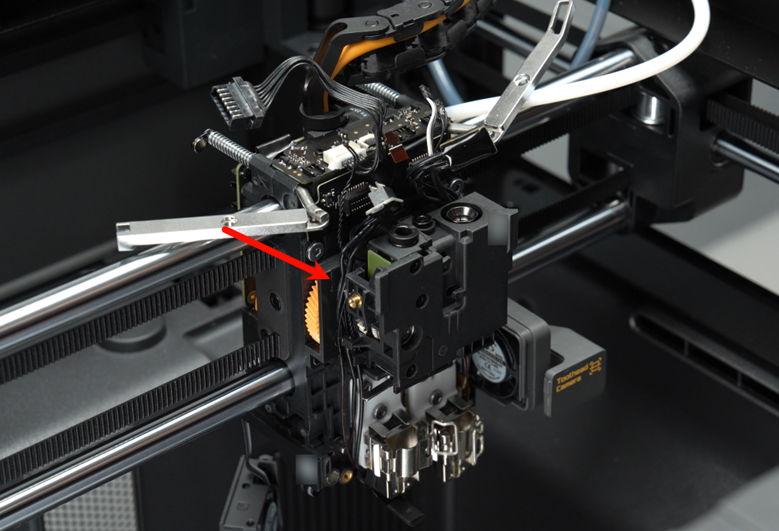

Encaje los cables del lado izquierdo en el conducto de cables izquierdo, prestando atención a insertar primero los cables más finos de la Bobina de Corriente Eddy.
Paso 6. Instalar el ventilador de enfriamiento del hotend izquierdo
Encaje el ventilador de enfriamiento del hotend izquierdo y apriete los 2 tornillos de fijación.
Paso 7. Conectar los cables

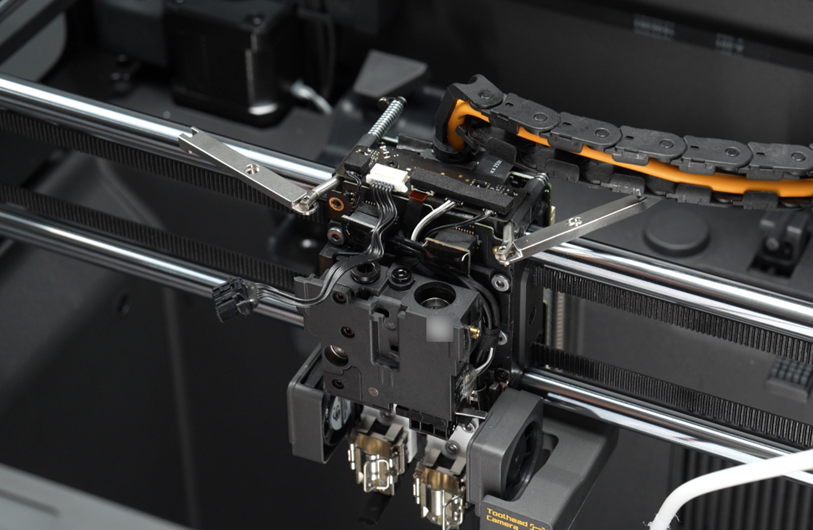

Conecte los cables de la placa de interfaz del cabezal y la placa de interfaz del conjunto de calentamiento del hotend, luego vuelva a colocar el padding de espuma.

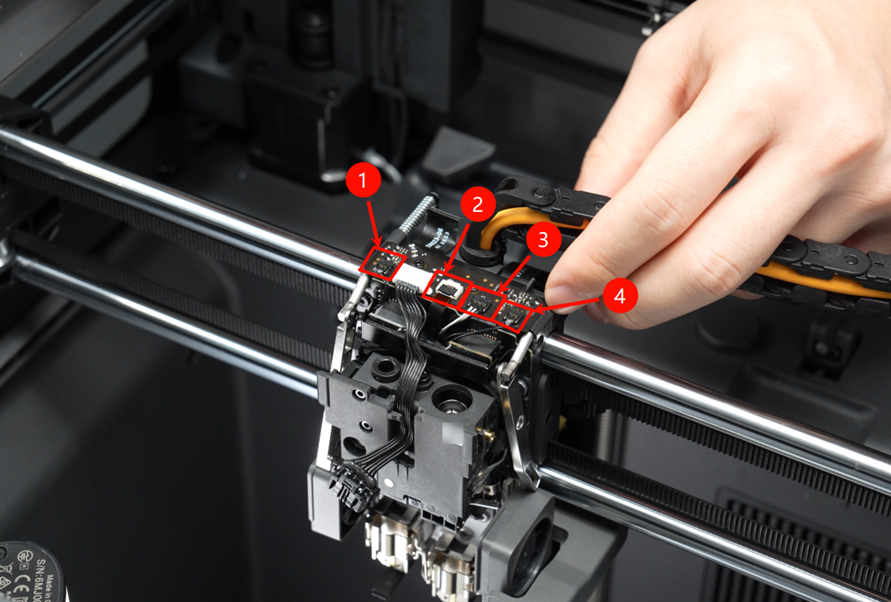

Las interfaces de cable de la placa de interfaz del cabezal son las siguientes:
Puede consultar la Guía de reemplazo de la placa del cabezal para el X2D para obtener orientación detallada.

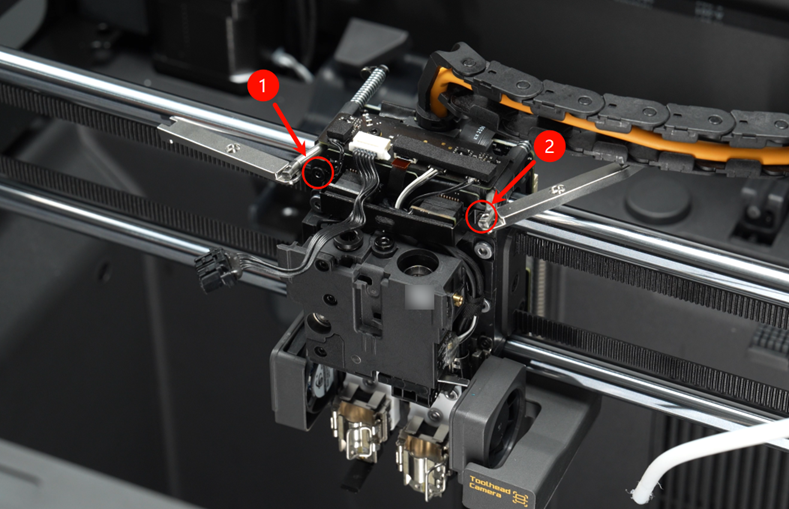

Instale y fije el soporte de la placa de interfaz del conjunto de calentamiento del hotend con 2 tornillos.
Nota: Los cables de la Bobina de Corriente Eddy izquierda, la placa del sensor de filamento izquierdo, la placa del sensor de filamento derecha y la Bobina de Corriente Eddy derecha deben pasar todos debajo del soporte.
Paso 8. Instalar los tubos PTFE
Empuje el conjunto del bloqueador de flujo hacia la derecha para exponer el conector neumático en la placa del sensor de filamento derecho, encaje el tubo PTFE en su lugar, luego use la llave impresa para apretar el conector neumático en sentido horario y asegurar el tubo PTFE, finalmente empuje el conjunto del bloqueador de flujo hacia la izquierda para bajar la placa del sensor de filamento derecho.

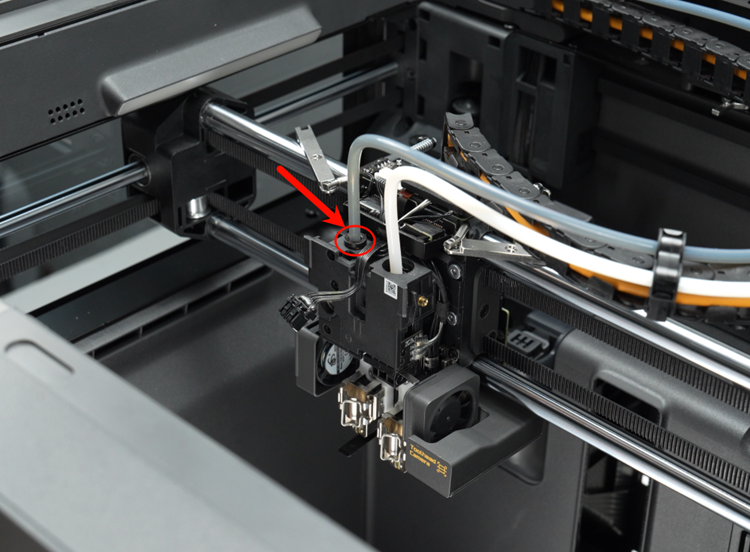

Instale el tubo PTFE izquierdo de la extrusora en el conector neumático izquierdo.
Después de la instalación, tire suavemente del tubo PTFE hacia arriba para verificar que esté correctamente asentado.
Paso 9. Instalar los conjuntos de palanca del cortador de filamento izquierdo y derecho
Restaure la palanca del cortador de filamento derecho a su posición original y apriete un tornillo,
Restaure la palanca del cortador de filamento izquierdo a su posición original y apriete un tornillo,
Nota: Las cuchillas de los conjuntos del cortador izquierdo y derecho deben posicionarse dentro de las ranuras de los conjuntos de palanca del cortador de filamento. Consulte la Guía de reemplazo de la palanca del cortador de filamento para el X2D para una tutorial detallado sobre la instalación de los conjuntos de palanca del cortador de filamento.
Paso 10. Instalar los hotends

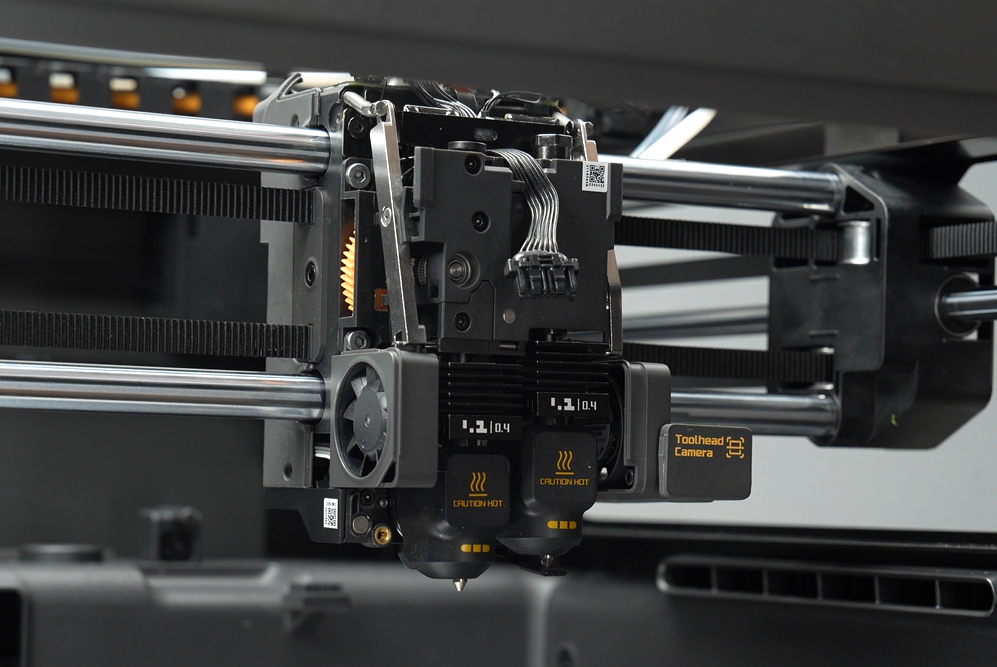

Consulte la Guía de reemplazo de hotend y calceta de silicona para el X2D para instrucciones sobre la instalación de los hotends izquierdo y derecho.
Paso 11. Instalar la carcasa del cabezal

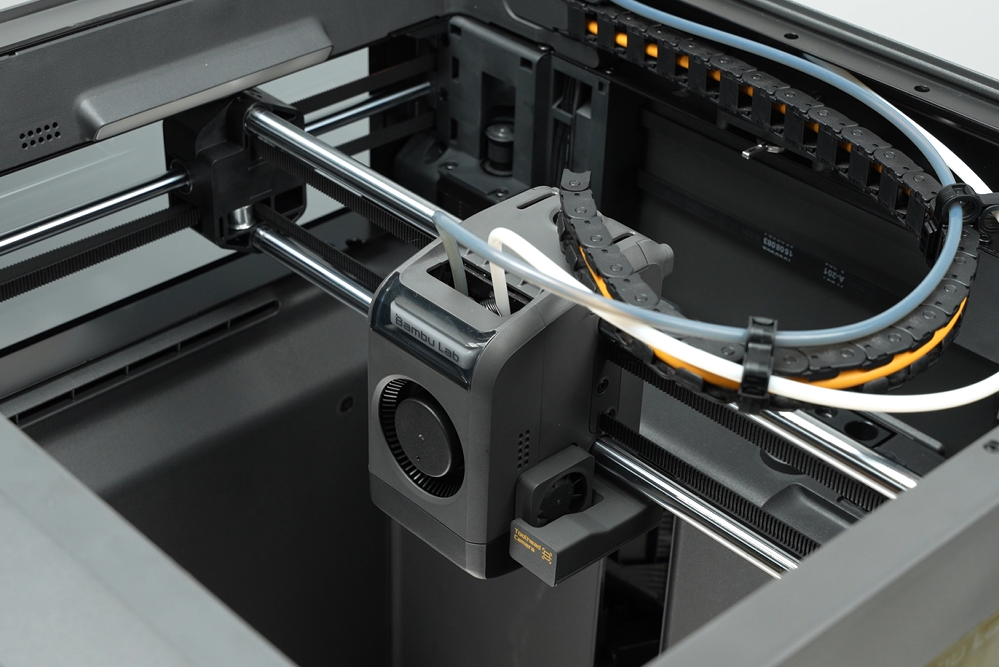

Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para instrucciones sobre la instalación de la carcasa del cabezal.
Verificación de éxito
✅ La cuchilla se mueve suavemente ✅ Encienda y verifique que las placas del sensor de filamento izquierdo y derecho detecten correctamente el estado del filamento ✅ Encienda y verifique que el extrusor sea accionado adecuadamente por el motor extrusor
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
