Guía de reemplazo de la palanca del cortador de filamento para el X2D

Última actualización el Apr 25, 2026

Conjunto de palanca cortadora de filamento

🔎 Encuentre el conjunto de palanca cortadora de filamento X2D en la tienda de Bambu Lab.

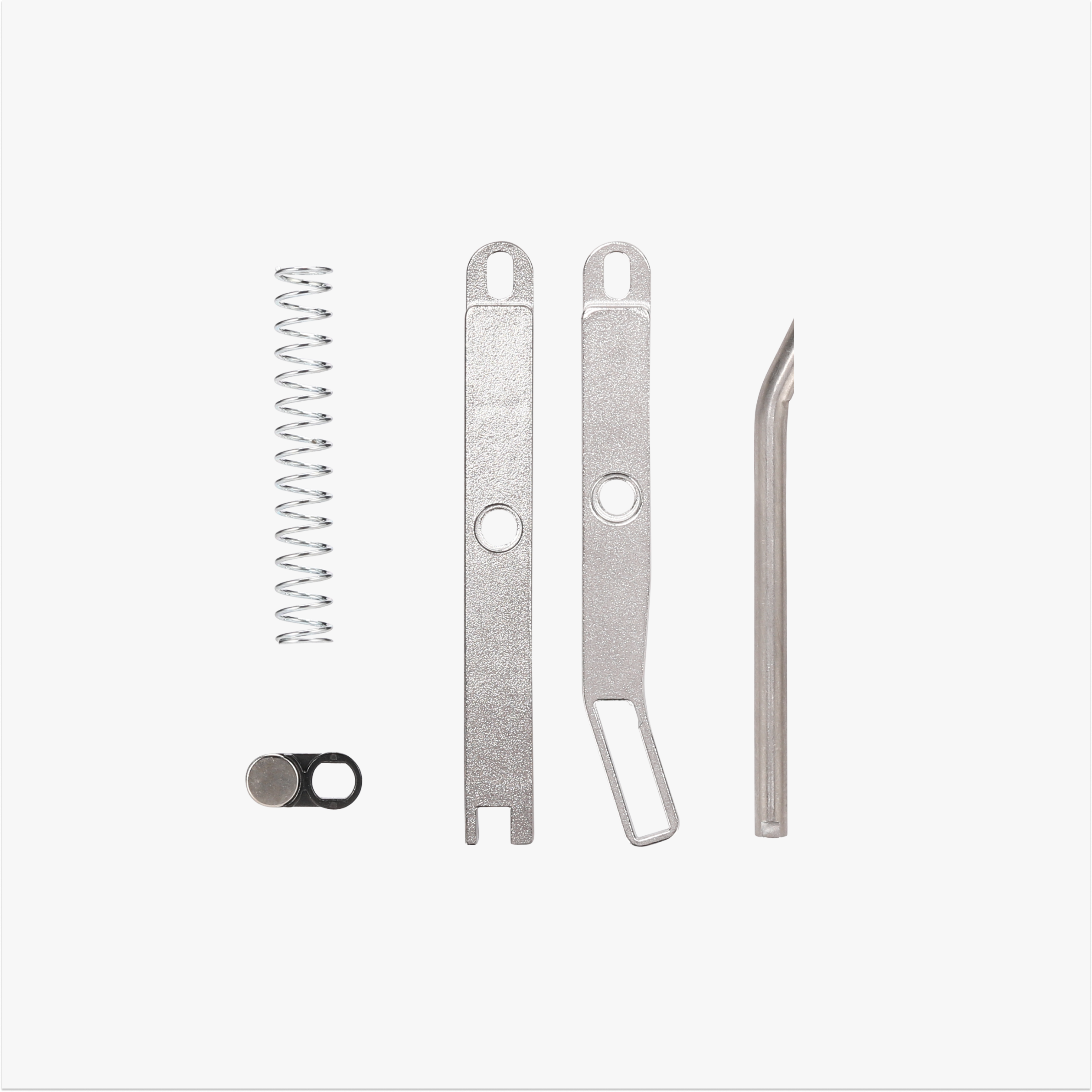

El conjunto de palanca cortadora de filamento es un conjunto de palancas metálicas que accionan el mecanismo de corte de filamento. (Solo se incluye un rodillo redondo en el paquete de accesorios)


Modelo de impresora aplicable

Bambu Lab X2D

Cuándo reemplazar

Reemplace cuando el conjunto de palanca cortadora de filamento presente fallos o el imán del sensor de filamento del extrusor esté dañado.

Herramientas y materiales requeridos

Llave allen H 1.5

Advertencia de seguridad

⚠️ IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.

La palanca cortadora de filamento derecha solo puede realizar pruebas manuales de corte de filamento cuando se levante, de lo contrario quedará atascada.

Retirar el conjunto de palanca cortadora de filamento antiguo

Paso 1. Retirar la cubierta del cabezal

Para facilitar la operación, consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para retirar la cubierta del cabezal.

Paso 2. Retirar el conjunto de palanca cortadora de filamento izquierda

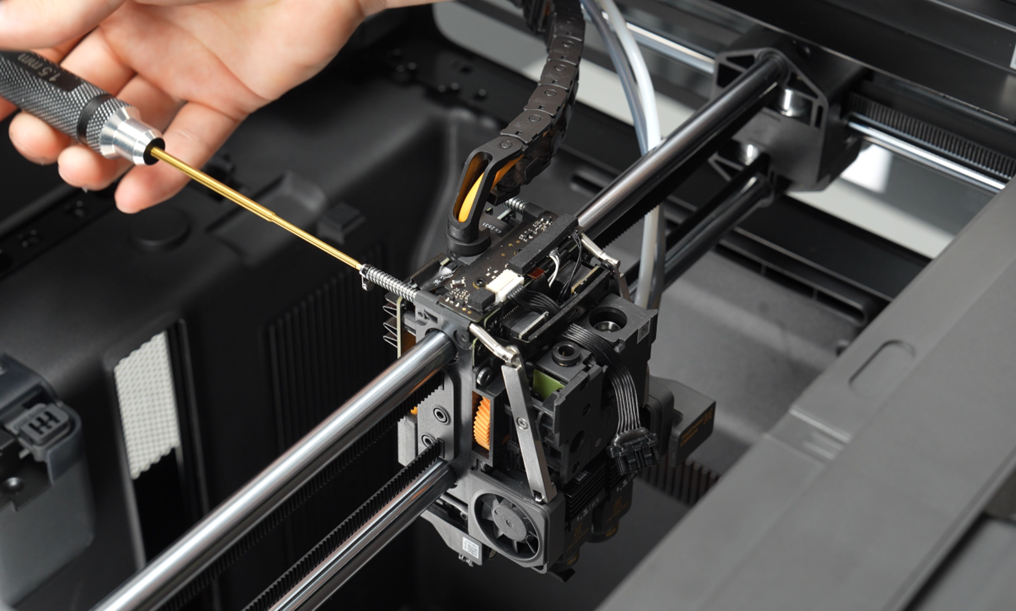

Utilice la llave allen H 1.5 para aflojar el tornillo único detrás del rodillo redondo de la palanca cortadora de filamento izquierda.

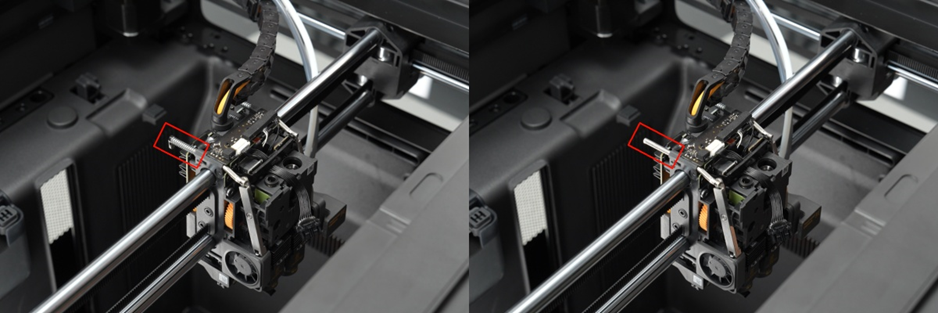

Retire el imán del sensor de filamento del extrusor y el resorte.

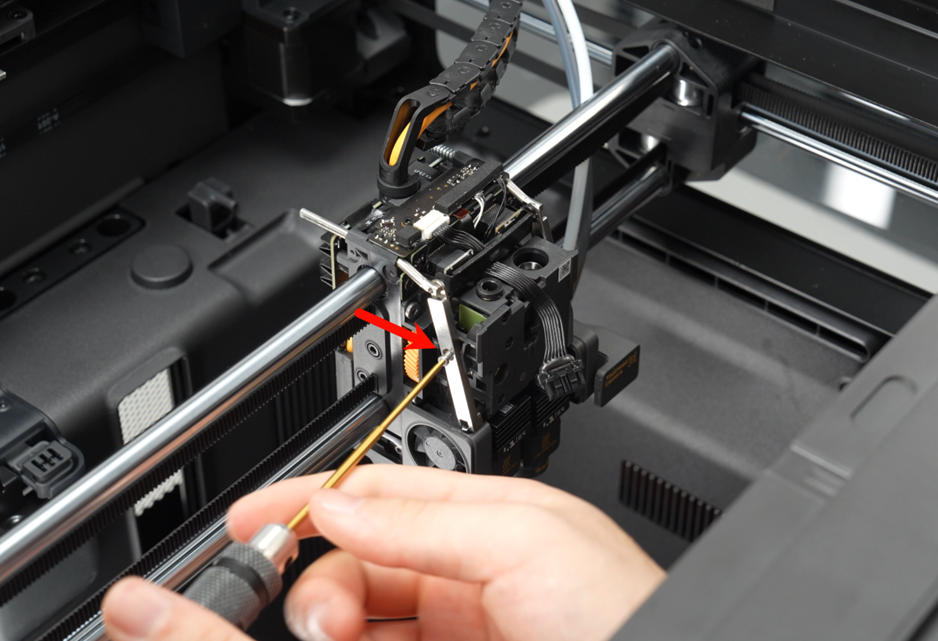

Utilice la llave allen H 1.5 para aflojar el tornillo único en el lateral del rodillo cuadrado de la palanca cortadora de filamento izquierda.

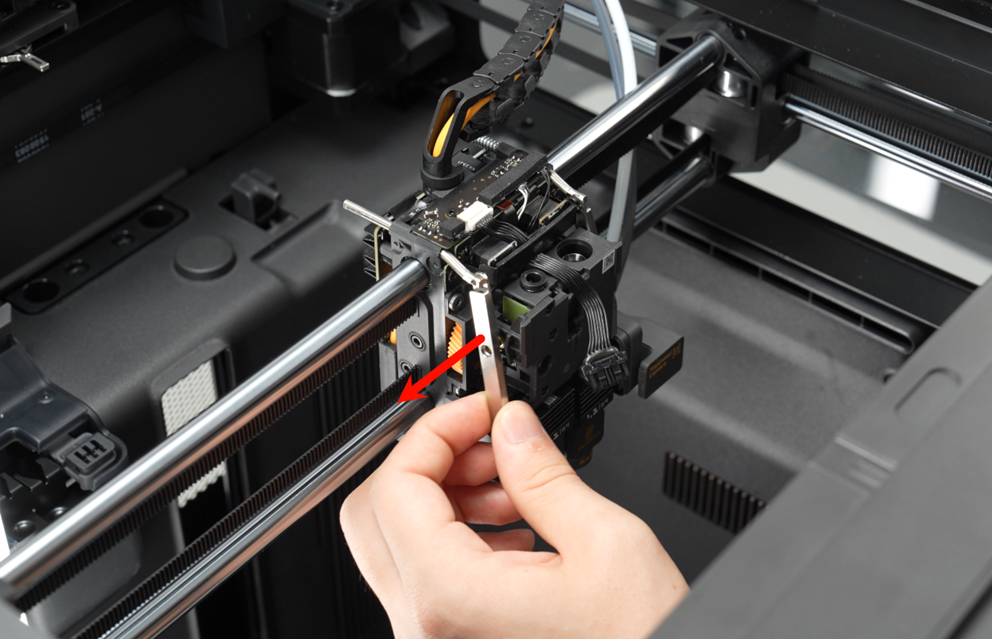

Extraiga suavemente la palanca hacia afuera para desengranarla del pivote.

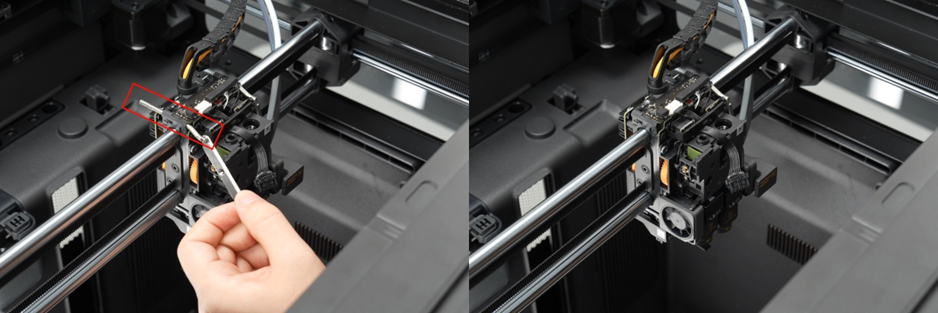

Luego tire la palanca hacia adelante.


Paso 3. Retirar el conjunto de palanca cortadora de filamento derecha

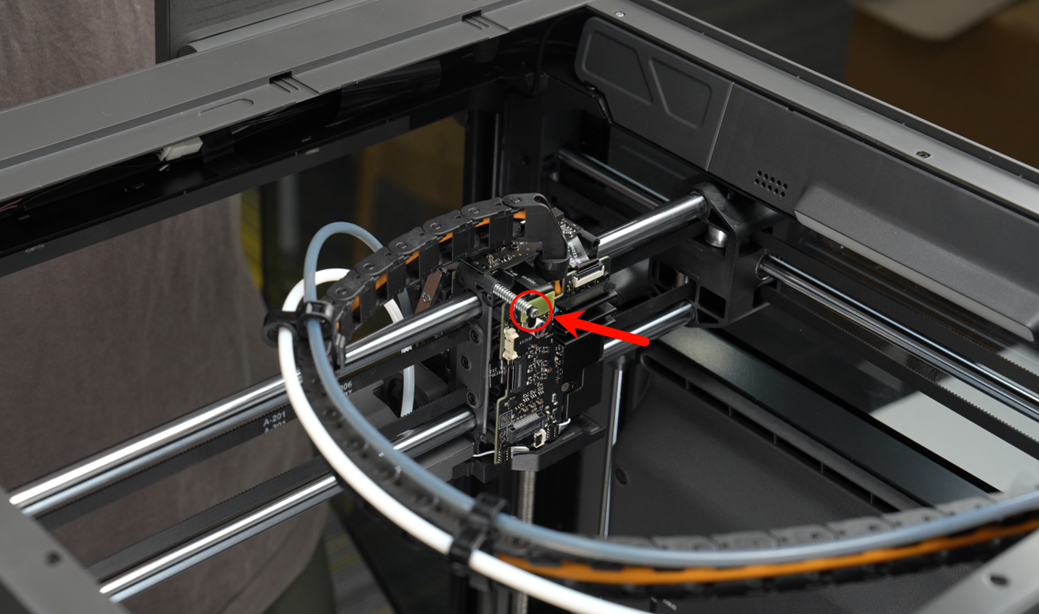

Utilice la llave allen H 1.5 para aflojar el tornillo único detrás del rodillo redondo de la palanca cortadora de filamento derecha.

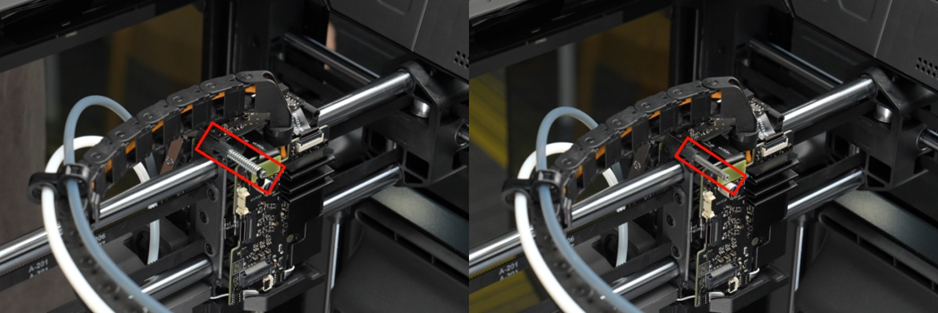

Retire el imán del sensor de filamento del extrusor y el resorte.

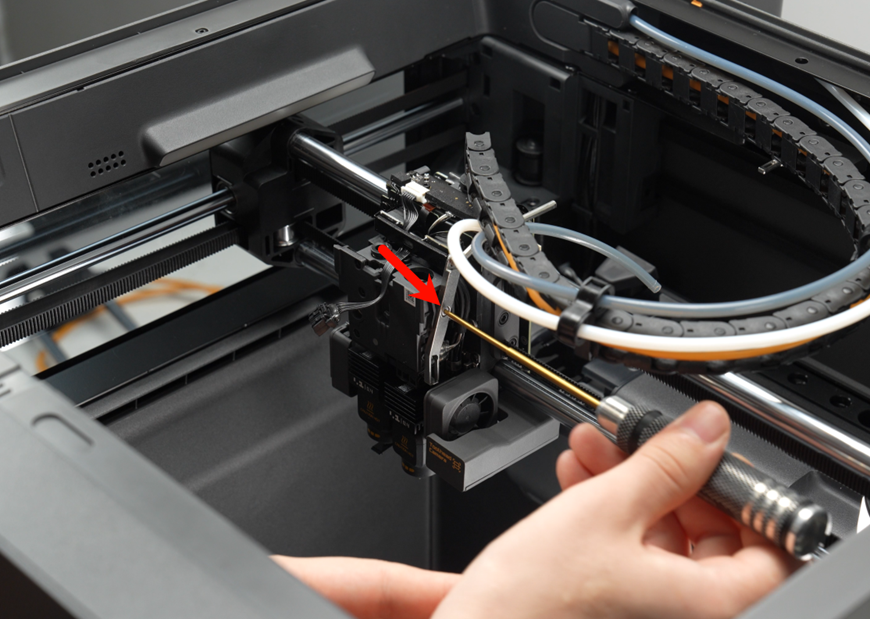

Utilice la llave allen H 1.5 para aflojar el tornillo único en el lateral del rodillo cuadrado de la palanca cortadora de filamento derecha.

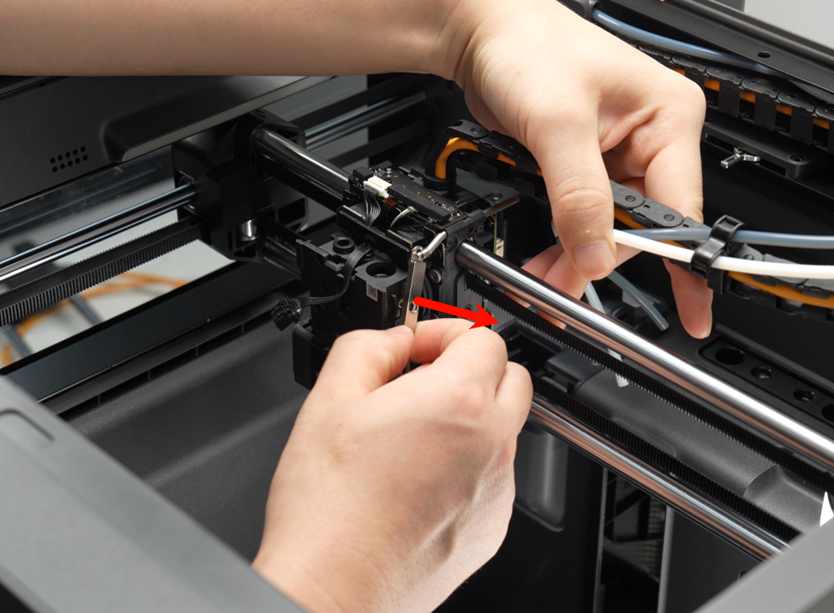

Extraiga suavemente la palanca hacia afuera para desengranarla del pivote.

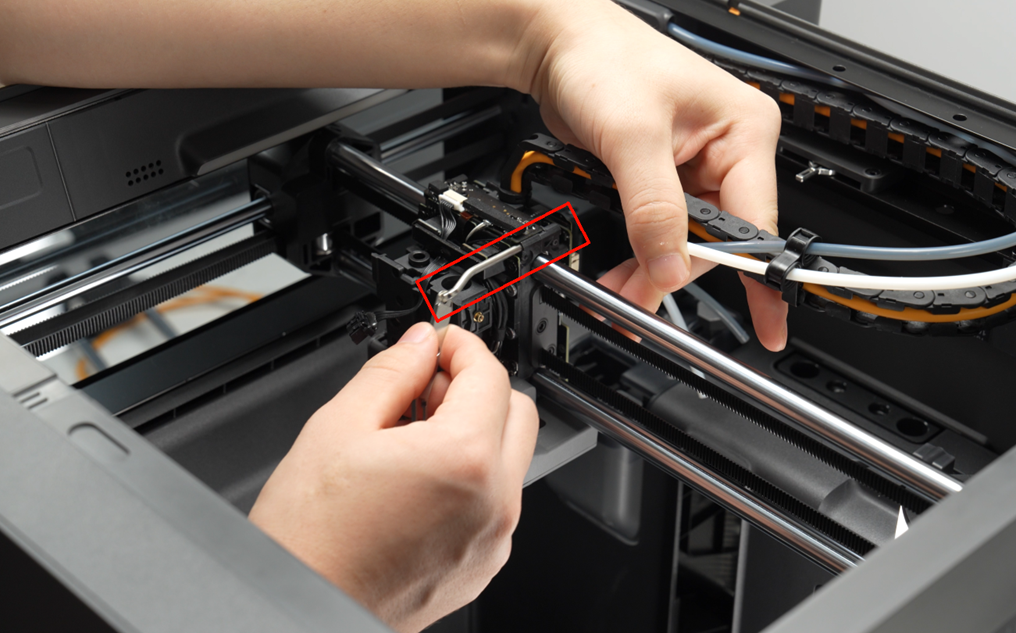

Luego tire la palanca hacia adelante. 012_pull_out_the_entire_left_lever.png

Paso 4. Separar los conjuntos de palanca cortadora de filamento izquierda y derecha

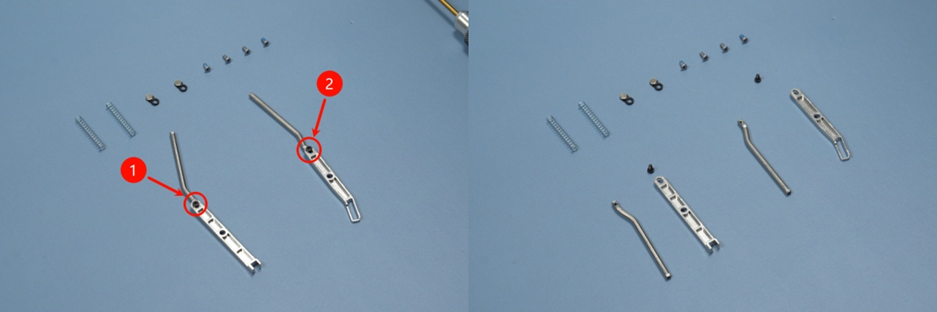

Utilice la llave allen H 1.5 para aflojar un tornillo en cada palanca cortadora de filamento izquierda y derecha para separar el rodillo cuadrado del rodillo redondo.


Instalar el nuevo conjunto de palanca cortadora de filamento

Paso 1. Montar los conjuntos de palanca cortadora de filamento izquierda y derecha

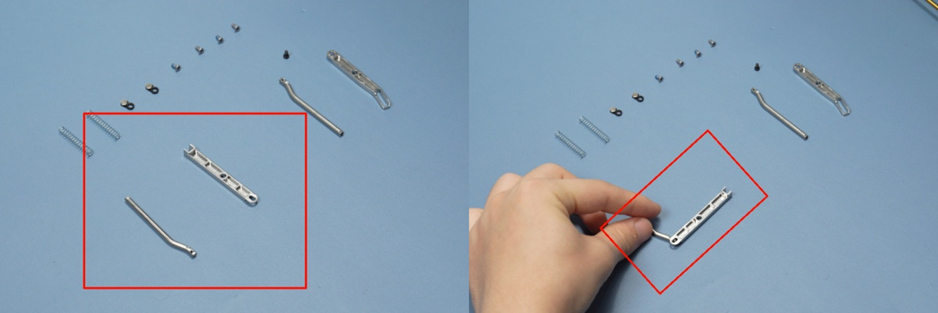

Coloque el conjunto de palanca cortadora de filamento izquierda como se muestra:

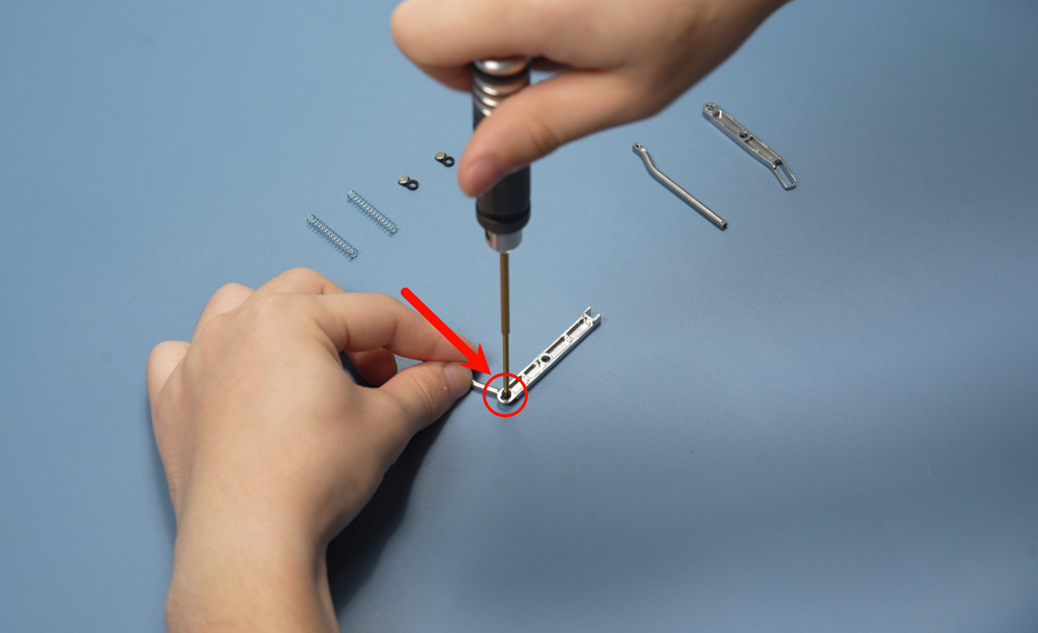

Utilice la llave allen H 1.5 para fijar un tornillo en la palanca cortadora de filamento izquierda, uniendo el rodillo cuadrado y el rodillo redondo.

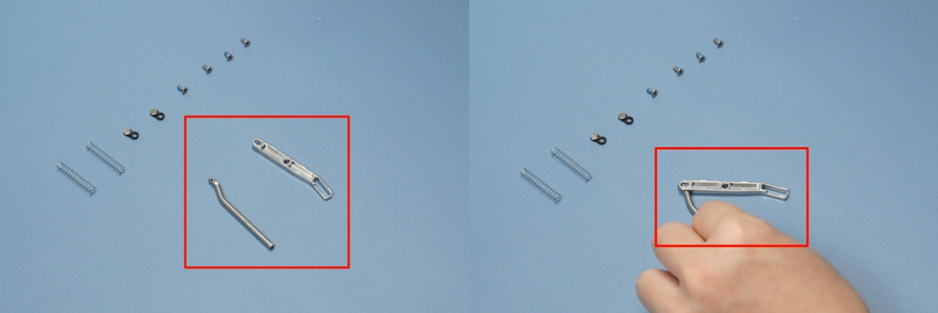

Coloque el conjunto de palanca cortadora de filamento derecha como se muestra:

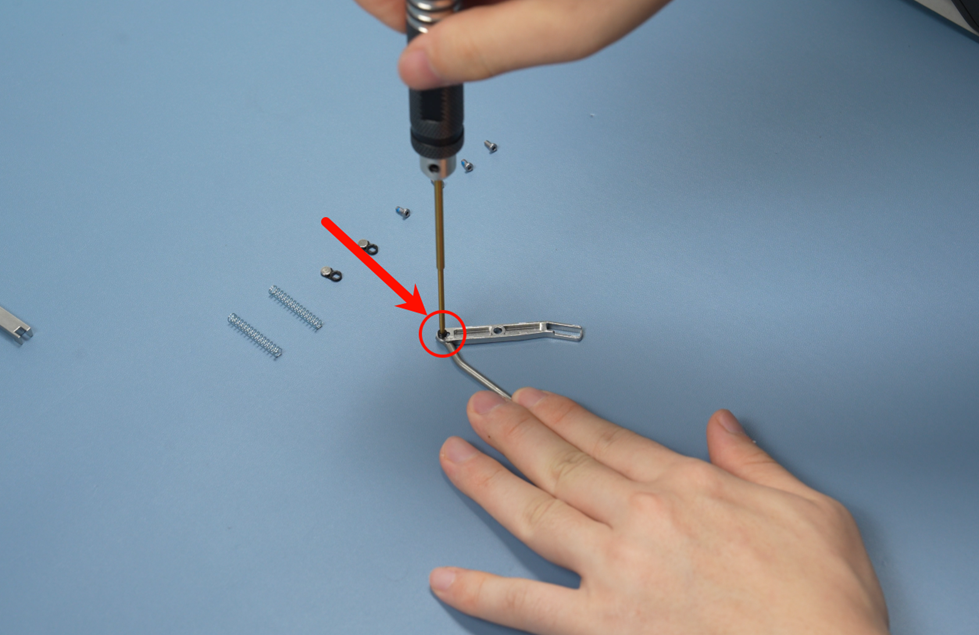

Utilice la llave allen H 1.5 para fijar un tornillo en la palanca cortadora de filamento derecha, uniendo el rodillo cuadrado y el rodillo redondo.

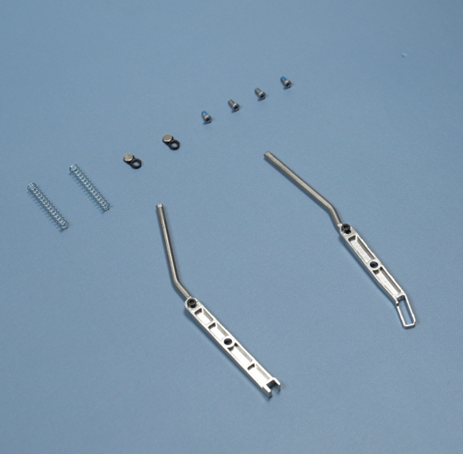

El montaje completo se muestra a continuación:

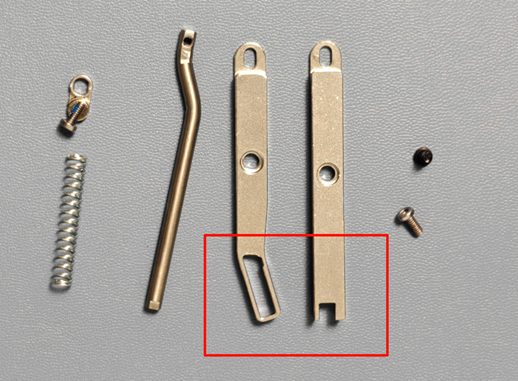

ℹ️ Nota: El extremo inferior del rodillo cuadrado en la palanca cortadora de filamento es una ranura abierta; el extremo inferior del rodillo cuadrado de la palanca cortadora de filamento derecha es una ranura cuadrada; los rodillos redondos no están diferenciados como izquierdo o derecho.


Paso 2. Instalar el conjunto de palanca cortadora de filamento izquierda

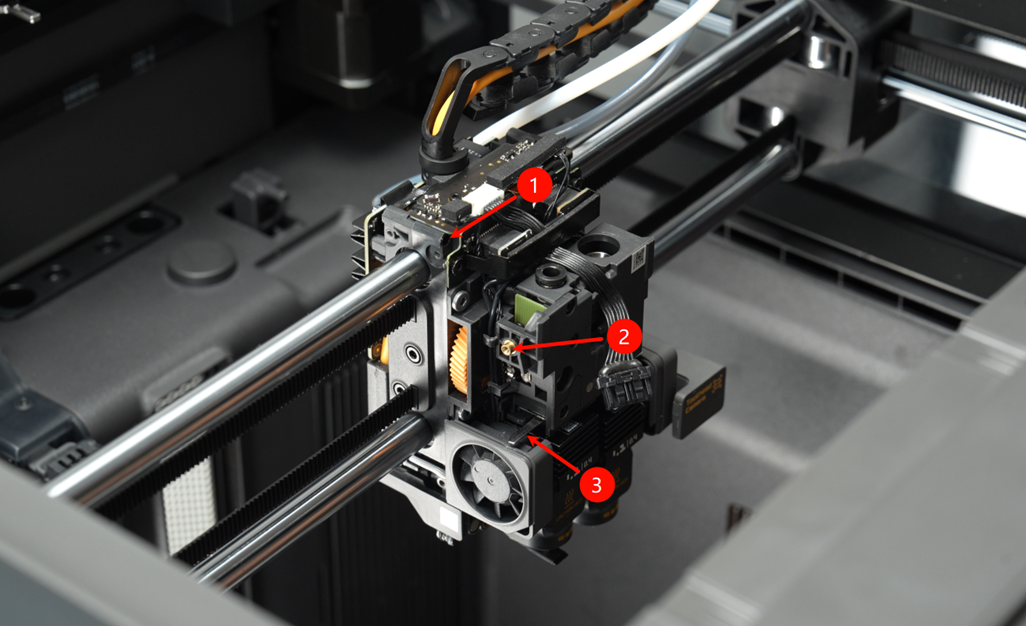

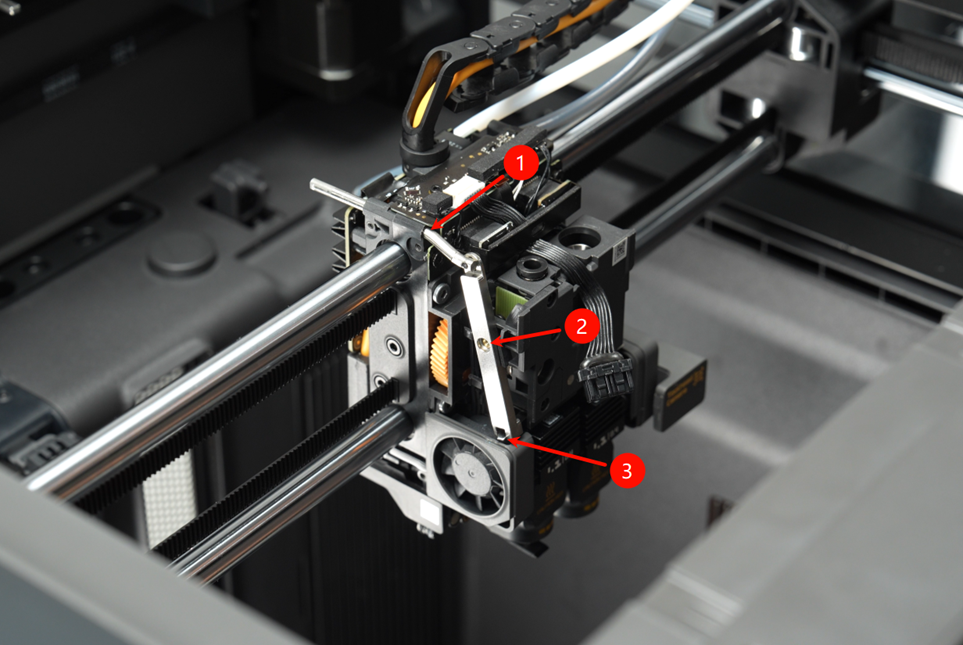

Empuje la manija de la cortadora izquierda completamente hacia adelante, prestando atención al agujero redondo del ensamblaje de polea, el pilar de posicionamiento central del tornillo y la posición de la manija de la cortadora izquierda.

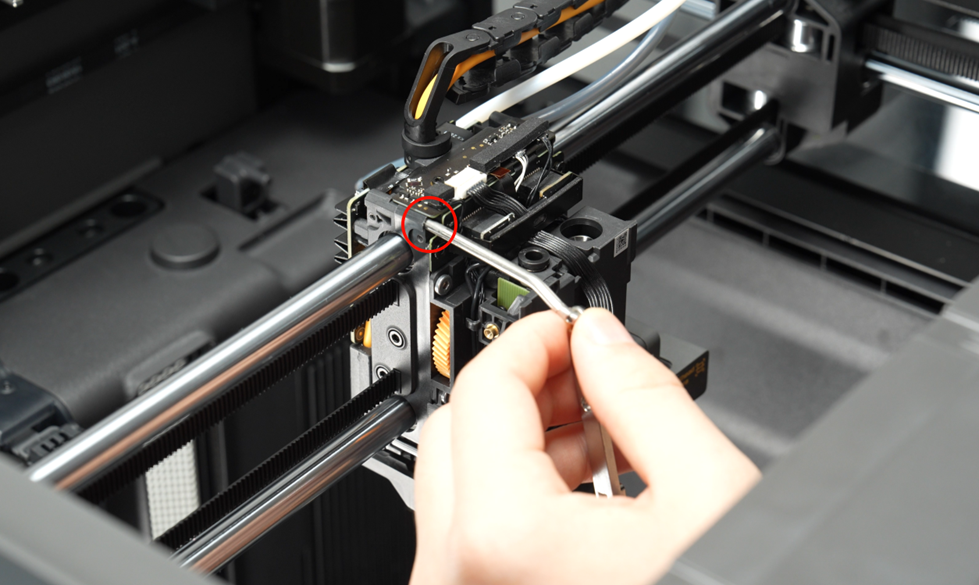

Alinee el lado plano del rodillo cuadrado de la palanca cortadora de filamento izquierda hacia afuera, inserte el rodillo redondo en el agujero del ensamblaje de polea.


Alinee el agujero central del rodillo cuadrado con el pilar de posicionamiento central del tornillo, asegurándolo adecuadamente; asegúrese de que la manija de la cortadora izquierda esté posicionada dentro de la ranura abierta del conjunto de palanca cortadora de filamento.

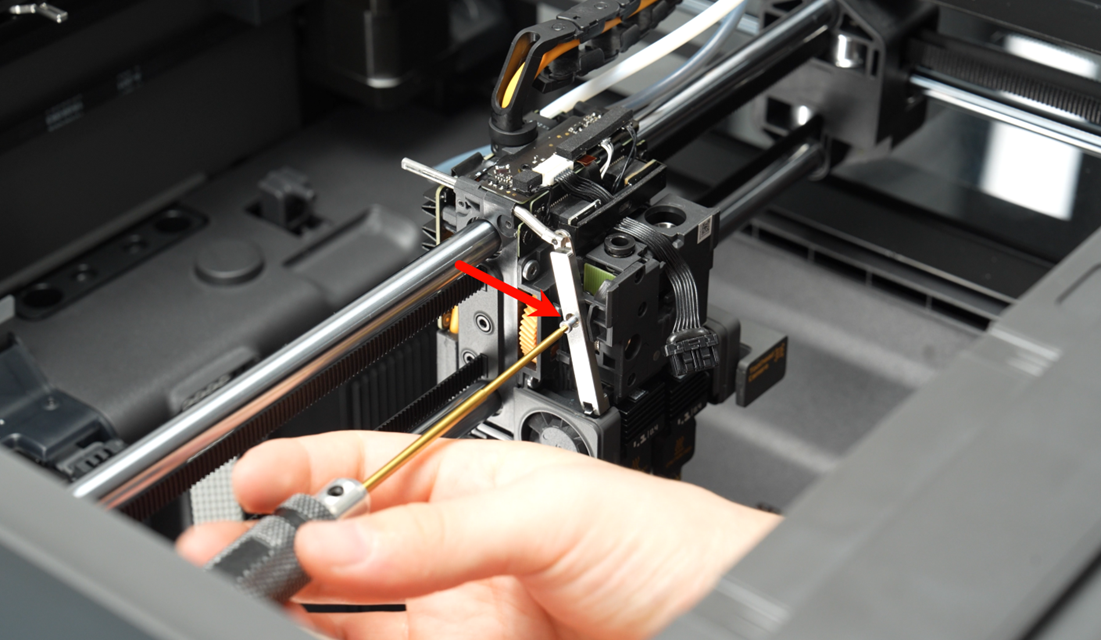

Utilice la llave allen H 1.5 para fijar el tornillo único en el lateral del rodillo cuadrado de la palanca cortadora de filamento izquierda.

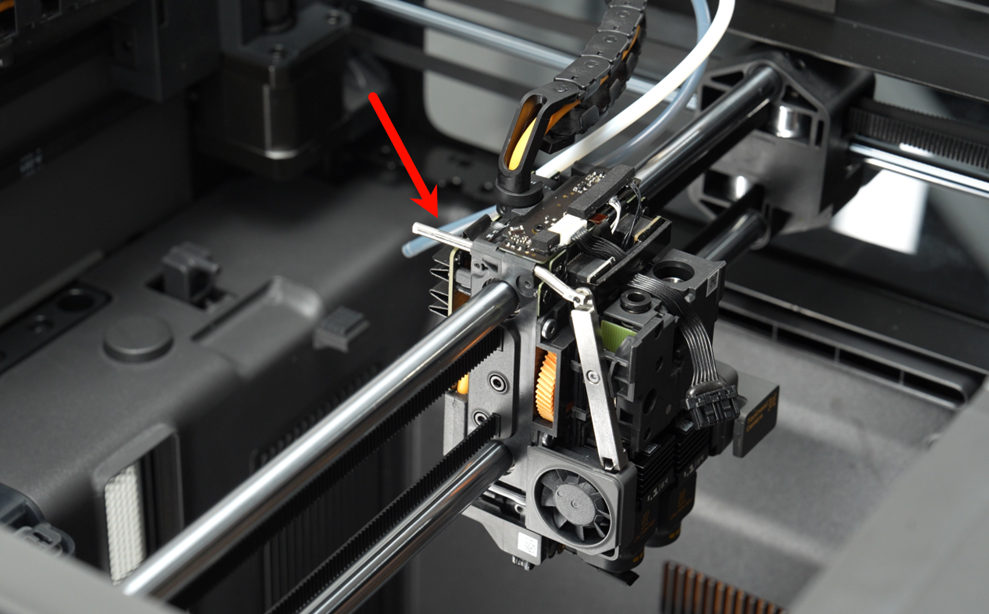

Coloque el resorte en el rodillo redondo, luego fije el imán del sensor de filamento del extrusor en el rodillo redondo.

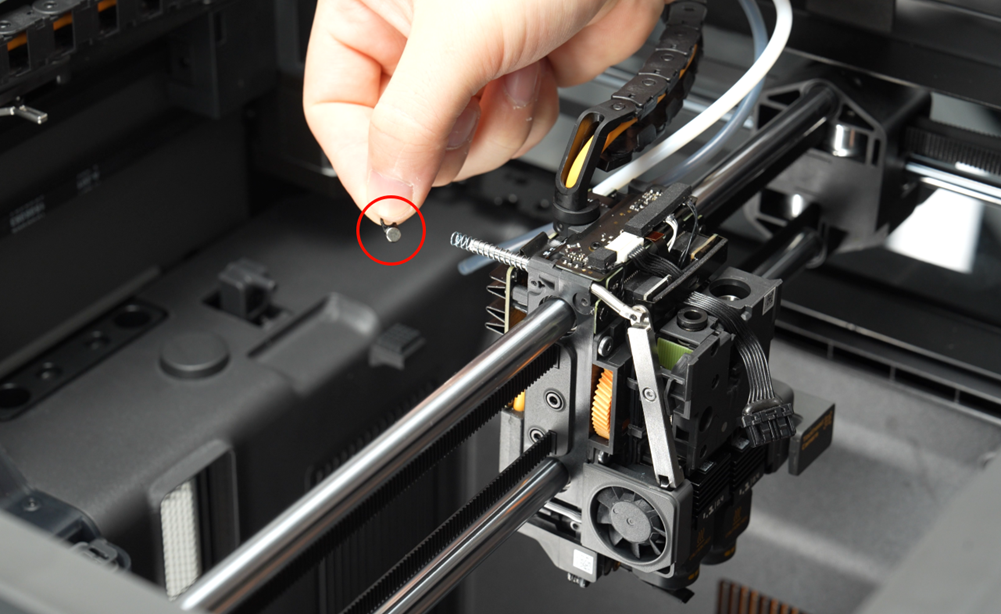

ℹ️ Nota: El lado del soporte del imán del sensor de filamento del extrusor que contiene el imán debe enfrentar el cabezal, y el extremo del imán debe instalarse hacia abajo.

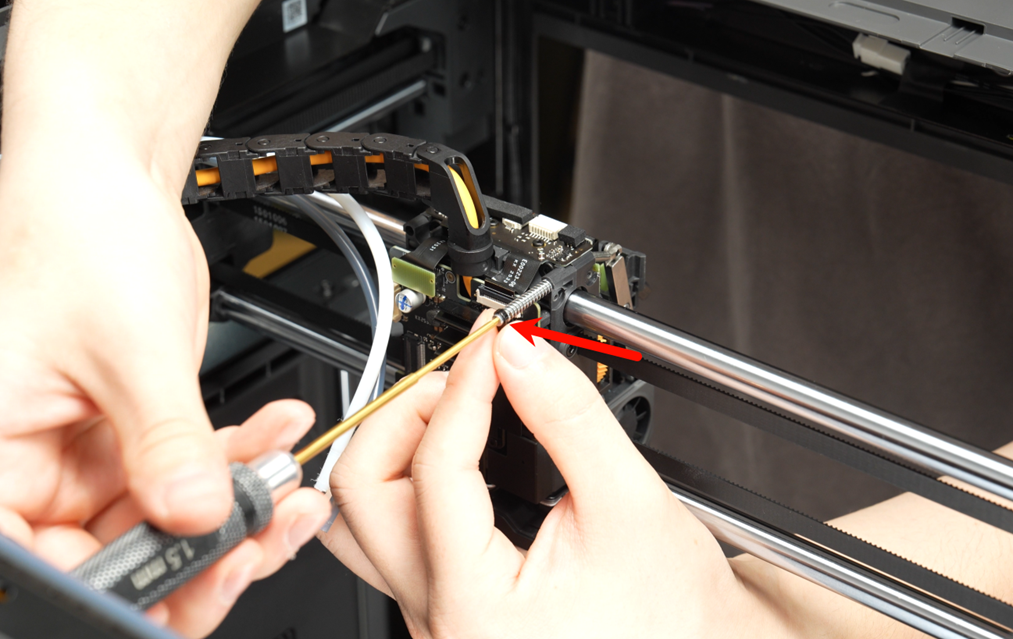

Sostenga el imán del sensor de filamento del extrusor con la mano y utilice la llave allen H 1.5 para fijar el tornillo único detrás del rodillo redondo de la palanca cortadora de filamento izquierda.


Paso 3. Instalar el conjunto de palanca cortadora de filamento derecha

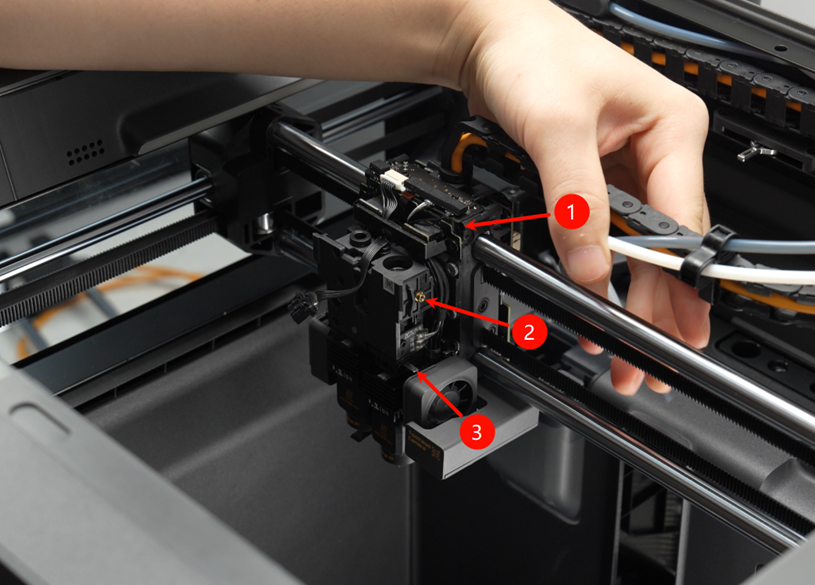

Empuje la manija de la cortadora derecha completamente hacia adelante, prestando atención al agujero redondo del ensamblaje de polea, el pilar de posicionamiento central del tornillo y la posición de la manija de la cortadora derecha.

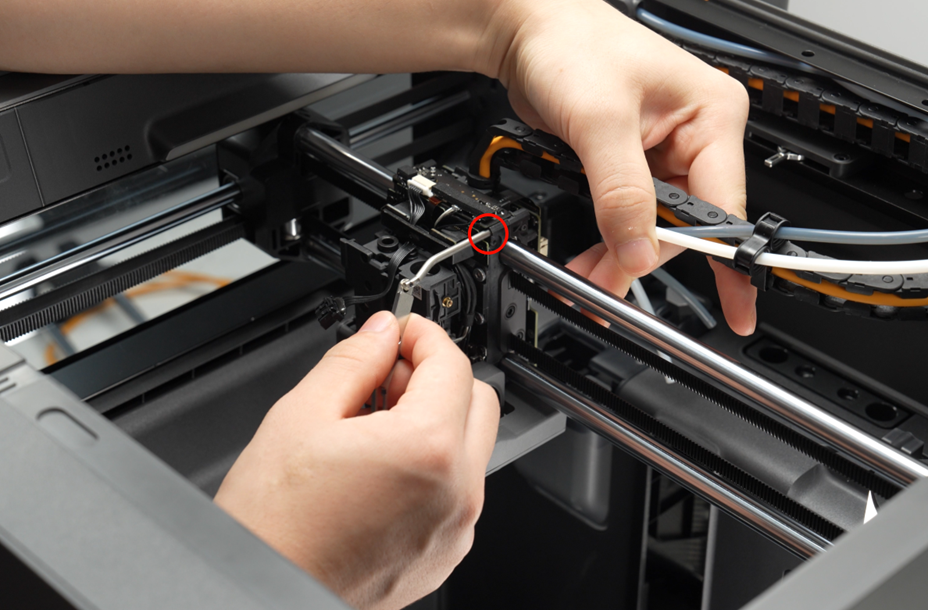

Alinee el lado plano del rodillo cuadrado de la palanca cortadora de filamento derecha hacia afuera, inserte el rodillo redondo en el agujero del ensamblaje de polea.

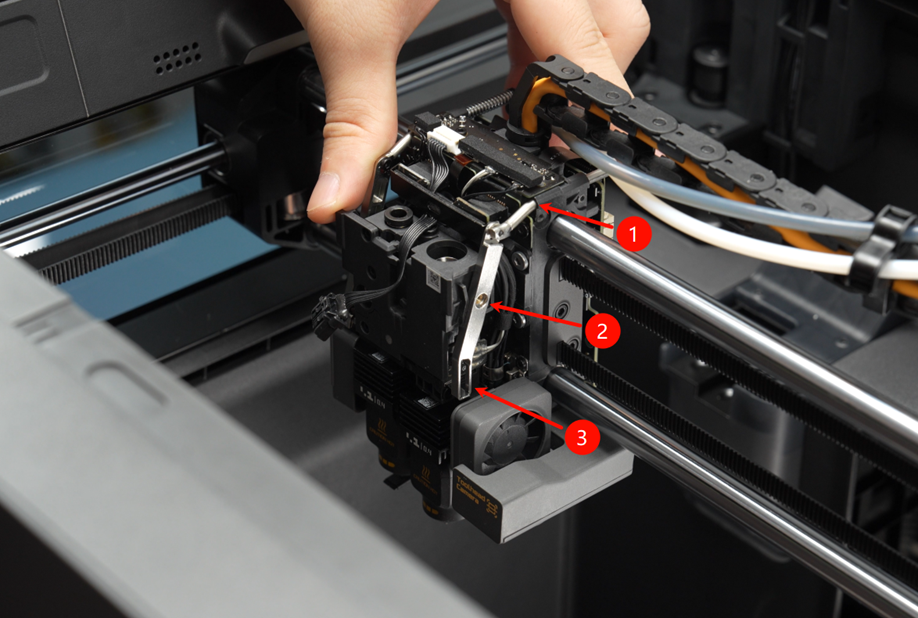

Alinee el agujero central del rodillo cuadrado con el pilar de posicionamiento central del tornillo, asegurándolo adecuadamente; asegúrese de que la manija de la cortadora derecha esté posicionada dentro de la ranura cuadrada del conjunto de palanca cortadora de filamento.

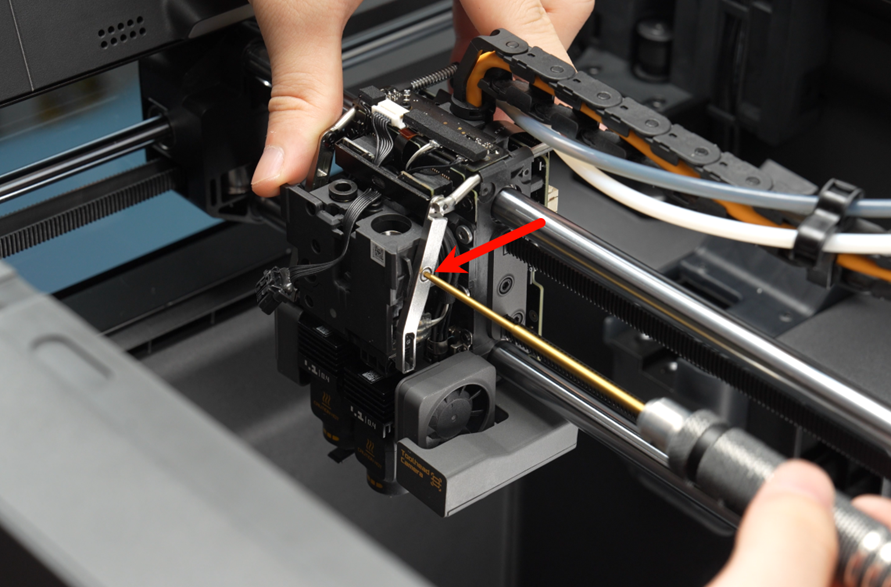

Utilice la llave allen H 1.5 para fijar el tornillo único en el lateral del rodillo cuadrado de la palanca cortadora de filamento derecha.

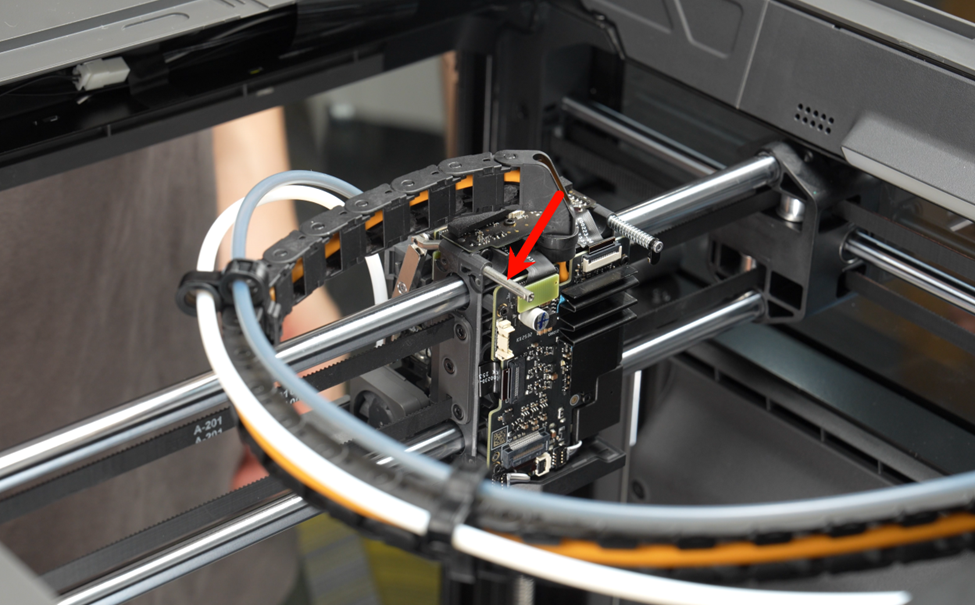

Coloque el resorte en el rodillo redondo, luego fije el imán del sensor de filamento del extrusor en el rodillo redondo.


ℹ️ Nota: El lado del soporte del imán del sensor de filamento del extrusor que contiene el imán debe enfrentar el cabezal, y el extremo del imán debe instalarse hacia abajo.

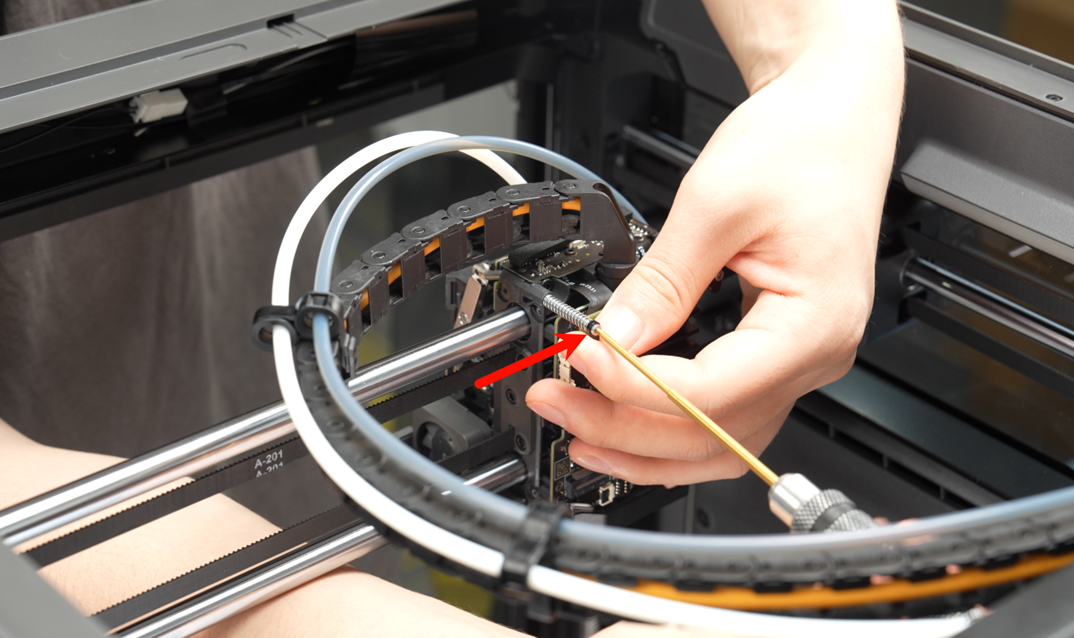

Sostenga el imán del sensor de filamento del extrusor con la mano y utilice la llave allen H 1.5 para fijar el tornillo único detrás del rodillo redondo de la palanca cortadora de filamento derecha.


Paso 4. Instalar la carcasa del cabezal

Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para instalar la carcasa del cabezal.

Verificación del éxito

La palanca cortadora de filamento derecha solo puede realizar pruebas manuales de corte de filamento cuando se levante, de lo contrario quedará atascada.

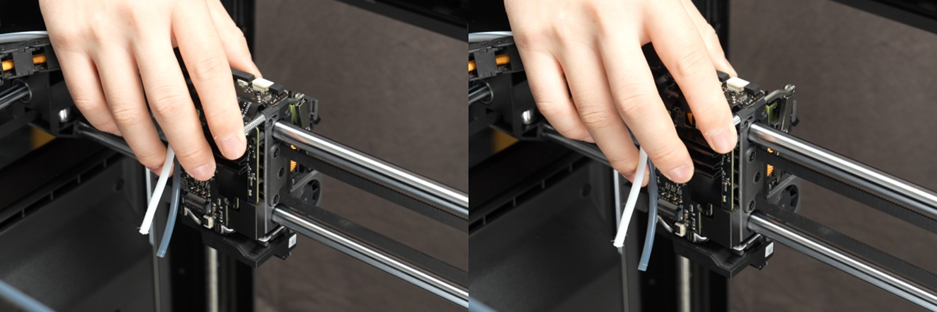

✅ Presione la palanca izquierda del cortador de filamento con la mano y verifique que la palanca actúe correctamente la manija del cortador de filamento suavemente sin atascos.

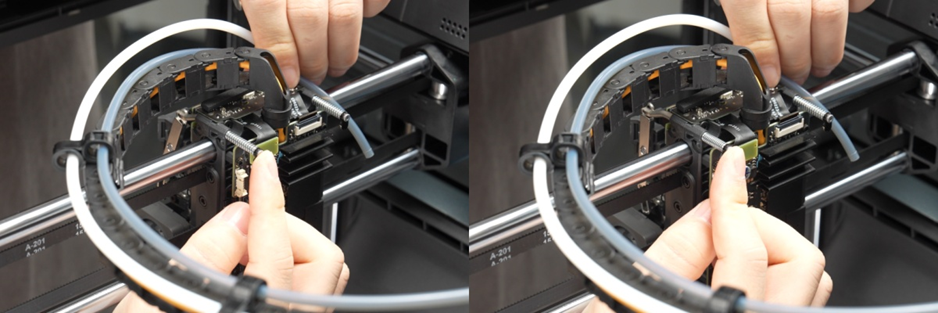

✅ Presione la palanca derecha del cortador de filamento con la mano y verifique que la palanca actúe correctamente la manija del cortador de filamento suavemente sin atascos.


Notas finales

Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y le brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas frecuentes y le brinda guía operativa.
