Guía de reemplazo de la placa del cabezal para el X2D

Última actualización el Apr 25, 2026

Placa del cabezal

🔎 Encuentre la Placa TH del cabezal en la tienda de Bambu Lab.

La placa de circuito del cabezal se refiere a:

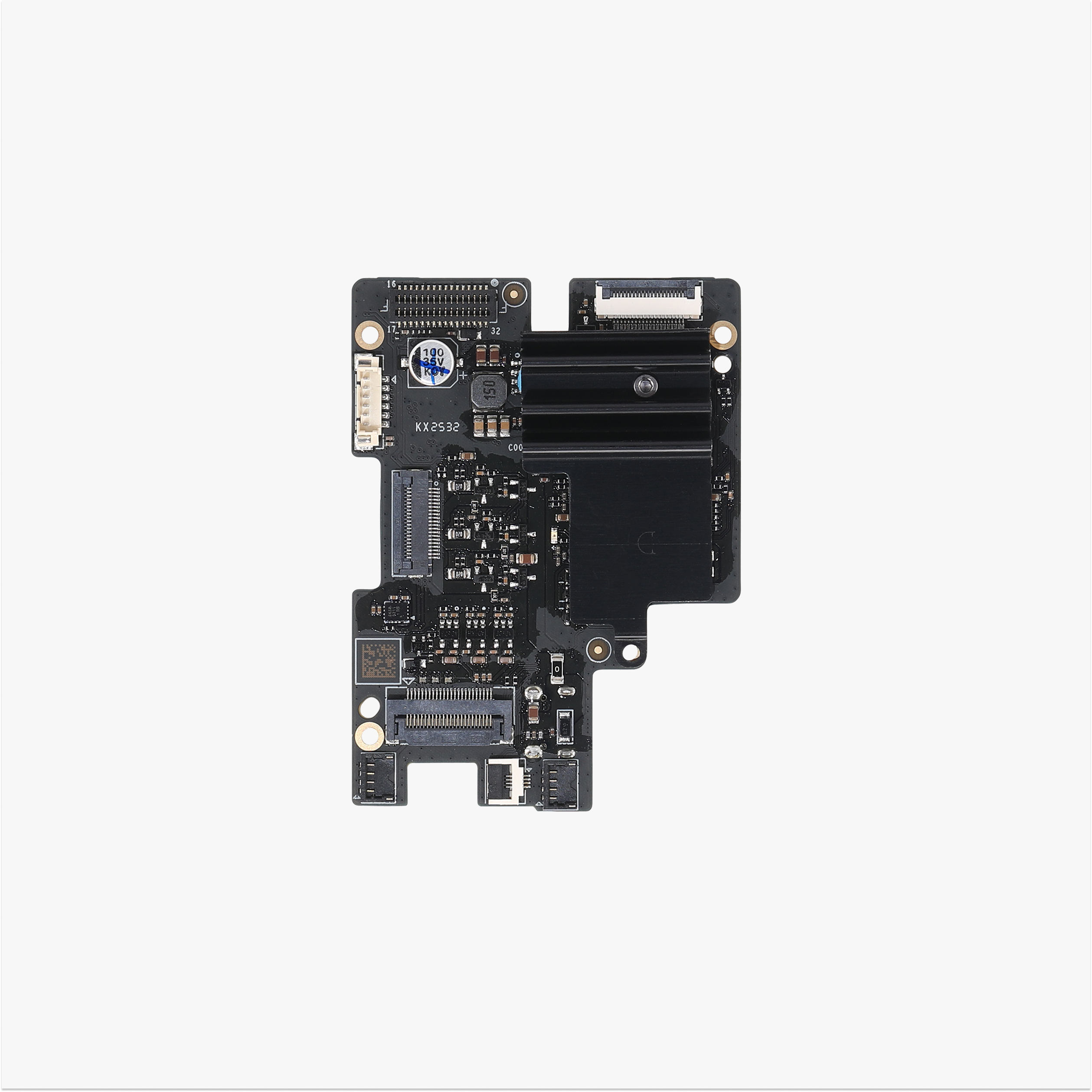

  1. Placa TH (placa principal del extrusor): una placa de circuito que implementa el control eléctrico de acciones relacionadas con la extrusión de filamento en la impresora, como cargar/descargar filamento, retracción, ajuste de temperatura, etc.

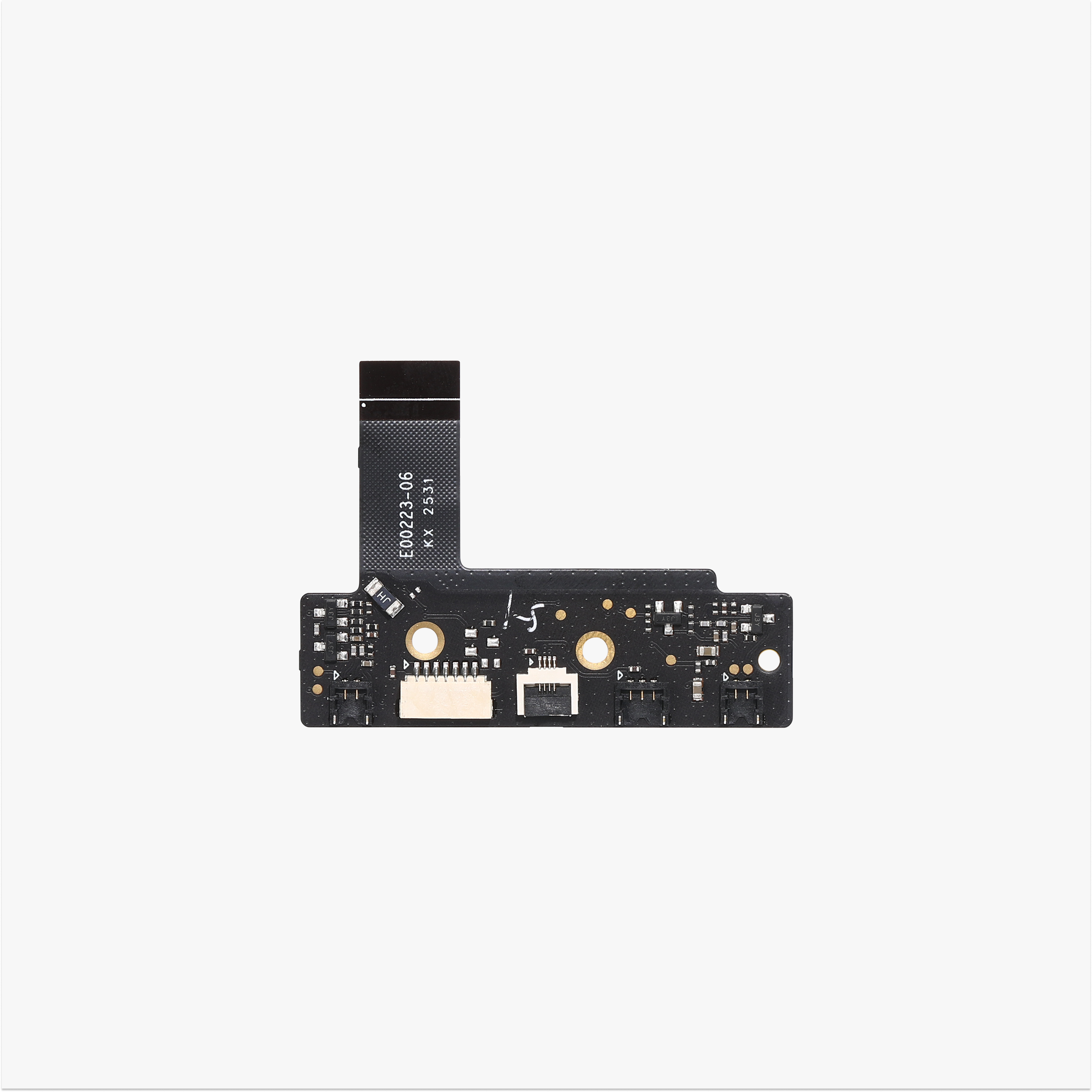

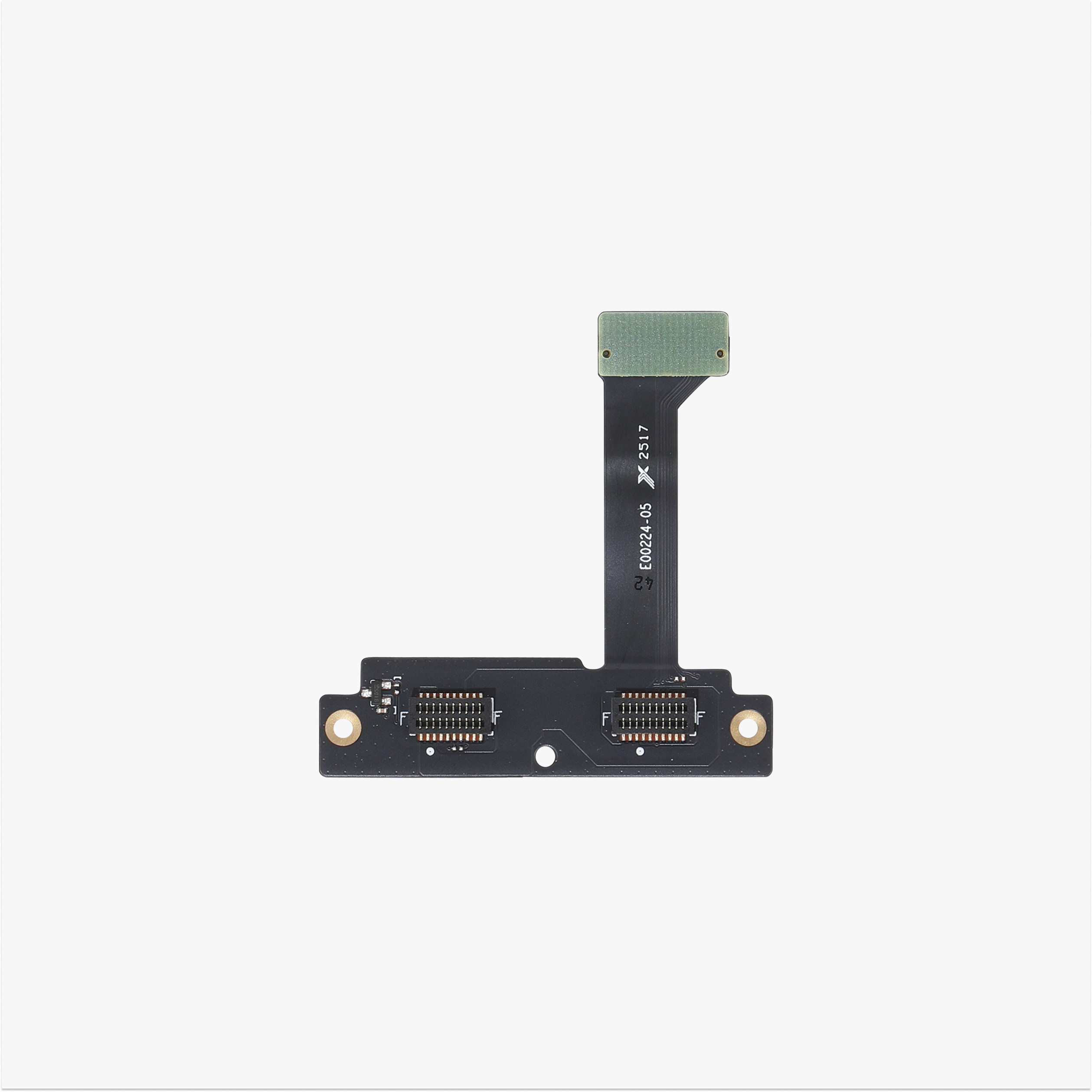

  2. Placa de interfaz del cabezal: una placa de circuito que proporciona interfaces para conectar el extrusor, la placa del sensor de filamento, las bobinas de corriente de Eddy y los componentes de la carcasa frontal del cabezal;
  3. Placa de interfaz del conjunto de calentamiento del hotend: una placa de circuito que proporciona la interfaz para el conjunto de calentamiento del hotend.


Existen versiones negra y plateada del disipador de calor en la placa TH.

Modelo de impresora aplicable

Bambu Lab X2D

Cuándo reemplazar

  • Componentes, conectores o cables de la placa de circuito están claramente dañados, afectando su uso.
  • Tras una inspección de intercambio o medición de herramientas, se confirma que el fallo es causado por los accesorios correspondientes.
  • El soporte técnico de Bambu Lab ha confirmado que es necesario reemplazar la placa TH, la Placa de interfaz del cabezal o la Placa de interfaz del conjunto de calentamiento del hotend.

Herramientas y materiales requeridos

  1. Destornillador H1.5
  2. Pinzas

Advertencia de seguridad

⚠️ ¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.

Retire la placa de circuito del cabezal

Paso 1. Retire la cubierta del cabezal

Consulte la Guía de reemplazo de la carcasa del cabezal para el X2D para retirar la carcasa del cabezal.

Paso 2. Retire la placa TH (placa principal del extrusor)

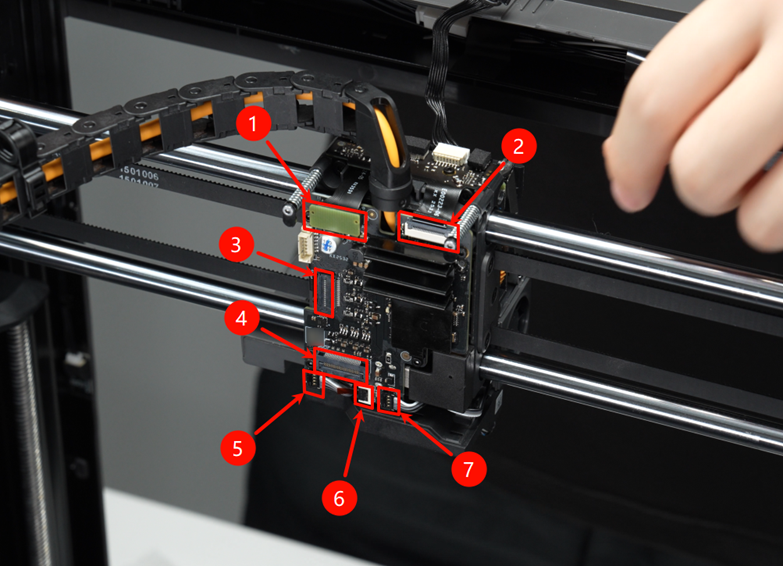

Use pinzas para desconectar secuencialmente los cables conectados a la placa TH (placa principal del extrusor), incluyendo el cable de la placa de interfaz del cabezal, el cable de la placa de interfaz del conjunto de calentamiento del hotend, el cable del motor del extrusor, el cable de la cámara del cabezal, el cable del conjunto de boquilla, el cable del ventilador del hotend izquierdo y el cable del ventilador auxiliar del hotend.

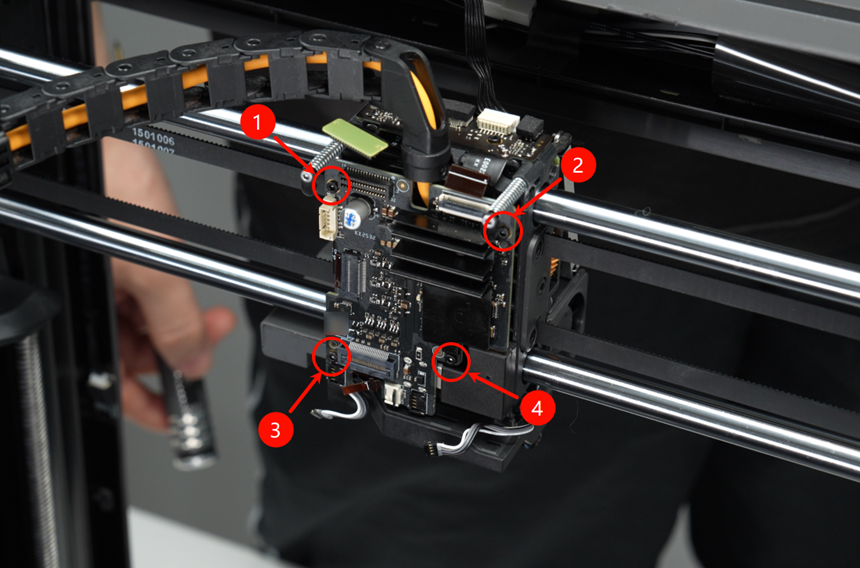

Use una llave Allen H1.5 para retirar secuencialmente los cuatro tornillos que fijan la placa TH (placa principal del extrusor), luego afloje la placa TH.

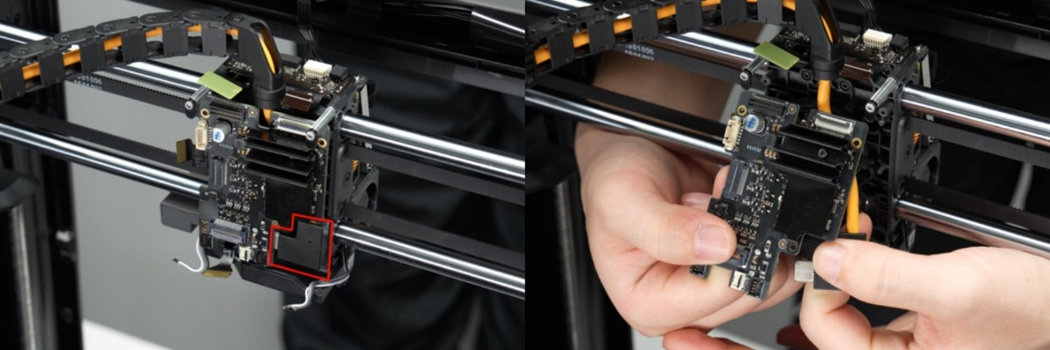

Desconecte el cable del cabezal y retire la placa TH (placa principal del extrusor).


Paso 3. Retire el soporte de refuerzo

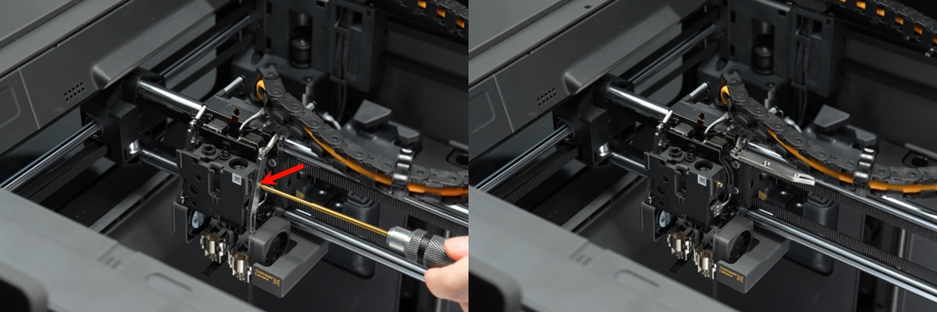

Retire el tornillo en el lado derecho del conjunto del cortador, luego levante la palanca hacia la derecha como se muestra.

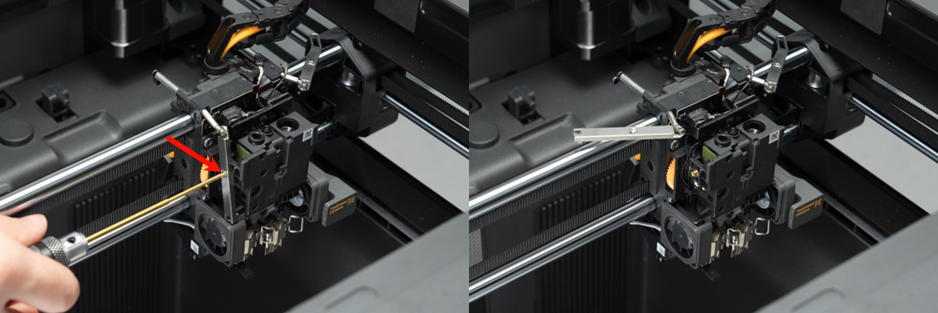

Retire el tornillo en el lado izquierdo del conjunto del cortador, luego levante la palanca hacia la izquierda como se muestra.

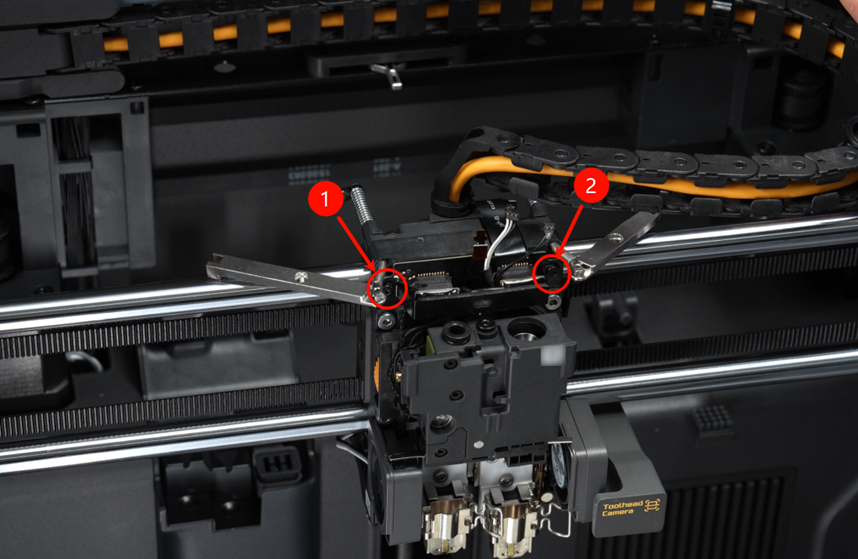

Use una llave Allen H1.5 para retirar los dos tornillos del soporte de la placa de interfaz del conjunto de calentamiento del hotend.

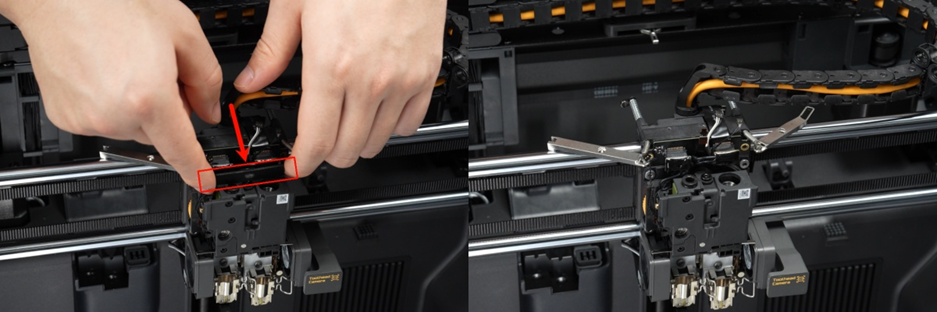

Retire el soporte de refuerzo de la placa de interfaz del conjunto de calentamiento del hotend.


Paso 4. Retire la Placa de interfaz del cabezal

Retire la espuma de cableado.

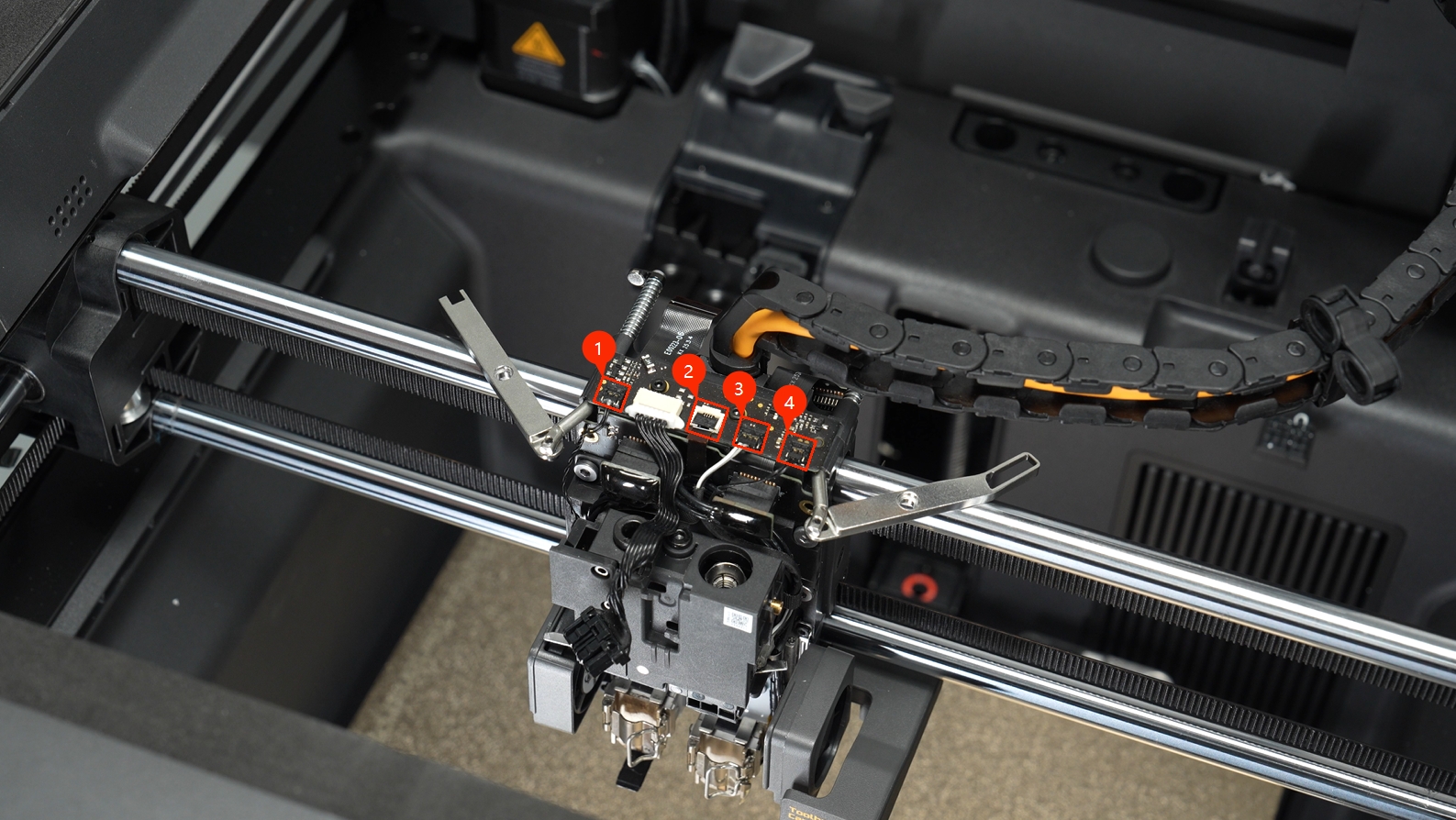

Desconecte secuencialmente las conexiones de la bobina de corriente de Eddy izquierda, la placa del sensor de filamento izquierda, la placa del sensor de filamento derecha y la bobina de corriente de Eddy derecha;


Use una llave Allen H1.5 para retirar dos tornillos y quitar la placa de interfaz del cabezal.

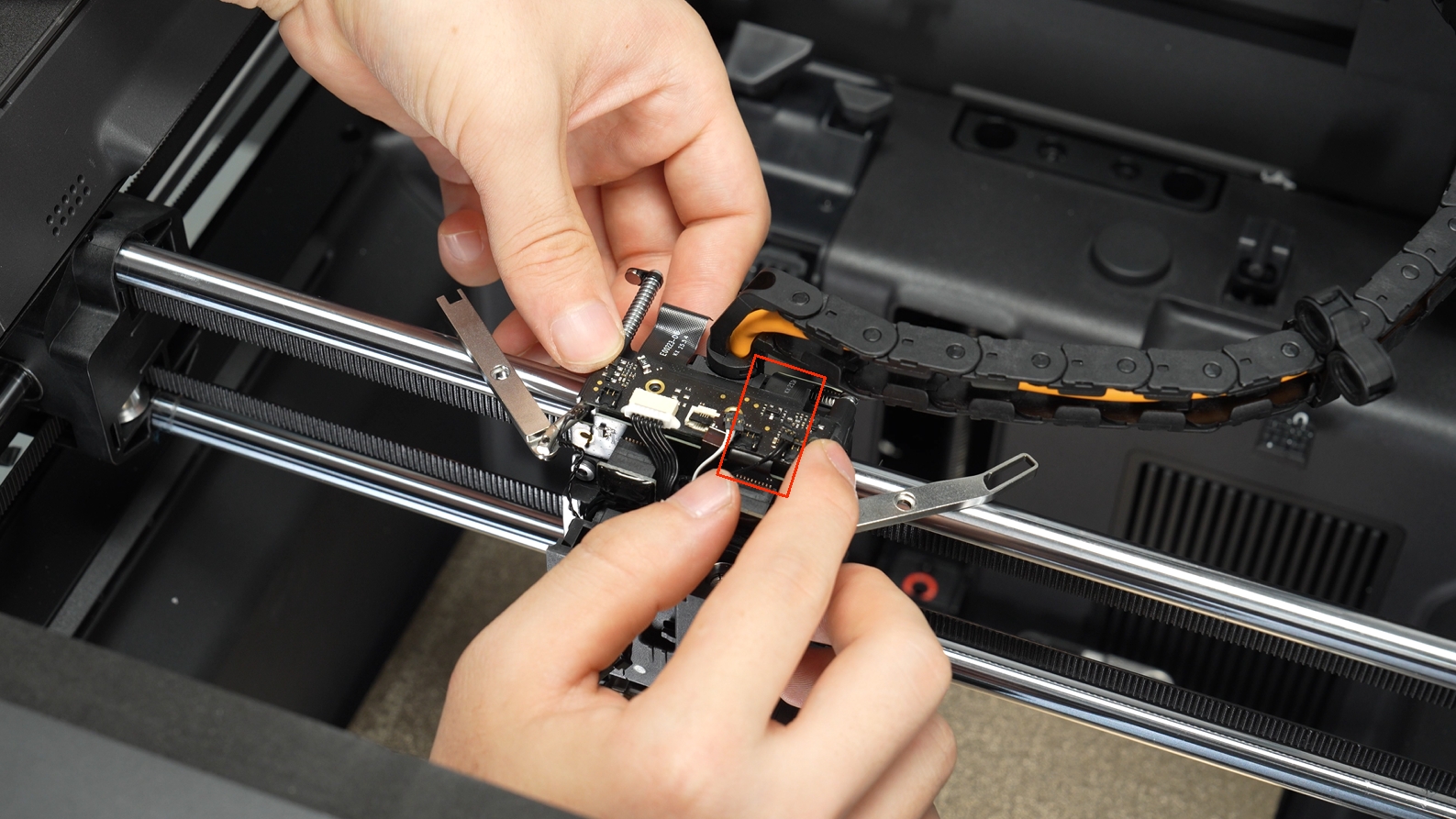

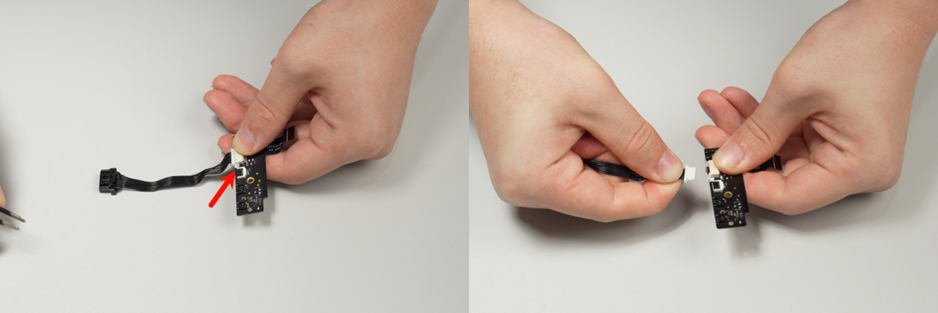

Use pinzas para retirar la cola blanca de la placa de interfaz del cabezal y desconecte el cable del LED Logo.


Paso 5. Retire la Placa de interfaz del conjunto de calentamiento del hotend

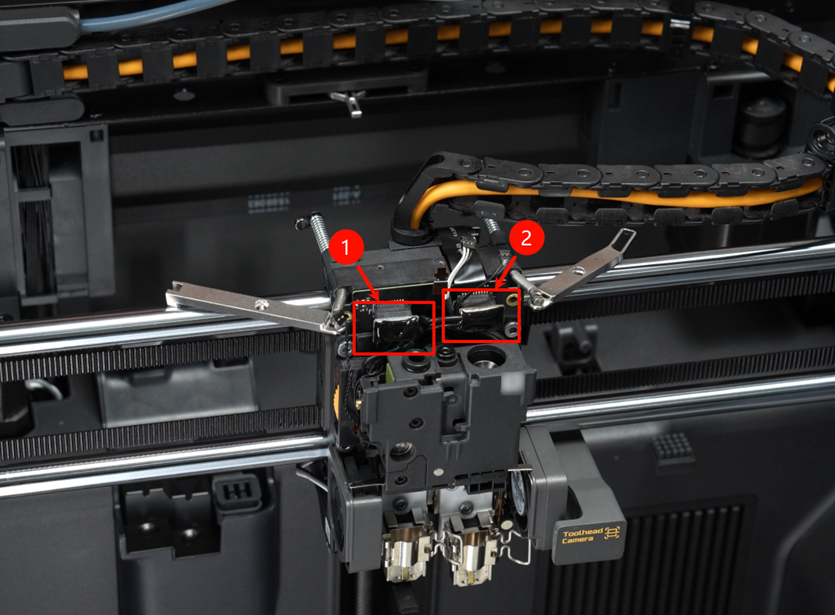

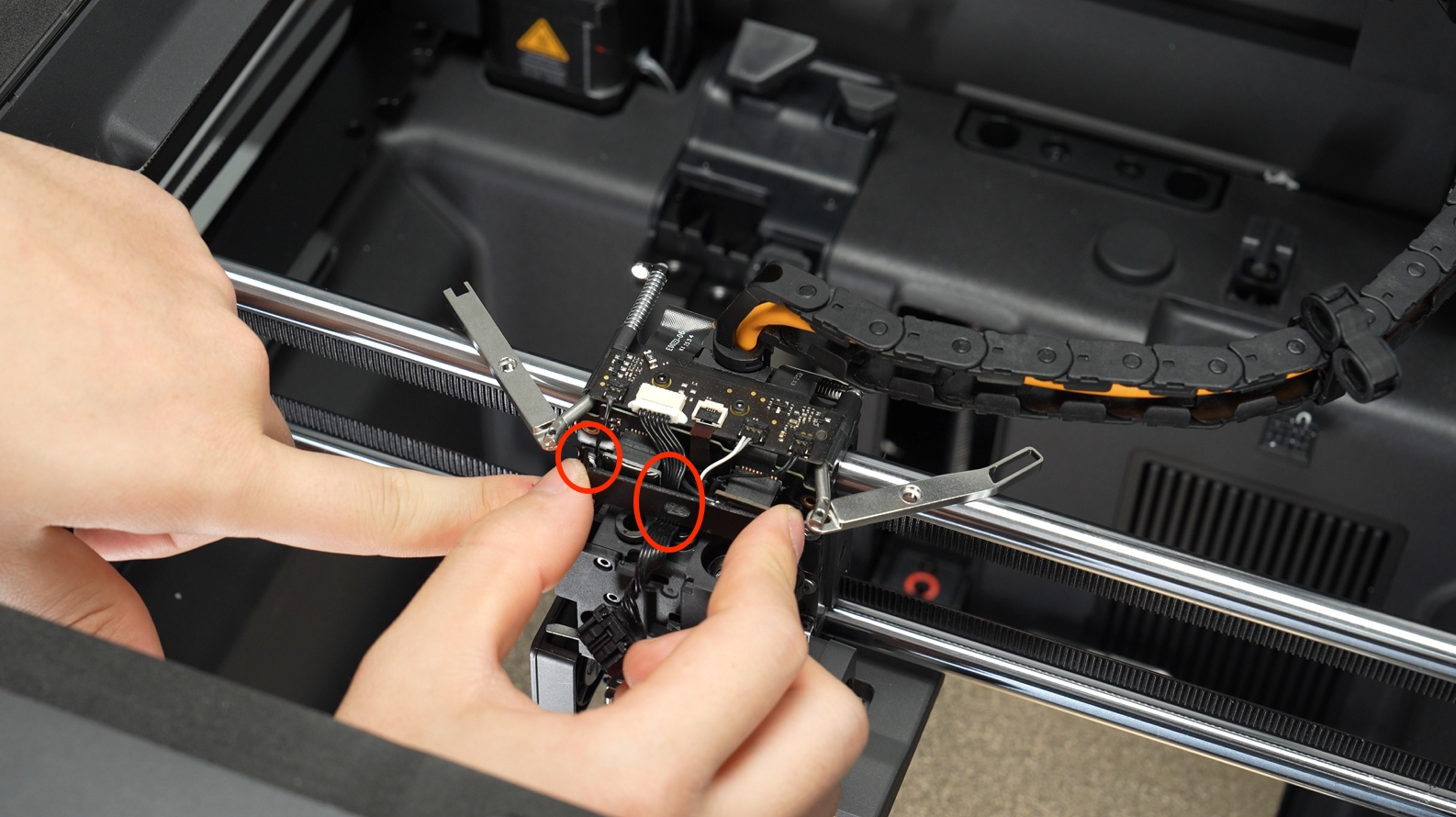

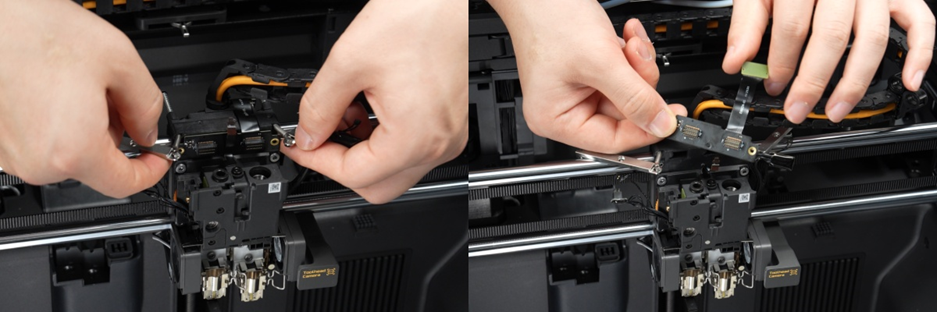

Desconecte los cables del conjunto de calentamiento del hotend izquierdo y del conjunto de calentamiento auxiliar del hotend de la placa de interfaz del conjunto de calentamiento del hotend.


Retire la placa de interfaz del conjunto de calentamiento del hotend.


Instale la nueva placa de circuito del cabezal

Paso 1. Instale la Placa de interfaz del calentamiento del hotend

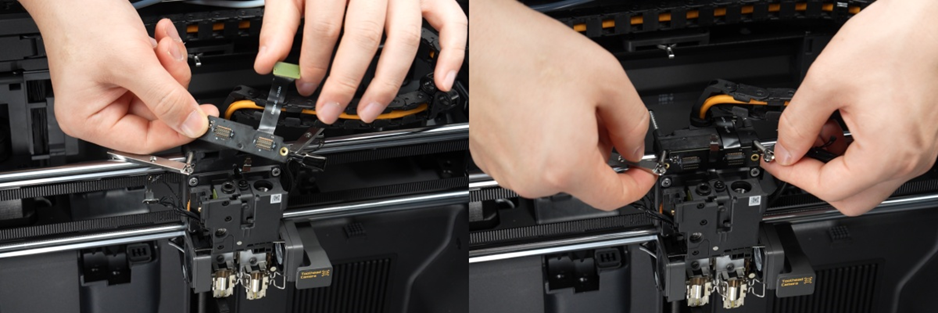

Instale la placa de interfaz del conjunto de calentamiento del hotend por encima del extrusor. Asegúrese de que no haya cables atrapados entre la placa de interfaz y el bloque del cabezal para evitar problemas durante la instalación posterior.

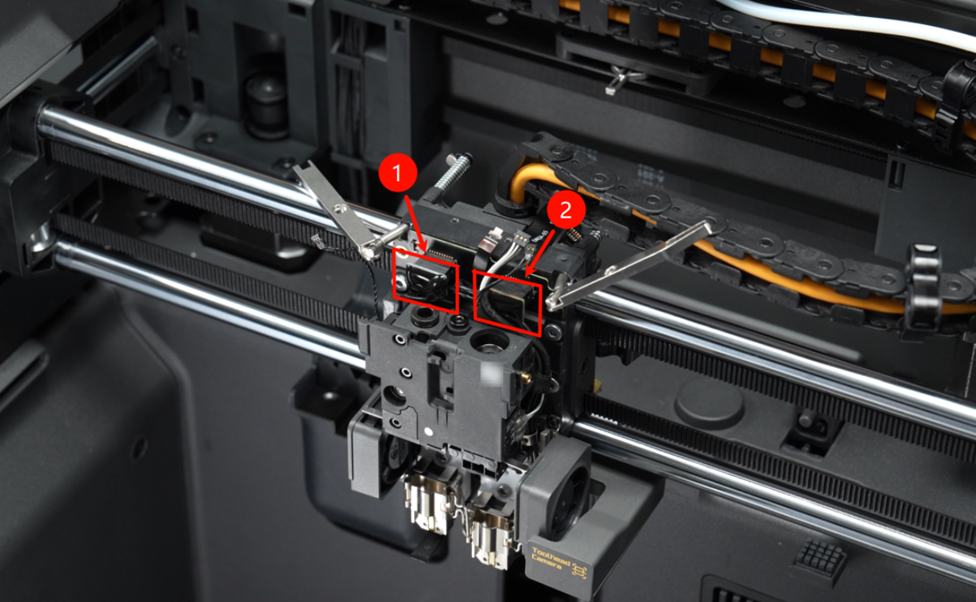

Conecte los cables del conjunto de calentamiento del hotend izquierdo y del conjunto de calentamiento auxiliar del hotend derecho a la placa de interfaz del conjunto de calentamiento del hotend respectivamente;


Paso 2. Instale la Placa de interfaz del cabezal

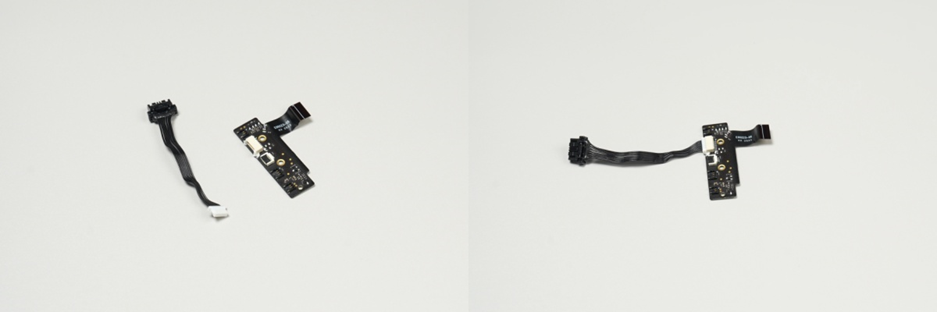

Instale el cable del LED Logo en la placa de interfaz del cabezal.


Instale la placa de interfaz del cabezal directamente por encima del bloque del cabezal. Tenga cuidado de no atrapar el cable de la placa de interfaz del hotend.

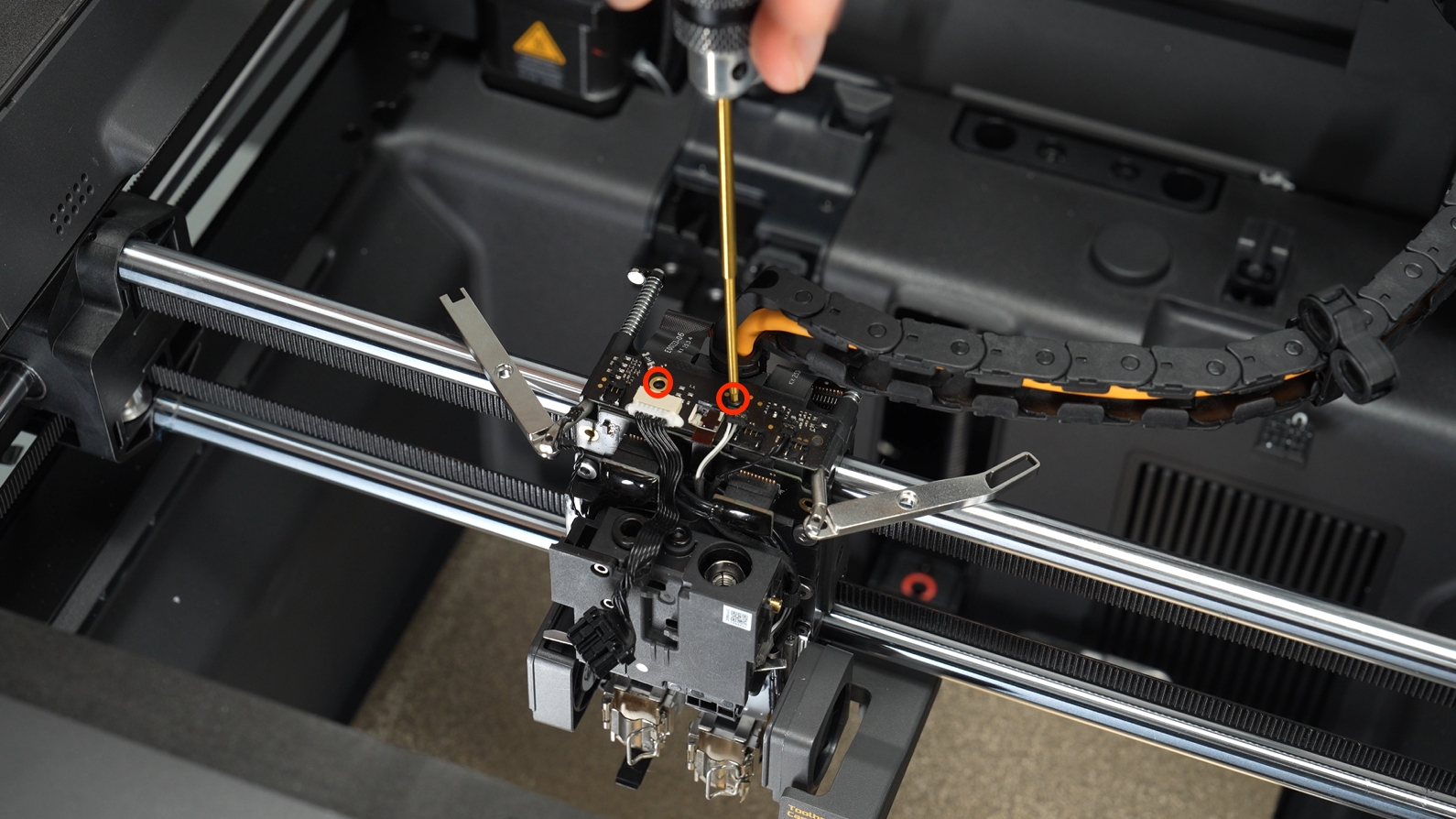

Use una llave Allen H1.5 para asegurar los dos tornillos.


Conecte los cables de la bobina de corriente de Eddy izquierda, la placa del sensor de filamento izquierda, la placa del sensor de filamento derecha y la bobina de corriente de Eddy derecha a la placa de interfaz del cabezal secuencialmente.


Paso 3. Instale el soporte de refuerzo

Coloque el soporte de refuerzo de la placa de interfaz del conjunto de calentamiento del hotend en su posición. Asegúrese de que los cables estén insertados entre el calentamiento del hotend izquierdo y derecho y presionados detrás del soporte.

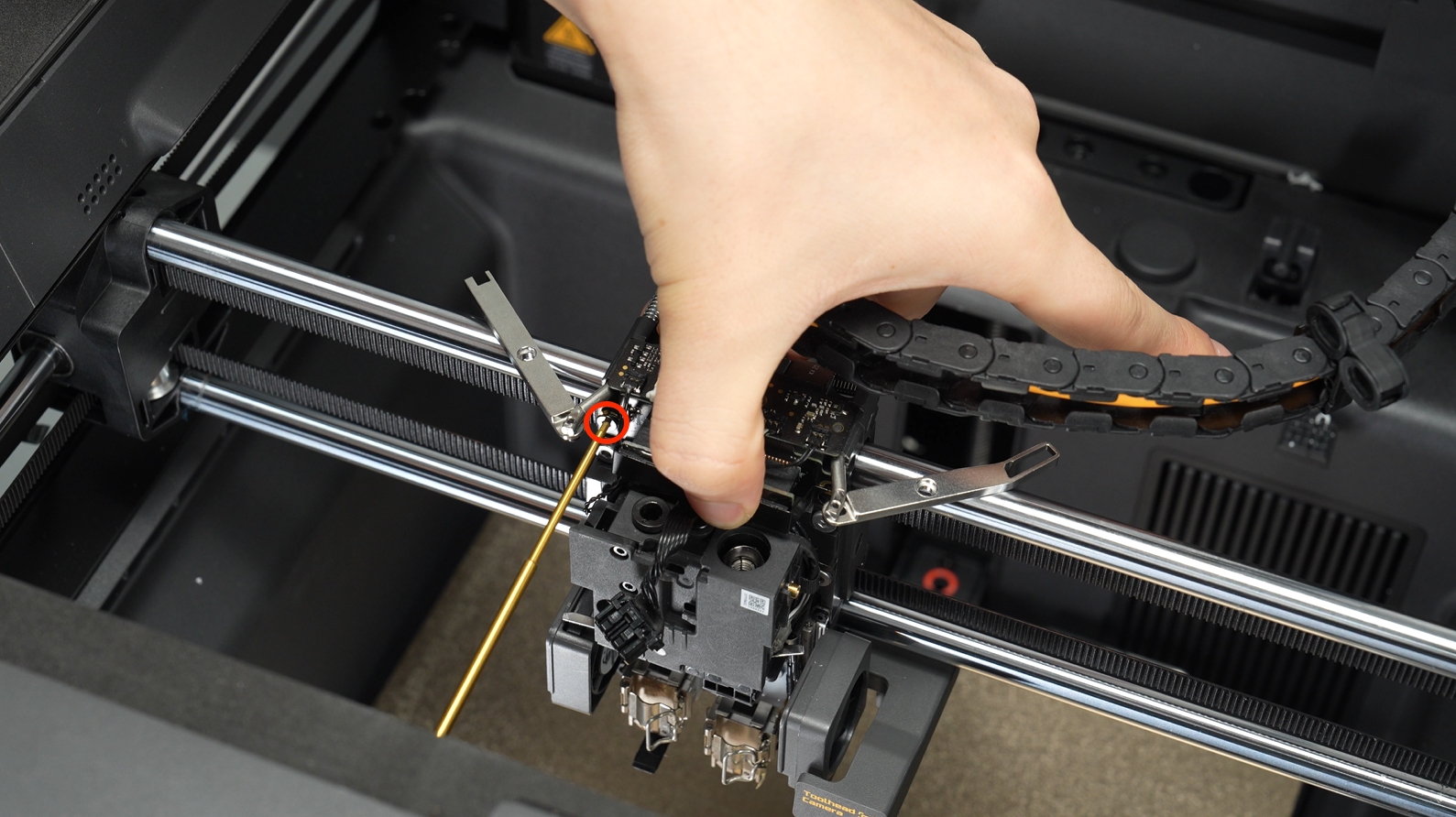

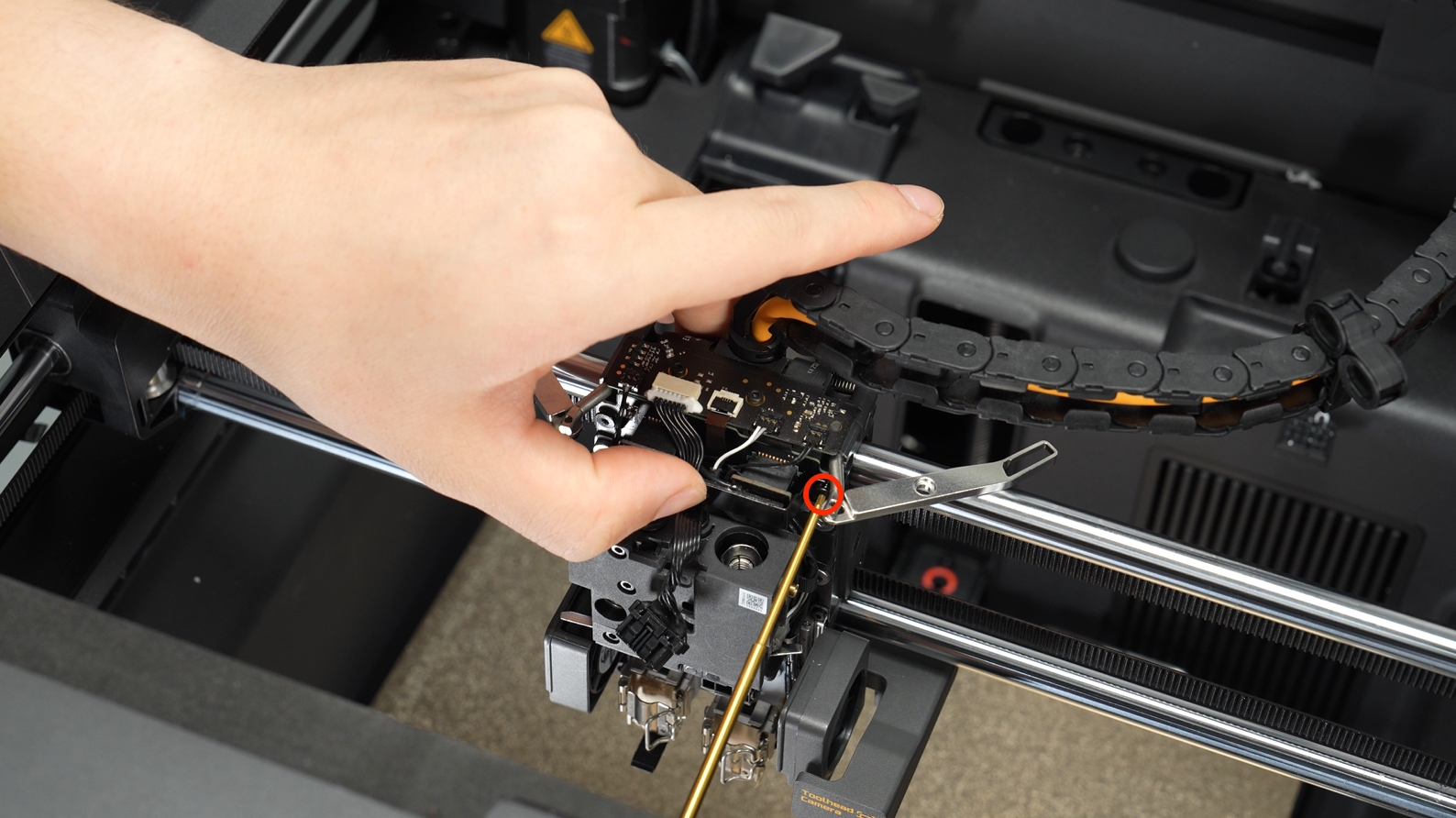

Use una llave Allen H1.5 para ajustar los dos tornillos del soporte de la placa de interfaz del conjunto de calentamiento del hotend.

hotend-screw.jpg hotend-screw2.jpg

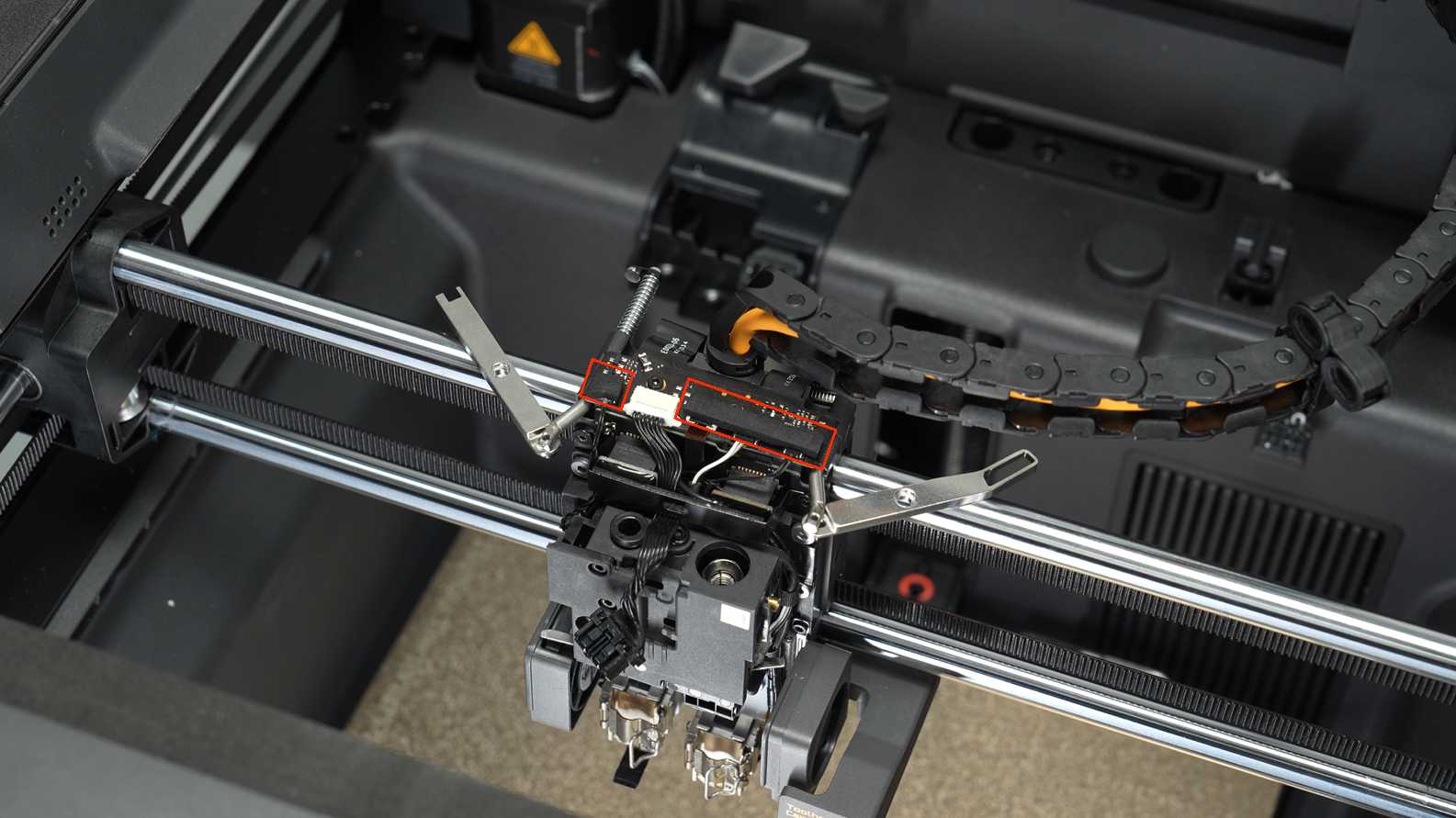

Vuelva a colocar la espuma protectora.


Paso 4. Instale la placa TH (placa principal del extrusor)

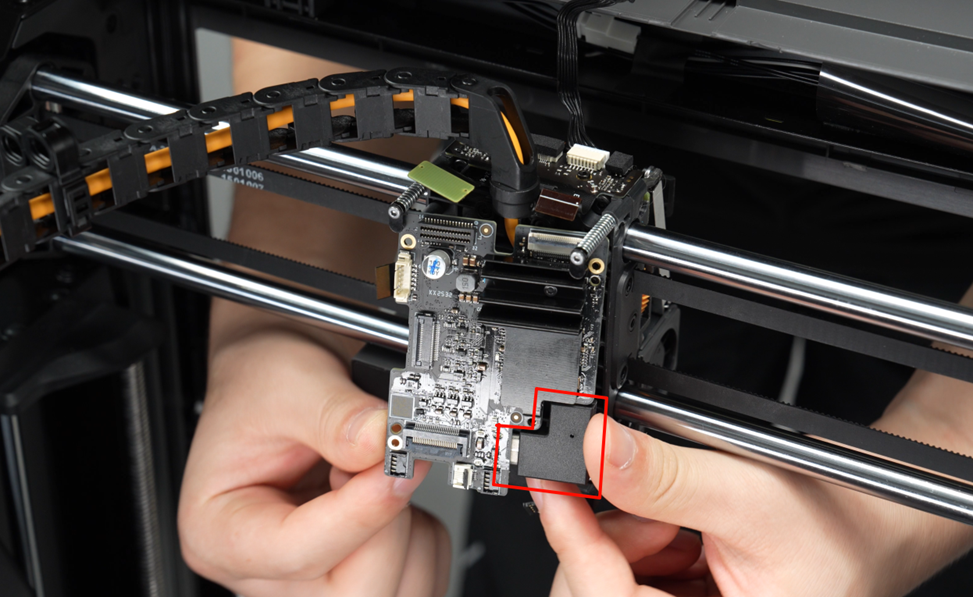

Conecte el cable del cabezal a la interfaz de la placa TH (placa principal del extrusor) y asegure adecuadamente el cable del cabezal.


Alinee la placa TH (placa principal del extrusor) con los postes de posicionamiento de tornillos y use una llave Allen H1.5 para ajustar los cuatro tornillos, asegurando la placa TH (placa principal del extrusor) en la parte trasera del bloque del cabezal.


Conecte secuencialmente el cable de la placa de interfaz del cabezal, el cable de la placa de interfaz del conjunto de calentamiento del hotend, el cable del motor del extrusor, el cable de la cámara del cabezal, el cable del conjunto de boquilla, el cable del ventilador del hotend izquierdo y el cable del ventilador auxiliar del hotend.


Paso 5. Instale los conjuntos de palancas del cortador

Restaure los conjuntos de palancas del cortador izquierdo y derecho.

Asegúrese de que la muesca en el extremo inferior de la palanca del cortador encaje correctamente con la manija del conjunto del cortador; de lo contrario, el conjunto de palanca no accionará la manija para cortar el filamento.


Paso 6. Instalar la cubierta del cabezal

Consulte la Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta del cabezal.

Verificación del éxito

✅ Conectar la alimentación, encender la impresora, realizar la calibración y verificar que la calibración se complete con éxito.

  • Si encuentra algún problema, revise los pasos realizados y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, comuníquese con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
