Motor del extrusor
🔎 Encuentre el motor del extrusor X2D en la tienda de Bambu Lab.
El motor del extrusor utilizado en el X2D es un motor servo de alta precisión desarrollado por Bambu Lab, capaz de controlar con precisión la alimentación, detención y retracción del filamento. Es un componente clave para garantizar la calidad de impresión y la tasa de éxito.

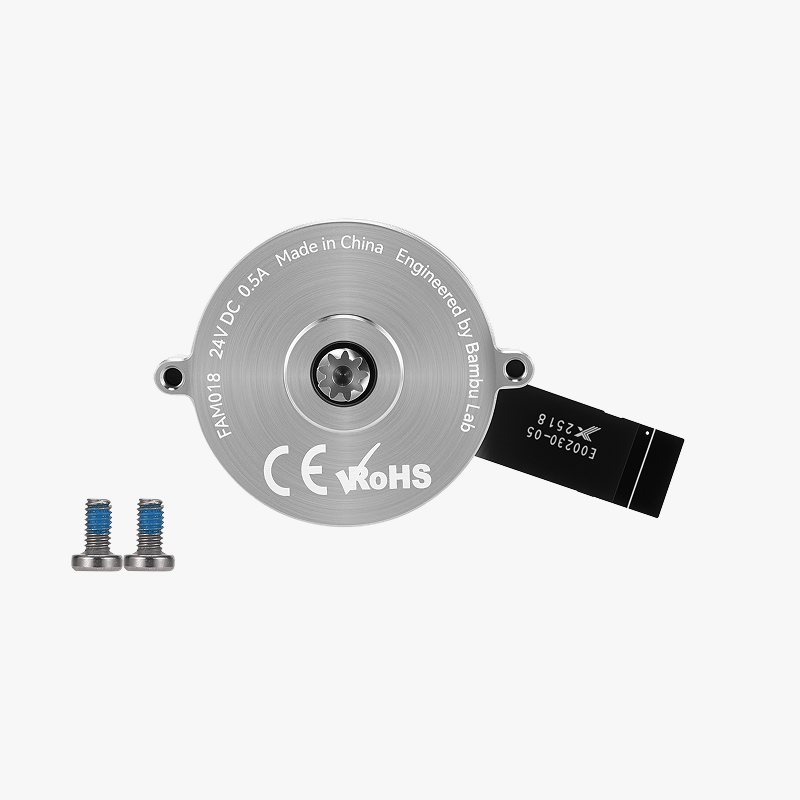

El paquete de accesorios del motor del extrusor incluye:
- Motor del extrusor X3508
- Tornillos BT2.5x5 ( x2 )
Cuándo reemplazar
- Quemadura del motor, incapaz de operar;
- Soporte técnico de Bambu Lab confirmó fallo del motor mediante análisis de registros.
Herramientas y materiales requeridos
- Nuevo motor del extrusor
- Tornillos BT2.5x5 ( x2 )
- Llave allen H2.0
- Llave allen H1.5
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el motor del extrusor
Paso 1. Retirar el extrusor y sus accesorios

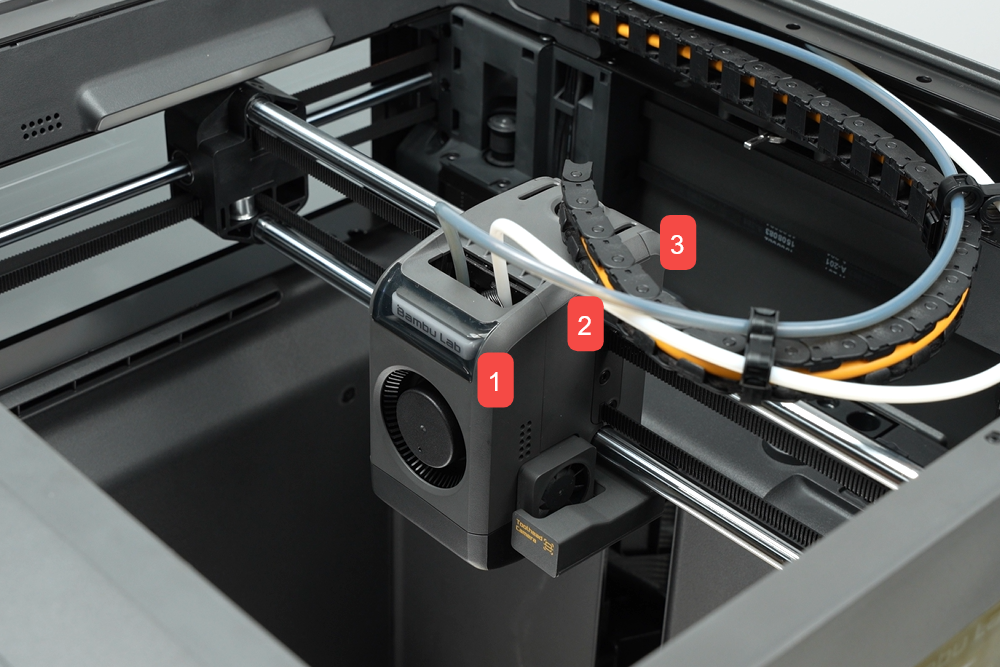

Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para retirar la cubierta del cabezal.
Paso 2. Retirar el hotend
Consulte Guía de reemplazo de hotend y calceta de silicona para el X2D para retirar el hotend y la calceta de silicona del hotend.
Paso 3. Aflojar el conjunto de la palanca del cortador de filamento

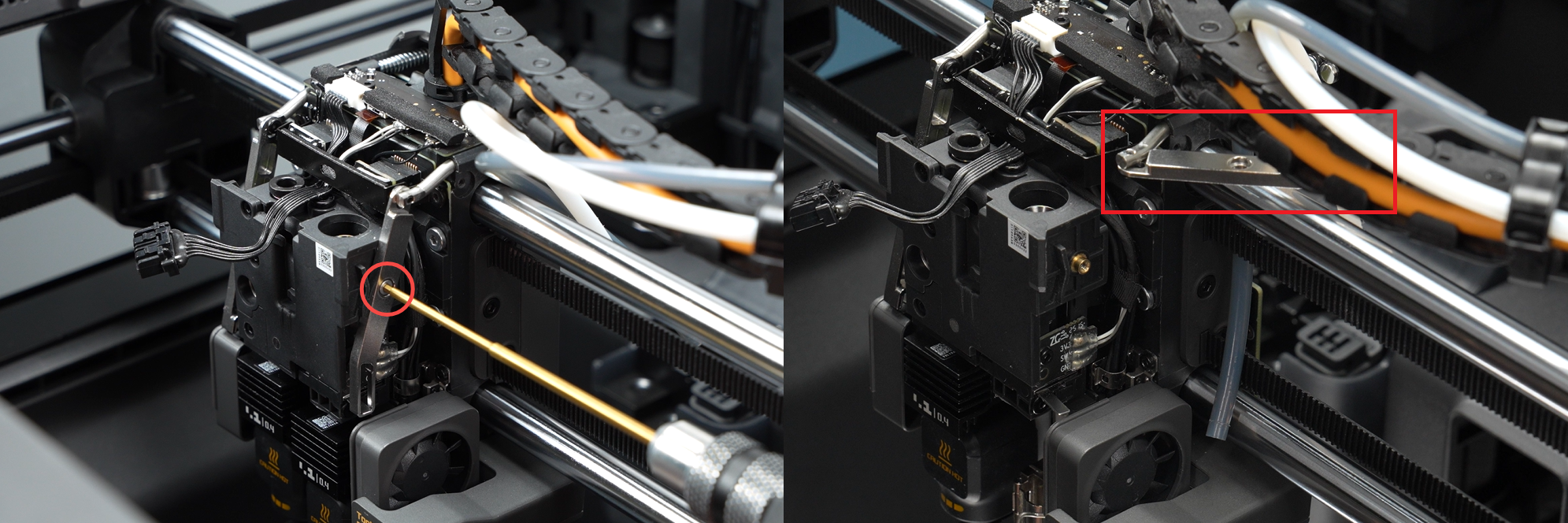

Use una llave allen H1.5 para retirar un tornillo de cada palanca del cortador de filamento izquierda y derecha, separando la palanca del conjunto del cortador de filamento. Gire la palanca del cortador de filamento en sentido antihorario y guárdela sobre la varilla lisa del eje X.
Paso 4. Retirar la unidad del extrusor

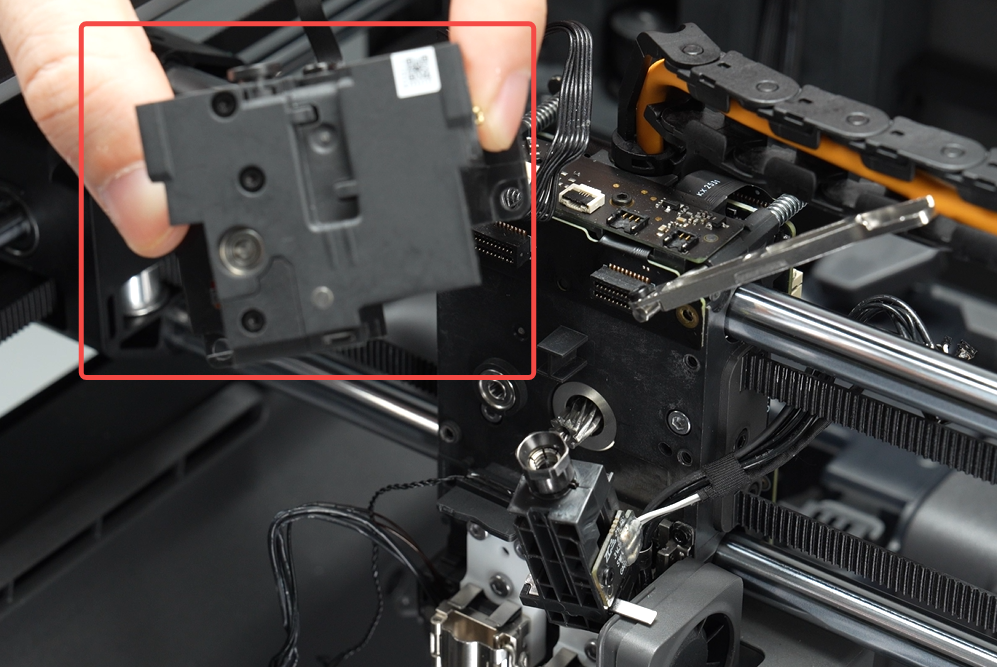

Consulte Guía de reemplazo de componentes del extrusor para el X2D para retirar el extrusor.
Paso 5. Retirar la placa TH
Consulte Guía de reemplazo de la placa TH para el X2D para retirar la placa TH.
Paso 6. Retirar el motor del extrusor
Use una llave allen H2.0 para retirar los dos tornillos que fijan el motor del extrusor, luego retire el motor del extrusor.
Instalar el motor del extrusor
Paso 1. Instalar el motor del extrusor

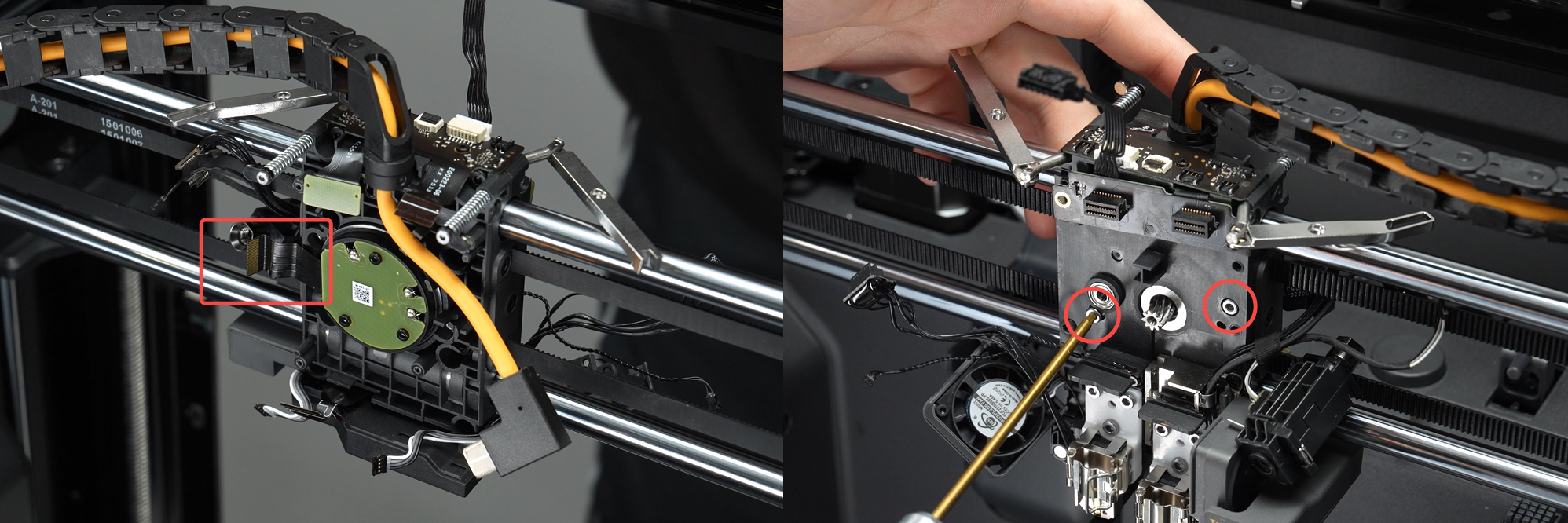

Consulte la dirección de instalación en la imagen siguiente (cable del motor del extrusor orientado hacia la izquierda), instale el motor del extrusor en el cabezal. Luego use una llave allen H2.0 para apretar los dos tornillos que fijan el motor del extrusor.
Paso 2. Instalar la placa TH
Consulte Guía de reemplazo de la placa TH para el X2D para instalar la placa TH.
Paso 3. Instalar la unidad del extrusor
Consulte Guía de reemplazo de componentes del extrusor para el X2D para instalar el extrusor.
Nota: El ventilador de enfriamiento del hotend izquierdo y el extrusor comparten un tornillo. Al instalar, fije primero la unidad del extrusor y el ventilador del hotend en las posiciones correctas, luego apriete el tornillo del extrusor.
Paso 4. Instalar el conjunto de la palanca del cortador de filamento
Use una llave allen H1.5 para fijar un tornillo en cada palanca del cortador de filamento izquierda y derecha.
Paso 5. Instalar el hotend
Consulte Guía de reemplazo de hotend y calceta de silicona para el X2D para instalar el hotend y la calceta de silicona del hotend.
Paso 6. Instalar la cubierta del cabezal
Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta del cabezal.
Verificación del éxito
✅ Conecte la alimentación, encienda la impresora y verifique si el extrusor puede extruir normalmente.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
