Visión general
El atasco del extrusor suele deberse a la subida de calor (¿Qué es el calor ascendente? | Bambu Lab Wiki). El calor ascendente se refiere al calor proveniente del hotend que asciende hacia arriba o a temperaturas excesivamente altas dentro de la carcasa del dispositivo, lo que provoca que el área del extrusor, que debería permanecer fría, se sobrecaliente. Esto hace que el filamento se ablande y se expanda prematuramente antes de llegar a la zona de fusión, causando finalmente un bloqueo dentro del extrusor. Este fallo impide directamente que la impresora extruya el filamento de manera adecuada.
Esta guía proporciona métodos detallados de limpieza específicos para atascos del extrusor causados por calor ascendente.
Enfoque de solución de problemas
La causa principal del atasco del extrusor es la expansión del filamento debida al calor ascendente, lo que obstruye el filamento en el engranaje del extrusor y evita que la impresora realice operaciones automáticas de carga y descarga. La lógica de solución es: cortar primero el filamento, luego desmontar el extrusor para eliminar el bloqueo interno. Los pasos detallados son los siguientes:
-
Cortar el filamento: No cortar el filamento en la parte superior del extrusor (conectado al AMS / carrete externo) ni en la parte inferior (conectado al hotend). Cortar de esta manera puede dificultar la extracción de la unidad del extrusor.
-
Retirar el extrusor: Los atascos de filamento suelen ocurrir dentro de los engranajes del extrusor, por lo que debe desmontarse para limpiarlo.
-
Limpiar residuos internos: Desmontar los engranajes del extrusor, retirando tanto el engranaje impulsor como el engranaje de seguimiento. Utilizar pinzas para retirar el filamento deformado atrapado en los engranajes y limpiar los residuos.
-
Reensamblar y verificar: Después de reensamblar el extrusor, reinstalarlo en el cabezal, ejecutar una prueba de carga y confirmar que el atasco ha sido eliminado.
Herramientas y materiales requeridos
-
Destornillador H2.0
-
Llave Allen H1.5
-
Tijeras para alambre
-
Pinzas de punta fina
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Pasos para limpiar el atasco del extrusor
Paso 1. Retirar la cubierta frontal del cabezal

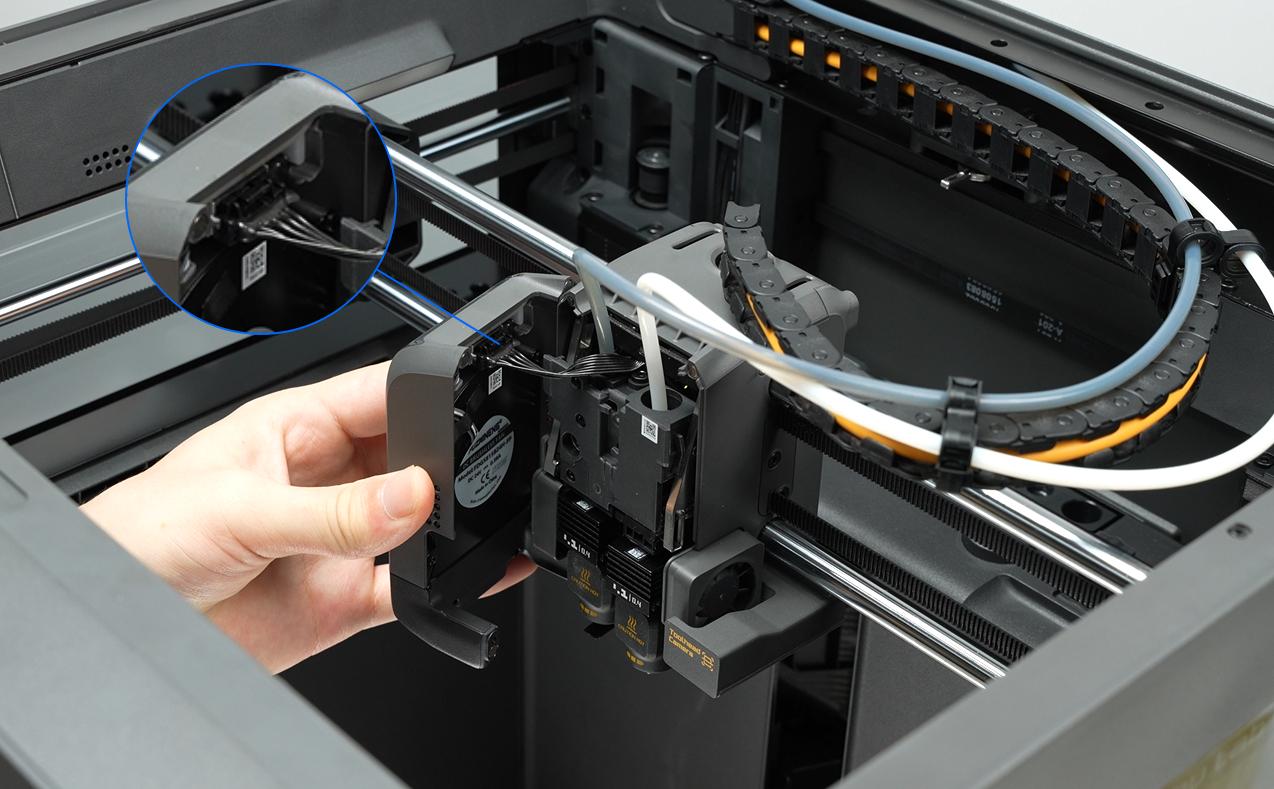

Abra la cubierta frontal del cabezal, presione la pestaña de bloqueo del conector para desconectarlo y luego retire el conjunto de la cubierta frontal del cabezal.
Paso 2. Cortar el filamento entre el hotend y el extrusor

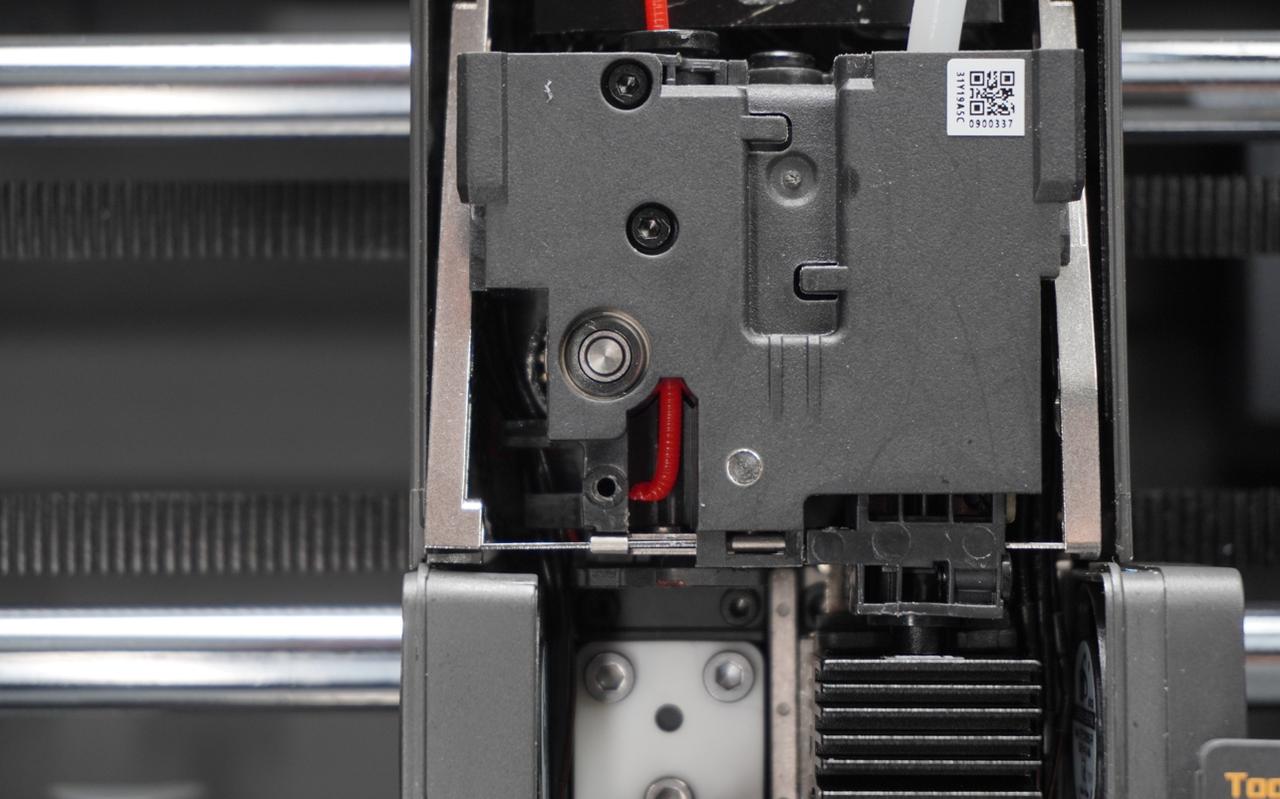

Empuje manualmente el émbolo del cortador de filamento en la parte trasera del cabezal y presione el cabezal hacia atrás, asegurándose de que el filamento entre el hotend y el extrusor esté completamente cortado.
A continuación, retire los conjuntos del hotend izquierdo y derecho. Para pasos detallados, consulte: Guía de reemplazo de hotend y calceta de silicona X2D.
Paso 3. Desconectar el tubo PTFE del cabezal
Vuelva al cabezal, presione el conector neumático y extraiga el tubo de carga de filamento del cabezal. No es necesario retirarlo por completo; simplemente extraigalo lo suficiente para crear un espacio para cortar el filamento.

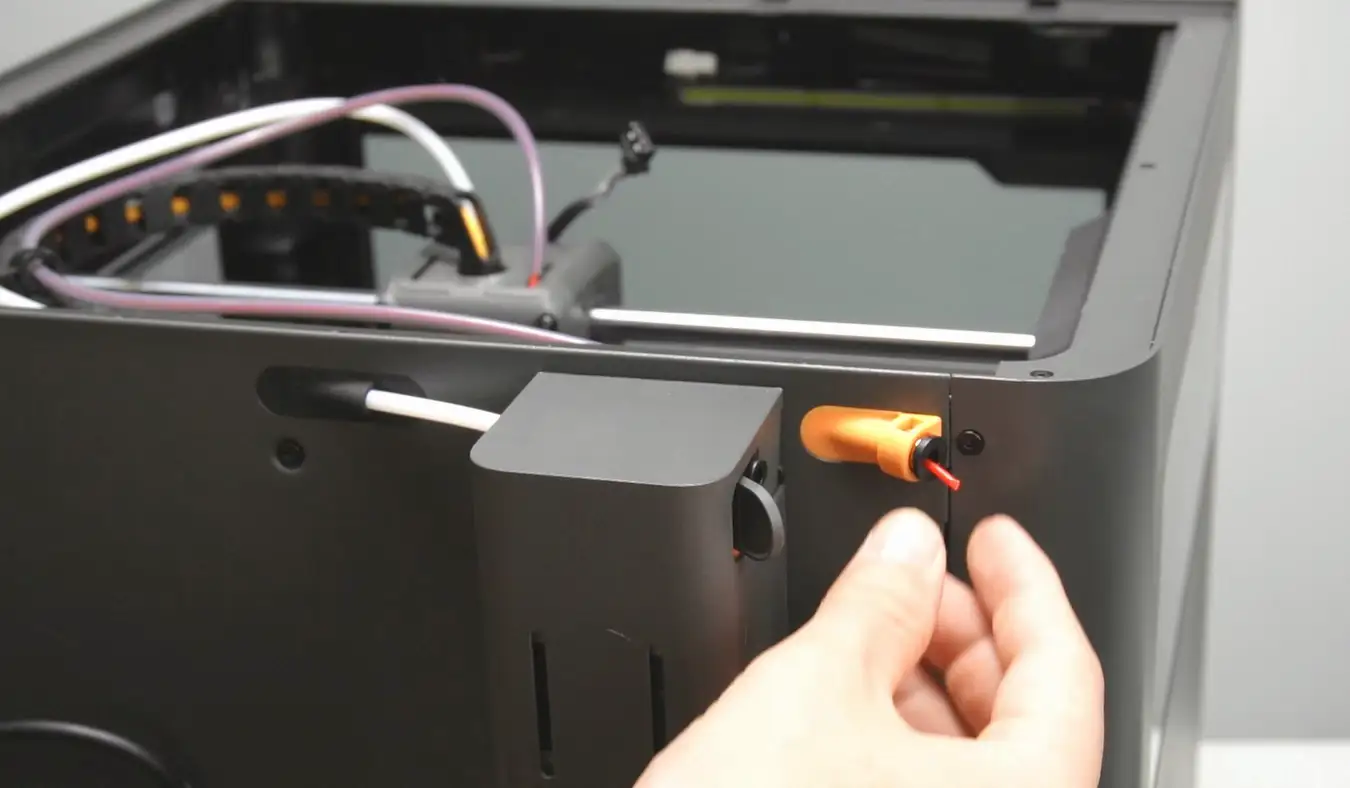

ℹ️ Nota: Si no puede retirar suavemente el tubo PTFE del cabezal, afloje primero el tubo de carga en la parte trasera de la impresora. Extraiga una corta longitud de filamento desde la parte trasera, luego córtelo con tijeras para liberar la tensión interna.
Después de esto, intente nuevamente retirar el tubo PTFE. Utilice tijeras para cortar el filamento expuesto y retire el filamento roto interior.
A continuación, retire el extrusor para limpiar el filamento obstruido en su interior.
Paso 4. Retirar la carcasa del cabezal
Debido a que retirar el extrusor interfiere con la carcasa central, primero debe retirarse la carcasa central del cabezal. Antes de eso, retire el tubo de carga de filamento del lado derecho para evitar interferencias:
Paso 1. Empuje la palanca del bloqueador de flujo hacia la derecha, exponiendo completamente el conector neumático del tablero de detección Hall derecho.

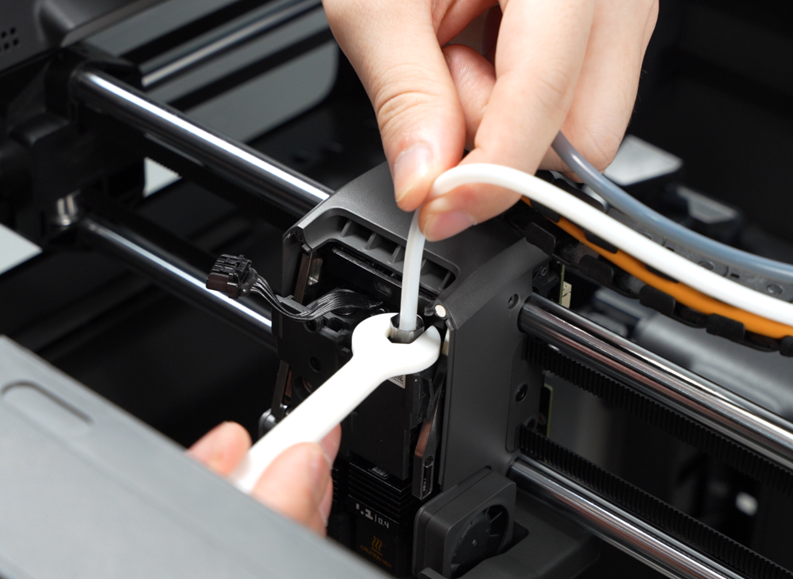

Paso 2. Utilice una llave para aflojar el conector neumático en sentido antihorario y retire el tubo de carga PTFE derecho.

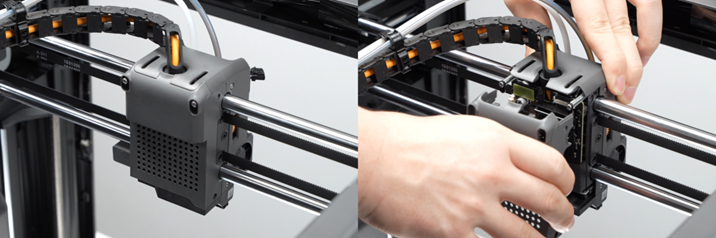

Utilice una llave Allen H1.5 para retirar todos los 8 tornillos de fijación en los lados izquierdo y derecho del cabezal. Agite suavemente la cubierta trasera del cabezal hasta que las pestañas de bloqueo se aflojen, luego retire la cubierta trasera.

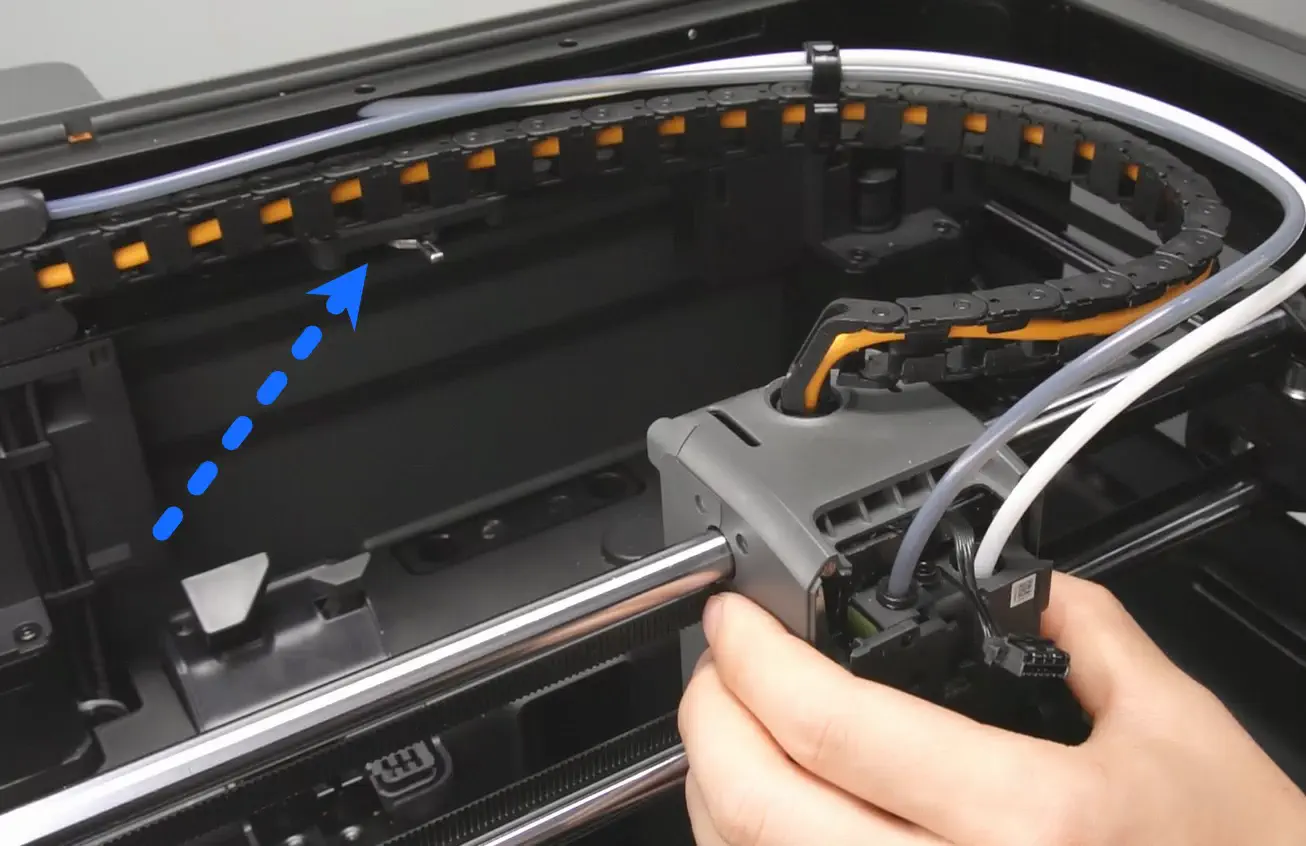

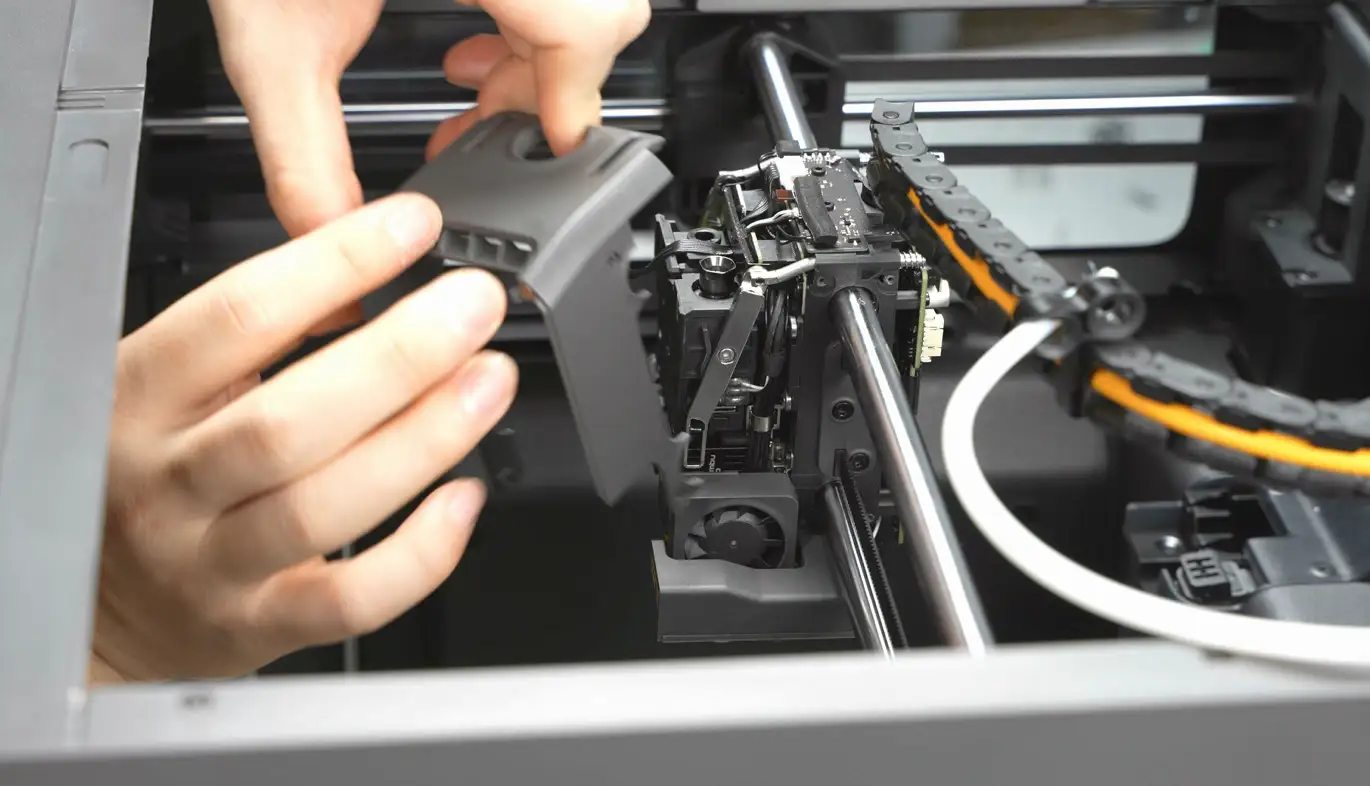

Al retirar la carcasa central, primero desenganche desde la parte inferior. Después de aflojar el lado izquierdo, desconecte la carcasa central del cabezal del soporte de cadena de cables y retirela completamente. Para pasos detallados, consulte: Reemplazo de la cubierta del cabezal X2D
Paso 5. Retirar el extrusor

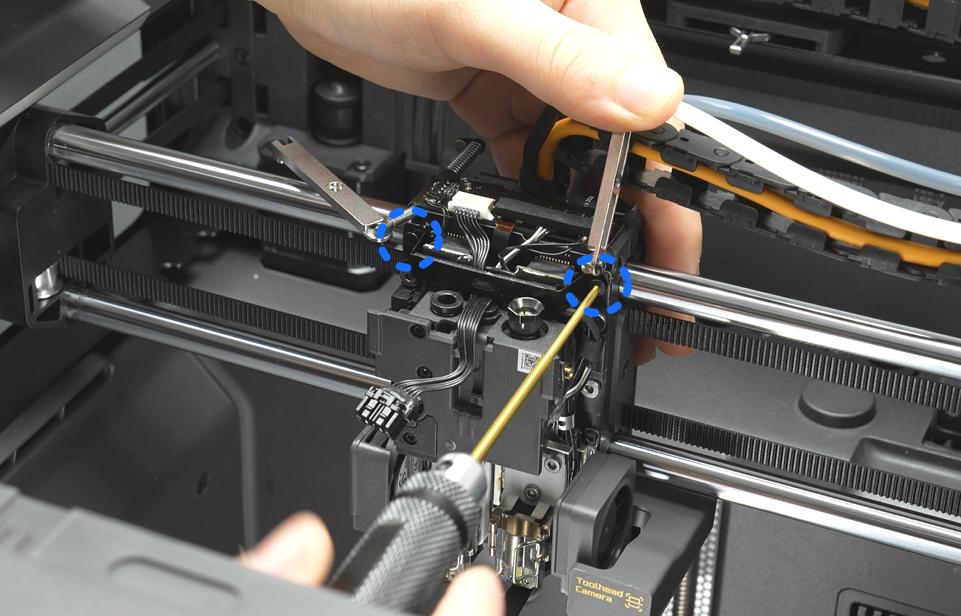

Retire el tornillo que fija la palanca del cortador de filamento izquierdo, luego gire la palanca hacia afuera para evitar interferencias en operaciones posteriores.
Utilice el mismo método para retirar el tornillo de fijación derecho y empujar la palanca hacia afuera.
Utilice un destornillador H1.5 para retirar los dos tornillos que fijan el soporte, luego retire el soporte y levante la espuma superior.

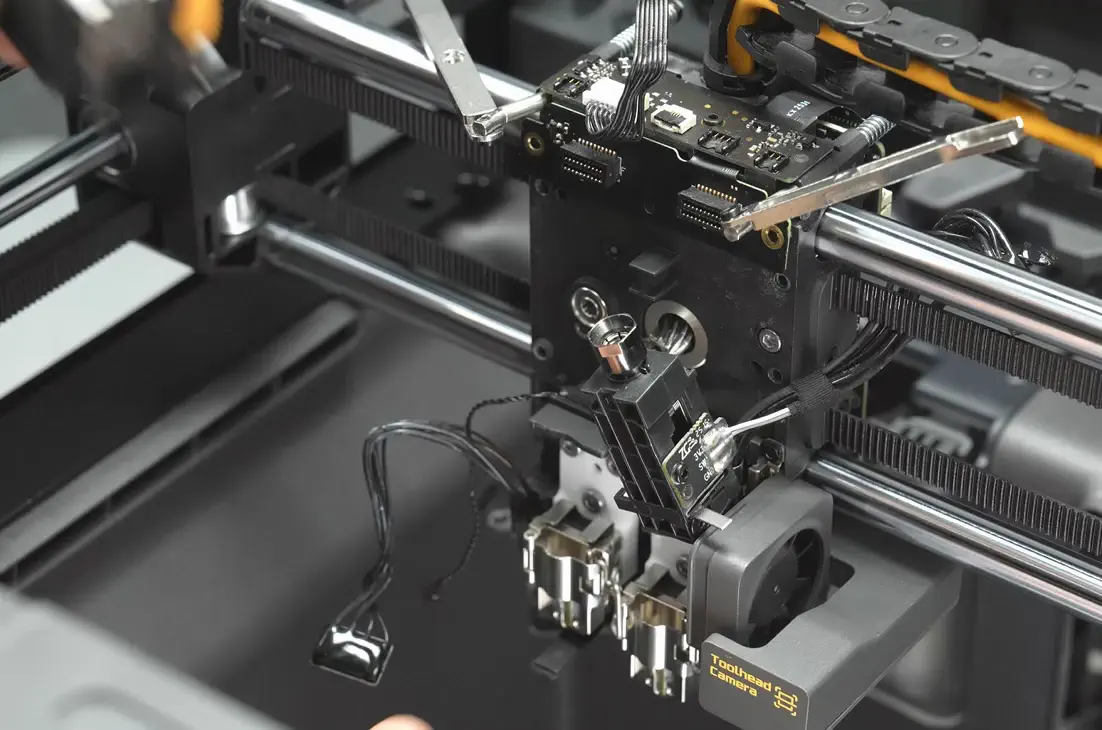

Desconecte los seis cables planos en la parte superior.
ℹ️ Nota: Los cables planos 1, 3 y 4 deben desconectarse lentamente, tirando perpendicularmente a la placa; no tire con fuerza.
Mueva los cables para evitar interferencias durante la retirada y reinstalación del extrusor.

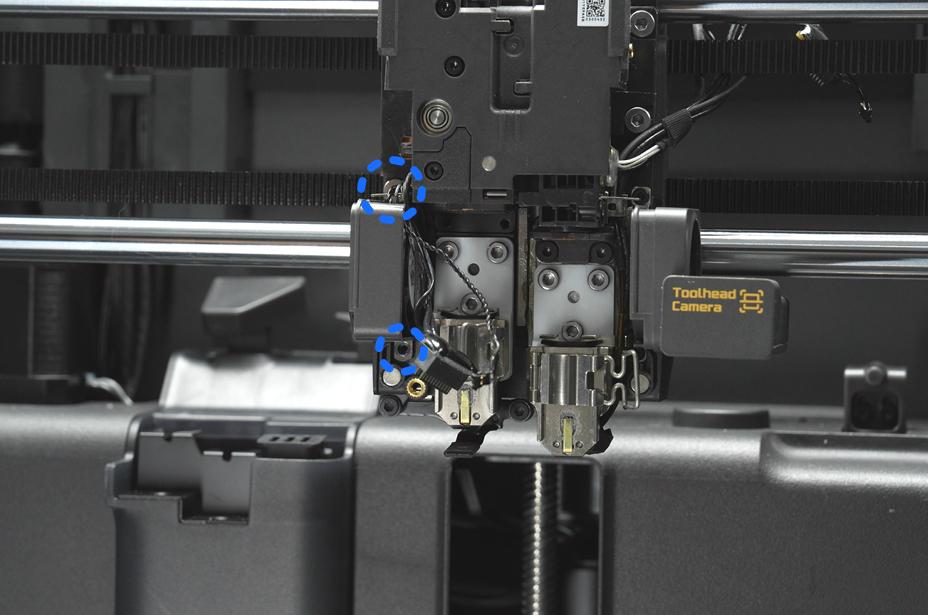

Retire los dos tornillos que fijan el ventilador de enfriamiento del hotend izquierdo: utilice un destornillador H2.0 para los tornillos superiores y un destornillador H1.5 para los tornillos negros inferiores.

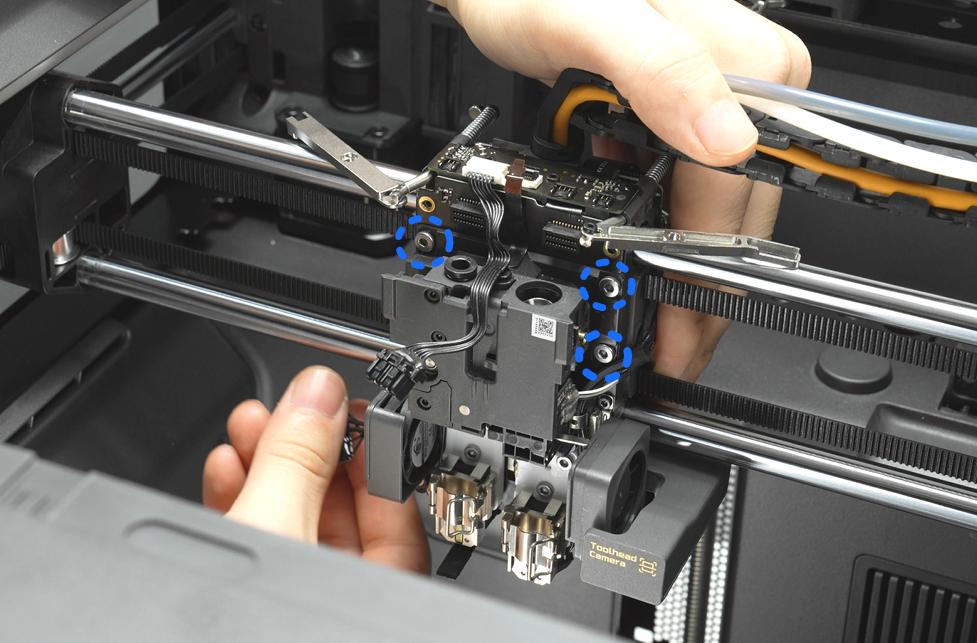

Después de aflojar el ventilador, utilice un destornillador H2.0 para retirar los tres tornillos de fijación del extrusor.

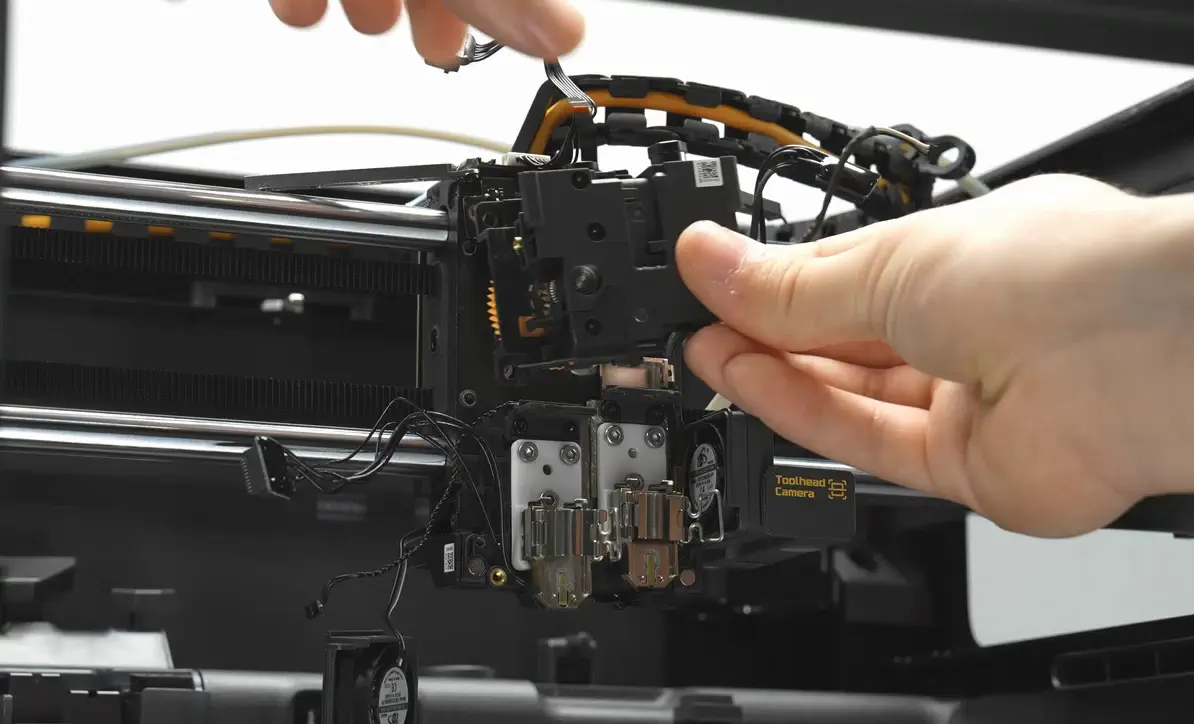

Retire lentamente la Unidad del Extrusor.
ℹ️ Nota: No aplicar fuerza excesiva al retirar el extrusor, evite tirar de los cables planos de Hall superiores o de los cables del lado derecho.
Paso 6. Limpieza de atascos internos de filamento
Retire el tornillo de tensión en la parte superior del extrusor.

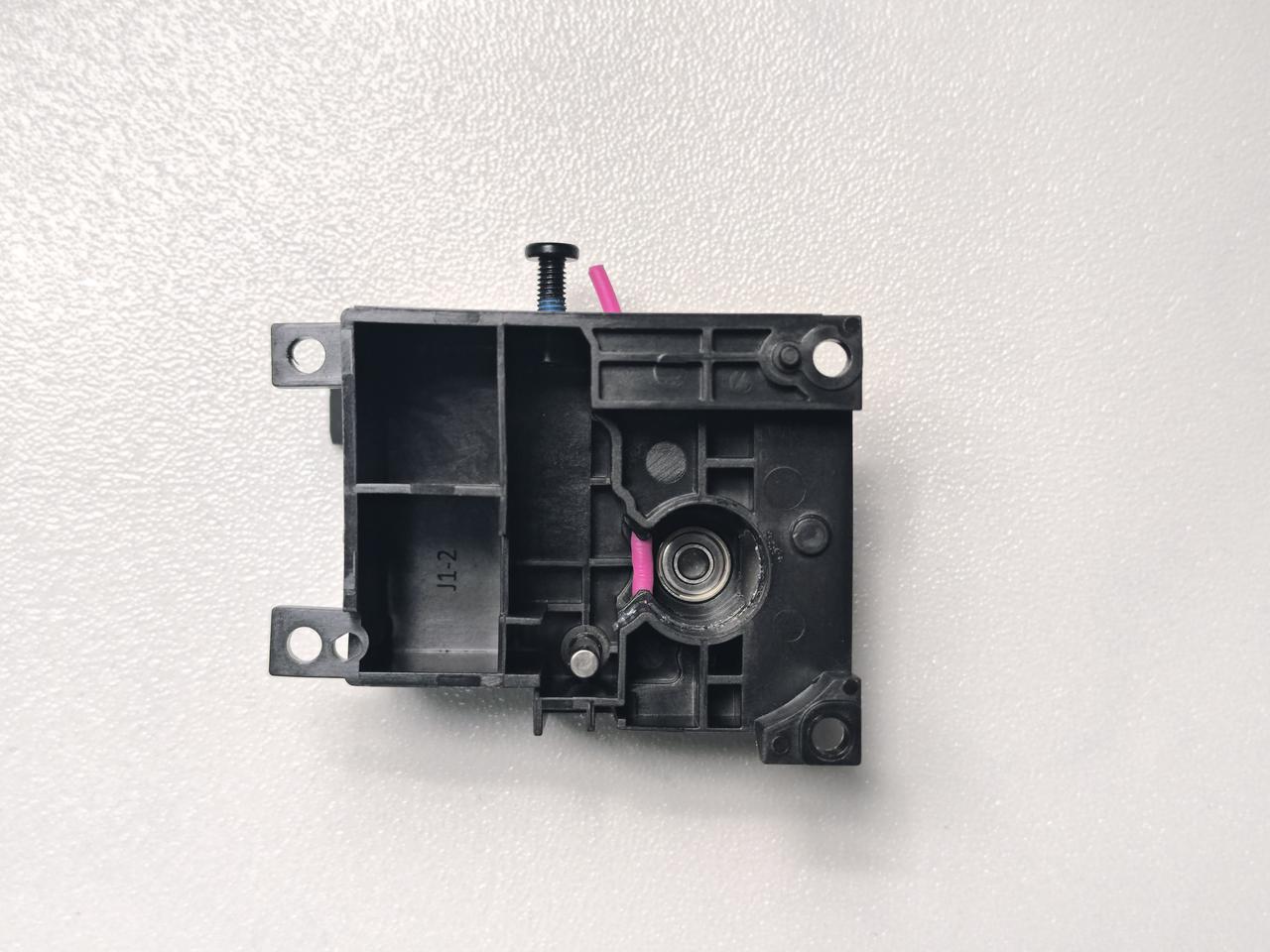

Retire el engranaje impulsor amarillo del extrusor. Si el filamento está atrapado entre los engranajes impulsor y de seguimiento, el engranaje impulsor no podrá retirarse desde el frente. En este caso, golpee suavemente el eje desde el lado trasero del engranaje impulsor para empujarlo hacia afuera.
Retire el bloque de presión. Tenga en cuenta que hay un resorte y una arandela en su interior; guárdelos con seguridad para evitar perderlos.
Retire el engranaje de seguimiento. Si el filamento atascado dificulta retirar el engranaje de seguimiento, utilice pinzas para extraerlo.

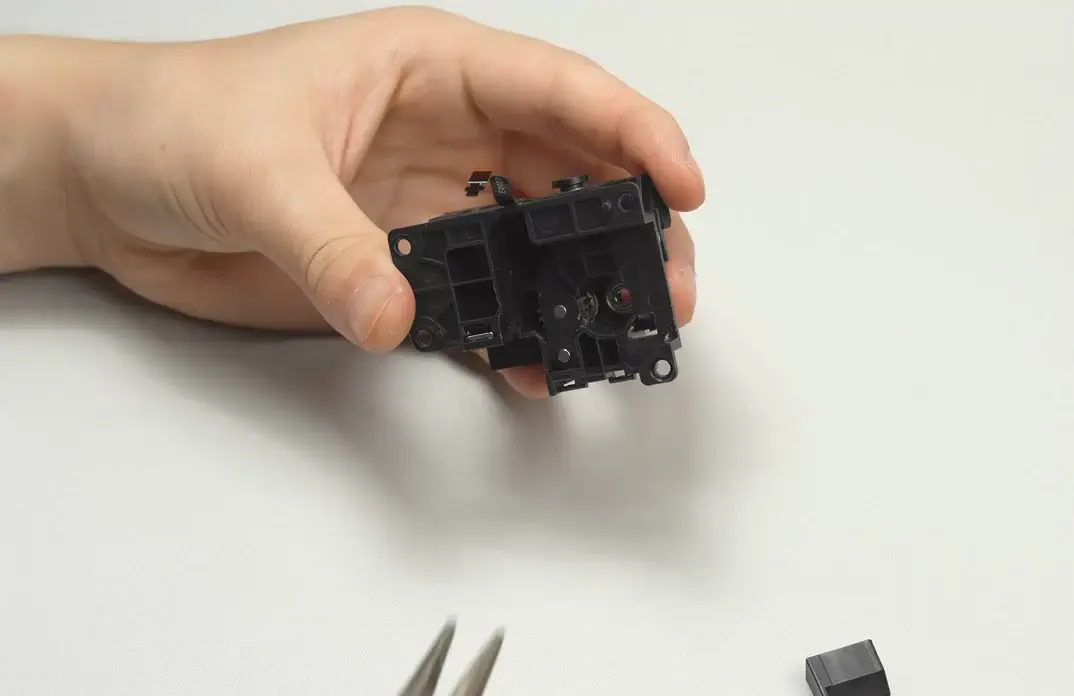

Después de desmontar, utilice pinzas o pinzas para retirar el filamento atascado deformado.
Si el filamento es difícil de retirar, desmonte el bloque de presión de salida y el cortador de filamento.

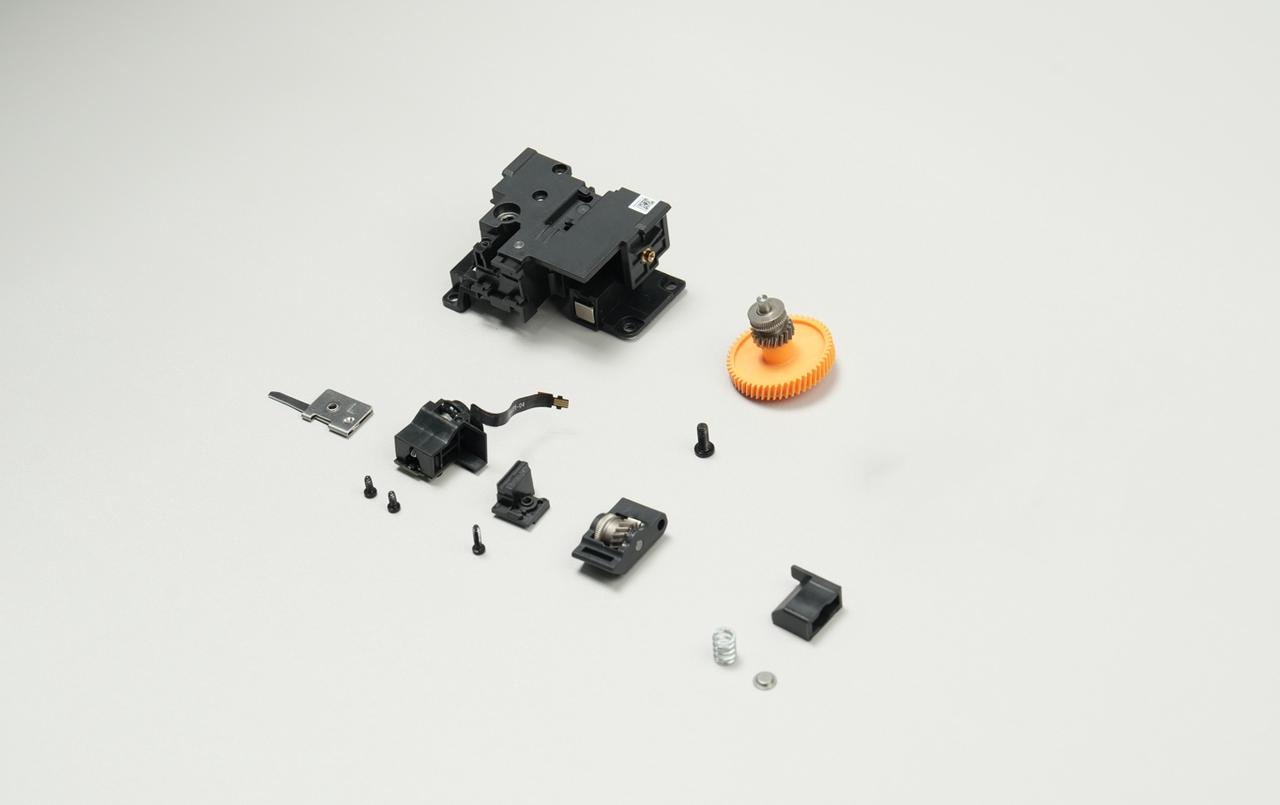

Después de desmontar, tendrás las piezas mostradas en la imagen a continuación. Verifica cada una para asegurarte de que no falten componentes.
Paso 7. Montar el Extrusor

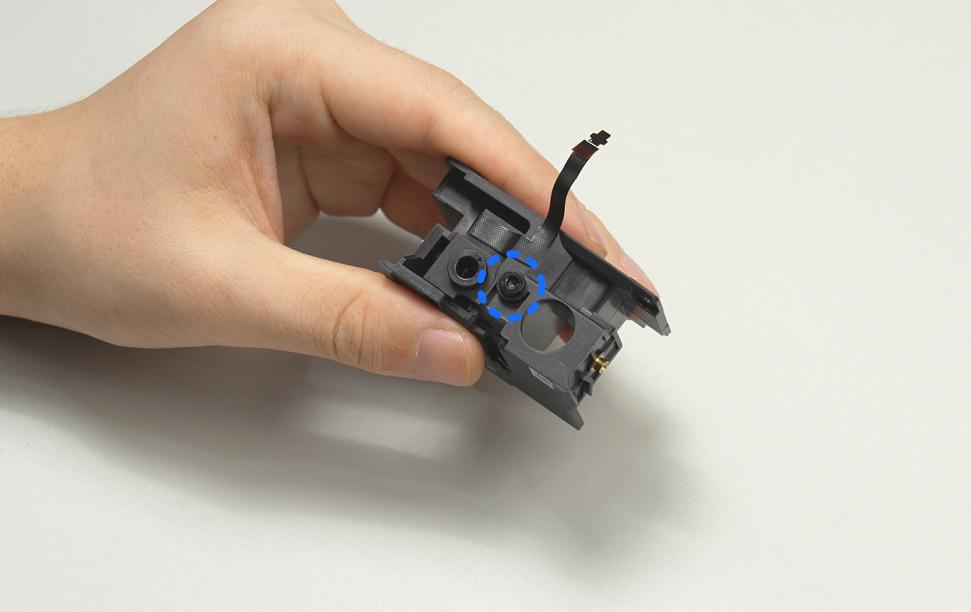

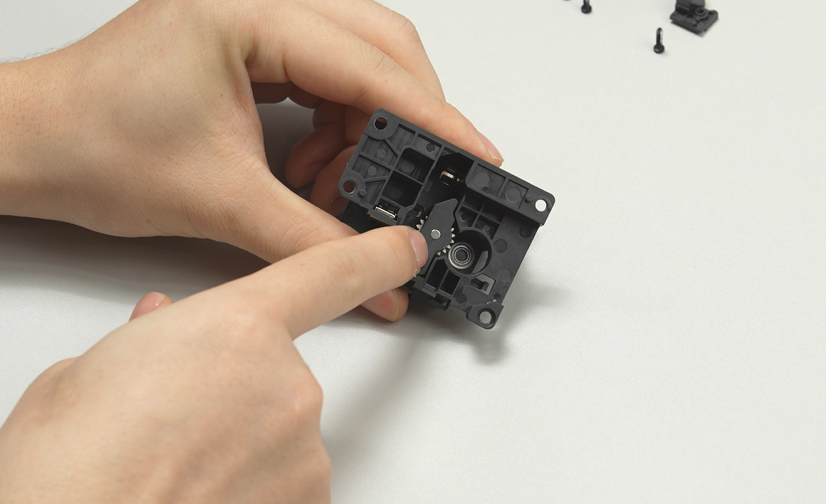

Instalar el piñón de seguimiento: Como se muestra a continuación, desliza el piñón de seguimiento sobre el eje y colócalo en la cubierta frontal de la unidad del extrusor.

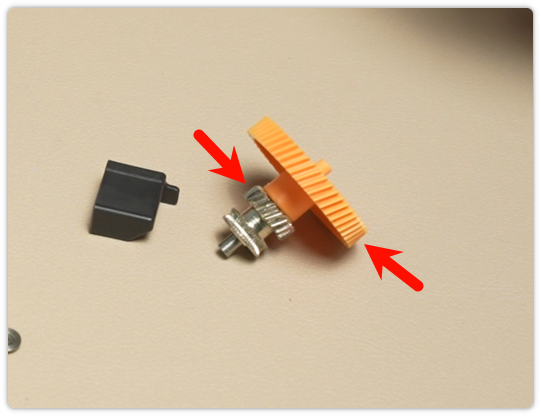

Antes de instalar los engranajes, aplica grasa lubricante en las siguientes dos posiciones para mantenimiento. Esto reduce eficazmente el desgaste de los engranajes y garantiza un funcionamiento suave.
Coloca el muelle y la arandela en el bloque de presión del piñón de seguimiento del extrusor. Asegúrate de que la orientación de la arandela sea correcta, con el lado cóncavo hacia arriba.

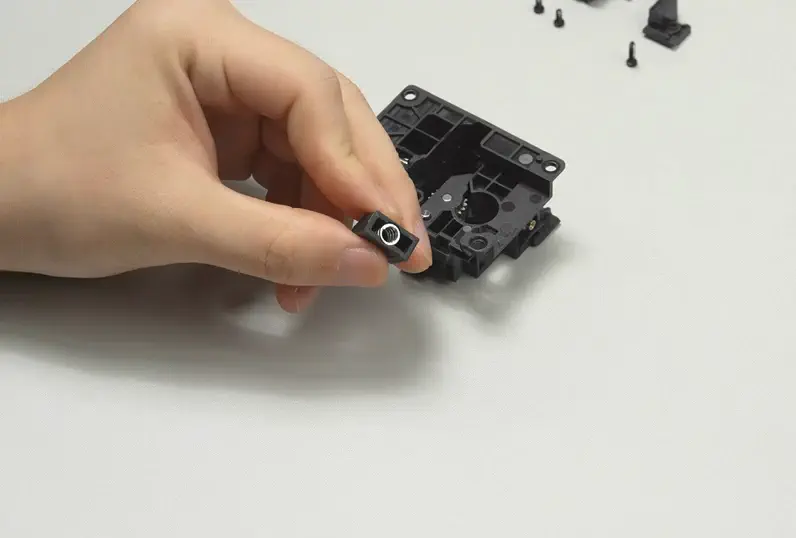

Inserta el bloque de presión en el extrusor, luego instala el engranaje conductor amarillo.

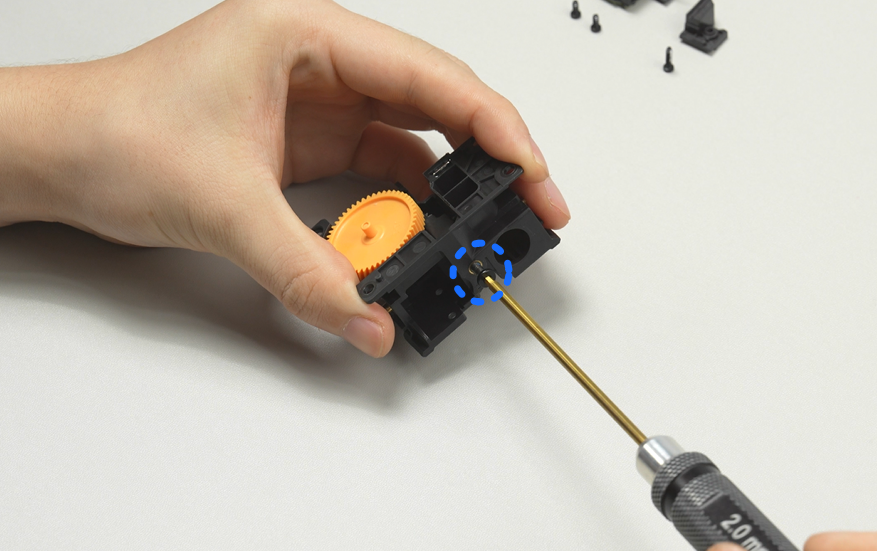

Utiliza un destornillador de H2.0 para ajustar el tornillo de tensión.
Instala la hoja izquierda del cortador de filamento y ajusta los tornillos de la tapa del hotend.
Paso 8. Instalar el Extrusor en el Cabezal

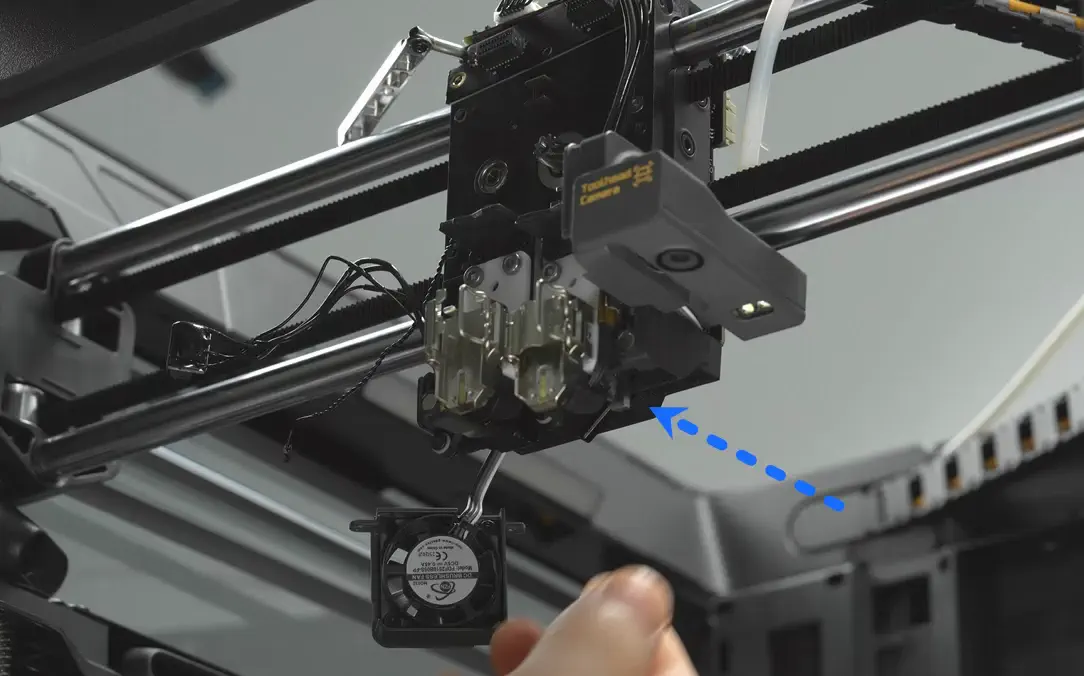

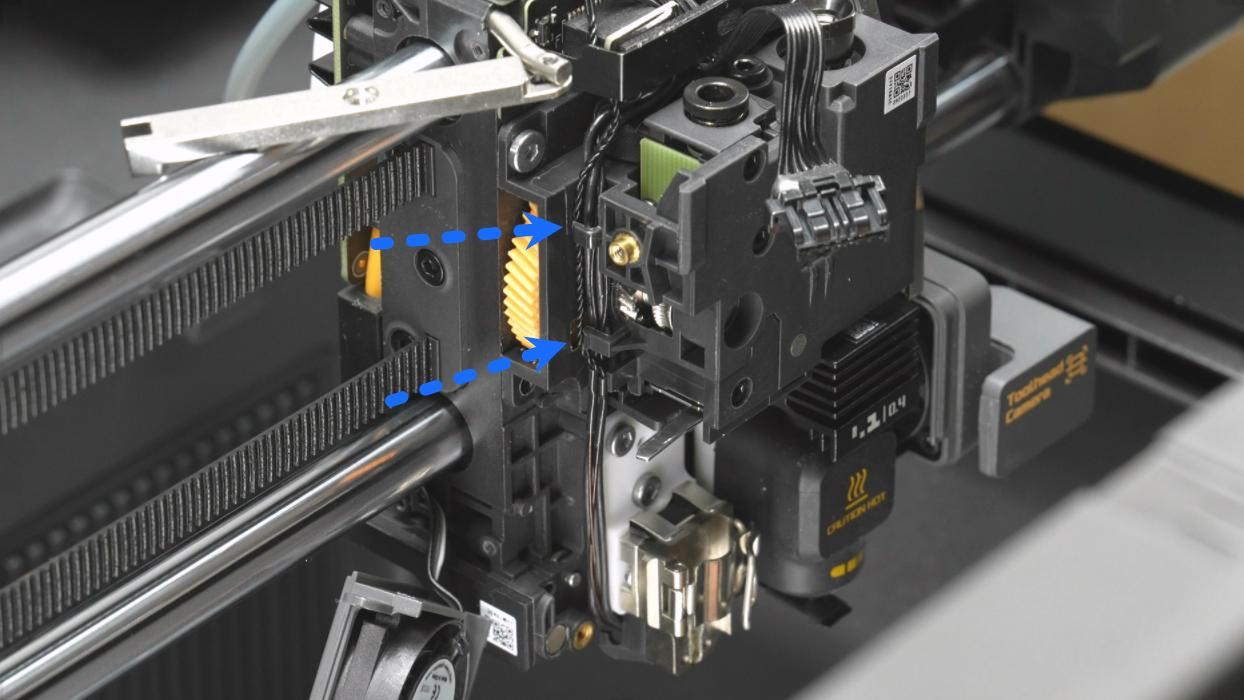

Empuja la palanca del bloqueo de flujo debajo del cabezal hacia la derecha, posicionando el bloqueo de flujo bajo el hotend derecho.
ℹ️ Antes de la instalación, asegúrese de que el conjunto de bloqueo de flujo esté posicionado bajo el hotend derecho antes de montar el extrusor. Si la posición es incorrecta, el hotend derecho no podrá elevarse o bajarse adecuadamente después de la instalación.
Instala el conjunto Hall derecho en el extrusor con el lado del cortador de filamento y la placa Hall orientado hacia la derecha.

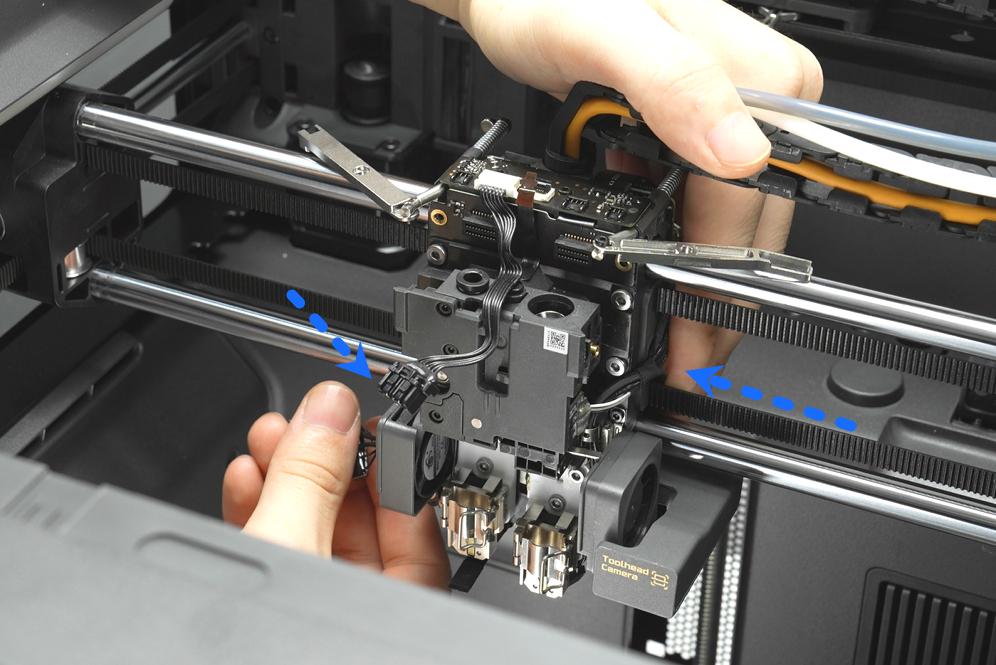

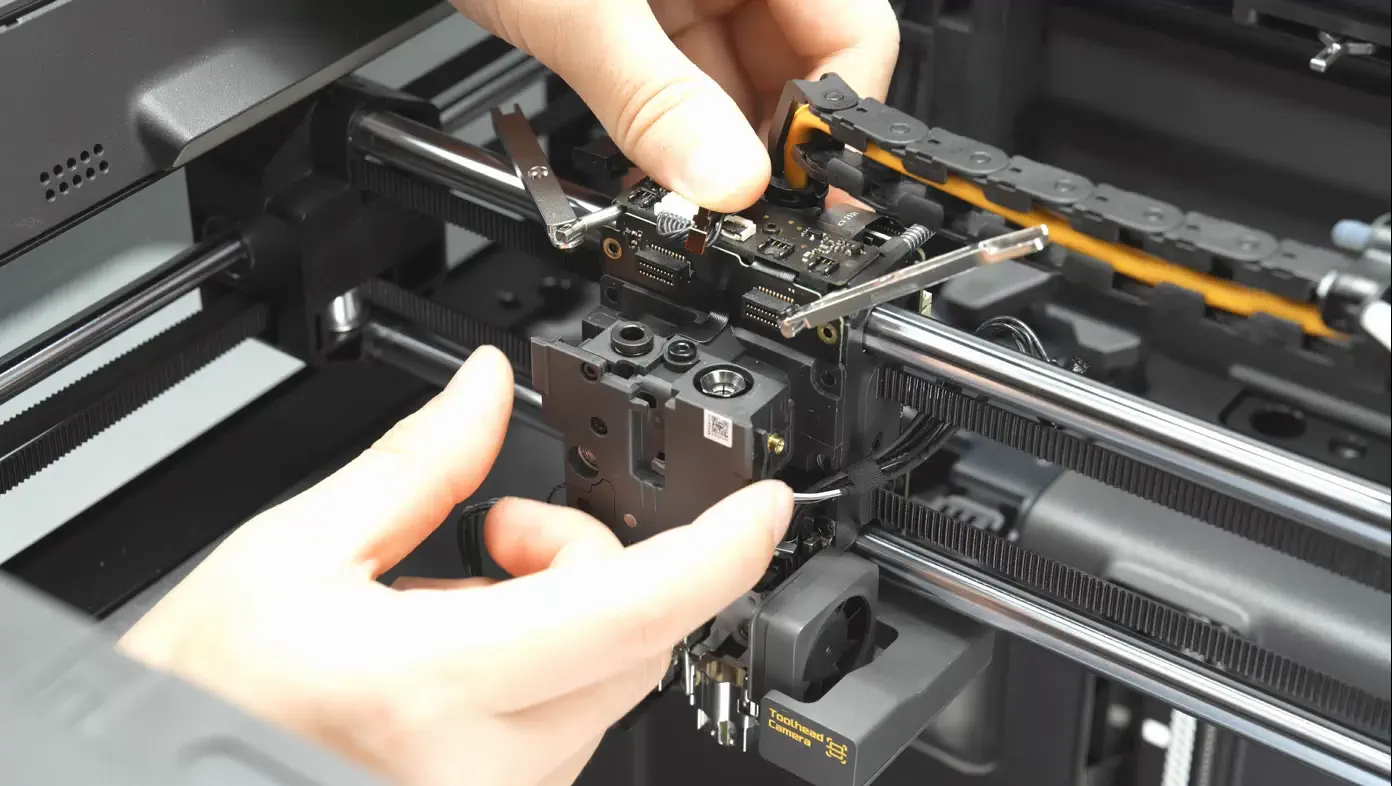

Instala toda la unidad del extrusor en el cabezal. Durante la instalación, sostén el conjunto Hall derecho con la mano para evitar que se caiga.

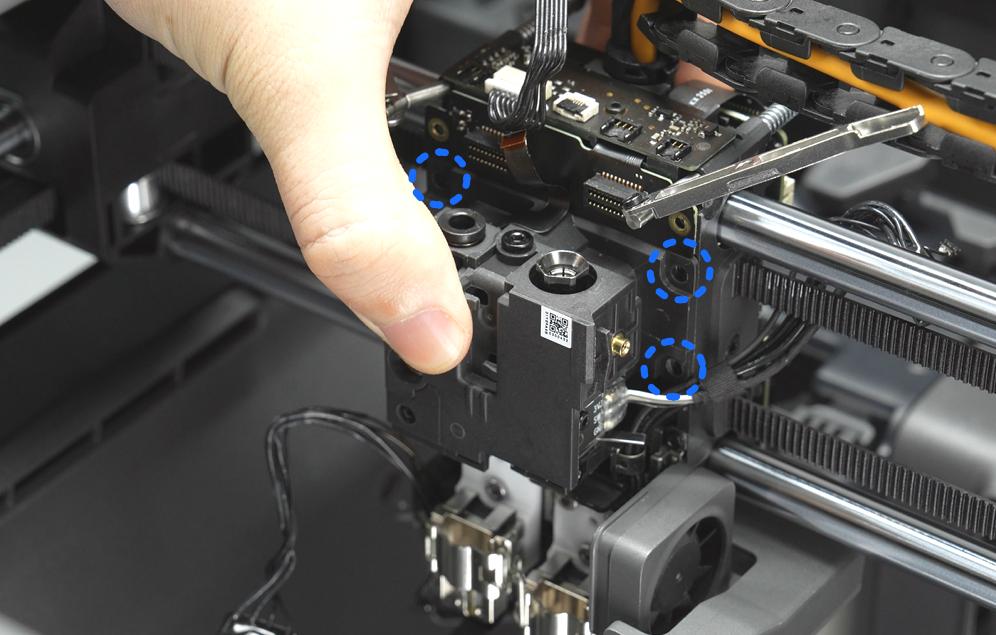

Ajusta los 3 tornillos de fijación del extrusor.**
ℹ️ Nota: Antes de ajustar los tornillos, asegúrese de que el extrusor esté completamente asentado. Si los tornillos son difíciles de ajustar, generalmente es porque el extrusor no está correctamente asentado.
Organiza los cables del sensor Eddy derecho y del conjunto de calentamiento, colocándolos en los clips de gestión de cables.

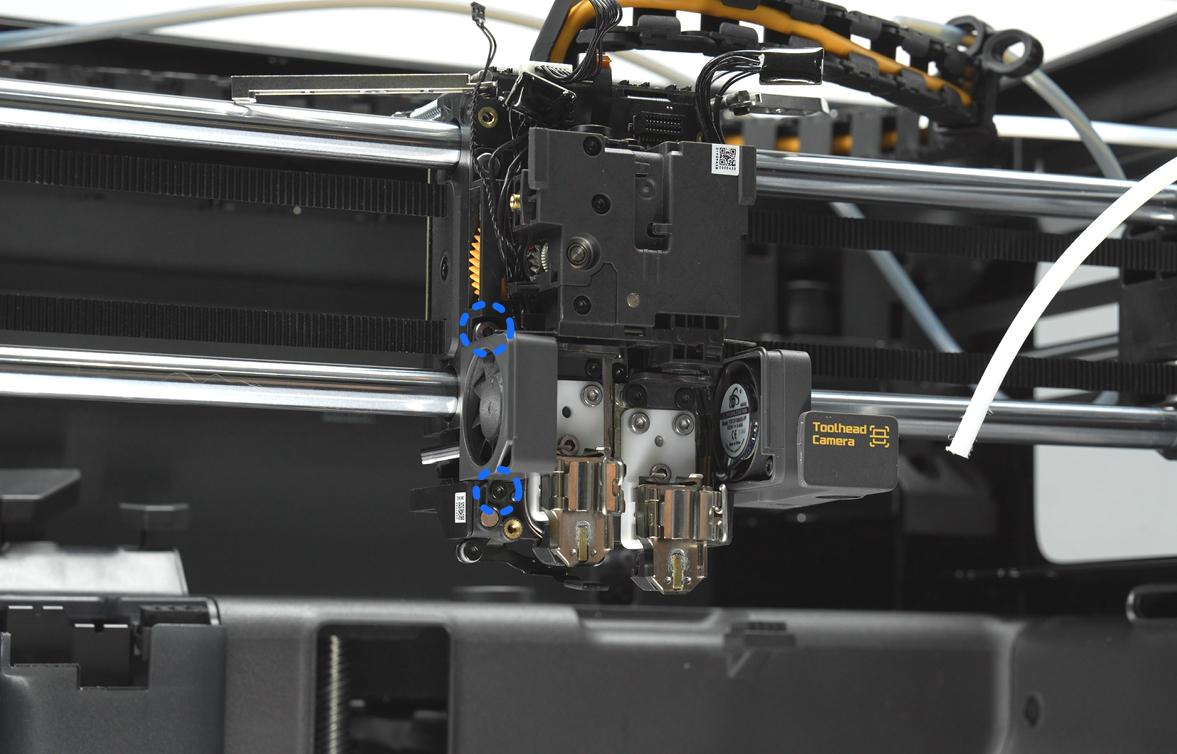

Ajusta los dos tornillos de montaje del ventilador: los tornillos plateados superiores con un destornillador H2.0 y los tornillos negros inferiores con un destornillador H1.5.
Conecta los seis cables planos en la parte superior en el siguiente orden:
- Bobina del sensor Eddy izquierdo
- Sensor Eddy izquierdo
- Sensor Eddy derecho
- Bobina del sensor Eddy derecho
- Conjunto de calentamiento del hotend izquierdo
- Conjunto de calentamiento del hotend derecho
ℹ️ Nota: Después de realizar todas las conexiones, presiona de nuevo la espuma superior en su lugar.
Instala el soporte de fijación de cables para el conjunto de calentamiento y usa un destornillador H1.5 para ajustar los dos tornillos de fijación.
Alinea el agujero en el centro de la palanca con el pasador de localización central del tornillo y colócalo en posición. Confirma también que los ejes de los componentes de corte en ambos lados estén enganchados en la muesca cuadrada del conjunto de la palanca del cortador de filamento.
Paso 9. Instalar la Cubierta del Cabezal
Primero, instala la carcasa media del cabezal y luego instala la cubierta trasera. Para pasos detallados de instalación de la carcasa, consulte: Reemplazo de la carcasa del cabezal X2D
Paso 10. Verificación Preliminar
Después de instalar la carcasa, realice una prueba inicial de desatascado: inserte filamento en el hotend izquierdo y presione la flecha de extrusión para el extrusor izquierdo. Si el filamento se extruye normalmente, el atasco del extrusor ha sido eliminado.
Paso 11. Instalar el Conjunto del Hotend

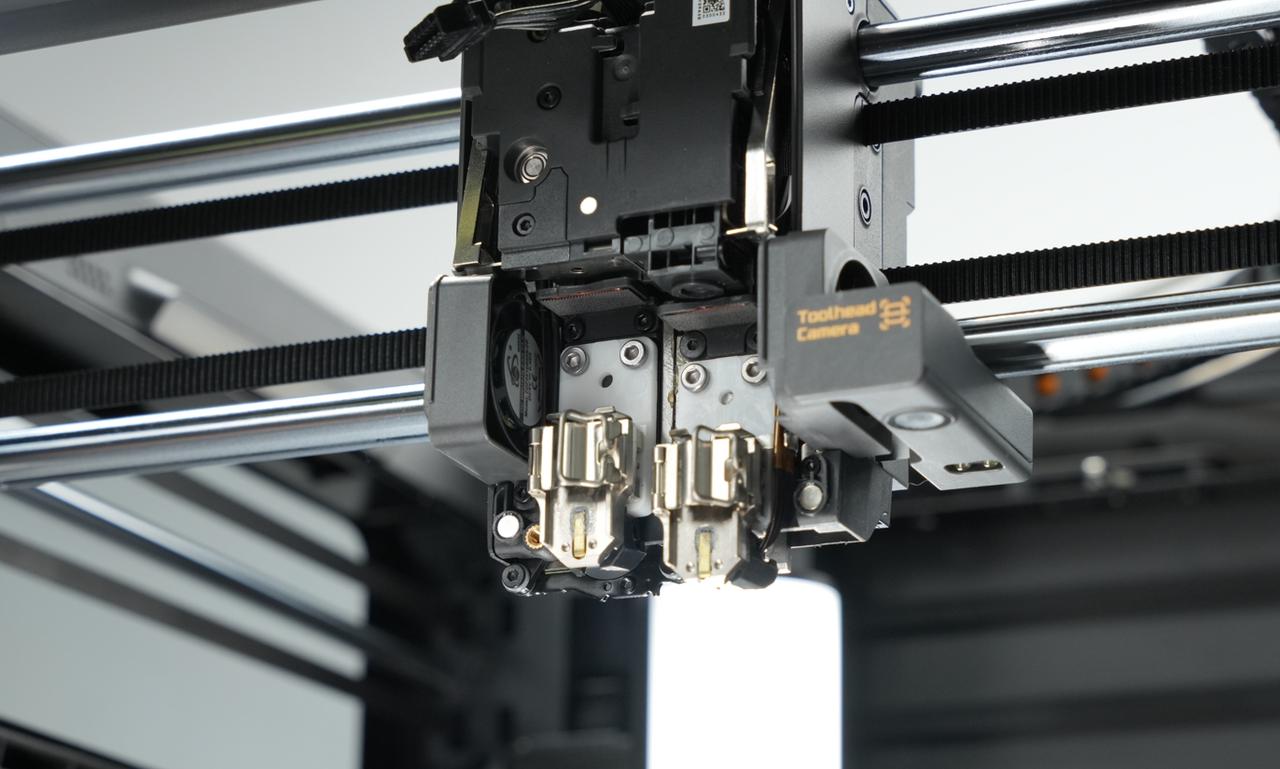

Instale los hotends izquierdo y derecho junto con las fundas de silicona del hotend. Al instalar los hotends, asegúrese de que las pestañas de bloqueo estén firmemente enganchadas. Para pasos detallados, consulte la Guía de reemplazo de hotend y funda de silicona X2D
Conecte el cable de la cubierta frontal del cabezal y cierre la cubierta frontal del cabezal.
Verificación de Éxito

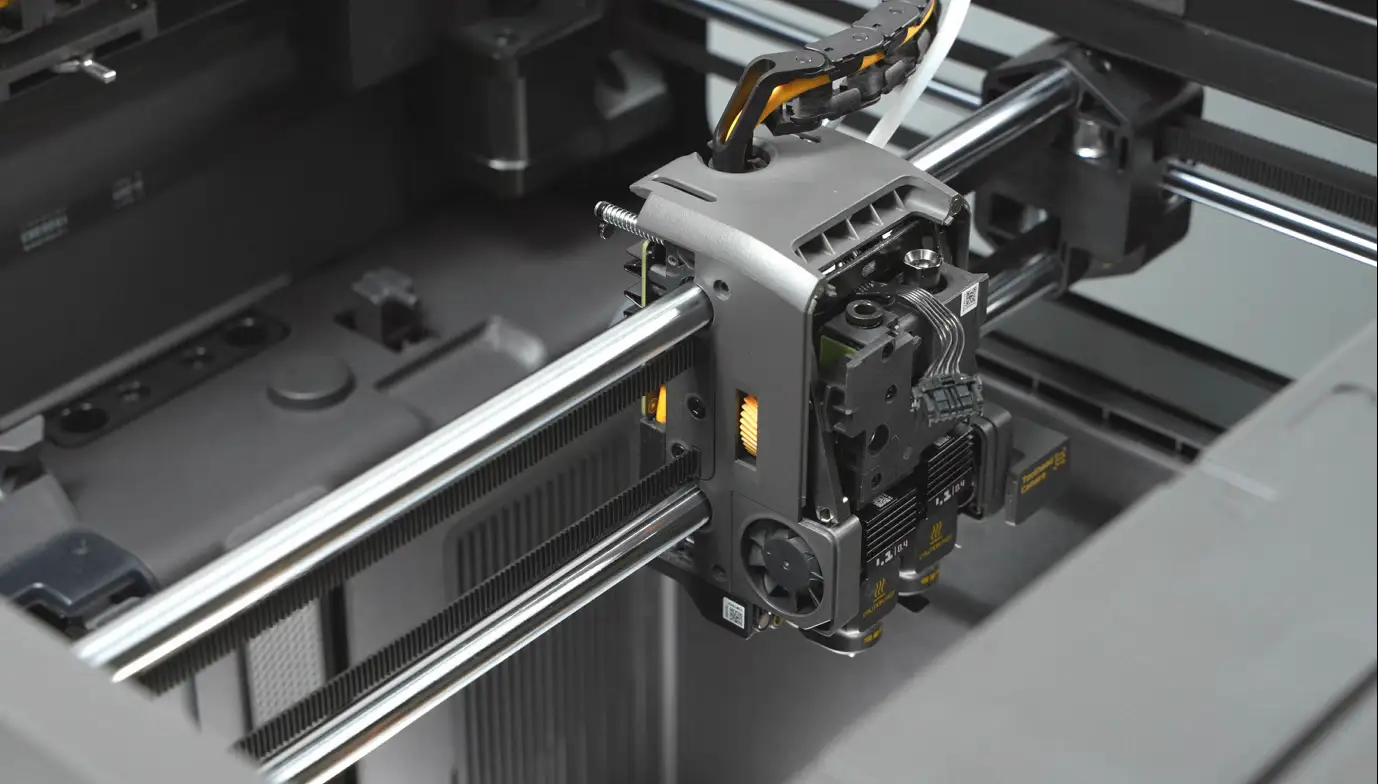

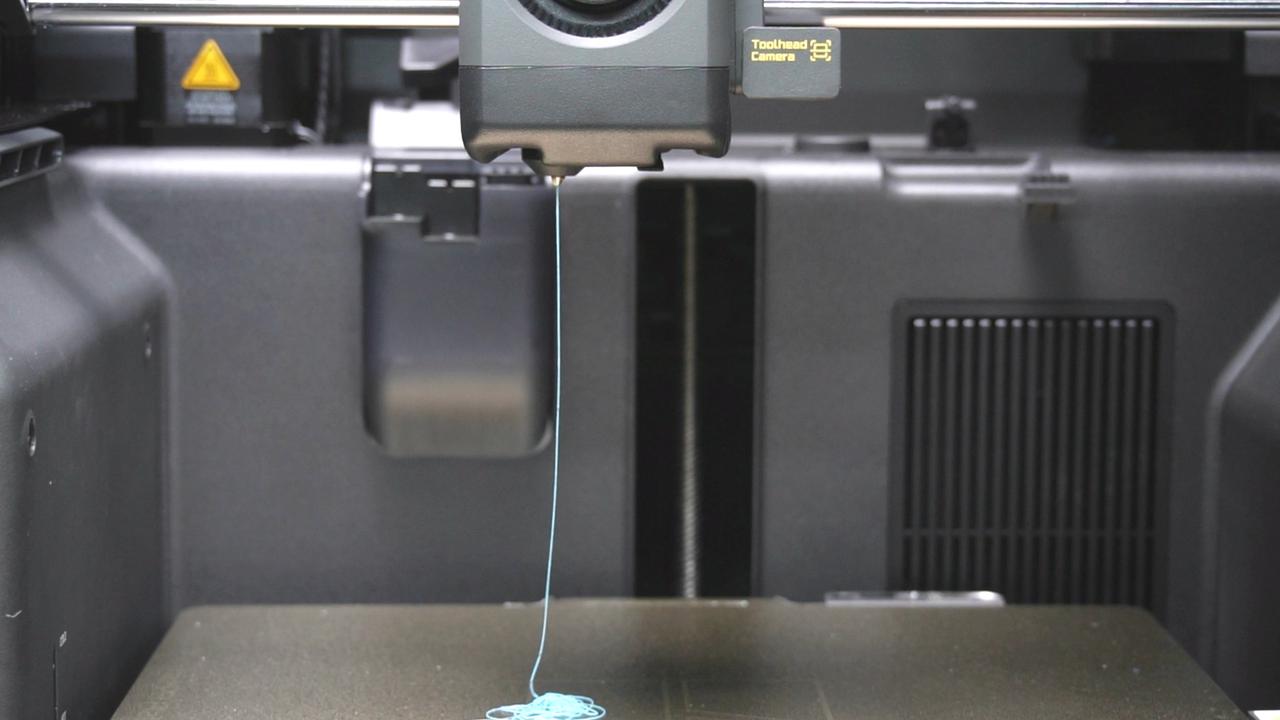

✅ Encienda la impresora y realice una operación completa de carga y descarga de filamento. Si la boquilla extruye el filamento normalmente sin ruido anormal y el filamento alimenta y retrae suavemente, el atasco del extrusor ha sido eliminado con éxito. Si el filamento pasa normalmente por el extrusor pero la boquilla aún no extruye correctamente, consulte la Guía de limpieza de atascos en hotend X2D para instrucciones de limpieza de la boquilla.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
