Fenómeno:
- La luz de relleno está tenue y no se puede apagar;
- La intensidad de la luz de relleno LED es normal pero no se puede apagar;
- La luz de relleno LED se enciende parcialmente y el control funciona normalmente;
- La AP se reinicia y la pantalla reproduce continuamente la pantalla de arranque;
- La pantalla está negra al encender la impresora, la AP no inicia, pero el indicador de la placa MC funciona normalmente.
Causas y soluciones
- Una modificación ha provocado que el driver de LED de la placa AP se queme, requiriendo reemplazar la placa AP y el cable de la luz de relleno (o el conjunto completo de la luz de relleno);
- El cable de la luz de relleno está dañado y cortocircuitado, requiriendo reemplazar el cable de la luz de relleno (o el conjunto completo de la luz de relleno);
- Parte de las cuentas de la lámpara de la luz de relleno está quemada, requiriendo reemplazar la luz de relleno LED;
- El IC de alimentación de 5V de la placa AP se quema, requiriendo reemplazar la placa AP y el cable de la luz de relleno (o el conjunto completo de la luz de relleno).
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Al desmontar y montar, es necesario confirmar que la impresora esté apagada.
Herramientas necesarias
- Llave hexagonal H2.0
- Pinzas
- Multímetro
Solución de problemas
1. La luz de relleno LED está tenue y no se puede apagar
El circuito de la luz de relleno LED soporta hasta 5V 0.3A, por lo que un cortocircuito o sobrecorriente pueden dañar la placa AP. Puede utilizar un multímetro para medir el voltaje en el conector de la luz de relleno y determinar si la placa AP se ha quemado.

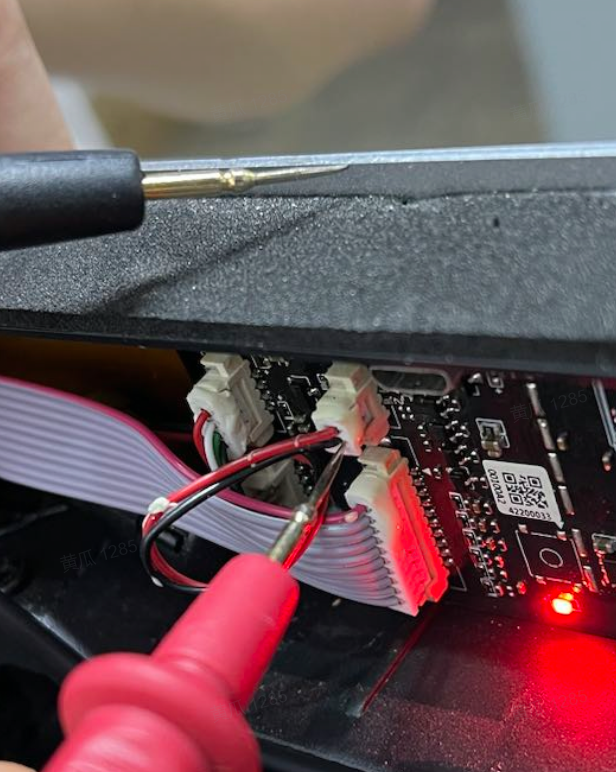

Solución de problemas: Al encender la impresora, utilice un multímetro para medir el voltaje entre el pin del cable negro y el panel lateral de la impresora. Si el voltaje es mayor a 1V y la luz de relleno está tenue, el circuito de control de LED de la placa AP se ha quemado. En este caso, existe alto riesgo de cortocircuito. Se recomienda reemplazar la placa principal AP y el cable de la luz de relleno juntos.
Si no dispone de un multímetro, es prioritario reemplazar la placa principal AP y el cable de la luz de relleno.
2. La luz de relleno LED permanece encendida con brillo normal
El cable de la luz de relleno se desgasta fácilmente durante el montaje. Si el cable negro se desgasta y cortocircuita con el panel lateral, la luz de relleno no se puede apagar. En este caso, al mover el cable de la luz de relleno, se restaurará su funcionamiento.

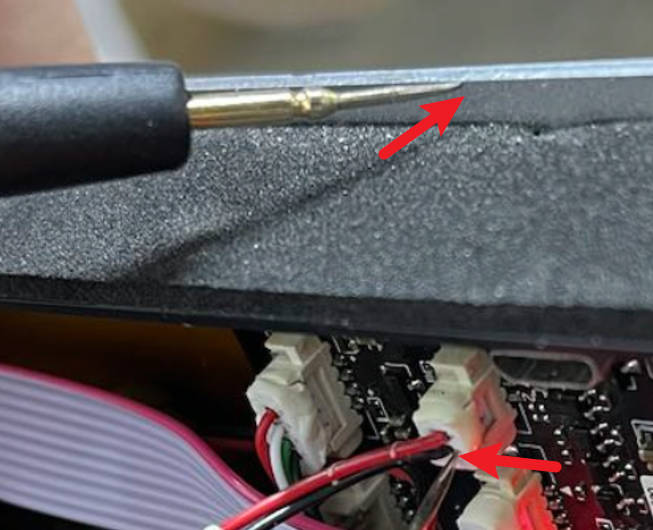

Solución de problemas: Apague la impresora y utilice un multímetro para verificar la continuidad entre el cable negro y el panel lateral de la impresora. Si es conductivo, significa que hay un cortocircuito y se requiere reemplazar el cable de la luz de relleno.
3. La luz de relleno LED se enciende parcialmente
Solo algunas de las cuentas de la luz de relleno LED están encendidas con brillo normal. Esto significa que la cuenta apagada está quemada y se requiere reemplazar la luz de relleno LED.
4. La AP se reinicia y la pantalla reproduce continuamente la pantalla de arranque
Al encender la impresora o cuando está en funcionamiento, la AP se apaga y reinicia, reproduciendo repetidamente la pantalla de arranque. En este caso, el cable rojo de la luz de relleno LED cortocircuita con el panel lateral.
Solución de problemas: Desconecte el cable de la luz de relleno y comience a imprimir. Si la impresora funciona normalmente, significa que se requiere reemplazar el cable de la luz de relleno. También puede utilizar un multímetro para probar la conductividad entre el cable rojo de la luz de relleno y la cubierta lateral de la impresora cuando está apagada.
5. Tras encender, la luz está apagada, la pantalla está negra y la AP no inicia
El indicador de alimentación (encendido constante) de la placa AP funciona normalmente, pero el indicador de estado de funcionamiento no se enciende.
Solución de problemas: Puede verificar si el IC de alimentación de 5V está quemado. Generalmente, tras quemarse, presenta una marca visible. Si el IC de 5V está quemado, se requiere reemplazar la placa AP y la luz de relleno.
Si el IC de alimentación de 5V no está quemado, solo se requiere reemplazar la placa AP principal.
