¿Qué es la luz LED de la cámara?

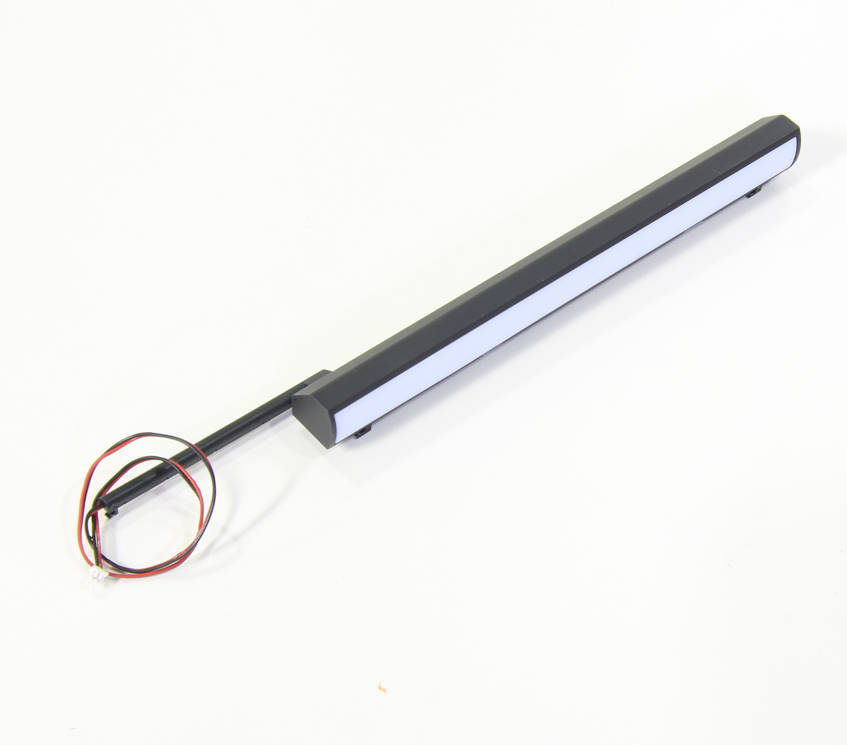

La luz LED de la cámara es una barra LED instalada en el brazo izquierdo de la cámara y utilizada para complementar la iluminación de la cámara. Proporcionamos la barra LED de cámara con cable de conexión.
¿Cuándo utilizarla?
- LED quemado
- Cable de luz LED dañado y cortocircuito.
Herramientas y materiales necesarios
- Nueva barra LED de cámara
- Llave hexagonal H2.0
- Pinzas
- Secador de pelo
- Pegamento de silicona
Solo para referencia
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Antes de seguir esta guía, asegúrese de que la máquina esté apagada.
Guía de desmontaje
Paso 1 - Apagar
Apague la impresora, desconecte el cable de alimentación y retire la cubierta de vidrio superior.
Paso 2 - Abrir la cubierta de la placa AP
Abra la cubierta de la placa AP como se muestra en las imágenes a continuación, ubicada en la parte superior izquierda de la máquina.
Paso 3 - Desconectar los cables
Use el secador de pelo para ablandar el pegamento de silicona que fija los conectores, luego desconecte el cable de la barra LED de cámara y el cable de la placa de botón.
Paso 4 - Aflojar la cámara de la cámara
Empuje la cámara como se muestra en la imagen a continuación para liberarla del brazo y facilitar la retirada e instalación de la barra LED de cámara.
Paso 5 - Retirar la barra LED
Primero confirme si el extremo de la LED está reforzado con pegamento negro; en caso afirmativo, debe limpiarse manualmente. Luego, empuje la barra LED en la dirección de la flecha mostrada en la imagen para liberar la barra de luz LED, desconecte luego el cable conectado a ella y retire la barra LED, pero deje el cable en su posición original.
Paso 6 - Aflojar la placa AP
Desenrosque 5 tornillos con una llave hexagonal H2.0 para aflojar la placa AP del brazo superior.
Paso 7 - Liberar el cable LED
Saque el cable LED antiguo de la ranura, ya que podría estar atascado y necesitará ser extraído con un poco de fuerza, pero no lo retire aún de la impresora.
Guía de montaje
Paso 1 - Pasar el nuevo cable LED
Fije los conectores de los cables viejo y nuevo con cinta, prestando atención a la posición del extremo frontal, retuerza lo más fino posible, y luego use el cable viejo para guiar el cable del nuevo LED a través del orificio del cable. Tenga cuidado de no usar demasiada fuerza o velocidad al pasar los cables para evitar dañar el cable nuevo. Además, el cable debe pasar entre el panel izquierdo y la varilla pulida (y la correa). Luego retire la cinta y los cables viejos.
Paso 2 - Instalar la barra LED de cámara
Alinee las garras debajo de la base de la LED con los agujeros de montaje en el brazo, luego empuje la barra LED en la dirección de la flecha para instalarla en su lugar. Finalmente, introduzca el cable LED en la ranura a lo largo de la columna y el panel lateral, pero sin dañar el cable, o simplemente péguelo al panel izquierdo con cinta.
Paso 3 - Instalar la cámara de la cámara
Coloque la cámara en la posición mostrada en la imagen a continuación, alinee los agujeros de montaje, luego empuje la cámara en la dirección de la flecha para instalarla en su lugar, y finalmente presione el cable en la ranura.
Paso 4 - Instalar la placa AP
Instale la placa AP en su posición original según las ranuras limitadas. Tenga en cuenta que el cable de la luz LED debe pasar por debajo del cable FPC. Luego, fije 5 tornillos para asegurar la placa AP y el bloque de sujeción del cable USB. Verifique los conectores para confirmar que funcionan correctamente.
Paso 5 - Conectar los cables
Conecte el cable de la placa de botón y el cable de la barra LED de cámara a los conectores correspondientes; se recomienda usar pegamento de silicona para reforzar las conexiones.
Paso 6 - Cerrar la cubierta de la placa AP
Aplique la cubierta de la placa AP en su lugar de forma segura y finalmente coloque la cubierta de vidrio superior.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora.
-

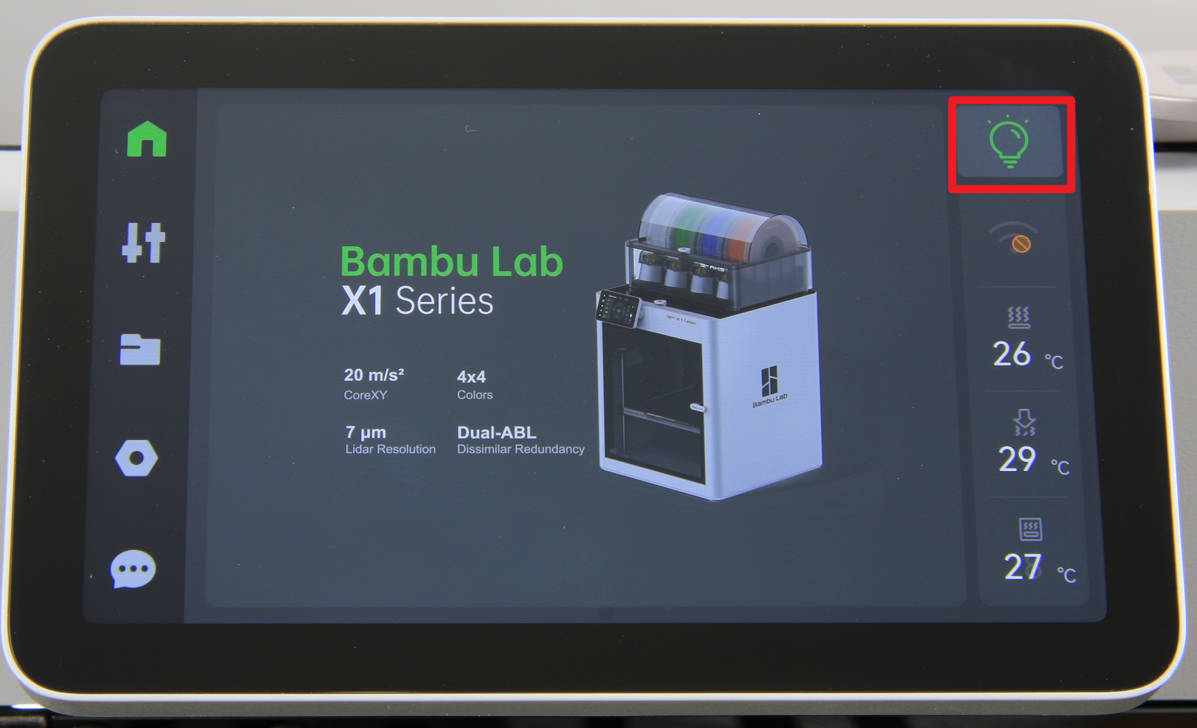

Como se muestra en la imagen a continuación, haga clic en la etiqueta de luz para encender y apagar la barra LED de cámara y confirme que funciona;
-
Ejecute una operación de autoprueba del dispositivo como se muestra a continuación; si no ocurren errores, la sustitución fue exitosa.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
Otros
Si no puede confirmar si el cable está dañado o si la lámpara LED en sí está quemada, reemplace el cable junto con la luz LED. Si está claro que solo la lámpara LED en sí está quemada, puede elegir reemplazar solo la parte de la lámpara LED.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
