¿Cómo Saber Si Necesita Corrección?
Puede necesitar compensación XY si:

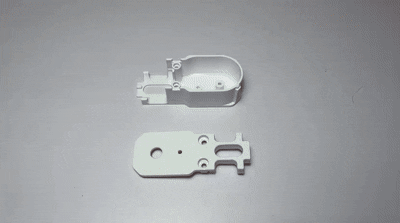

- Los tornillos o pernos no encajan en los agujeros impresos.
- Los pasadores o ejes parecen demasiado ajustados.
- Las piezas ensambladas requieren lijado o fuerza para encajar.
- Los diámetros medidos de los agujeros son menores que los valores diseñados.
Esto puede generar frustración, exploremos cómo mejorar la precisión de las piezas.
¿Qué Es la Compensación de Agujeros y Contorno XY?
La compensación XY es una función en Bambu Studio que ayuda a corregir las dimensiones de las piezas.

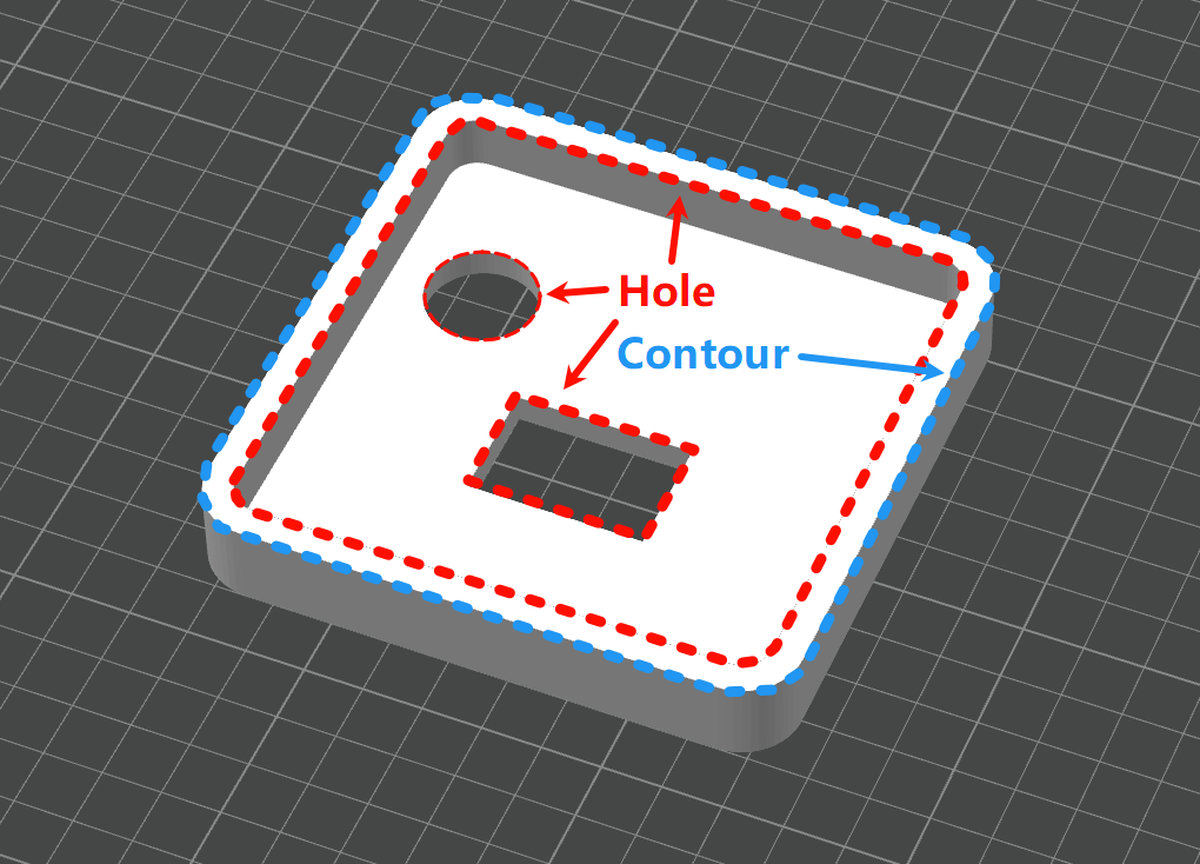

Tiene dos ajustes separados, ambos utilizados para mejorar el ajuste y la precisión dimensional:
-
Compensación XY de Agujeros Ajusta el tamaño de los agujeros (áreas cerradas, huecas) en cada capa. Solo afecta a los agujeros y no cambia el tamaño exterior del modelo.
-
Compensación XY de Contorno Ajusta el contorno exterior del modelo. Aumenta o disminuye el tamaño XY general manteniendo inalterados los tamaños de los agujeros.
¿Cuándo Usarla?
Use la Compensación XY de Agujeros y la Compensación XY de Contorno cuando un modelo requiera un ajuste preciso con otros componentes, como tornillos, pasadores, imanes u otras piezas impresas. Estos ajustes permiten afinar las dimensiones para lograr ajustes adecuados y confiables.
Problemas Relacionados con Síntomas Similares
Otros factores pueden afectar la precisión dimensional del modelo. Verifique y corrija estos problemas antes de ajustar la Compensación XY de Agujeros o la Compensación XY de Contorno.
- Contracción del material, el filamento se contrae al enfriarse. Esto puede hacer que los agujeros sean más pequeños.
- Pie de elefante por excesiva compresión de la primera capa en la Placa de Impresión.
- Filamento húmedo causando extrusión inconsistente.
- Dinámica de flujo no ajustada adecuadamente.
- Diámetros de agujeros cercanos al tamaño de la Boquilla, agujeros menores a 1 mm pueden ser difíciles de ajustar.
- Falta de bisel o características de entrada en los agujeros.
- Costura, esta característica puede afectar la precisión de los agujeros.
Cómo Calibrar la Compensación XY de Agujeros
Paso 1. Imprimir un Modelo de Calibración
Utilice un modelo de calibración con múltiples tamaños de agujeros conocidos. Hay cientos de modelos de prueba en Makerworld. La mayoría requieren calibración para medir y corregir. Este modelo de Lebadjuras usa un tamaño de tornillo métrico conocido, estándar en todo el mundo para probar tamaños de agujeros. Puede usar un M3, M4, M5 o M6, según lo que tenga disponible.
ℹ️ Nota: Imprima el modelo utilizando el mismo perfil de proceso y filamento que planea usar para su pieza final. Esta calibración es específica para cada filamento y debe repetirse al cambiar materiales.

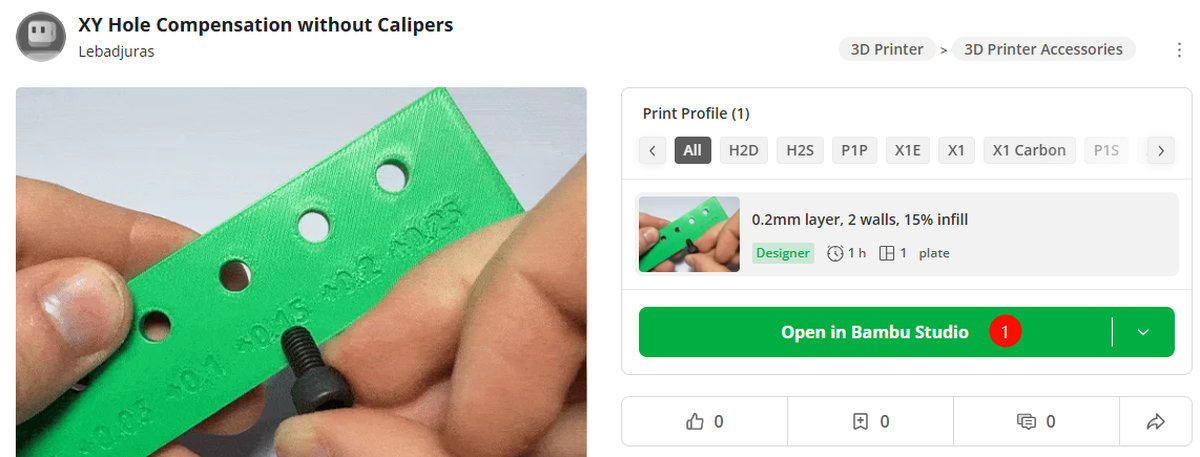

- Abra el modelo en Bambu Studio (1) e imprímalo, usando su filamento y perfil de impresión deseados.
En este ejemplo, se usa un tornillo M6. Los tornillos más grandes producen resultados de calibración más precisos, por lo que se recomienda usar un tornillo M6.

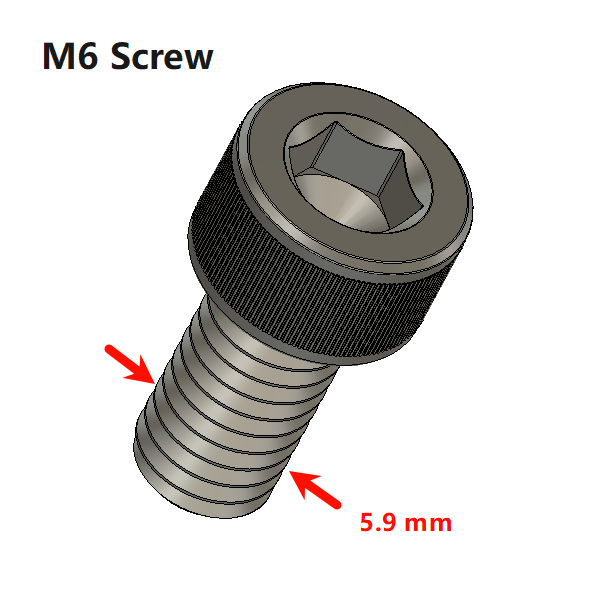

ℹ️ Nota: Un tornillo M6 tiene un tamaño nominal de 6.0 mm, pero el diámetro real suele ser menor debido a tolerancias de fabricación. La mayoría de los tornillos M6 siguen la norma ISO 6g, que intencionalmente hace que el hilo sea ligeramente más pequeño para garantizar un ensamblaje fácil. En la práctica, el diámetro suele ser aproximadamente 5.9 mm.

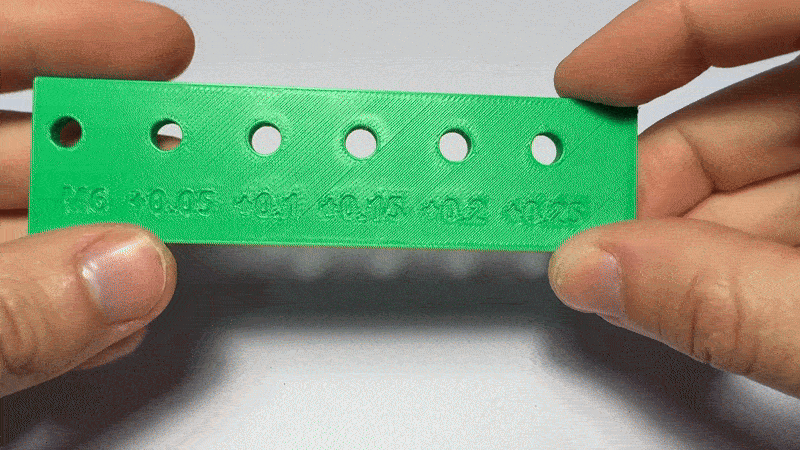

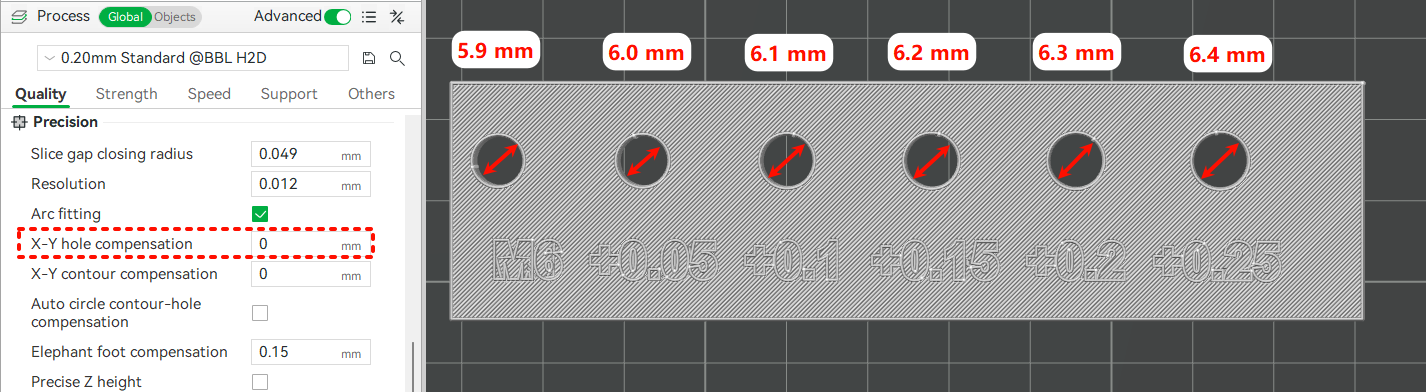

Establezca la Compensación XY de Agujeros en 0 mm e imprima el modelo. Observe que el agujero M6 mide 5.9 mm, lo que coincide con el diámetro del tornillo. El tornillo debe encajar muy ajustado.
Paso 2. Probar los Agujeros
Utilizando el tamaño de tornillo disponible, pruebe qué agujero encaja ajustadamente. No debe tener juego.
Después de verificar qué agujero encaja, registre el número. En este caso, + 0.15.
Paso 3. Aplicar el Ajuste en Bambu Studio
Vaya a Proceso ⏩ Calidad ⏩ Precisión
Ingrese el valor registrado en Compensación XY de Agujeros

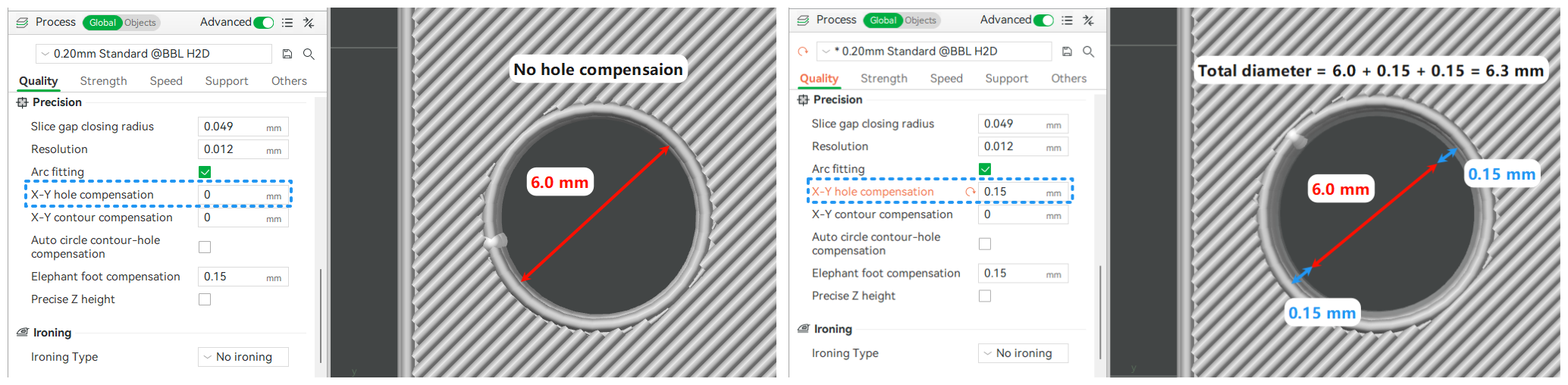

El diámetro del agujero aumentará en el doble del valor de compensación, como se muestra en la imagen a continuación.

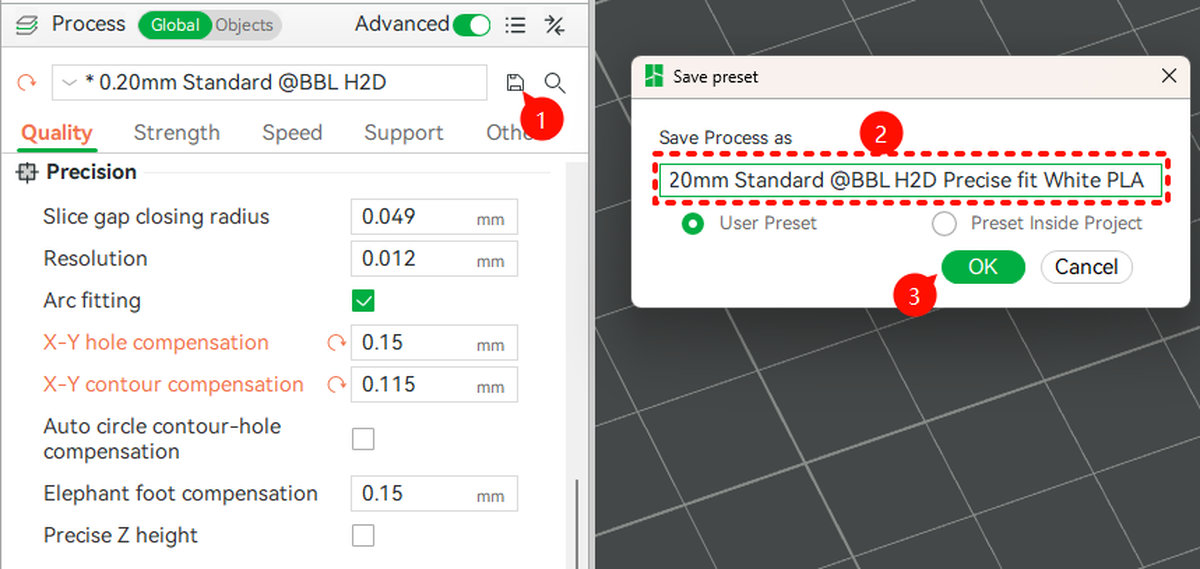

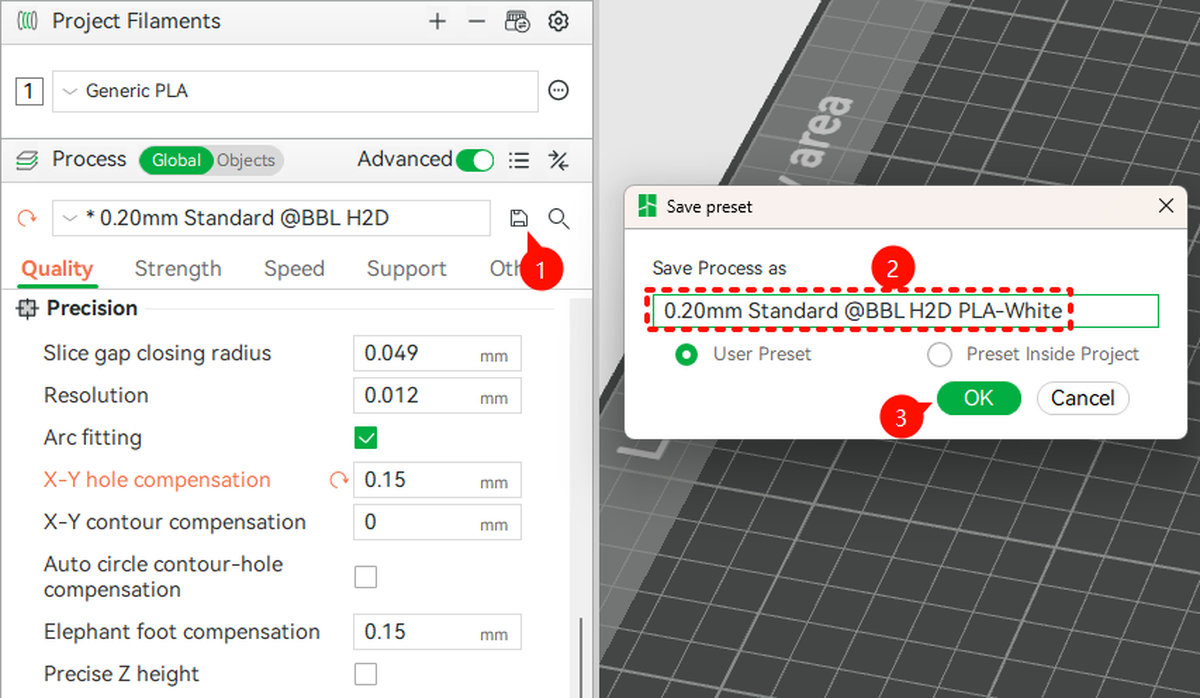

Haga clic en el icono Guardar (1) y renombre el perfil de proceso para facilitar su referencia (2). Luego haga clic en Aceptar (3).
Este perfil guardado se puede reutilizar como su perfil personalizado de ajuste preciso.
Paso 4. Validar

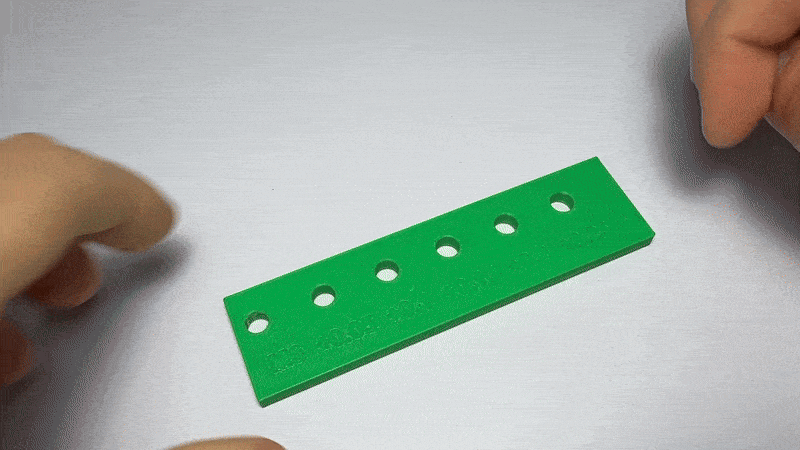

Imprima nuevamente con el proceso de impresión modificado y pruebe de nuevo. Esta vez, el tornillo debe encajar en el tamaño métrico correcto (M3, M4, M5 o M6).
Paso 5. Iterar Si Es Necesario
Si por alguna razón el tornillo no encaja en el agujero de tamaño métrico correcto, identifique qué agujero encaja. Agregue el nuevo valor de agujero al valor registrado previamente en Bambu Studio.
Por ejemplo, en el Paso 3 estableció la Compensación XY de Agujeros en 0.2 mm. Después de imprimir el modelo de calibración nuevamente, el tornillo encaja correctamente en el agujero +0.1 mm. En este caso, sume los valores:
- 0.2 mm + 0.1 mm = 0.3 mm
- Establezca la Compensación XY de Agujeros en 0.3 mm.
Repita este proceso según sea necesario hasta lograr el ajuste deseado. Si todos los agujeros se vuelven notablemente demasiado grandes en algún momento, reinicie el proceso de calibración y regrese al Paso 1.
Cómo Calibrar la Compensación XY de Contorno
Paso 1. Imprimir un Modelo de Calibración
Utilice un modelo de calibración con múltiples tamaños exteriores conocidos. Hay cientos de modelos de prueba en Makerworld. La mayoría requieren calibración para medir y corregir.

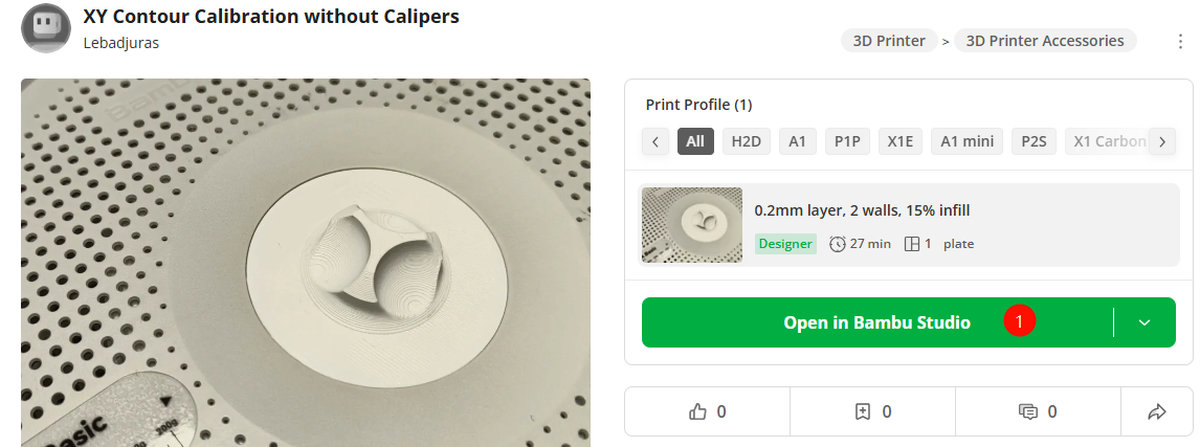

Este modelo de Lebadjuras usa un tamaño de referencia conocido disponible para la mayoría de usuarios: un carrete reutilizable original de Bambu Lab. Para una calibración precisa, debe usarse un carrete reutilizable original de Bambu Lab.
⚠️ Los carretes impreso en 3D no son adecuados, ya que sus dimensiones pueden variar y afectar los resultados! ⚠️
Paso 2. Probar el Ajuste en un Carrete de Bambu Lab

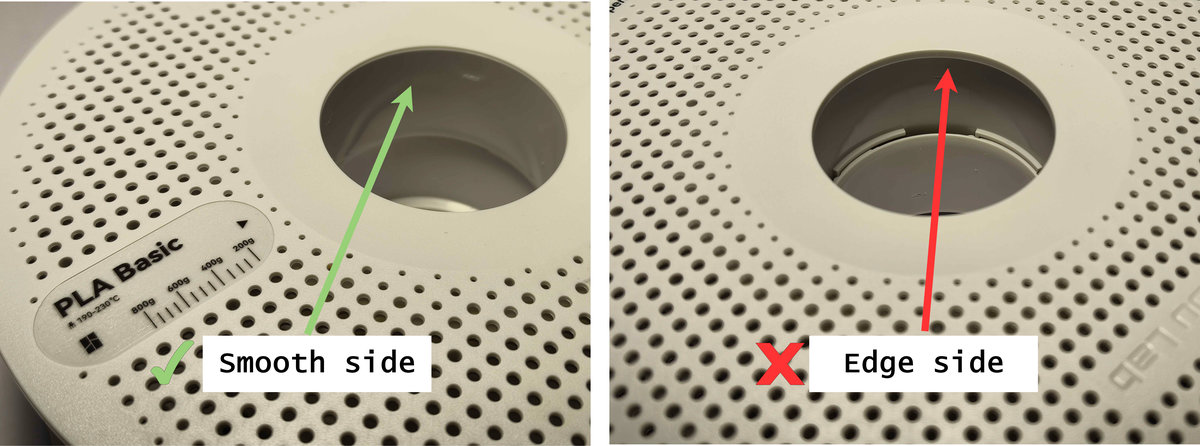

Después de imprimir el modelo, intente colocarlo en el centro del carrete de Bambu Lab.

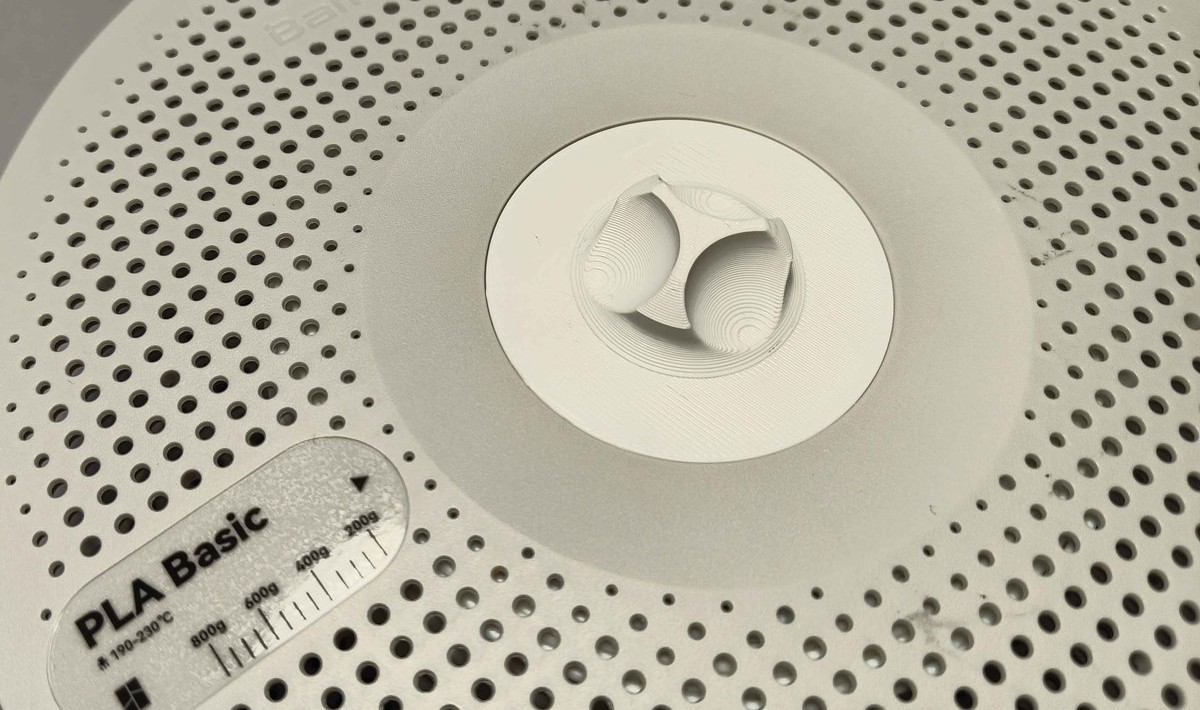

Debe encajar ajustado, sin juego. También debe quedar fijo y no caer en el agujero central del carrete:

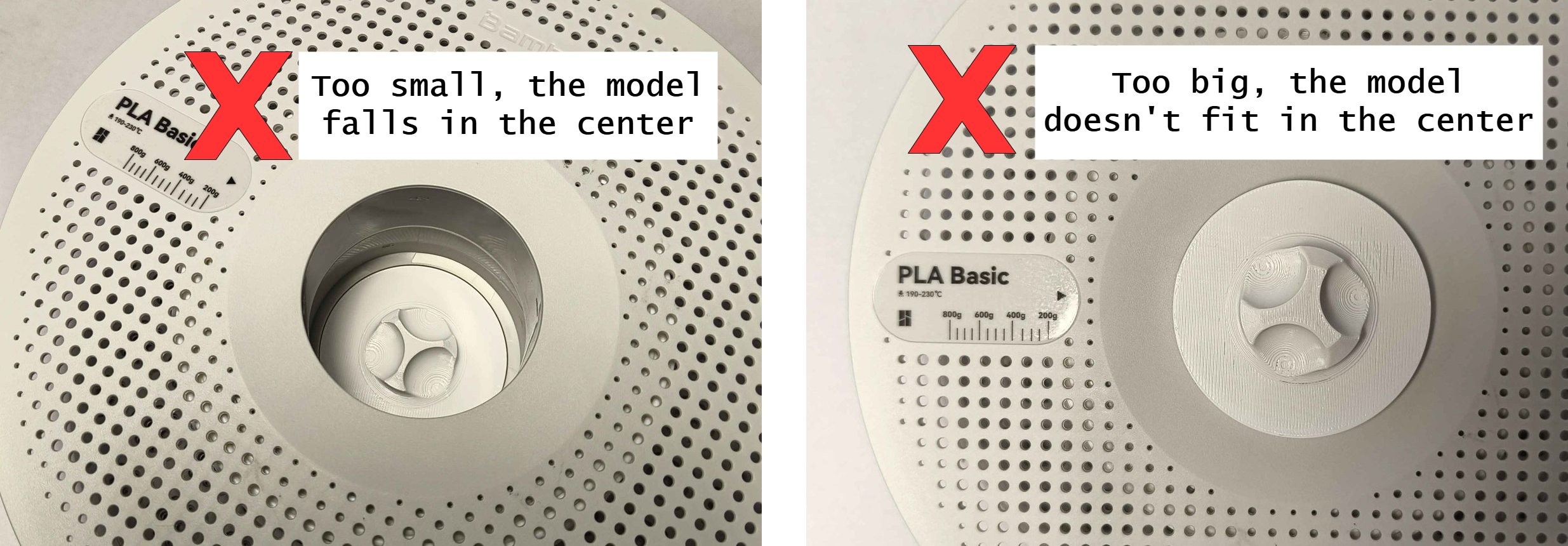

A continuación se muestran dos ejemplos de ajustes deficientes:

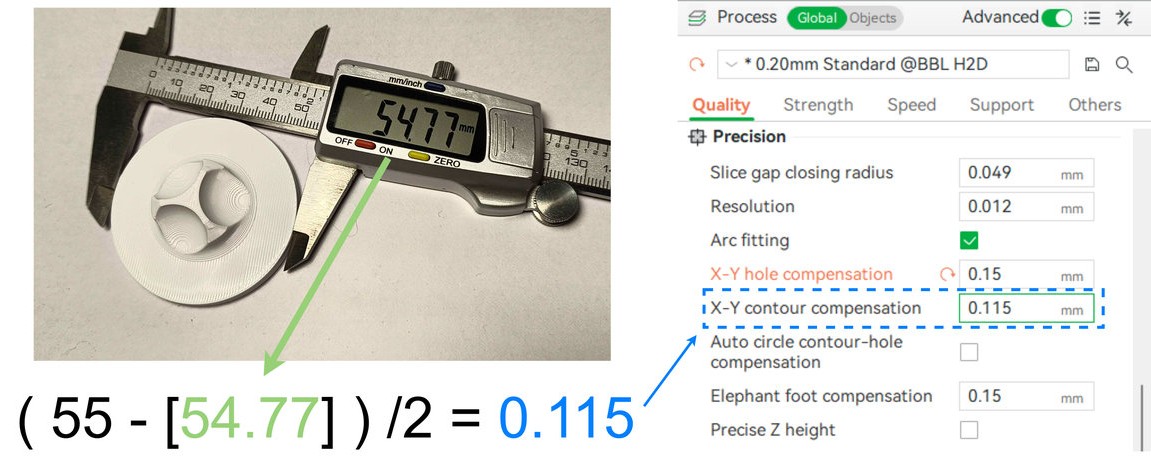

Si tiene un calibre, este trabajo será mucho más rápido:
- Mida el diámetro de la pieza y registre el valor medido.
- Reste ( 55 - [Valor medido] ), luego divida por 2; el valor resultante debe insertarse en la Compensación XY de Contorno.
- Salte al Paso 4.
Si no tiene un calibre, no se preocupe, siga el siguiente Paso.
Paso 3. Iterar el Ajuste

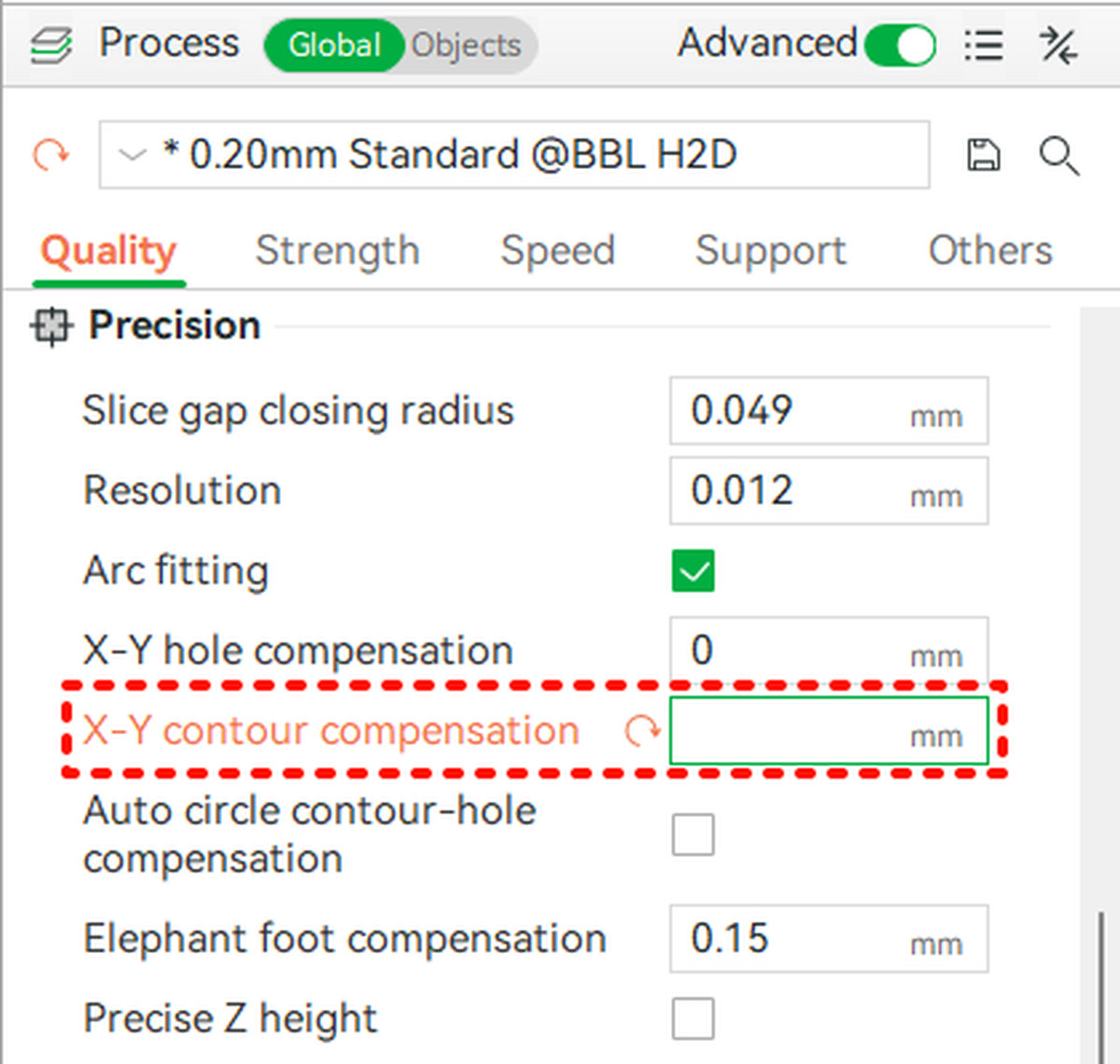

Sin una herramienta de medición precisa, tendremos que iterar el valor de XY Contour e imprimir la pieza nuevamente hasta lograr el ajuste deseado.
- Si la pieza está demasiado floja en el centro del carrete, deberá aumentar el valor, pruebe incrementos de 0.1 mm hasta lograr el ajuste correcto.
- Si la pieza no encaja en el centro del carrete, deberá disminuir el valor, pruebe incrementos de -0.1 mm hasta lograr el ajuste correcto.
Paso 4. Guardar el Perfil
Una vez logrado el ajuste deseado. Haga clic en el icono Guardar (1) y renombre el perfil de proceso para facilitar su referencia (2). Luego haga clic en Aceptar (3).
Este perfil guardado se puede reutilizar como su perfil personalizado de ajuste preciso.
Limitaciones

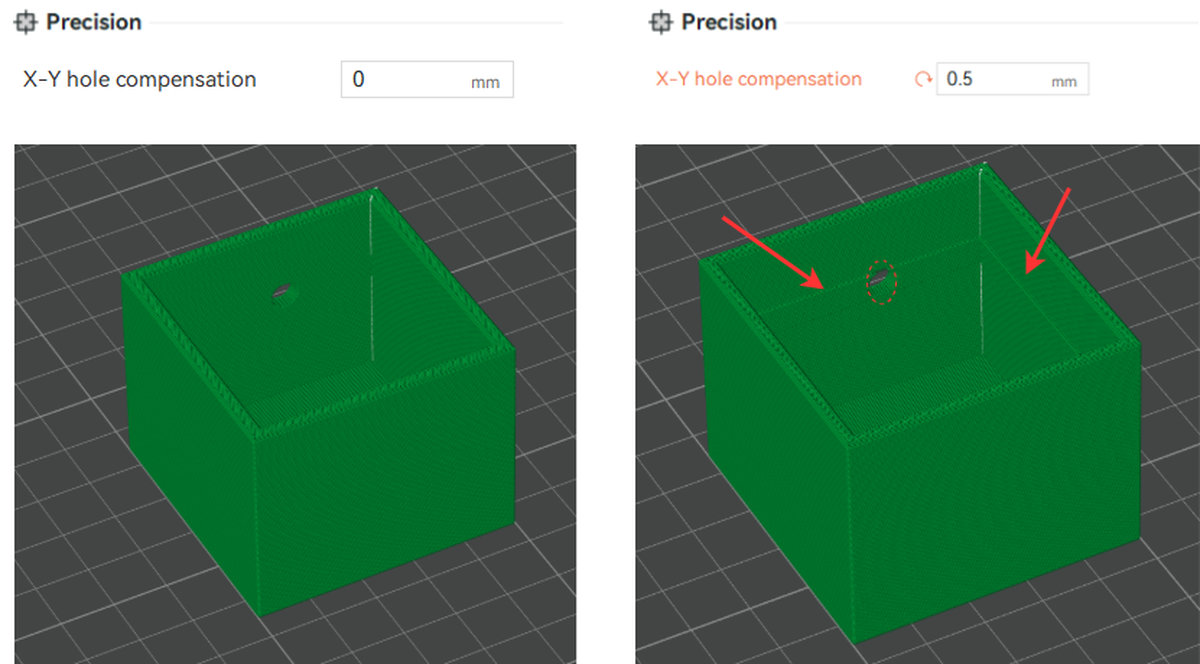

Tenga en cuenta que la Compensación XY de Agujeros tiene una limitación importante. Funciona ajustando el tamaño real de los agujeros mediante contornos internos cerrados para identificarlos. Esto significa que si una pieza tiene un contorno interno abierto, la Compensación XY de Agujeros no se aplicará a esa área.
Observe que los perímetros a la misma altura que el agujero no se expandieron por la Compensación XY de Agujeros. Esto ilustra cómo los contornos abiertos no se ven afectados por esta función.

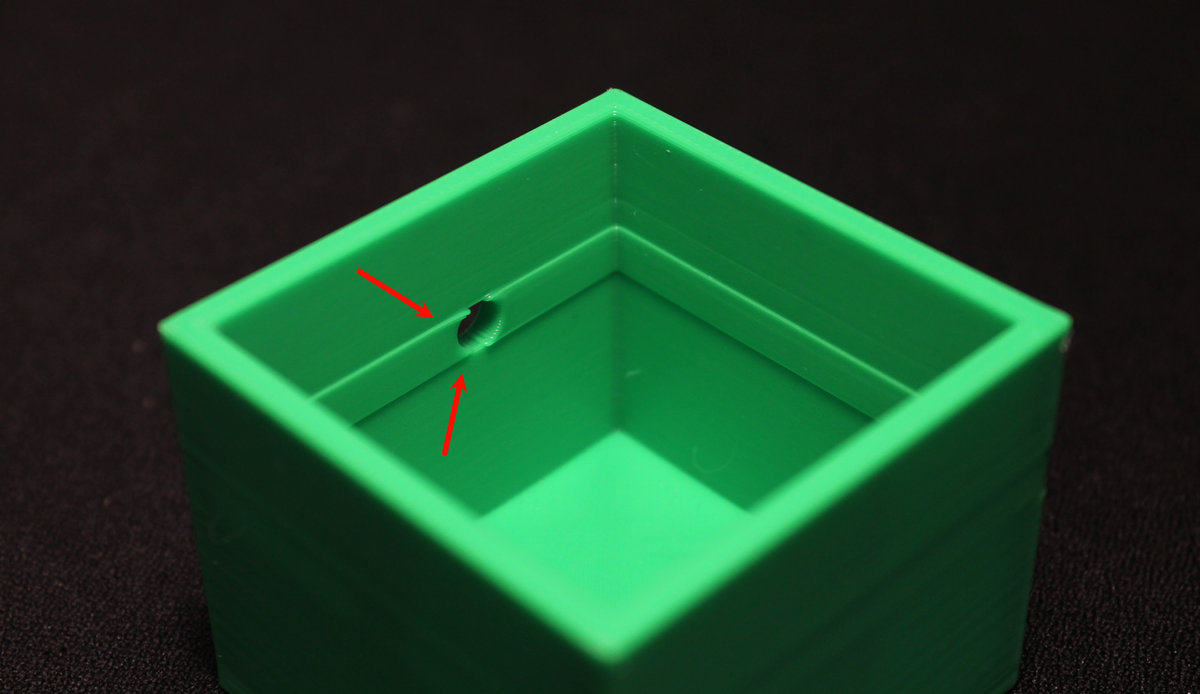

A continuación se muestra la pieza impresa. A medida que aumenta el valor de Compensación XY de Agujeros, el efecto se vuelve más evidente.
