Descripción del problema
El sensor de temperatura de cámara proporciona principalmente información de temperatura dentro de la cámara de la impresora y se encuentra en la parte superior de la puerta frontal de la impresora.

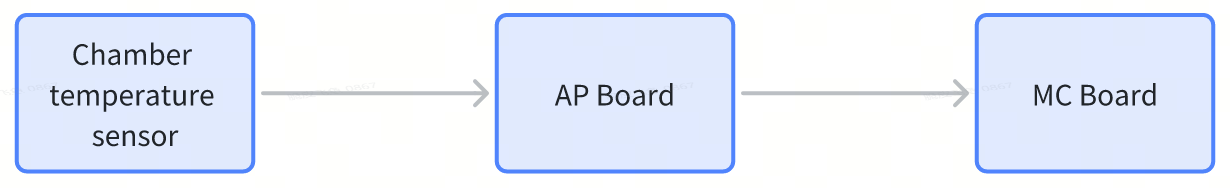

El sensor de temperatura de cámara está conectado a la placa MC a través de la placa AP. Este mensaje de error indica un posible problema de circuito abierto en el sensor de temperatura de cámara o en su ruta de señal.
Causas posibles
-
Conexión dañada o suelta entre el sensor de temperatura de cámara y la placa AP
-
Sensor de temperatura de cámara defectuoso
-
Conexión dañada o suelta entre la placa AP y la placa MC
Herramientas necesarias
- Llave hexagonal H2.0
- Multímetro (si está disponible)
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Solución de problemas

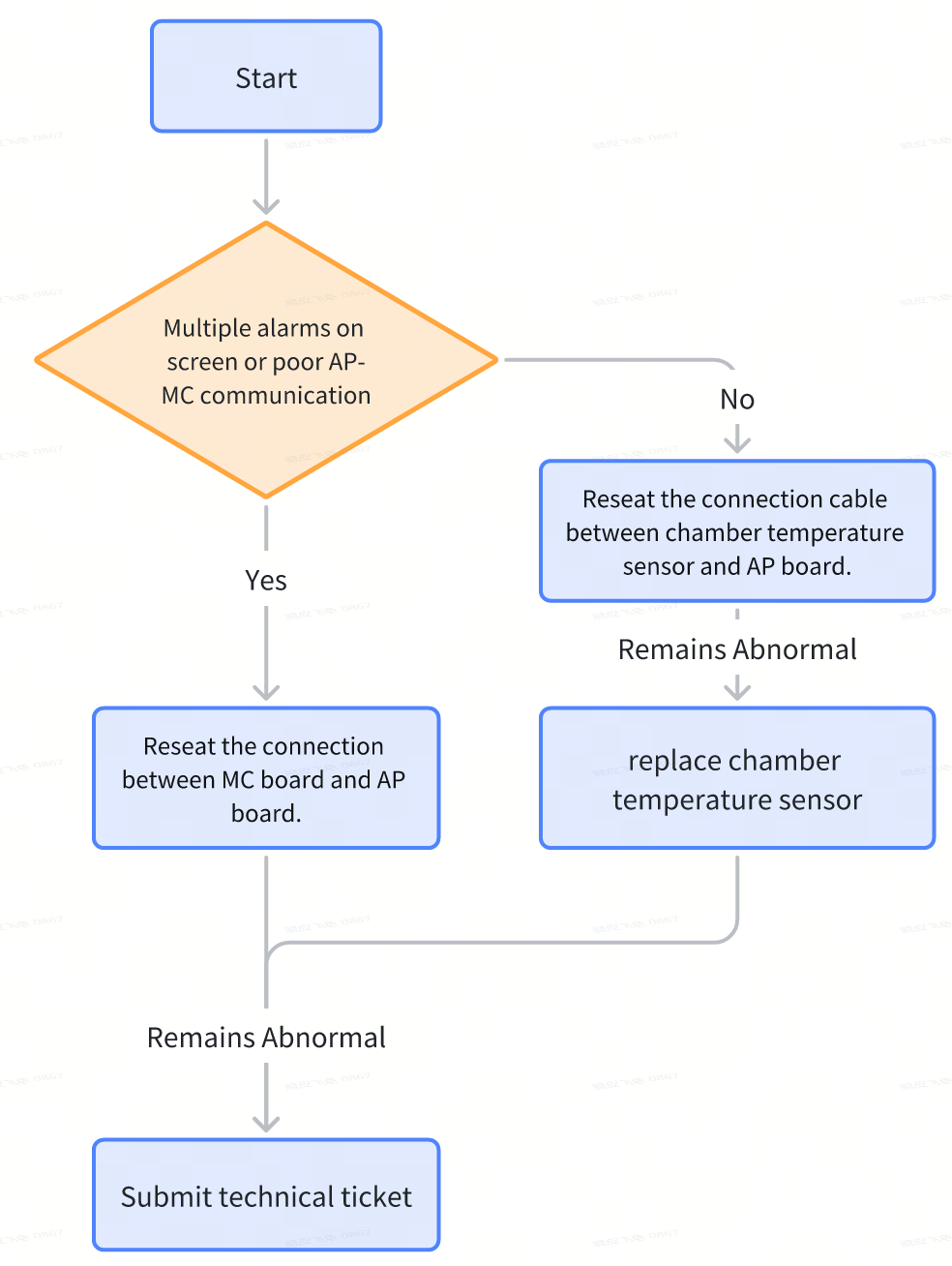

Proceso de solución de problemas
Paso 1 - Verificar alarmas múltiples en pantalla
-
Si no hay, continúe con el Paso 2 para solucionar problemas de conexión del sensor de temperatura de cámara y la placa AP.
-
Si hay, continúe con el Paso 3 para solucionar problemas de conexión de la placa AP a la placa MC.
Paso 2 - Solución de problemas de conexión del sensor de temperatura de cámara y la placa AP

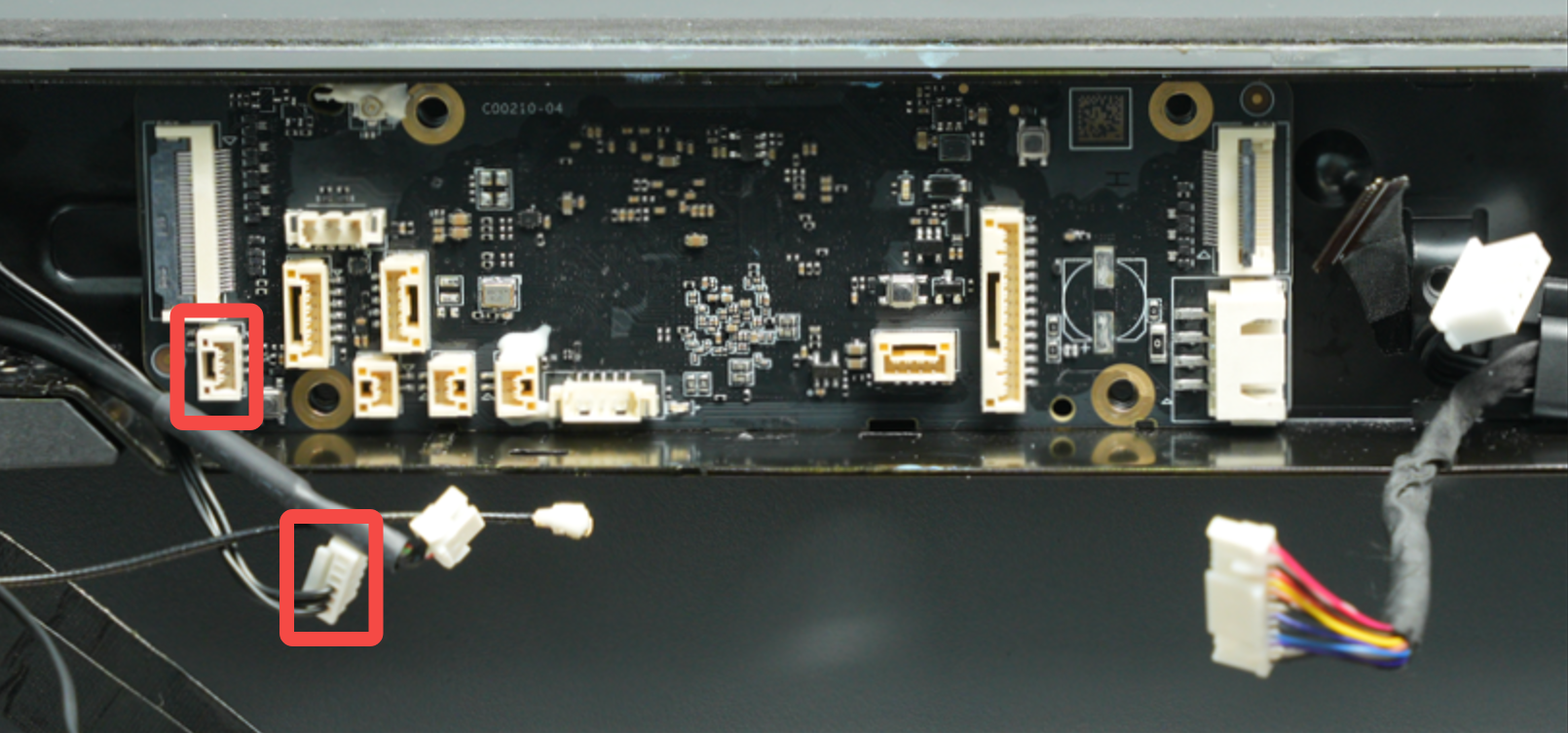

- Consulte reemplazar la placa AP del P2S, para retirar la cubierta de la placa AP y volver a colocar el conector de la placa AP del cable del sensor de temperatura de cámara como se muestra a continuación.

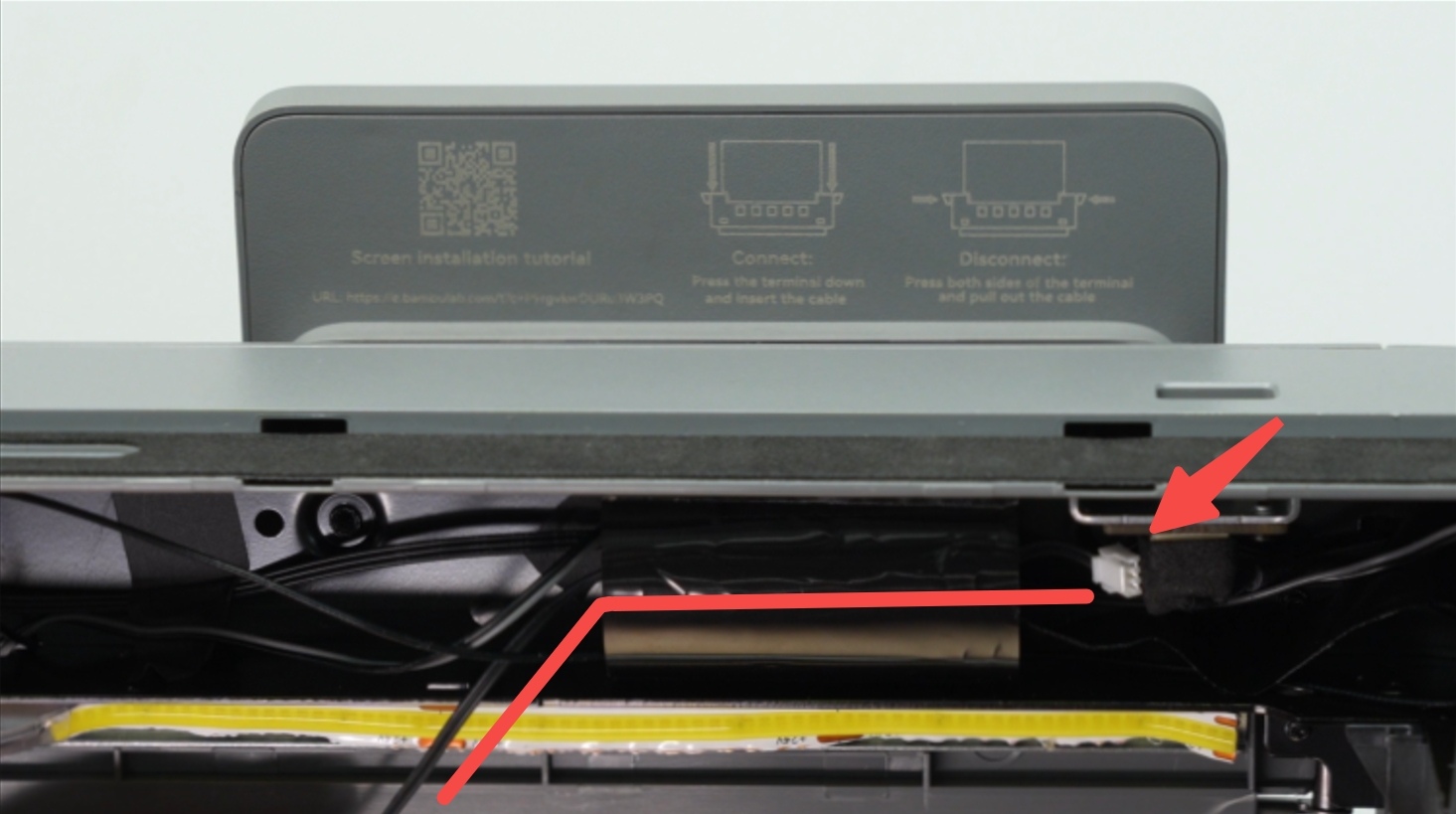

- Verifique si el cable del sensor de temperatura de cámara está dañado en el punto de paso a través de la viga frontal de la máquina.

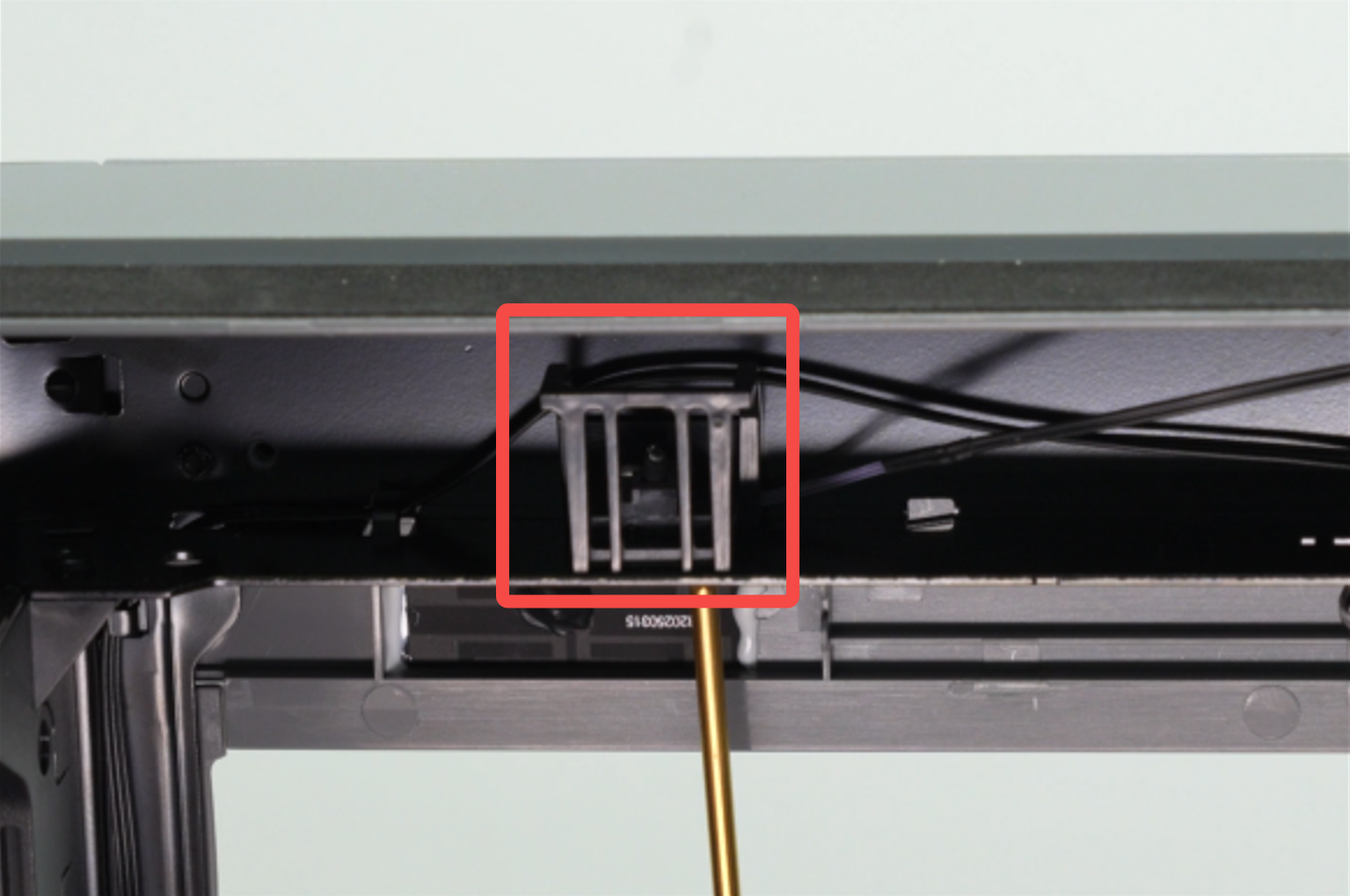

- Si está disponible un multímetro, mida la resistencia del sensor de temperatura de cámara para determinar si el sensor ha fallado.
En condiciones ambientales, el termistor (NTC) debe tener una resistencia de 100 kΩ. La resistencia del NTC depende fuertemente de la temperatura; la lectura de resistencia disminuye al aumentar la temperatura. Si la lectura está fuera del rango normal, el sensor está defectuoso y debe reemplazarse.
Consulte Guía de reemplazo del sensor de temperatura de cámara para el P2S para obtener instrucciones de reemplazo.
Nota: Los terminales de este resistor son relativamente pequeños, lo que puede requerir el uso de sondas más finas.
- Si no hay multímetro disponible y el problema persiste, consulte Guía de reemplazo del sensor de temperatura de cámara para el P2S para reemplazar el sensor de temperatura de cámara.
Paso 3 - Solución de problemas de conexión de la placa AP a la placa MC

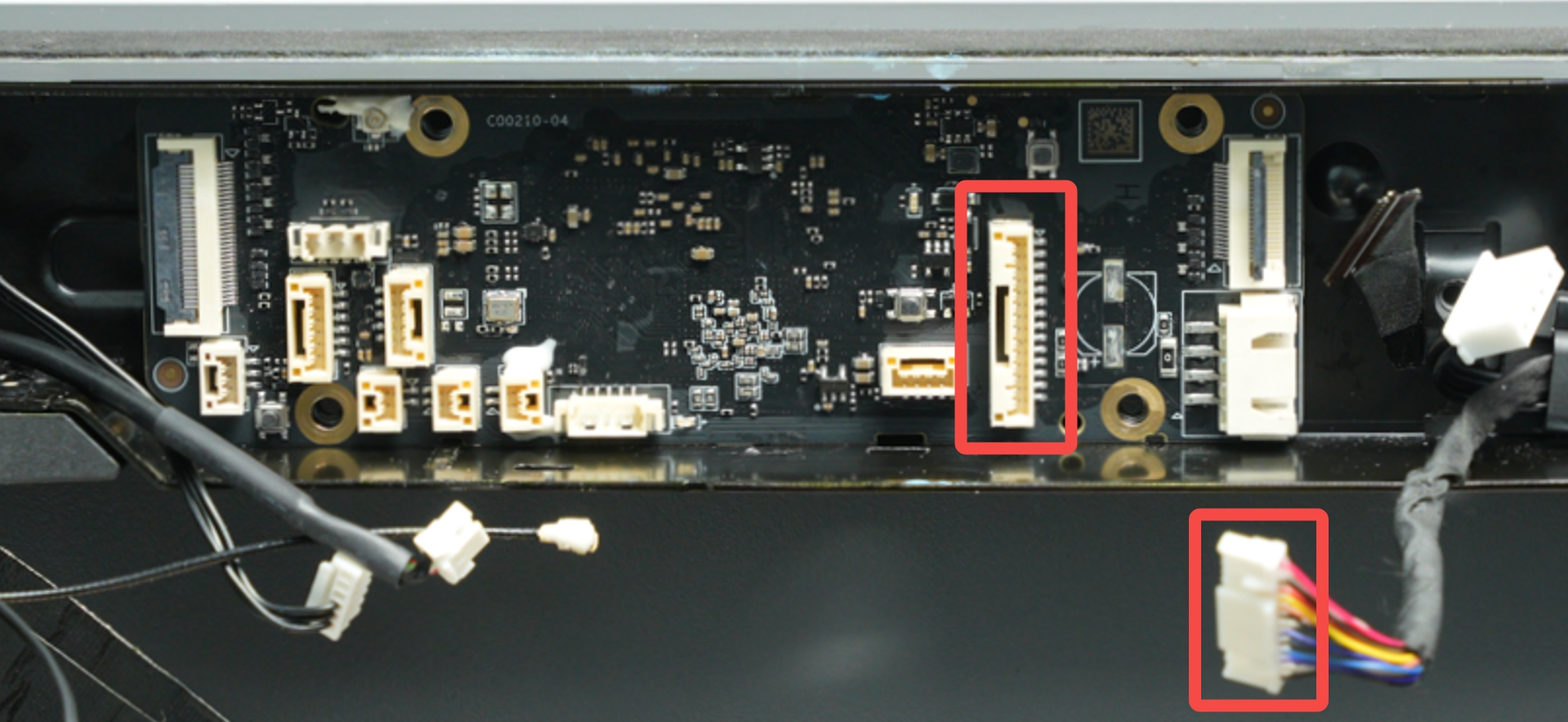

- Consulte reemplazar la placa AP del P2S, para retirar la cubierta de la placa AP y volver a colocar el conector del cable MC-AP en la placa AP.

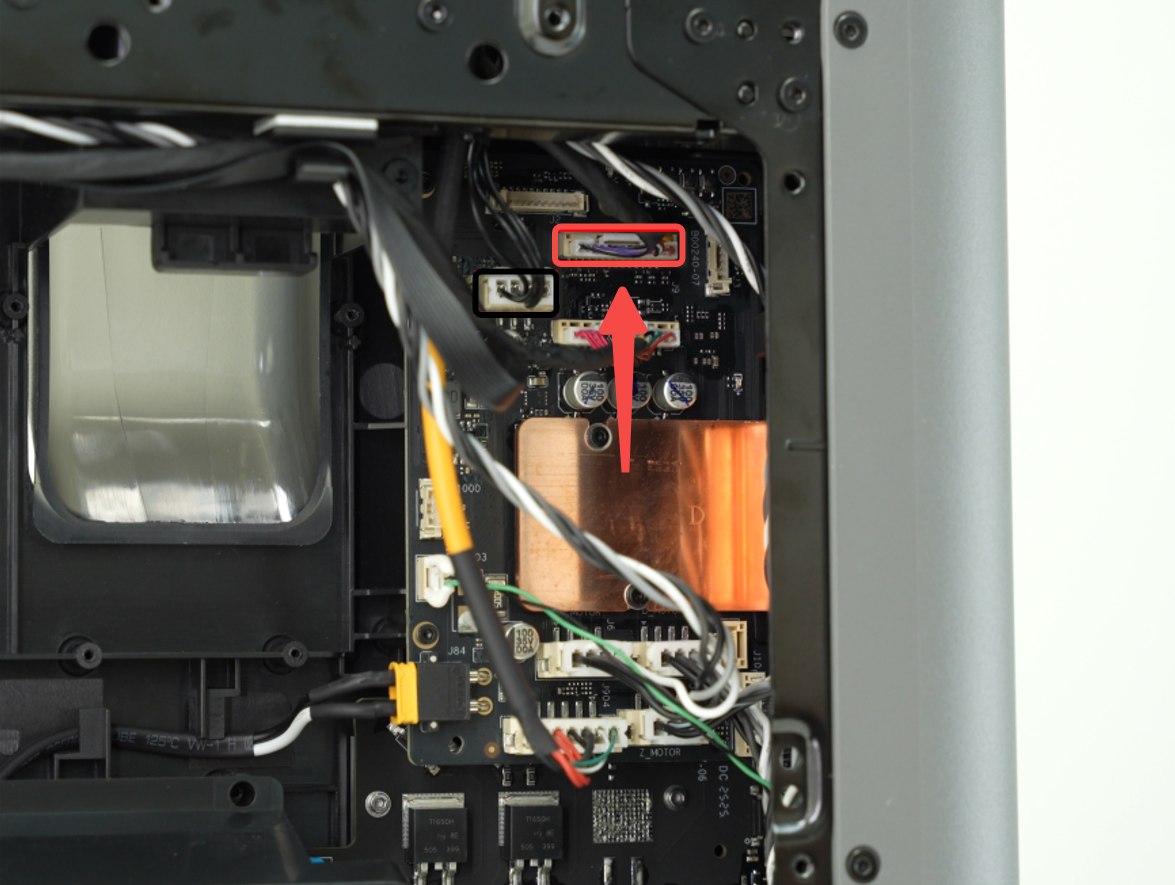

- Consulte Guía de reemplazo del panel trasero para el P2S, para retirar el panel trasero del P2S y volver a colocar el conector del cable MC-AP en la placa MC.

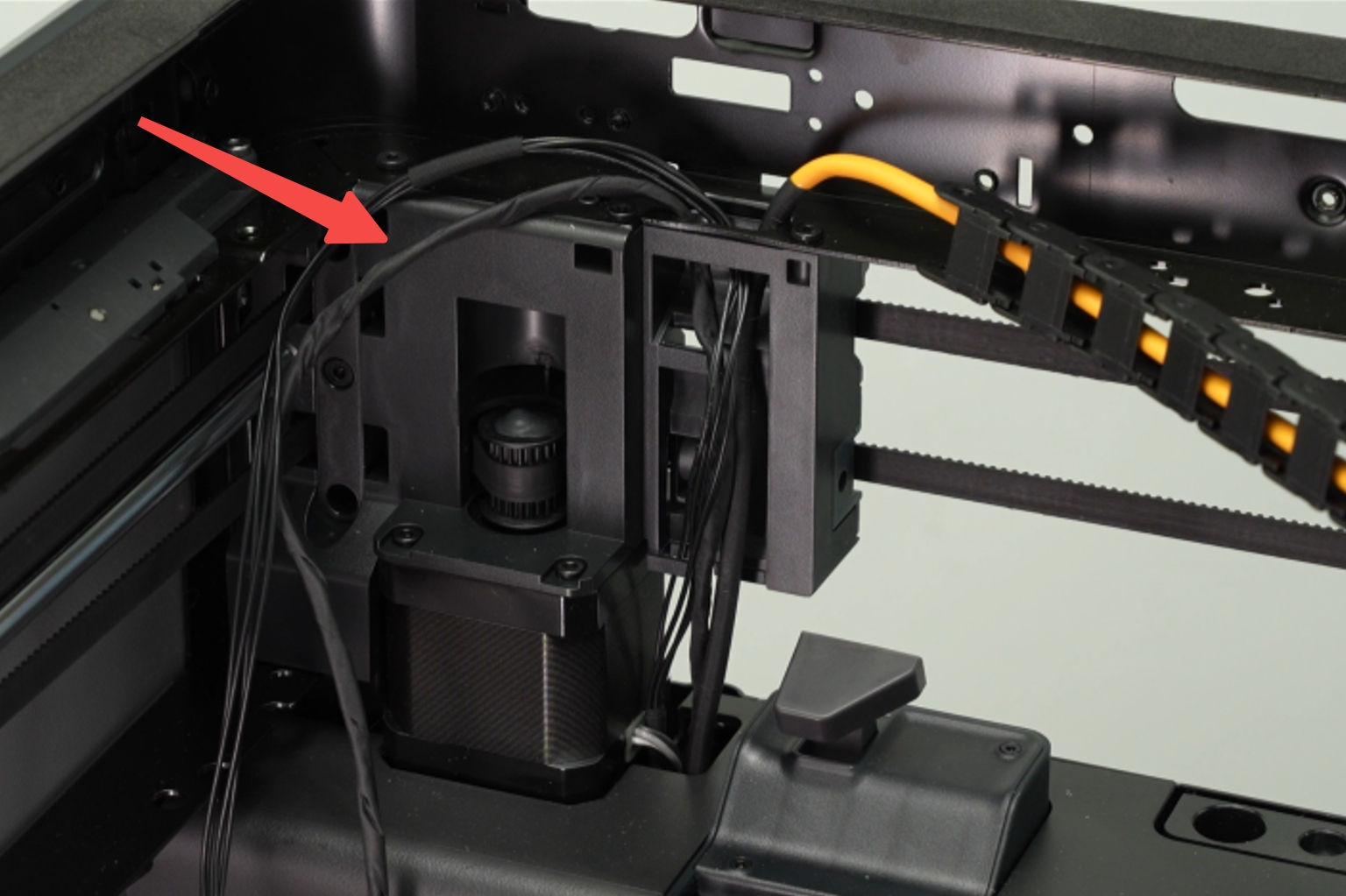

- Consulte reemplazar el cable MC-AP del P2S, para verificar si el cable MC-AP está dañado.
- Si el problema persiste, es posible que la placa MC esté defectuosa. Envíe un ticket técnico incluyendo los registros de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan todos el mismo tipo de fallo.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
