Descripción del problema
Durante el nivelado de la cama o el homing, si el cabezal no transmite datos dentro del tiempo especificado, el sistema interpreta esto como una pérdida de comunicación entre las placas MC y TH. Este error impide el homing y interrumpe el proceso de impresión.
Causas posibles:
- Conexión floja o mala conexión en el conector del sensor de corriente de eddy del extrusor (más común)
- Sensor de corriente de eddy del extrusor defectuoso
- Falla de comunicación entre las placas MC y TH

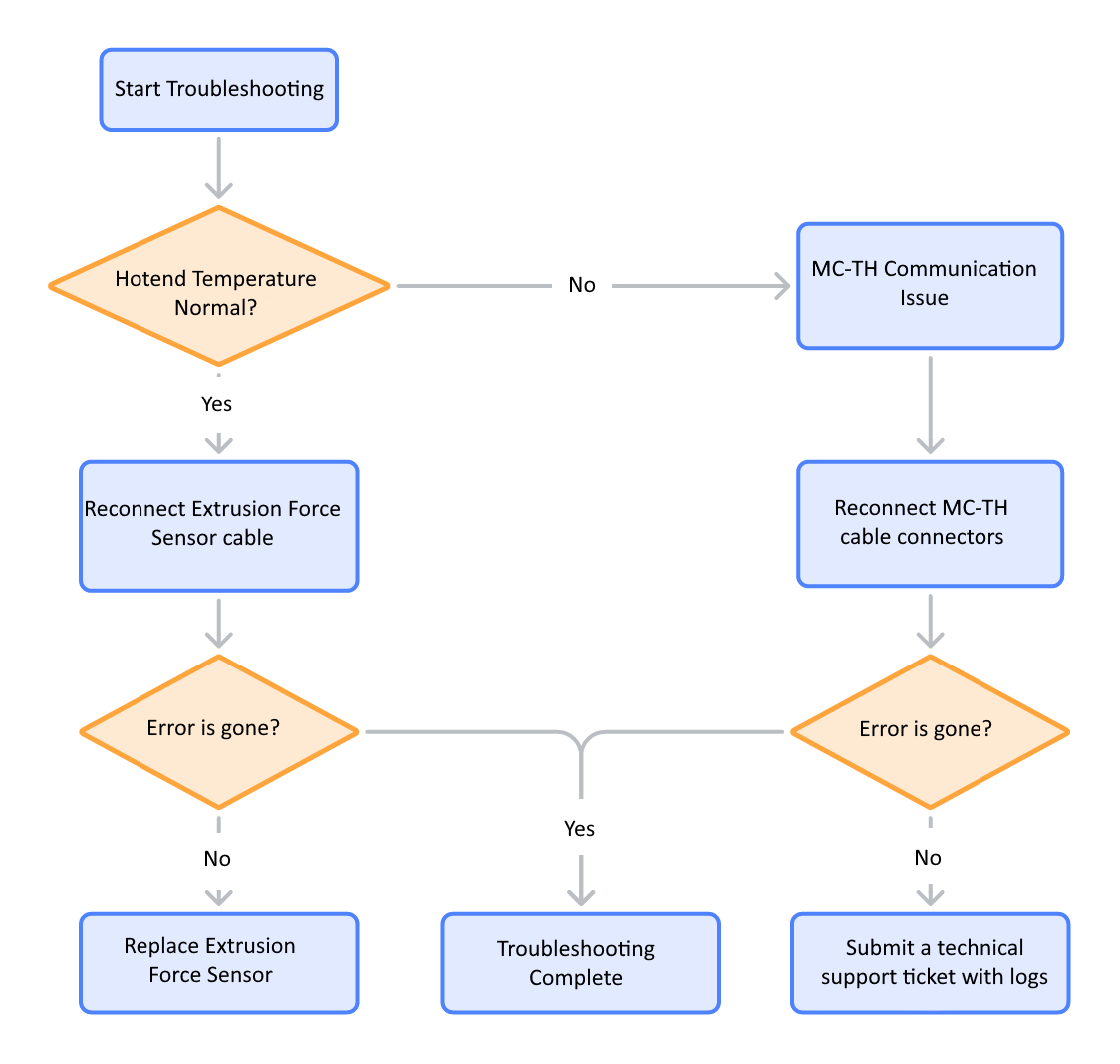

Diagrama de flujo de solución
Solucione la causa raíz de la anomalía del sensor de corriente de eddy del extrusor utilizando el diagrama de flujo a continuación.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Pinzas (cabeza plana)
Advertencia de seguridad
¡IMPORTANTE! Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica riesgo de choque eléctrico, cortocircuito y daño en la impresora o área circundante. Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado de no atrapar, dañar ni aplicar presión a cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta. Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Pasos de solución
Medidas de solución
Puede seguir los siguientes pasos en cualquier orden.

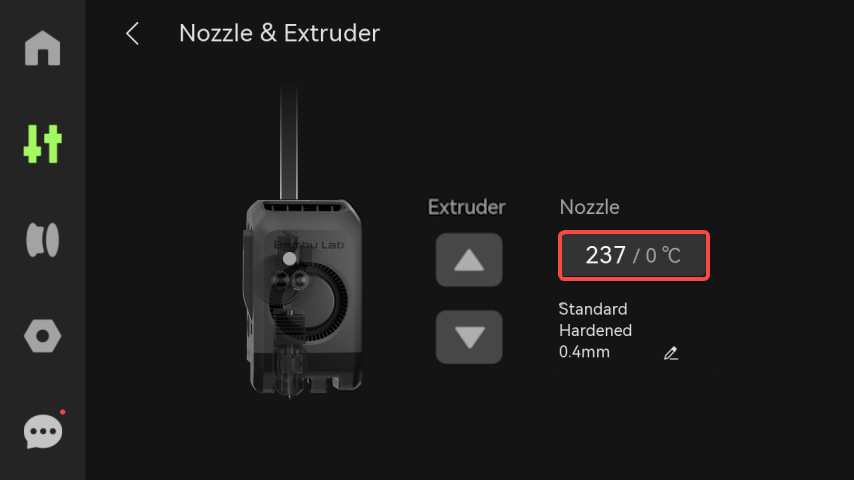

Paso 1: Verificar la visualización de la temperatura del hotend
- La visualización de la temperatura del hotend muestra 0: Esto indica un error de comunicación entre las placas MC y TH. Continúe con el Paso 2.
- La temperatura del hotend se visualiza normalmente: Esto significa que la comunicación entre las placas MC y TH es normal, y el problema puede estar en el sensor de corriente de eddy del extrusor o su cable de señal. Proceda al Paso 3.
Paso 2: Solución de problemas de comunicación MC-TH
Consulte Reemplazar la carcasa del cabezal P2S para retirar la carcasa del cabezal y exponer la placa TH. Verifique si el cable de conexión MC-TH en la placa TH está correctamente instalado y recoloque el conector si es necesario.
La imagen a continuación muestra la posición del cable MC-TH en la placa TH.
Consulte Reemplazar la placa trasera para retirar la placa trasera de la impresora. Verifique si el cable de conexión MC-TH en la placa MC está correctamente conectado y recoloque el conector si es necesario.
La imagen a continuación muestra la posición del cable MC-TH en la placa MC.
Después de reinstalar los componentes electrónicos del cabezal, regrese al Paso 1 para verificar la visualización de la temperatura del hotend. Si la visualización sigue siendo anormal, envíe un ticket para contactar al soporte técnico.
Paso 3: Verificar la conexión del sensor de corriente de eddy
Consulte la wiki Reemplazar el sensor de corriente de eddy P2S para recolocar el conector.
Método de retiro del conector: Sostenga la base del conector y tire en dirección perpendicular al PCB para desconectar el conector del sensor de corriente de eddy.
Conecte nuevamente el conector del sensor de corriente de eddy (N.º 1) a su puerto en la placa TH y inserte completamente.
Vuelva a aplicar la cinta y la espuma.
Paso 4: Reemplazo del sensor de corriente de eddy del extrusor
Consulte la wiki Reemplazar el sensor de corriente de eddy P2S para retirar y reemplazar el sensor de corriente de eddy del extrusor.
Paso 5: Volver a probar con la operación de homing
Después del reemplazo, inicie una operación de homing desde la pantalla táctil. Si la alerta HMS no reaparece, el problema se ha resuelto. Si la misma alerta HMS ocurre nuevamente, el problema no se ha resuelto.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
