Soporte del tubo PTFE
El soporte del tubo PTFE está montado en la parte trasera del P2S para proporcionar una fijación segura del tubo PTFE (también conocido como tubo Bowden), que ofrece una ruta de baja fricción para el filamento hacia la impresora.
Cuándo utilizar esta guía
- Daño o funcionamiento incorrecto del acoplamiento de tubo PTFE con muelle
- Daño en el soporte de plástico en sí
Herramientas y materiales requeridos

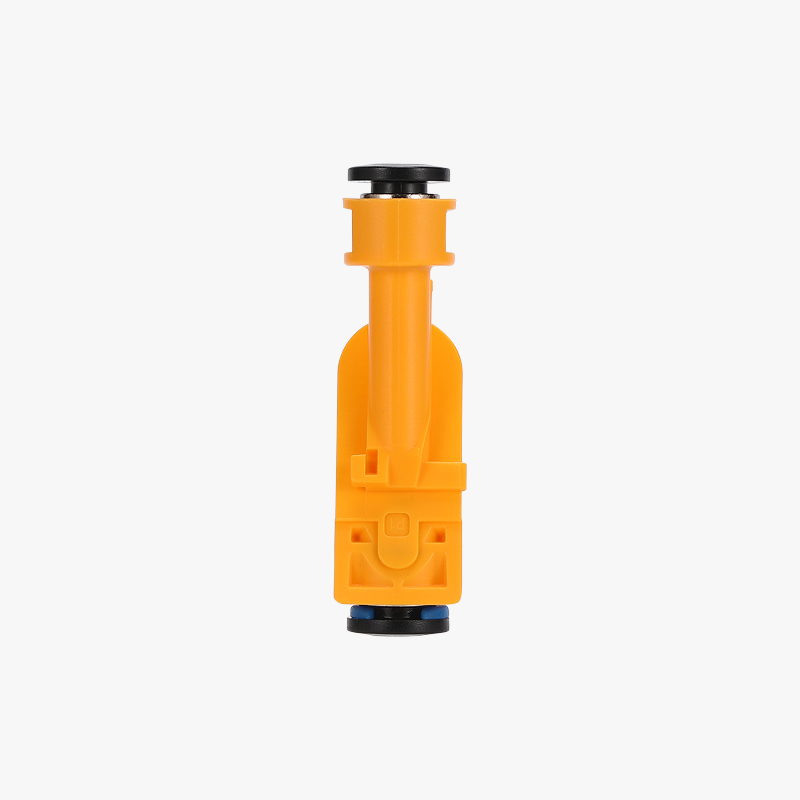

- Soporte del tubo PTFE nuevo
Advertencia de seguridad
IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Consejo de instalación: Retire cualquier filamento que pueda estar alimentado en la impresora antes de comenzar este proceso, ya que el filamento aún en el tubo interferirá con el reemplazo correcto del soporte.
Retirando el soporte del tubo PTFE

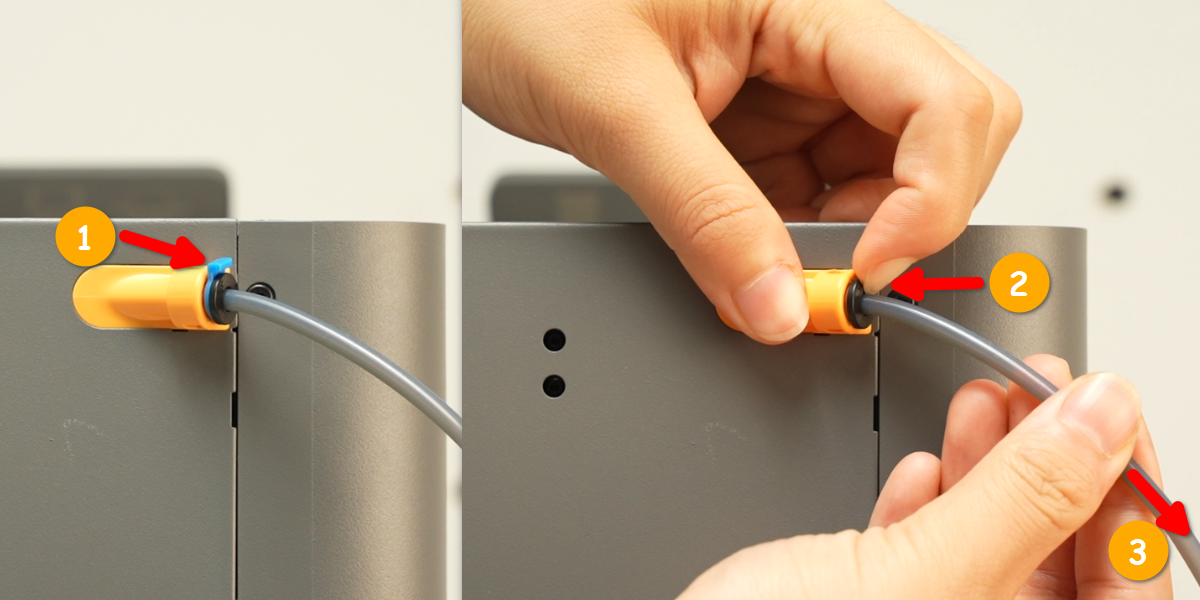

Paso 1: Retirar el tubo PTFE
Retire el clip azul del acoplamiento de tubo PTFE, comprima el acoplamiento de tubo PTFE y extraiga el tubo PTFE del acoplamiento.
Paso 2: Retirar el soporte del tubo PTFE
Deslice el soporte hacia la derecha para desbloquearlo y poder retirarlo del chasis de la impresora.

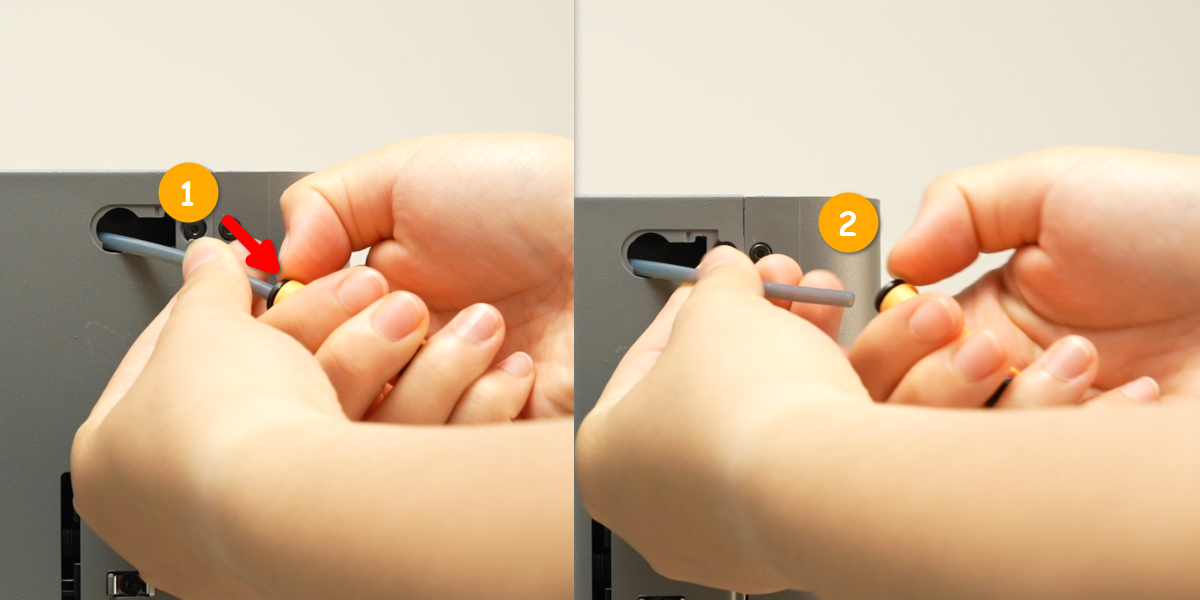

Comprima el acoplamiento de tubo PTFE en el otro lado del soporte y retire el soporte del tubo PTFE interno.
Instalando el soporte del tubo PTFE

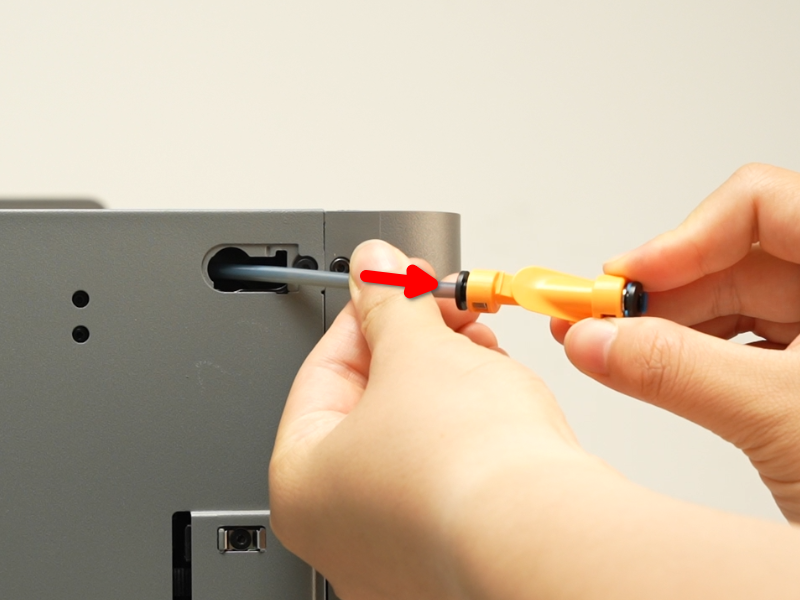

Paso 1: Conectar el tubo PTFE interno
Conecte el soporte del tubo PTFE de repuesto al tubo PTFE interno presionándolo en el acoplamiento interno del tubo PTFE hasta que no pueda insertarse más. Observe la orientación correcta del soporte en la imagen siguiente.
Paso 2: Instalar el soporte del tubo PTFE
Con el tubo PTFE interno conectado, inserte el soporte en el chasis de la impresora a través de la parte más grande del agujero del soporte. Luego, incline el soporte de manera que su brida quede alineada con la depresión alrededor del agujero y deslícelo de derecha a izquierda para bloquearlo en su posición.

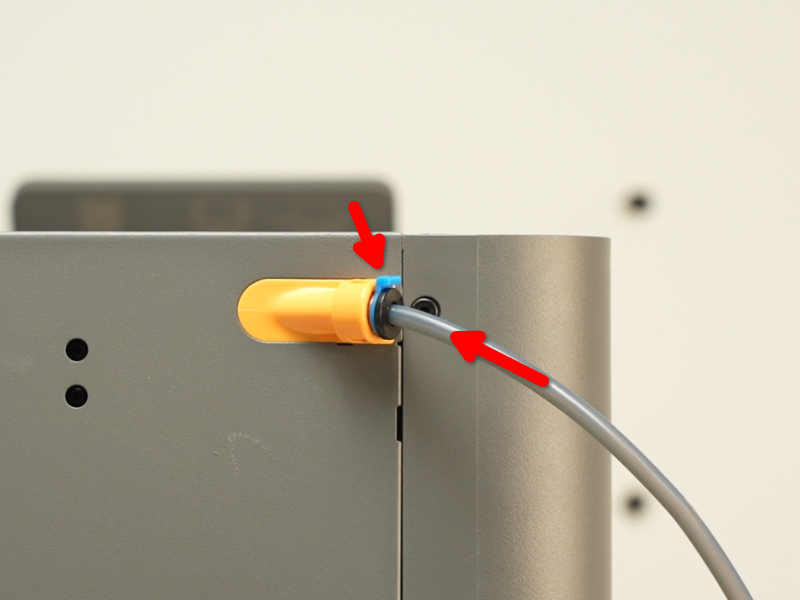

Conecte el tubo PTFE externo al soporte presionándolo en el acoplamiento externo del tubo PTFE hasta que no pueda insertarse más. Reemplace el clip azul alrededor del acoplamiento de tubo PTFE para asegurarlo en la posición bloqueada.
Verificación de funcionamiento
Mueva ligeramente el tubo PTFE interno, el soporte en sí y el tubo PTFE externo para asegurar que todo esté fijado. Alimente filamento a través del tubo PTFE externo y asegúrese de que llegue hasta el cabezal sin obstrucción.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
