Descripción del fallo
Al descargar o cambiar el filamento, el cabezal se mueve lentamente hacia el pistón del cortador, presiona la palanca del cortador y acciona el cortador para cortar el filamento. Después de completar la acción de corte, la palanca del cortador volverá automáticamente. Dentro de la palanca del cortador hay un imán, y dentro del cabezal hay un sensor Hall. La impresora utiliza el sensor Hall para detectar la posición de la palanca del cortador y determinar si la acción de corte ha finalizado. Si, después de que el cabezal se mueva una cierta distancia, el sensor Hall detecta que la palanca del cortador no ha alcanzado la posición objetivo, aparecerá este mensaje de error.

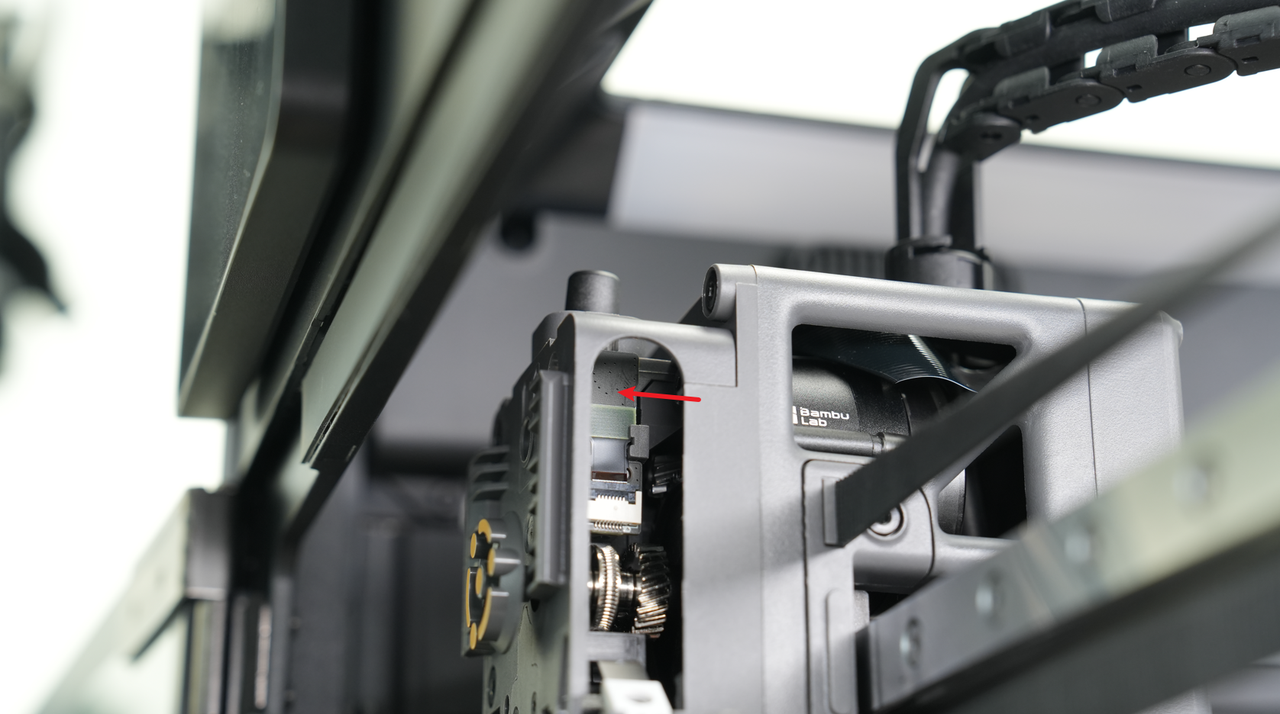

La estructura del cortador de H2S se muestra en las siguientes figuras:
Este fallo suele deberse a las siguientes causas:
-
Instalación incorrecta del imán o sensor, o mala conexión del conector del sensor;
-
Pérdida de pasos del motor XY, lo que provoca una posición incorrecta del cabezal.
Solución de problemas
Paso 1 Verificar el imán, sensor y cables de conexión

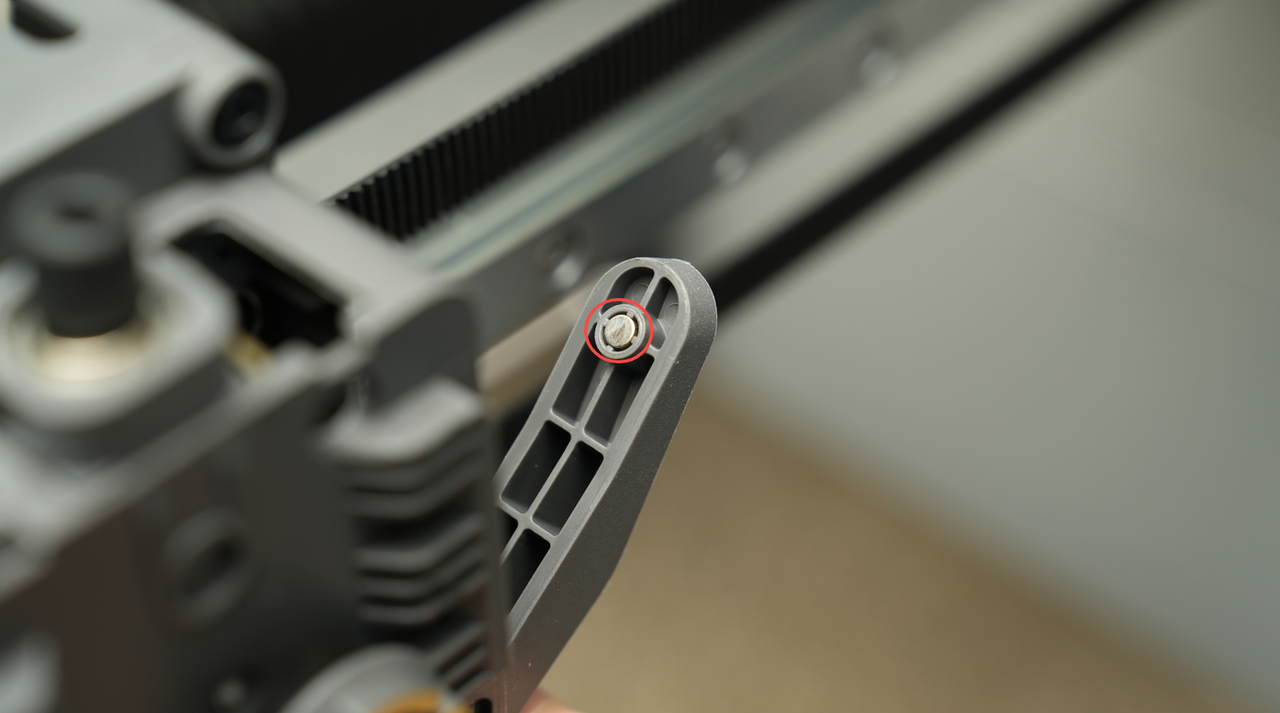

Verifique si el imán del cortador está instalado correctamente.

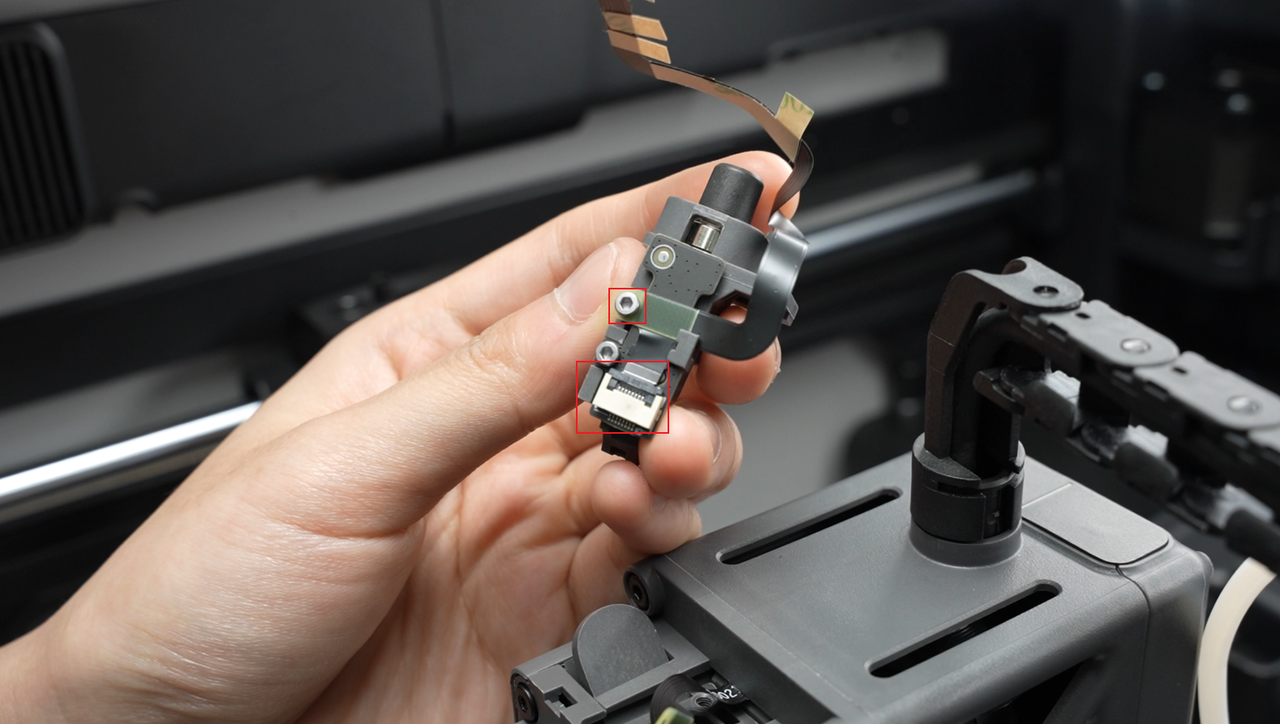

Consulte la wiki Reemplazar el conjunto de sensor de filamento del extrusor H2S para retirar el conjunto de sensor de filamento del extrusor, verifique si el cable Hall está suelto y conéctelo nuevamente si está suelto.

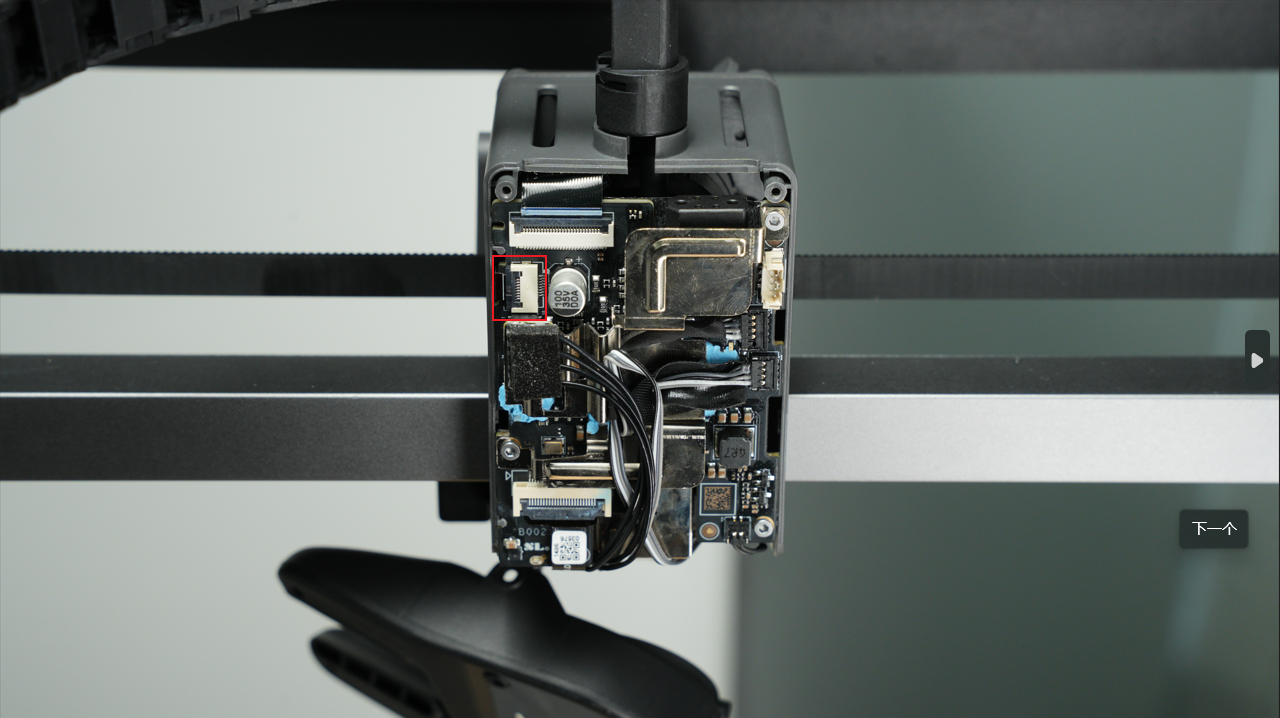

Una vez confirmada la conexión normal del cable en el conjunto de sensor de filamento del extrusor, consulte la wiki Reemplazar la placa TH de H2S para aflojar la cubierta trasera del cabezal, exponer la placa TH, verificar si el cable del sensor de filamento del extrusor en la placa TH está suelto y conéctelo nuevamente si está suelto.
Paso 2 Verificar pérdida de pasos del motor XY
Puede activar la función de grabación de video para comprobar si el cabezal choca con objetos extraños durante la impresión y provoca pérdida de pasos: Activar la función de grabación de video y exportar video.
Si el modelo impreso no presenta desalineación entre capas debido a pérdida de pasos, puede reiniciar la impresora para activar la función "Reanudar impresión después de apagar" y regresar a la página de inicio para continuar la impresión.
Códigos equivalentes
Los siguientes códigos HMS representan todos el mismo tipo de fallo.
