Descripción del problema
Función de las válvulas de escape
Tanto el AMS HT como el AMS 2 Pro contienen dos válvulas de escape, que pueden abrirse y cerrarse de forma independiente para controlar el modo de circulación del aire durante el proceso de secado del AMS. Cuando ambas válvulas están cerradas, el sistema opera en modo de circulación interna, aumentando rápidamente la temperatura de la cámara. Cuando ambas válvulas están abiertas, el sistema cambia al modo de circulación externa, expulsando rápidamente el aire húmedo desde el interior del AMS.
Principio de funcionamiento de las válvulas de escape
La válvula de escape está accionada por un electroimán. Al energizar el electroimán y controlar la dirección de la corriente, la válvula puede abrirse o cerrarse. Un sensor Hall monitorea si la válvula funciona correctamente.
Método de detección
Cada vez que se inicia el secado en el AMS HT o AMS 2 Pro, se realiza una detección de fallos en las válvulas. Esta prueba verifica la resistencia de la bobina y el estado operativo de las válvulas. Si se detecta una resistencia anómala en la bobina, se muestra un error. El rango de resistencia normal para la bobina de la válvula está entre 5 y 15 ohmios.
Fenómenos:
-
"Válvula de escape x circuito abierto" indica una resistencia excesivamente alta en la bobina de la válvula, sugiriendo un posible fallo de circuito abierto.
-
La HMS muestra: "Válvula de escape x circuito abierto, posiblemente debido a mala conexión del conector."
Impacto:
-
La válvula de escape no puede abrirse o cerrarse normalmente.
-
El proceso de secado entra en modo de fallo, indicado por un efecto de luz parpadeante roja. El calentamiento se detiene mientras los ventiladores continúan funcionando.
Herramientas, equipos y materiales
- Llave hexagonal H1.5
- Llave hexagonal H2.0
Solución de problemas
Paso 1. Reconectar el cable de la válvula.

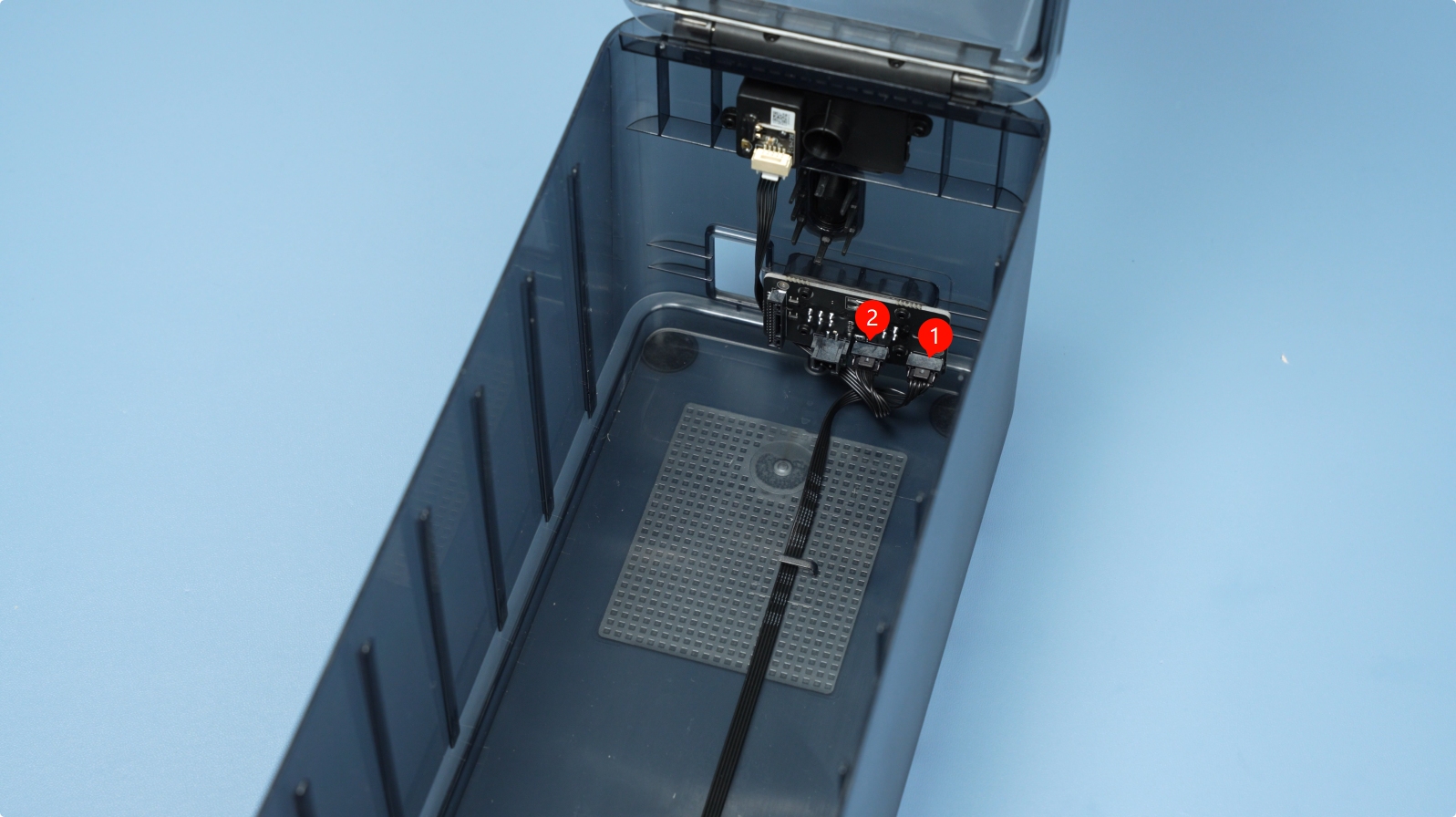

AMS 2 Pro
Desconecte y reconecte firmemente el cable que conecta la válvula de escape a la placa principal para asegurar una conexión adecuada. Para instrucciones detalladas, consulte Reemplazar placa de alimentación del AMS 2 Pro y Reemplazar ensamblaje de entrada de aire/ventilación del AMS 2 Pro.
Si el problema persiste después de desconectar y reconectar, desconecte ambos cables y conéctelos a la otra toma. Observe si el mensaje de error cambia de "válvula 1" a "válvula 2". Si es así, reemplace el ensamblaje de la válvula. Si el mensaje de error sigue siendo "válvula 1 no conectada", reemplace la placa de alimentación.

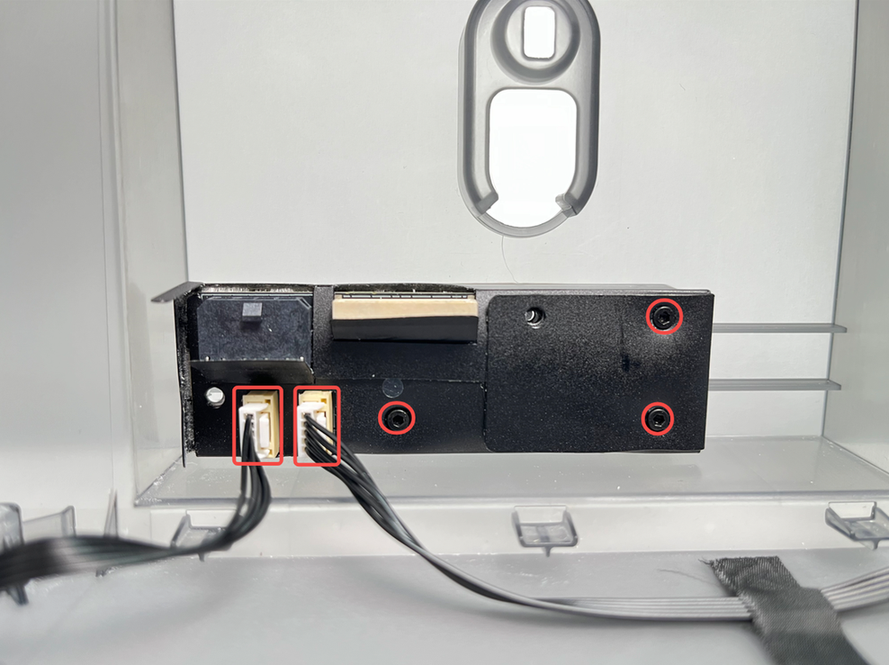

AMS HT
Desconecte y reconecte firmemente el cable que conecta la válvula de escape a la placa principal para asegurar una conexión adecuada. Para instrucciones detalladas, consulte Guía de desmontaje y montaje del AMS HT.
Si el problema persiste después de desconectar y reconectar, desconecte ambos cables y conéctelos a la otra toma. Observe si el mensaje de error cambia de "válvula 1" a "válvula 2". Si es así, reemplace el ensamblaje de la válvula. Si el mensaje de error sigue siendo "válvula 1 no conectada", reemplace la placa de alimentación.
Paso 2. Reemplazar el ensamblaje de la válvula.
Para instrucciones detalladas de reemplazo, consulte Reemplazar ensamblaje de entrada de aire/ventilación del AMS 2 Pro o Guía de desmontaje y montaje del AMS HT para reemplazar el ensamblaje de la válvula.
Paso 3. Reemplazar la placa de alimentación del AMS.
Para instrucciones detalladas de reemplazo, consulte Reemplazar placa de alimentación del AMS 2 Pro o Reemplazar placa de alimentación del AMS HT para reemplazar la placa de alimentación del AMS.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
