Placa de alimentación AMS HT

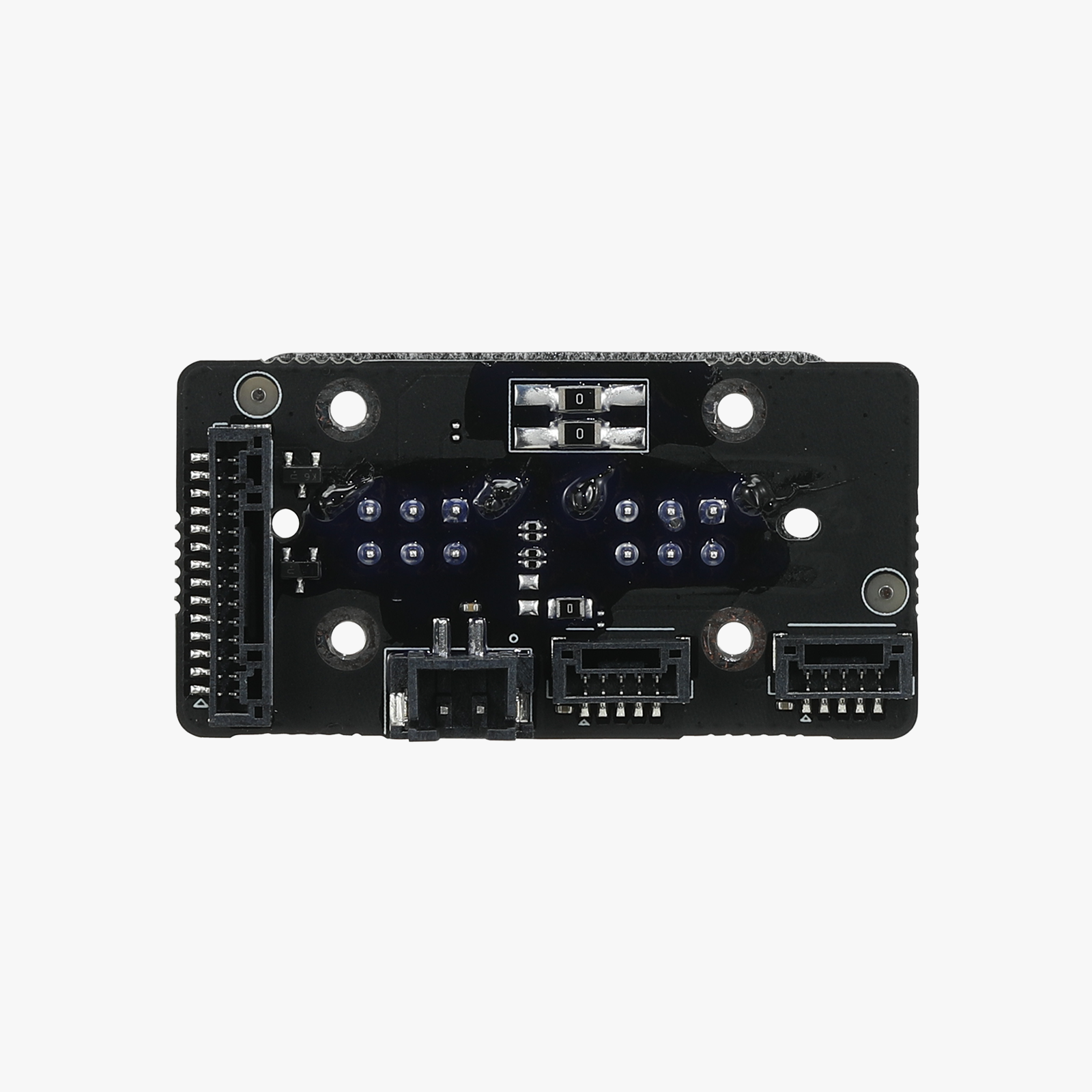

La placa de alimentación AMS HT es una placa de circuitos instalada en la parte trasera del AMS HT. Recibe alimentación DC de la impresora y la transfiere a la placa principal del AMS HT, además de servir como interfaz de comunicación entre los módulos.
Modelo aplicable
AMS HT
Cuándo reemplazar
-
La salida de potencia de la placa de interfaz del AMS HT es normal, y los cables de alimentación de 4 pines/6 pines están conectados correctamente, pero el AMS HT aún no arranca.
-
Hay marcas visibles de quemaduras o daños en la placa de alimentación.
-
Los conectores o componentes de la placa de alimentación están dañados.
Herramientas y materiales requeridos
- Placa de alimentación AMS HT nueva
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Antes de comenzar la operación, asegúrese de que el AMS haya sido desconectado de la impresora.
Retirar la placa de alimentación antigua
1. Retirar el tubo PTFE de la parte trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego retire el tubo PTFE.
2. Retirar el eje de soporte impulsado y activo
Primero, retire el Eje de soporte impulsado y el Eje de soporte activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamiento.
3. Retirar el chasis principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante lentamente el conjunto del chasis principal hacia arriba.
Después de abrir la brecha, levante el conjunto del chasis principal. Nota: Los cables están conectados—evite operaciones forzadas.
Desbloquee la lengüeta del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la Placa de alimentación AMS HT.
Retire el cable de la toma de alimentación a la placa principal. Presione la lengüeta de liberación y extraiga el conector.
4. Retirar la placa de alimentación AMS HT
Desconecte los dos cables del Unidad de entrada de aire, retire los cuatro tornillos de la placa de alimentación (BT2×5) y retire suavemente la placa de alimentación.
Instalar la nueva placa de alimentación
1. Instalar la placa de alimentación AMS HT
Coloque la placa de alimentación con el lado de tres conectores hacia abajo. Fíjela con cuatro tornillos (BT2×5). Conecte los cables de la Unidad de entrada de aire: el inferior al #1, el superior al #2.
2. Instalar el chasis principal del AMS HT
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de la toma de alimentación a la placa principal e instale de nuevo el manguito aislante.
Nota: La polaridad no es relevante aquí.
Conecte el cable de la pantalla frontal y fíjelo en el canal.
Enganche los cables sobresalientes con los dedos e instale el chasis principal en la cubierta inferior.
Asegure que el chasis principal esté completamente asentado y fíjelo con dos tornillos inferiores (BT3×8).
3. Instalar los ejes de soporte activo e impulsado
Presione el Eje de soporte activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro del chasis principal.
Presione el Eje de soporte impulsado en el chasis principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
4. Insertar el tubo PTFE en la parte trasera del AMS HT
Introduzca el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del dispositivo
Conecte el cable de alimentación, fije el AMS HT a la impresora y encienda la alimentación. Desde la pantalla de la impresora, inicie el proceso de carga de filamento del AMS HT. Si la carga del filamento se completa sin mensajes de error, el reemplazo está completo.
Si ocurren errores, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, contacte al equipo de soporte de Bambu Lab para obtener asistencia adicional.
