AMS HT
Este documento proporciona orientación y precauciones para el desmontaje completo y montaje del AMS HT. Los procedimientos para reemplazar componentes durante el desmontaje también se pueden consultar aquí.
Lista de componentes
Herramientas y materiales requeridos
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 50 minutos
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de forma oportuna y brindar la asistencia que necesitas.
Guía de desmontaje
1. Retirar el tubo PTFE del reverso del AMS HT
Presione el botón de liberación del tubo PTFE en el reverso del AMS HT para desbloquear el conector, luego retire el tubo PTFE.
2. Retirar la estructura principal del AMS HT
Primero, retire el eje de soporte impulsado y el eje de soporte activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamiento.
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente el conjunto de la estructura principal hacia arriba.
Después de abrir la brecha, levante el conjunto de la estructura principal. Nota: Los cables están conectados—evite operaciones forzadas.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retire el cable de conector de alimentación a placa principal. Presione la bisagra de liberación y extraiga el conector.
3. Retirar la placa principal del AMS HT
Afloje los tres tornillos de la placa principal (BT2×5) y deslice la placa fuera de su ranura.

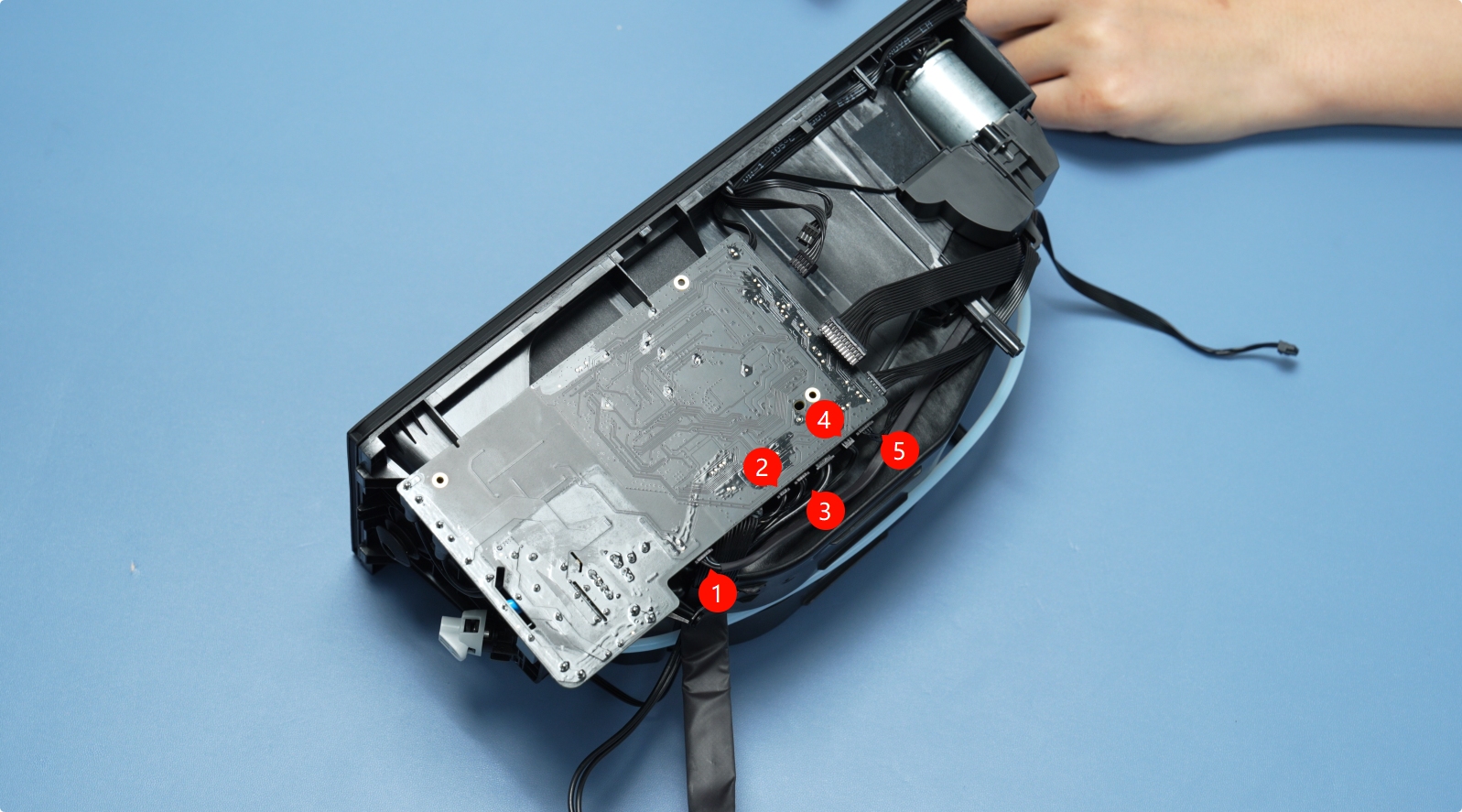

Desconecte los cuatro cables de la placa en orden.
Retire los cinco cables en la parte inferior.
Desconecte el cable del calentador retirando primero la funda aislante, presionando la bisagra de liberación y luego extrayendo suavemente el cable.
Retire el tornillo de retención (BT3×5) y saque la placa principal.
4. Retirar la unidad de alimentador
Primero, retire el tubo PTFE entre el alimentador y la salida.
Retire los cuatro tornillos del alimentador (BT2×8) y saque los cables del alimentador del canal de cables.
Presione el botón de liberación de material para empujar hacia afuera el alimentador.
Retire los dos tornillos del motor del alimentador (M2.5×8).
Retire el motor del alimentador y engranaje de accionamiento, asegurándose de guardar el engranaje de accionamiento para evitar pérdidas.
5. Retirar el montaje de retracción de filamento
Retire los dos tornillos de la cubierta de brazo (BT2×5) y saque la cubierta de brazo.
Atrape ambos lados del montaje de brazo y levántelo lentamente.
Retire los dos tornillos del motor de retracción (M3×5) y deslice el motor hacia afuera.
6. Retirar el sensor Hall de estado de la tapa

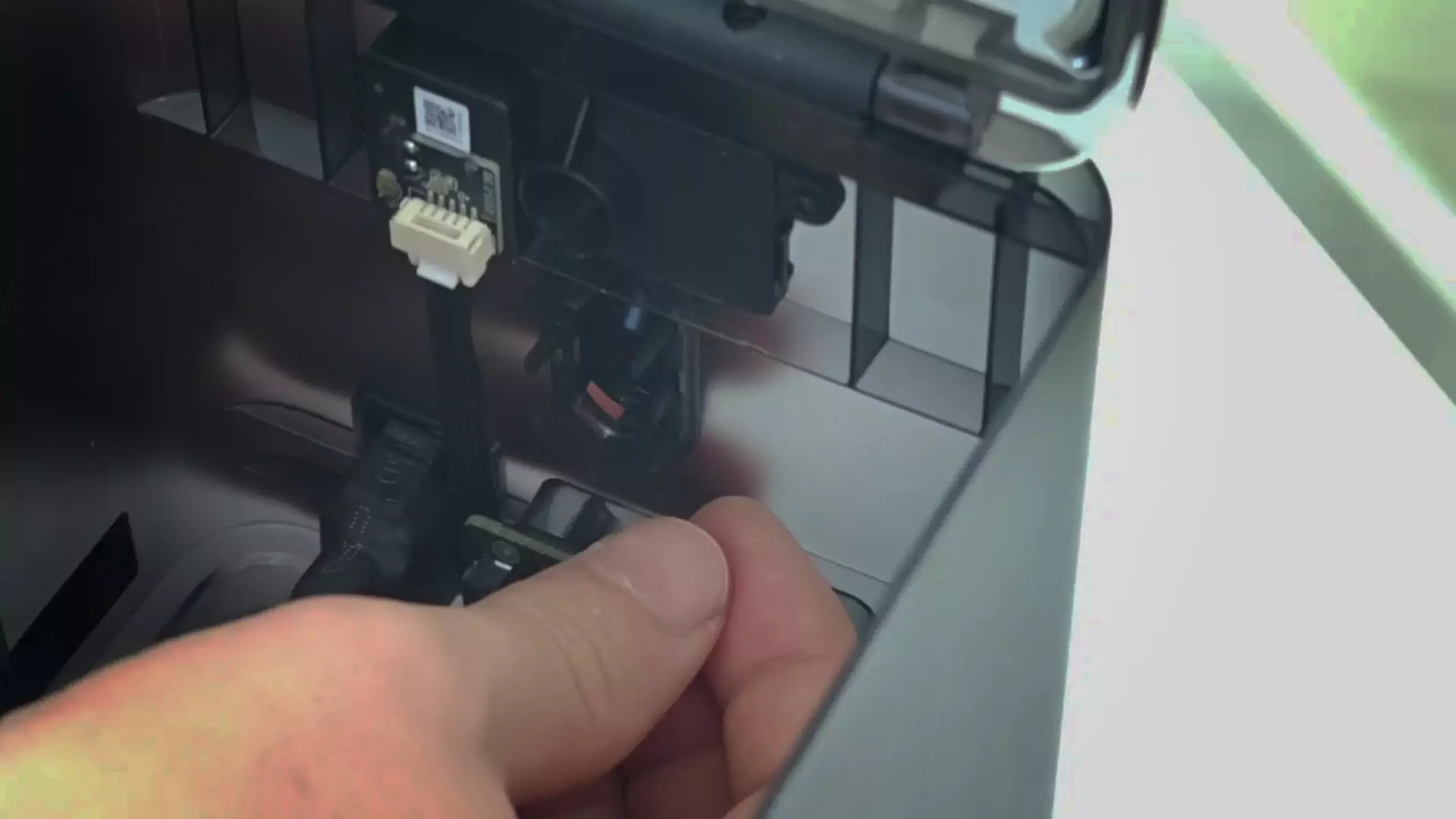

Empuje la bisagra de fijación hacia atrás, luego retire la placa del sensor Hall de la tapa.
7. Retirar la bobina RFID
Retire el tornillo RFID (BT2×5) y tire suavemente la bobina RFID.
8. Retirar el montaje del sensor Hall del alimentador
Retire los dos tornillos del sensor Hall (BT2×5) y saque el sensor.
9. Retirar la unidad de calentamiento del AMS HT
Retire los cuatro tornillos (BT2×6) en ambos lados.

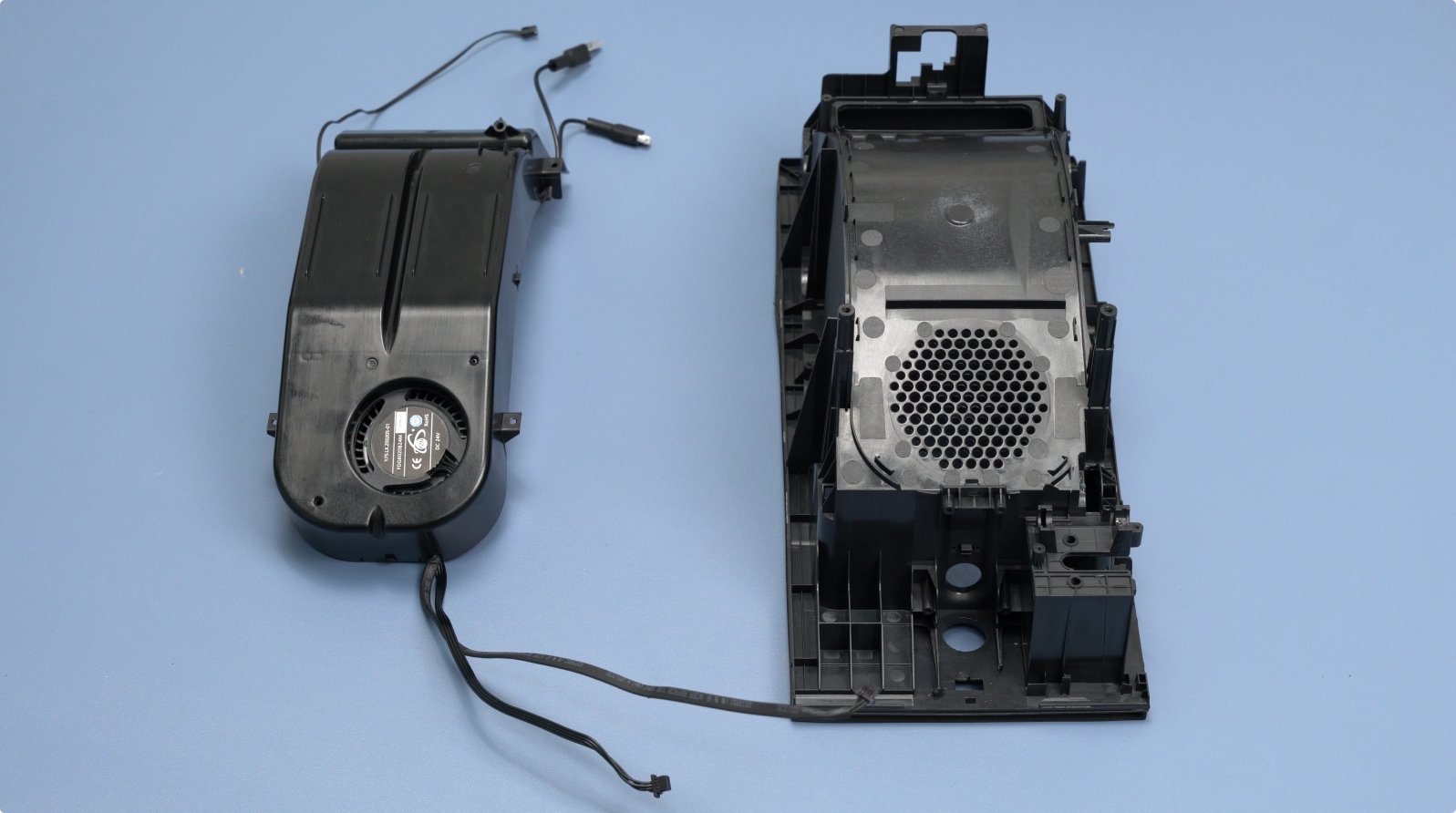

Use un destornillador H1.5 para liberar las bisagras laterales, luego levante la unidad de calentamiento.
10. Retirar el conector de alimentación
Presione la bisagra del conector de alimentación y deslízala hacia atrás para retirarla junto con el cable.
Nota: El conector de alimentación tiene bisagras elásticas en ambos extremos. Presione ambas bisagras simultáneamente para liberarlo.
11. Retirar la placa de alimentación del AMS HT

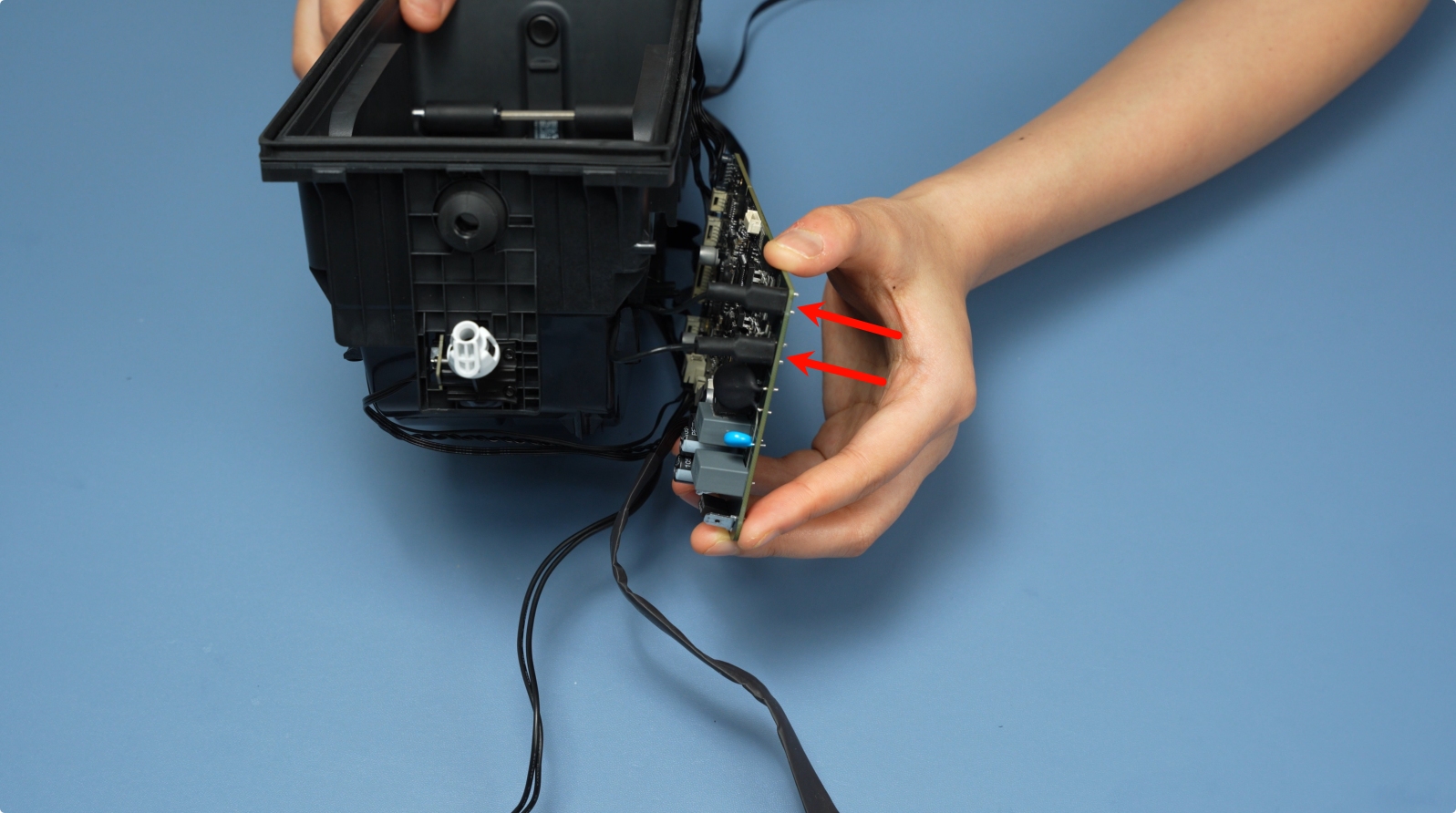

Desconectar los dos cables de la Unidad de Entrada de Aire, cable #1 para entrada de aire y cable #2 para salida de aire, retirar los cuatro tornillos de la placa de alimentación (BT2×5) y retirar suavemente la placa de alimentación.

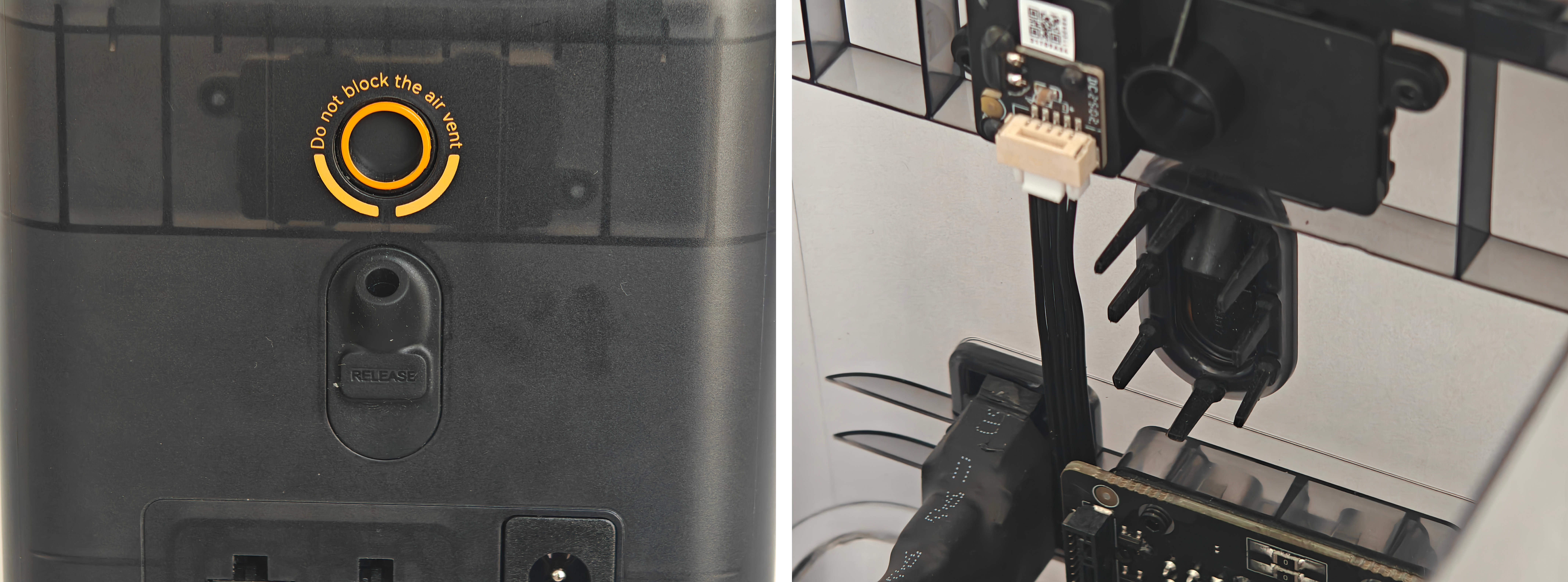

12. Retirar la Unidad de Entrada de Aire
Retirar los cuatro tornillos (BT2×4) y retirar la Unidad de Entrada de Aire (salida) en la parte trasera y la Unidad de Entrada de Aire (entrada) en la parte inferior.
13. Retirar el Conjunto de Tapa Superior
Retirar los dos tornillos de la tapa superior (BT2×8) y levantar la tapa superior.
14. Retirar el Conjunto de Pantalla
Soltar las cuatro bisagras en ambos lados antes de retirar la pantalla.
Tirar el conjunto de pantalla hacia atrás desde la parte inferior para retirarlo.

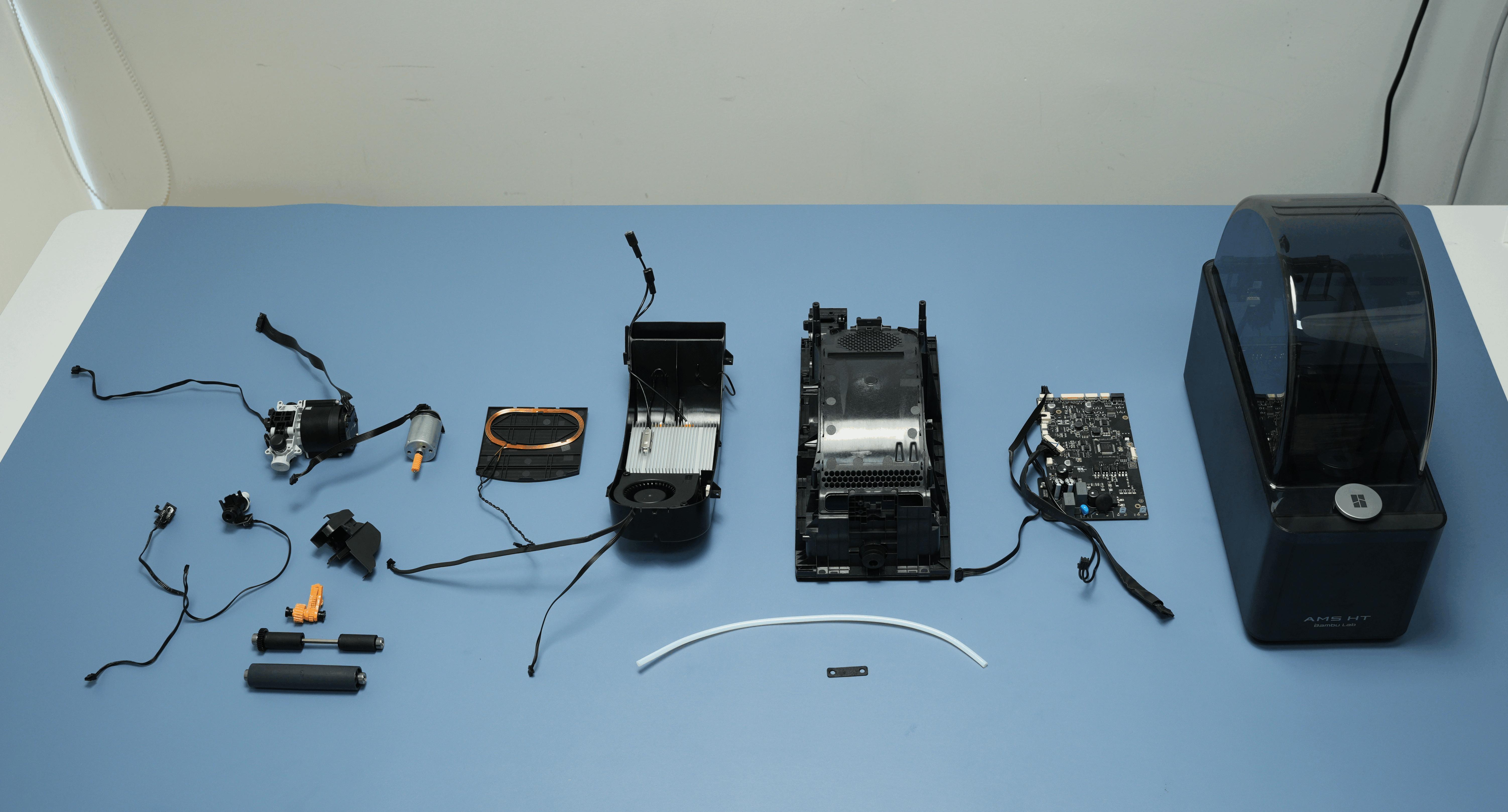

El estado completamente desarmado se muestra a continuación.
Guía de Montaje
1. Instalar el Conjunto de Pantalla
Asegurar que la pantalla esté orientada hacia afuera. Alinear y asegurar las cuatro bisagras.
2. Instalar el Conjunto de Tapa Superior
Colocar la tapa superior en su ranura y asegurarla con dos tornillos (BT2×8).
3. Instalar la Unidad de Entrada de Aire
Nota: Distinguir entre cables cortos y largos. Unidad de Entrada de Aire (salida) con cables cortos se conecta en la parte trasera, y Unidad de Entrada de Aire (entrada) con cables largos se conecta en la parte inferior. Asegurar cada unidad con dos tornillos (BT2×4).
4. Instalar la Placa de Alimentación AMS HT
Colocar la placa de alimentación con el lado de tres conectores hacia abajo. Asegurarla con cuatro tornillos (BT2×5). Conectar los cables de la Unidad de Entrada de Aire: Unidad de Entrada de Aire (entrada) en la parte inferior al #1, Unidad de Entrada de Aire (salida) en la parte trasera al #2.
5. Instalar el Conector de Alimentación
Guiar el cable del Conector de Alimentación AMS HT por la parte trasera del AMS HT. Antes de asegurar el conector de alimentación, asegurar que la junta de goma esté insertada correctamente en la ranura. De lo contrario, la instalación podría resultar en holgura después de completar.
A continuación, presionar el conector del interruptor de alimentación hasta escuchar un sonido de "clic", indicando que está instalado de forma segura.
6. Instalar la Unidad de Calentamiento AMS HT
Alinear el lado del ventilador con el agujero de ventilación y presionar en su lugar. Asegurar con cuatro tornillos (BT2×6).
7. Instalar el Conjunto del Sensor de Alimentador
Guiar el cable por el agujero y asegurar el sensor con dos tornillos (BT2×5).
8. Instalar la Bobina RFID
Insertar la bobina RFID en su ranura y asegurarla con un tornillo (BT2×5).
9. Instalar el Sensor de Estado de Tapa
Deslizar la placa en las ranuras hasta que el pestillo haga clic. Organizar los cables en el canal.
10. Instalar el Conjunto de Retracción de Filamento
Instalar el motor de retracción, asegurando que el cable esté orientado hacia afuera, y asegurar con 2 tornillos (M3×5).
Apretar ambos lados del conjunto de brazo e instalarlo en la ranura.
Instalar la cubierta del brazo y asegurarla con 2 tornillos de cubierta (BT2×5).
11. Instalar la Unidad de Alimentador
Fijar la rueda de accionamiento al motor de alimentador. Insertar el motor en el alimentador, asegurando que el botón de liberación de material y el cable del motor estén orientados en la misma dirección. Asegurar con dos tornillos (M2.5×8).
Instalar el alimentador en la estructura principal y asegurar con cuatro tornillos (BT2×8).
Organizar los cables en el canal.
12. Instalar la Placa Principal AMS HT
Diagrama de Conexión de la Placa Principal

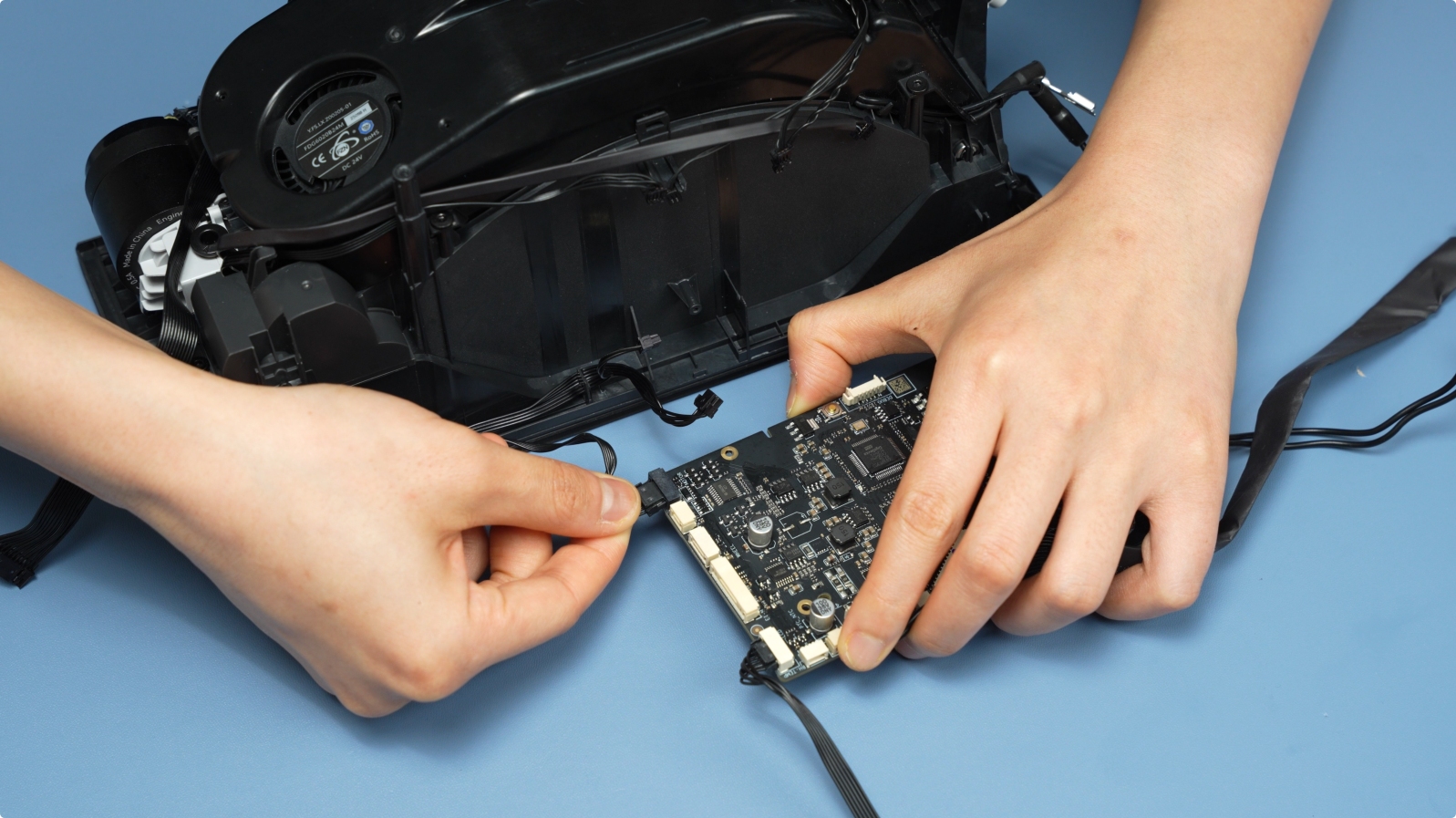

Conectar los cables de la placa principal antes de asegurar los tornillos.

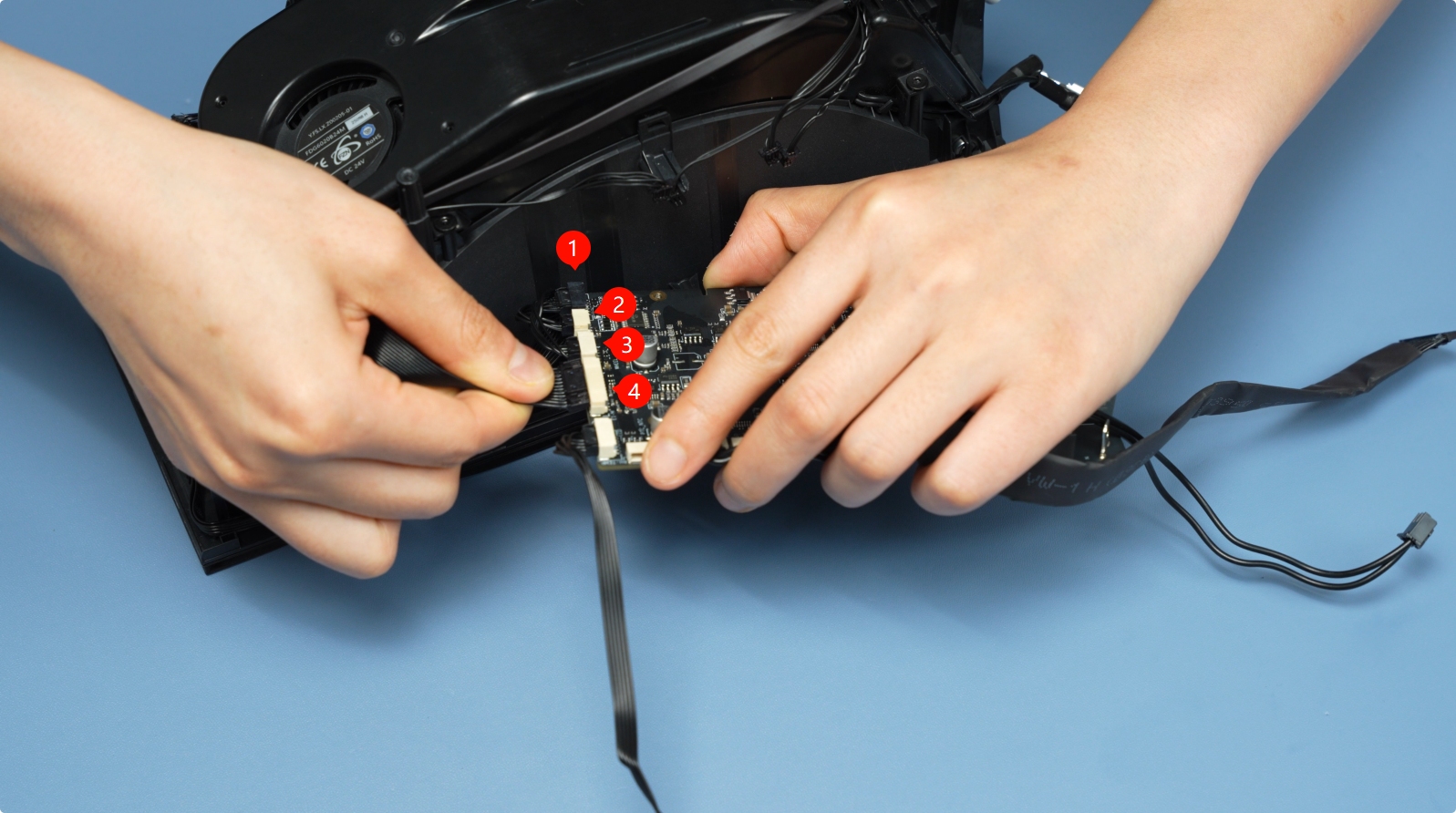

Las interfaces etiquetadas 1-4 en la figura siguiente son:
- Motor de Retracción de Filamento
- Sensor de Estado de Tapa
- Placa de Odómetro
- Motor Auxiliar Interno 3520 AMS

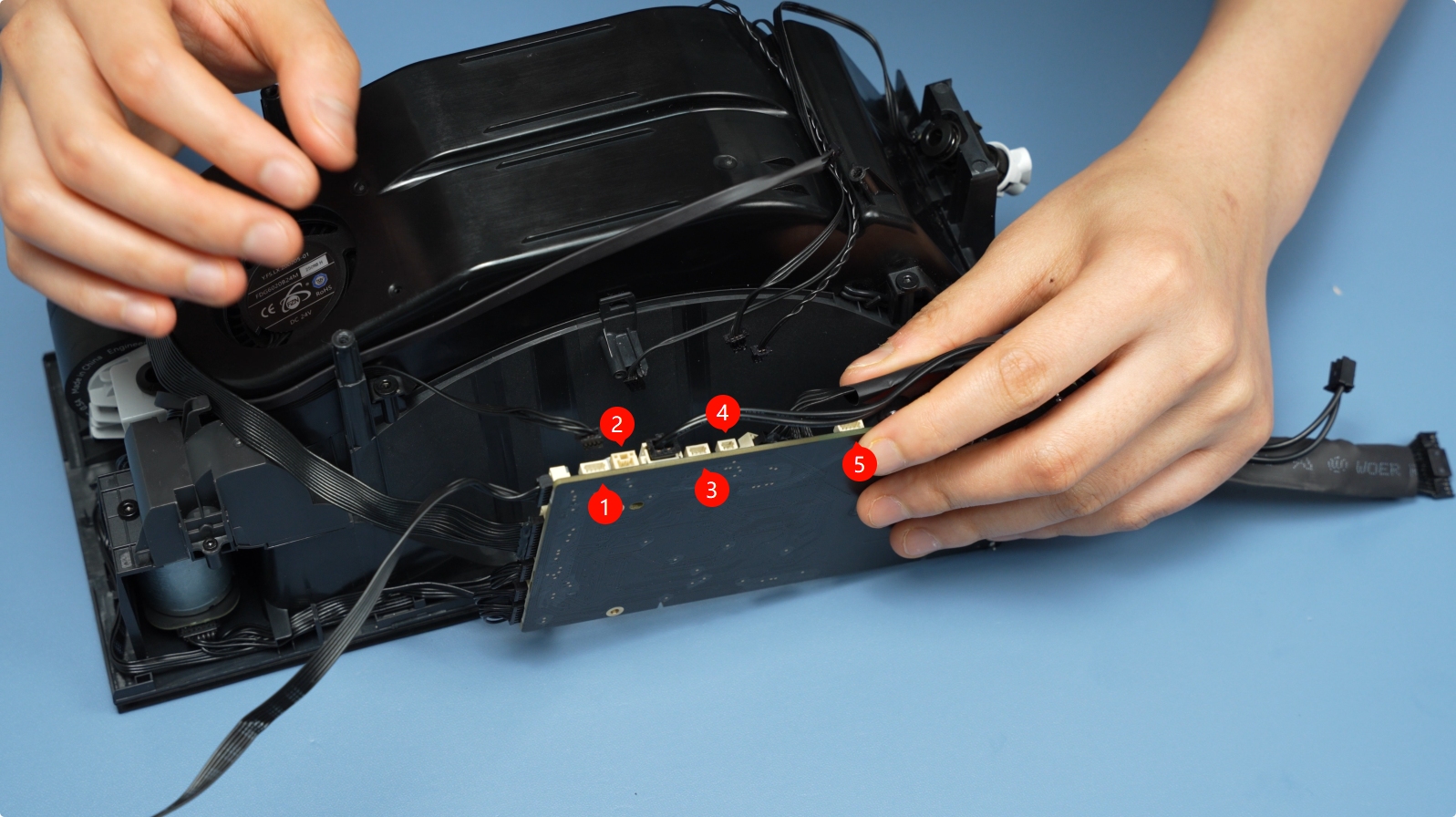

Después de completar la instalación de los cables laterales, proceder a conectar los 5 cables superiores en secuencia.
- Sensor de Temperatura y Humedad
- Termistor
- Conjunto del Sensor de Alimentador
- Bobina RFID
- Ventilador de Unidad de Calentamiento

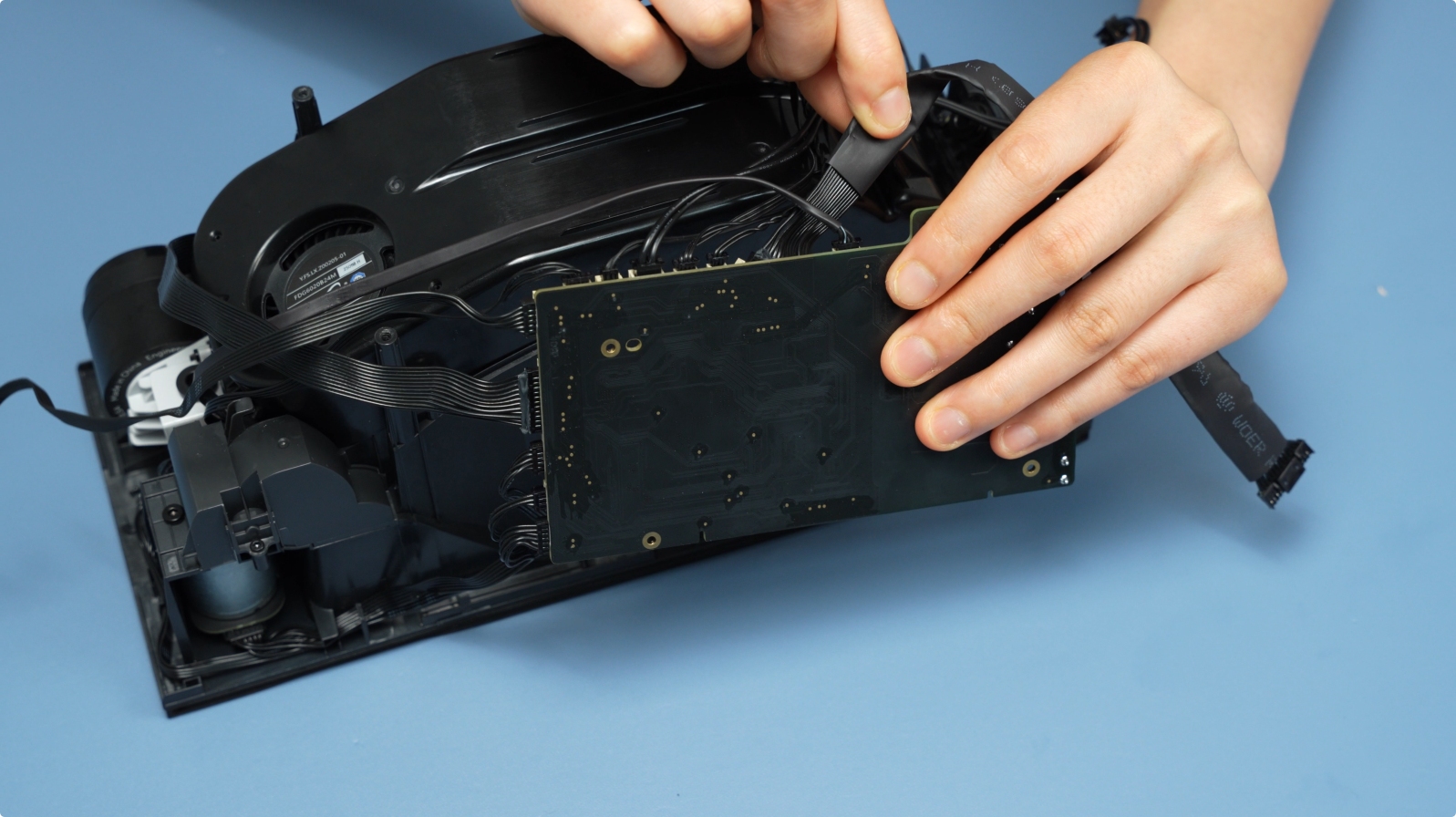

Tirar suavemente de los cables para asegurar que estén firmes.
Conectar el cable del calentador e reinstalar la funda aislante.
Nota: La polaridad no es relevante aquí.

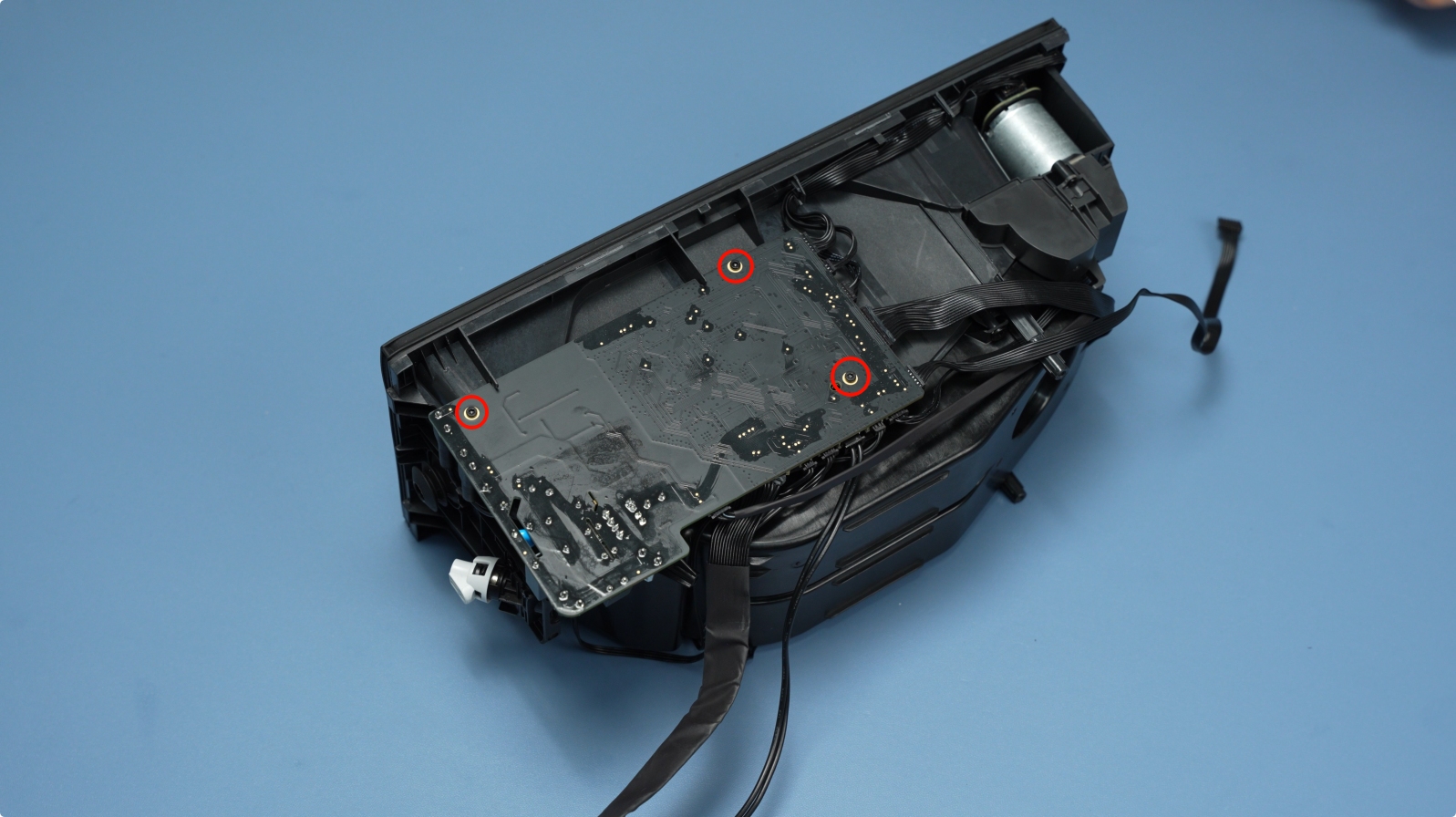

Insertar la placa principal en su ranura y asegurarla con tres tornillos (BT2×5).
Organizar los cables traseros: Colocar los cuatro cables finos en la parte inferior, luego presionar el cable más grueso de comunicación de la placa principal encima. Asegurar con un tornillo de retención (BT3×5).
Girar el AMS HT 180° y organizar los cables frontales en el canal.
13. Instalar la Estructura Principal AMS HT
Conectar el tubo PTFE entre el alimentador y la salida.
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable del enchufe de alimentación a la placa principal e instale de nuevo el manguito de aislamiento.
Nota: La polaridad no es relevante en este caso.
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale el marco principal en la cubierta inferior.
Asegúrese de que el marco principal esté completamente asentado y fíjelo con dos tornillos inferiores (BT3×8).
14. Instale los ejes de soporte activo y accionado
Presione el eje de soporte activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro del marco principal.
Presione el eje de soporte accionado en el marco principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
15. Inserte el tubo PTFE en la parte trasera del AMS HT
Inserte el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Apéndice
Instalación del silicona trasera del AMS HT
-
Coloque la silicona trasera en el orificio de montaje correspondiente de la carcasa, asegurándose de que los pines de silicona estén alineados con los orificios del AMS HT.
-
Sostenga firmemente el marco de silicona contra la carcasa con una mano. (En este punto, los pines aún no atraviesan la carcasa.)
-
Desde el interior de la carcasa, tire suavemente cada pín a través de su orificio uno por uno hasta que salga completamente.
- Verifique que todos los pines estén completamente atravesados y que la silicona quede plana y segura contra la carcasa.
Consejo: Tome su tiempo y tire de los pines uno a la vez. Tirar con fuerza o intentar hacerlos todos a la vez puede estirar o deformar la silicona. Si un pín no está alineado correctamente, empuje hacia atrás, realinee y vuelva a intentarlo.
Verificación funcional
Conecte el cable de alimentación y vincule el AMS HT a la impresora. Encienda y active las funciones de secado y alimentación a través de la interfaz de la impresora.
- Si la función de secado se activa y alcanza la temperatura objetivo, la unidad de calentamiento funciona.
- Pruebe el proceso de alimentación. Si no ocurren errores, la sustitución fue exitosa.
Si persisten los problemas, verifique todas las conexiones internas de cables y repita el proceso. Para mayor asistencia, contacte al soporte de Bambu Lab.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
