Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.

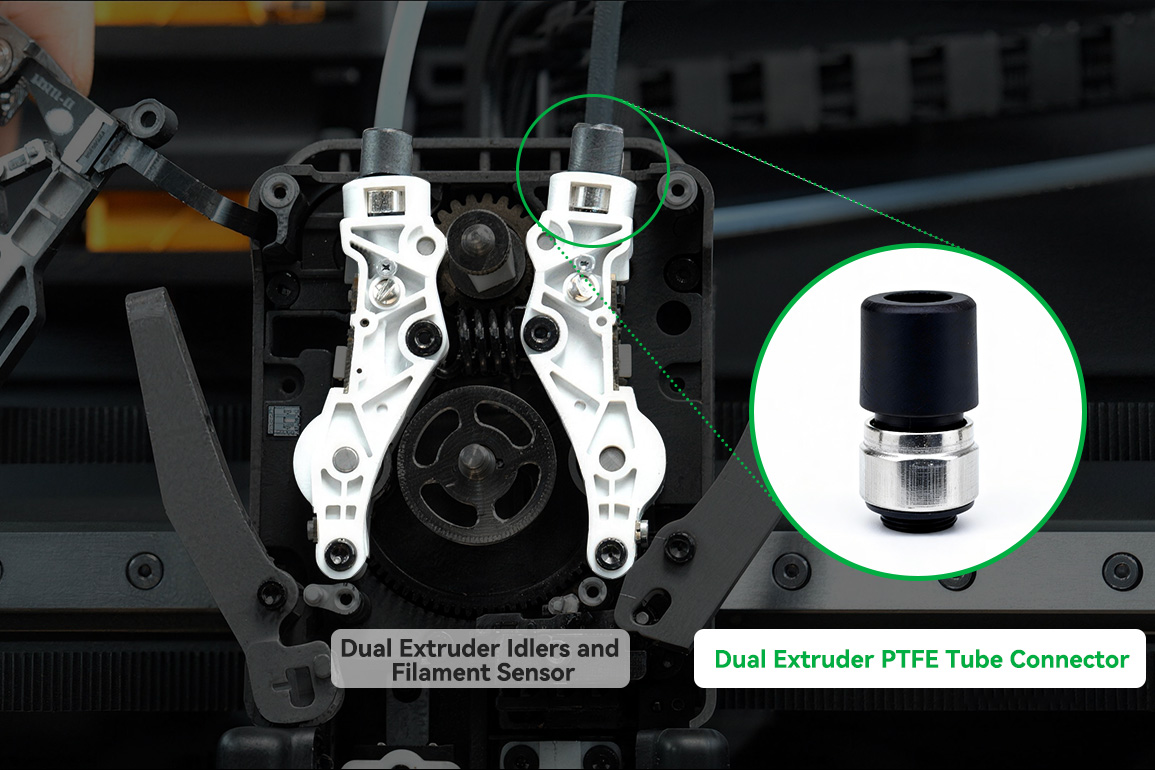

Conector de Tubo PTFE para Doble Extrusor
El Conector de Tubo PTFE para Doble Extrusor es un conector neumático instalado en el rodillo accionado. Se utiliza para asegurar el tubo PTFE, garantizando que el filamento ingrese suavemente a la impresora.
Modelos de Impresoras Aplicables
- H2C
- H2D
- H2D Pro
Cuándo Utilizar Esta Guía
- El Conector de Tubo PTFE para Doble Extrusor está dañado
- Los idlers del Doble Extrusor no pueden asegurar el tubo PTFE
Herramientas y Materiales Necesarios
- Barra de extracción o destornillador de punta plana
- Llave hexagonal H2.0
- Nuevo Conector de Tubo PTFE para Doble Extrusor
Comuníquese con nosotros mediante envío de un ticket de soporte para obtener el nuevo Conector de Tubo PTFE para Doble Extrusor. El rodillo izquierdo puede tener su conector neumático reemplazado; el rodillo derecho no puede, y requiere reemplazar el conjunto de rodillos.
Advertencia de Seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos o cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda sobre esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirando el Antiguo Conector de Tubo PTFE para Doble Extrusor
1. Bajar la cama caliente
Utilice la pantalla para bajar la cama caliente, asegúrese de que el hotend esté a temperatura ambiente, luego apague la impresora.
2. Retirar la cubierta frontal del cabezal o el Ventilador de Enfriamiento Mejorado del Cabezal
Si la impresora no tiene instalado el Ventilador de Enfriamiento Mejorado del Cabezal, apriete las dos esquinas superiores de la cubierta frontal del cabezal y levántela para retirarla.
Si la impresora está equipada con el Ventilador de Enfriamiento Mejorado del Cabezal, tire hacia arriba para desconectar el conector del ventilador. Luego, apriete la parte superior del Ventilador de Enfriamiento Mejorado del Cabezal y levántelo para retirarlo.
3. Retirar los tubos PTFE
Presione y sostenga el anillo exterior negro de los conectores neumáticos para desbloquear los dos conectores ubicados sobre el extrusor, luego retire los tubos PTFE izquierdo y derecho.
4. Retirar la Interfaz de Cambio Rápido de Herramienta
Dependiendo del modelo de impresora, consulte la siguiente Wiki para retirar los hotends izquierdo y derecho, el conjunto de guía de la cubierta frontal del extrusor y la cubierta frontal del extrusor.
- Para modelos H2D, consulte: Reemplazar Interfaz de Cambio Rápido de Herramienta H2D
- Para modelos H2C, consulte: Reemplazar Interfaz de Cambio Rápido de Herramienta H2C
5. Retirar los conectores neumáticos
Utilice una barra de extracción o un destornillador de punta plana para levantar suavemente la tapa superior de la base del conector neumático, luego retire los Conectores de Tubo PTFE para Doble Extrusor de ambos lados de los idlers.
Instalando el Nuevo Conector de Tubo PTFE para Doble Extrusor
1. Instalar el conector neumático izquierdo y su base
Al instalar el conector neumático izquierdo y su base, preste atención a la orientación: el lado plano del conector neumático debe enfrentar la ranura, y el lado largo de la pestaña de la base debe alinearse con la ranura.
2. Instalar el conector neumático derecho y su base
Al instalar el conector neumático derecho y su base, también preste atención a la orientación.
3. Instalar la Interfaz de Cambio Rápido de Herramienta
Dependiendo del modelo de impresora, consulte la siguiente Wiki para reinstalar los hotends izquierdo y derecho, el conjunto de guía de la cubierta frontal del extrusor y la cubierta frontal del extrusor.
- Para modelos H2D, consulte: Reemplazar Interfaz de Cambio Rápido de Herramienta H2D
- Para modelos H2C, consulte: Reemplazar Interfaz de Cambio Rápido de Herramienta H2C

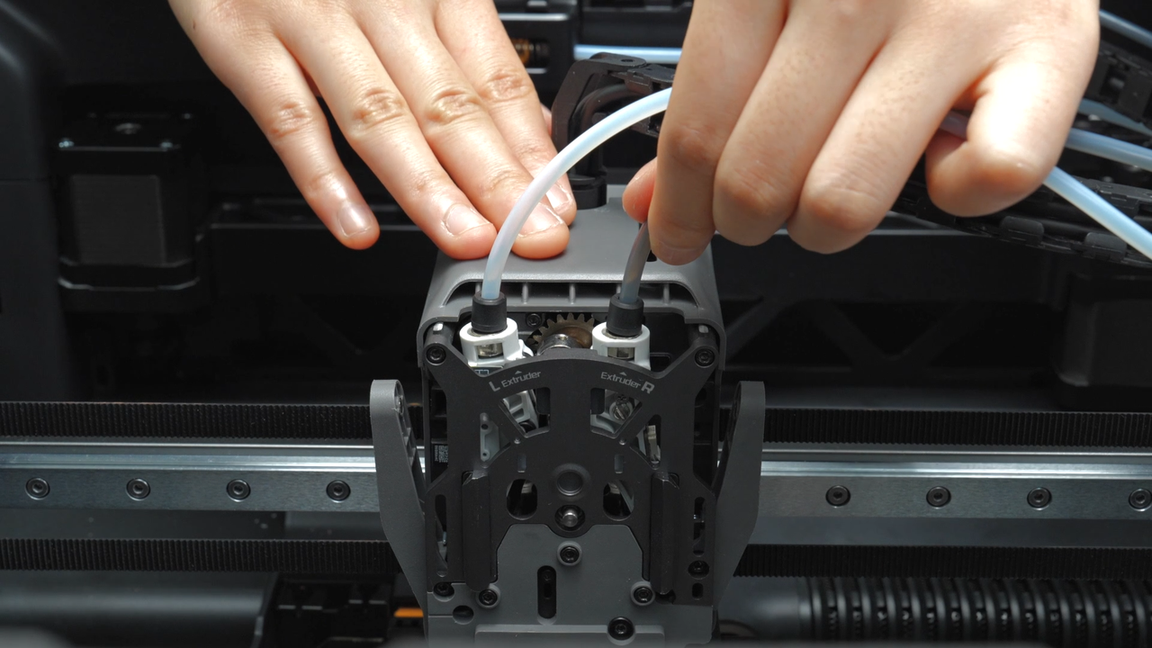

4. Instalar los tubos PTFE sobre el cabezal
5. Instalar la cubierta frontal del cabezal o el Ventilador de Enfriamiento Mejorado del Cabezal
Si la impresora no tiene instalado el Ventilador de Enfriamiento Mejorado del Cabezal, al reinstalar la cubierta frontal del cabezal, enganche primero la cubierta en la posición debajo del extrusor, luego empuje hacia atrás para asegurarla en su lugar.
Si la impresora está equipada con el Ventilador de Enfriamiento Mejorado del Cabezal, alinee los dos agujeros de montaje del ventilador con las pestañas de posicionamiento izquierda y derecha sobre el extrusor y encaje el ventilador en su lugar. Luego, soporte la parte inferior del ventilador y empuje hacia atrás para completar la instalación. Debería escuchar un "clic" cuando el ventilador esté instalado correctamente.

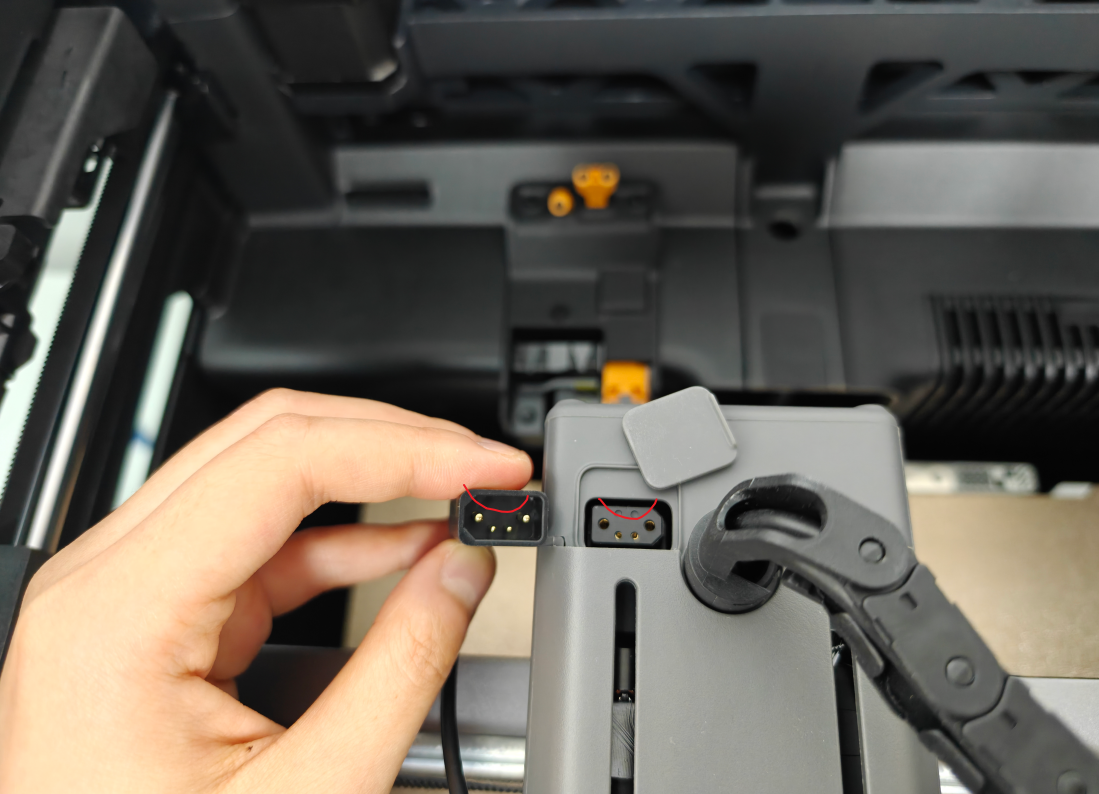

Al insertar el conector del ventilador, note que es direccional. Alinee los pines del conector con la toma antes de enchufarlo.
Verificación de Funcionalidad
Verifique que los Conectores de Tubo PTFE para Doble Extrusor en los idlers estén estables y aseguren firmemente los tubos PTFE.
Tornillos Involucrados
Utilice la siguiente plantilla. Incluya tipo de tornillo, cantidad y foto de ubicación (o propósito)
.screw-card img, div img { max-width: 100%; height: auto; display: block; }
Para más información sobre tornillos, consulte Tornillos Comunes para Impresoras Bambu Lab.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y brinda orientación operativa.
