Guía de solución de problemas de atascos de filamento en el Brazo Idler H2C

Escenarios Aplicables

• La impresora reporta un error de “Sobrecarga del Motor del Extrusor” o experimenta subextrusión;
• Fallo para extruir correctamente incluso después de reemplazar el conjunto de boquilla;
• Filamento atascado dentro del extrusor, imposible de retirar por métodos convencionales.

Herramientas y Materiales Necesarios

• Llave Allen H2.0
• Llave Allen H1.5
• Destornillador H1.0 (para expulsar el pasador cilíndrico)
• Pinzas de punta fina (para retirar filamento residual)
• Pinzas (para desarmar y montar piezas pequeñas)

Advertencia de Seguridad

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desarmar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Solución de Problemas

Paso 1. Retirar el Ventilador de Enfriamiento Mejorado del Cabezal

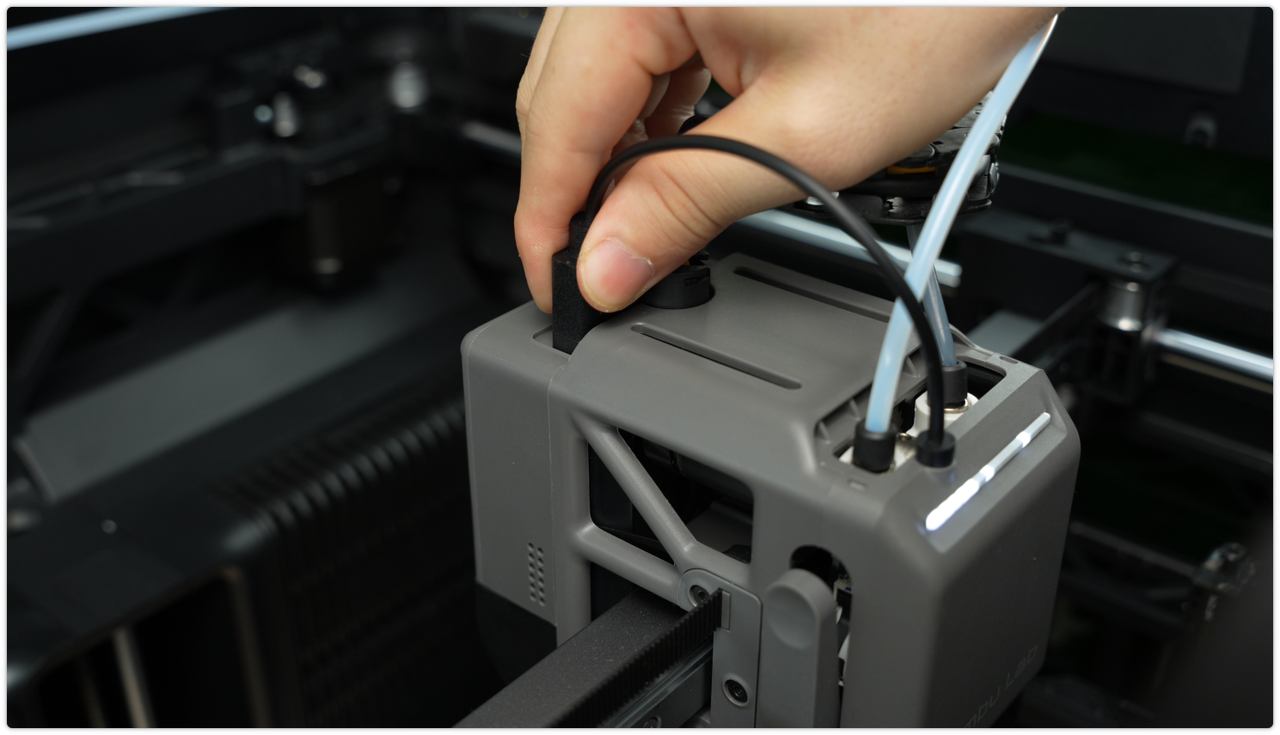

1. Abra la puerta frontal de la impresora. Tirar hacia arriba para desconectar el conector del ventilador de enfriamiento mejorado del cabezal.

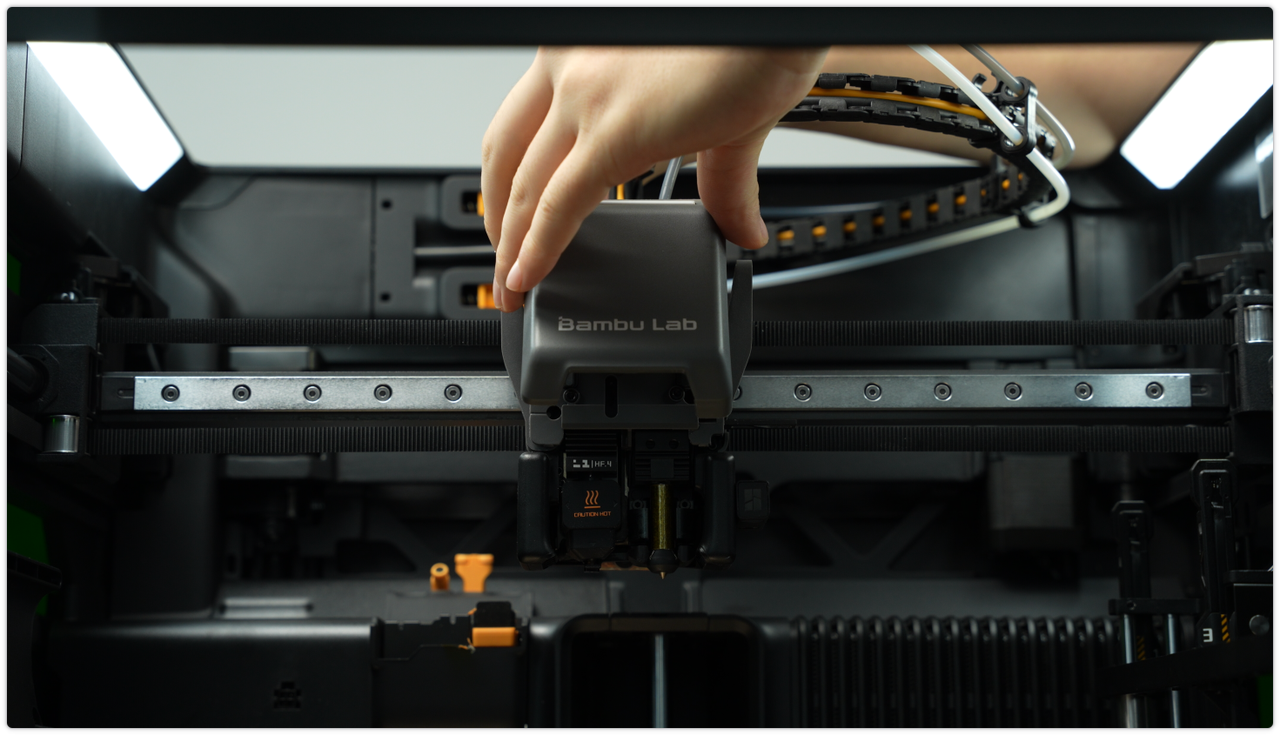

2. Apriete la parte superior del ventilador de enfriamiento mejorado; levante hacia arriba para retirarlo.

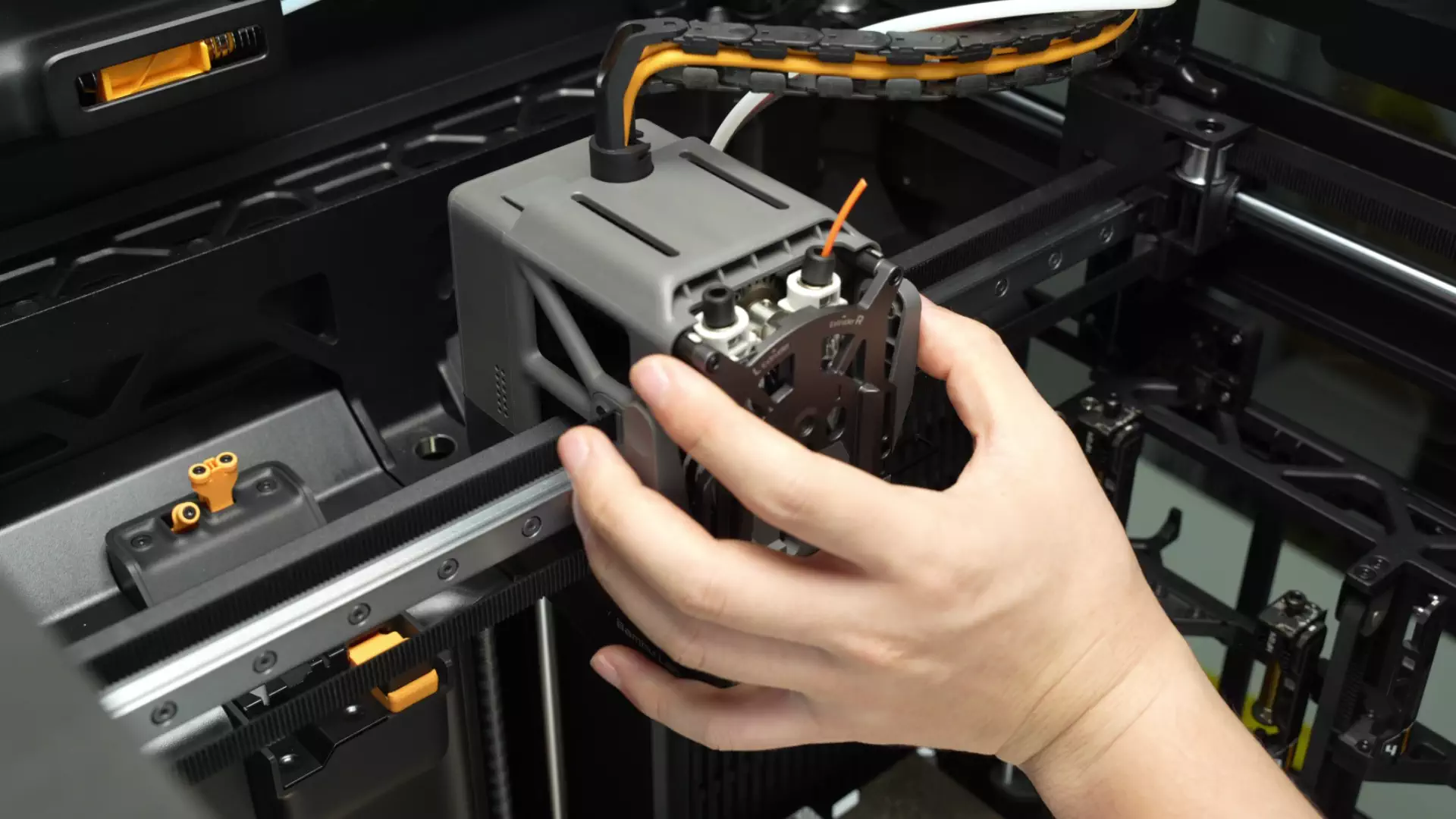

3. Presione la Manija del Cortador para liberar la tensión del filamento.

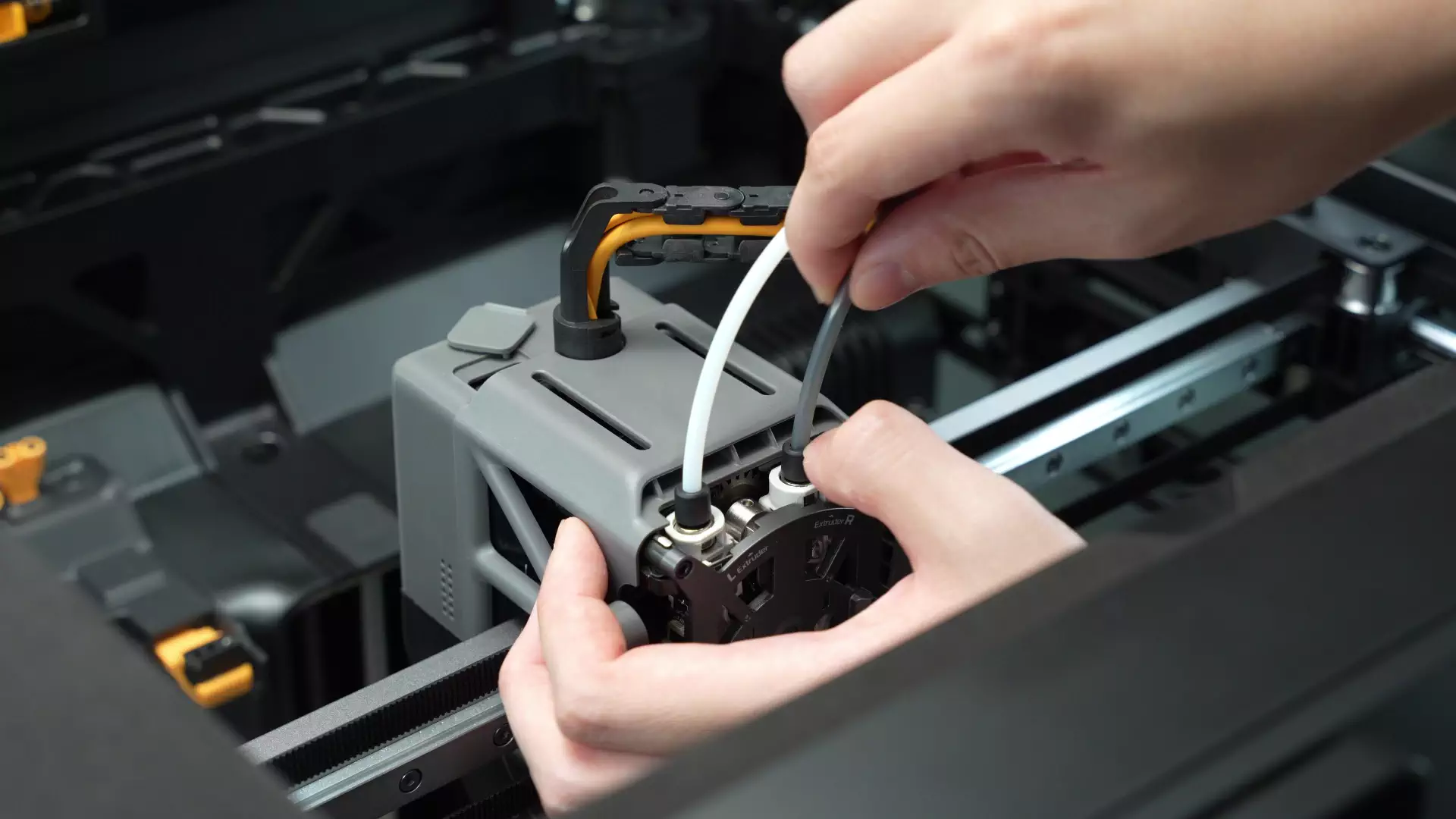

Presione el anillo exterior negro del conector mientras tira suavemente hacia arriba el tubo PTFE para desconectarlo.

Paso 2. Retirar los Cortadores Izquierdo y Derecho

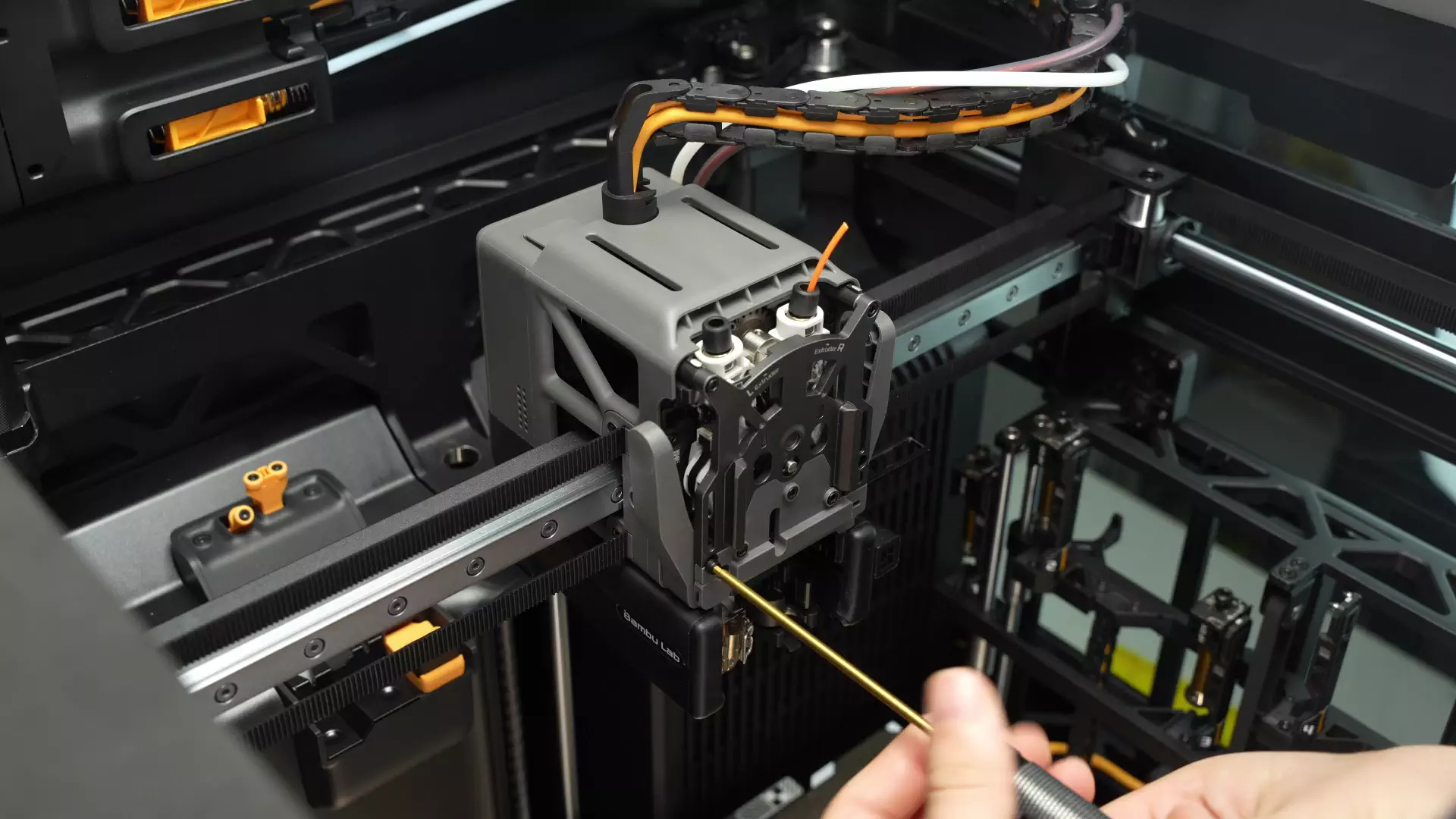

1. Use una llave Allen H2.0 para retirar el tornillo de fijación del cortador izquierdo; retire el cortador del extrusor.

2. Use una llave Allen H2.0 para retirar el tornillo de fijación del cortador derecho; retire el cortador del extrusor.

A continuación, consulte los pasos en Reemplazar la Cubierta Frontal del Extrusor H2C para retirar la cubierta frontal del extrusor.

Paso 3. Retirar la Guía de la Cubierta Frontal del Extrusor

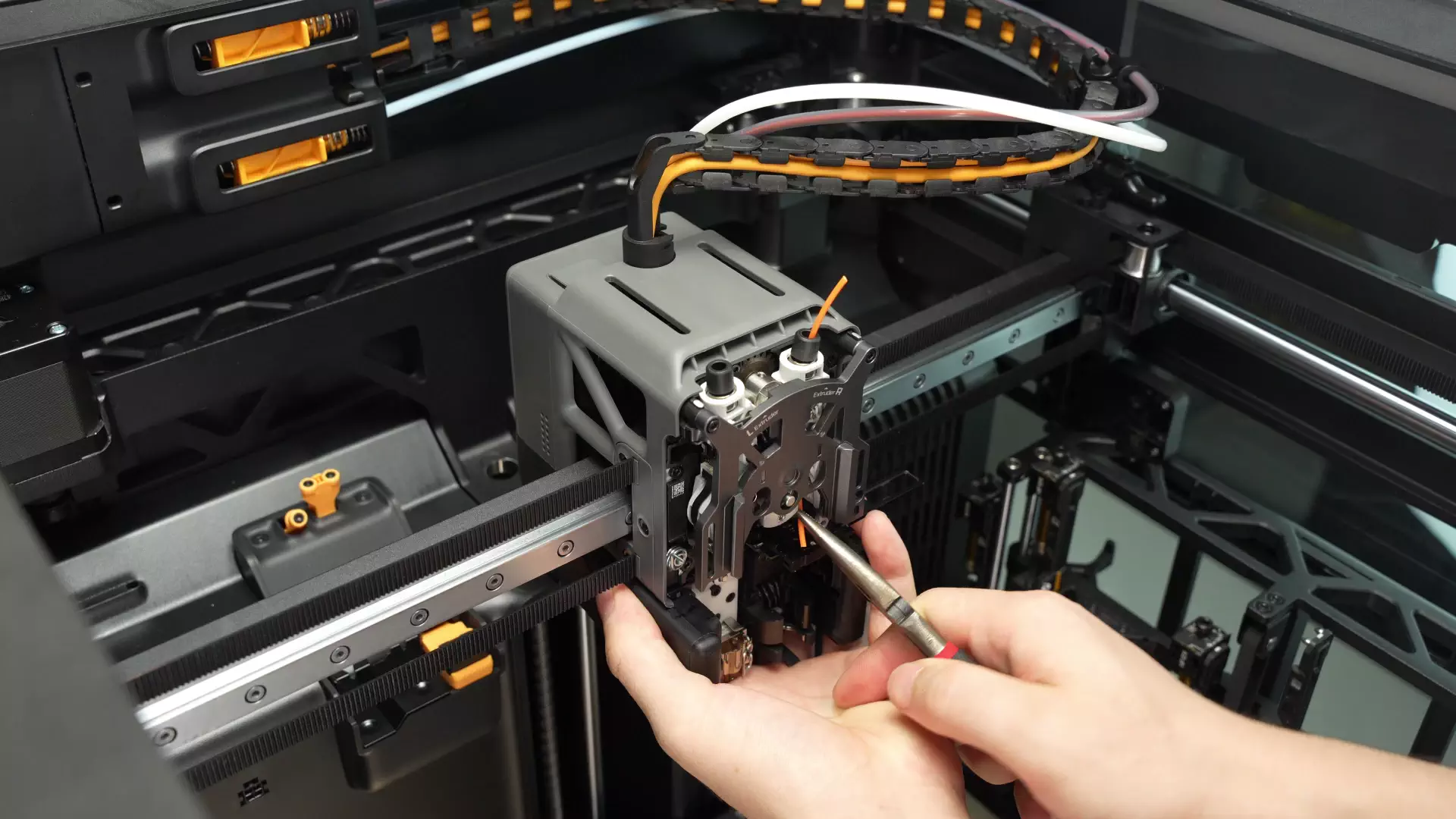

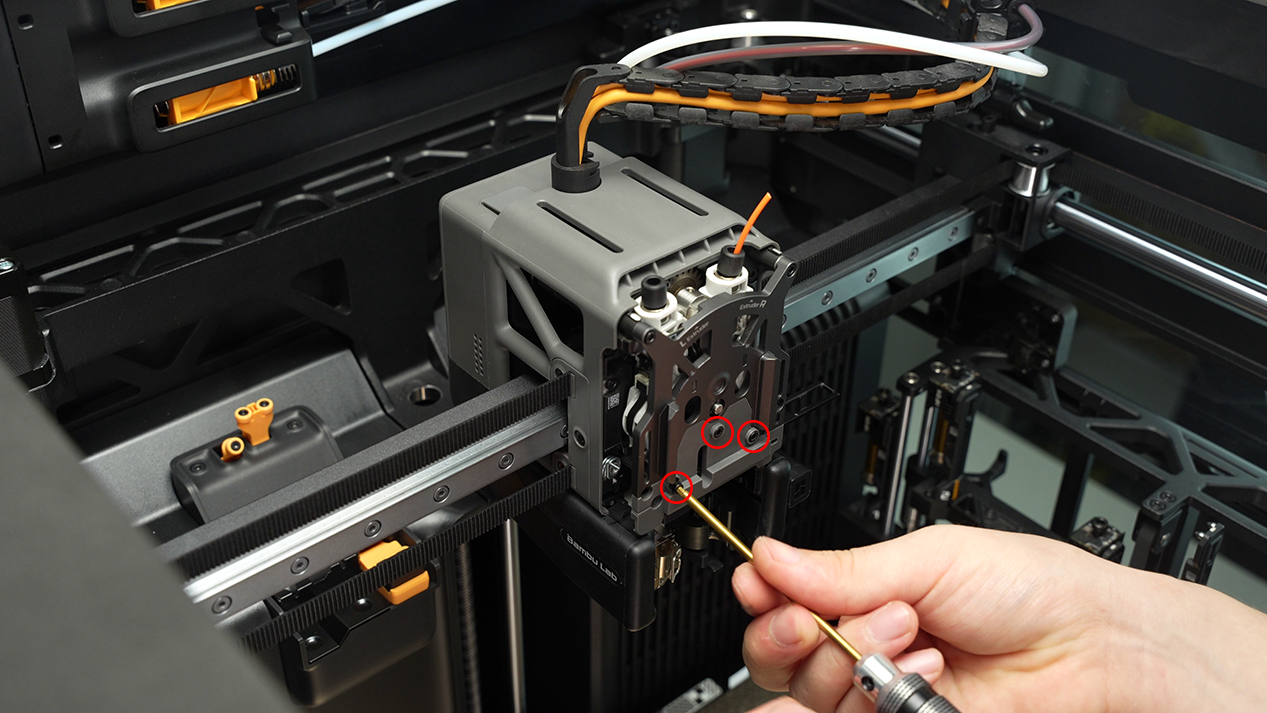

1. Use una llave Allen H2.0 para aflojar los 3 tornillos de la guía de la cubierta frontal.

2. Tire de la guía de la cubierta frontal hacia afuera utilizando las protuberancias en ambos lados. Si hay alta resistencia, use un destornillador para apoyar el área de plástico engrosado detrás del agujero del tornillo izquierdo como fulcro mientras tira. Esta área tiene mayor capacidad de soporte de fuerza, por lo que se recomienda aplicar fuerza solo aquí para asistencia.

Paso 4. Limpieza Inicial del Filamento Residual

Después de retirar la cubierta frontal, intente la limpieza inicial del filamento residual tirando del filamento verticalmente hacia abajo con pinzas de punta fina.

Si el extremo del filamento es demasiado corto o la limpieza inicial es incompleta, desarme más el Conjunto de Rueda Idler para una limpieza exhaustiva.

Paso 5. Retirar el Conjunto de Rueda Idler

Para limpiar completamente los residuos internos, retire el Conjunto de Rueda Idler del cabezal. Siga estos pasos:

Nota: Al retirar el Conjunto de Rueda Idler, tenga cuidado con el cable plano interno. Evite tirar con fuerza para prevenir daños.

1. Use una llave Allen H1.5 para retirar los tornillos (BT2x5) que fijan el Cable Plano Hall en ambos lados del Conjunto de Rueda Idler del Extrusor. Luego retire los conectores del cable plano en ambos lados.

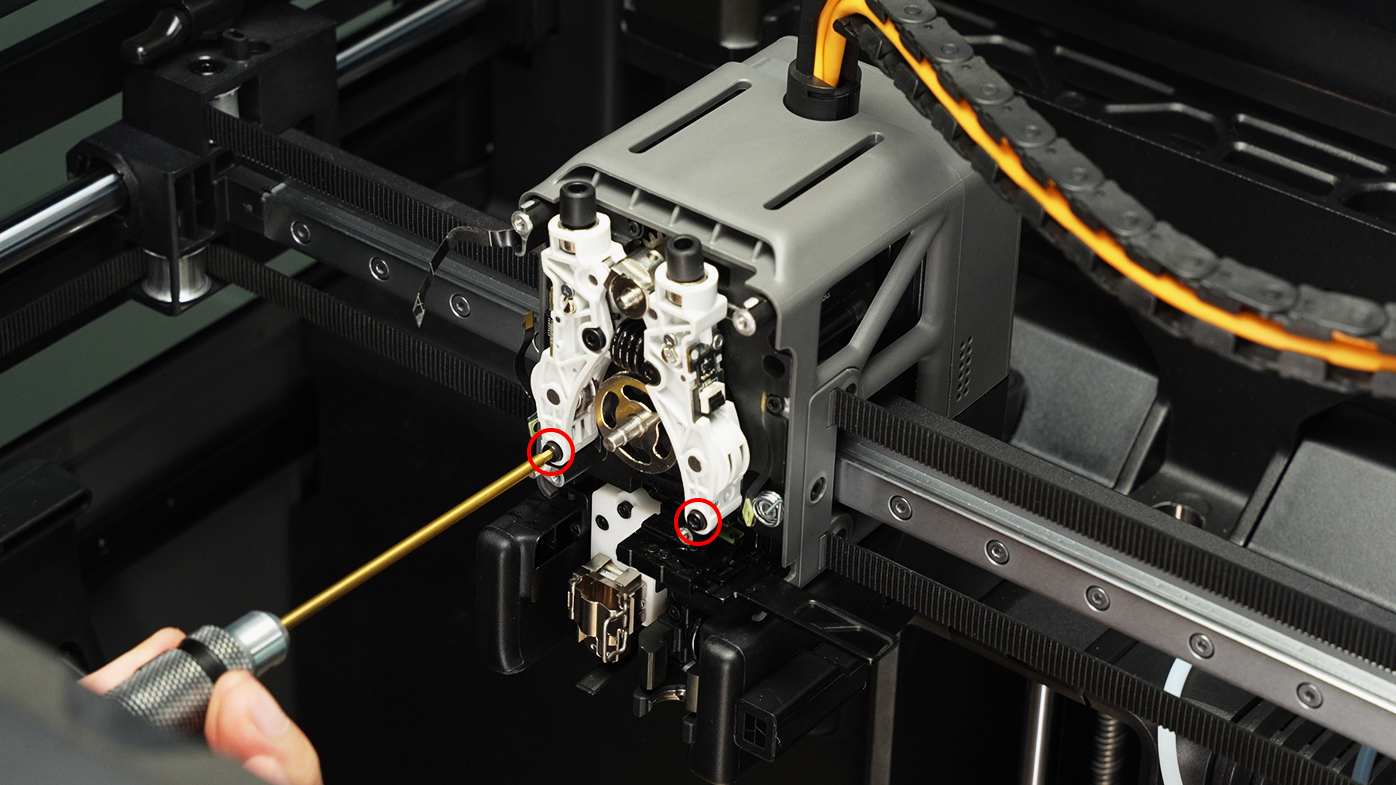

2. Use una llave Allen H2.0 para retirar los dos tornillos que fijan el Conjunto de Rueda Idler.

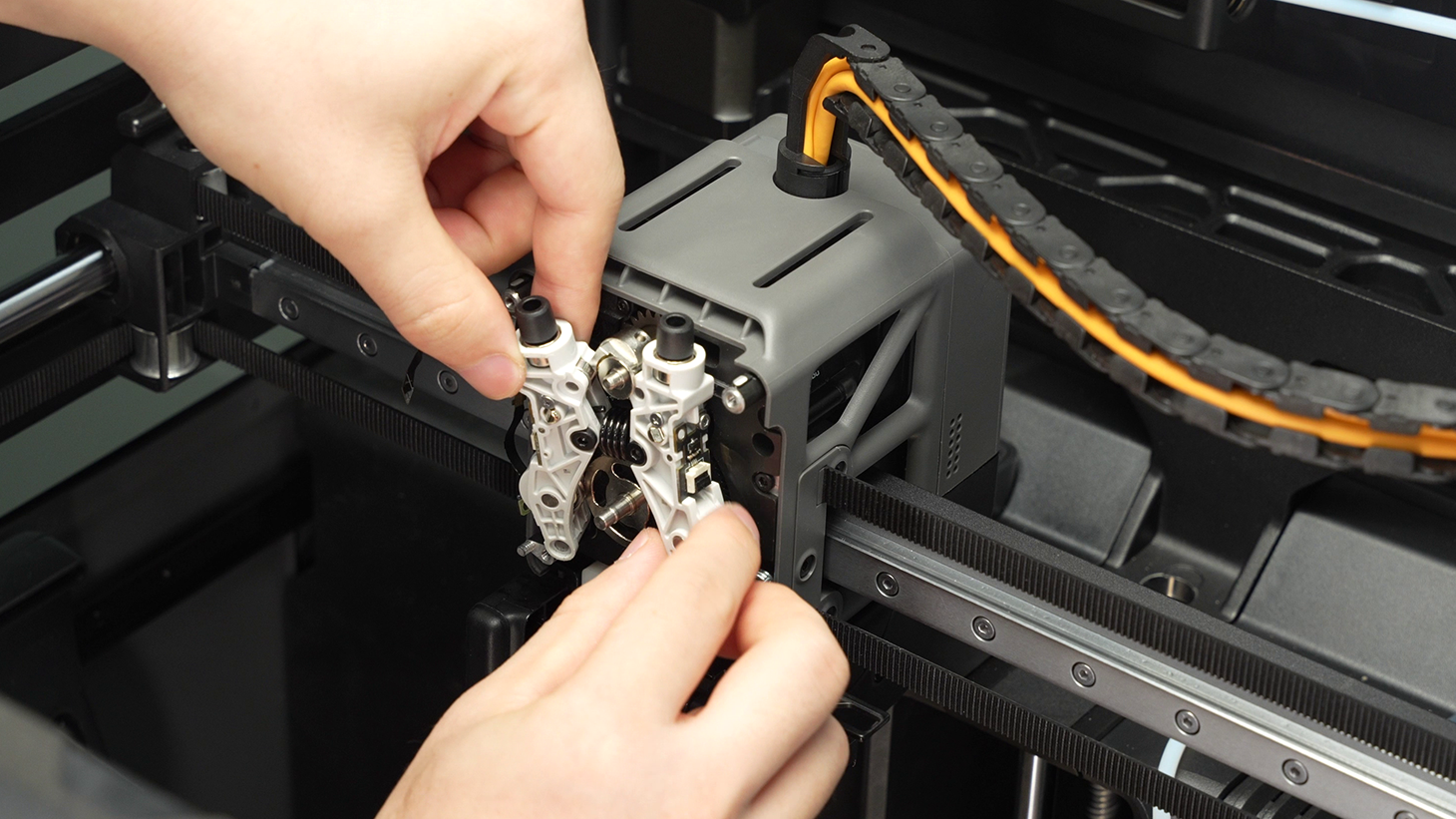

3. Retire el Conjunto de Rueda Idler. La camisa puede aflojarse durante el desarme; sosténgala con la mano y manténgala correctamente.

Paso 6. Limpieza del Conjunto de Rueda Idler

Como se muestra a continuación, tanto el Brazo Idler Izquierdo como el Derecho están fijados por un pasador cilíndrico. Un lado del asiento del pasador está rebajado, mientras que el otro lado está alineado con la superficie.

NOTA: En algunas versiones de hardware, el frente del brazo idler puede parecer alineado en ambos lados, mientras que la parte posterior está rebajada. Independientemente de la versión, asegúrese siempre de empujar el pasador desde el lado rebajado hacia el lado alineado.

Tomando como ejemplo el brazo idler izquierdo.

Use un destornillador H1.0 (o una herramienta adecuada) para expulsar el pasador cilíndrico. Tenga en cuenta que el destornillador debe expulsar desde el lado rebajado hacia el lado alineado.

Después de la expulsión, se observa el acanalado en el extremo alineado, que es la estructura clave para fijarlo en el Brazo Idler.

Afloje el tornillo de fijación de la Placa Pequeña Hall y levante suavemente la Placa Pequeña Hall.

Nota: Hay un resorte de torsión dentro del Brazo Idler, que puede salir al retirar la Placa Pequeña Hall. Tenga cuidado de no perderlo.

Use pinzas para retirar el resorte de torsión y el brazo oscilante en secuencia.

Componentes del Conjunto de Brazo Idler:

1. Cuerpo del Brazo Idler
2. Resorte de Torsión
3. Brazo Oscilante
4. Placa Pequeña Hall

Nota: Los componentes internos son muy pequeños. Sea extremadamente cuidadoso durante el desarme y montaje para evitar perder piezas. Se recomienda operar en una mesa de trabajo limpia y bien iluminada y preparar una caja de almacenamiento para las piezas retiradas.

Después de retirar todos los componentes internos, use un destornillador H1.5 (o una herramienta de limpieza adecuada) para penetrar desde el agujero lateral, retirar completamente los residuos de filamento/bloqueos dentro del canal y asegurarse de que esté completamente despejado.

Paso 7. Montaje del Conjunto de Brazo Idler

1. Coloque correctamente el brazo oscilante en la ranura guía correspondiente del Cuerpo del Brazo Idler.

2. Inserte el extremo más largo del resorte de torsión en la pequeña ranura izquierda. Use pinzas para ajustar con precisión las posiciones del resorte de torsión y el brazo oscilante. Las piezas son pequeñas y elásticas; oprima con paciencia.

3. Verifique si el resorte de torsión y el brazo oscilante están completamente en su lugar.

4. Vuelva a insertar el pasador cilíndrico (pasador de fijación). Use pinzas para sostener suavemente el resorte de torsión y evitar que salga.

Nota sobre Dirección de Inserción: Inserte primero el extremo liso, luego empuje hacia adentro hasta que el pasador cilíndrico esté alineado con la superficie del Brazo Idler.

5. Restablezca la Placa Pequeña Hall y apriete el tornillo de fijación.

Paso 8. Instalar el Conjunto de Rueda Idler

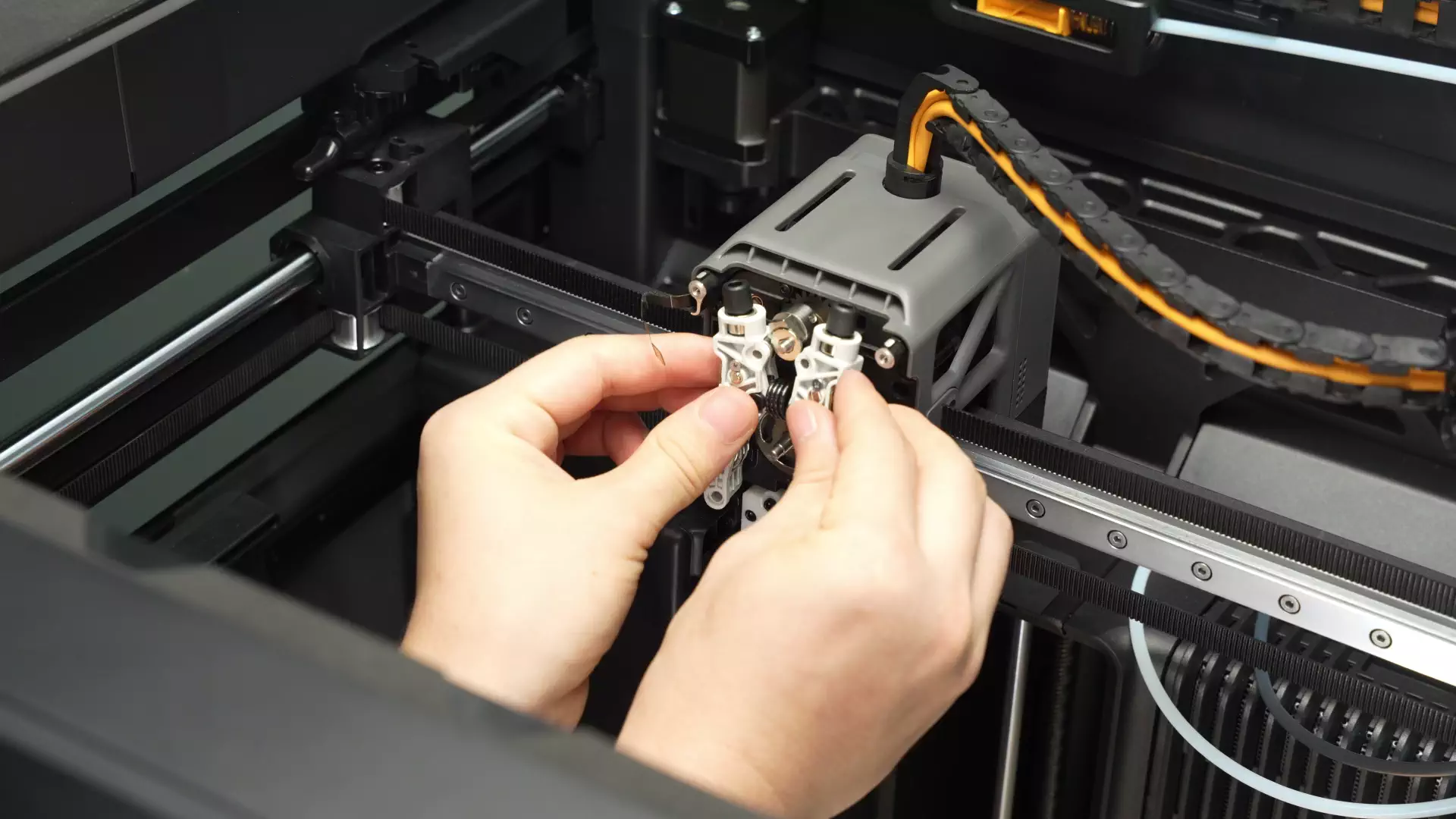

1. Oriente el lado con tornillos del Conjunto de Rueda Idler del Extrusor hacia usted. Luego tire del resorte de torsión, sujete el centro del Conjunto de Rueda Idler del Extrusor en la camisa y presione hacia abajo hasta que quede en su lugar.

Después de volver a ensamblar el Conjunto de Brazo Idler, reinstálelo en el cabezal. Consulte esta wiki para Instalar el Conjunto de Rueda Idler.

2. Use una llave Allen H2.0 para apretar los dos tornillos que fijan el Conjunto de Rueda Idler.

Paso 9. Instalar la Cubierta Frontal del Extrusor

Consulte los pasos en Reemplazar la Cubierta Frontal del Extrusor H2C para instalar la cubierta frontal del extrusor.

Prueba de Funcionamiento

En la pantalla táctil o interfaz de control de la impresora, haga clic en la opción “Cargar”. Observe si la boquilla puede extruir el filamento correctamente. Si la boquilla extruye suavemente sin anomalías, la reparación fue exitosa.

Notas finales

Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor presente un support ticket e incluya sus logs recientes de la impresora y otras imágenes u otros detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y proporcionarle una guía operativa.
