Sensor de Corriente Eddy Derecho de la Boquilla
El sensor de corriente Eddy desempeña un papel clave en procesos como el ajuste cero del eje Z, el nivelado de la cama caliente y la calibración dinámica de flujo. Su integridad y precisión de instalación determinan directamente la precisión de impresión y la estabilidad operativa general de la máquina.
Las piezas de repuesto para componentes del extrusor incluyen lo siguiente:
- Conjunto de extrusor (incluido el motor de extrusión) * 1
- Tornillos BT2.6x8 * 2
- Tornillos M2.5x8 * 4
Cuándo utilizar esta guía
- El extrusor está dañado
- El motor de extrusión presenta fallas
Herramientas y materiales necesarios
- Componente de extrusor nuevo
- Llave hexagonal H2.0
- Pinzas
- Caja de tornillos (opcional)

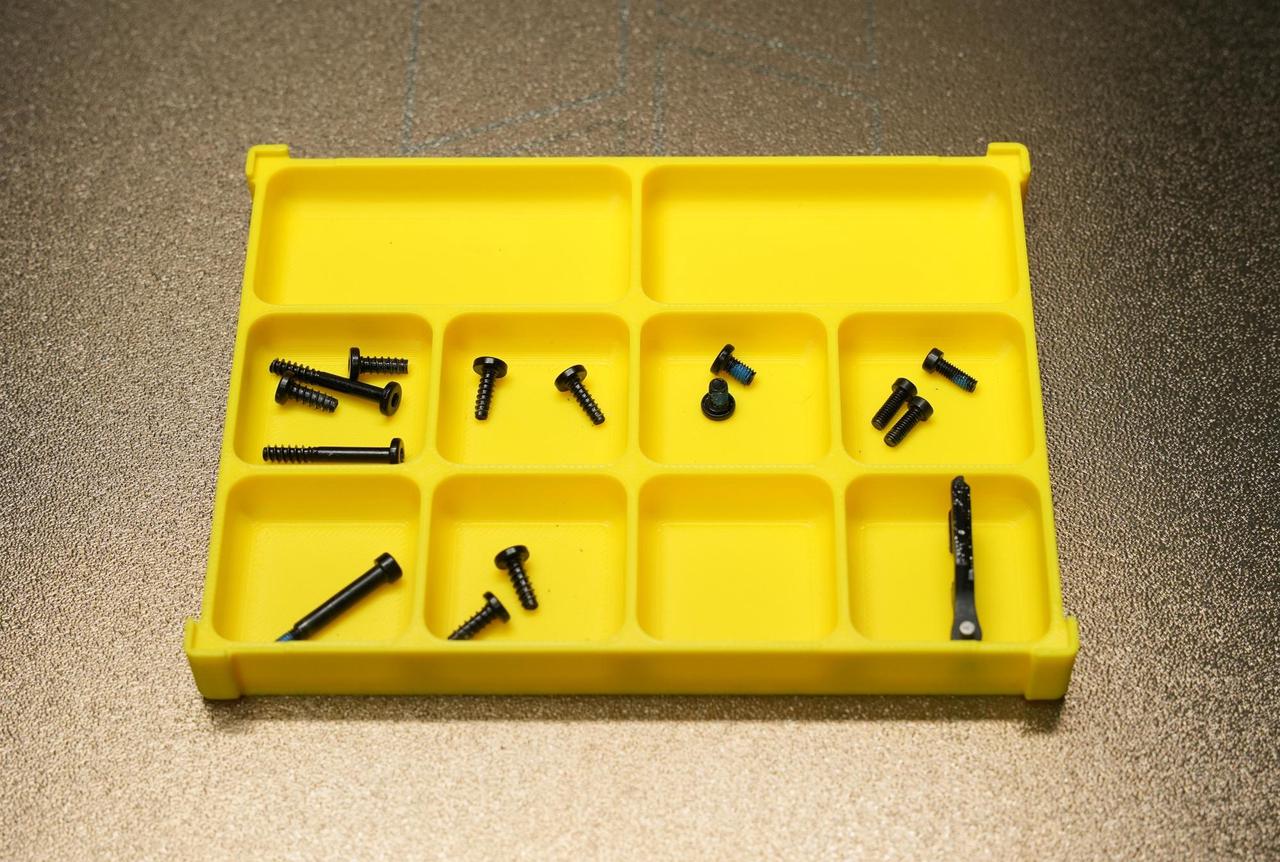

Este proceso de reemplazo implica un gran número de tornillos. Para evitar pérdidas o confusión, se recomienda preparar una caja de almacenamiento de tornillos con anticipación para clasificarlos y recuperarlos fácilmente.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Retirada del viejo sensor de corriente Eddy derecho de la boquilla

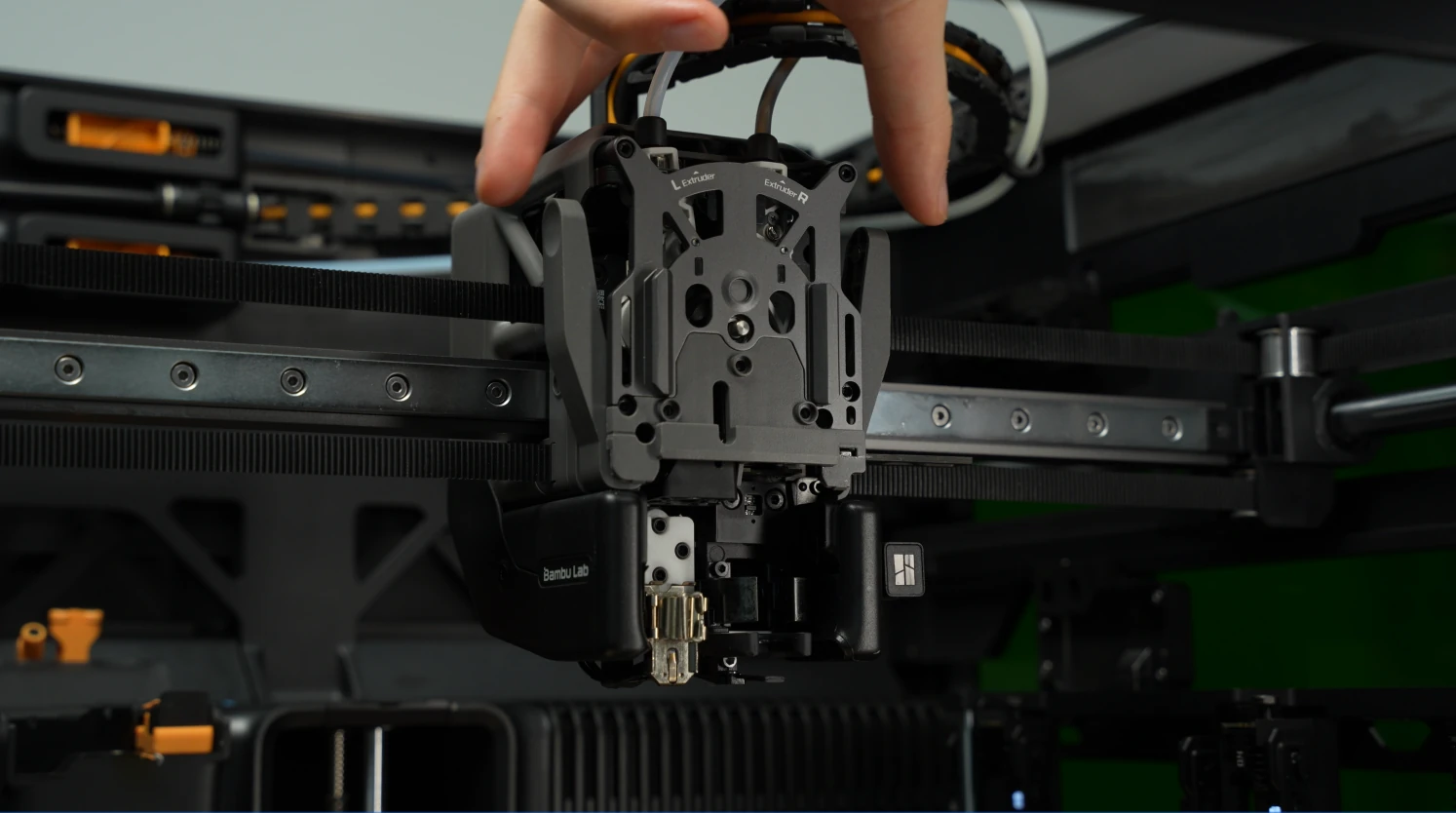

Paso 1: Retirar el ventilador de enfriamiento mejorado del cabezal
Para pasos detallados, consulte esta wiki: Reemplazo del ventilador de enfriamiento mejorado del cabezal.
Paso 2: Retirar el tubo PTFE superior al cabezal

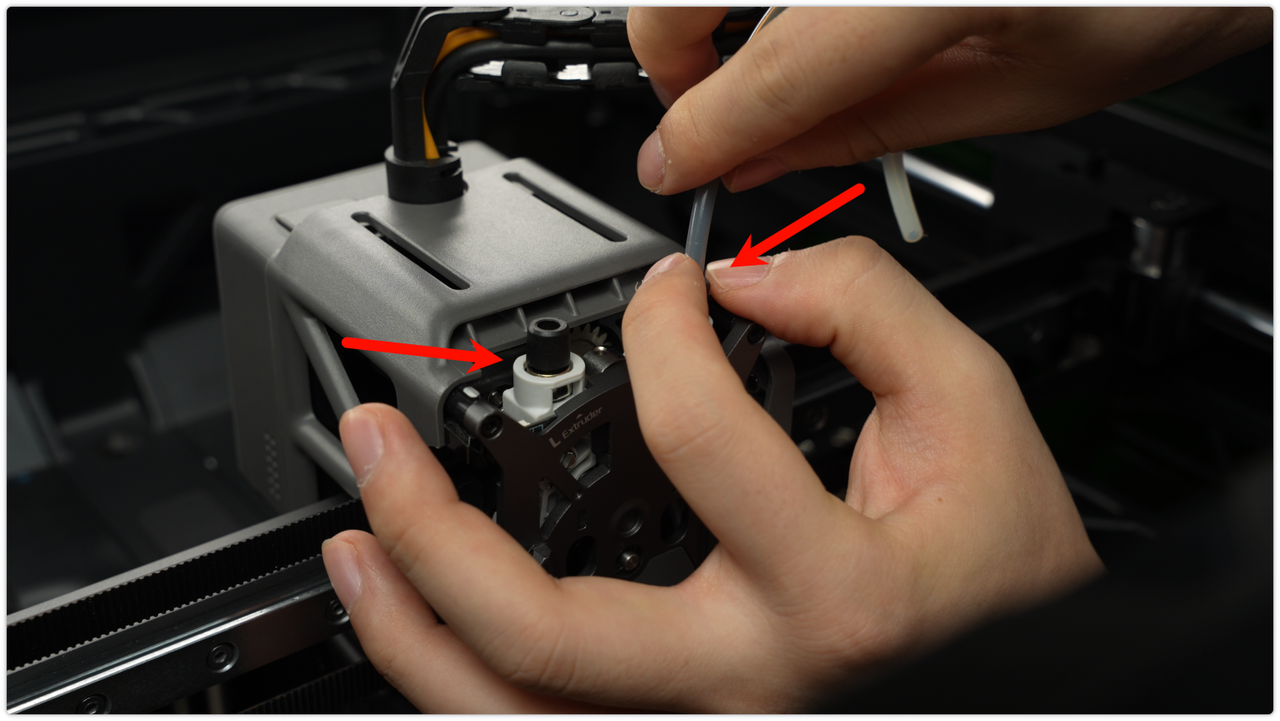

Presione el anillo exterior negro de manera uniforme para desbloquear los dos conectores neumáticos superiores al extrusor, luego retire el tubo PTFE.
Paso 3: Retirar los hotends izquierdo y derecho
Boquilla izquierda: Retire el manguito de silicona, abra el clip de fijación del conjunto de boquilla y retire el conjunto de boquilla izquierda.
Boquilla derecha: Tire la manija de la boquilla hacia la derecha para desbloquear y retirar el conjunto de boquilla derecha.
Paso 4: Retirar el conjunto guía de filamento del extrusor

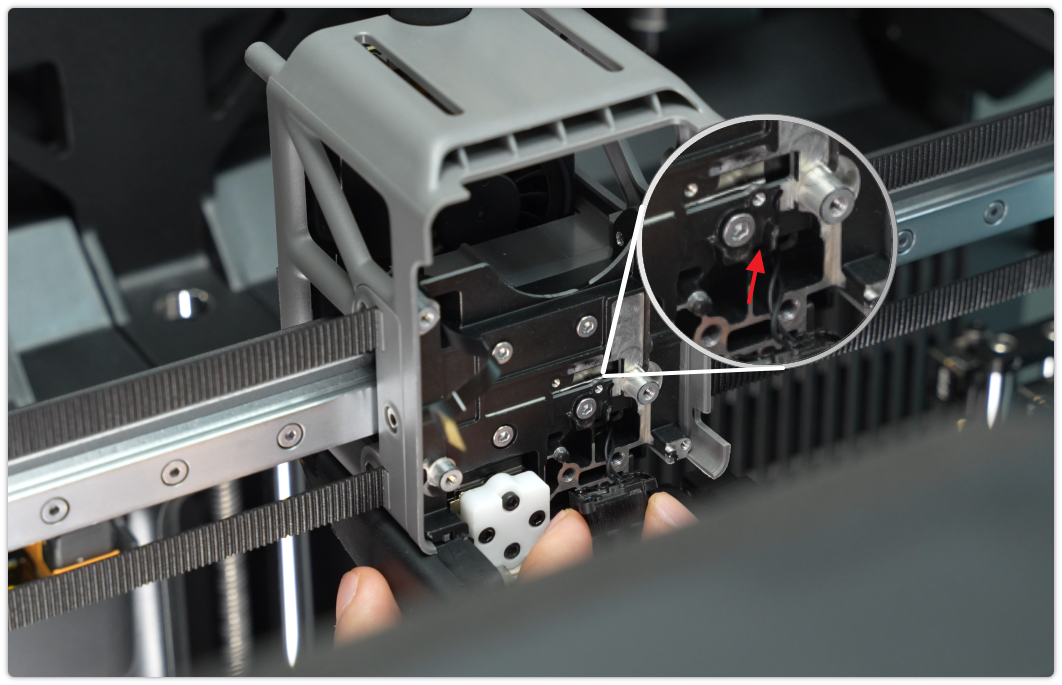

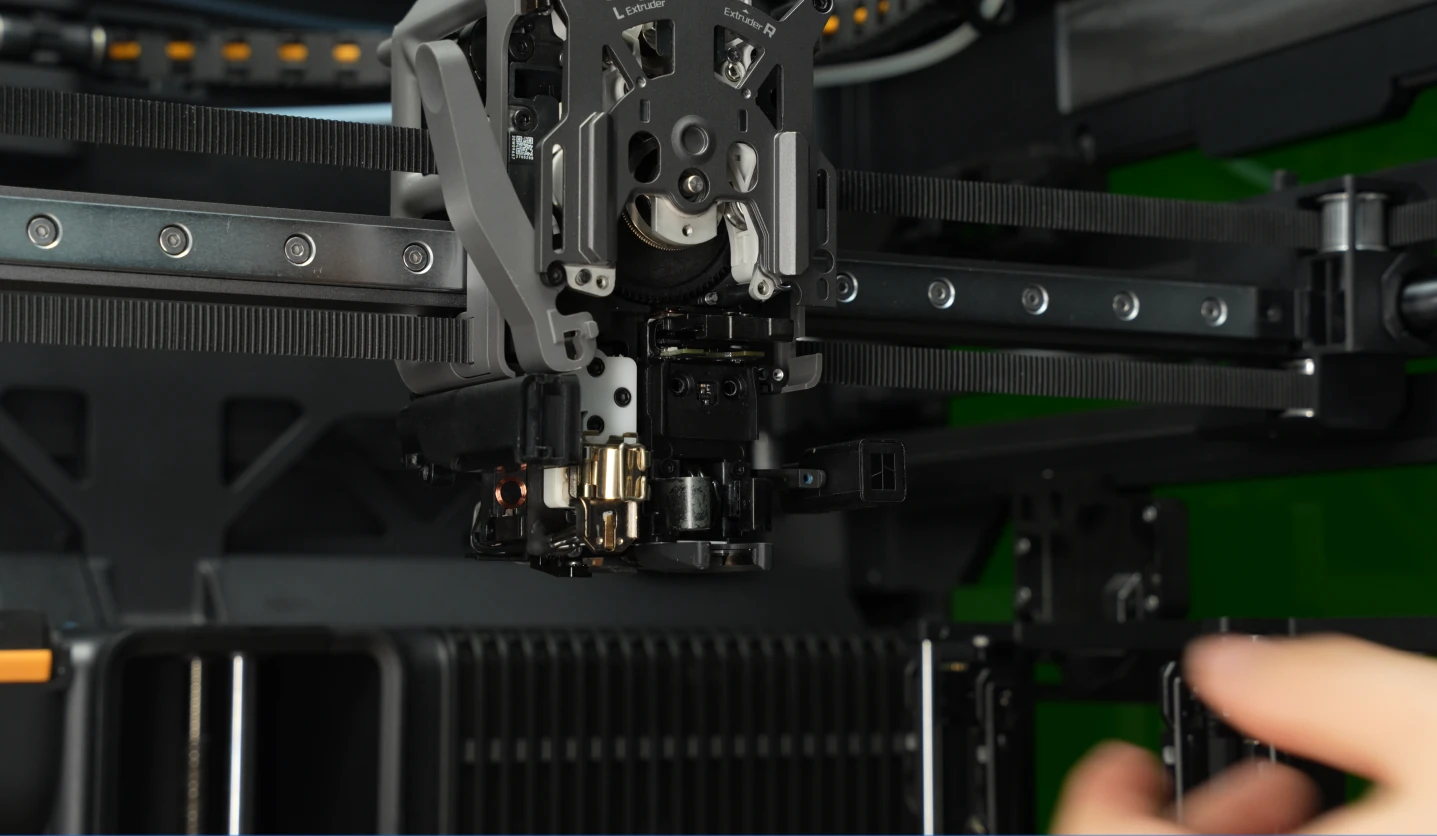

Use los dedos para presionar el conector de boquilla negro desde abajo mientras presiona suavemente la manija del cortador izquierdo para liberarlo de la ranura cerca del tornillo del cortador.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo de guía de filamento del extrusor.
Paso 5: Retirar el conducto y ventilador del ventilador de capa
Para pasos detallados, consulte esta wiki: Reemplazo del ventilador de capa H2C.
Paso 6: Retirar la unidad del extrusor
Para pasos detallados, consulte esta wiki: Guía de reemplazo de la unidad del extrusor H2C.
Paso 7: Retirar el conjunto de calentamiento por inducción
Para pasos detallados, consulte esta wiki: Guía de reemplazo del conjunto de calentamiento por inducción H2C.
El cable de cinta lateral está recubierto de adhesivo, por lo que tome precauciones adicionales al retirarlo para evitar rasgar el cable.
Paso 8: Retirar la placa de conexión de extrusión

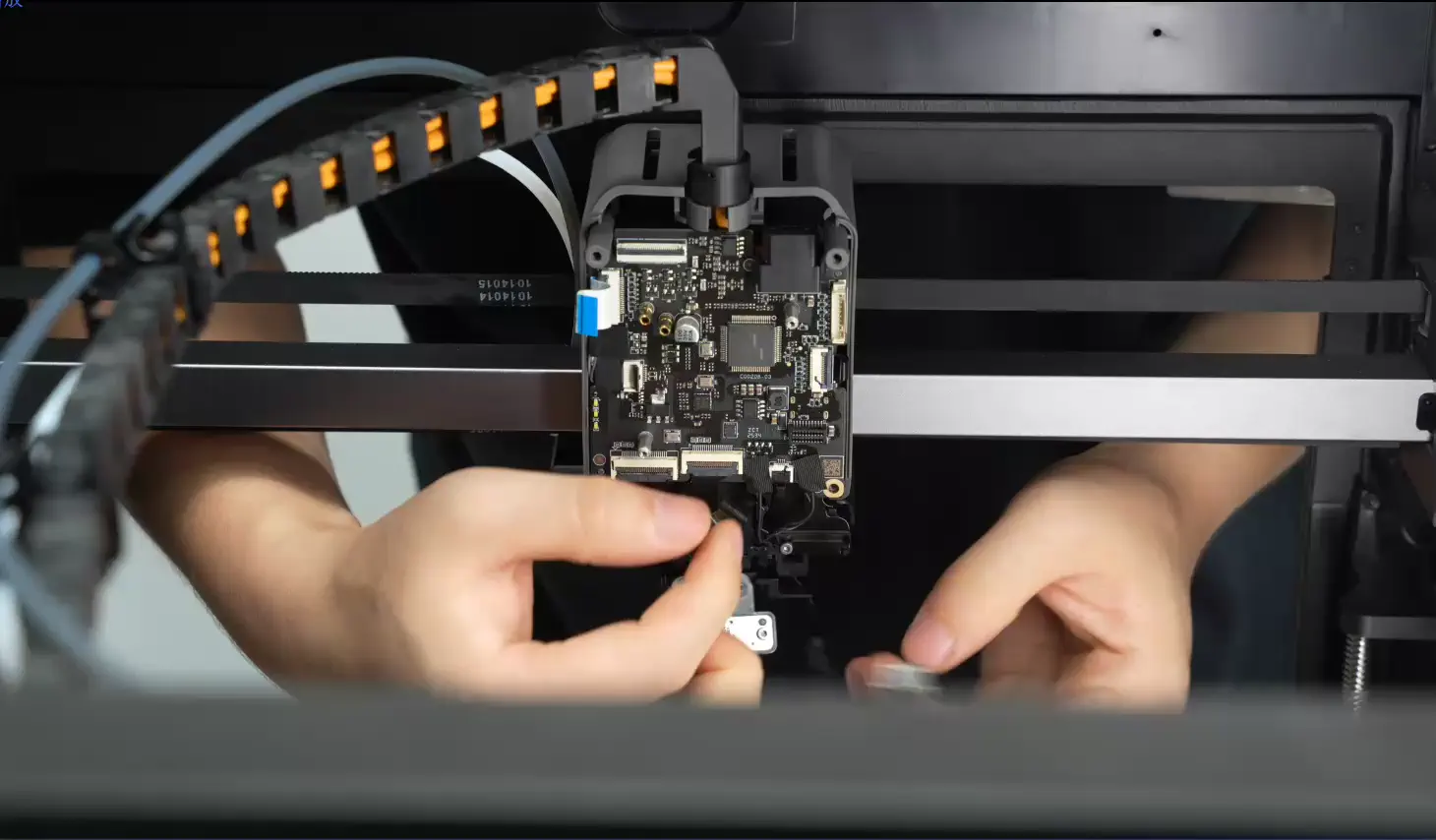

Como se muestra en la figura, desconecte los tres conectores FPC de la placa de conexión de extrusión, use una llave hexagonal de 1.5 mm para retirar los dos tornillos de fijación (M1.6 × 4) y retire cuidadosamente la placa de interfaz de extrusión.

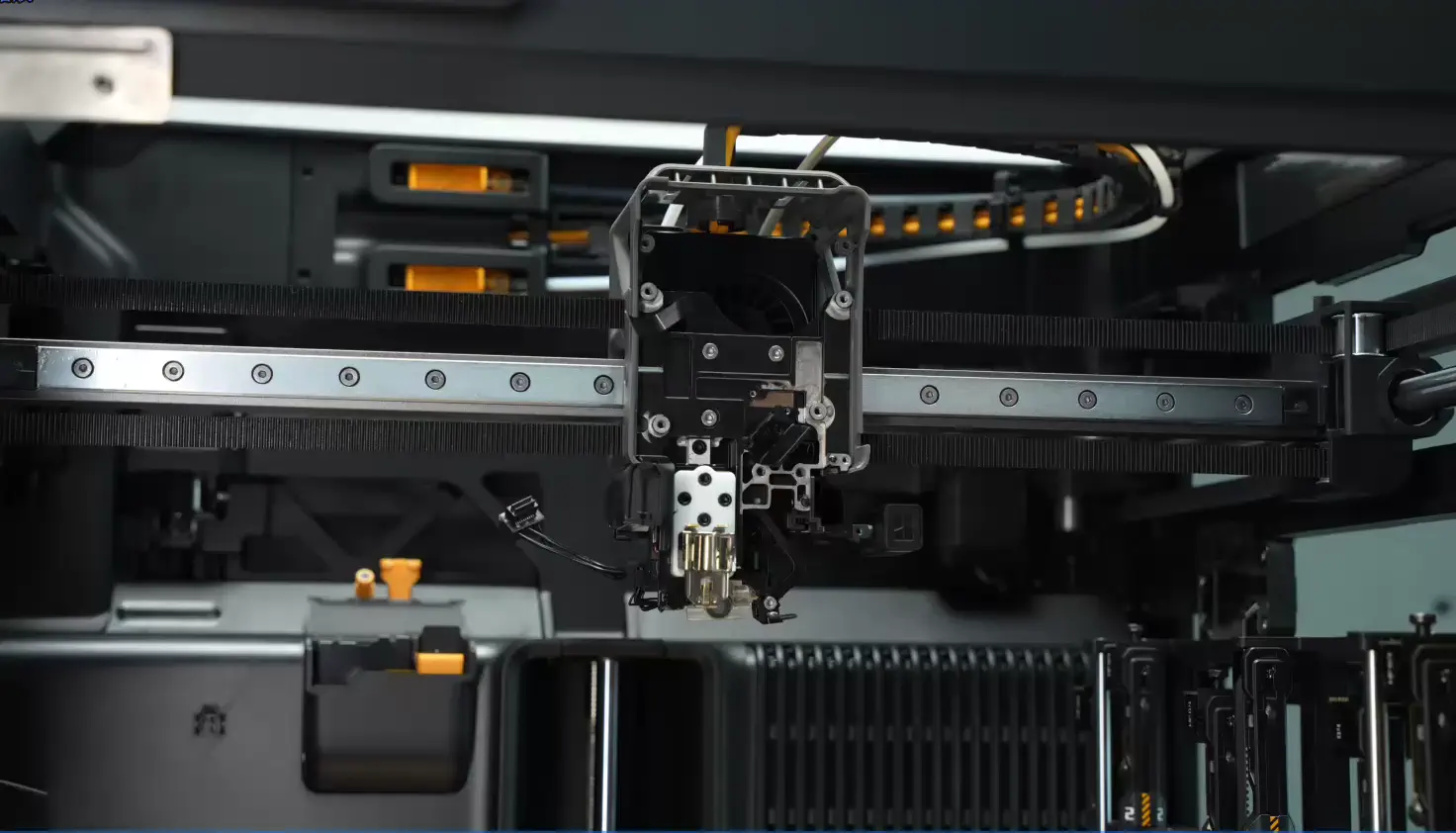

Paso 9: Retirar el sensor de corriente Eddy derecho de la boquilla

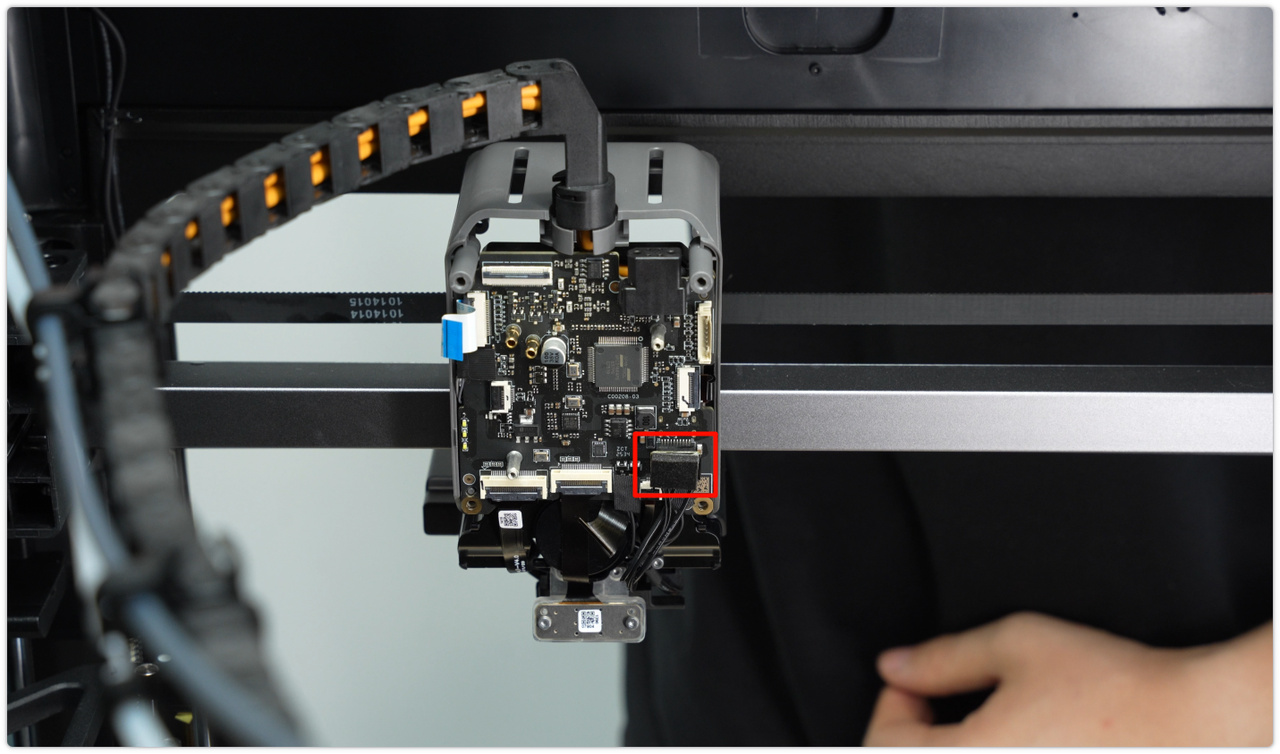

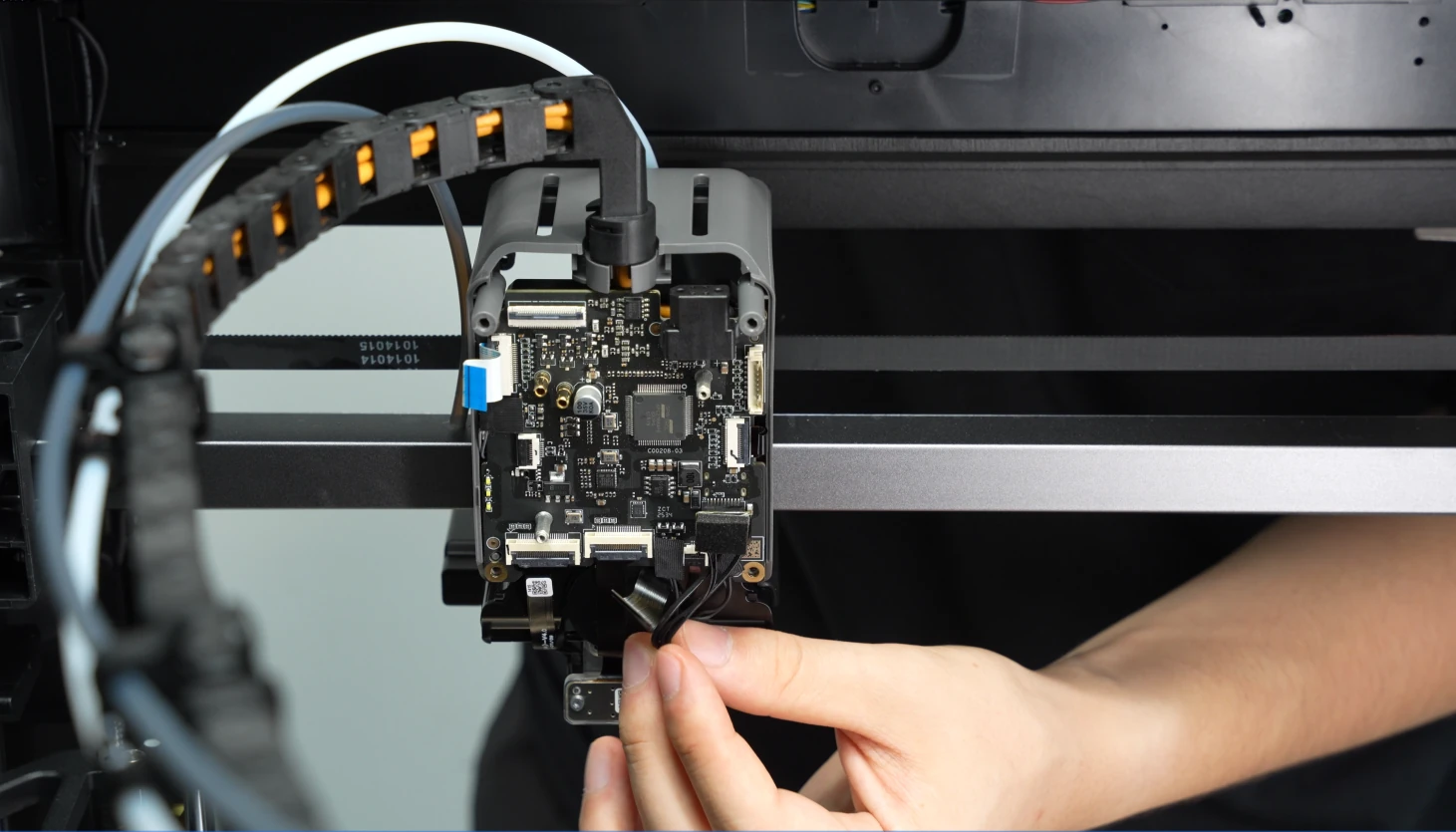

Localice el conector del cable del elemento calentador, desconéctelo suavemente para desconectar el cable y retire el cable del clip del cable.

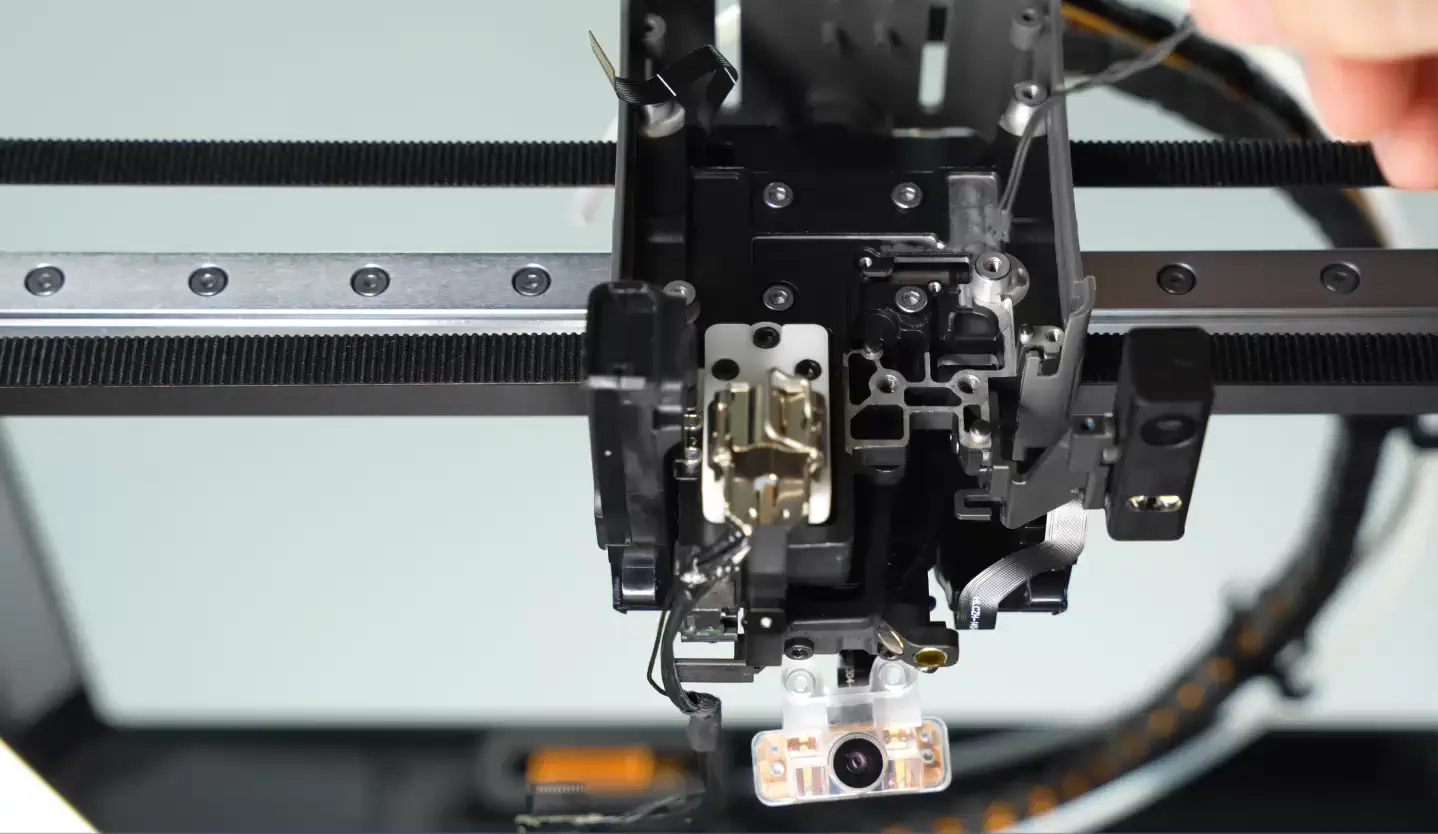

Debido a la interferencia entre la cámara de la boquilla y el cable del bobinado de corriente Eddy, primero debe aflojar la cámara del cabezal. Use una llave hexagonal de 1.5 mm para retirar los tornillos de fijación de la cámara. Tenga en cuenta que el cable de la cámara no necesita retirarse, simplemente desplace ligeramente la cámara para crear suficiente espacio para la operación.

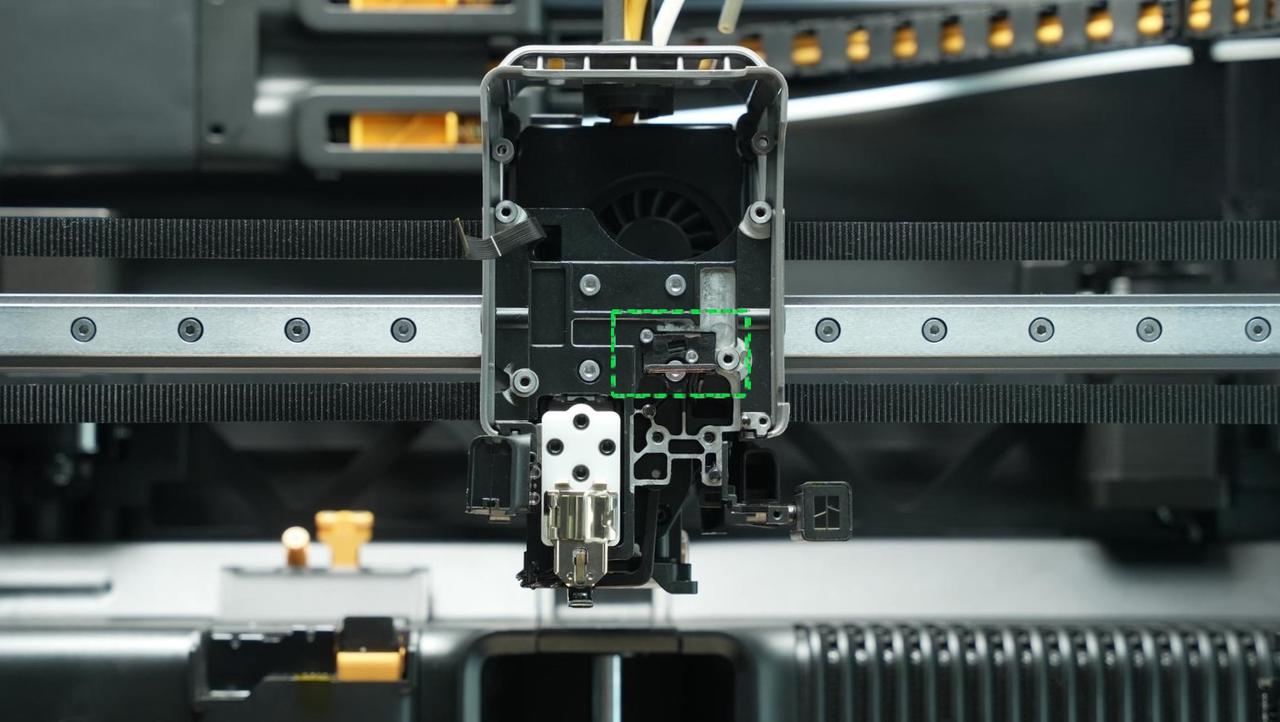

Retire la cinta del conector del sensor de corriente Eddy derecho de la boquilla.
Sujete el conector del sensor de corriente Eddy derecho de la boquilla y empuje hacia afuera a lo largo de su plano.

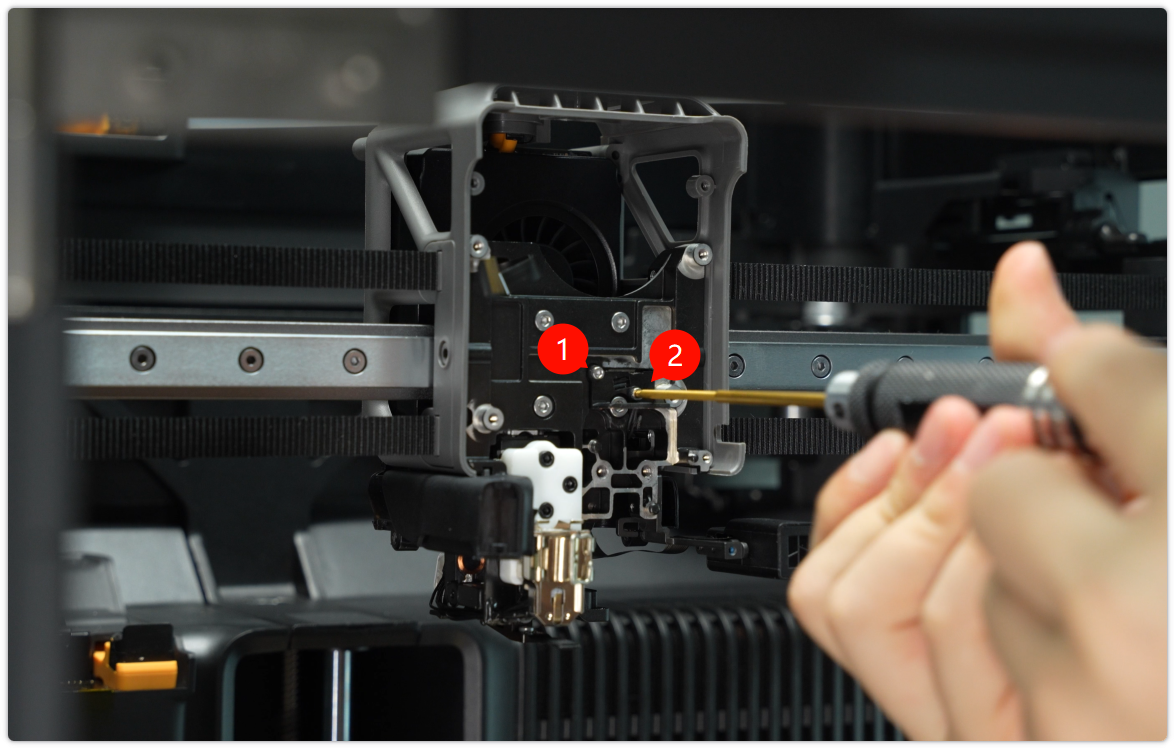

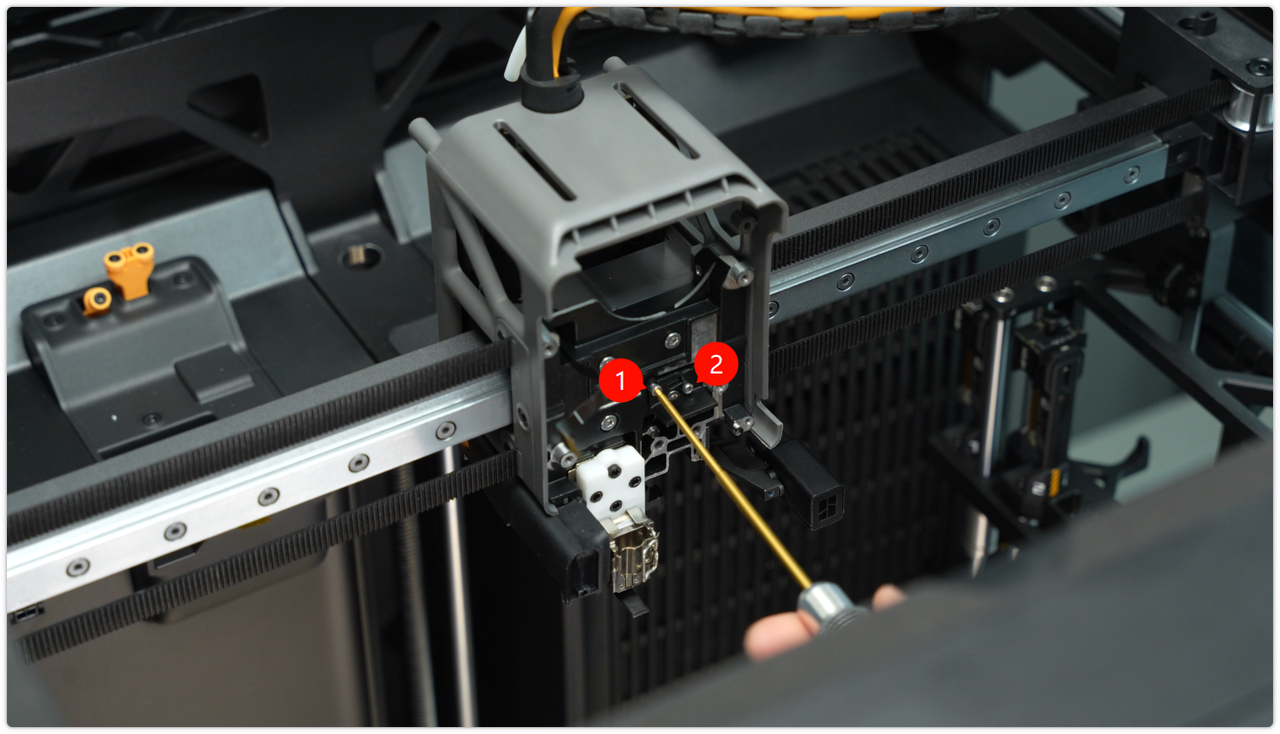

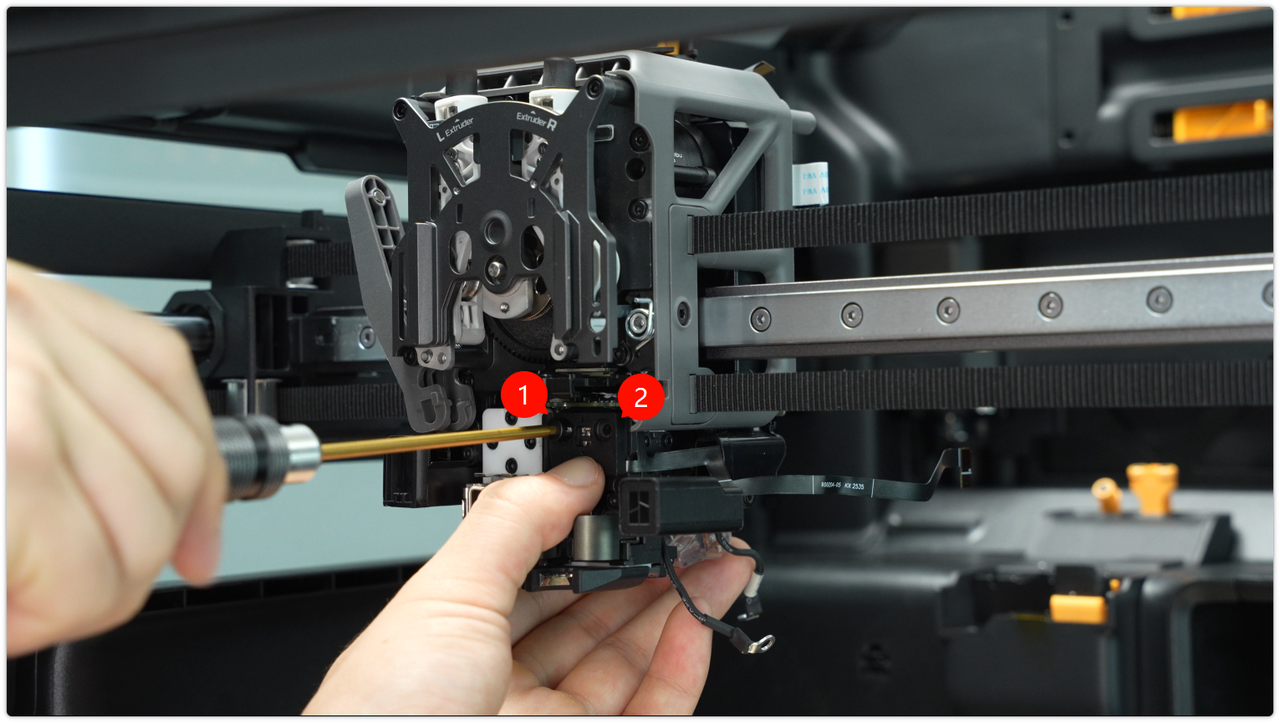

Con una llave hexagonal de 1.5 mm, retire los dos tornillos de retención (M1.6 × 4) del sensor de corriente Eddy derecho.

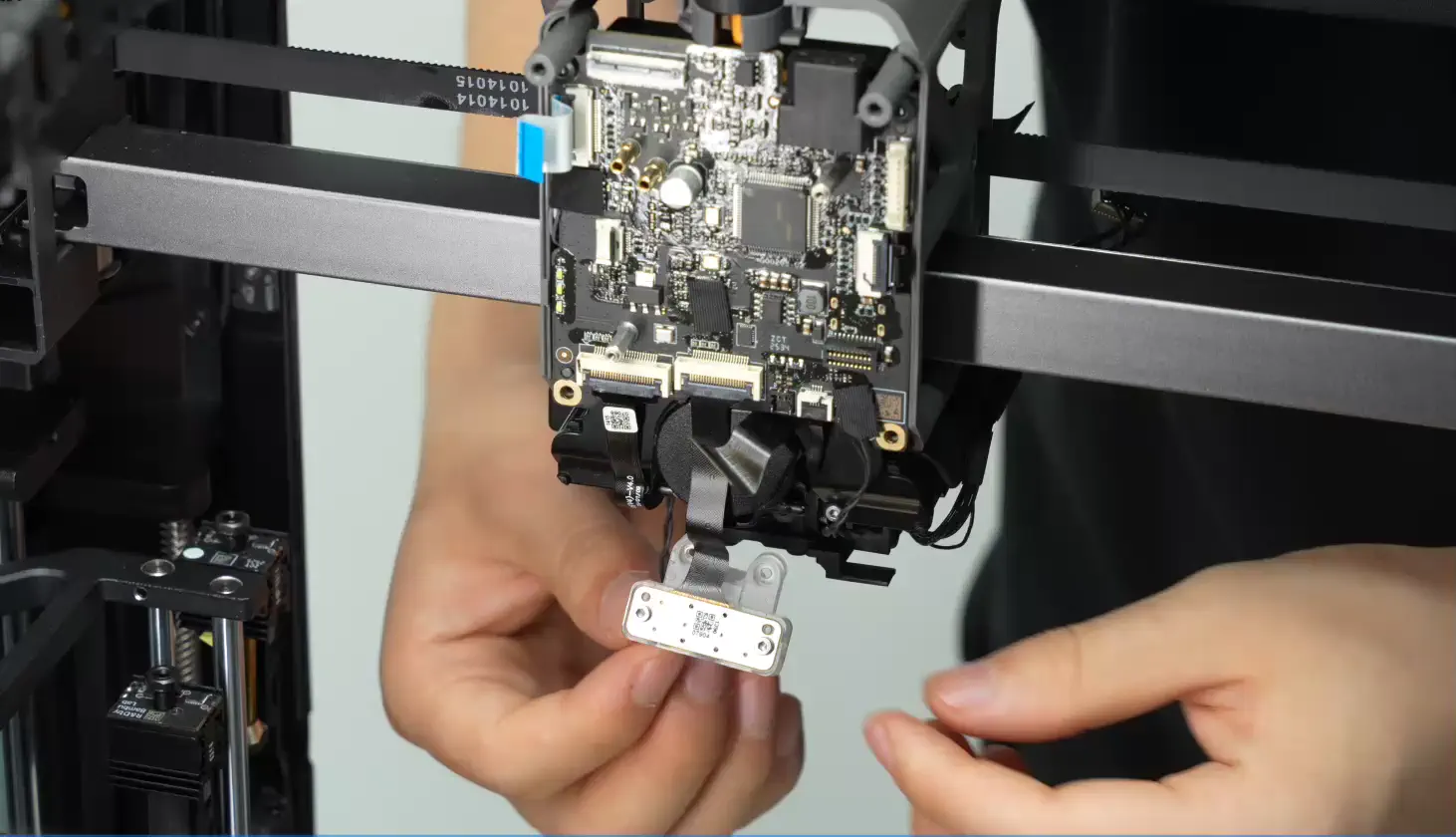

Retire lentamente el sensor de corriente Eddy derecho horizontalmente desde arriba del cabezal, teniendo cuidado de evitar fricción o enganche entre el cable del sensor y los componentes circundantes durante la retirada.
Instalación de un nuevo sensor de corriente Eddy derecho de la boquilla
Paso 1: Instalar el sensor de corriente Eddy derecho
Pase el conector del nuevo sensor de corriente Eddy derecho a través del agujero preestablecido en el cabezal, luego alinee el sensor con el agujero de tornillo.
Inserte el cable en la bandeja de cable designada de la máquina para asegurar que no quede atrapado ni comprimido.
Alinee el sensor de corriente Eddy derecho con el agujero de tornillo en la posición de instalación y ajuste su posición hasta que esté en contacto completo con la superficie de montaje. Con una llave hexagonal de 1.5 mm, instale los dos tornillos de fijación del sensor—solo apriételos ligeramente (no los apriete completamente).
Nota: No apriete completamente los dos tornillos del sensor de corriente Eddy en este paso. Después de completar la instalación del conjunto de calentamiento, luego apriete los dos tornillos de fijación del sensor de corriente Eddy.
Desplace al lado trasero del cabezal y guíe el cable del sensor de corriente Eddy derecho debajo del cable de conexión de la cámara de boquilla, luego inserte el cable en el clip del cable.

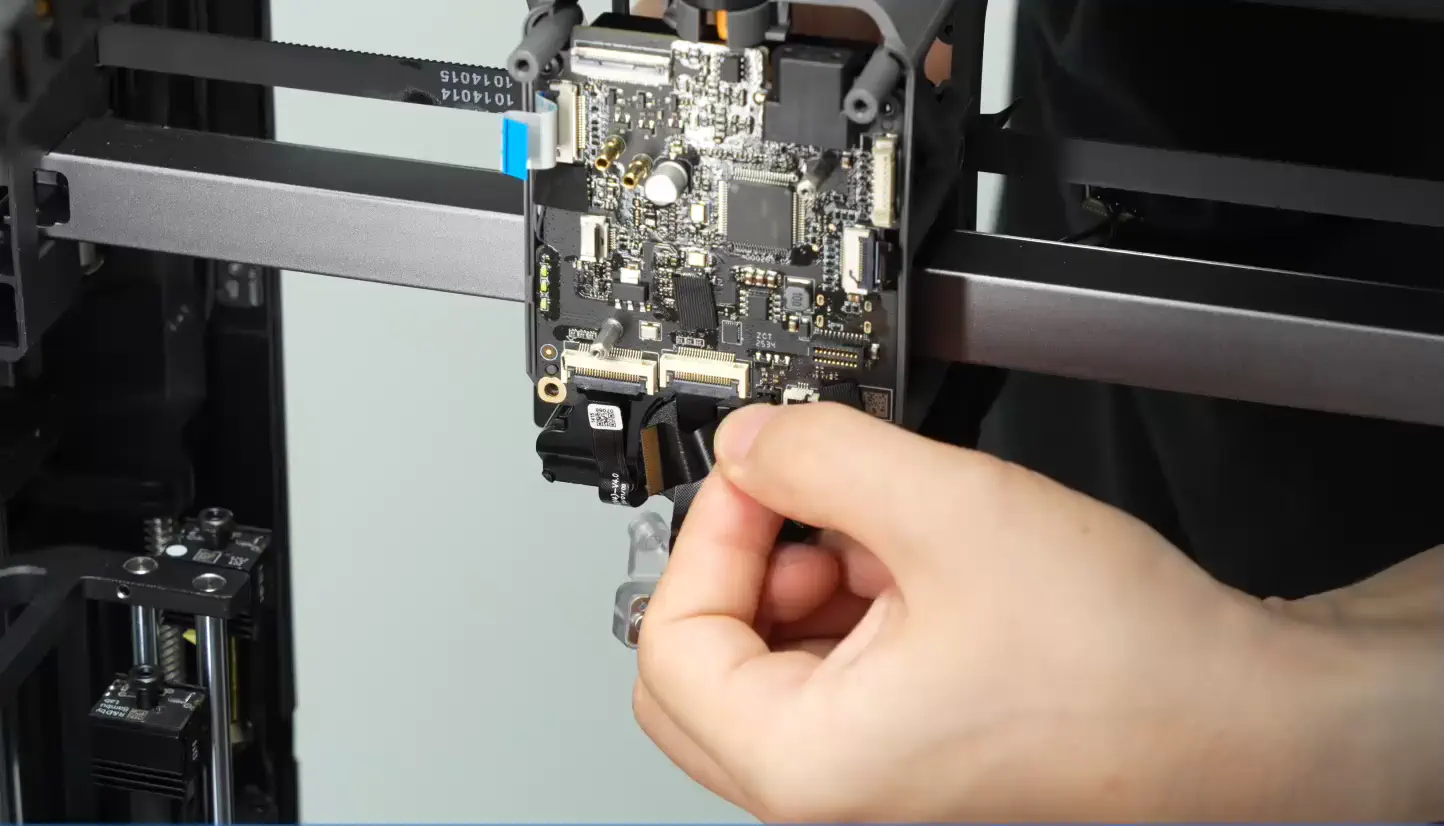

Instale el conector del sensor de corriente Eddy con el lado metálico de la interfaz hacia afuera. Presiónelo suavemente en la interfaz de la placa TH en dirección horizontal, luego vuelva a aplicar la cinta protectora.
Alinee el conector del cable del componente calentador con la interfaz, luego tire suavemente del cable después de conectarlo para confirmar que está seguro.
Como se muestra en la imagen a continuación, inserte el cable del componente en el clip del cable.
Paso 2: Instalar la placa de conexión de extrusión

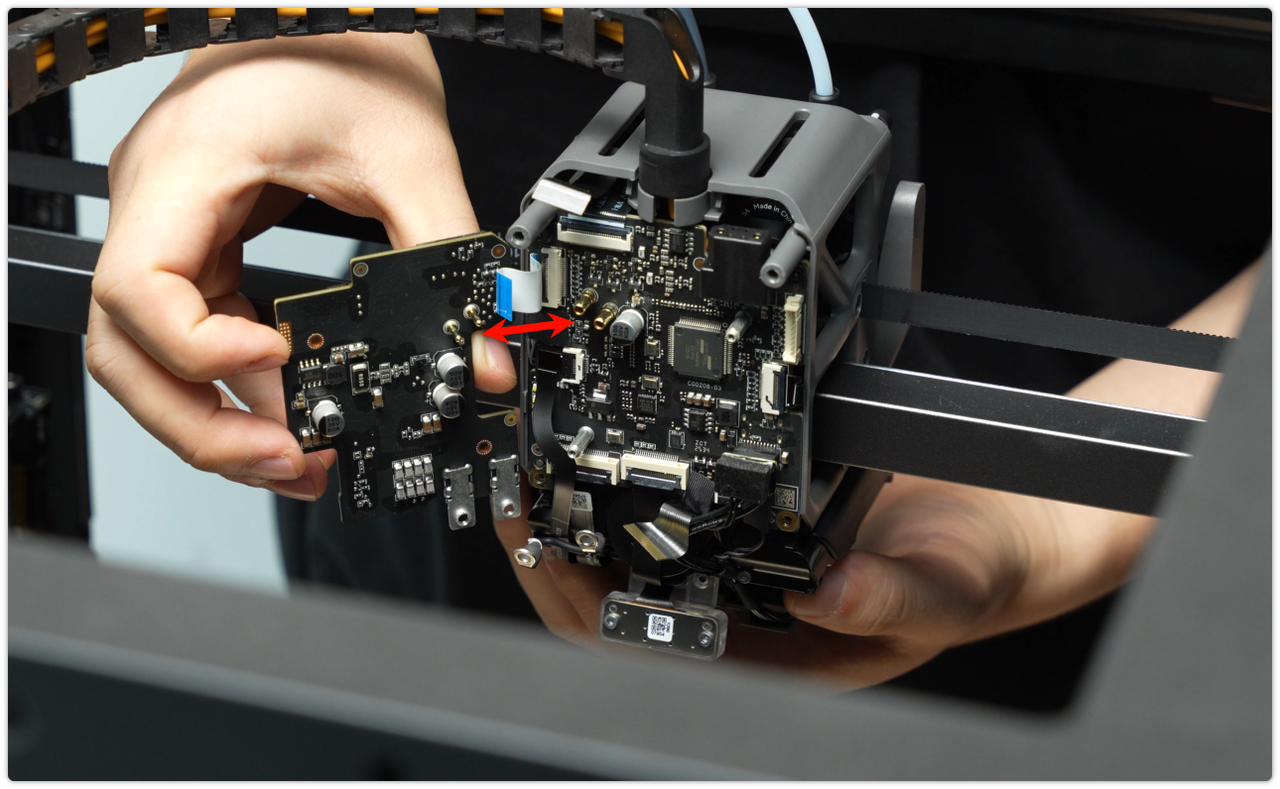

Ajuste la posición de la placa de conexión de extrusión, alinee los dos pines dorados de la placa con la interfaz correspondiente en la placa TH y inserte lentamente en posición vertical.
Conecte los tres conectores FPC de la placa de interfaz de extrusión, luego apriete los dos tornillos de fijación (M1.6 × 4) con una llave hexagonal de 1.5 mm para completar la instalación de la placa de interfaz de extrusión.
Paso 3: Instalar el conjunto de calentamiento por inducción
Coloque una hoja delgada de papel A4 encima del conjunto de calentamiento como almohadilla amortiguadora para evitar colisión rígida entre el conjunto de calentamiento y el sensor de corriente Eddy superior durante la instalación.
Después de confirmar la posición, apriete los dos tornillos de fijación del conjunto de calentamiento.
Para pasos detallados, consulte esta wiki: Guía de reemplazo del conjunto de calentamiento por inducción H2C.
Después de completar la instalación del conjunto de calentamiento, apriete los tornillos de fijación del sensor de corriente eddy del lado derecho.

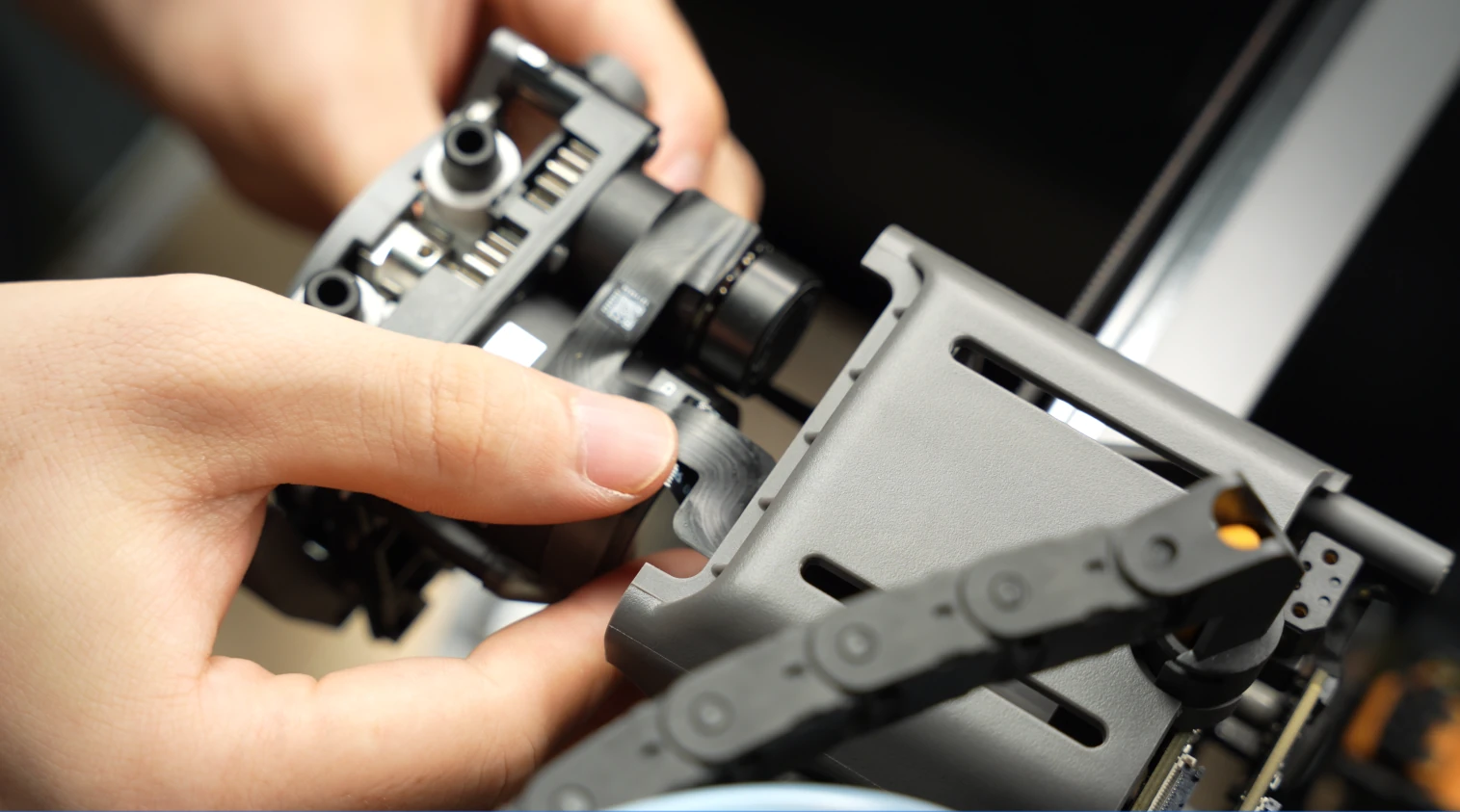

Paso 4: Instalar la unidad del extrusor
Para pasos detallados, consulte esta wiki: Guía de reemplazo de la unidad del extrusor H2C.
Paso 5: Instalar la salida del conducto del ventilador de capa
Alinee los tornillos y los agujeros de posicionamiento, luego inserte la salida del conducto, asegurando que el pasador de posicionamiento coincida exactamente con el agujero. Utilice una llave hexagonal de 1.5 mm para apretar los dos tornillos de fijación (M2 × 5) y asegure la salida del conducto.
Paso 6: Instalar el conjunto guía de filamento del extrusor
Para pasos detallados, consulte esta wiki: Guía de reemplazo de la guía de filamento del extrusor H2C.
Paso 7: Instalar los hotends izquierdo y derecho
Instalación de la boquilla izquierda: Coloque el conjunto de boquilla izquierda en la posición de montaje correspondiente, fije la hebilla de fijación y asegure que la boquilla esté correctamente asentada. Luego, vuelva a instalar la manga de silicona.
Instalación de la boquilla derecha: Asegúrese de que la manija de extracción esté tirada, alinee el conjunto de boquilla derecha con la posición de montaje y empuje hacia adentro. Luego, presione la manija de extracción para bloquearla en su lugar y sacuda suavemente la boquilla para confirmar que está bloqueada firmemente y no suelta.
Para pasos detallados de instalación, consulte la wiki: Guía de instalación del hotend por inducción H2C.

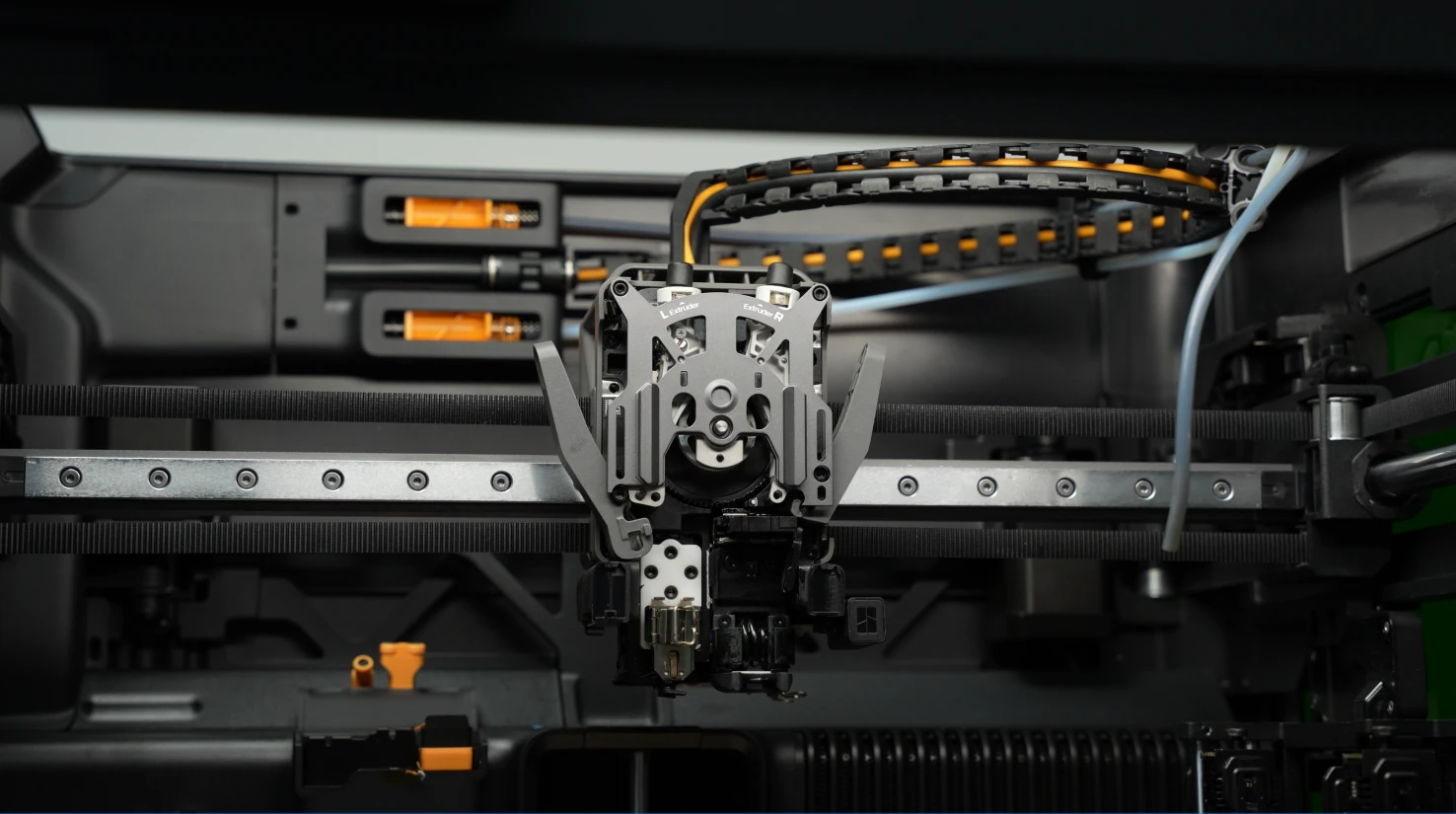

Paso 8: Instalar el ventilador de enfriamiento mejorado para cabezales
Verificación de funcionamiento
Conecte la fuente de alimentación y encienda la impresora. Inicie una tarea de impresión y verifique si se completa con éxito.
Lista de tornillos
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
