Unidad de Doble Extrusor
El extrusor es responsable de extraer el filamento de la bobina y alimentarlo al hotend. Una vez que el filamento se calienta y funde en el hotend, se extruye a través de la boquilla para formar el modelo impreso.
Las piezas de repuesto para los componentes del extrusor incluyen lo siguiente:
-
Unidad de extrusor (incluyendo motor de extrusión) * 1
-
Tornillos BT2.6x8 * 2
-
Tornillos M2.5x8 * 4
Cuándo utilizar esta guía
- El extrusor está dañado
- El motor de extrusión presenta fallos
Herramientas y materiales requeridos
- Unidad de extrusor nueva
- Llave hexagonal H2.0
- Pinzas
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Guía en video
Retirando la vieja unidad de doble extrusor
Paso 1: Retirar el ventilador de enfriamiento mejorado del cabezal
Para pasos detallados, consulte la wiki: Pasos para reemplazar el ventilador de enfriamiento mejorado del cabezal.
Paso 2: Retirar el tubo PTFE situado encima del cabezal

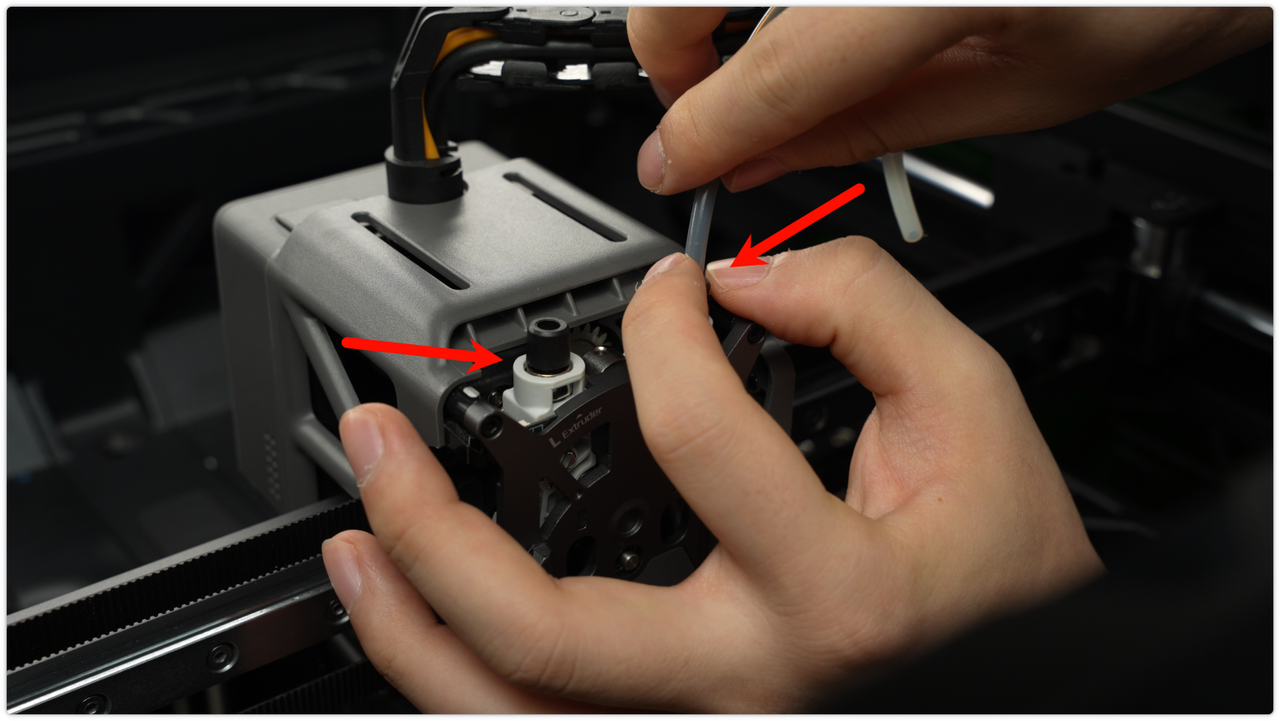

Presione los anillos exteriores negros de manera uniforme para desbloquear los dos conectores neumáticos situados encima del extrusor, luego retire el tubo PTFE.
Paso 3: Retirar los hotends izquierdo y derecho
Boquilla izquierda: Retire la funda de silicona, abra la pinza de fijación y retire el conjunto de la boquilla.
Boquilla derecha: Tire de la palanca hacia la derecha para desbloquear y retirar el conjunto de la boquilla.
Paso 4: Retirar el conjunto guía de filamento del extrusor

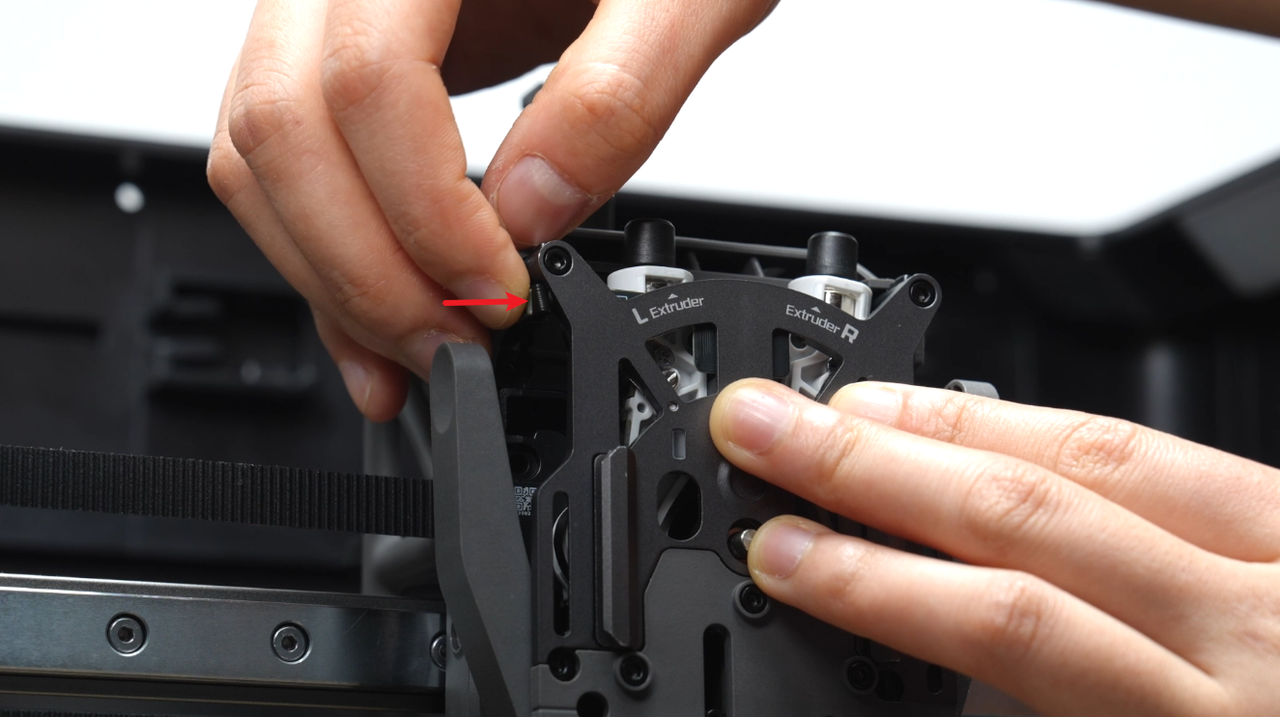

Use los dedos para presionar el conector de boquilla negro desde abajo mientras presiona suavemente la palanca del cortador izquierdo para liberarlo de la ranura cerca del tornillo del cortador.
Para pasos detallados de reemplazo, consulte la wiki: Pasos para reemplazar la guía de filamento del extrusor H2C.
Paso 5: Retirar el conducto y ventilador de enfriamiento
Para pasos detallados, consulte esta wiki: Reemplazando el ventilador de enfriamiento H2C.
Paso 6: Retirar los componentes del extrusor

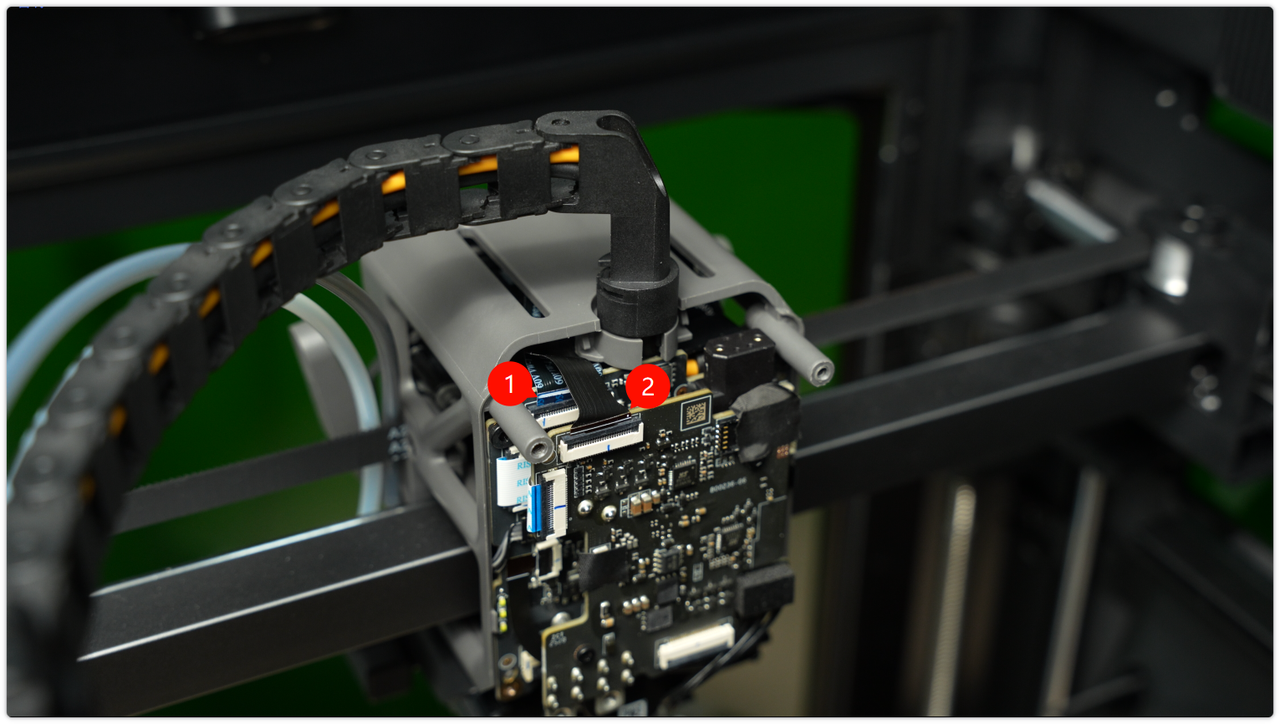

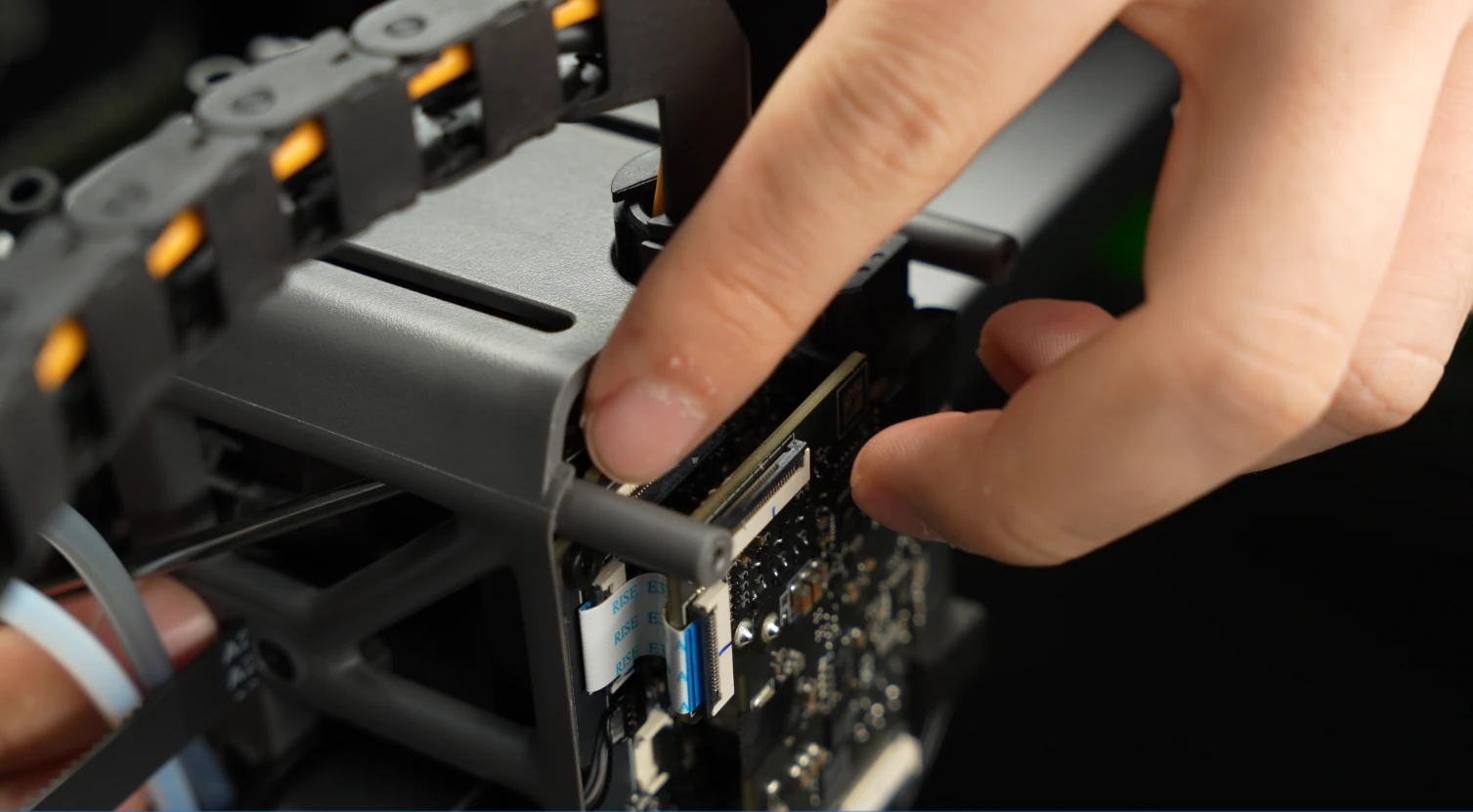

Primero, libere la pinza en el ② cable de conexión del motor de cambio y desconéctelo. Luego, sostenga el cable del motor de cambio con los dedos, libere la pinza en el ① cable de conexión del motor de extrusión y desconéctelo también.

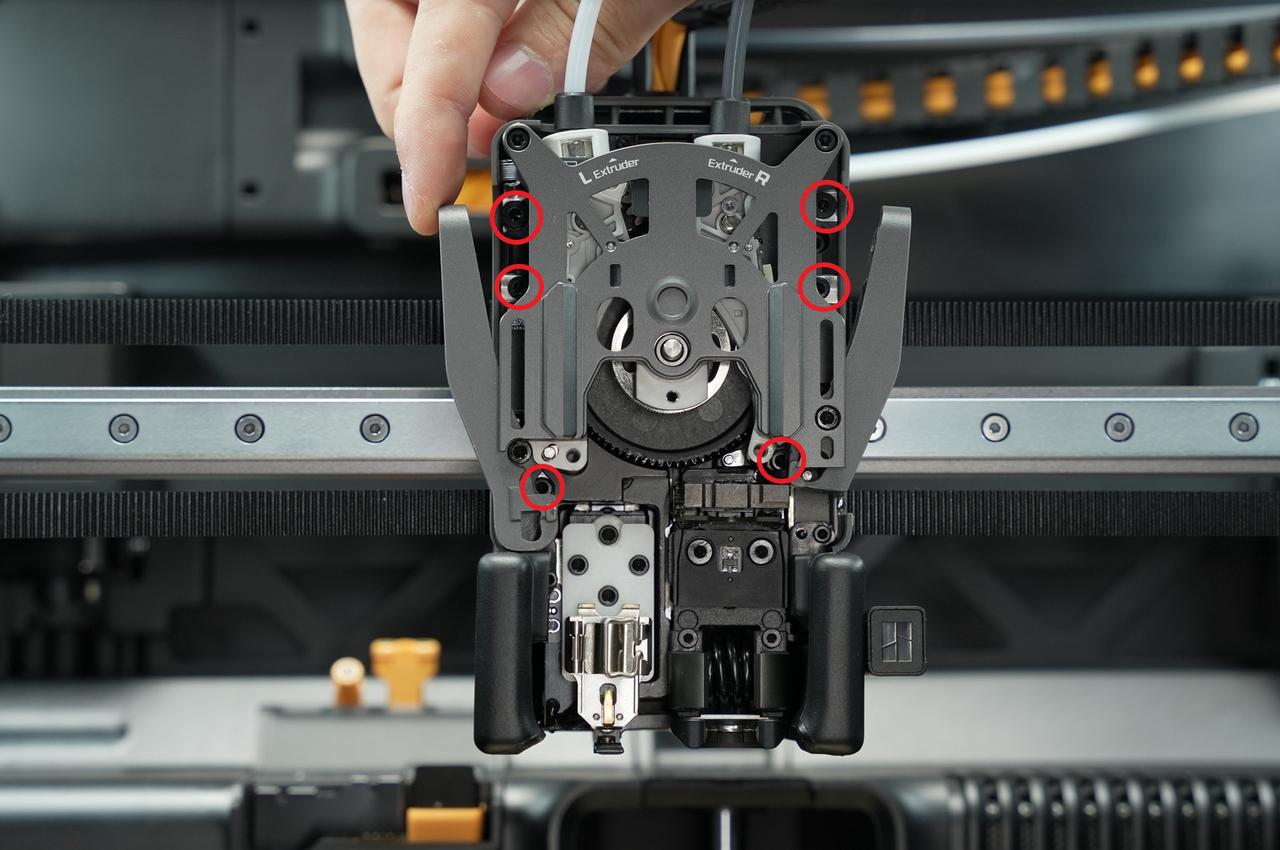

Use una llave hexagonal H2.0 para retirar los seis tornillos de fijación (los dos superiores son BT2.6×8 × 2, y los cuatro restantes son M2.5×8 × 2). Al retirar los dos tornillos en la parte inferior de la interfaz de cambio rápido, sostenga firmemente la llave antes de aflojarlos.
Debido a que los dos tornillos en la parte inferior de la guía rápida están ubicados bastante profundos, podrían caer cerca del cortador y la guía de la cubierta trasera al aflojarse completamente. Si esto ocurre, retire el conjunto del extrusor y agite suavemente para eliminar los dos tornillos atrapados.

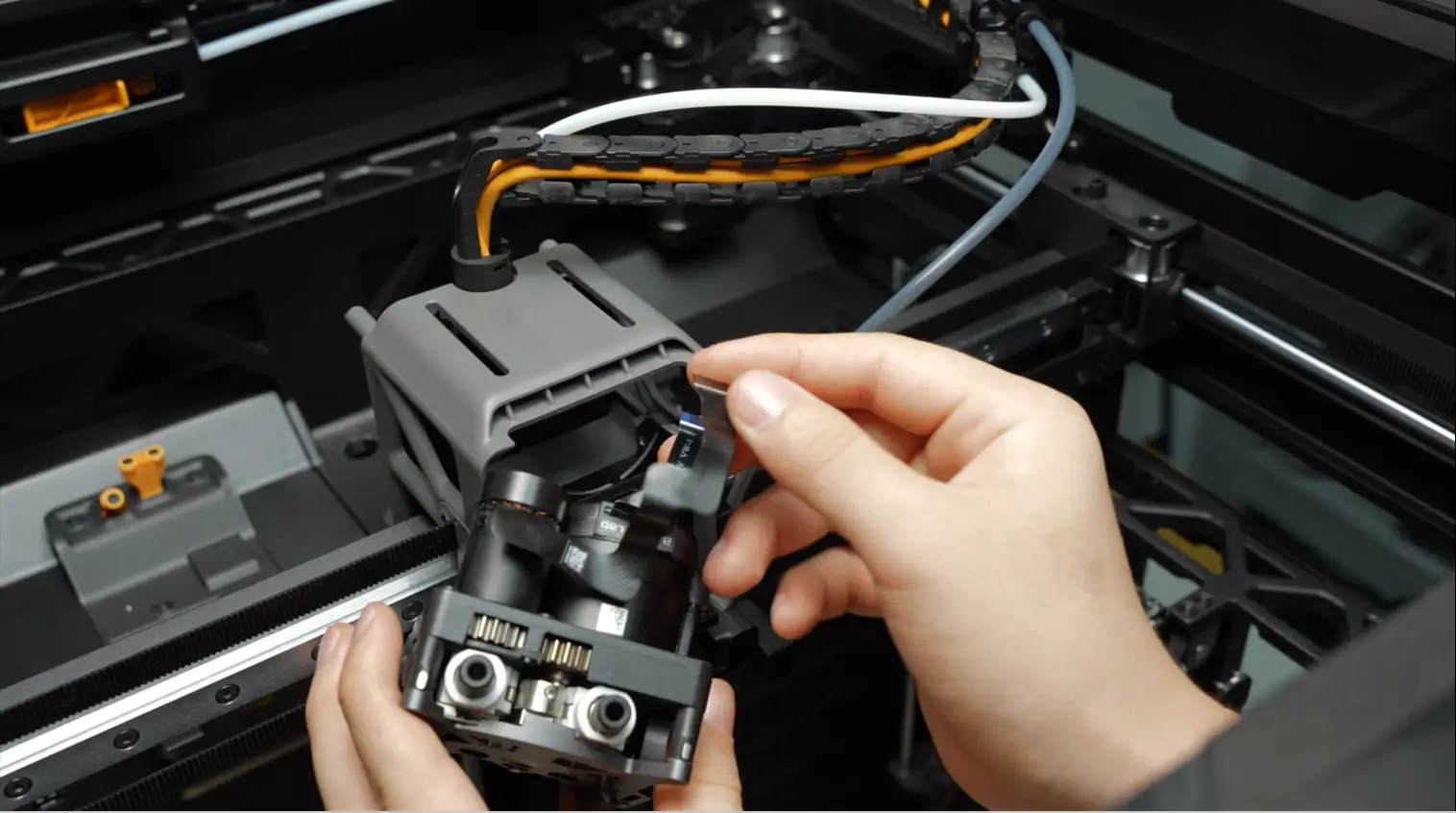

Al retirar el conjunto del extrusor, use pinzas para enderezar los cables internos de conexión a través de la brecha situada encima del cabezal. Esto evitará que los cables se doblen y dificulten la retirada del conjunto del extrusor.

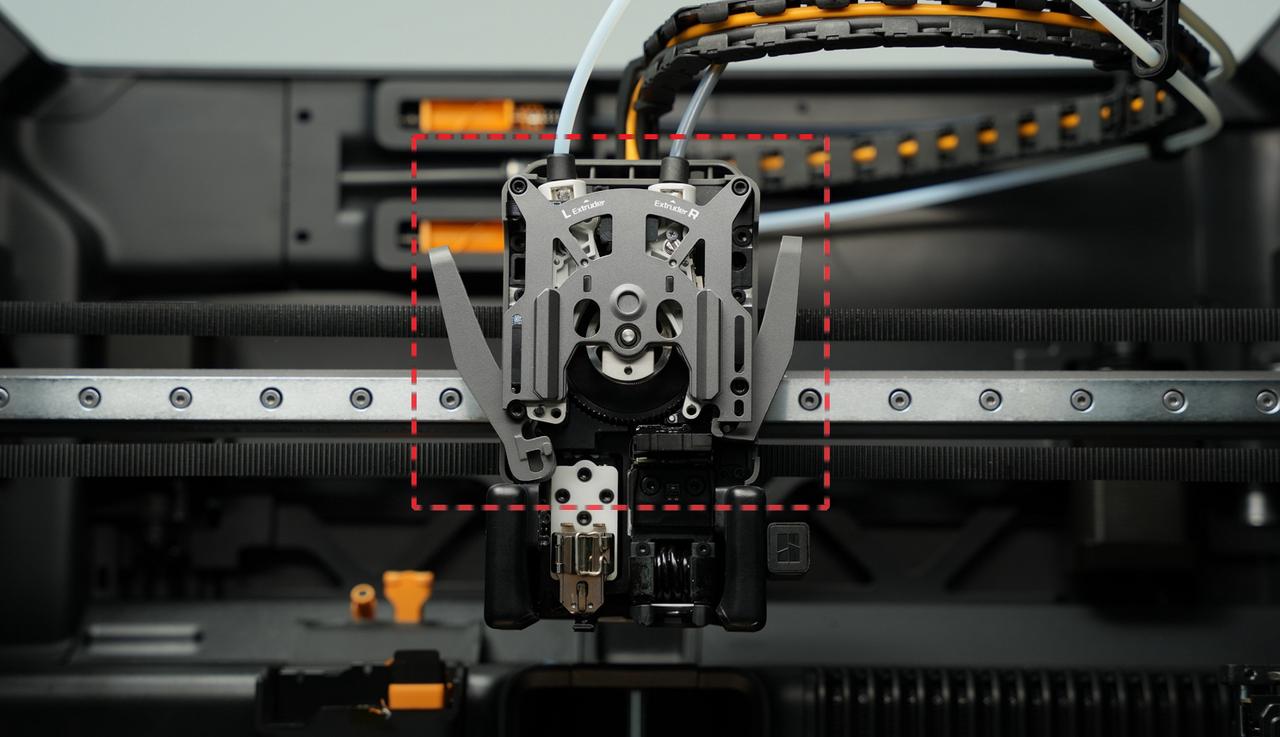

Sostenga las hojas de corte izquierda y derecha y tire suavemente de la unidad del extrusor hacia afuera.

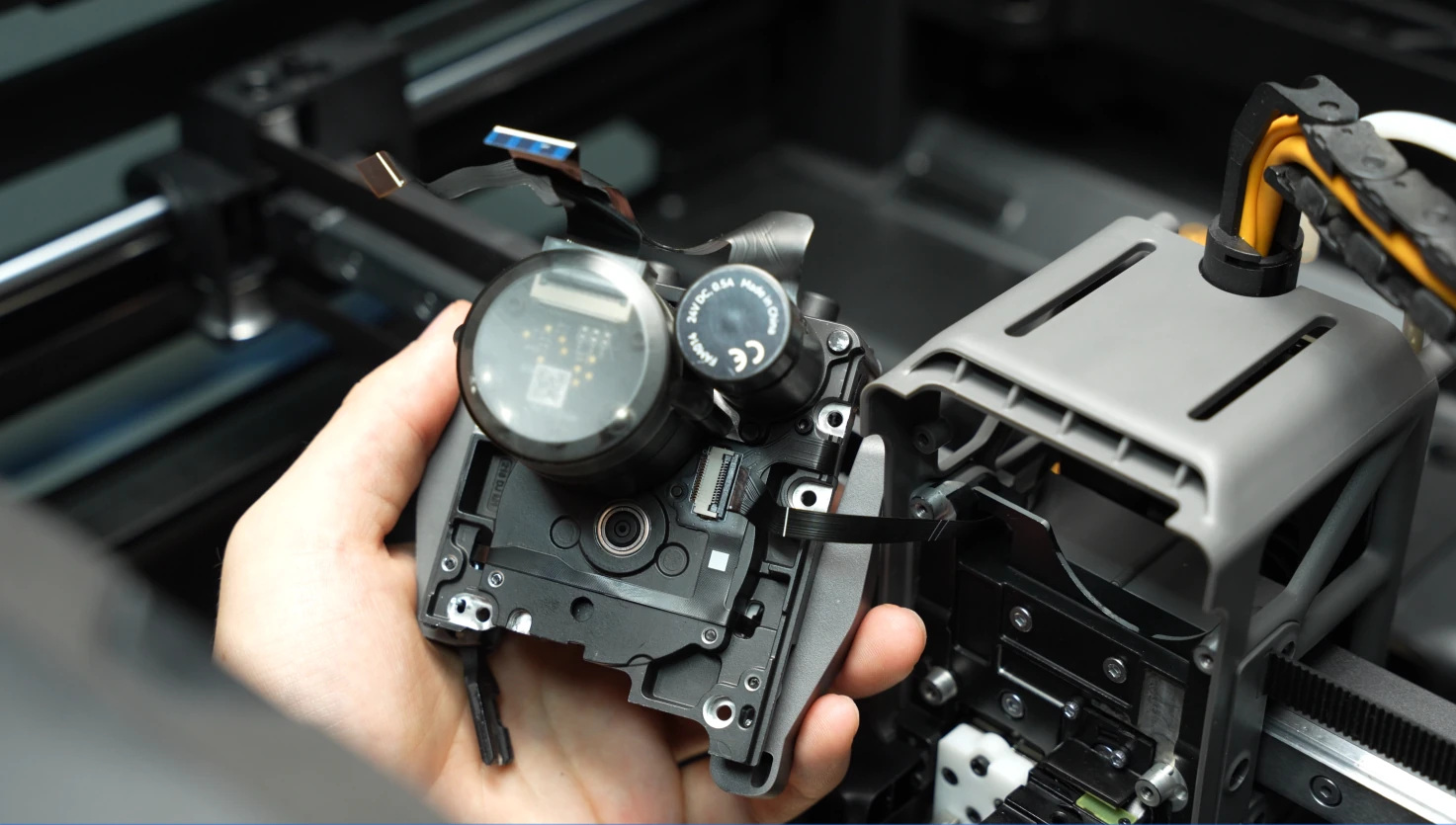

Nota: No tire con fuerza excesiva del cable Hall situado detrás de la unidad del extrusor, ya que esto podría romper el cable.
Finalmente, libere las pinzas en el conector Hall de extrusión, desconéctelo y retire el conjunto del extrusor.
Instalando los nuevos componentes del extrusor
Paso 1: Instalar los componentes del extrusor

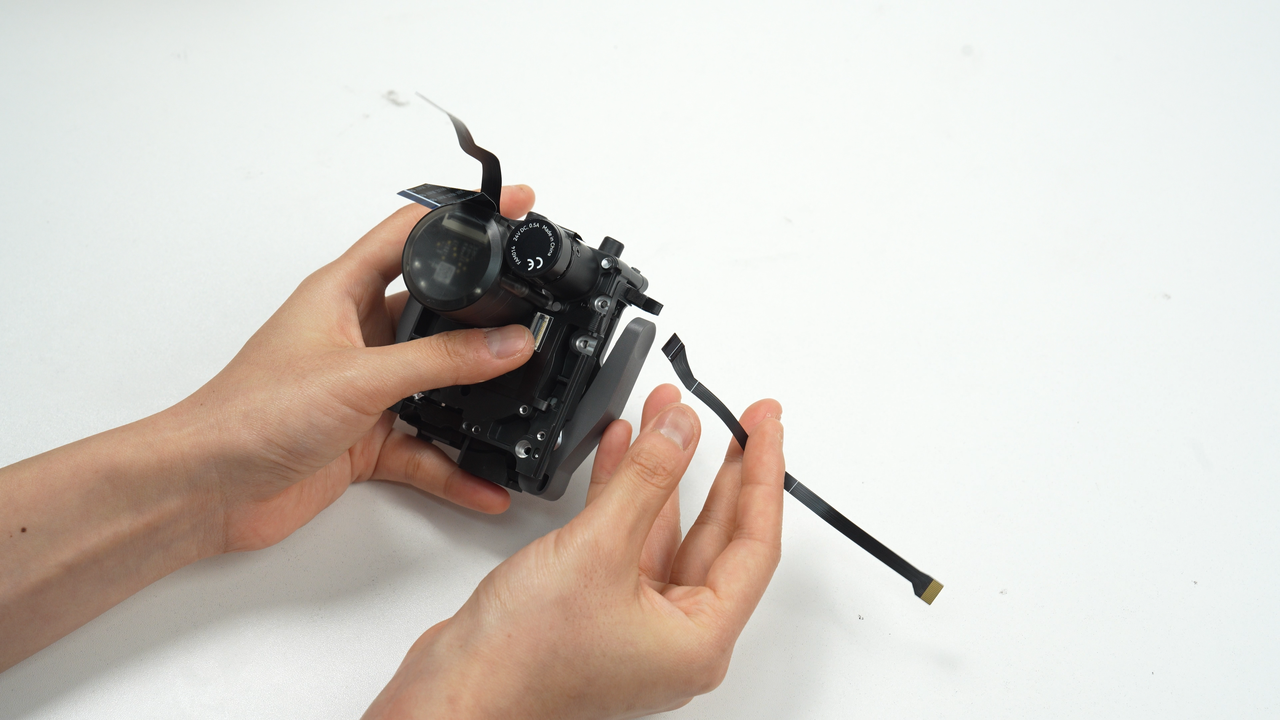

Las piezas de repuesto del extrusor incluyen un cable de conexión Hall de extrusión, que puede reemplazarse si el cable se rompe.

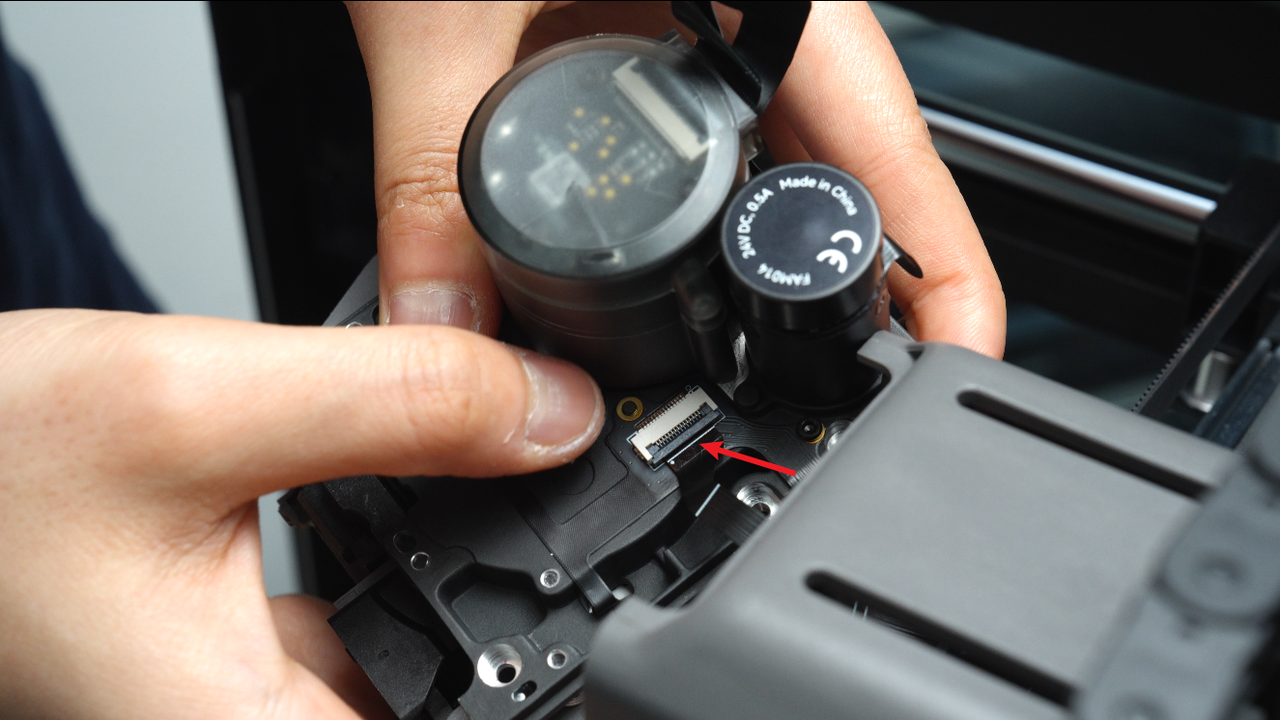

Antes de instalar el nuevo conjunto del extrusor, inserte el conector Hall de extrusión original en el conector, asegurándose de que el alambre blanco del conector esté posicionado horizontalmente. Luego, cierre el conector de manera segura.
A continuación, comenzaremos con la instalación formal de los nuevos componentes del extrusor. Para garantizar que los cables de conexión del motor de cambio y del motor de extrusión pasen suavemente por el marco del cabezal, debemos ajustar primero el ángulo de los dos cables.
Doble ligeramente hacia abajo los extremos de ambos cables y doble ligeramente hacia arriba las mitades posteriores. Esto ayudará a que los cables pasen suavemente por el marco central.

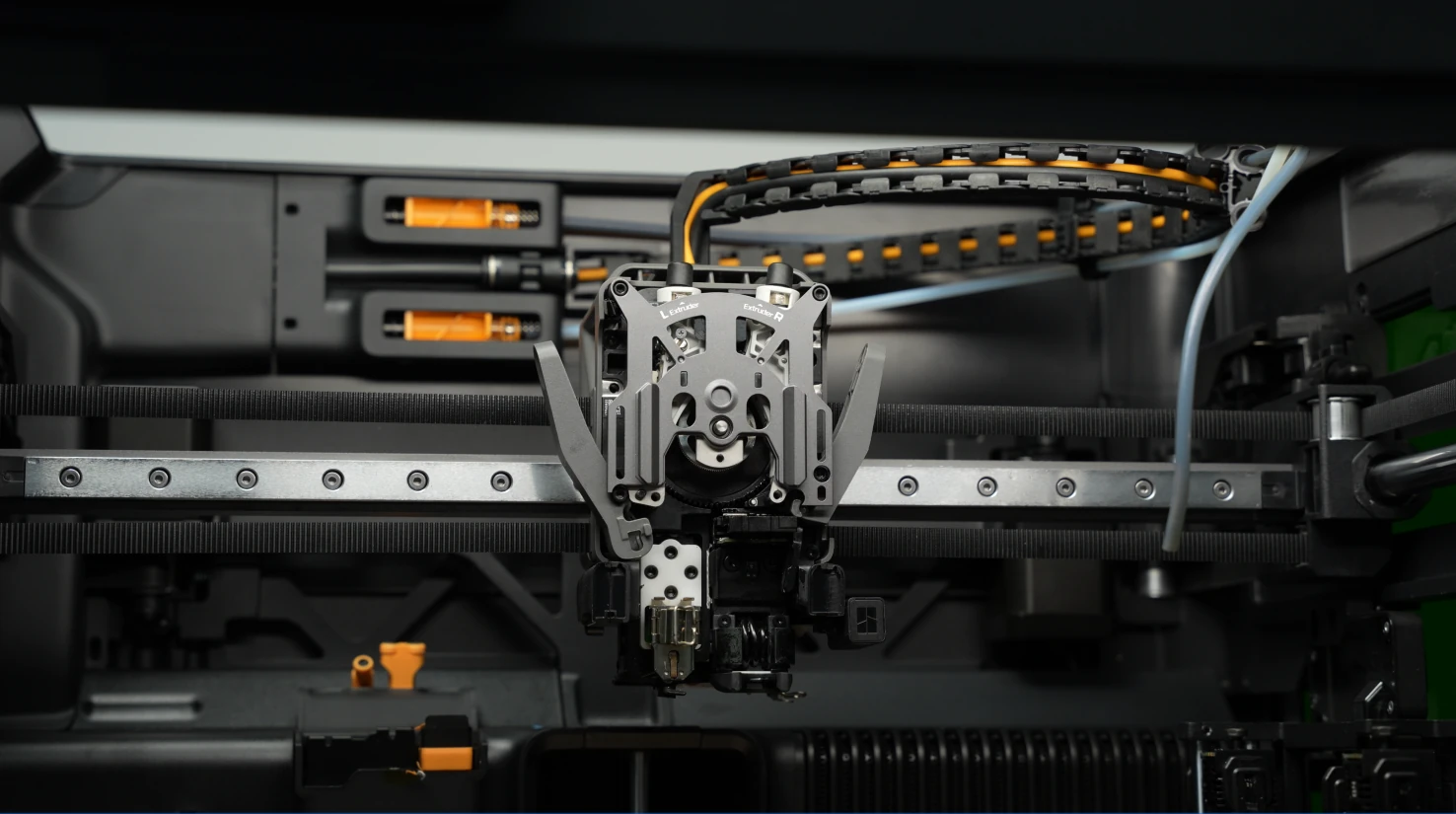

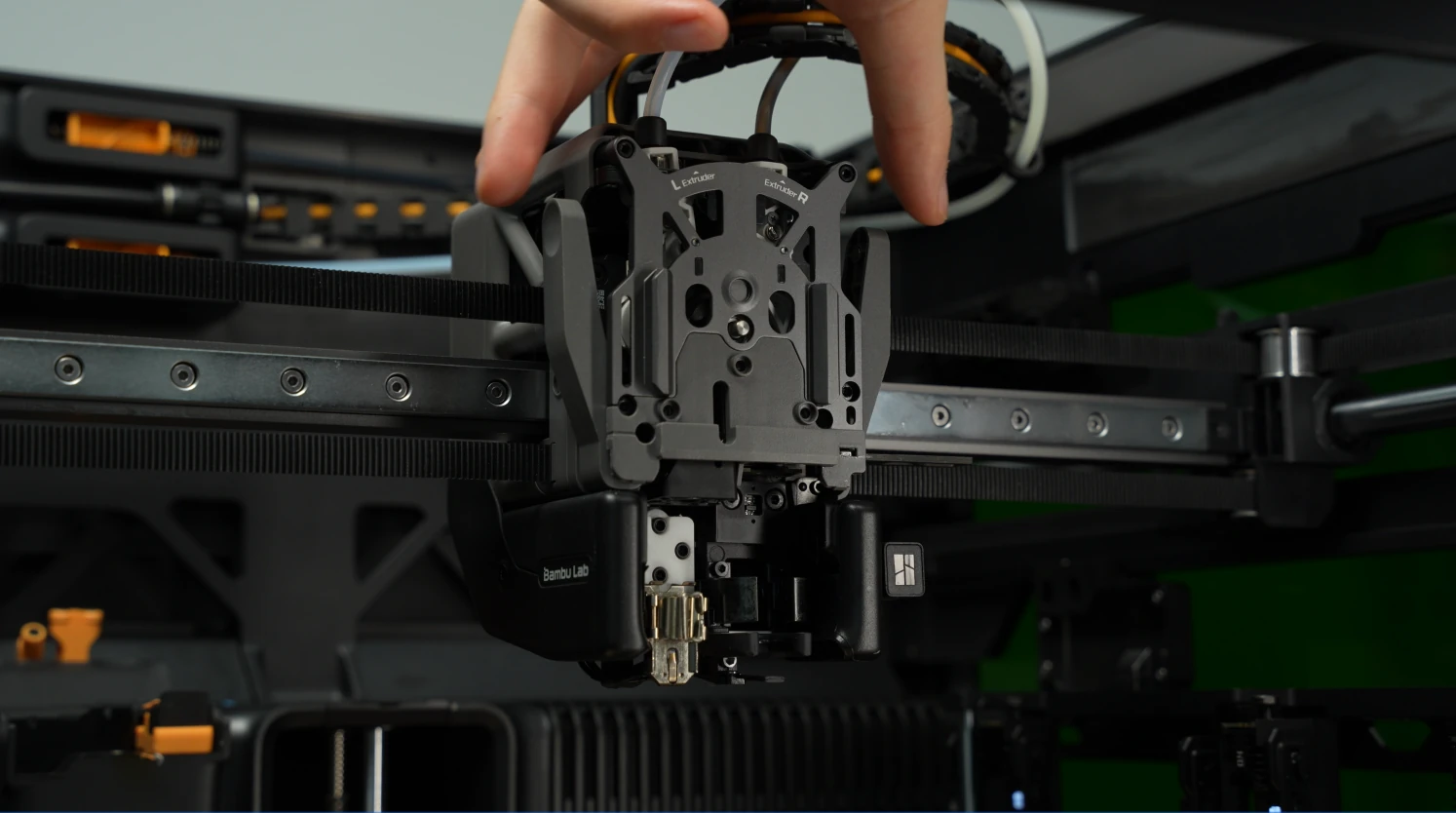

Enderece el cable superior y empuje suavemente el extrusor hacia adentro. Mientras lo hace, levante el cortador inferior hacia arriba e introdúzcalo en la ranura correspondiente.
Al instalar el conjunto del extrusor, use pinzas o un destornillador para empujar suavemente el cable de conexión hacia arriba desde el lado del marco central, ayudándolo a pasar por el marco.
Primero, inserte el ① cable de conexión del motor de extrusión en el conector, asegurándose de que el alambre blanco del cable esté posicionado horizontalmente, luego fije el conector. Si la pinza del cable de conexión del motor de extrusión es difícil de asegurar, puede usar una llave hexagonal para ayudar a fijarla. A continuación, inserte el ② cable de conexión del motor de cambio en su conector, asegurándose también de que el alambre blanco esté horizontal, y luego fije el conector.
Finalmente, inserte el cable del conector Hall de extrusión desde el lado superior izquierdo del extrusor en la brecha situada en el lado izquierdo del cabezal.
Use una llave hexagonal H2.0 para apretar los seis tornillos de fijación (los dos tornillos superiores: BT2.6×8 ×2, y los cuatro tornillos restantes: M2.5×8 ×4). Al instalar los dos tornillos debajo de la guía de cambio rápido, presione la llave hacia abajo mientras los aprieta.
Paso 2: Instalar el conducto y ventilador de enfriamiento del componente
Para instrucciones detalladas, consulte esta wiki: Instalando el ventilador de enfriamiento H2C.
Paso 3: Instalar el conjunto guía de filamento del extrusor
Para pasos detallados, consulte esta wiki: Pasos para reemplazar la guía de filamento dual del extrusor H2C.
Paso 4: Instalar los hotends izquierdo y derecho
Instalación de la boquilla izquierda: Coloque el conjunto de boquilla izquierda en su posición de montaje correspondiente, fije la hebilla de fijación y asegúrese de que la boquilla esté segura y no suelta. Luego, vuelva a instalar la funda de silicona en la boquilla izquierda.
Instalación de la boquilla derecha : Asegúrese de que la manija de extracción esté tirada hacia afuera, luego alinee el conjunto de la boquilla derecha con la posición de montaje y empuje hacia adentro. Presione la manija de extracción para bloquearla en su posición, y mueva suavemente la boquilla para confirmar que está firmemente bloqueada y no suelta.
Para pasos detallados de instalación, consulte la wiki: Guía de instalación del Hotend de inducción H2C
Paso 5: Instalar el ventilador de enfriamiento mejorado para cabezal
Para pasos detallados, consulte la sección de retiro de la wiki. Reemplazo del ventilador de enfriamiento mejorado para cabezal.
Verificación de funcionamiento
Conecte la fuente de alimentación y encienda la impresora. Inicie un trabajo de impresión y verifique que se complete con éxito.
Tornillos involucrados
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
