Cable de soporte de hotend por inducción a placa MC

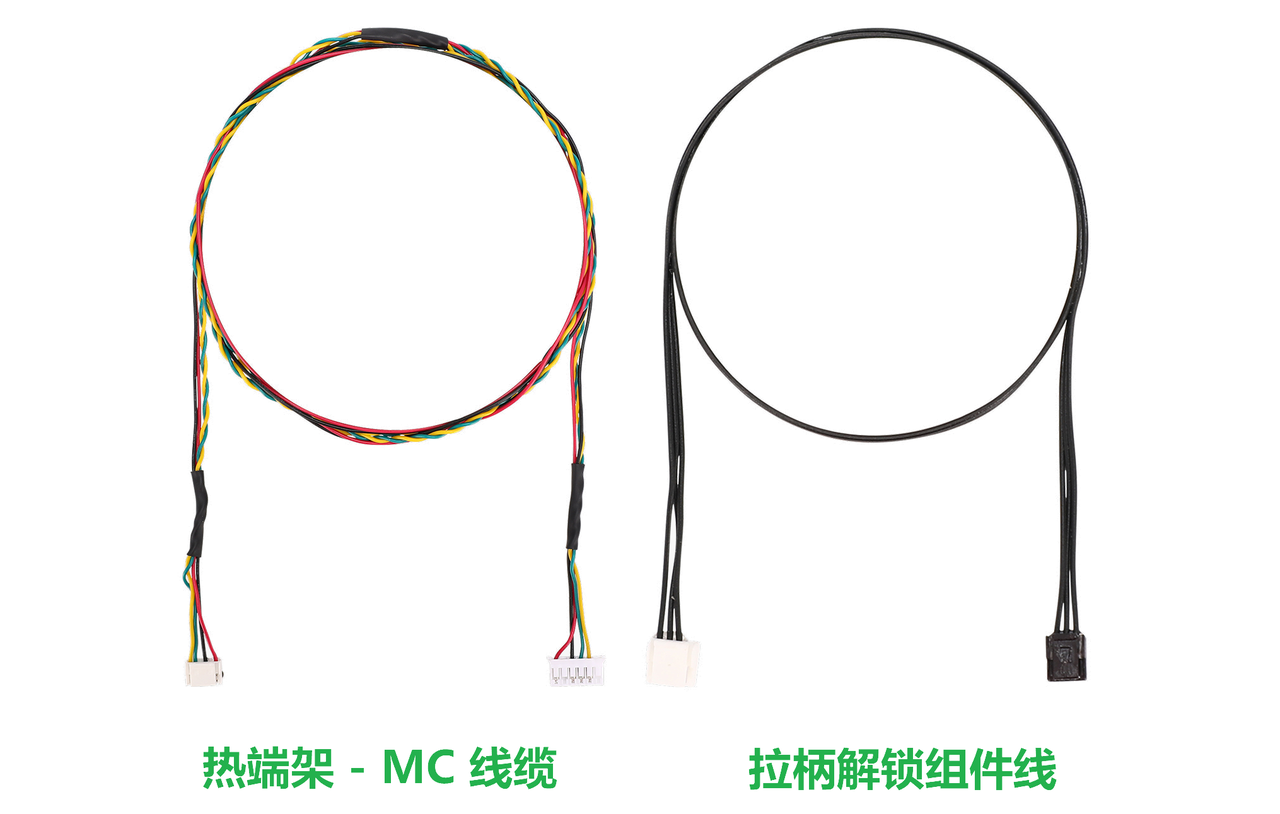

El paquete de cables de soporte de hotend por inducción incluye dos cables de conexión esenciales para el sistema Vortek:
-
Un cable integrado de comunicación y alimentación entre la placa de control del soporte de hotend por inducción y la placa MC, garantizando una transmisión estable de señales de control y suministro de alimentación para el soporte de hotend.
-
Un cable que conecta la placa de control del soporte de hotend por inducción con el actuador de cierre de la bisagra, responsable de transmitir la señal de estado del émbolo interno del actuador.
Cuándo reemplazar
- Rotura del cable
- Conector de cable dañado que causa fallos de comunicación
- Reemplazo recomendado por soporte técnico de Bambu
Herramientas y materiales
- Llave hexagonal H2.0
- Pinzas
- Caja organizadora de tornillos (opcional)

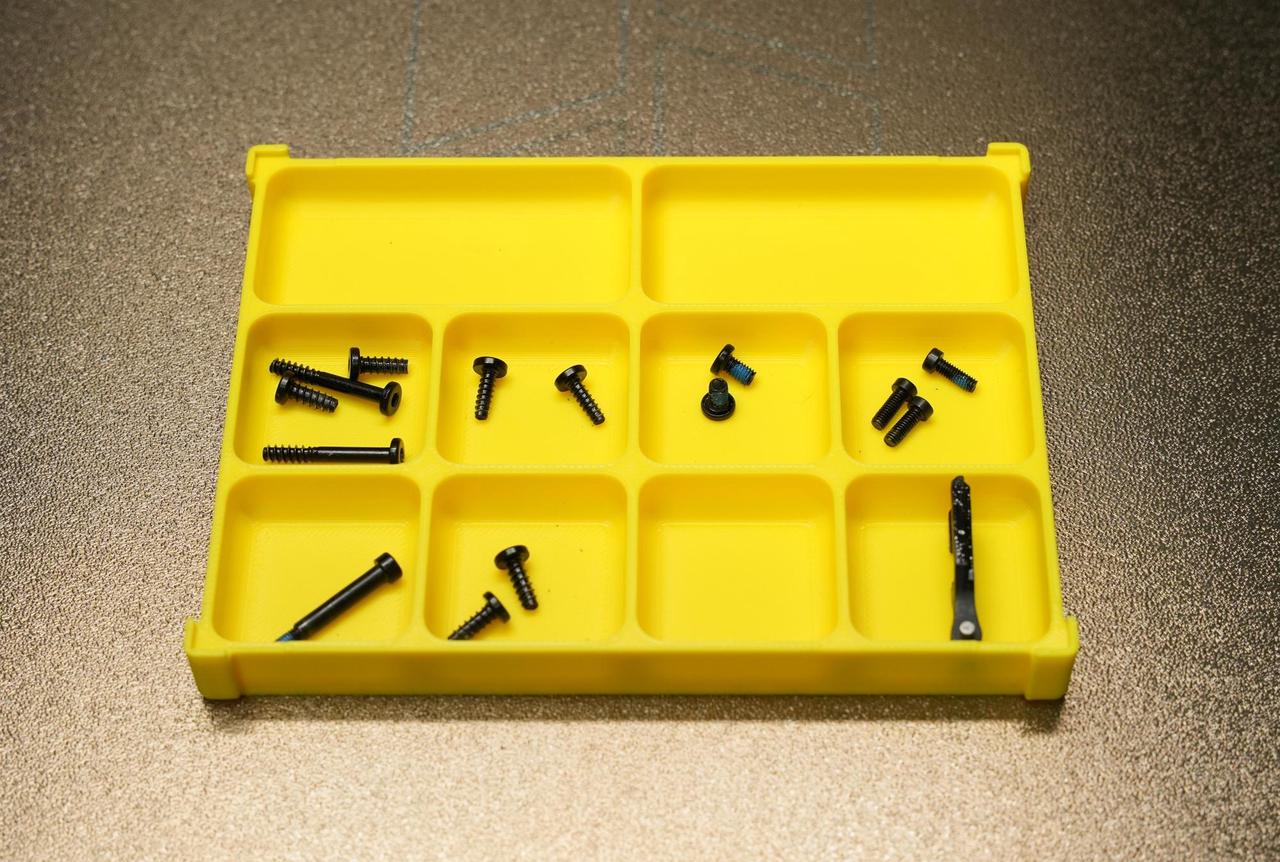

Este procedimiento de reemplazo implica un gran número de tornillos. Para evitar perderlos o mezclarlos, se recomienda preparar una caja organizadora de tornillos con anticipación y clasificar los tornillos por sección para facilitar la reensamblaje posterior.
Notas de seguridad
Recordatorio importante!
Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos (incluidos los cables del cabezal), asegúrese de apagar la impresora y desconectar la fuente de alimentación para evitar cortocircuitos que puedan causar daños electrónicos adicionales o riesgos de seguridad.
Al realizar mantenimiento o solución de problemas, verifique siempre la temperatura del hotend y la cama caliente. Evite trabajar mientras estén calientes. Si es necesario realizar mantenimiento a altas temperaturas, use guantes resistentes al calor para garantizar seguridad y operación adecuada.
Si tiene preguntas sobre esta guía, [haga clic aquí para enviar un ticket], y responderemos rápidamente para asistirle.
Navegación rápida
Si solo necesita reemplazar el Cable del sensor Hall de la bisagra, puede hacer clic en este enlace para saltar directamente.
Retirando el cable antiguo de soporte de hotend por inducción a placa MC

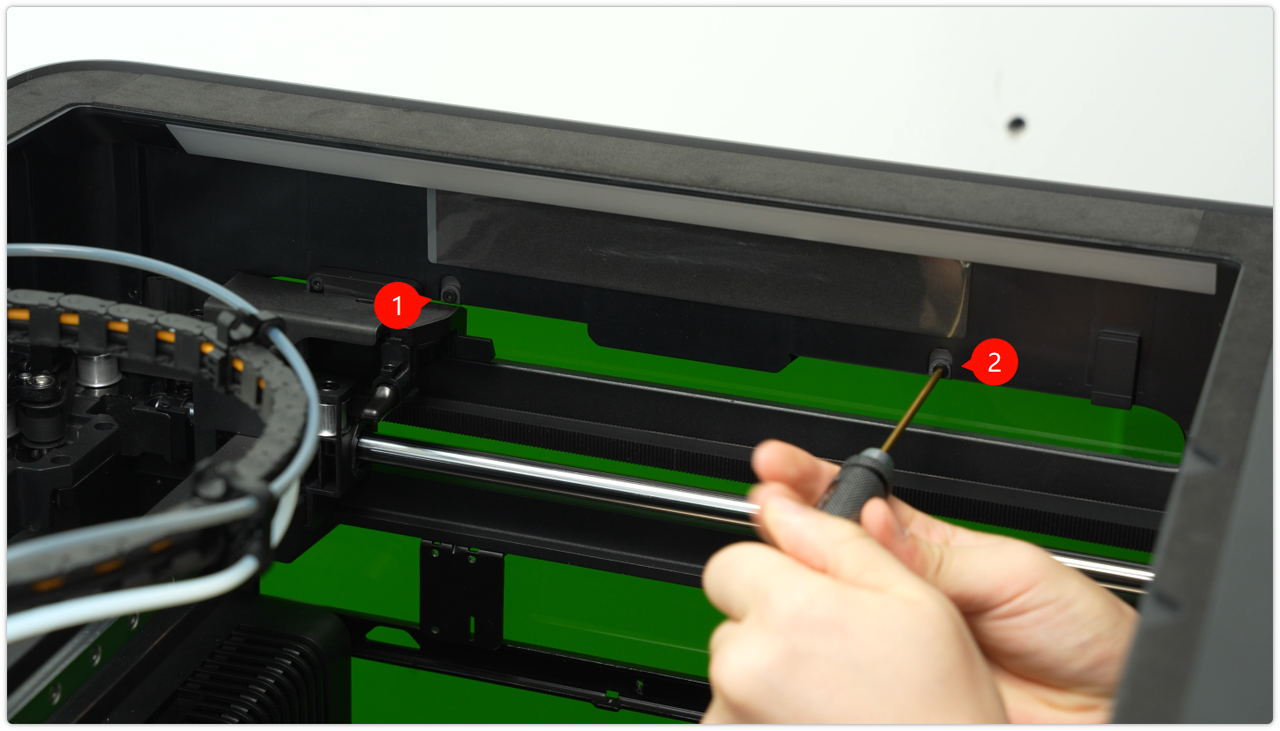

Paso 1: Retire la cubierta lateral derecha Use una llave hexagonal H2.0 para retirar los dos tornillos de fijación y separar la cubierta.
Empuje suavemente la placa de cubierta hacia afuera para liberar los clips, luego levántela verticalmente para retirar la cubierta.
2. Retire el actuador de cierre de la bisagra del hotend por inducción
Desconecte el cable del actuador de cierre de la bisagra del hotend por inducción. Use una llave hexagonal H2.0 para retirar los tres tornillos de fijación, luego separe el actuador de la estructura.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del actuador de cierre de la bisagra del hotend por inducción
3. Retire el soporte de hotend por inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del soporte de hotend por inducción

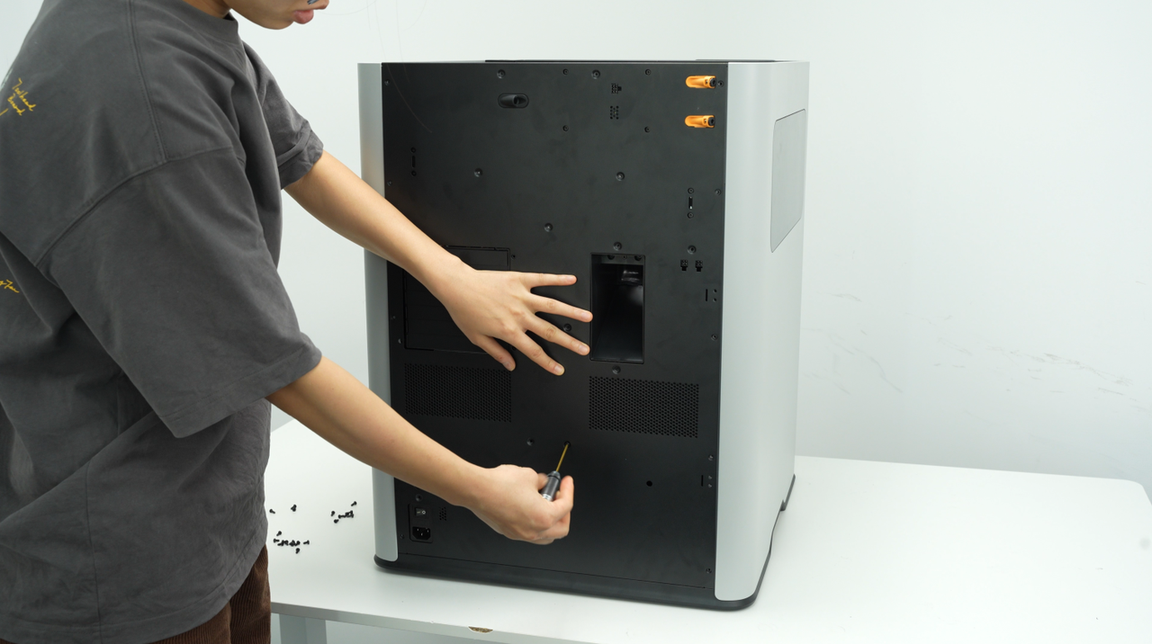

Retire la placa trasera H2C y el conducto de residuos
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo de la placa trasera H2D
A continuación, retire el conducto de residuos. Como se muestra en la imagen, retire el tornillo indicado, luego tire del conducto hacia abajo con firmeza para separarlo.
5. Retire el cable de soporte de hotend por inducción a placa MC

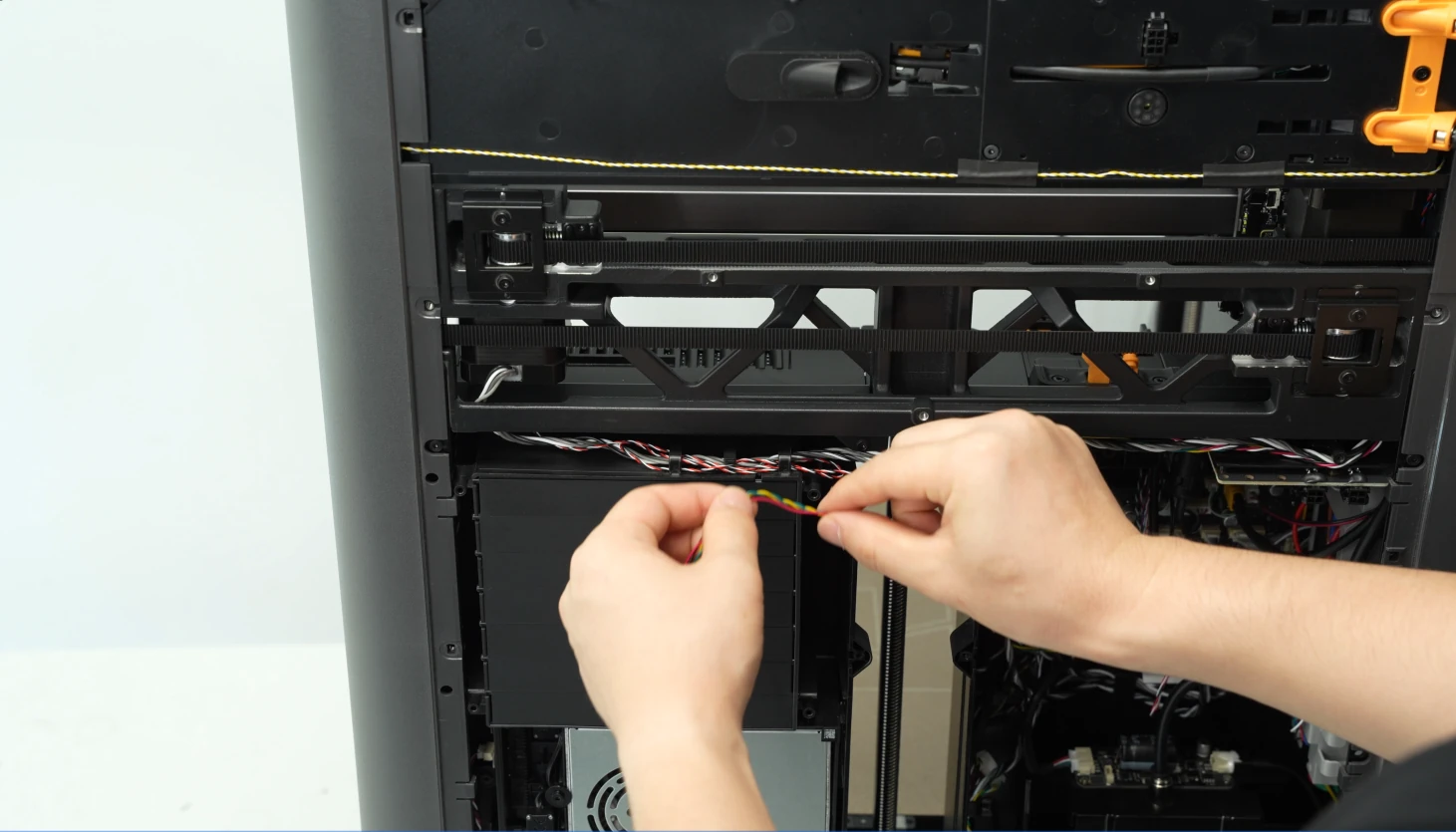

Localice el cable que conecta el soporte de hotend por inducción H2C con la placa MC en la parte trasera de la impresora. Sostenga el cable y tire hacia atrás para retirarlo del canal de guía de cables.
Como se muestra en la imagen, desconecte el conector del cable de la placa MC, luego retire el cable de soporte de hotend por inducción a placa MC del canal de guía de cables.
Instalando el nuevo cable de soporte de hotend por inducción a placa MC
1. Instale el cable de soporte de hotend por inducción a placa MC

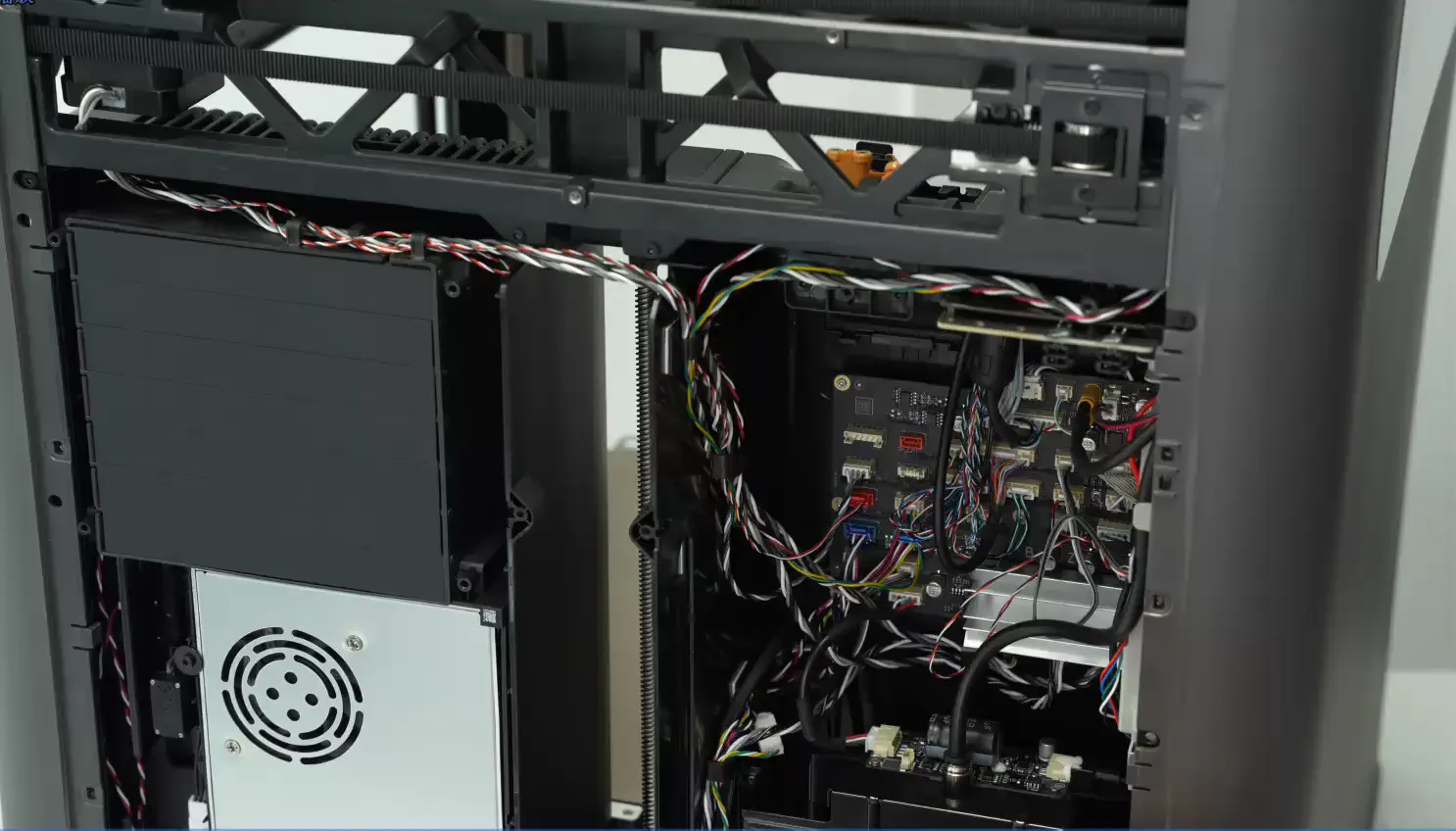

Inserte el cable del soporte de hotend por inducción en el conector de la placa MC, y asegure el cable de manera ordenada dentro de los clips de cable para evitar que se suelte o se enrede.
Siguiendo la ilustración, guíe el cable a través del clip de cable en la parte superior de la rejilla de ventilación para mantener una ruta de cables organizada.
Guíe el cable a través de la columna trasera de la impresora, luego introdúzcalo por el pequeño agujero reservado en el lateral de la viga. Una vez introducido, organice cuidadosamente el cable dentro del canal de guía de la impresora para completar la instalación y gestión de cables.
2. Instale el soporte de hotend por inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del soporte de hotend por inducción
3. Instale el conjunto del actuador de cierre de la bisagra
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del actuador de cierre de la bisagra del hotend por inducción
4. Instale la cubierta lateral derecha

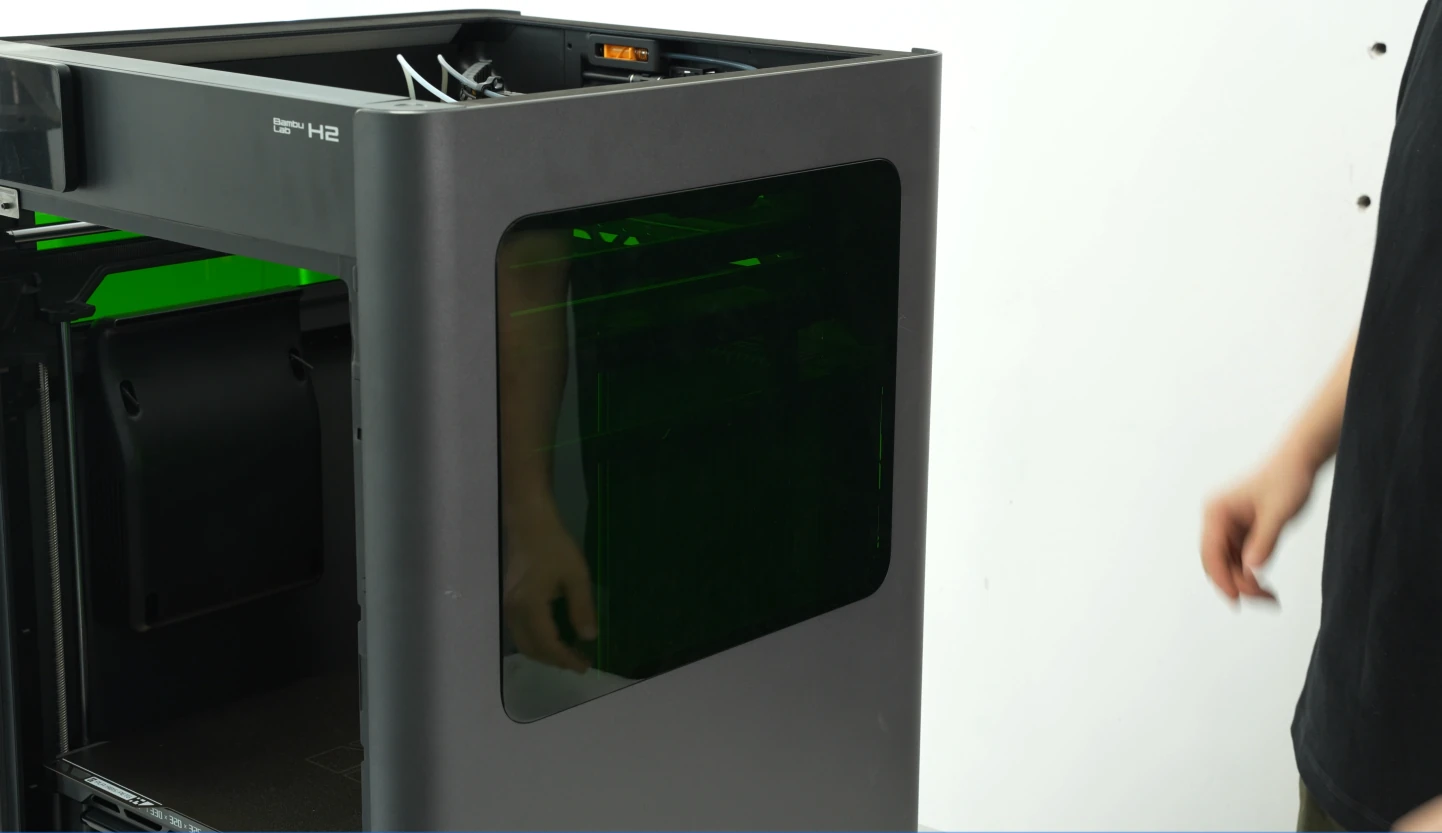

Incline la placa de cubierta e inserte los clips inferiores en las ranuras de la placa de cubierta de vidrio. Empuje la cubierta hacia adentro para enganchar los clips, luego use una llave hexagonal H2.0 para apretar los dos tornillos de fijación.
5. Instale el conducto de residuos y la placa trasera H2C
Alinee el conducto de residuos con su posición de montaje, empujélo hacia arriba hasta que haga clic en su lugar, y apriete el tornillo de fijación.
Fije la placa trasera de la impresora a la superficie de montaje, luego apriete todos los tornillos de fijación en secuencia. Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo de la placa trasera H2D
Retirando el cable antiguo del sensor Hall de la bisagra
Retire el actuador de cierre de la bisagra del hotend por inducción
Desconecte el cable del actuador de cierre de la bisagra del hotend por inducción. Use una llave hexagonal H2.0 para retirar los tres tornillos de fijación, luego separe el actuador de la estructura.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del actuador de cierre de la bisagra del hotend por inducción
Retire el soporte de hotend por inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del soporte de hotend por inducción
3. Retire el cable del sensor Hall de la bisagra del hotend por inducción

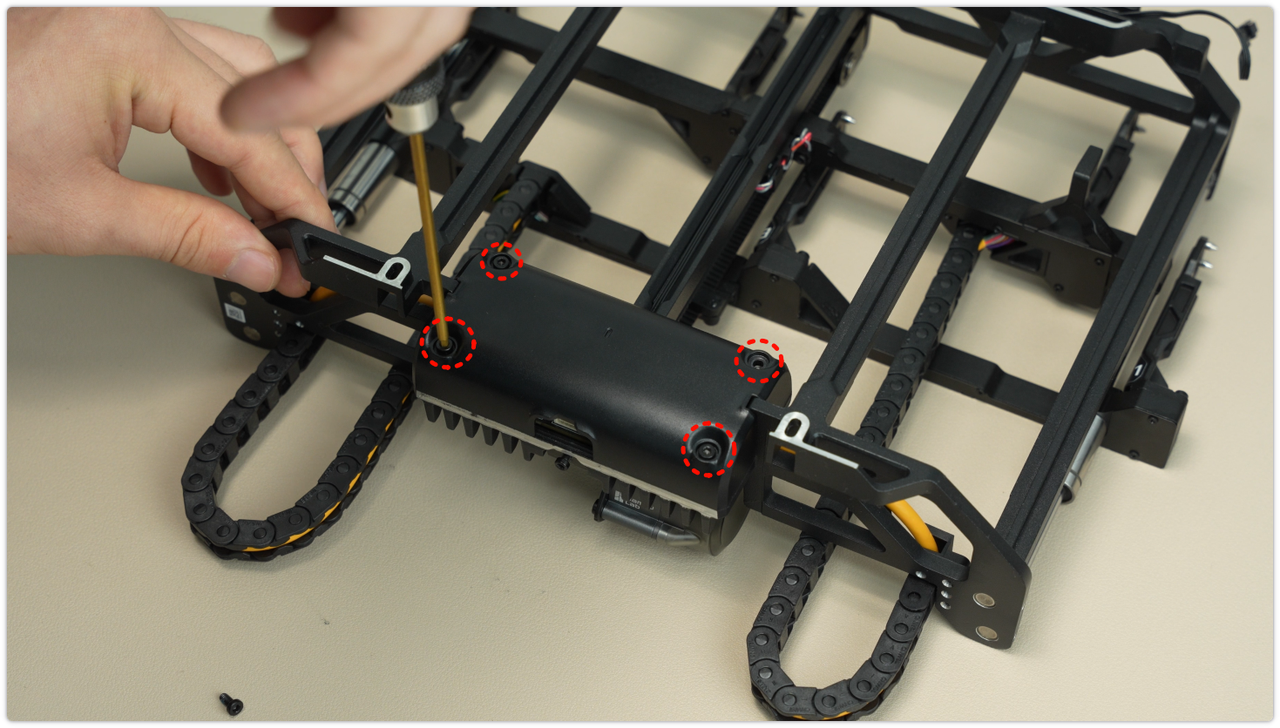

Use una llave hexagonal H2.0 para retirar los cuatro tornillos que fijan la cubierta de la placa de control, luego retire la cubierta.
Desconecte el conector del cable del sensor Hall de la bisagra del hotend por inducción, luego retire el cable del canal de ruta.
Instalación del Nuevo Cable del Sensor Hall de la Bisagra del Hotend por Inducción
1. Instalar el Cable del Sensor Hall de la Bisagra del Hotend por Inducción

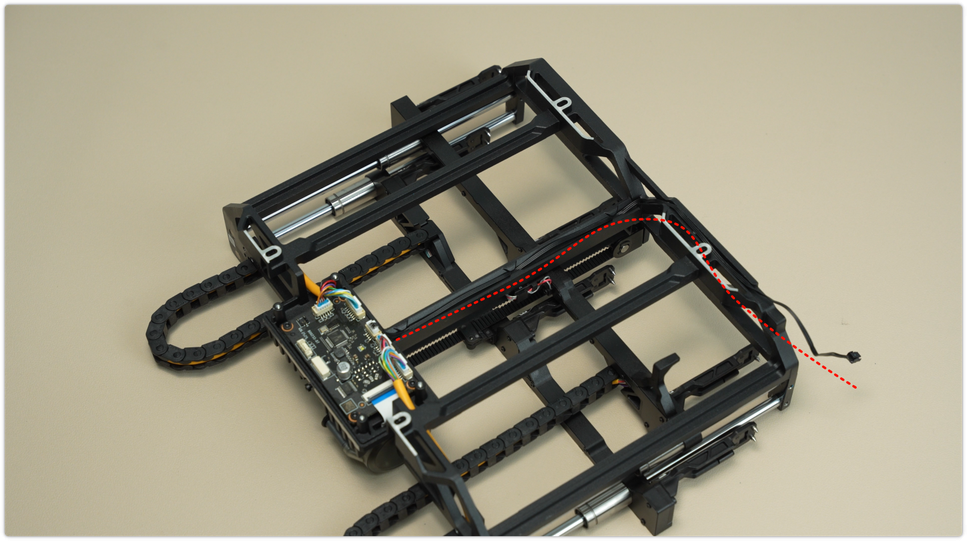

Conecte el conector del cable, luego guíe el cable del sensor Hall de la bisagra por el canal de cable. En la parte superior del soporte del hotend por inducción, puede aplicar una pequeña cantidad de adhesivo instantáneo para asegurar el cable en su lugar si es necesario.
Instale la cubierta de la placa de control y use una llave hexagonal de 2.0 mm para apretar los cuatro tornillos que fijan la cubierta.
2. Instalar el Conjunto del Soporte del Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto del Soporte del Hotend por Inducción
3. Instalar el Actuador de la Bisagra del Mango del Hotend por Inducción
Al apretar los tornillos, tenga cuidado de evitar aplastar o presionar los cables conectados, ya que una presión excesiva puede afectar la comunicación.
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Actuador de la Bisagra del Mango del Hotend por Inducción
Calibración del Conjunto del Soporte del Hotend por Inducción
Después de reinstalar el conjunto del soporte del hotend por inducción, es necesario realizar una calibración para garantizar la precisión de impresión.
Siga los pasos a continuación para completar la calibración:

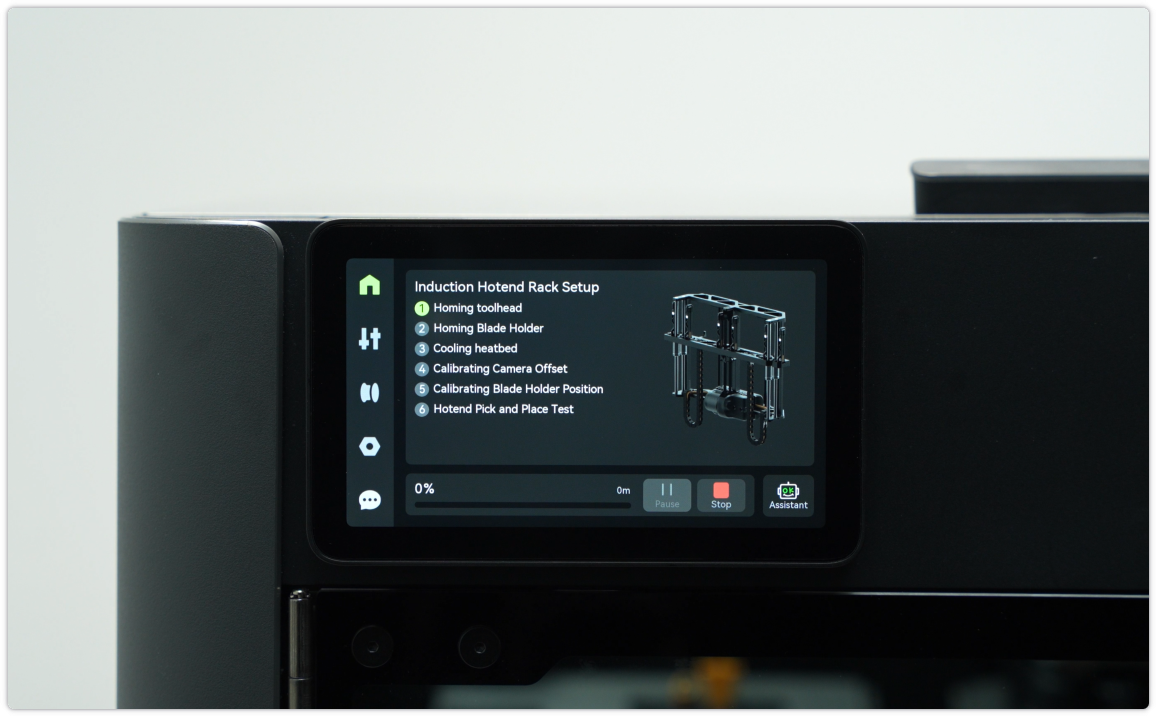

- En la pantalla de la impresora, toque el botón Configuración en la barra lateral izquierda → abra el menú Calibración, luego seleccione Inicialización del Conjunto del Soporte del Hotend por Inducción.
- Toque el botón Iniciar. El soporte del hotend por inducción realizará automáticamente el proceso de inicialización preestablecido.
Manejo de errores: Si ocurre un error o fallo durante la inicialización, es probable que se deba a que el conjunto del soporte del hotend por inducción se instaló fuera del rango de alineación permitido. Consulte la Guía de Calibración Manual de Posición del Soporte del Hotend por Inducción H2D para instrucciones detalladas. Para recalibrar la posición manual, intente ejecutar nuevamente el proceso de inicialización después de completar la calibración.
Cómo Verificar una Instalación Exitosa
Conecte la fuente de alimentación y encienda la impresora. Verifique si el conjunto del hotend por inducción puede ser recogido y colocado correctamente por la impresora.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
