¿Por qué es importante el mantenimiento?
Para garantizar el funcionamiento estable a largo plazo de las impresoras 3D, reducir el riesgo de fallos y prolongar la vida útil del equipo, es crucial realizar un mantenimiento regular. El mantenimiento implica principalmente limpiar y lubricar el sistema operativo, incluyendo estructuras móviles clave como los ejes XYZ y los soportes del hotend, que requieren cuidado detallado para asegurar un funcionamiento suave. Al mismo tiempo, las paredes internas y externas de la carcasa de la máquina deben limpiarse a fondo, prestando especial atención a la limpieza de diversos sensores, cámaras y otros componentes de precisión para evitar que la acumulación de suciedad afecte la precisión de monitoreo y visibilidad del equipo.
💥 Versión láser Si se utiliza el módulo láser, aunque el conducto de evacuación eliminará la mayor parte del humo, quedarán residuos dentro, lo que agravará la contaminación en el interior de la carcasa. En comparación con el uso exclusivo de la función de impresión 3D, en este escenario es necesario aumentar la frecuencia de mantenimiento para evitar fallos en el equipo y riesgos de seguridad causados por la contaminación.
🚧 Frecuencia de mantenimiento
El H2C puede evaluar el nivel de contaminación de la impresora según el tipo y duración de la tarea, y proporcionar recordatorios correspondientes de limpieza y mantenimiento (esta función requiere una actualización de firmware a la versión 01.01.00.00 o posterior). Después de recibir la impresora, actualice el firmware para habilitar la función de recordatorio de limpieza.
Asegúrese de realizar el mantenimiento y limpieza del módulo láser y los componentes de la impresora según lo requiera. De lo contrario, podría resultar en daños en la máquina y riesgos de seguridad.
Nota: Esta página debe seguirse en su totalidad. Si desea realizar mantenimiento en un componente específico, haga clic en el enlace correspondiente en la tabla a continuación.
Si solo se utiliza la función de impresión 3D, la frecuencia de mantenimiento para cada componente es la siguiente:
Nota: Si imprime filamentos de alta temperatura/ingeniería de manera continua durante un período prolongado, se recomienda aumentar la frecuencia de mantenimiento a una vez al mes para cada componente de la tabla anterior.
Herramientas y materiales requeridos
- Tela no tejida
- Alcohol al 75% o isopropanol al 70%
- Brocha
- Aceite lubricante
- Grasa lubricante
- Cotonetes libres de polvo
Guía de video
Pasos de mantenimiento
Exterior de la impresora y pantalla

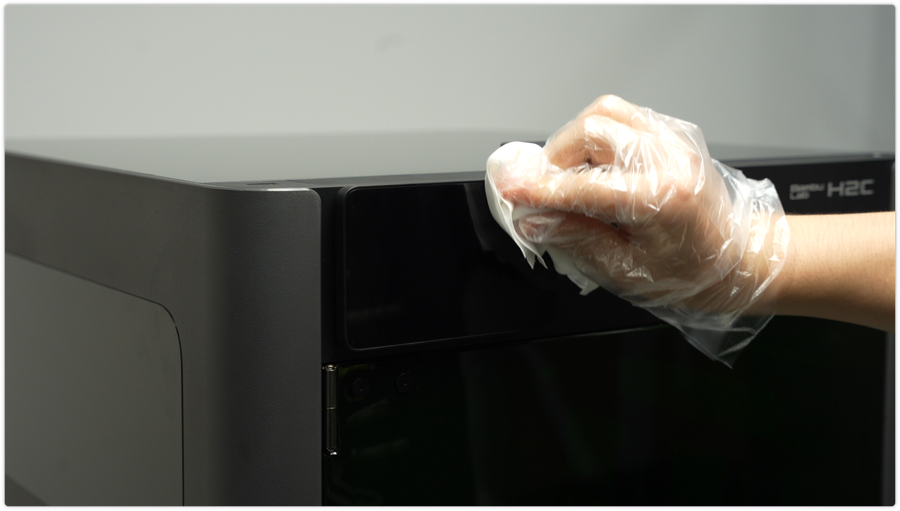

Utilice una tela no tejida humedecida con alcohol para limpiar el exterior de la impresora, prestando especial atención a los lados, la puerta frontal y las esquinas para eliminar polvo, residuos de filamento y huellas dactilares.
Limpie suavemente la pantalla de la impresora.
Panel superior
Preste especial atención a limpiar la cubierta de vidrio superior, la ventilación superior y el área de agarre del mango.
Rejilla de escape
Las rejillas de escape se encuentran en la parte trasera exterior de la máquina. El alojamiento del ventilador de escape externo consta de siete rejillas. Para retirar las rejillas de escape, trabaje de arriba hacia abajo. Primero, empuje suavemente las rejillas de escape hacia afuera, luego retire el bloque de localización del lado derecho desde el pequeño agujero. Gire las rejillas de escape 90° en sentido horario y levántelas ligeramente para retirar fácilmente el pasador y quitar las rejillas. Repita los mismos pasos para retirar las seis rejillas restantes.
Primero, use una brocha para eliminar el polvo de las rejillas de escape, luego limpie las rejillas con una tela no tejida humedecida con alcohol.
Si la rejilla de escape está muy sucia, los métodos de limpieza ordinarios no serán suficientes. Puede intentar enjuagarla directamente bajo agua tibia mientras la limpia con una brocha.
Nota: Después de lavarla, la rejilla de escape debe secarse completamente, ya que hay componentes electrónicos alrededor, y la humedad residual podría dañarlos.
Ventilador de escape externo
Después de retirar la rejilla de escape, use una brocha para limpiar el polvo del exterior del ventilador.
Después de limpiar, instale las rejillas de escape de abajo hacia arriba, comenzando por el lado izquierdo. Inserte el pasador del lado izquierdo en el agujero indicado por la flecha roja, y alinee simultáneamente el bloque de posicionamiento del lado izquierdo con el pequeño agujero indicado por los círculos rojos y encaje. Luego, encaje el bloque de posicionamiento del lado derecho en el pequeño agujero del lado derecho. Instale las seis rejillas restantes siguiendo los mismos pasos.
Para pasos detallados, consulte la Guía de reemplazo de la rejilla de escape de la cámara activa para la serie H2
Limpieza interior de la carcasa
Abra la puerta frontal de la impresora y limpie el marco y la pared interna de la puerta frontal con una tela no tejida humedecida con una pequeña cantidad de alcohol.
Levante la cama utilizando la pantalla de operación para limpiar los residuos de material y soporte en la parte inferior.

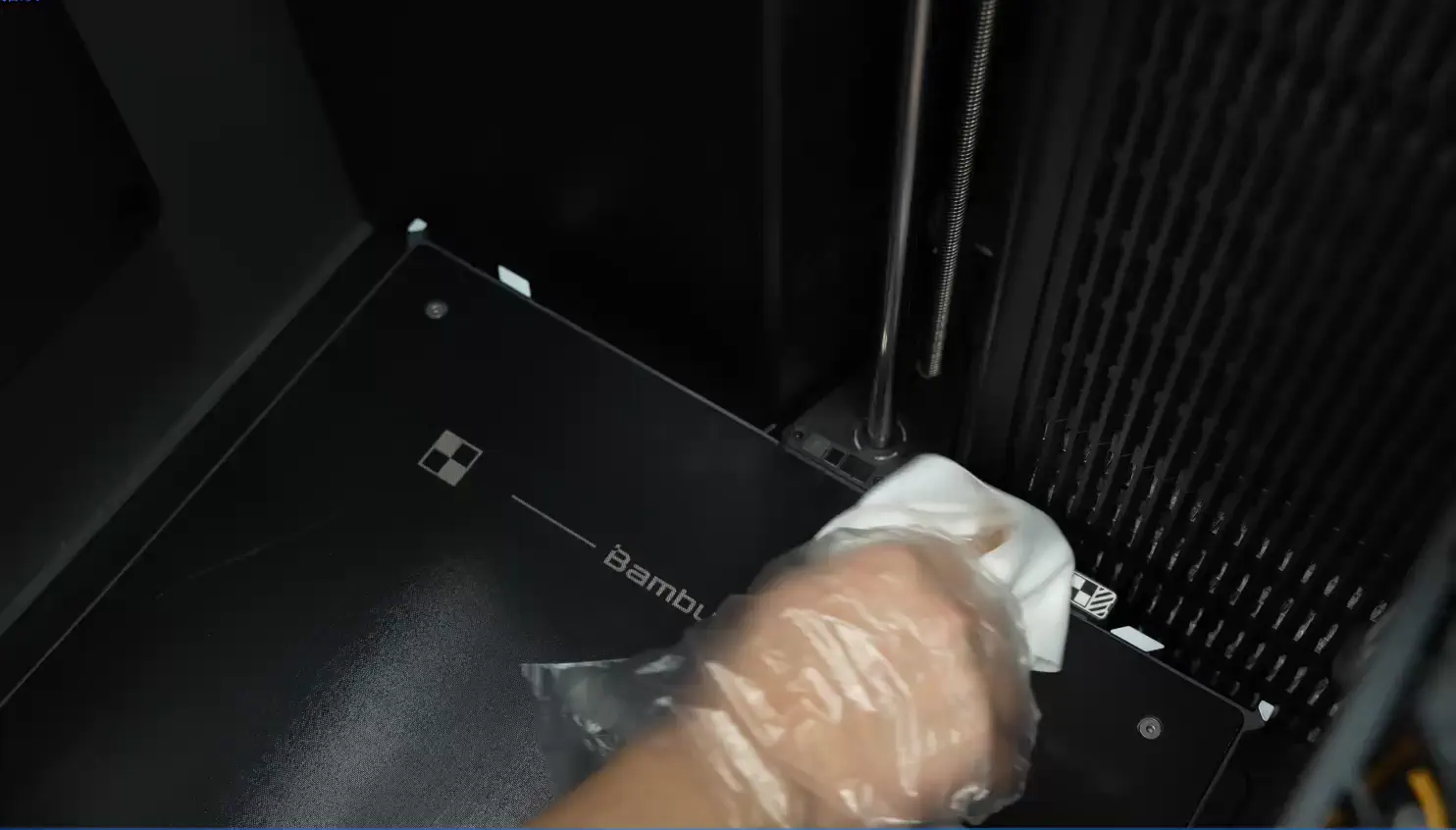

Después de limpiar los residuos, rocíe alcohol uniformemente en la parte inferior y límpielo con una tela no tejida.
Cama caliente

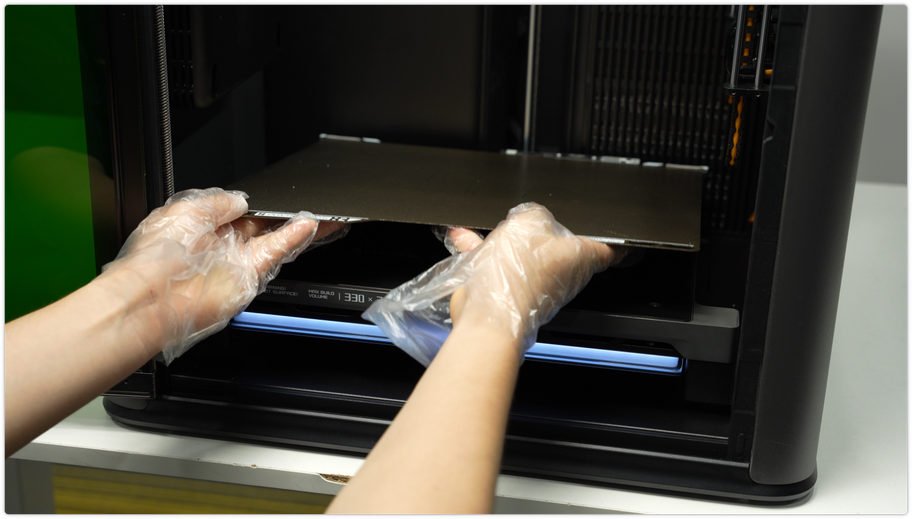

Utilice la pantalla de control para bajar la cama caliente y retire la placa de impresión (manéjela con cuidado para evitar rayar la superficie de la cama caliente).
Rociar una cantidad adecuada de alcohol sobre la tela no tejida y limpiar la superficie de la cama caliente.
Enfocarse en limpiar la parte trasera de la cama caliente, el sensor de calibración de desplazamiento de boquilla, la lámina de acero de la boquilla y el área de la etiqueta de calibración para garantizar que la superficie del sensor esté libre de suciedad y obstrucciones.
Una vez que el alcohol haya evaporado por completo, colocar la placa de impresión en su posición original.
A continuación, utilizar una tela no tejida empapada en alcohol para limpiar el interior de la carcasa, incluida la cámara en vivo y el ventilador auxiliar de capa.
Cámara en vivo y ventilador auxiliar de capa
Al limpiar la lente de la cámara, aplicar una pequeña cantidad de alcohol y exprimir ligeramente la tela no tejida antes de limpiar para evitar que el alcohol se filtre en la carcasa plástica.
Forros izquierdo y derecho

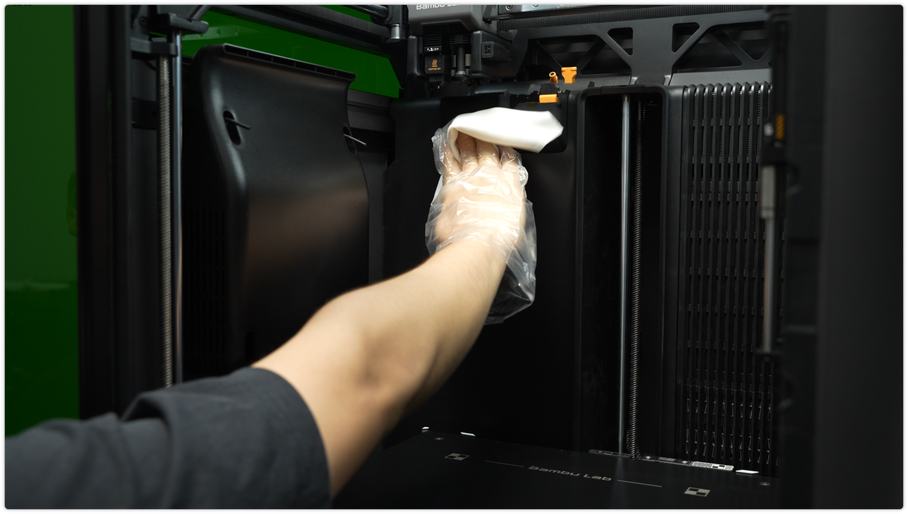

Limpiar la superficie de los forros interiores izquierdo y derecho y el lado superior del forro interior, al mismo tiempo que se limpia el limpiador de purga para eliminar cualquier residuo de filamento.

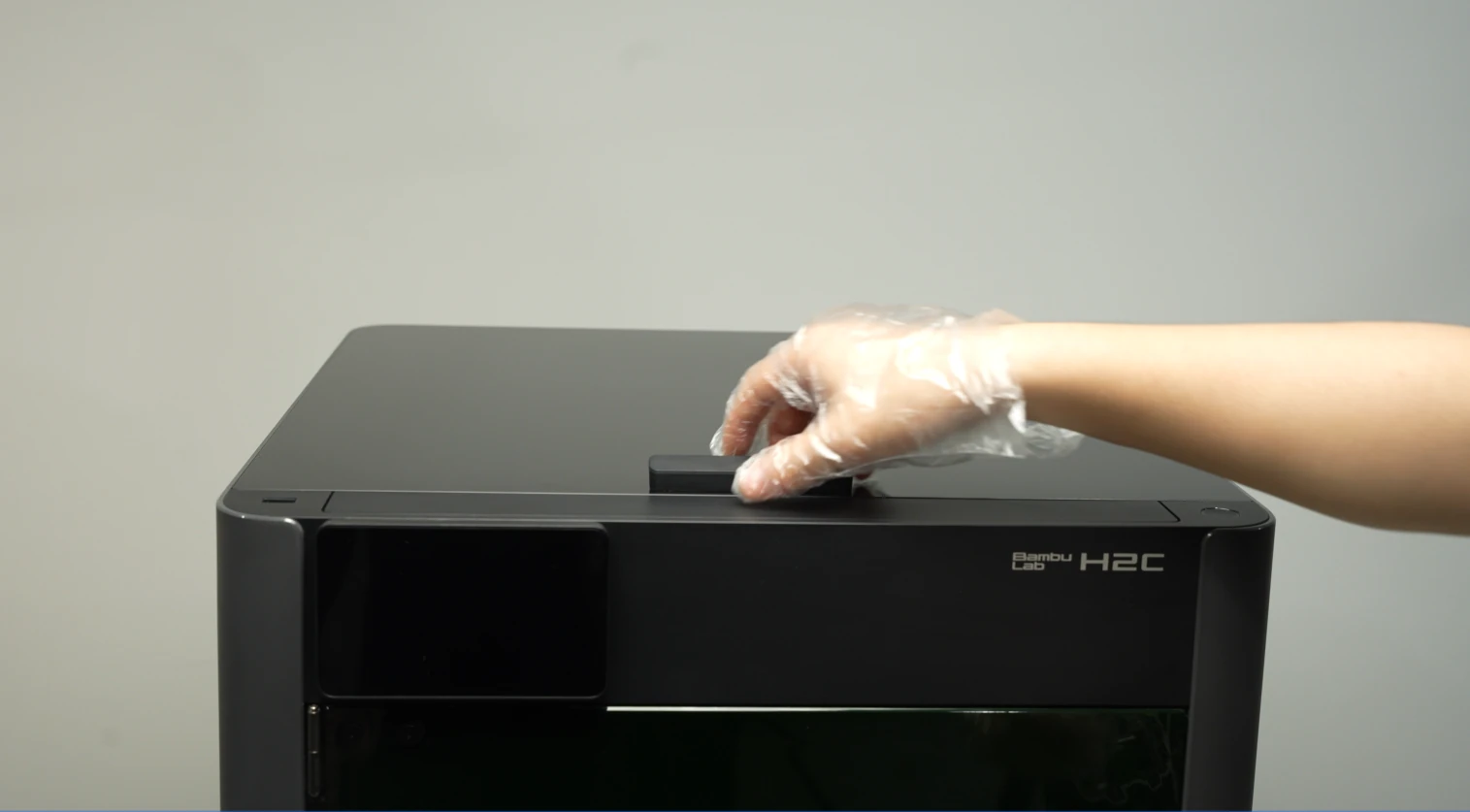

Retirar la cubierta superior de la impresora después de limpiar.
Cubierta del filtro de carbón activado

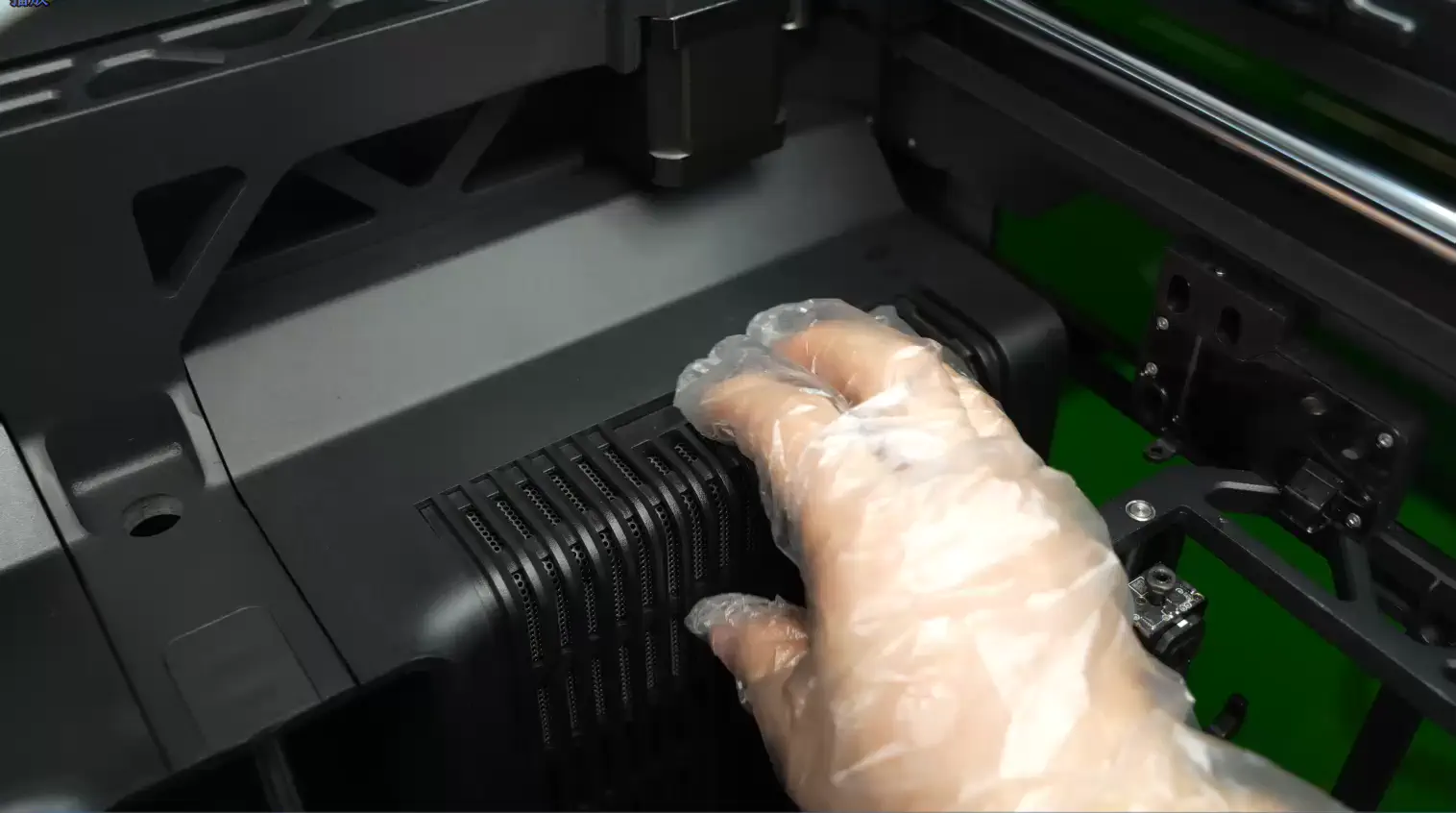

Como se muestra en la imagen a continuación, presionar hacia abajo la parte superior de la cubierta del filtro de carbón activado con la mano y tirar la cubierta hacia afuera para desbloquear el clip superior y retirarla. Al retirar la cubierta, si hay demasiada suciedad en la superficie, colocar una hoja de papel debajo del filtro de carbón activado para evitar que la suciedad caiga en la impresora.
Primero, limpiar el polvo de ambos lados de la cubierta del filtro con un cepillo, luego utilizar una tela no tejida humedecida con alcohol para limpiar la cubierta del filtro.
Si la cubierta del cartucho de filtro está extremadamente sucia, los métodos de limpieza ordinarios no serán suficientes. Se puede intentar enjuagar la cubierta del cartucho de filtro directamente bajo agua tibia mientras se limpia simultáneamente con un cepillo.
Nota: Después de enjuagar, es necesario secar completamente la cubierta del cartucho de filtro, ya que hay componentes electrónicos alrededor de la cubierta, y la humedad residual dañará dichos componentes.
Si hay manchas evidentes, obstrucciones o saturación de adsorción en la superficie del elemento del filtro, se recomienda reemplazar el filtro de carbón activado. Para reemplazarlo, simplemente sostener el mango del elemento del filtro y tirar hacia adelante para retirar el elemento del filtro de carbón activado. Obtener la pieza de repuesto del filtro de aire aquí
Sensor de llama
El H2C está equipado con cuatro sensores de llama ubicados en las cuatro esquinas internas de la impresora. Estos se pueden limpiar frotándolos con una tela no tejida humedecida con alcohol, y también se pueden limpiar las tiras LED de ambos lados al mismo tiempo.
Cámara BirdsEye
Si se utiliza la versión láser, es necesario limpiar la cámara BirdsEye frontal.

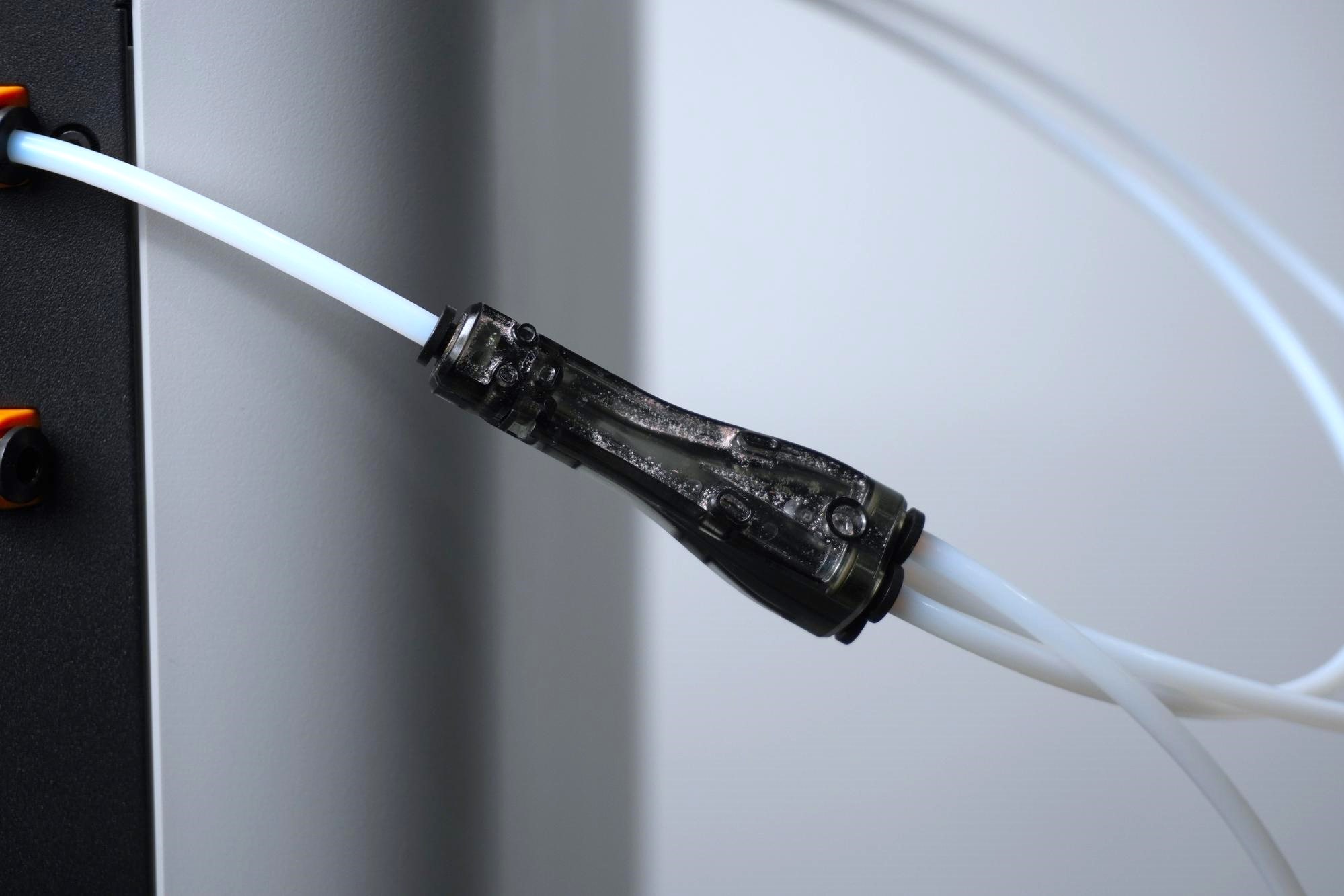

Limpieza del adaptador PTFE 4-1
Con alimentación y retracción frecuentes de filamento a largo plazo, es probable que se acumule suciedad como polvo de filamento dentro del adaptador PTFE 4-1. Si no se limpia a tiempo, esto puede afectar la suavidad de la alimentación, por lo que se requiere limpieza y mantenimiento regular.
Moverse hacia la parte trasera de la impresora, presionar ambos lados de los acoplamientos de tubo PTFE, extraer los acoplamientos de ambos extremos del adaptador y retirar el adaptador PTFE 4-1.
Como se muestra en la figura a continuación, utilizar un destornillador H1.5 adecuado para retirar los cuatro tornillos de fijación en la carcasa del adaptador.

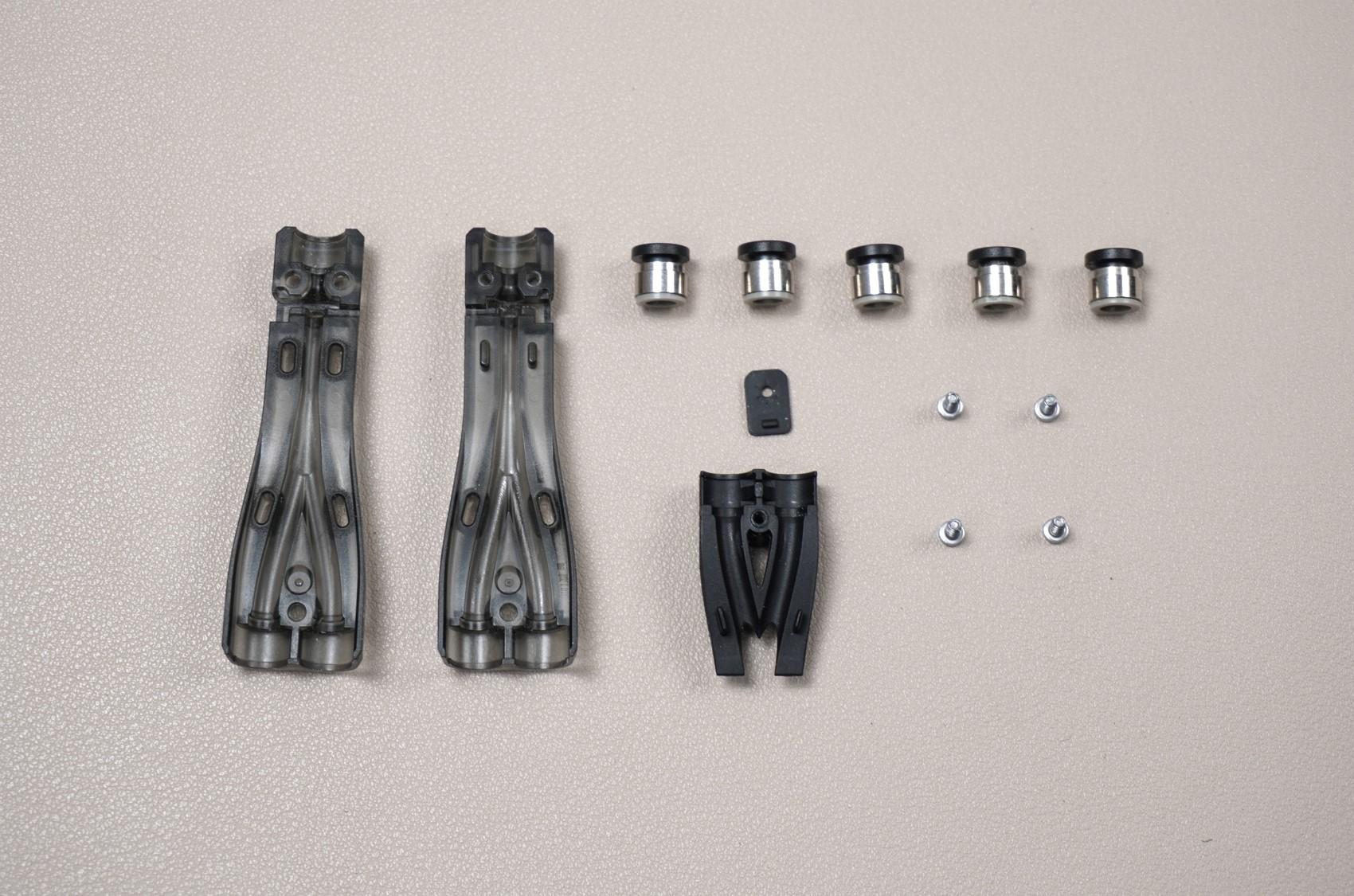

Una vez abierta la carcasa del adaptador, utilizar primero un cepillo suave para eliminar suavemente el polvo de filamento y el polvo adheridos a la cavidad interna, los canales y las superficies de los componentes, centrándose en limpiar la pared interna de los canales del tubo de filamento.
Se puede utilizar una tela tejida sumergida en una cantidad adecuada de alcohol para limpiar los componentes internos. Si la contaminación es grave, los componentes desmontables se pueden lavar con agua. Después de limpiar, asegurarse de que estén completamente secos al aire antes de proceder con los pasos de instalación posteriores.
Después de limpiar, asegurarse de que no quede suciedad, polvo ni humedad dentro, como se muestra a continuación:
A continuación, comenzar la montaje. Instalar los cinco acoplamientos de tubo PTFE y el componente guía negro interno en el cuerpo principal del adaptador, asegurando una conexión segura sin aflojamiento.
Finalmente, presionar la almohadilla de limpieza de filamento en la dirección indicada para instalarla en el adaptador PTFE 4-1, completando la limpieza y montaje del adaptador PTFE 4-1.
Limpieza y lubricación del cabezal
Utilizar una esponja de limpieza de alta temperatura para limpiar la suciedad carbonizada negra en la superficie del hotend. Ajustar manualmente la temperatura del hotend a la temperatura de operación correspondiente al consumible de impresión actual; una vez que la temperatura del hotend se estabilice, sostener el mango del cepillo con la esponja adherida y limpiar suavemente la pared exterior de la boquilla y el área circundante hasta que se elimine por completo el residuo carbonizado.
Tener extremo cuidado de no tocar el hotend con las manos, ya que se vuelve muy caliente y puede causar quemaduras u otras lesiones. Se recomienda fuertemente el uso de guantes de protección térmica.
Siempre humedecer la esponja de limpieza del hotend con agua antes de usarla; para obtener instrucciones detalladas de uso e instalación, consulte: Guía de instalación y uso de la esponja de limpieza del hotend para H2C
Cámara del cabezal y cámara de boquilla
Utilizar la pantalla de control para bajar la cama caliente y limpiar la cámara del cabezal y la cámara de boquilla con una tela no tejida empapada en alcohol.
La parte inferior del cabezal tiene un imán con cinta protectora de alta temperatura (amarilla/roja). No retirar esta cinta durante la limpieza.
Guía de elevación de boquilla izquierda

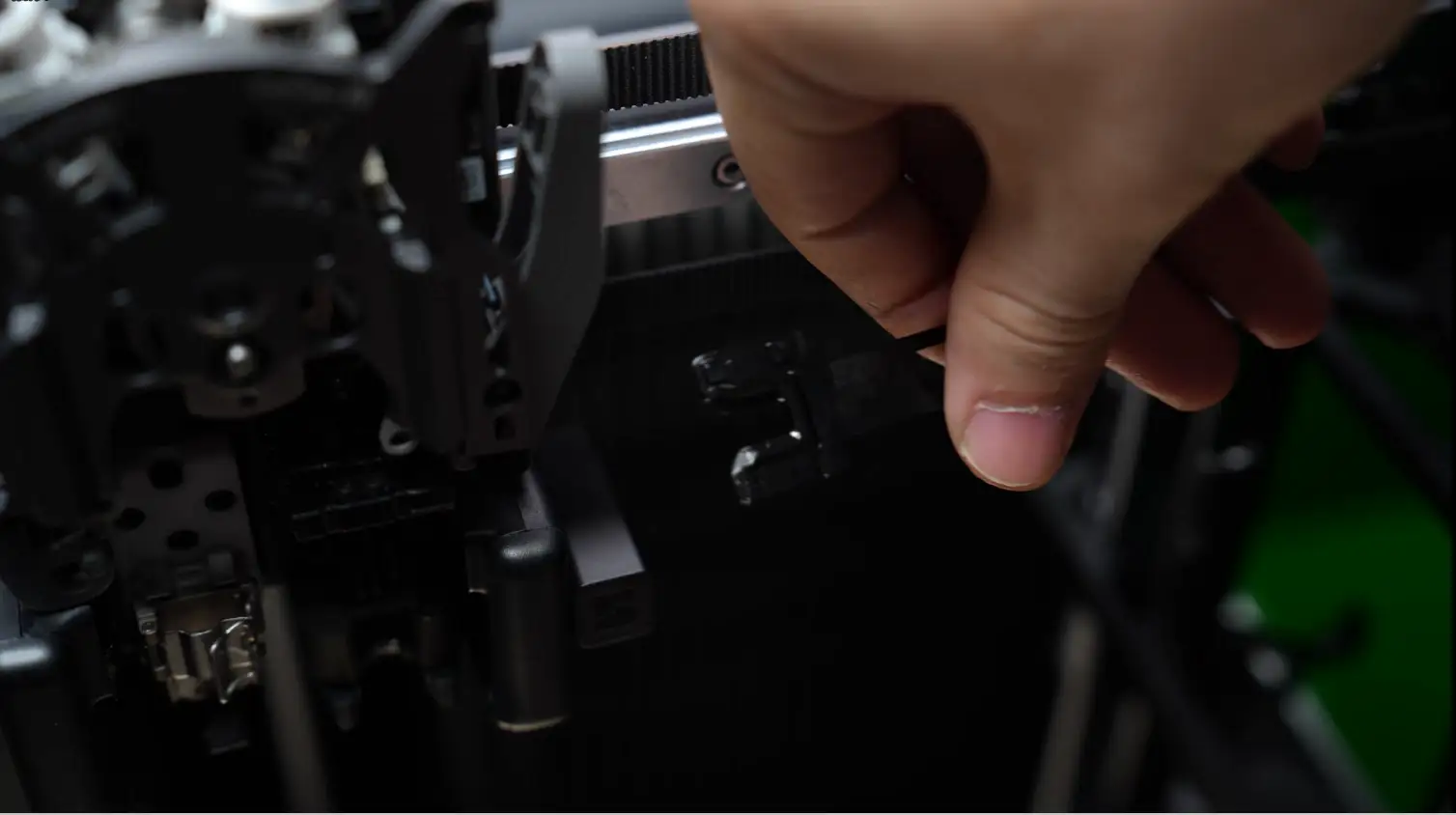

Dado que la boquilla izquierda necesita moverse hacia arriba y hacia abajo durante períodos prolongados, la guía de la riel requiere limpieza y lubricación. Antes de limpiar, es necesario retirar la boquilla izquierda y el conjunto de cubierta frontal de guía. Utilizar un hisopo empapado en alcohol para limpiar la guía.
Para los pasos detallados de desmontaje y montaje de la guía de filamento para doble extrusor, consulte: Guía de reemplazo de la guía de filamento para doble extrusor para el H2C
Después de limpiar, aplique una pequeña cantidad de lubricante a la guía lineal.

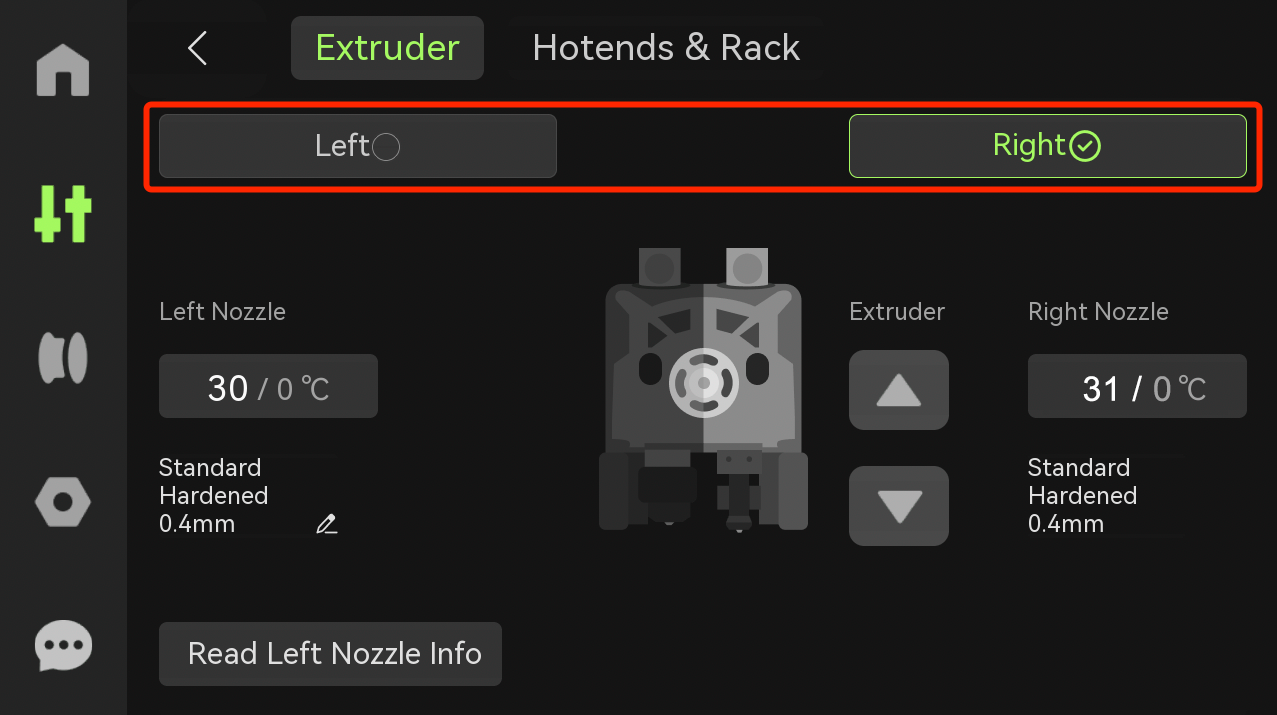

Después de completar el mantenimiento del conjunto de elevación, es necesario conmutar 3-5 veces las boquillas izquierda y derecha en la pantalla para asegurar que el lubricante se distribuya completamente.

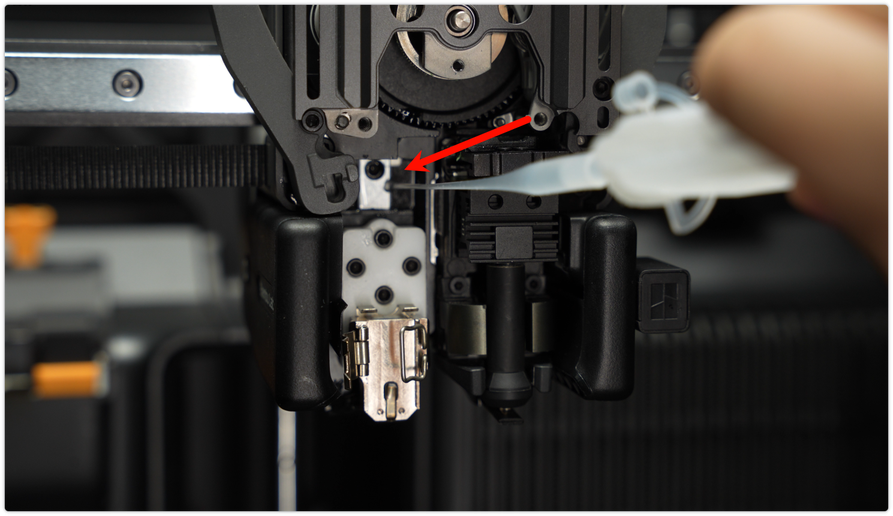

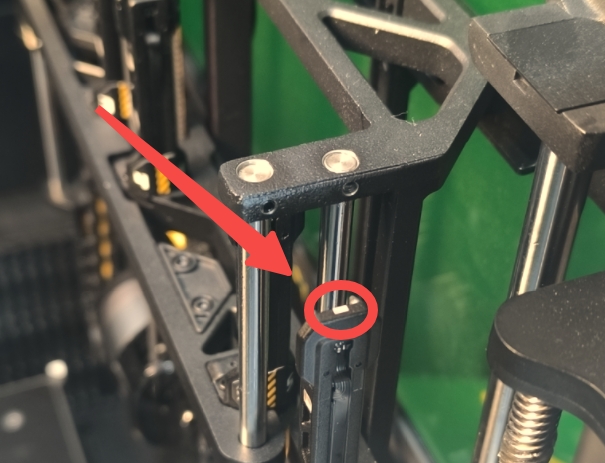

A continuación, limpie y lubrique el pasador de cierre inductivo del hotend: primero extraiga el pasador de cierre inductivo, límpielo con un paño no tejido para eliminar la suciedad superficial.
Después de limpiar, aplique aceite lubricante y, finalmente, inserte el pasador en la ranura.
Para los pasos detallados de instalación de la guía de filamento para doble extrusor, consulte: Guía de reemplazo de la guía de filamento para doble extrusor para el H2C
Soporte del hotend inductivo
Utilice un paño no tejido humedecido con alcohol para limpiar la superficie del soporte, incluidos los puntos de acoplamiento y las varillas lineales.
limpie cuidadosamente las seis marcas grabadas láser para evitar que la suciedad afecte su funcionamiento.

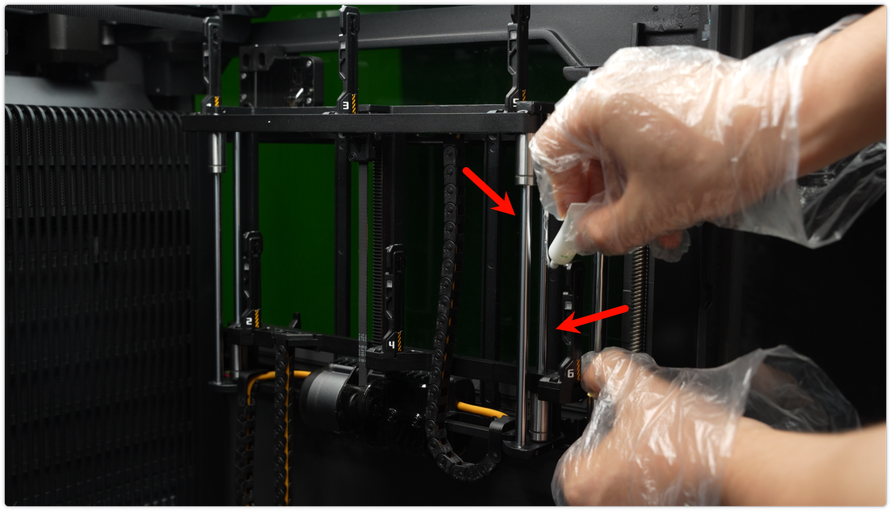

Después de limpiar, aplique lubricante a las cuatro varillas lineales situadas en la parte frontal y trasera del soporte.

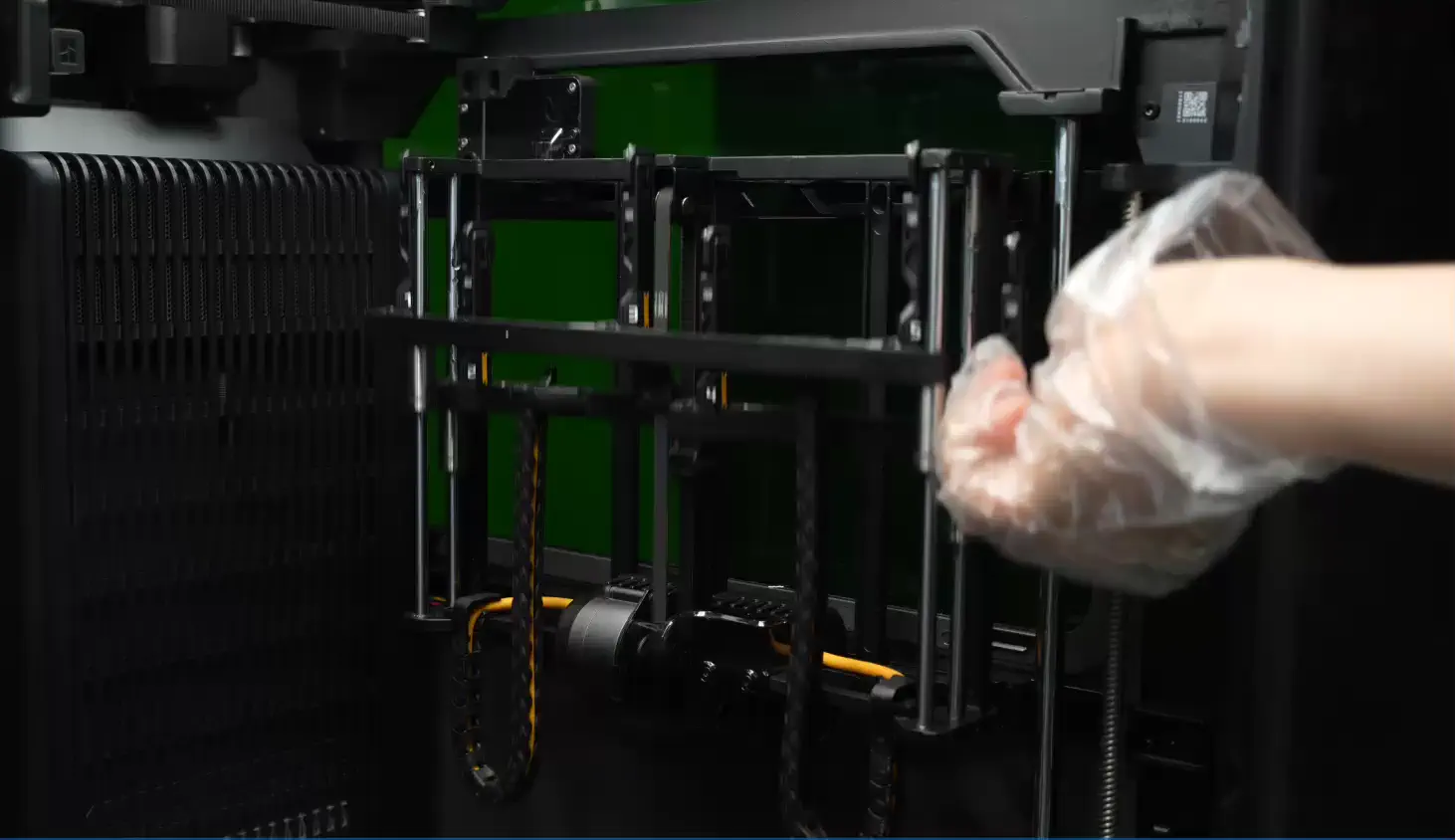

Mueva manualmente el soporte, permitiendo que el aceite lubricante se difunda completamente en los rodamientos lineales.
Después de finalizar, asegúrese de limpiar cualquier exceso de lubricante que pueda haberse derramado.
Limpieza y lubricación de los ejes XYZ

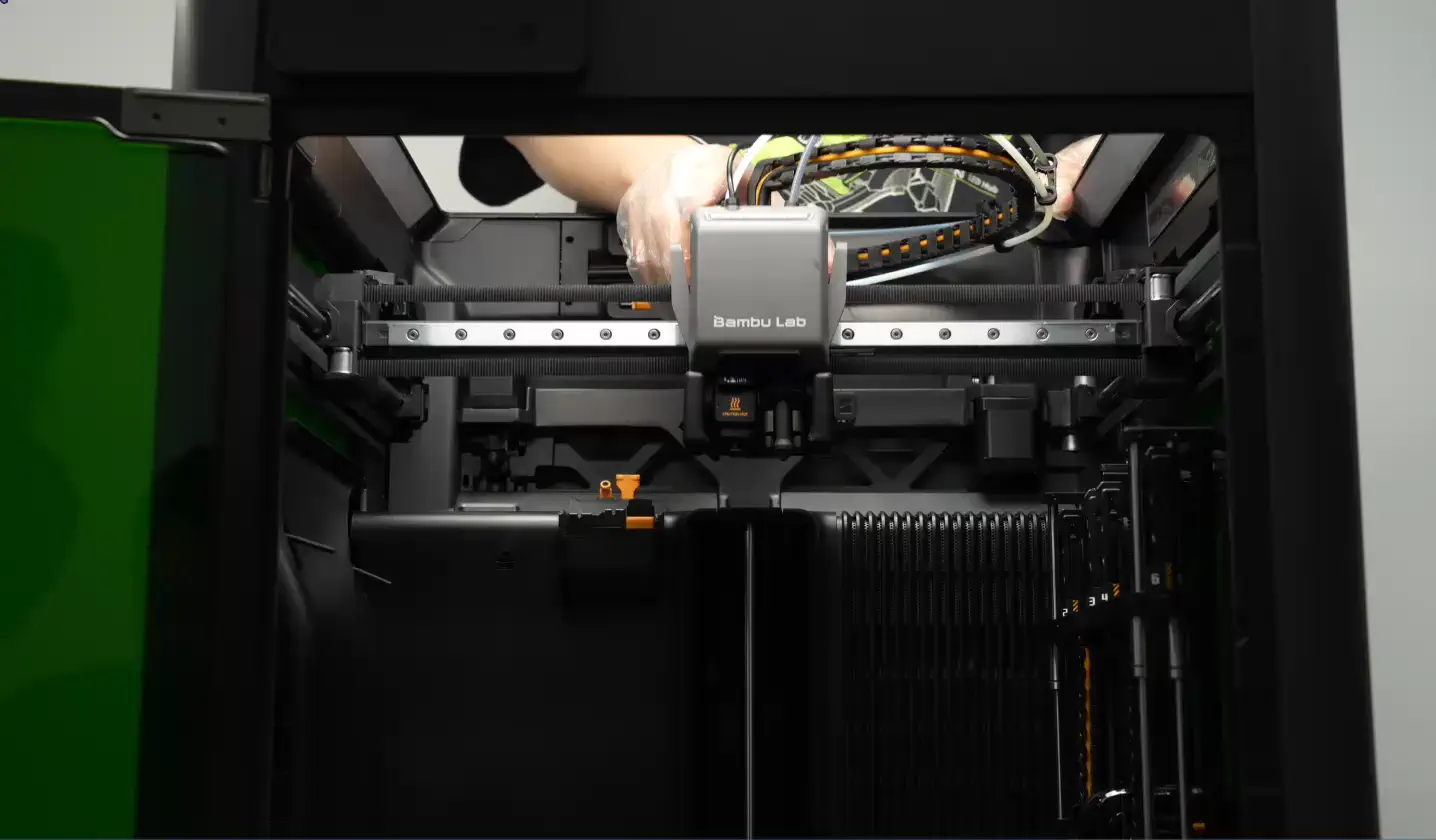

Guía lineal del eje X

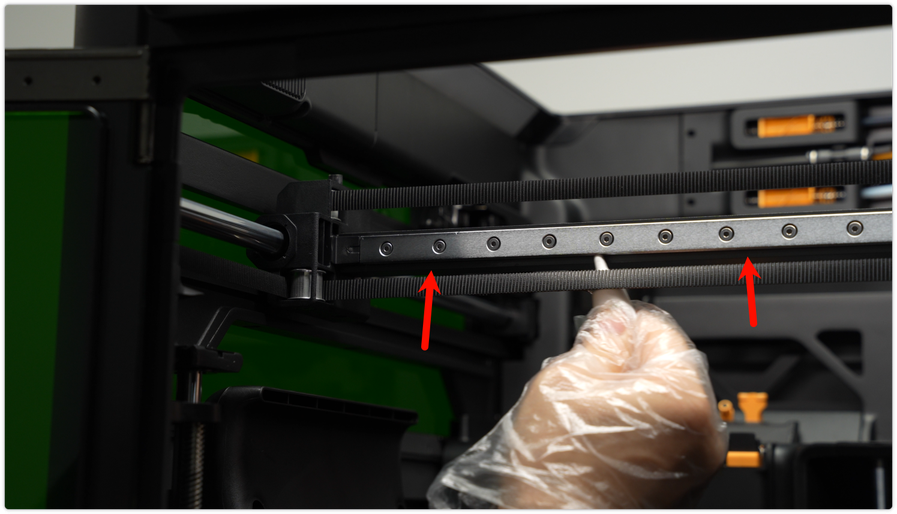

Utilice un paño no tejido empapado en alcohol para limpiar la guía lineal del eje X. Después de limpiar un lado, mueva manualmente el cabezal a la otra posición y limpie nuevamente para garantizar que toda la guía se limpie eficazmente.
Después de limpiar, aplique aceite lubricante de manera uniforme a la guía.
También es necesario lubricar adecuadamente la parte inferior de la guía, pero tenga cuidado de no aplicar demasiado para evitar que gotee.
Después de finalizar, asegúrese de limpiar cualquier exceso de aceite que pueda haberse derramado.
Varillas lineales del eje Y
A continuación, limpie las varillas lineales situadas en ambos lados del eje Y, mueva manualmente la estructura a la otra posición y limpie nuevamente para garantizar que todo el eje se limpie eficazmente.
A continuación, aplique lubricante a las varillas lineales izquierda y derecha.
Después de lubricar, sostenga el cabezal y muévalo a lo largo de su rango máximo de movimiento 4-6 veces para asegurar que el lubricante se distribuya completamente. Asegúrese de limpiar cualquier exceso de aceite que pueda haberse derramado.

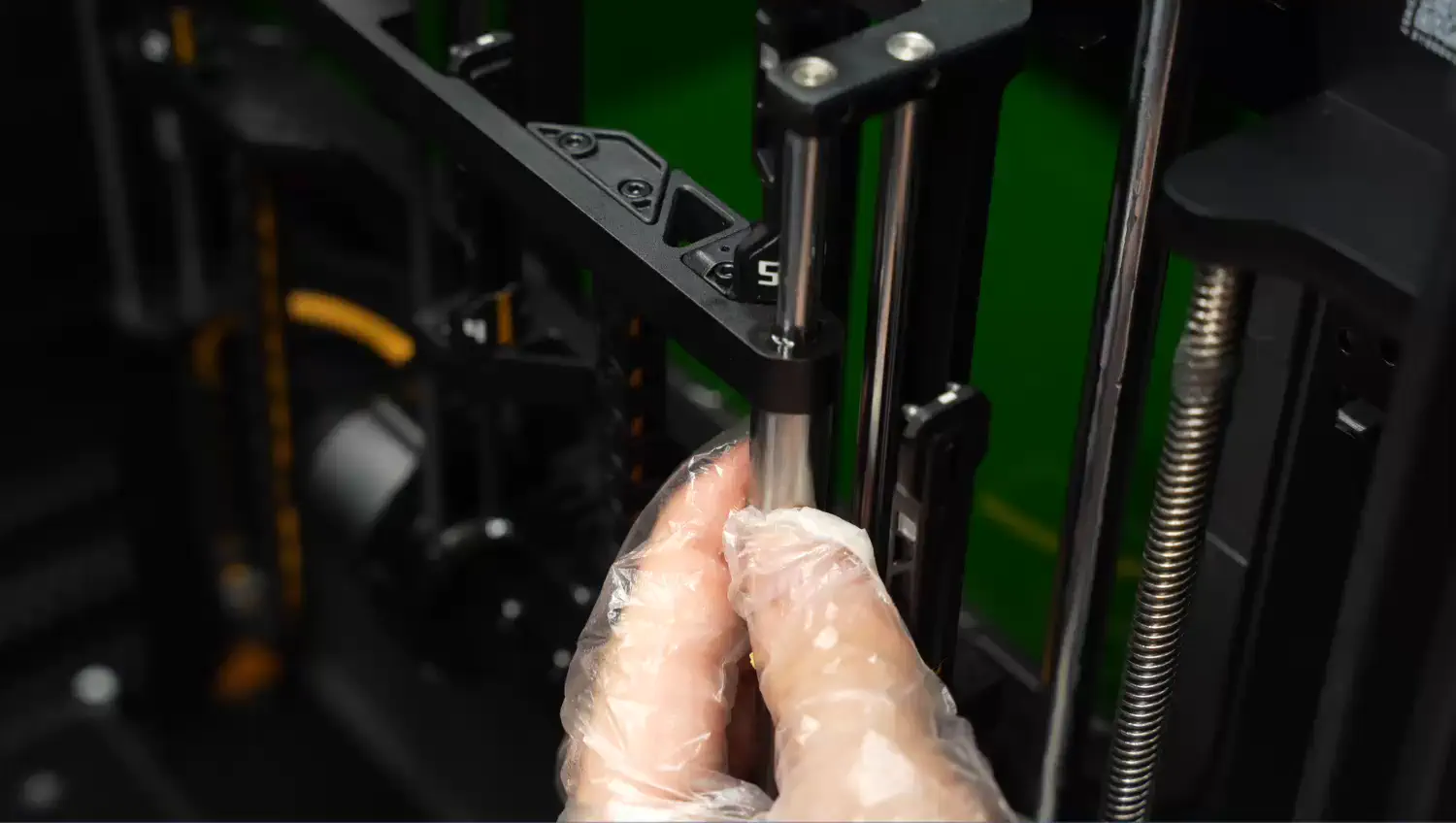

Husillo y varilla lineal del eje Z

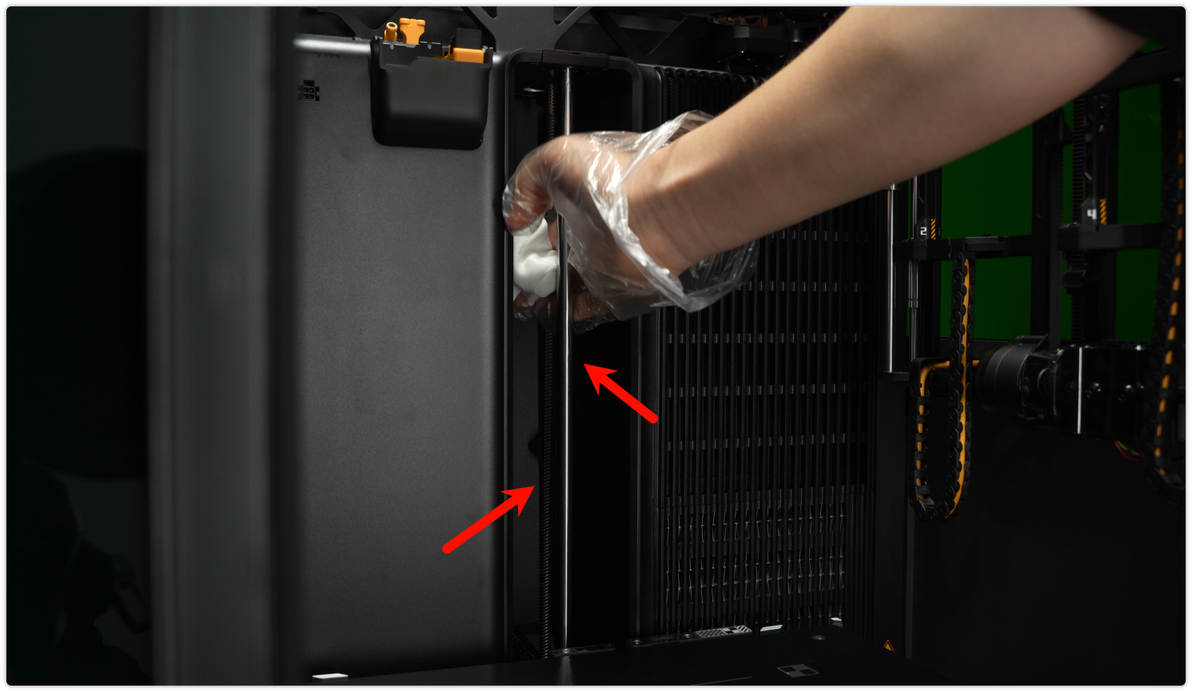

Limpie los husillos y varillas lineales del eje Z, incluidos los lados izquierdo, derecho y trasero. Preste especial atención a limpiar cualquier suciedad residual en las ranuras del husillo. Después de limpiar, eleve la cama caliente utilizando la interfaz de pantalla para asegurar que la parte inferior del husillo y las varillas lineales también se limpien eficazmente.

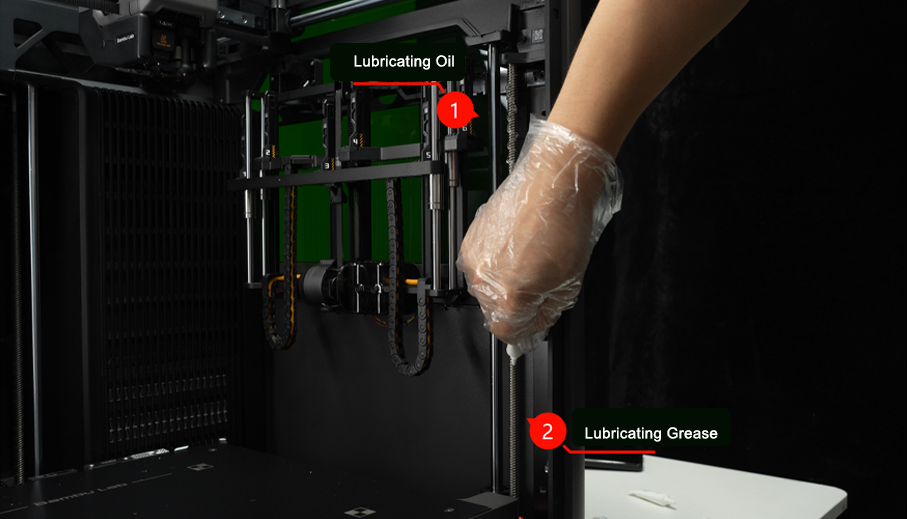

Lubrique los husillos frontales y traseros y las varillas lineales respectivamente. El husillo tiene roscas como se muestra en la figura, utilice grasa para él. Las varillas lineales son lisas y deben lubricarse con aceite.
Después de completar la lubricación, utilice la interfaz de pantalla para mover la cama caliente hacia arriba y hacia abajo 3 a 4 veces (cubriendo todo el recorrido) para asegurar que la grasa y el aceite lubricante se difundan completamente en la superficie de contacto de transmisión.
Después de finalizar, asegúrese de limpiar cualquier exceso de aceite y grasa que pueda haberse derramado.

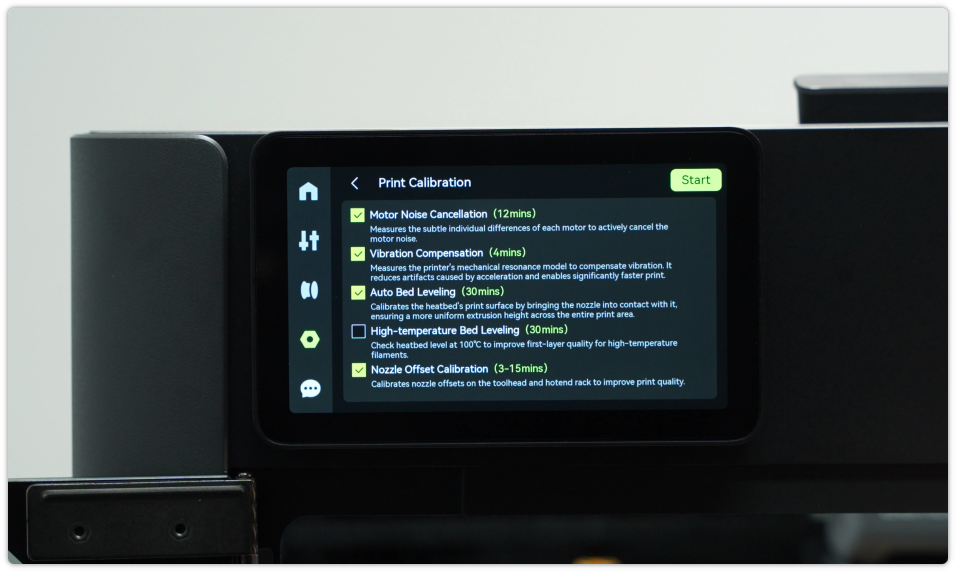

Calibración de la impresora
Después de completar el mantenimiento anterior, para garantizar la precisión de impresión y la estabilidad del equipo, se recomienda realizar un proceso completo de calibración de impresión a través de la pantalla de la impresora, incluyendo elementos clave como reducción de ruido de motores, compensación de vibraciones, nivelación automática de la cama caliente y calibración de desplazamiento de boquilla. Una vez finalizada la calibración, la impresora estará lista para imprimir nuevamente!
Piezas consumibles, instrucciones de mantenimiento y reemplazo para el H2C
Limpieza de la boquilla izquierda y superficie del bloque calentador
En la pantalla, caliente la boquilla hasta aproximadamente 250 °C, retire con cuidado y límpielo con una toalla de papel fresca.
Use guantes resistentes al calor durante esta limpieza; riesgo de quemaduras por alta temperatura.
Después de limpiar la boquilla, confirme en la pantalla que el bloque calentador sigue a 250 °C, luego limpie la superficie del bloque.
El bloque calentador izquierdo del H2C y el bloque calentador del H2D comparten la misma estructura; el procedimiento es idéntico.

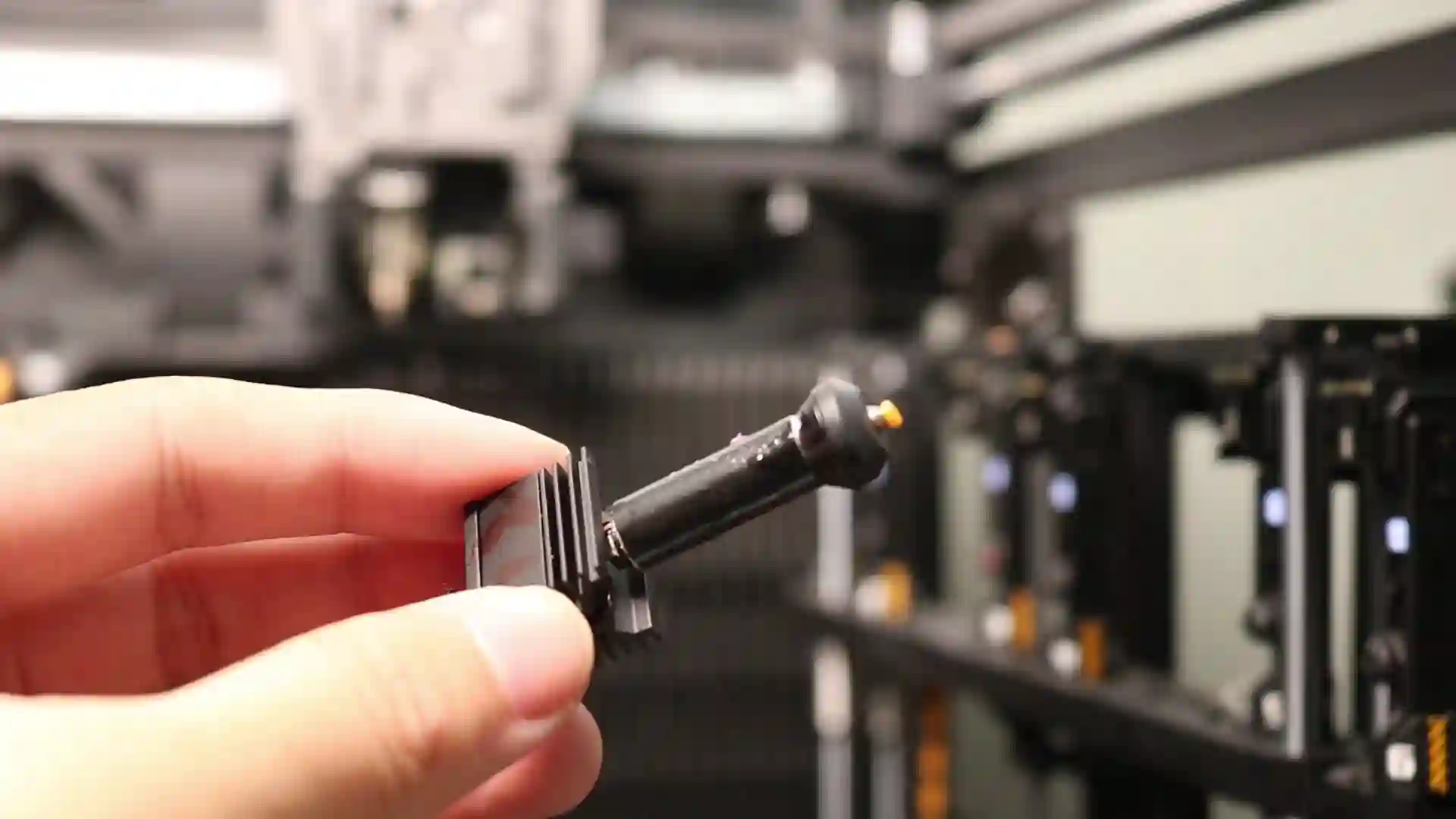

Limpieza de la boquilla inductiva
El hotend inductivo calentado debe retirarse del soporte. Primero, utilice la pantalla para calentar la boquilla a 250 °C. Después de alcanzar la temperatura, descargue el hotend en el punto de acoplamiento, luego levántelo del punto de acoplamiento para limpiarlo.
Usar guantes resistentes al calor al realizar esta limpieza; riesgo de quemaduras por alta temperatura.
💥 Requisitos adicionales de mantenimiento para versión láser
Limpieza de la plataforma láser
Abra la puerta frontal de la impresora y retire la cubierta superior, luego retire la plataforma láser de la cama caliente.
Póngase guantes y retire todas las barras de soporte de la plataforma láser.
Primero, rociar alcohol alrededor de las áreas marcadas de la plataforma láser y limpiar con cuidado con una tela no tejida para eliminar las manchas.
Rociar alcohol sobre las barras de soporte y limpiar con una tela no tejida para eliminar las manchas. Después de limpiar, reinstalar la barra de soporte en las ranuras de la plataforma láser.
Limpieza del módulo láser
Desconecte el cable de conexión láser, desbloquee la bisagra de liberación rápida y retire el módulo láser.
Para instrucciones detalladas de limpieza del módulo láser, consulte: Recomendaciones para el Mantenimiento Regular del Módulo Láser
Consecuencias de no realizar el mantenimiento
La máquina utilizada a continuación es un prototipo no de producción en masa que no se limpió a tiempo durante una prueba continua de 40 horas con un módulo láser de 10W (es decir, una tarea láser continua de 40 horas). El incumplimiento de los procedimientos de mantenimiento necesarios puede provocar una falla prematura de los componentes.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
