Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Exhausto activo de cámara
El exhausto activo de cámara está instalado en el forro interior derecho de la impresora, y el ventilador de exhausto está montado en el lado interior del exhausto. Cuando el exhausto activo de cámara está abierto, permite que el aire dentro de la cámara de la impresora sea expulsado, mientras que su cierre proporciona un entorno sellado para la impresora. Se instalan un total de 7 exhaustos activos de cámara en la impresora.
Las piezas de repuesto para el exhausto activo de cámara incluyen lo siguiente:
- Exhausto activo de cámara * 7
Cuándo utilizar
- El exhausto activo de cámara está dañado.
Herramientas y materiales necesarios
- Exhausto activo de cámara nuevo
El reemplazo del exhausto activo de cámara del H2D no implica retirar ni instalar tornillos.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y peligros de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el exhausto activo de cámara

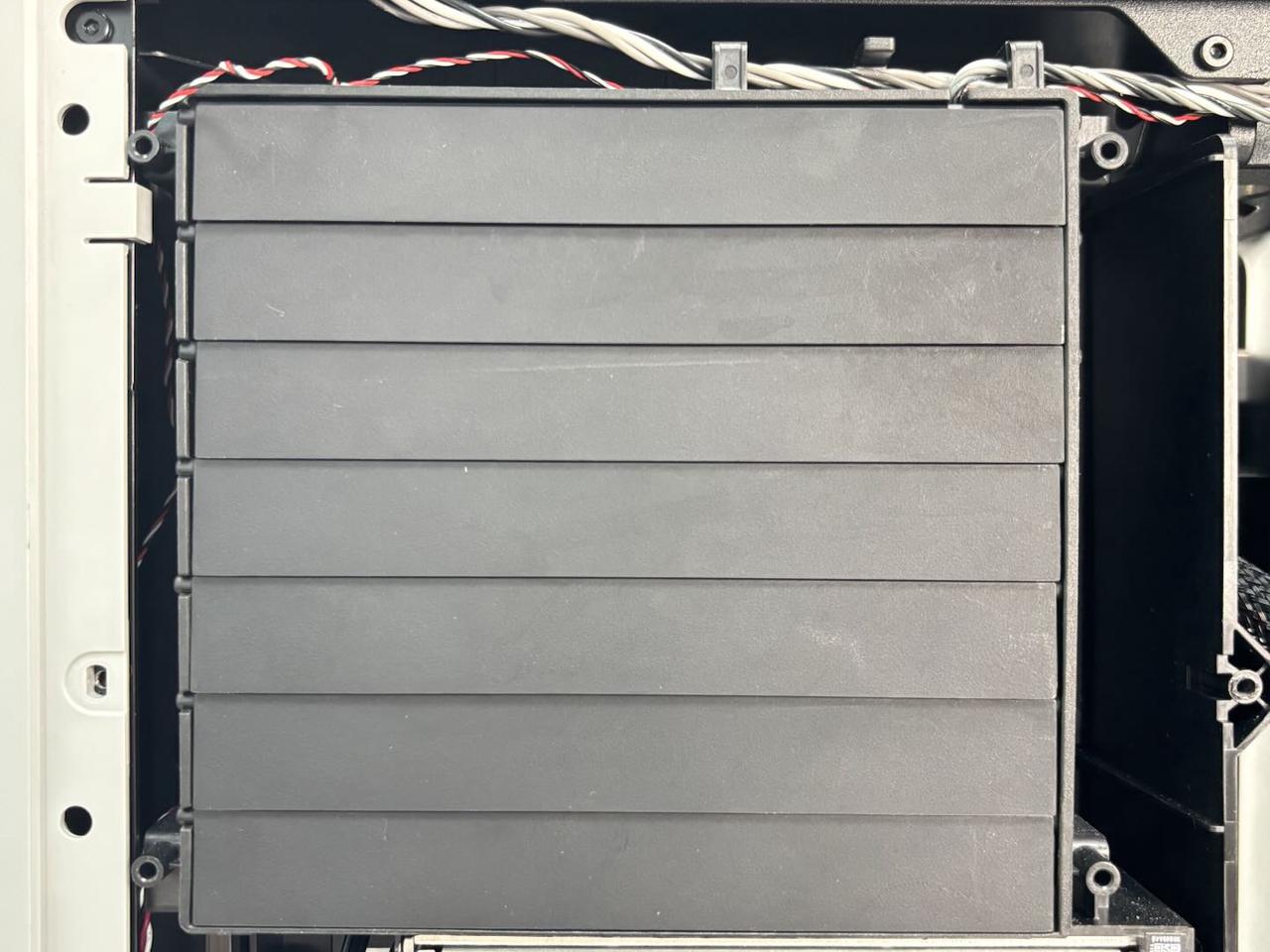

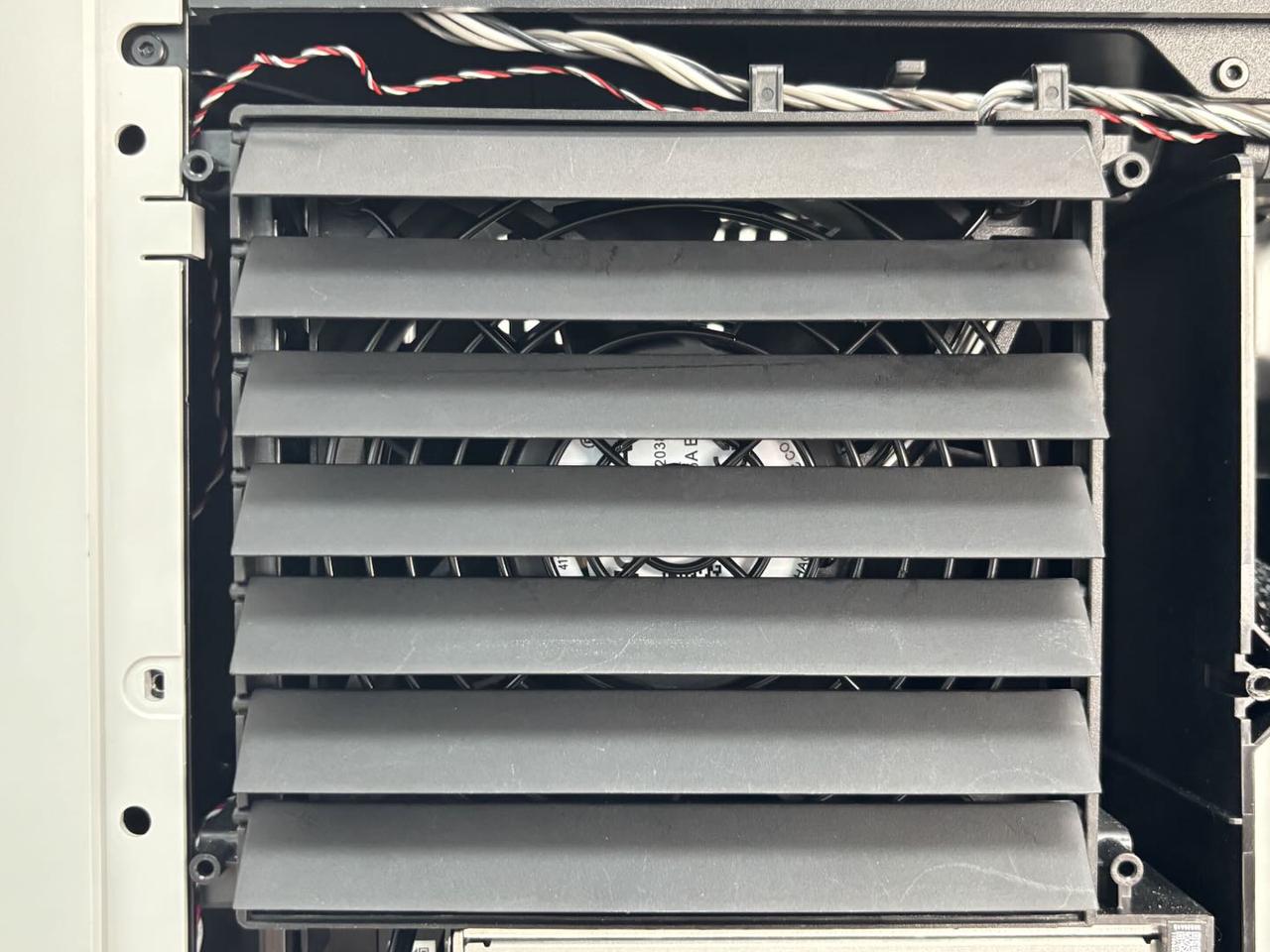

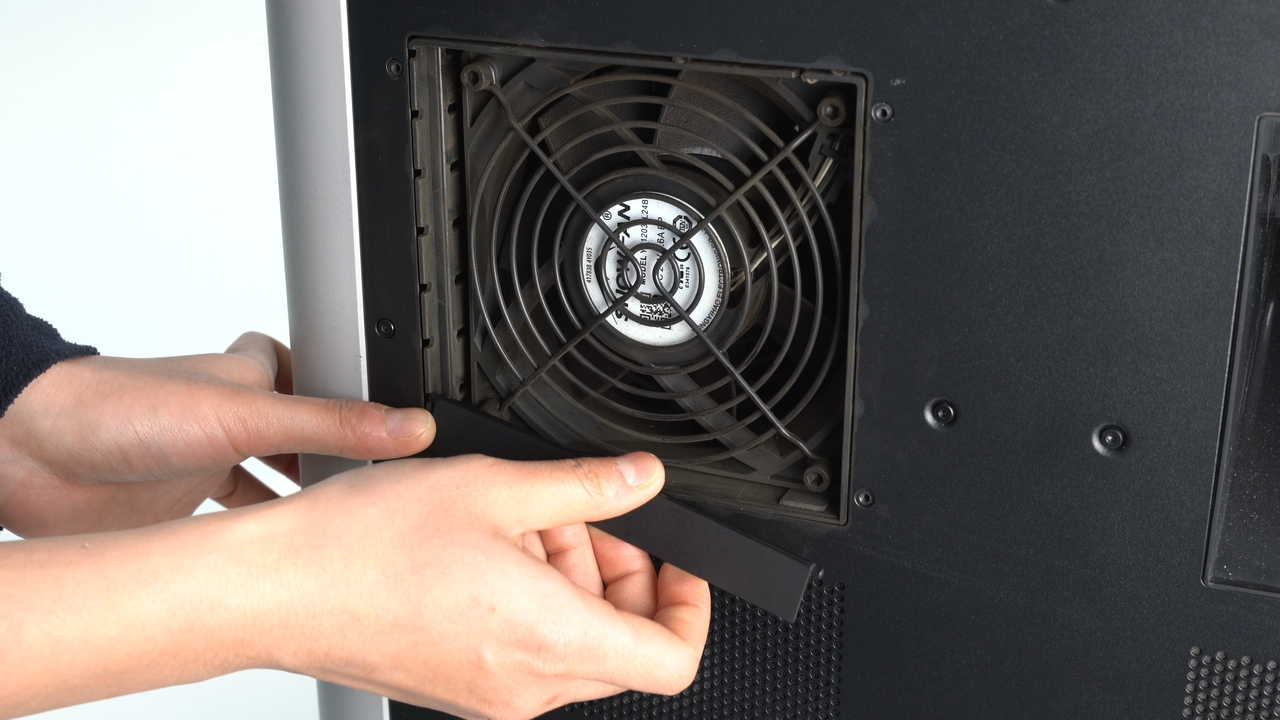

Antes de comenzar el reemplazo, puede asegurarse de que el exhausto activo de cámara esté en el estado mostrado en la imagen siguiente. Puede ajustar manualmente su posición empujando el exhausto hacia arriba, luego apague la impresora.
El reemplazo del exhausto activo de cámara no requiere retirar el panel trasero.

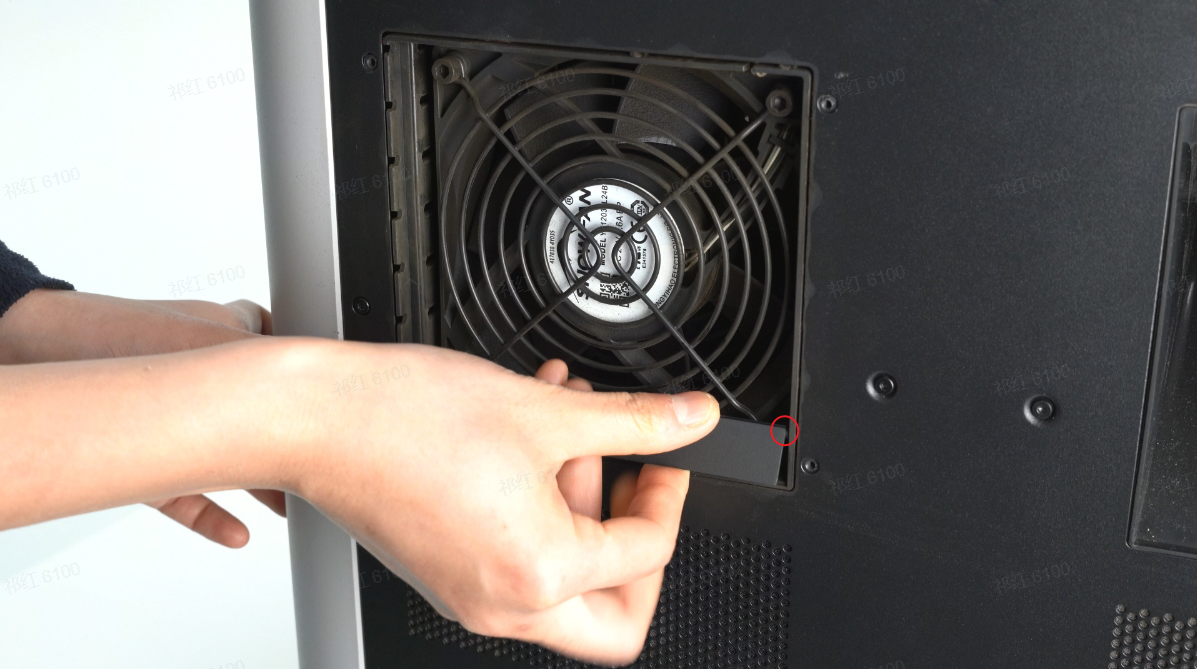

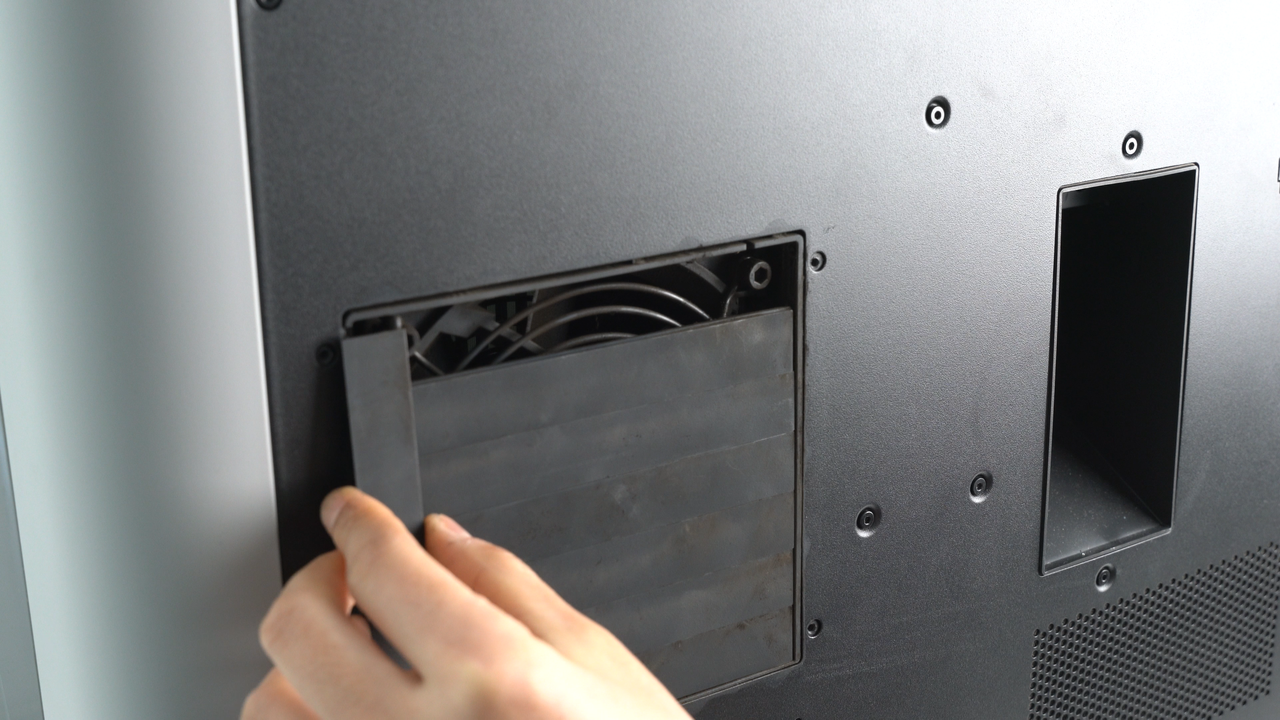

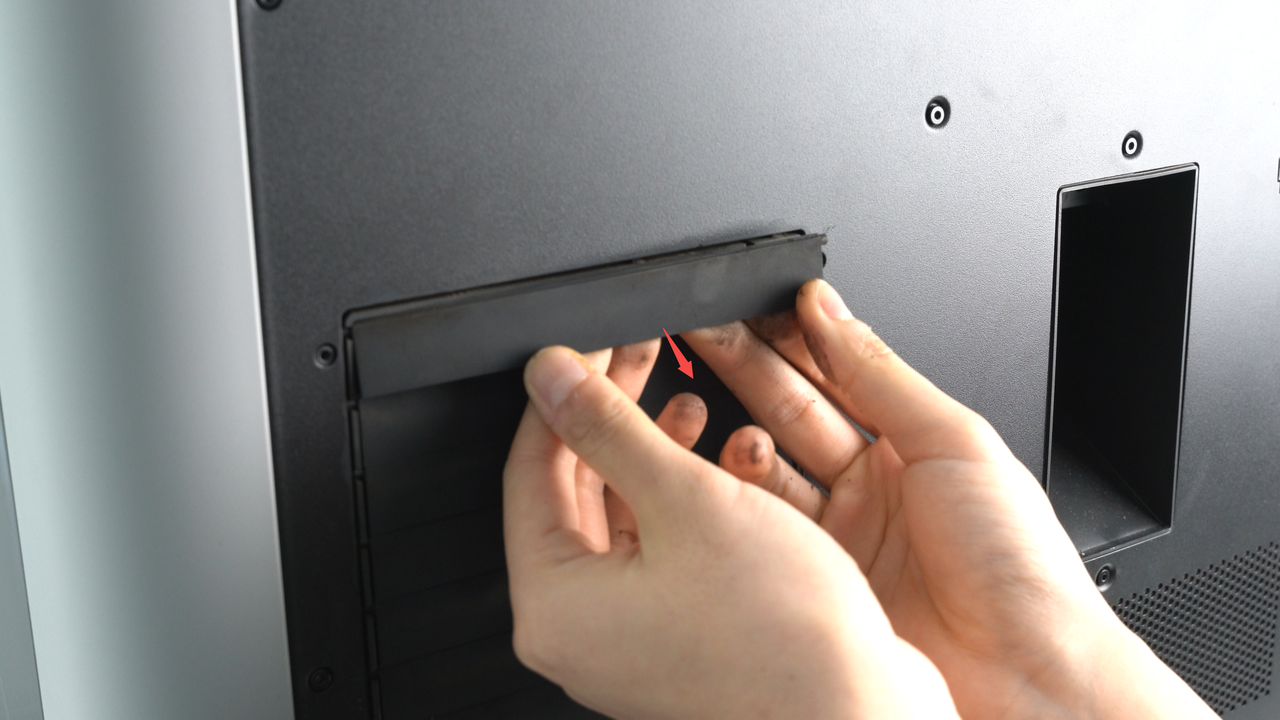

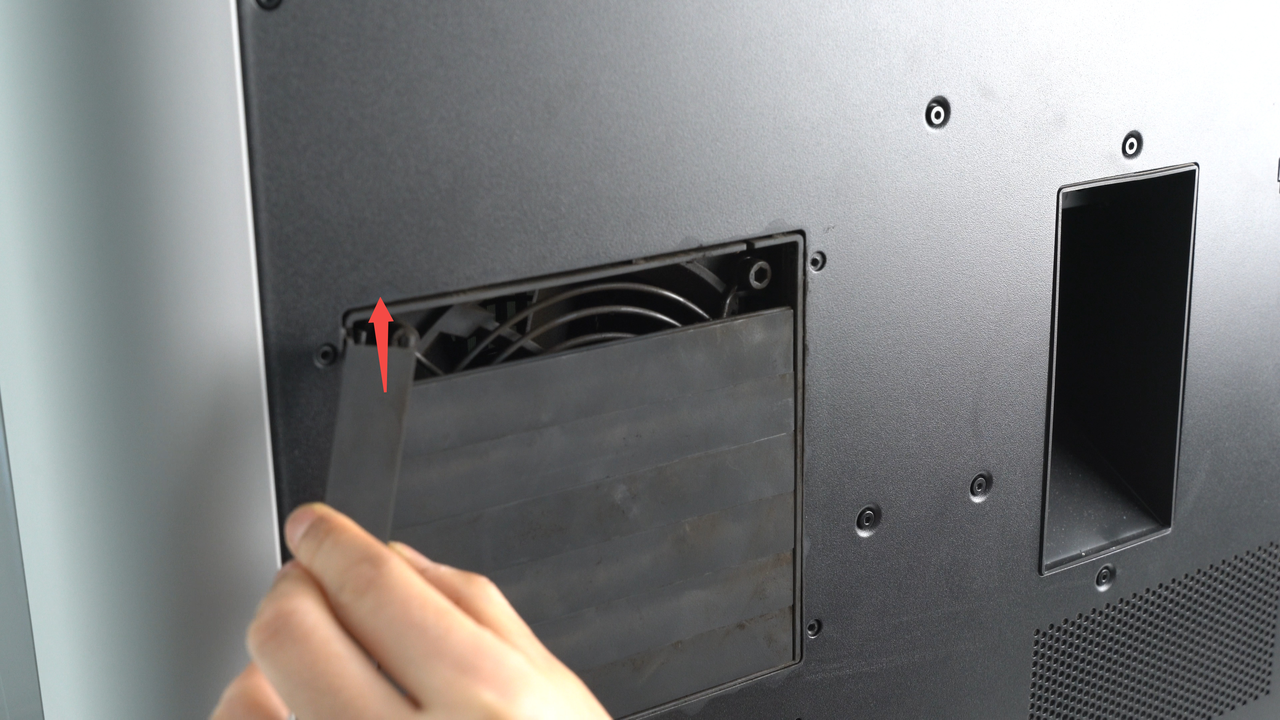

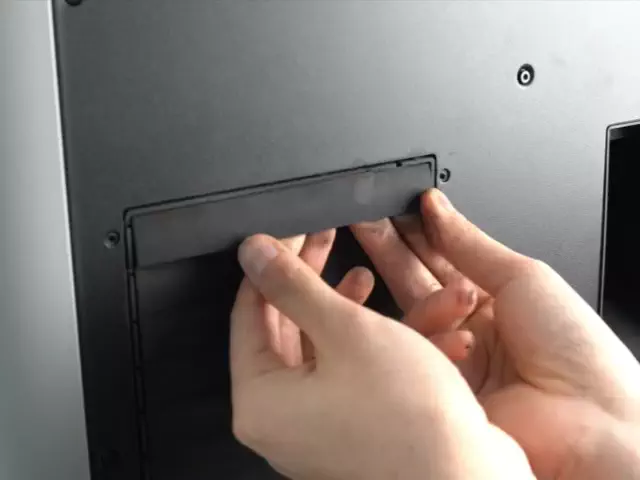

Sostenga el centro del exhausto activo de cámara y doble ligeramente hacia afuera. Saque el lado derecho del forro interior, luego retire la bisagra exterior del lado izquierdo. Finalmente, saque la bisagra conectada a la lámina metálica para retirar el exhausto activo de cámara.
Si solo un exhausto está dañado, simplemente retire el dañado.
Instalar el exhausto activo de cámara

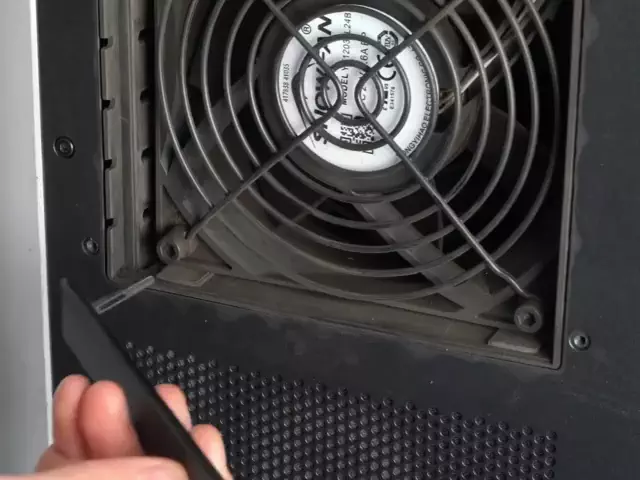

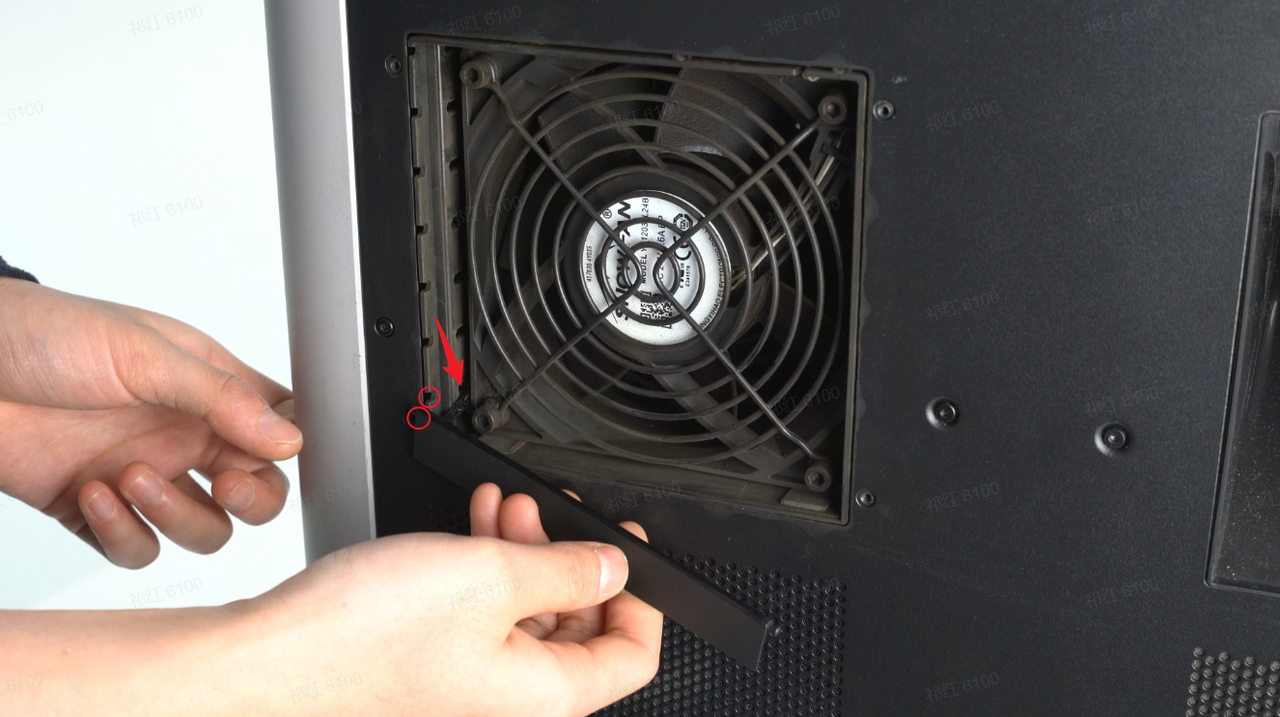

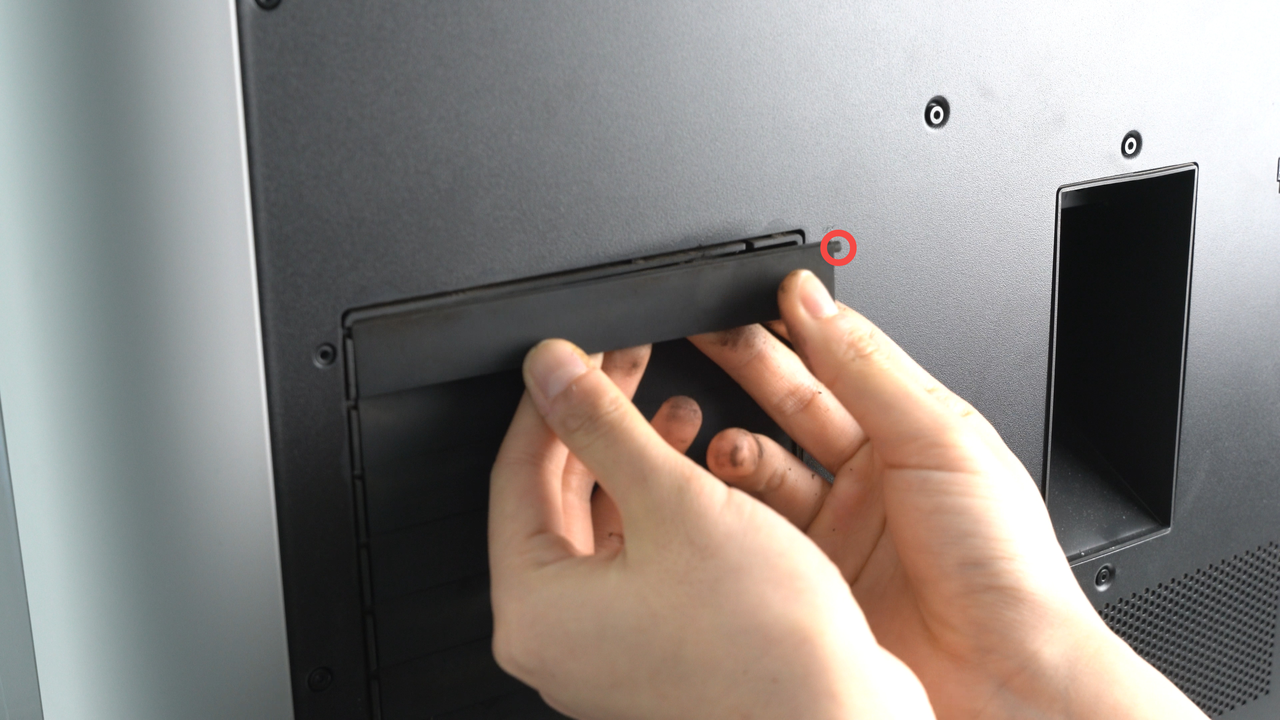

Inserte la bisagra del lado izquierdo del nuevo exhausto en la lámina metálica, luego inserte la bisagra exterior del lado izquierdo en el forro interior. Finalmente, sostenga el centro del exhausto para doblarlo y inserte la bisagra del lado derecho.
Verificar la funcionalidad
El exhausto está instalado correctamente y asegurado. Después de conectar la alimentación y encender la impresora, el exhausto debe abrirse y cerrarse automáticamente.
