Descripción del problema

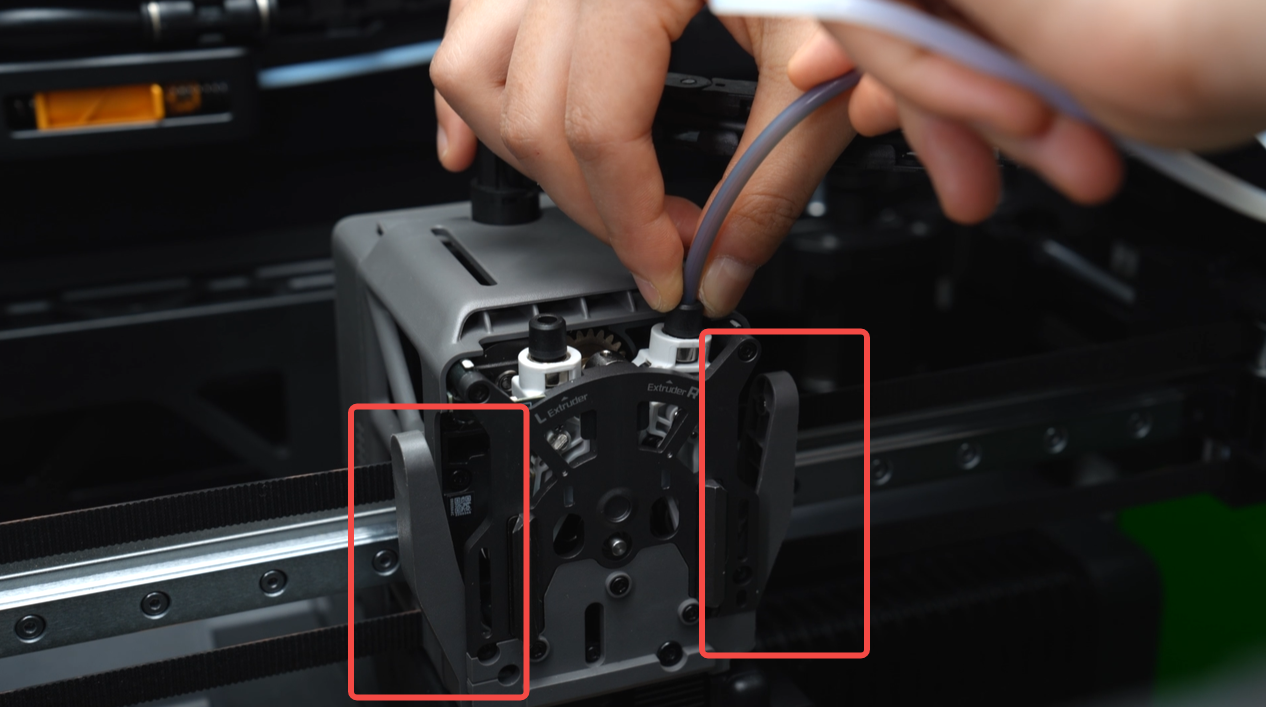

Cuando la impresora descarga o cambia el filamento durante la impresión con AMS, se utiliza el cortador para cortar el filamento antes de retirarlo. Durante el corte, el cabezal se mueve lentamente hacia el émbolo del cortador, presiona la palanca del cortador y acciona el cortador para cortar el filamento. Después de cortar el filamento, la palanca del cortador volverá automáticamente a su posición original. Las palancas del cortador de H2D se muestran en la siguiente figura:

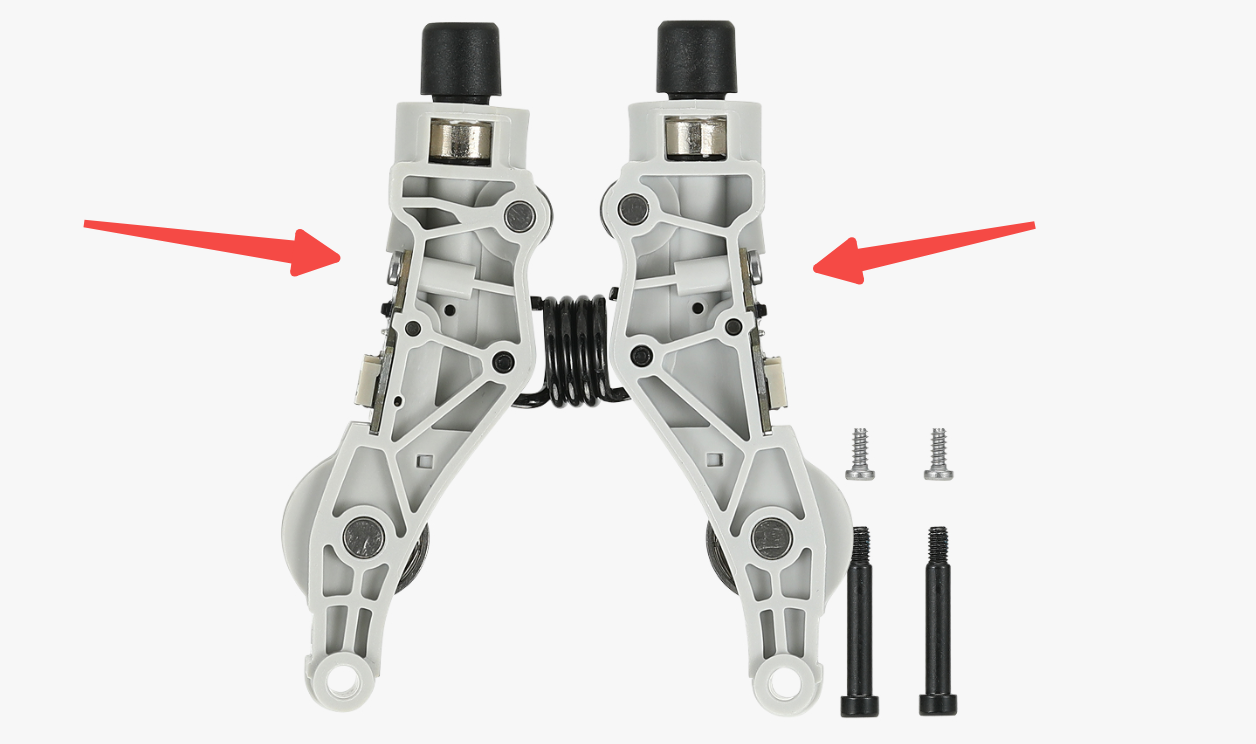

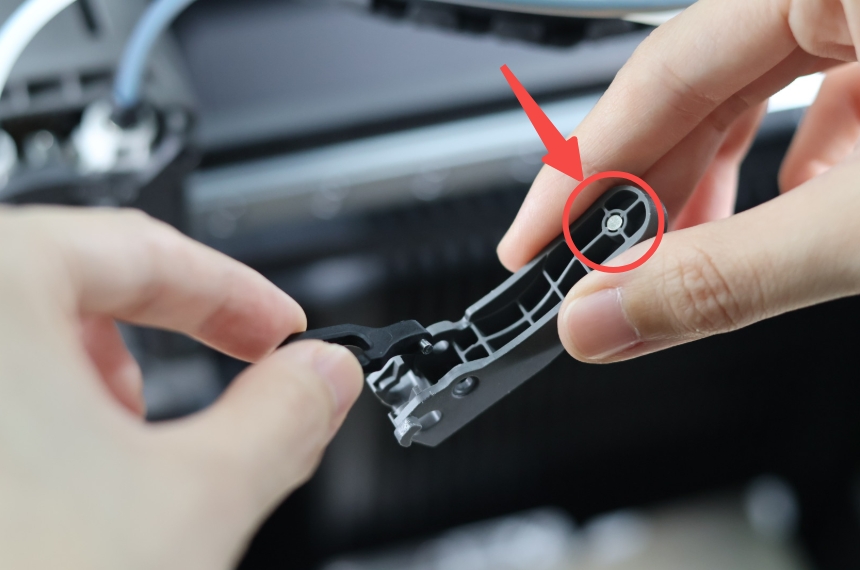

Dentro de la palanca del cortador hay un imán, y en la posición correspondiente del conjunto del sensor de filamento del extrusor se encuentra un sensor Hall. La impresora utiliza el sensor Hall para detectar la posición del cortador y determinar si ha vuelto automáticamente a su posición original. Cuando se detecta que la palanca del cortador no ha vuelto a su posición original dentro de dos minutos, aparecerá un aviso en la pantalla.
Herramientas, equipos y materiales
- Llave hexagonal H1.5
- Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Solución de problemas
Paso 1. Verificar el estado del cortador

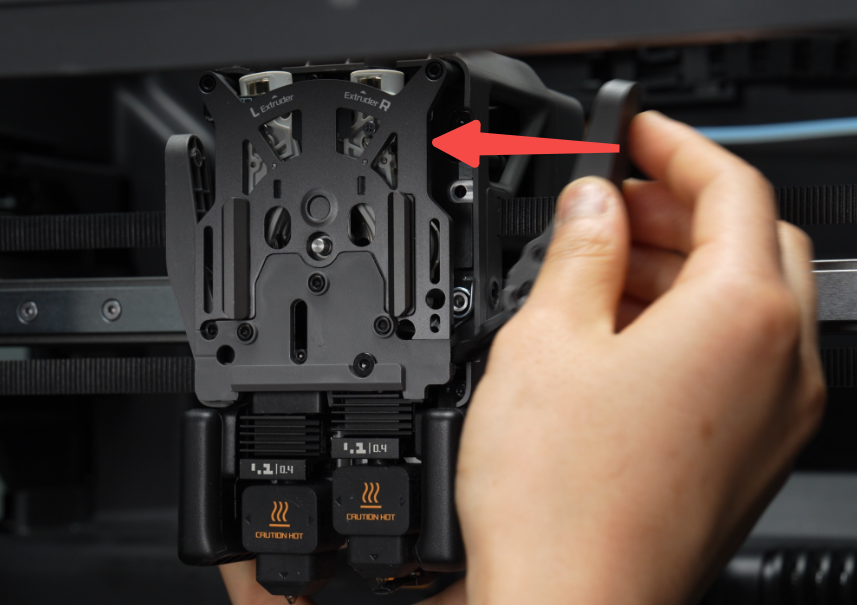

Cuando la pantalla indica que el cortador está atascado, primero verifique si la palanca del cortador está realmente atascada dentro del cabezal.
Si se encuentra que la palanca del cortador está en su posición original y no está atascada, salte al Paso 2;
Si el cortador está atascado y no ha vuelto automáticamente a su posición original, salte al Paso 4.
Paso 2. Verificar el imán, el sensor y los cables de conexión
Es posible que la palanca vuelva a su posición después de estar atascada por un tiempo, dependiendo del material que esté imprimiendo. Esto puede ocurrir ocasionalmente al imprimir filamentos de soporte o seda. Simplemente haga clic en "Reintentar". Si el aviso ya no aparece, puede continuar con la impresión.
Si el problema persiste después de reintentar, verifique si hay materia extraña en el sensor Hall. Puede limpiar las posiciones del imán y el sensor Hall y reintentar; si el sensor Hall falla o el cable está suelto, también puede causar una detección falsa. Puede reconectar el cable del sensor Hall y reintentar.
Consulte Reemplazar los rodillos y el sensor de filamento del extrusor dual H2D para desmontar y montar.
Desmontaje del sensor de filamento en el lado izquierdo
Desmontaje del sensor de filamento en el lado derecho
Paso 3. Reemplazar el conjunto del sensor de filamento del extrusor/placa del sensor de filamento del extrusor
Si hacer clic en "Reintentar" múltiples veces no resuelve el problema, es posible que el sensor Hall esté defectuoso. Consulte Reemplazar los rodillos y el sensor de filamento del extrusor dual H2D e intente reemplazarlo con un conjunto de sensor de filamento del extrusor de repuesto para verificar si el problema persiste.
Paso 4. Verificar obstrucción en el hotend
Cuando hay obstrucción en el hotend, la presión del filamento entre el extrusor y el hotend es demasiado alta, lo que hará que la hoja quede atascada y no pueda volver a su posición suavemente. En este caso, debe retirar el hotend y limpiarlo. Consulte esta wiki para aprender a limpiar el hotend: Procedimiento de limpieza de boquilla/hotend H2D
Paso 5. Reemplazar el cortador
Si no hay obstrucción pero el cortador sigue atascado, es posible que la fricción entre los dos lados del cortador y la pared interna del extrusor sea demasiado grande para que vuelva a su posición suavemente. Intente Reemplazar la palanca y la hoja del cortador de filamento H2D.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
