Palanca del cortador de filamento y hoja
El cabezal H2D está equipado con un cortador en cada lado (izquierdo y derecho). Tenga en cuenta que las palancas y resortes de torsión para los cortadores izquierdo y derecho son diferentes. Preste atención a esta diferencia durante el desmontaje o reemplazo.
Las piezas de repuesto para el cortador izquierdo incluyen:
- Palanca del cortador izquierdo * 1
- Resorte de torsión * 1
- Tornillo * 1
Las piezas de repuesto para el cortador derecho incluyen:
- Palanca del cortador derecho * 1
- Resorte de torsión * 1
- Tornillo * 1
Las piezas de repuesto para la hoja del cortador incluyen:
- Hoja del cortador (universal para izquierda y derecha) * 3
Cuándo utilizar
- La hoja del cortador está desgastada.
- La palanca del cortador está dañada.
Herramientas y materiales necesarios
- Nueva palanca del cortador o hoja (reemplazar según sea necesario).
- Llave Allen H2.0.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar la palanca y hoja del cortador derecho

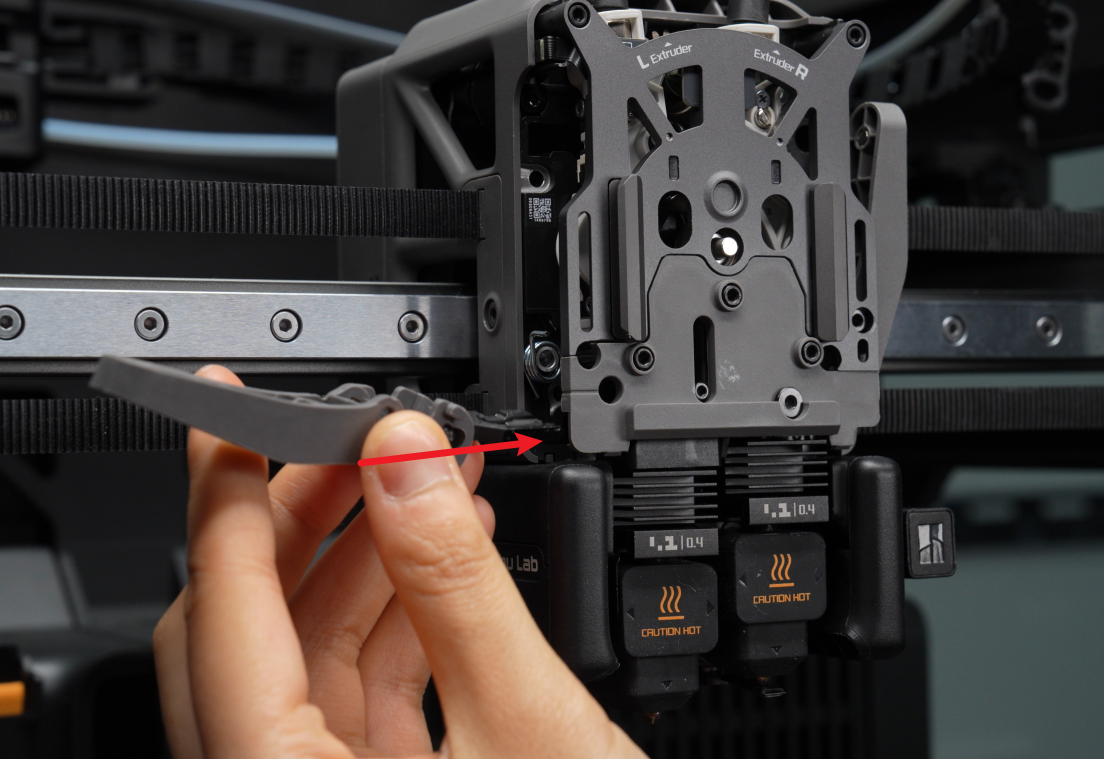

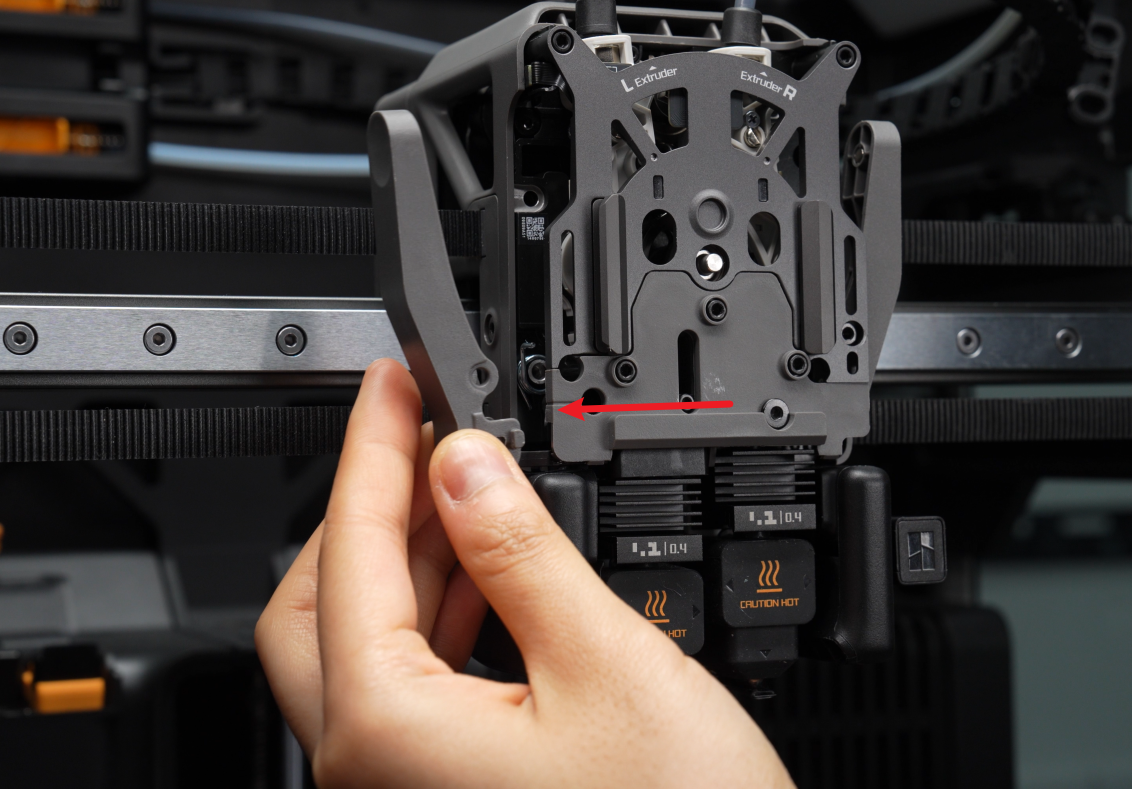

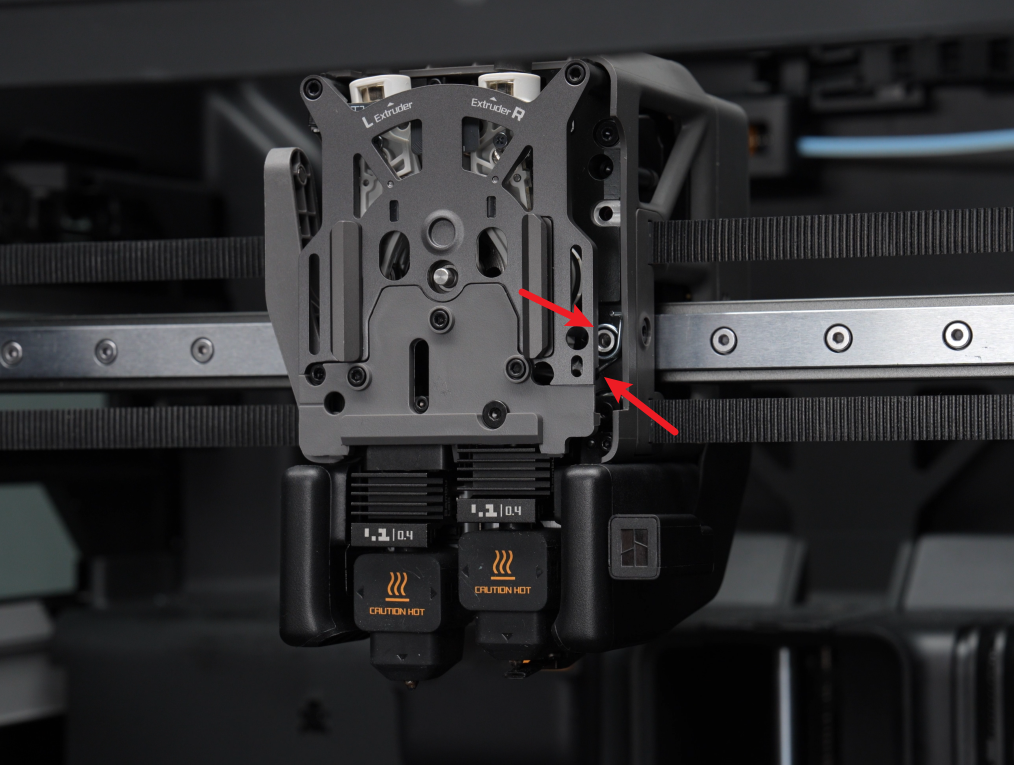

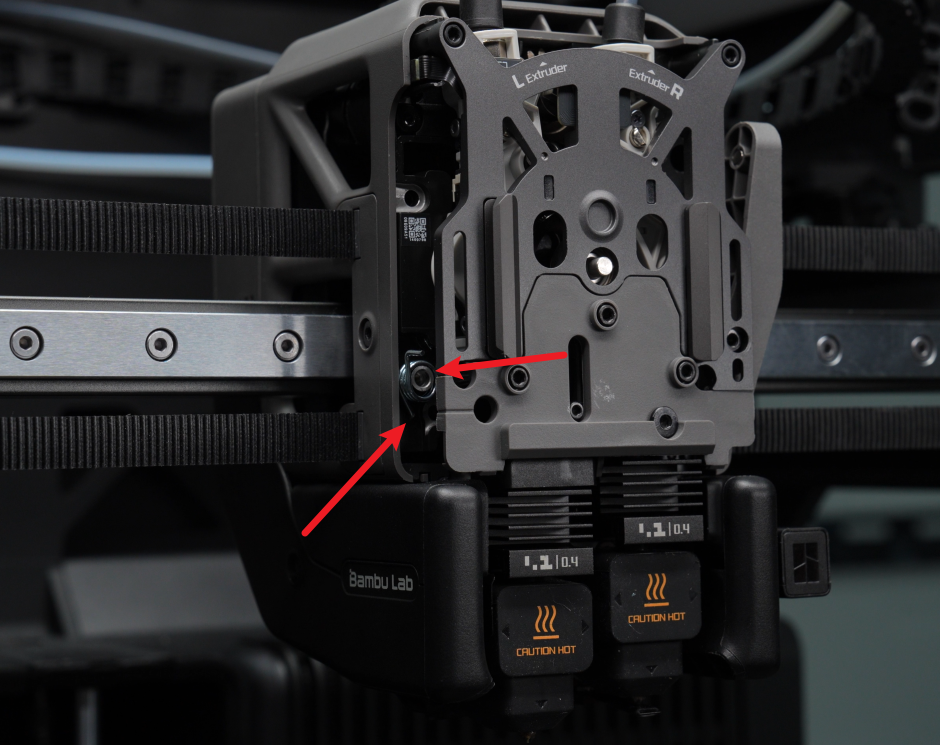

- Utilice una llave Allen H2.0 para retirar el tornillo de fijación del cortador derecho. Retire el cortador y el resorte de torsión juntos del extrusor, luego saque la hoja del cortador de la palanca del cortador.
Retire la palanca del cortador y reemplace la hoja desgastada. Al instalar la hoja del cortador, asegure que el lado con ranura esté orientado hacia arriba, luego inserte la hoja en la ranura de la palanca.

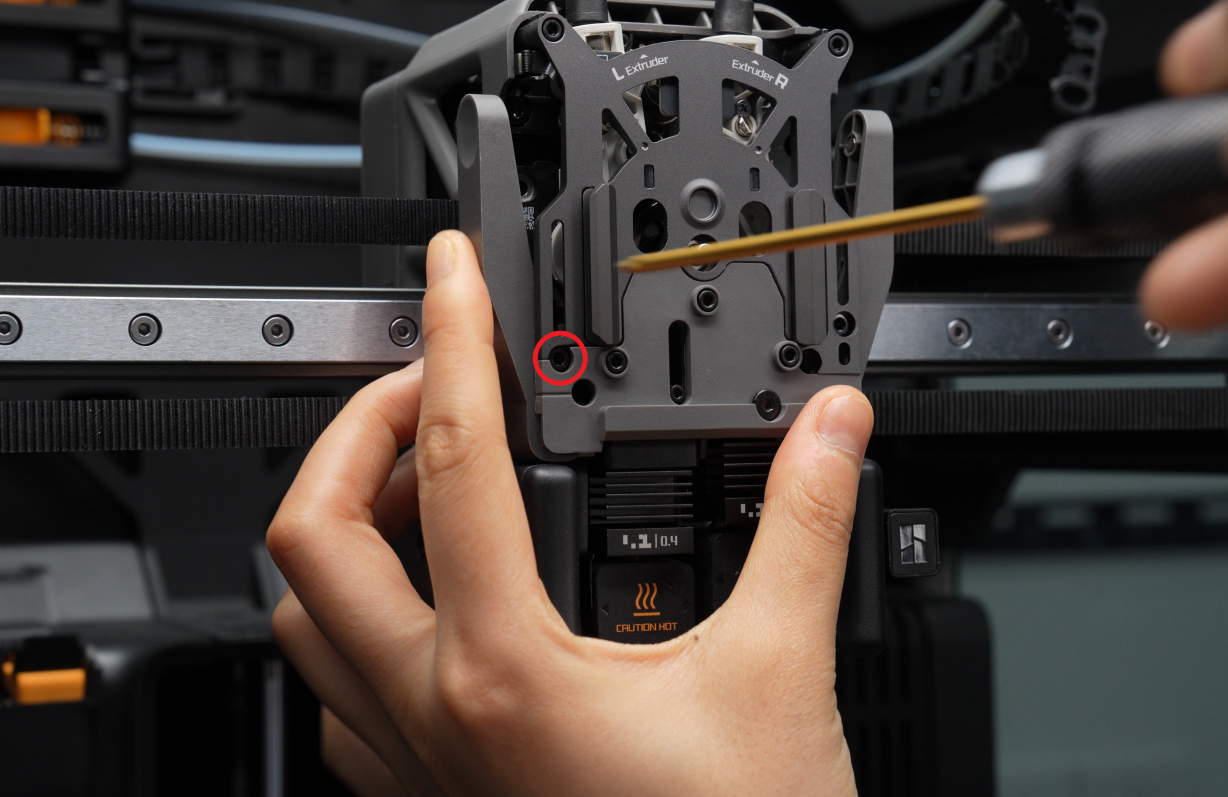

Coloque el resorte de torsión sobre el cilindro, asegurando que un extremo del resorte quede insertado en el pequeño agujero. Luego, inserte la palanca y hoja del cortador derecho juntos en el extrusor. Sostenga la palanca para evitar que se afloje y apriete el tornillo utilizando la llave Allen H2.0.
Inserte el cortador junto con la palanca en la ranura, presionándolo suavemente desde la parte inferior de la palanca, y luego instale los tornillos para asegurar que la palanca no se abra repentinamente.
Reemplazar la palanca y hoja del cortador izquierdo
Antes de reemplazar el cortador izquierdo, asegúrese de que el hotend esté configurado para el hotend izquierdo.

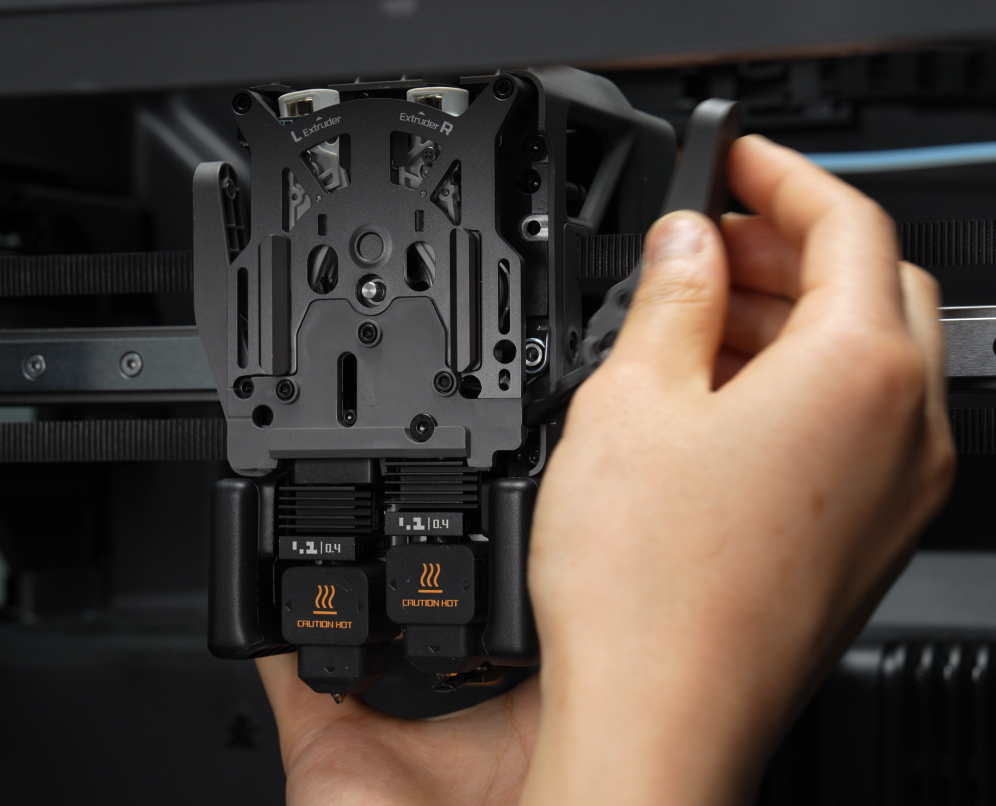

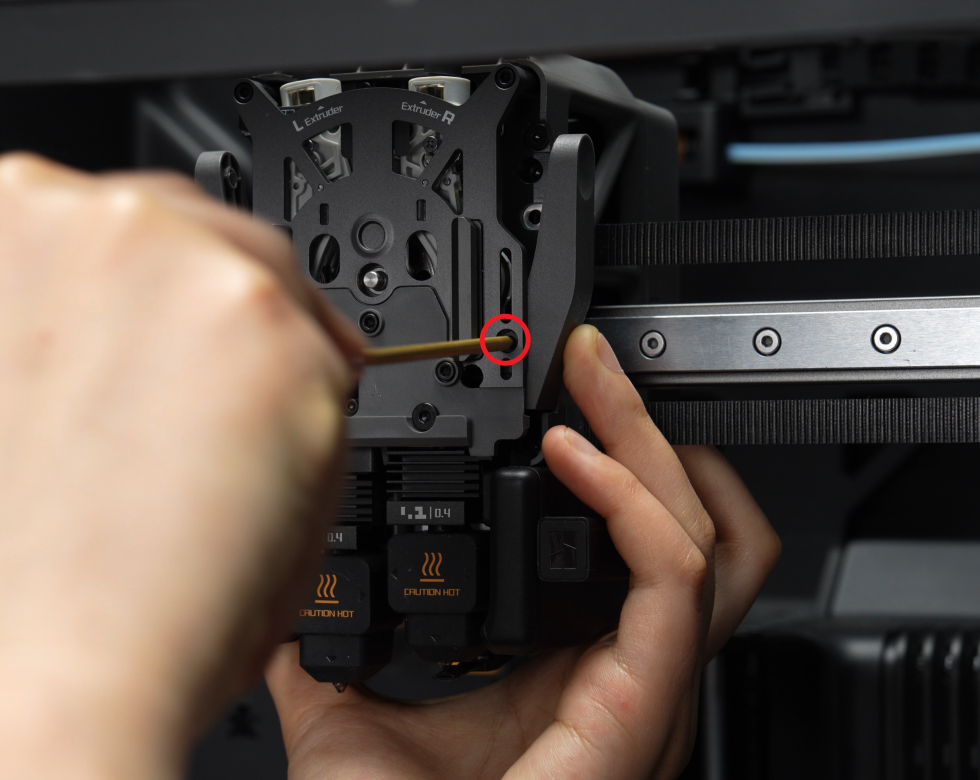

Utilice una llave Allen H2.0 para retirar el tornillo de fijación. Saque la palanca del cortador izquierdo del extrusor, luego retire la hoja del cortador de la palanca.

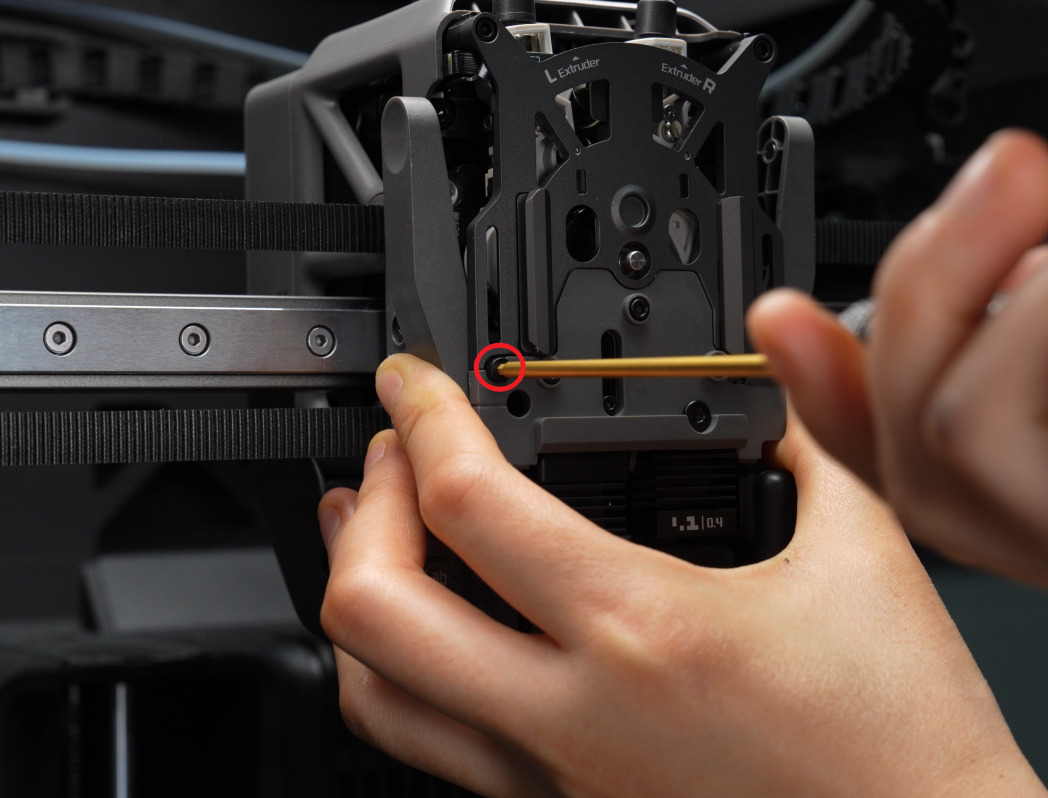

Inserte la hoja del cortador en la palanca. Coloque el resorte de torsión sobre el cilindro, asegurando que un extremo del resorte quede insertado en el pequeño agujero. Luego, inserte la palanca y hoja del cortador izquierdo juntos en el extrusor. Sostenga la palanca para evitar que se afloje y apriete el tornillo utilizando la llave Allen H2.0.
Verificar la funcionalidad

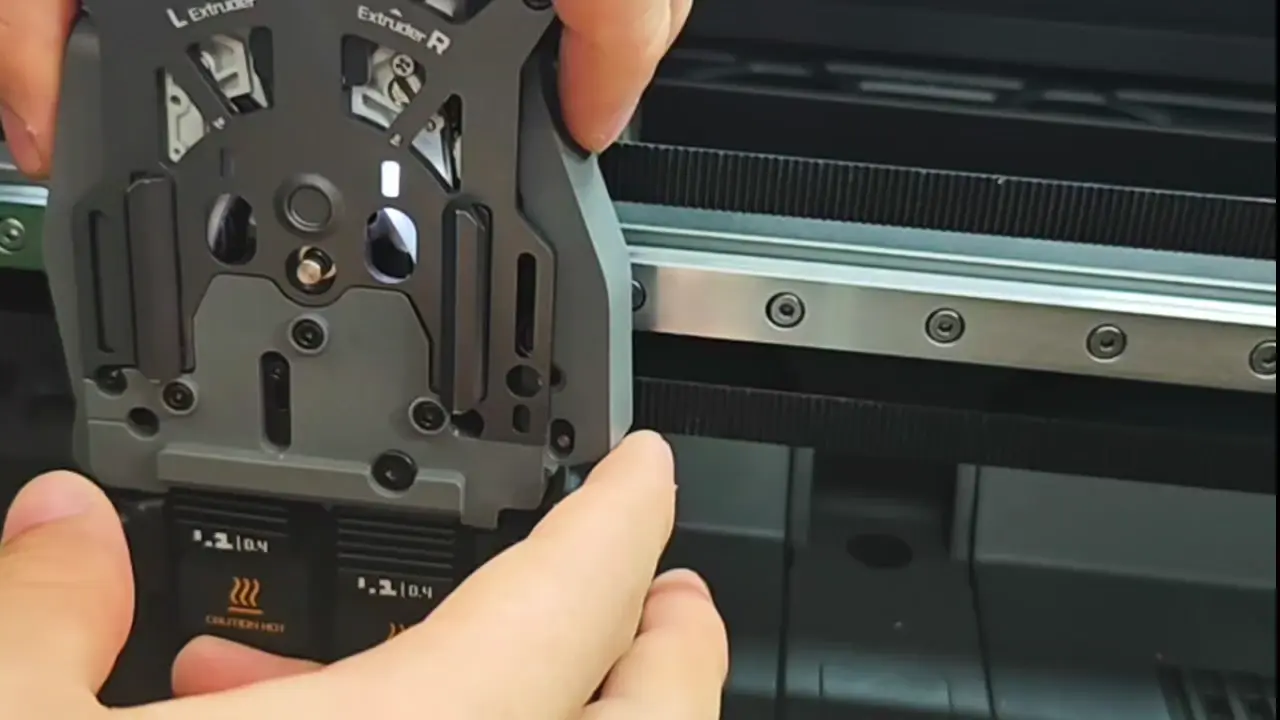

Asegúrese de que el cortador no esté suelto, rebote suavemente y corte el filamento adecuadamente.
