HMS_07FE-8000-0002-0001: La acción de elevación es anómala durante el cambio de extrusor. Verifique si el bloqueador de flujo está atascado o hay filamento atascado en el cabezal.

Descripción del problema

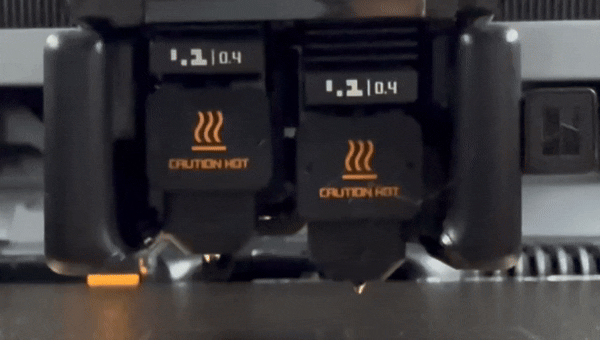

Durante el proceso de cambio de extrusor, el motor de elevación impulsa el mecanismo de elevación para mover el hotend izquierdo hacia arriba y hacia abajo, coordinándose con el movimiento del bloqueador de flujo para completar el cambio. Si el hotend izquierdo no se mueve hacia arriba o hacia abajo correctamente, la impresora se pausará y reportará un error.

Las causas posibles de este problema incluyen:

• Los tornillos del soporte de la boquilla están demasiado apretados, o el lubricante se ha secado por evaporación.

• Deformación del bloqueador de flujo, causando interferencia con el hotend y evitando que gire suavemente.

• Atascamiento del mecanismo de elevación.

• Atasco de filamento en el extrusor, impidiendo que el hotend izquierdo se mueva hacia arriba o hacia abajo.

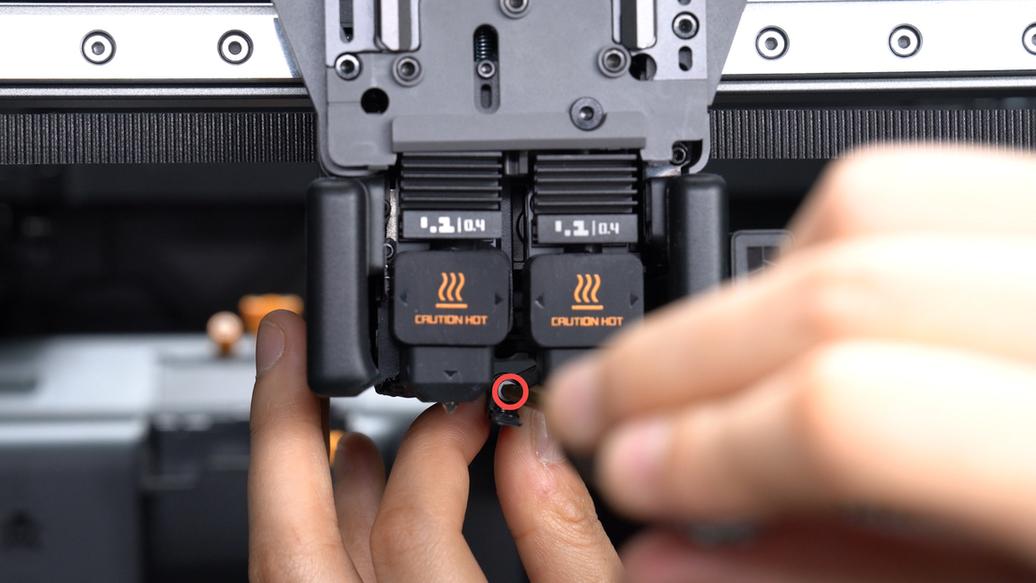

Si durante la solución de problemas no se encuentran objetos extraños ni atascos, pero el error persiste, observe si el bloqueador de flujo encuentra resistencia al moverse de izquierda a derecha, especialmente al alcanzar la posición límite extrema derecha (como se muestra en la imagen a continuación). Si la situación coincide con la mostrada, existen tres causas posibles. Consulte el Paso 1 a continuación para la solución:

• Fricción estructural o lubricación insuficiente entre el bloqueador de flujo y su soporte puede impedir que el bloqueador de flujo alcance su posición correcta.

• El imán en el lado derecho del soporte del bloqueador de flujo puede haberse debilitado, resultando en una fuerza magnética insuficiente para atraer el soporte del bloqueador de flujo a su posición.

• El imán del bloqueador de flujo puede estar posicionado demasiado alto: esto podría deberse a capas excesivas de cinta térmica resistente, o al tornillo del lado derecho del soporte del imán del bloqueador de flujo no estar ajustado adecuadamente.

Si observa objetos extraños que obstruyen el movimiento de elevación, puede eliminar el impacto de objetos atascados retirando el hotend y el guía de filamento del extrusor.

Reemplazar guía de filamento para extrusor dual H2D

Solución de problemas

Herramientas, equipos y materiales

• Destornillador H2.0
• Destornillador H1.5
• Tijeras de corte diagonal/tijeras
• Pinzas de punta fina

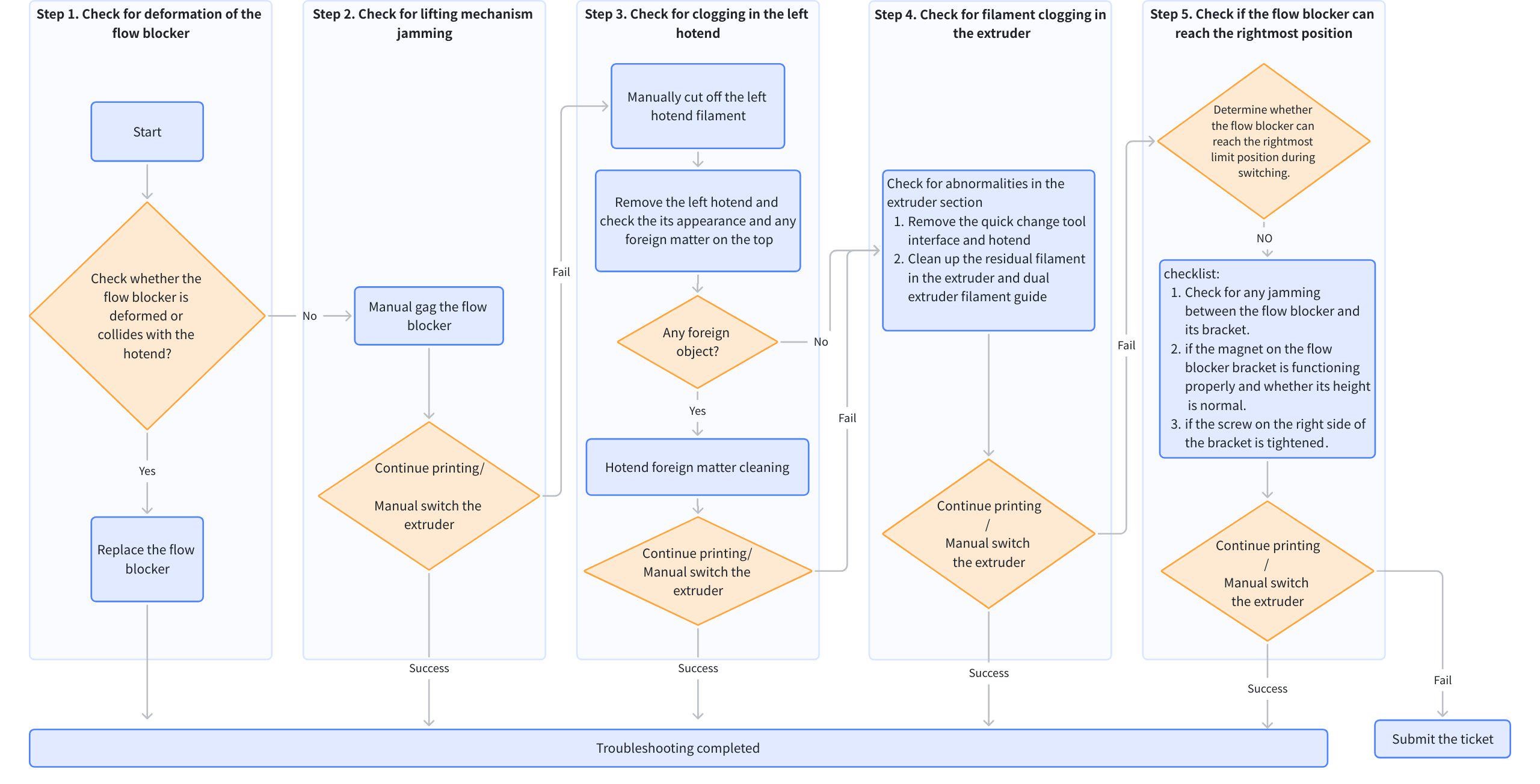

Proceso de aislamiento de fallas

Soluciones

Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.

Paso 1. Observar si el bloqueador de flujo encuentra dificultad para alcanzar la posición límite extrema derecha durante el movimiento de izquierda a derecha.

Si el bloqueador de boquilla se puede mover manualmente a la posición límite extrema derecha normalmente, pero la impresora encuentra resistencia durante el cambio automático, siga los cuatro pasos a continuación para realizar las verificaciones.

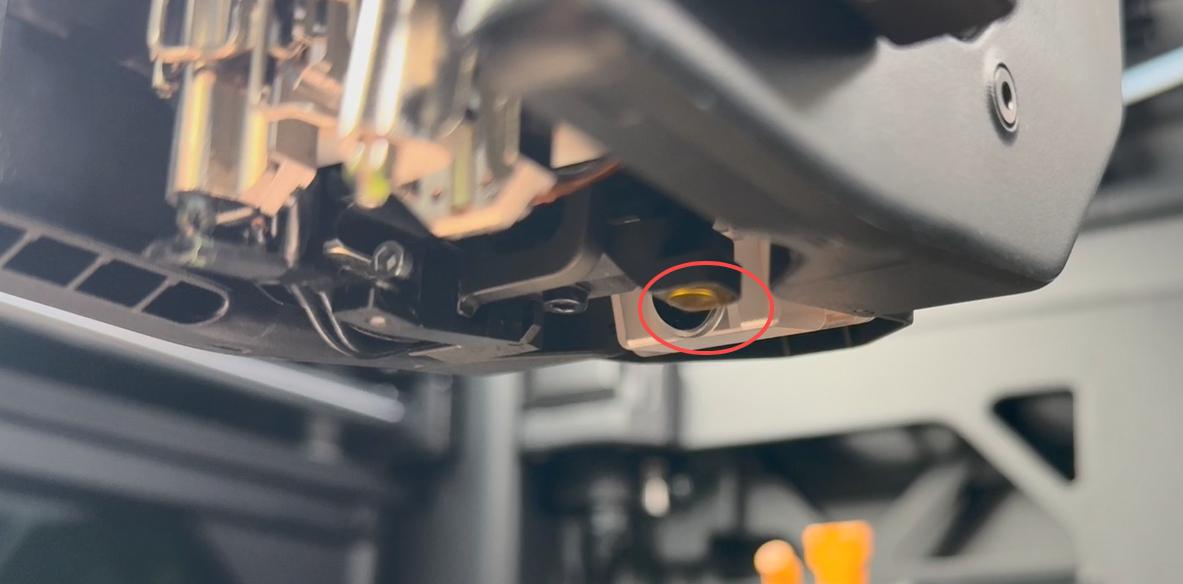

1. Primero, confirme si el conjunto del bloqueador de flujo se mueve libremente. Elimine la posibilidad de fallo causado por tornillos demasiado apretados (circulado en la imagen a continuación).

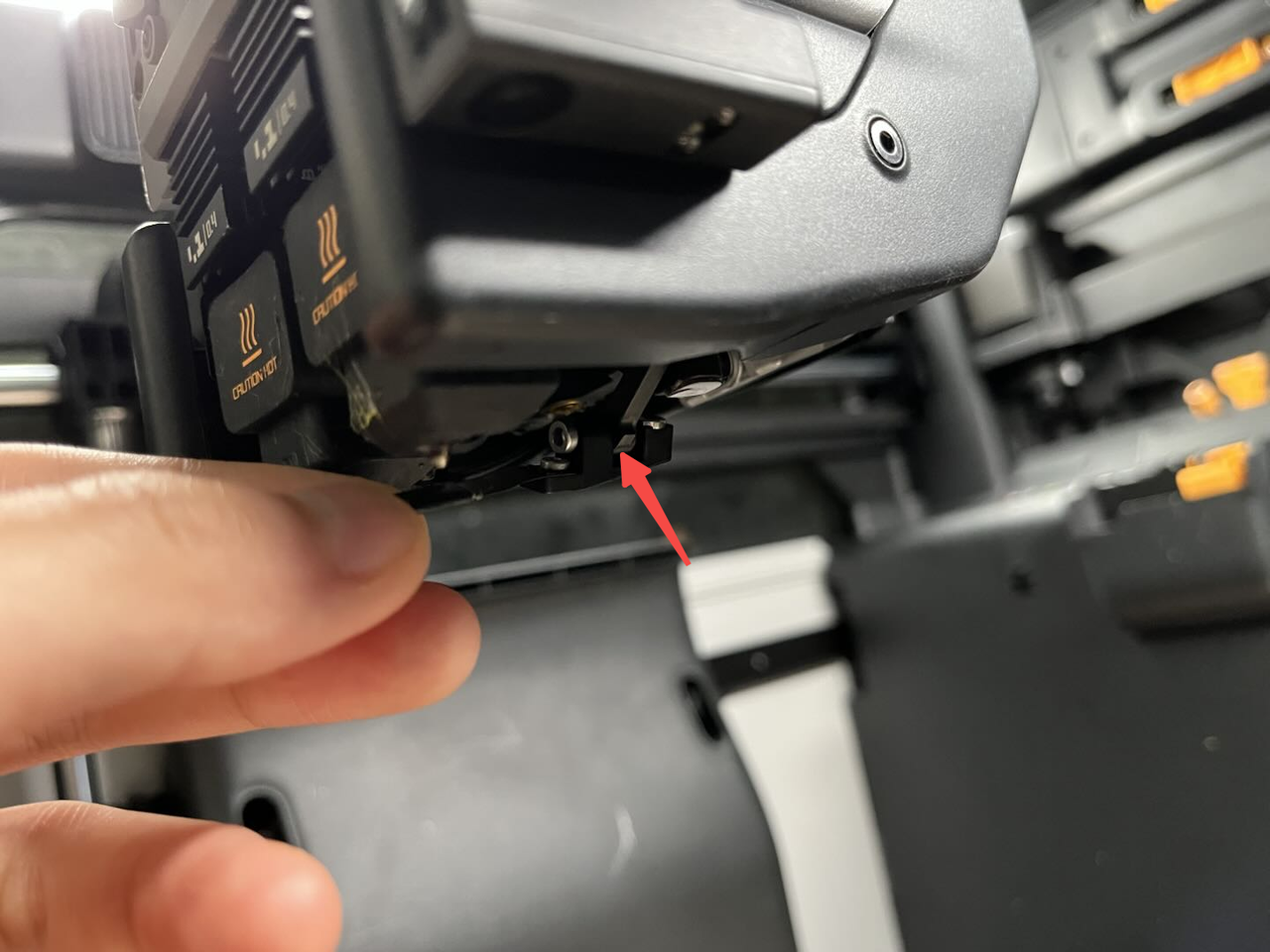

2. Si se descarta el tornillo demasiado apretado, consulte esta Wiki para desmontar el conjunto del bloqueador de flujo. Utilice el lubricante proporcionado en la caja de accesorios para lubricar las partes móviles indicadas por las flechas a continuación.

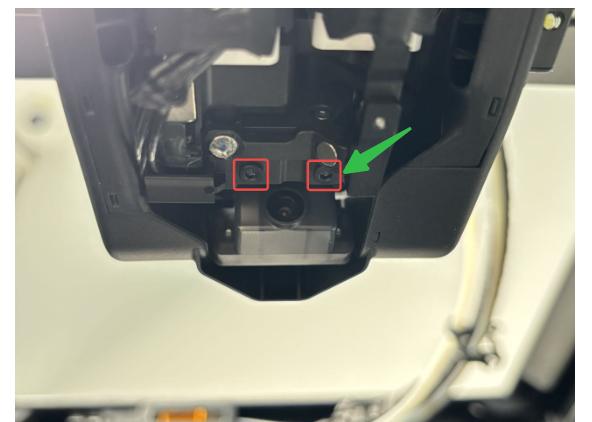

3. Si el problema persiste después de lubricar, el tornillo mostrado en la flecha a continuación en el soporte del imán del bloqueador de flujo puede estar en una altura incorrecta. Ajuste el tornillo según sea necesario.

4. Podría deberse a la degradación del imán: retire la cinta térmica resistente del soporte del imán del bloqueador de flujo e inténtelo nuevamente. También puede probar el imán con un trozo de hierro, como la parte no magnética de un destornillador (algunas puntas de destornillador son magnéticas). Si el imán no tiene fuerza magnética, debe reemplazarse.

Paso 2. Inspección visual del bloqueador de flujo deformado y colisión con el hotend

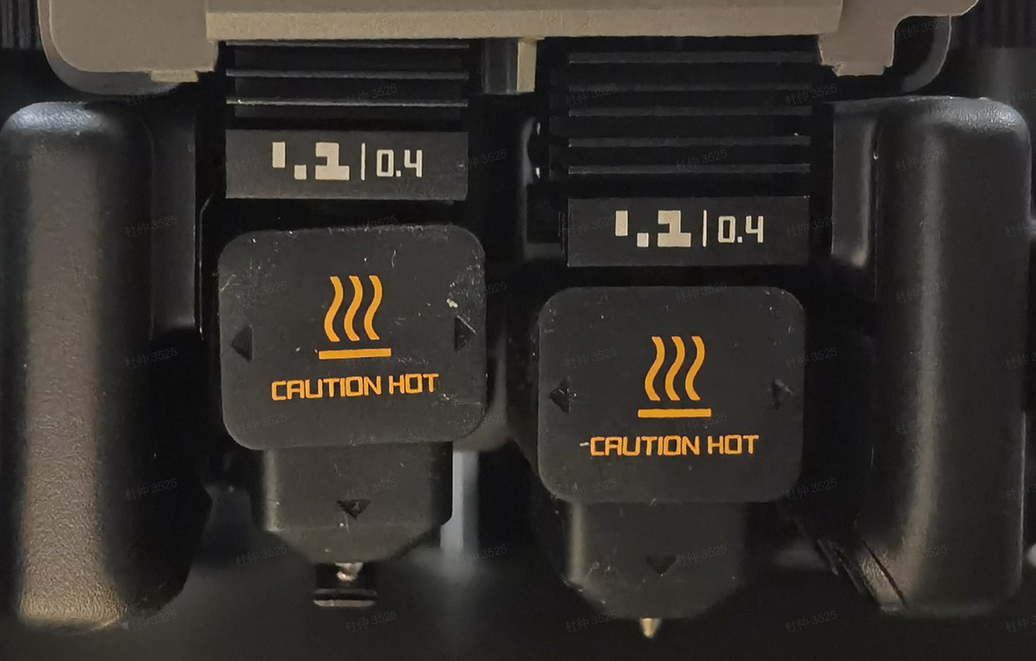

Cuando el bloqueador de flujo está deformado, no puede cambiar correctamente para quedar directamente debajo del hotend izquierdo o derecho.

Si el bloqueador de flujo está deformado, consulte esta Wiki Reemplazar conjunto del bloqueador de boquilla para reemplazar el componente de bloqueo de boquilla H2D. Si la impresora está en estado de impresión pausada, reanude la impresión.

Si el bloqueador de flujo está normal, proceda al Paso 2.

Paso 3. Verificar atascamiento en el mecanismo de elevación

Si la impresora está en estado de impresión pausada, intente imprimir nuevamente.

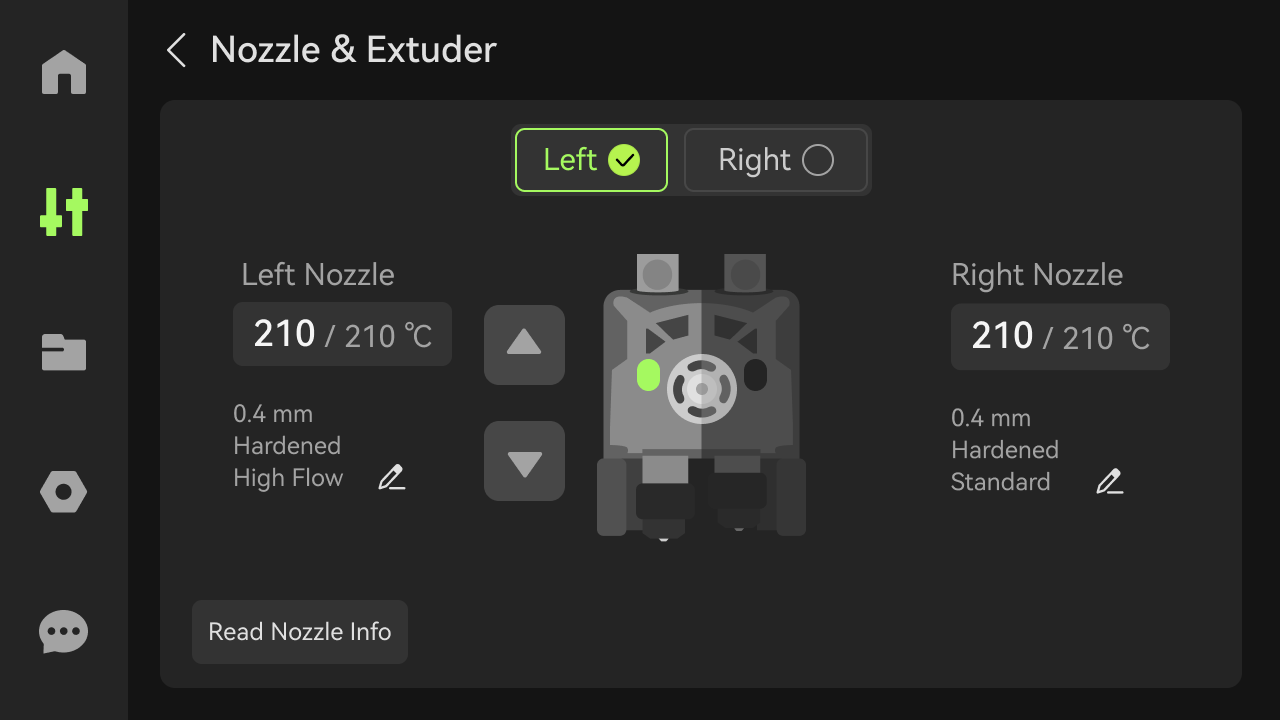

Si la impresora está inactiva, navegue hasta la página de Boquilla y Extrusor e intercambie manualmente entre los extrusores izquierdo y derecho.

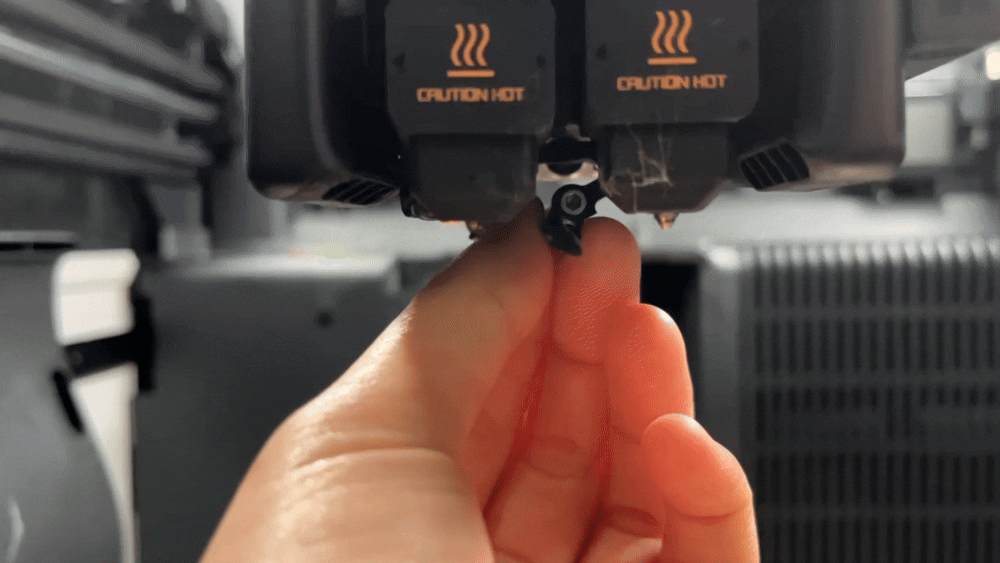

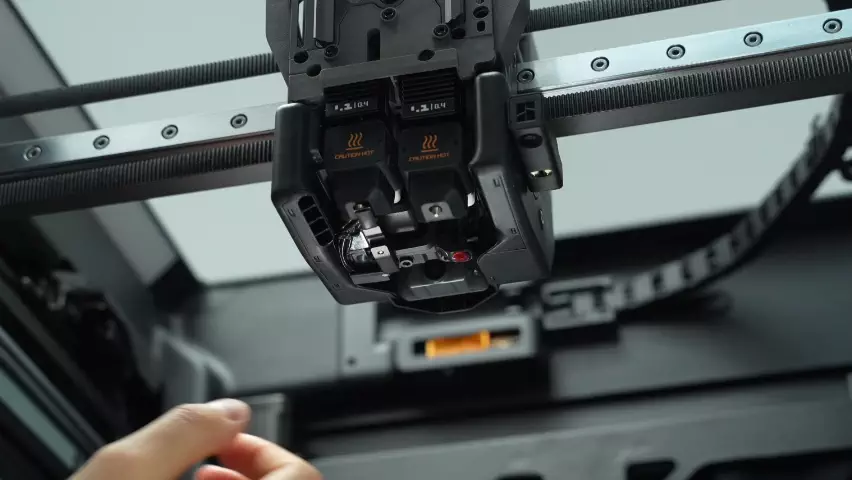

También puede mover manualmente el bloqueador de flujo hacia atrás y hacia adelante para verificar resistencia anormal y determinar si el hotend izquierdo se mueve hacia arriba y hacia abajo correctamente.

Si el problema persiste, proceda al Paso 3.

Paso 4. Verificar atasco en el hotend izquierdo

• Presione el cortador izquierdo para cortar el filamento.

• Desmonte el hotend e inspecciónelo, eliminando cualquier objeto extraño.

Si hay sobreflujo de material en el exterior del hotend o objetos extraños en la parte superior del hotend, podría obstruir el movimiento de elevación izquierdo. Limpie cualquier objeto extraño del hotend antes de reinstalarlo.

• Si la impresora está en estado de impresión pausada, haga clic para reanudar la impresión. Si el problema persiste, proceda al Paso 4.

• Si la impresora está inactiva, intercambie manualmente entre los extrusores izquierdo y derecho. Si el cambio falla, proceda al Paso 4.

Paso 5. Verificar atasco de filamento en el extrusor

Consulte la Wiki, desmonte la interfaz de cambio rápido.

Utilice tijeras para cortar cualquier filamento deformado, desconecte el tubo PTFE y tire manualmente el filamento desde el cabezal.

Al mismo tiempo, verifique si el filamento está atascado en la entrada de la guía de filamento del extrusor dual o internamente. Si es así, límpielo.

Reinstale el hotend y la cubierta frontal del extrusor, luego reanude la impresión:

• Consulte la Wiki Cómo desmontar y montar el extrusor H2D para reinstalar el hotend e interfaz de cambio rápido.

• Si la impresora está en estado de impresión pausada, haga clic para reanudar la impresión. Si no aparece ninguna alerta, el problema se ha resuelto.

• Si la impresora está inactiva, intercambie manualmente entre los extrusores izquierdo y derecho. Si el cambio ocurre sin alertas, el problema se ha resuelto.

Si las soluciones anteriores no resuelven el problema, presente un ticket y cargue los archivos de registro de la impresora.
