Descripción del problema
El ventilador superior automático, ubicado en la sección superior frontal de la impresora, regula el flujo de aire entre la cámara y el entorno externo. Esta alerta se activa cuando la impresora detecta que el diafragma no abre o cierra según las órdenes recibidas.
El sistema de control del ventilador superior automático consta de:
- Ventilador superior automático
- Motor servo
- Sensor Hall
- Imán
Solución de problemas
Herramientas, equipos y materiales
- Llave Allen H2.0
- Llave Allen H1.5
Proceso de aislamiento del fallo
-
Si el ventilador superior automático no puede abrirse/cerrarse → el ventilador superior automático presenta un fallo
- Verificar la presencia de obstrucciones que bloqueen el movimiento del ventilador.
- Comprobar el funcionamiento del motor servo (debe producir sonidos audibles de accionamiento).
-
Si el ventilador se mueve pero la impresora no detecta su estado → fallo en el sensor Hall o imán
- Inspeccionar la instalación del sensor Hall e imán.
- Verificar si el cable del sensor Hall está desconectado.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1: Verificar si hay algún objeto extraño atrapado en el ventilador superior automático o si el motor servo se mueve de forma anormal
- Comprobar si hay algún objeto extraño por encima del ventilador y del diafragma. Si existe, limpiarlo e intentarlo nuevamente.
- Verificar el motor servo en sí. Debe producir un sonido zumbante cuando se mueve normalmente.
Paso 2: Verificar si el ventilador superior automático y la palanca están funcionando correctamente
Para la siguiente solución de problemas, puede consultar esta Wiki para retirar la placa trasera de la impresora y el limpiador de purga: Reemplazar conducto de purga H2D
Puede comprobar si hay algún objeto extraño cerca del ventilador superior automático, lo que podría impedir que se abra o cierre normalmente. Si existe, retire el objeto e intente nuevamente para verificar si vuelve a funcionar correctamente.

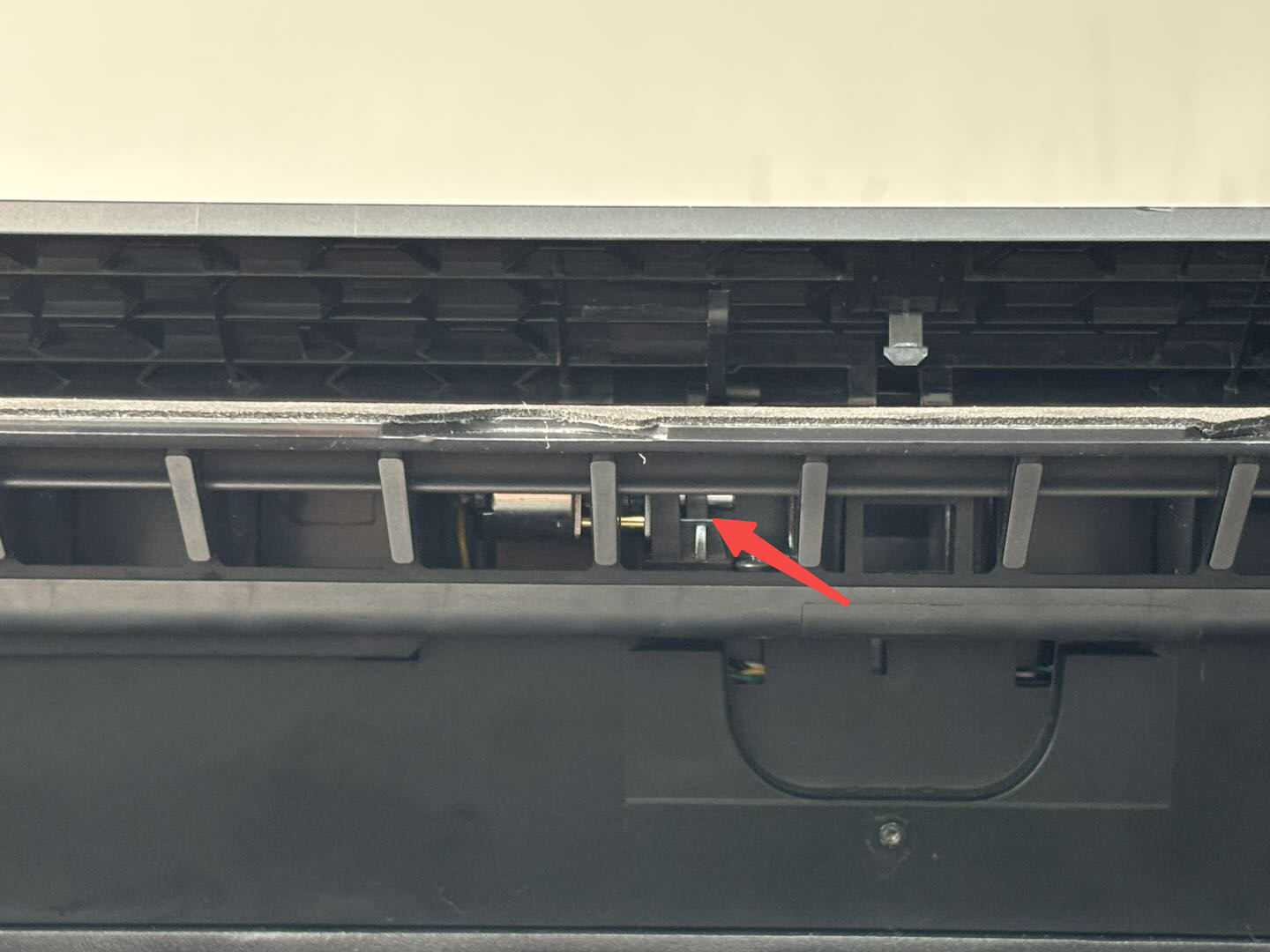

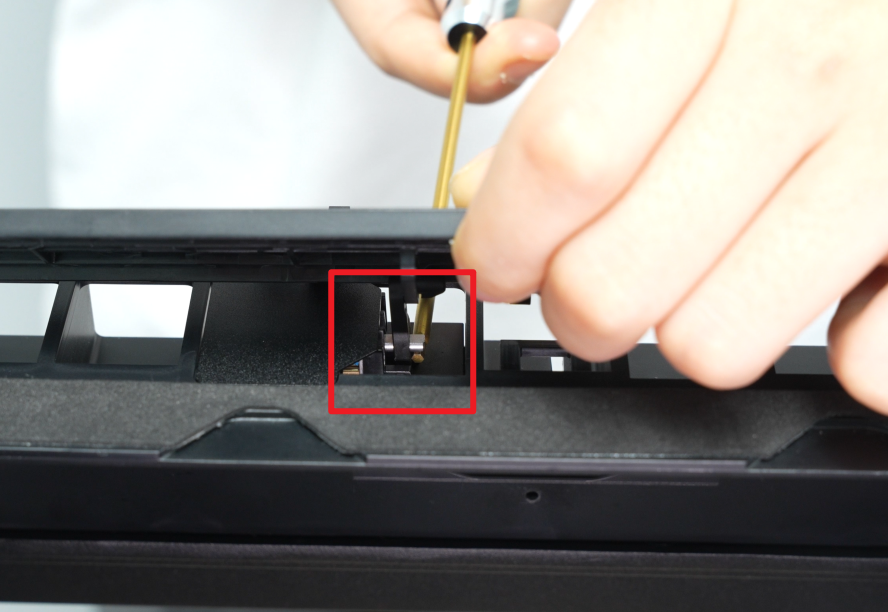

Verificar si existe deslizamiento entre la palanca del diafragma y el motor. Si la palanca se desliza hacia afuera, puede consultar esta Wiki para retirar primero la cubierta frontal, y luego usar la llave Allen para empujar la palanca hacia su posición original.
Reemplazar ventilador superior automático H2D
Si el daño es causado por el ventilador superior automático, puede consultar esta Wiki para reemplazarlo: Reemplazar ventilador superior automático H2D
Paso 3: Verificar si el sensor Hall funciona correctamente

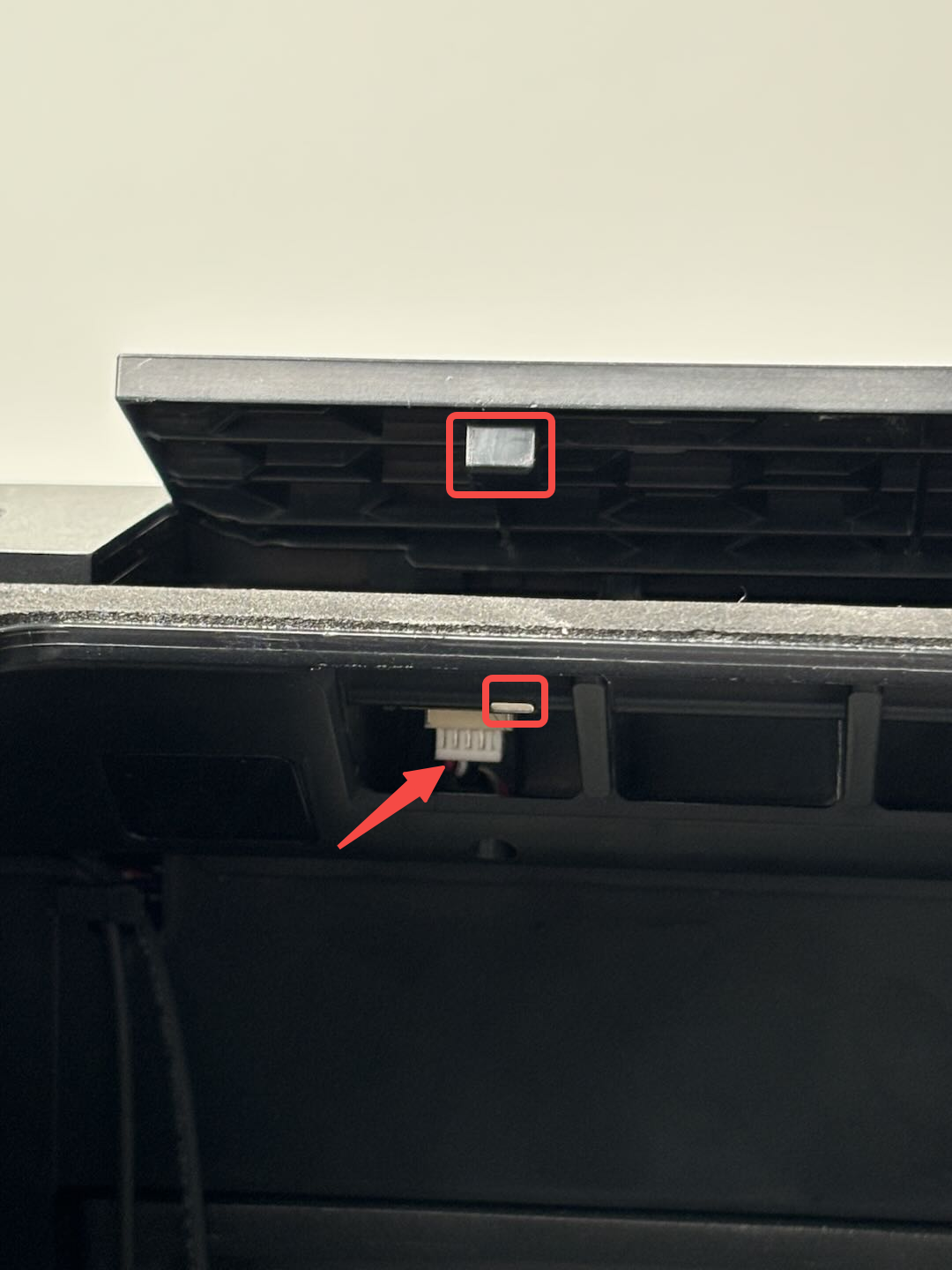

Si el ventilador superior automático se puede abrir/cerrar, pero sigue reportando un error, es posible que el sensor Hall esté defectuoso. Puede consultar la siguiente figura para verificar si el sensor Hall e imán del diafragma superior automático están instalados correctamente.
Si las posiciones del sensor de efecto Hall e imán son normales, el problema podría deberse a un fallo en el sensor de efecto Hall. Puede consultar esta Wiki para reemplazar la placa del sensor: Reemplazar sensor de efecto Hall H2D
Paso 4: Verificar si el conector del motor funciona correctamente
El conector del motor servo y el conector del sensor Hall comparten un enchufe conectado a la placa MC. Si el ventilador superior automático funciona correctamente en la solución de problemas del "Paso 2", pero no se puede abrir/cerrar.

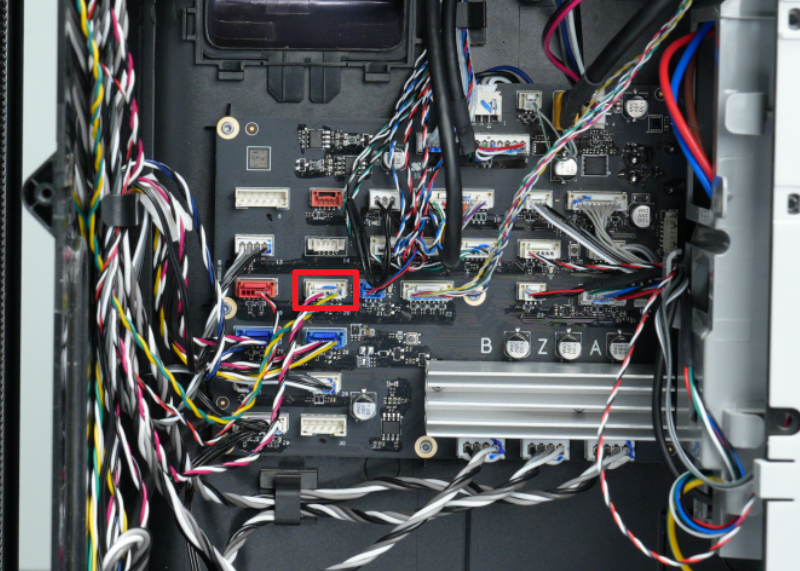

Recomendamos consultar la siguiente figura para verificar si el conector del motor servo está conectado correctamente. Si el conector está suelto, se recomienda enchufarlo nuevamente e intentarlo para comprobar si se restaura el funcionamiento normal:
Si el conector está conectado firmemente, pero el ventilador superior automático no se puede abrir/cerrar, es posible que el motor esté defectuoso. Puede consultar esta Wiki para reemplazar el conjunto de la tapa superior: Reemplazar marco superior de la carcasa H2D
El marco superior de la carcasa incluye el motor servo del ventilador superior automático.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *presente un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
