Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Apertura superior automática

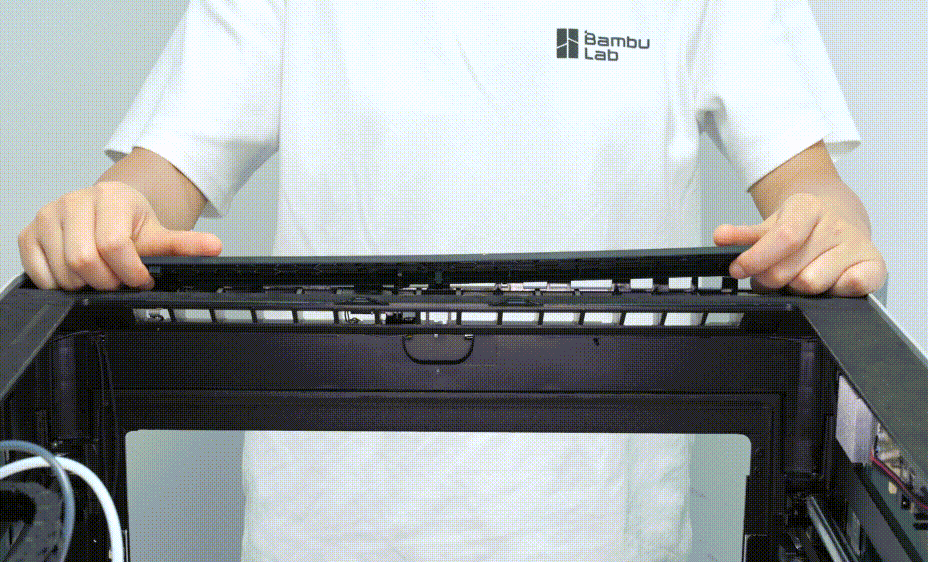

La apertura superior automática está instalada en el marco superior de la impresora y controla el cierre de la apertura mediante un motor.
Las piezas de repuesto de la apertura superior automática incluyen las siguientes:
-
Apertura superior automática*1
-
Varilla oscilante*1
Cuándo usarla
-
La apertura superior automática está dañada
-
La varilla oscilante está dañada
Herramientas y materiales necesarios
-
Nueva apertura superior automática
-
Llave Allen H1.5
Las especificaciones y cantidades de tornillos involucrados en el reemplazo del kit de apertura superior automática H2D (se recomienda almacenar adecuadamente los tornillos retirados para evitar pérdidas).
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la apertura superior automática
Paso 1: Retirar la tapa frontal
Simplemente retire la pantalla y la tapa frontal juntas. No es necesario retirar la pantalla de la tapa frontal.

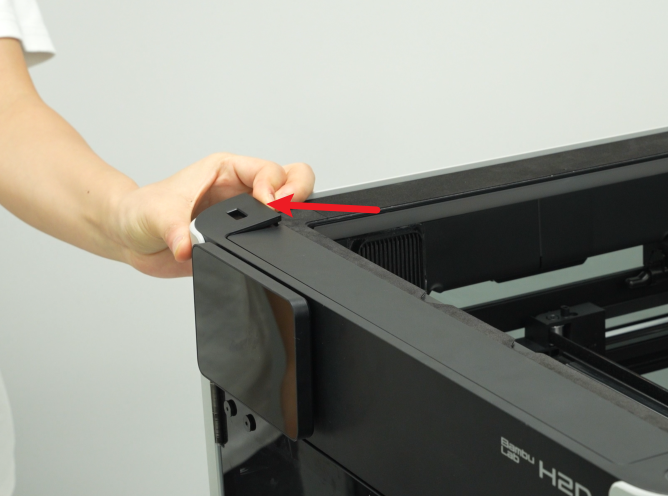

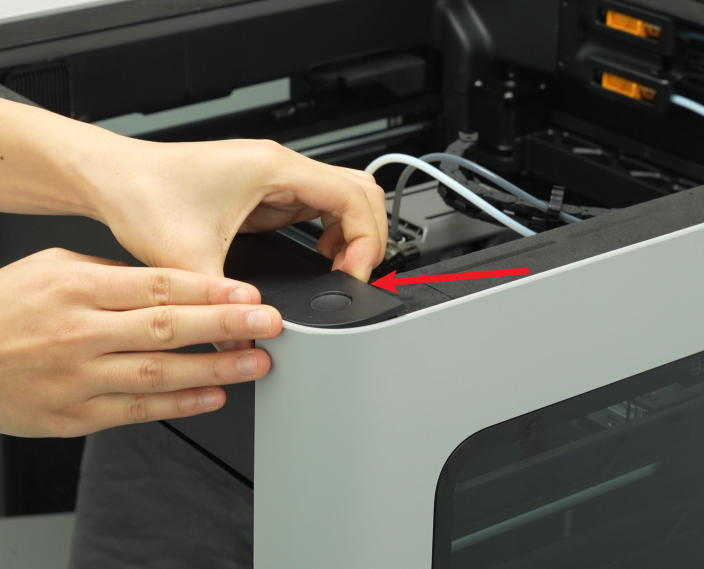

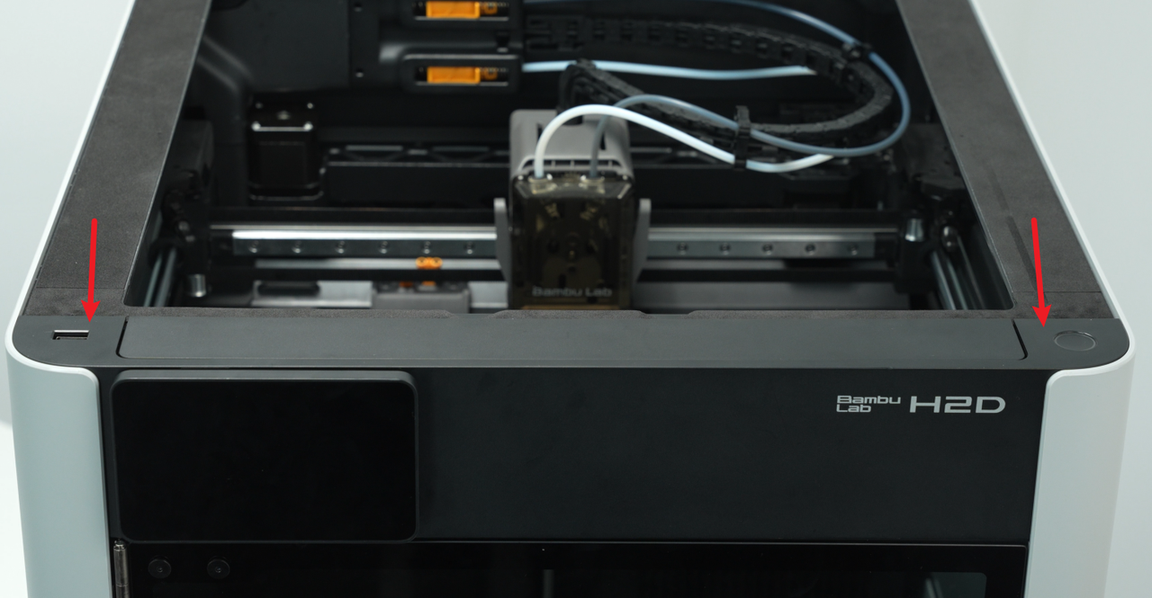

- Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2×12), luego sostenga el enganche en el lado izquierdo de la tapa frontal con la mano, desenganche el lado superior izquierdo de la tapa frontal y luego abra el lado superior derecho:

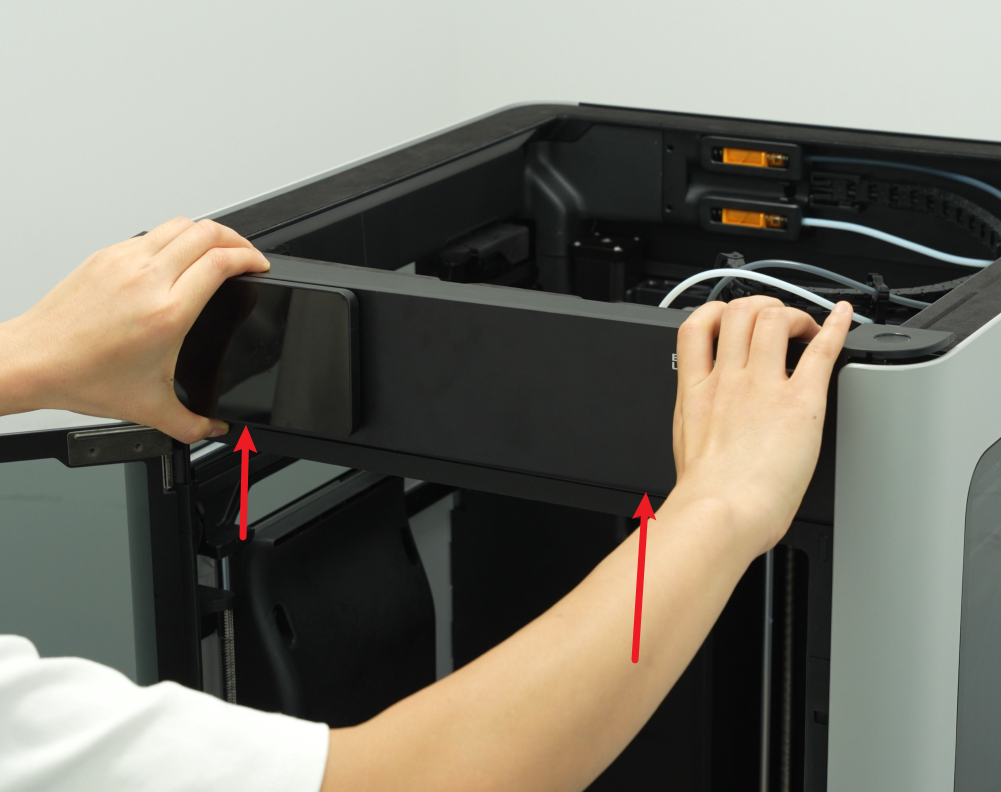

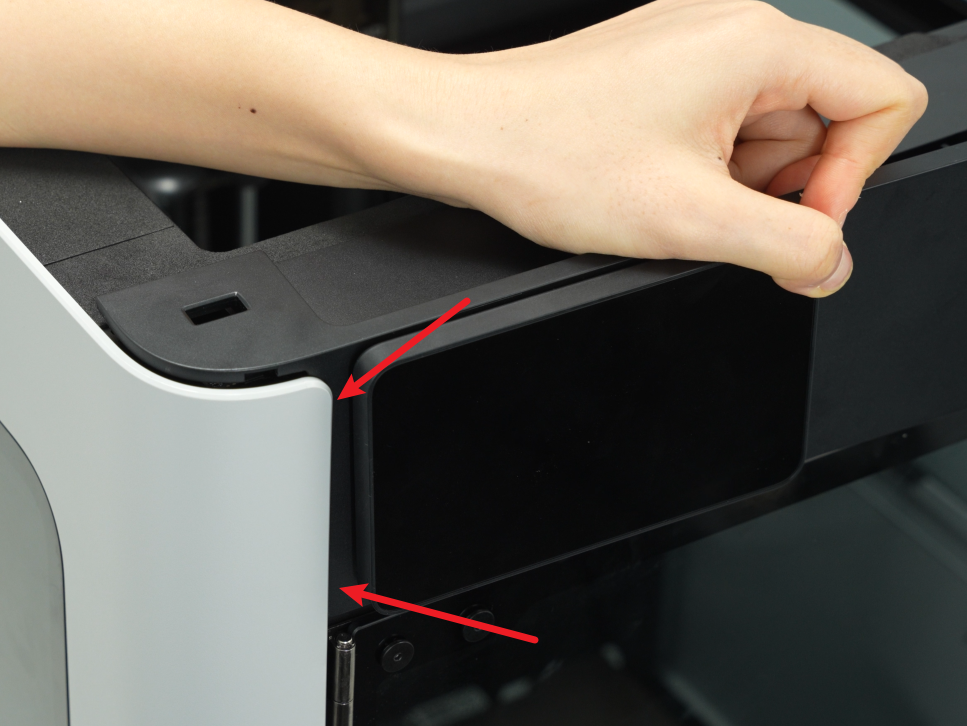

- Luego coloque los pulgares en la parte inferior de la tapa frontal y empuje hacia arriba para desbloquear la tarjeta de la tapa frontal. Luego sostenga el lado derecho de la tapa frontal para doblarla ligeramente y extraiga el lado derecho de la tapa frontal desde debajo del panel derecho.
¡Extraiga con cuidado para evitar dañar el cable de la pantalla!

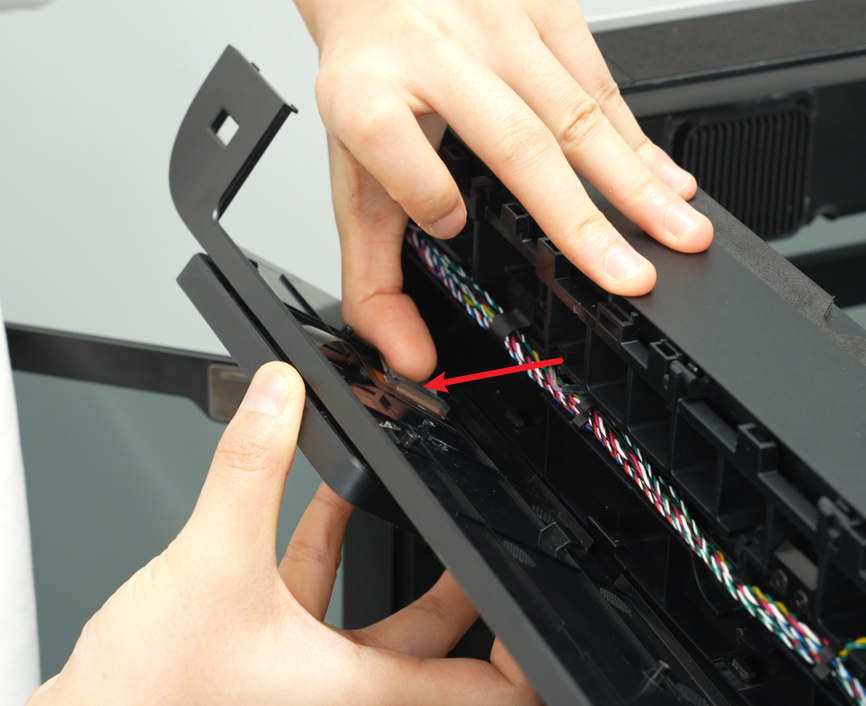

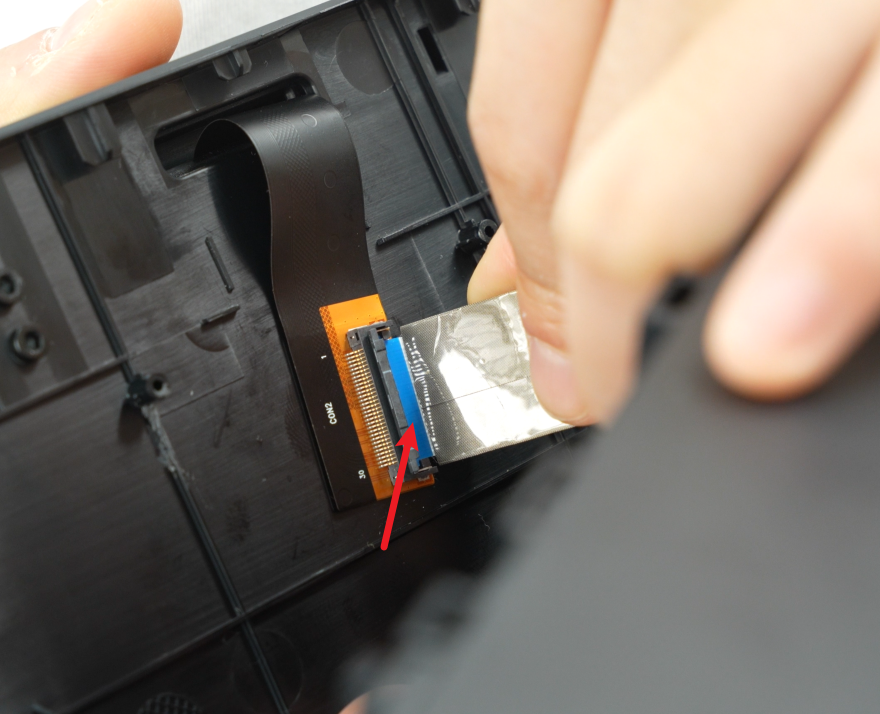

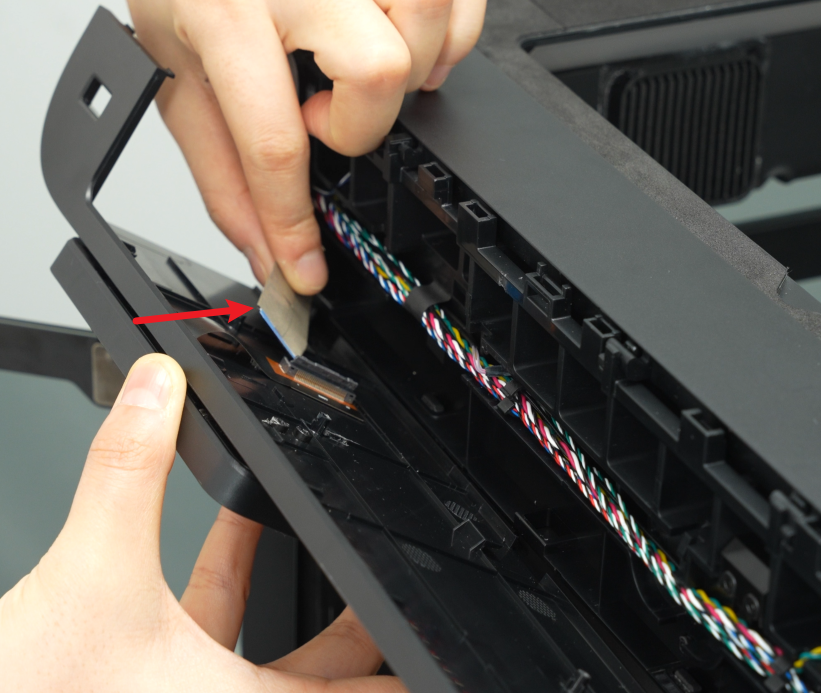

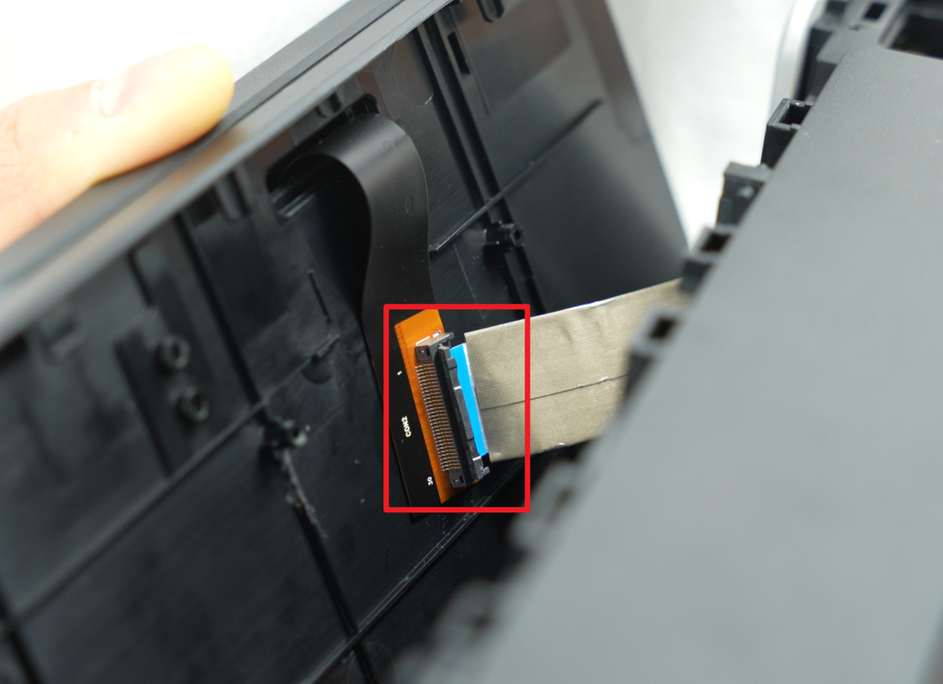

- Después de extraer el lado derecho de la tapa frontal de la impresora, gire con cuidado la tapa frontal de derecha a izquierda para exponer la interfaz entre la pantalla y el cable de la pantalla, enganche el cable de la pantalla hacia arriba para abrir el enganche y luego retire el cable de la pantalla del enganche.
Paso 2: Retirar la apertura superior automática

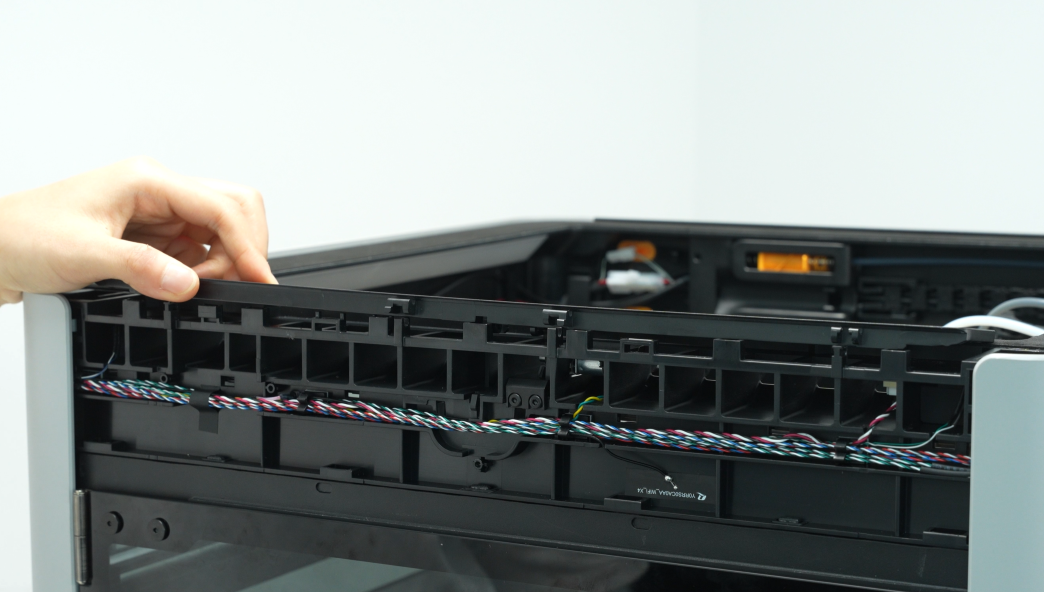

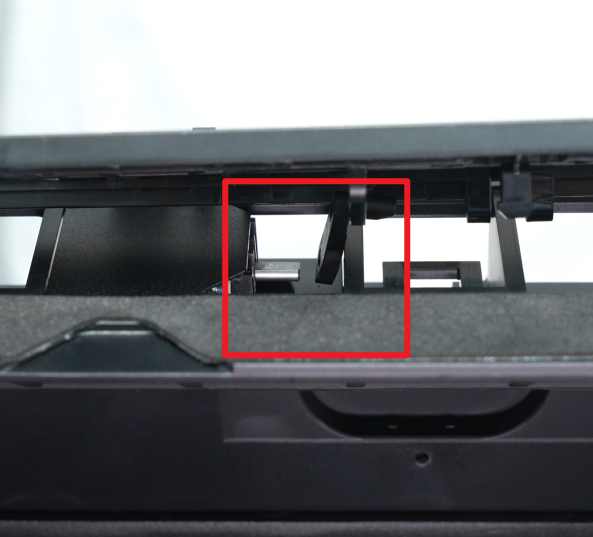

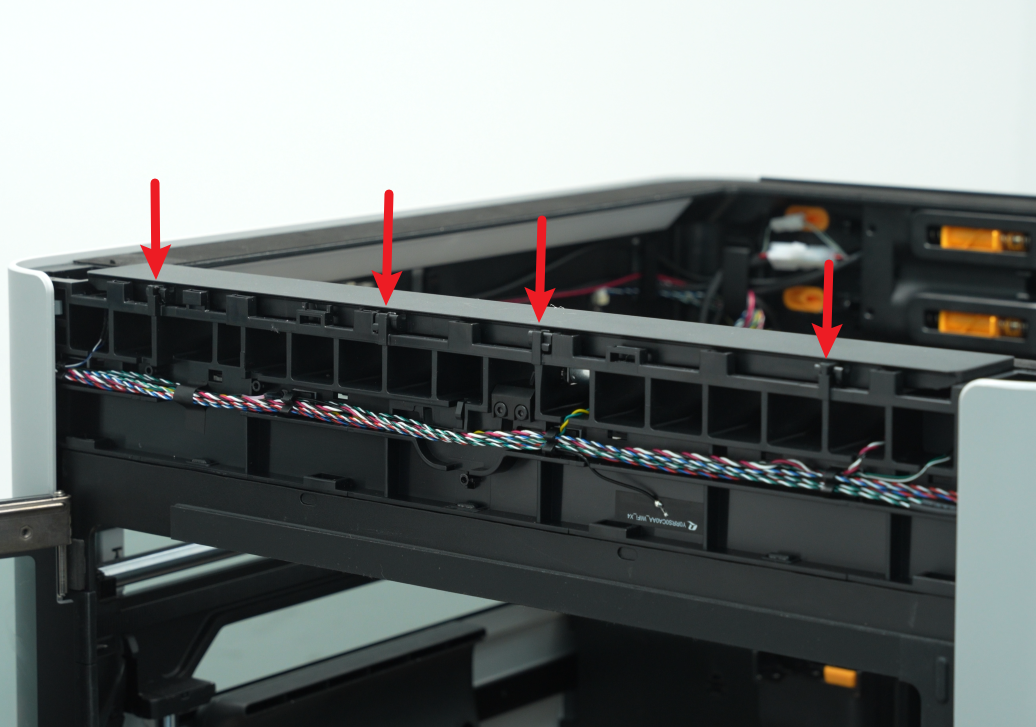

La apertura superior automática está enganchada al marco superior mediante 4 enganches y conectada al motor mediante una varilla oscilante.

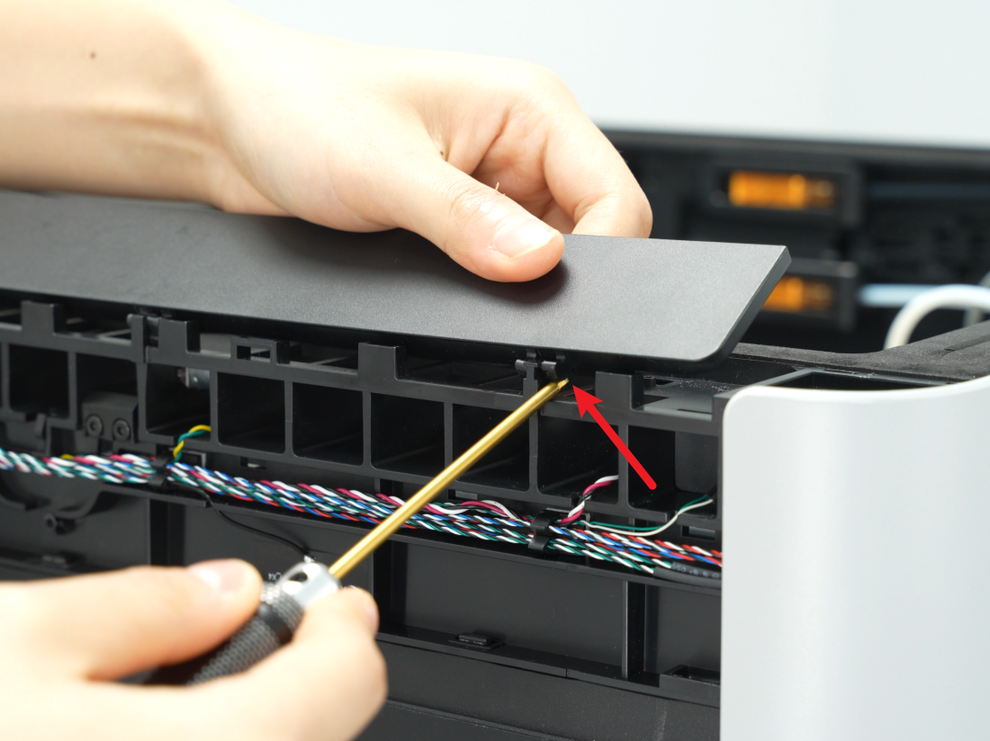

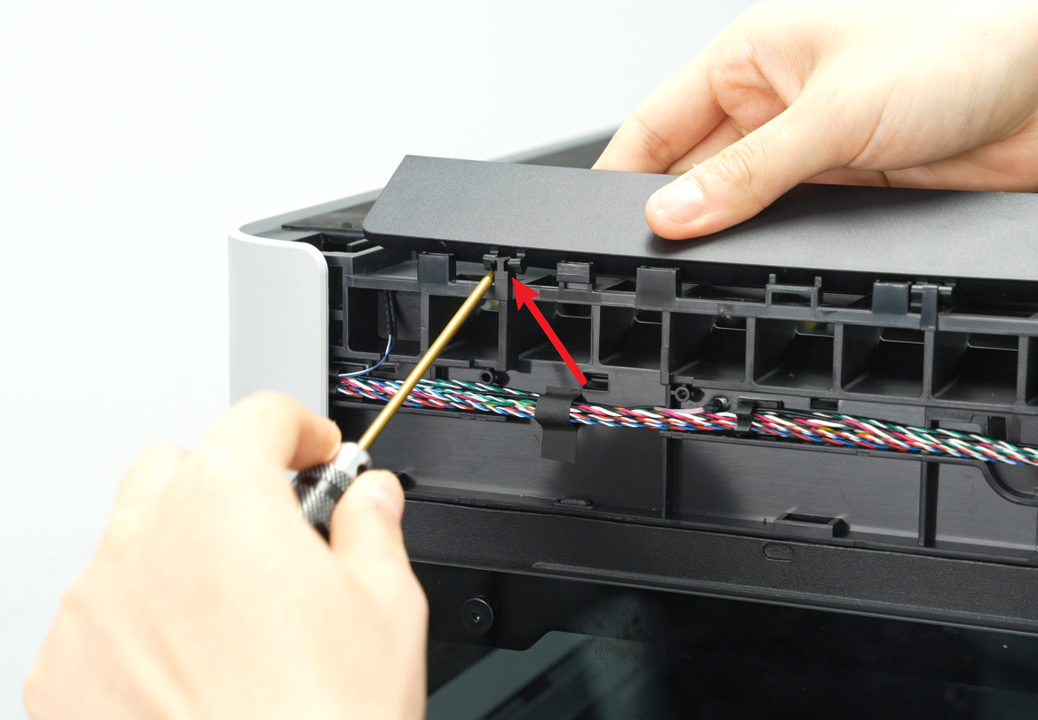

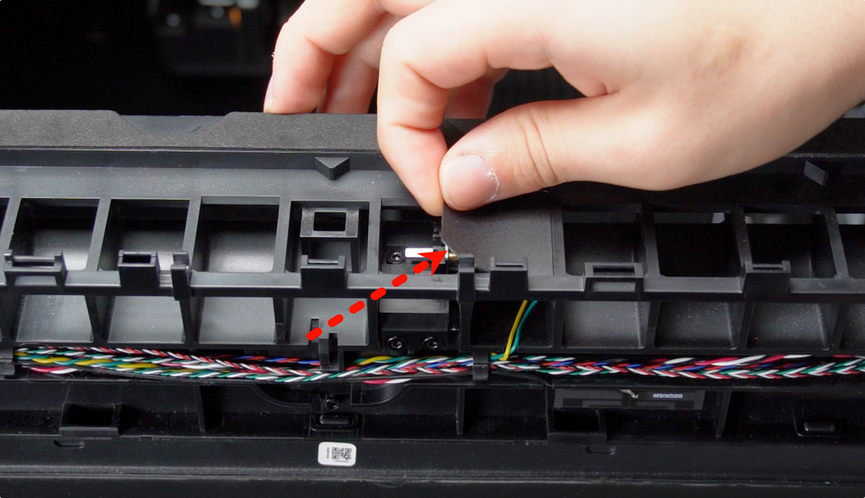

- Puede comenzar desenganchando el enganche más a la derecha con una llave Allen, luego usar una llave Allen para desengancha el enganche más a la izquierda, luego retirar los 2 enganches centrales hacia adentro uno por uno y finalmente retirar el enganche más a la derecha hacia afuera.
Si la varilla oscilante se daña durante el reemplazo, se puede usar una varilla oscilante de repuesto.

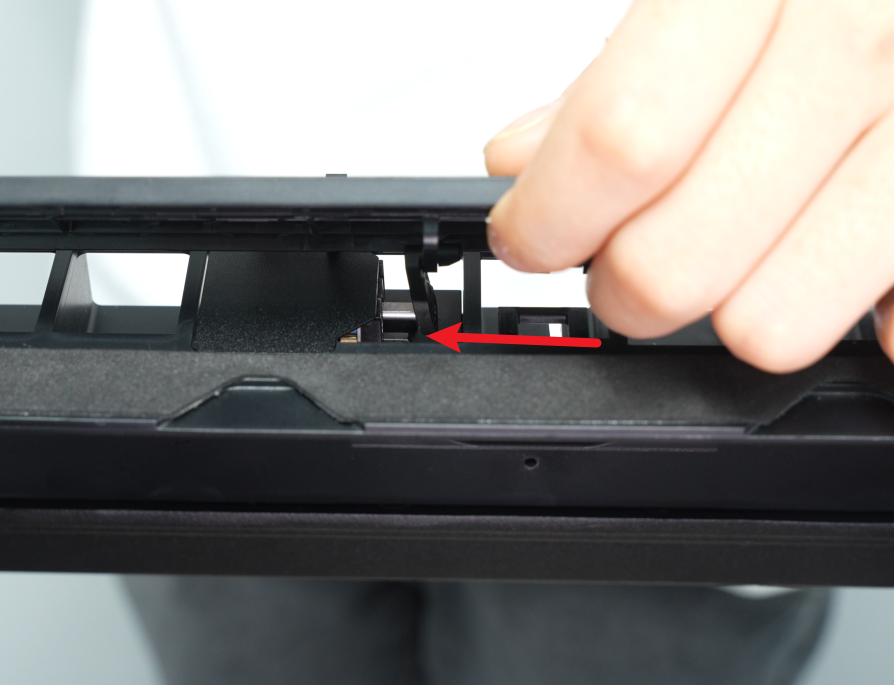

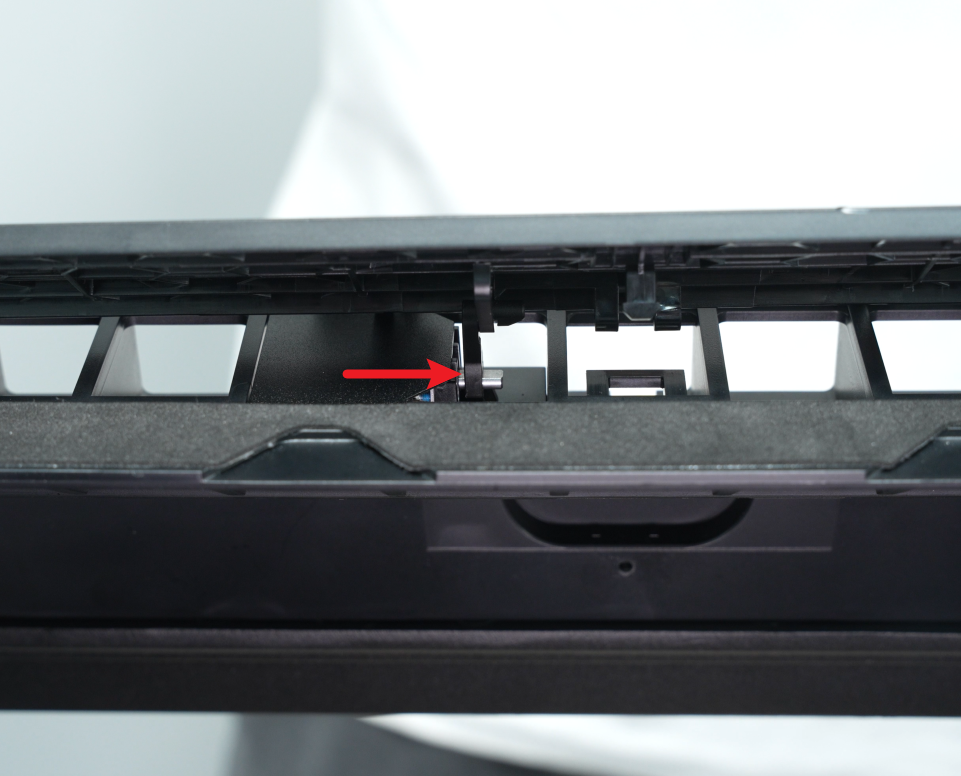

- Después de retirar el enganche, mueva la apertura superior automática hacia la izquierda para retirar la varilla oscilante de la apertura superior automática.
Paso 3: Retirar la base del motor del ventilador (Opcional)
La base del motor del ventilador es el soporte que fija el motor de la apertura superior automática. Si la base está dañada, deformada o no está firmemente instalada, es posible que deba reemplazarse.
Primero, retire la cubierta protectora del motor desde arriba.
Retire los 3 tornillos de fijación de la base del motor: 1 en la parte superior y 2 en la parte frontal.
Localice los 2 tornillos que fijan el motor a la base y retirenlos. Separe cuidadosamente el motor de la base, evitando cualquier tensión en los cables de conexión.
Instalar la apertura superior automática
Paso 1: Instalar la base del motor del ventilador (Opcional)

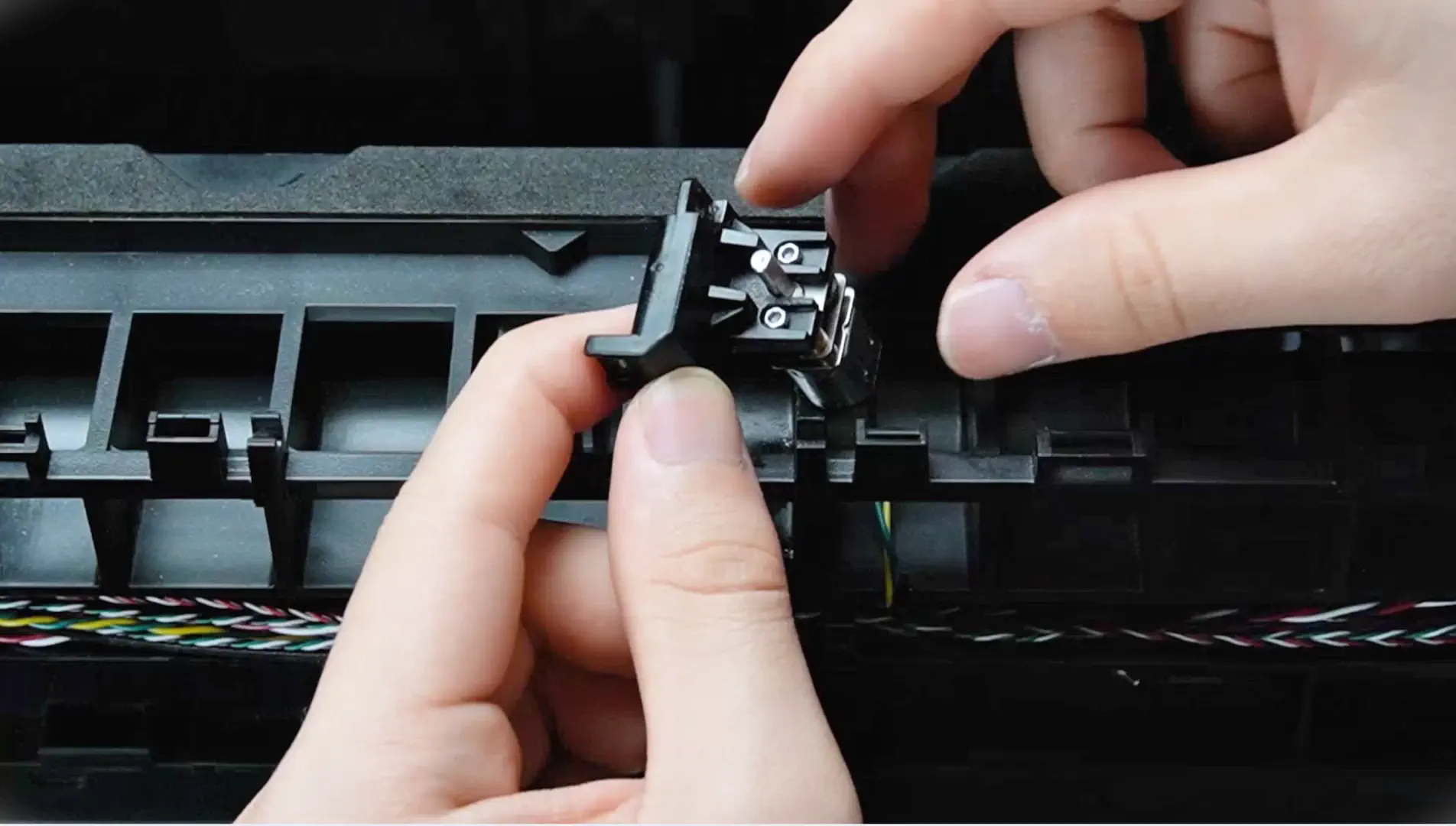

Alinee el motor con los agujeros de montaje de la nueva base del motor del ventilador y fíjelo con 2 tornillos. Ajuste con una llave Allen H1.5.
Instale el motor y la base ensamblados en la posición original de la impresora. Primero ajuste los 2 tornillos frontales, luego ajuste el 1 tornillo en la parte superior.
Fije la cubierta protectora del motor en la posición correspondiente, asegurando que esté alineada correctamente.
Paso 2: Instalar la apertura superior automática en el marco superior

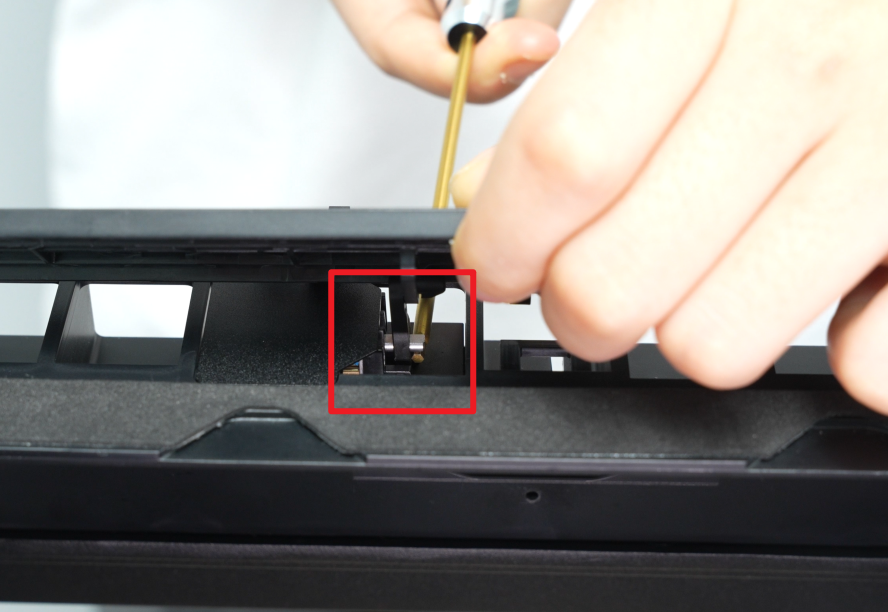

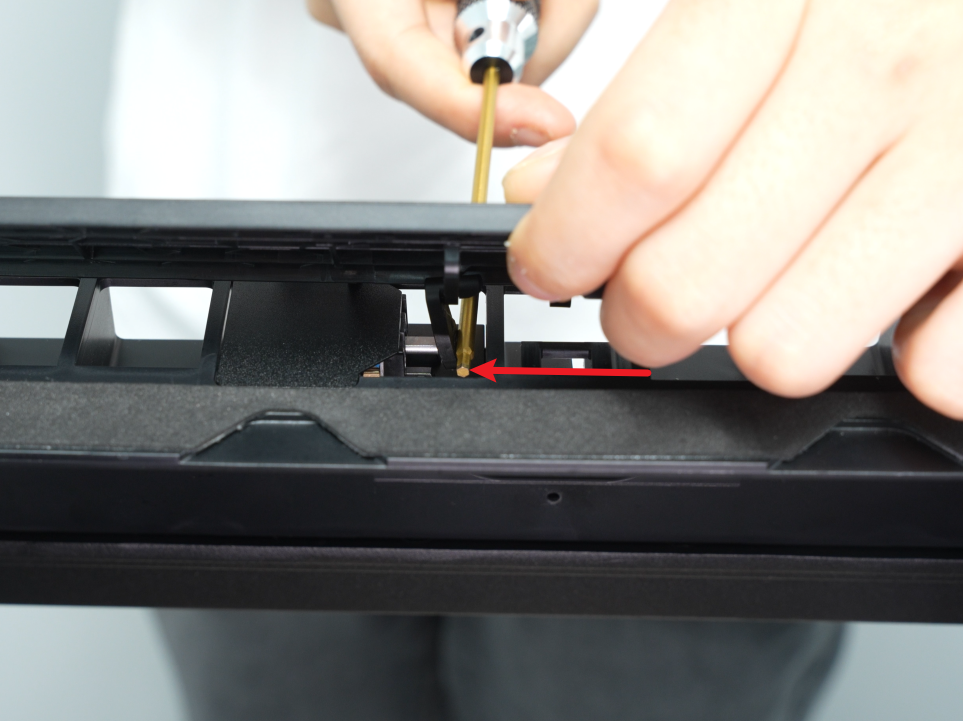

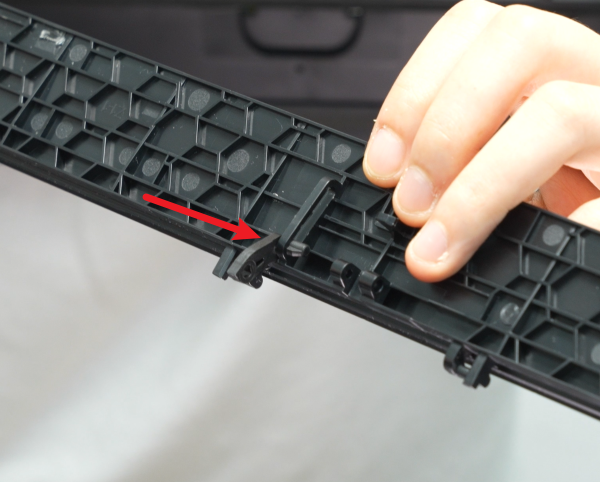

- Inserte primero la nueva varilla oscilante en la apertura superior automática, luego sostenga la apertura superior automática, alinee la varilla oscilante con el eje del motor y use la llave Allen para ayudar a insertar la varilla oscilante en el eje del motor.

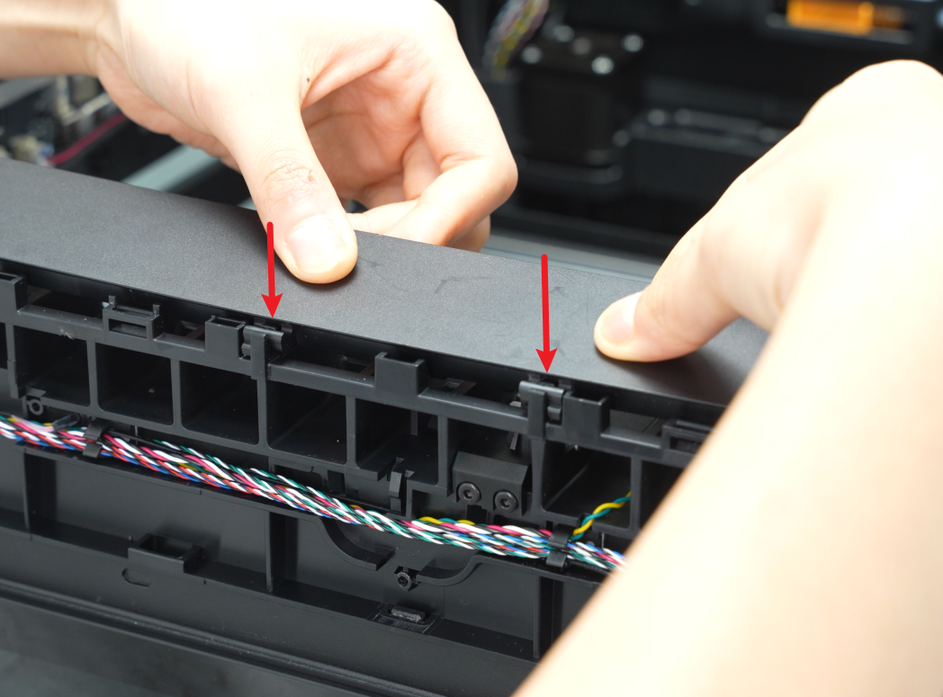

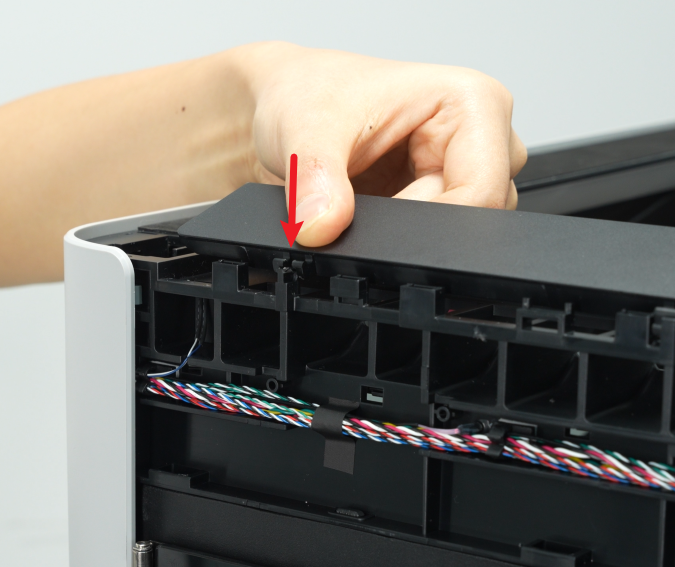

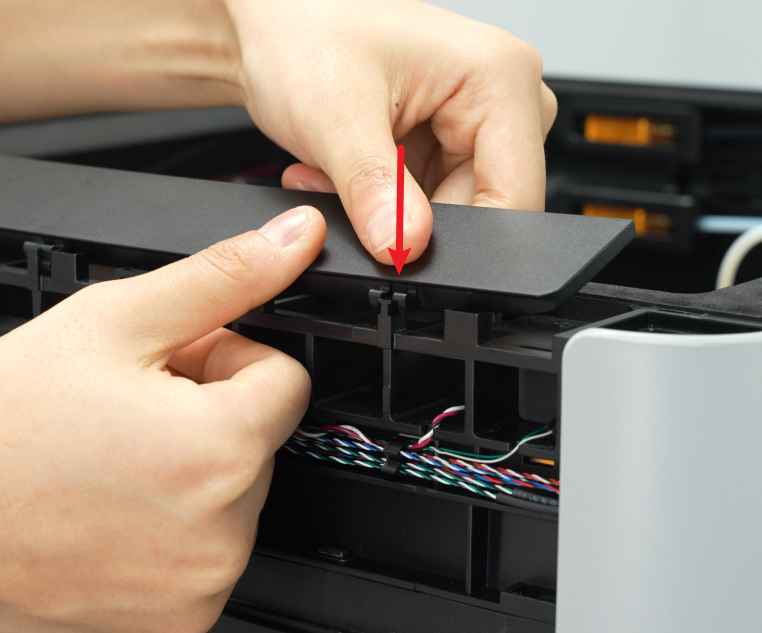

- Primero, presione hacia abajo los 2 enganches del centro de la apertura superior automática y engánchelos. Luego presione hacia abajo los 2 enganches de los lados izquierdo y derecho en secuencia y engánchelos al marco superior.
Paso 3: Instalar la tapa frontal

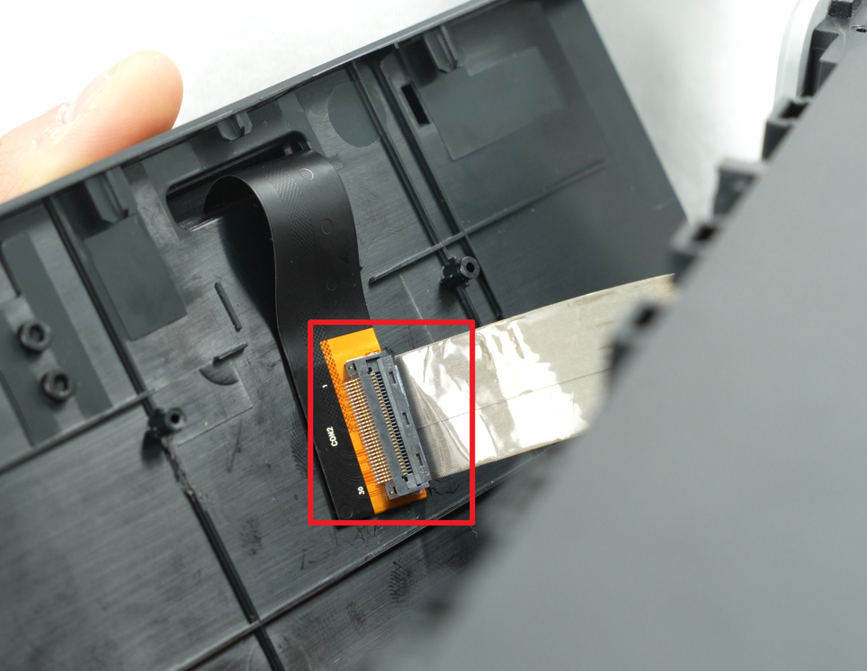

- Primero, acerque el lado izquierdo de la tapa frontal al lado izquierdo de la impresora, inserte el cable de la pantalla en el conector y luego fije el enganche negro.

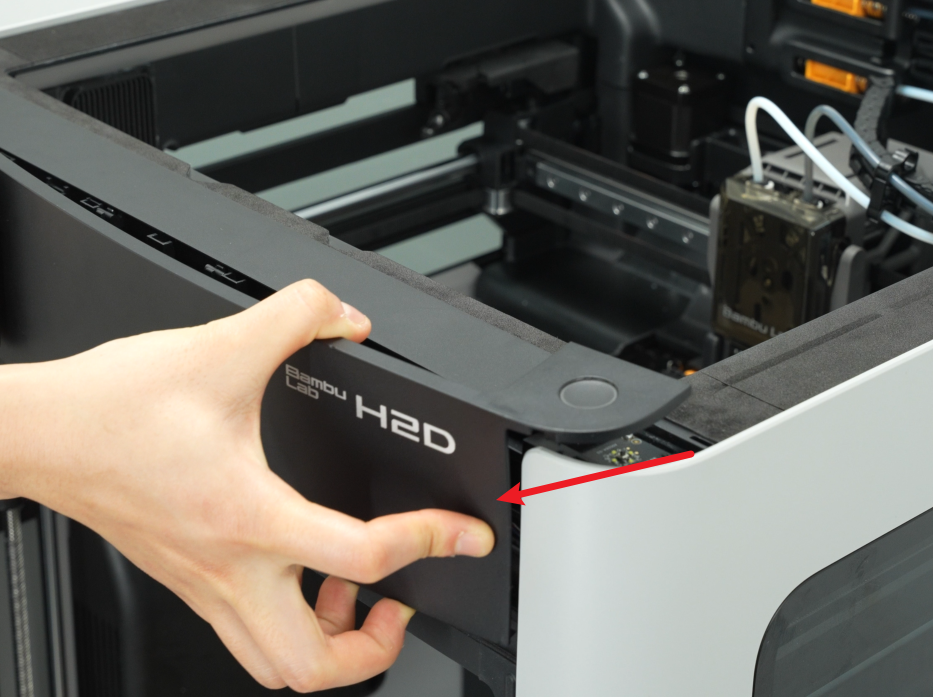

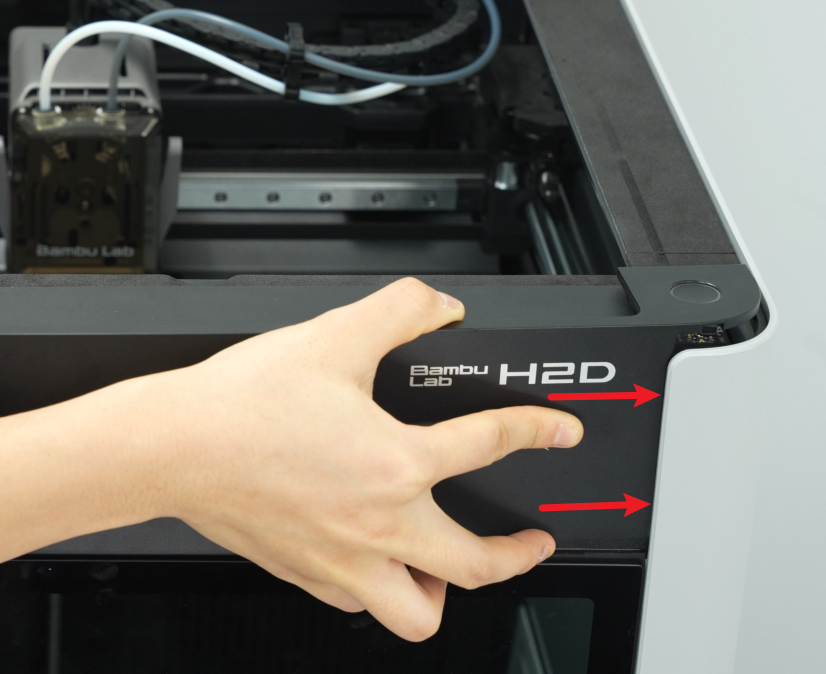

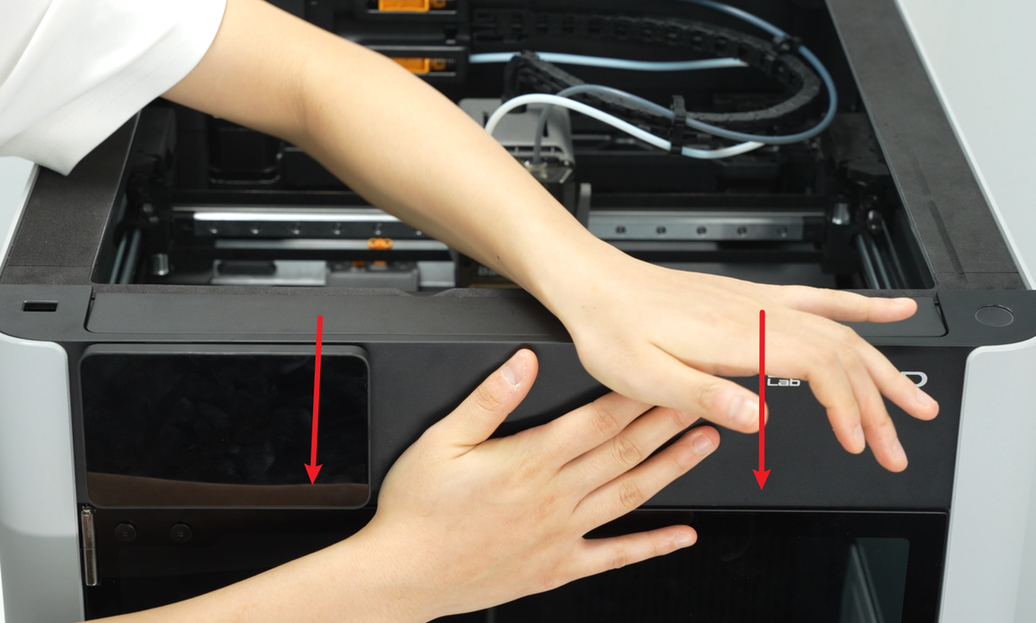

- Luego sostenga el lado derecho de la tapa frontal y doblela ligeramente, inserte el lado derecho de la tapa frontal en la impresora y luego presione la tapa frontal hacia abajo para asegurar que todos los enganches estén en su lugar.

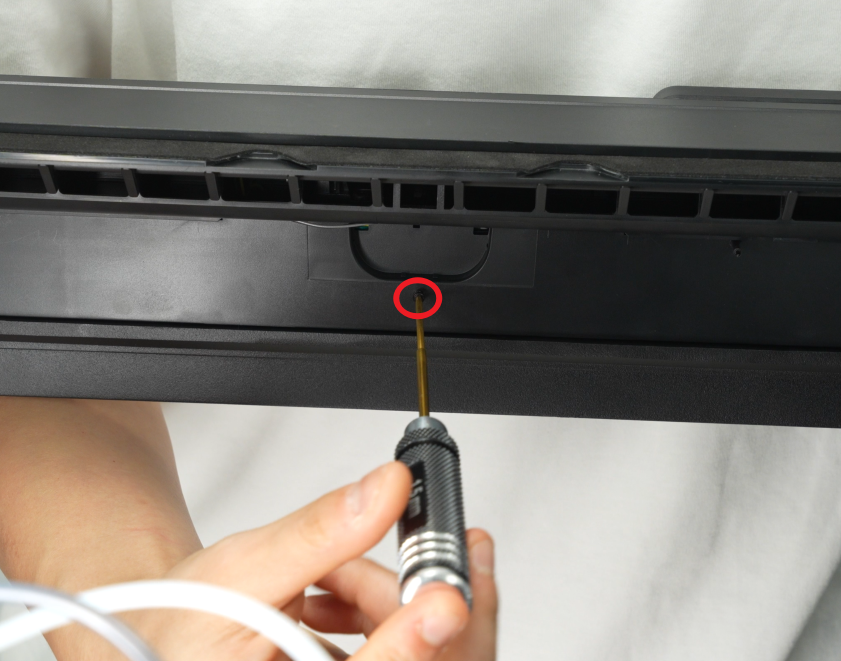

- Finalmente, utilice una llave Allen H1.5 para ajustar un tornillo de fijación (BT2×12).
Verificar la funcionalidad
Verifique que todos los enganches y varillas oscilantes de la apertura superior automática estén en su lugar y puedan controlar la apertura y cierre de la apertura normalmente.
