Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Sensor de efecto Hall
.png)

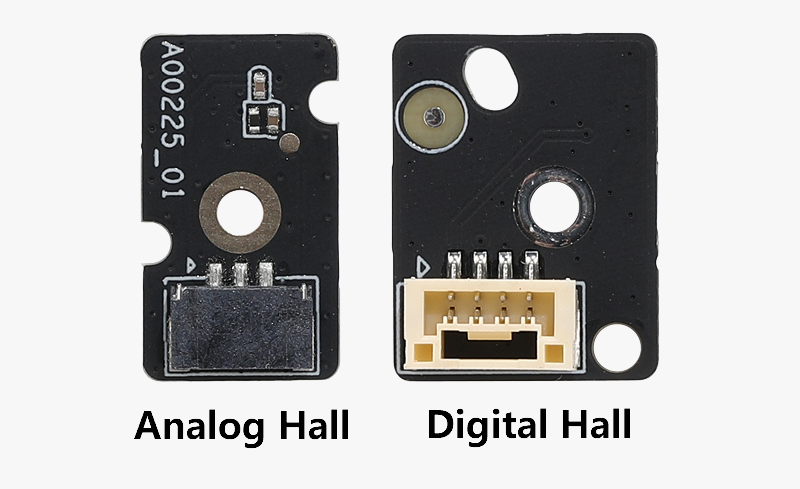

En la impresora H2D, existen dos tipos de sensor de efecto Hall: sensor de efecto Hall digital y sensor de efecto Hall analógico.
- Sensor de efecto Hall digital: Son de forma cuadrada. En total, hay 3 sensores de efecto Hall digitales en la impresora:
-
Sensor de efecto Hall para detección de ventilación superior automática: Ubicado debajo de la ventilación superior automática, está fijado a la cubierta superior del marco con un tornillo (BT2x5). Se utiliza para detectar la apertura y cierre de la ventilación superior automática.
-
Sensor de efecto Hall para detección del botón de parada de emergencia *2: Ubicados en el lado inferior de la impresora, hay dos sensores de efecto Hall instalados juntos. Cada uno está fijado con un tornillo (M2x2.5). Se utilizan para detectar el botón de parada de emergencia.
- Sensor de efecto Hall analógico: Son de forma rectangular. En total, hay 8 sensores de efecto Hall analógicos en la impresora:
-
Sensor de efecto Hall para detección de placa de vidrio/cristal *2: Ubicados en la superficie superior del marco superior de la carcasa, los dos sensores están posicionados en la parte trasera izquierda y frontal derecha de la cubierta superior. Ambos están fijados con un tornillo (BT2x5). Se utilizan para detectar si la placa de vidrio/cristal está colocada en la impresora.
-
Sensor de efecto Hall para detección de vidrio lateral izquierdo (Superior): Ubicado en el lado exterior trasero de la sección izquierda del marco superior, está fijado con un tornillo (M2x2.5). Se utiliza para detectar si el vidrio lateral izquierdo está instalado correctamente.
-
Sensor de efecto Hall para detección de vidrio lateral izquierdo (Inferior): Ubicado en el lado interior del panel izquierdo. Se utiliza para detectar si el panel lateral izquierdo está instalado correctamente.
-

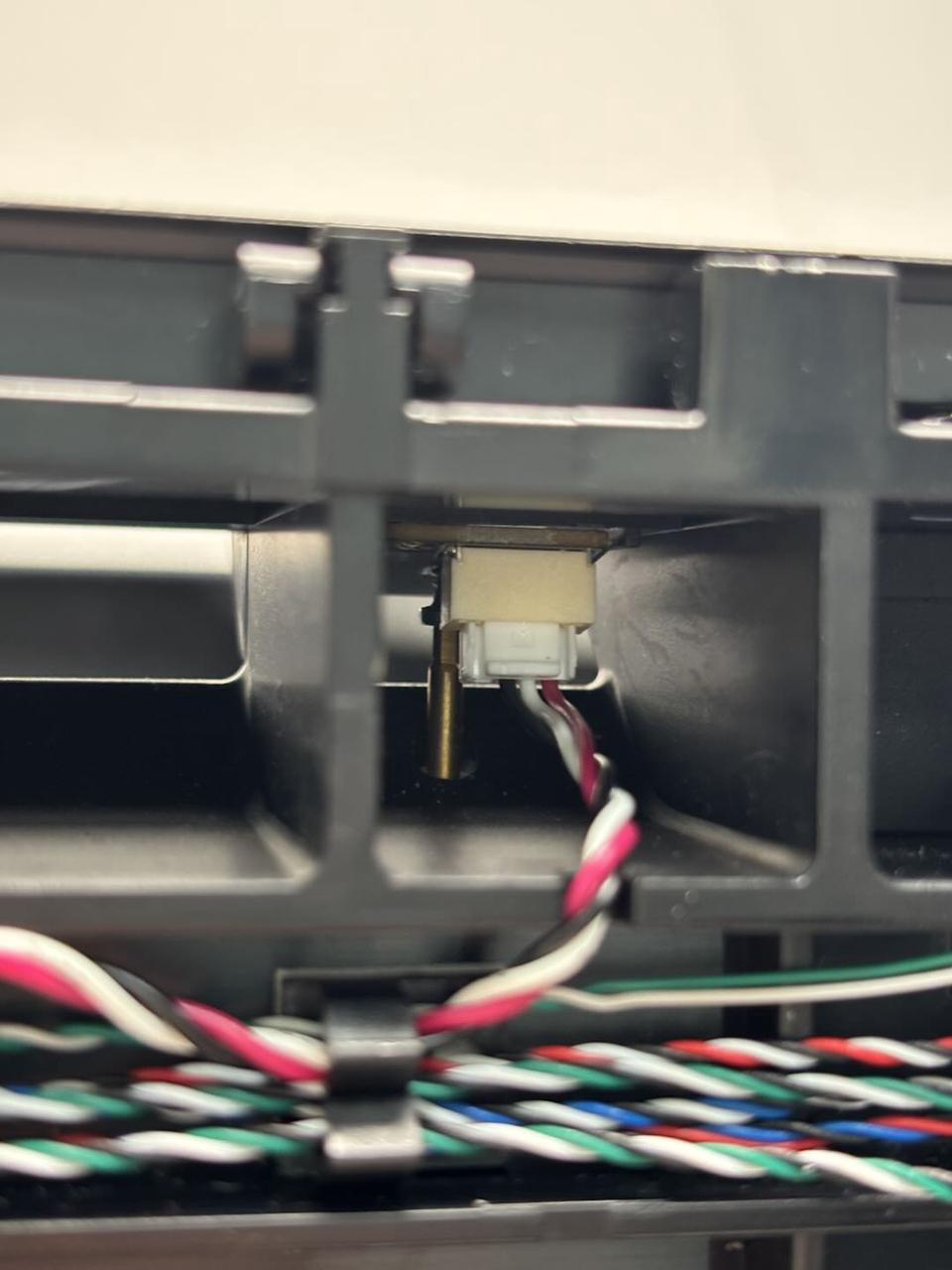

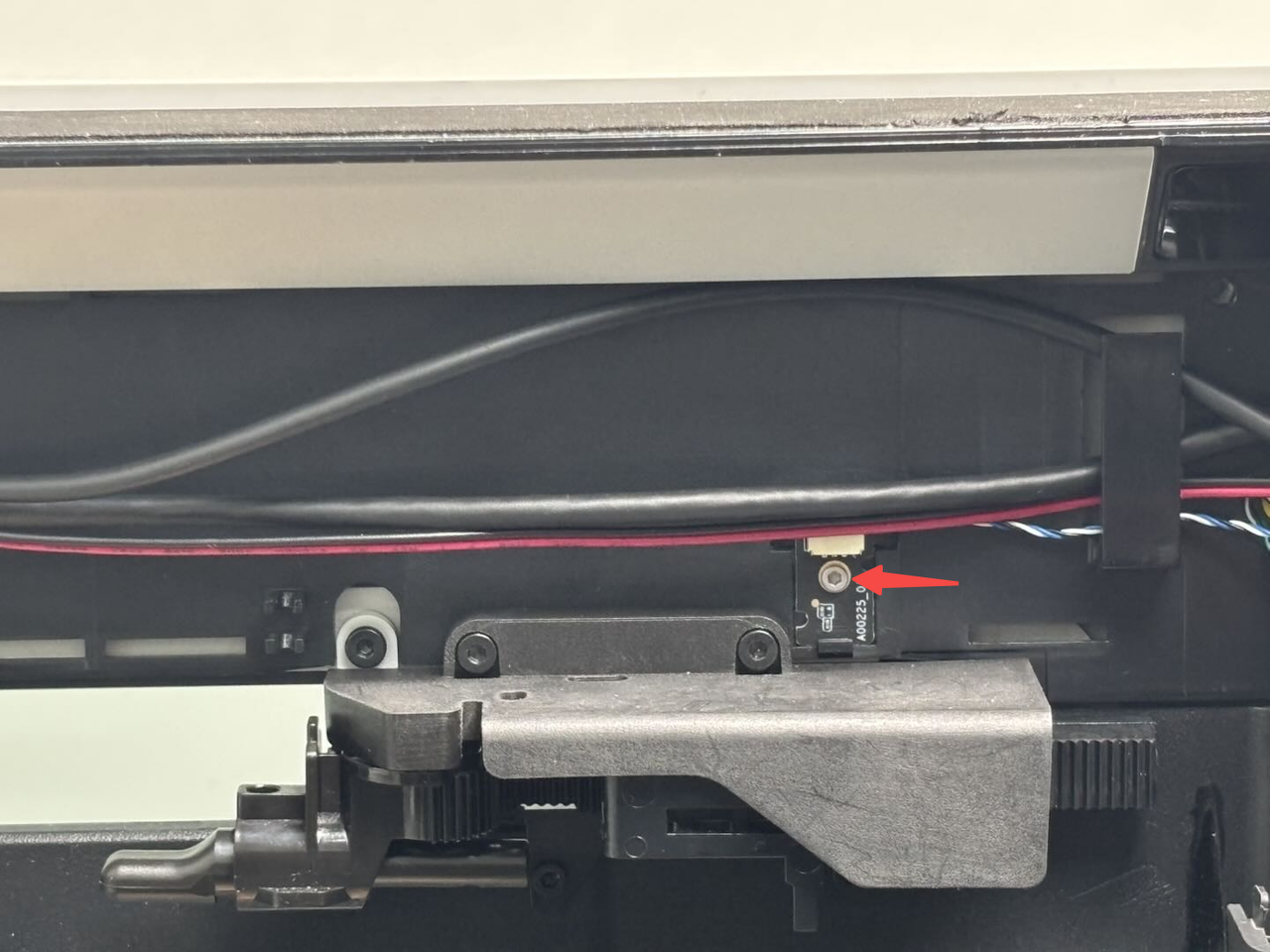

Sensor de efecto Hall para detección de vidrio lateral derecho (Superior): Ubicado en el lado interior frontal de la sección derecha del marco superior, está fijado con un tornillo (BT2x5). Se utiliza para detectar si el vidrio lateral derecho está instalado correctamente.
-
Sensor de efecto Hall para detección de vidrio lateral derecho (Inferior): Ubicado en el lado interior del panel derecho. Se utiliza para detectar si el vidrio lateral derecho está instalado correctamente.
-
Sensor de efecto Hall para detección de puerta frontal de vidrio/cristal *2: Ubicados en el lado interior del pilar derecho frontal, los dos sensores están posicionados en las posiciones superior e inferior. Ambos están fijados con un tornillo (M2x2.5). Se utilizan para detectar si la puerta frontal de vidrio/cristal está cerrada.
La siguiente lista detalla las piezas de repuesto para el sensor de efecto Hall. Puede seleccionar el sensor de efecto Hall adecuado para reemplazar según las condiciones reales. Los sensores de efecto Hall y tornillos no utilizados pueden conservarse como repuestos.
-
Sensor de efecto Hall digital *1
-
Sensor de efecto Hall analógico *1
-
Tornillo BT2x5 *1
-
Tornillo M2x2.5 *1
-
Espuma de la cubierta superior del marco - Puede utilizarse para retirar destructivamente la espuma al reemplazar la placa de vidrio/cristal para detectar el sensor de efecto Hall.
Cuándo utilizar
-
Cuando el sensor de efecto Hall esté visiblemente dañado;
-
Cuando el sensor de efecto Hall esté fallando y necesite ser reemplazado según lo recomendado por el soporte técnico de Bambu Lab;
Herramientas y materiales necesarios
-
Nuevo sensor de efecto Hall
-
Llave Allen H1.5
-
Llave Allen H2.0
-
Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Sensor de efecto Hall para detección de ventilación superior automática
Retirar el sensor de efecto Hall para detección de ventilación superior automática
Paso 1: Retirar la cubierta frontal
Puede retirar la pantalla y la cubierta frontal juntas; no es necesario separar la pantalla de la cubierta frontal. Para pasos detallados, consulte la siguiente Wiki:
Reemplazar la cubierta frontal H2D
Paso 2: Retirar el sensor de efecto Hall

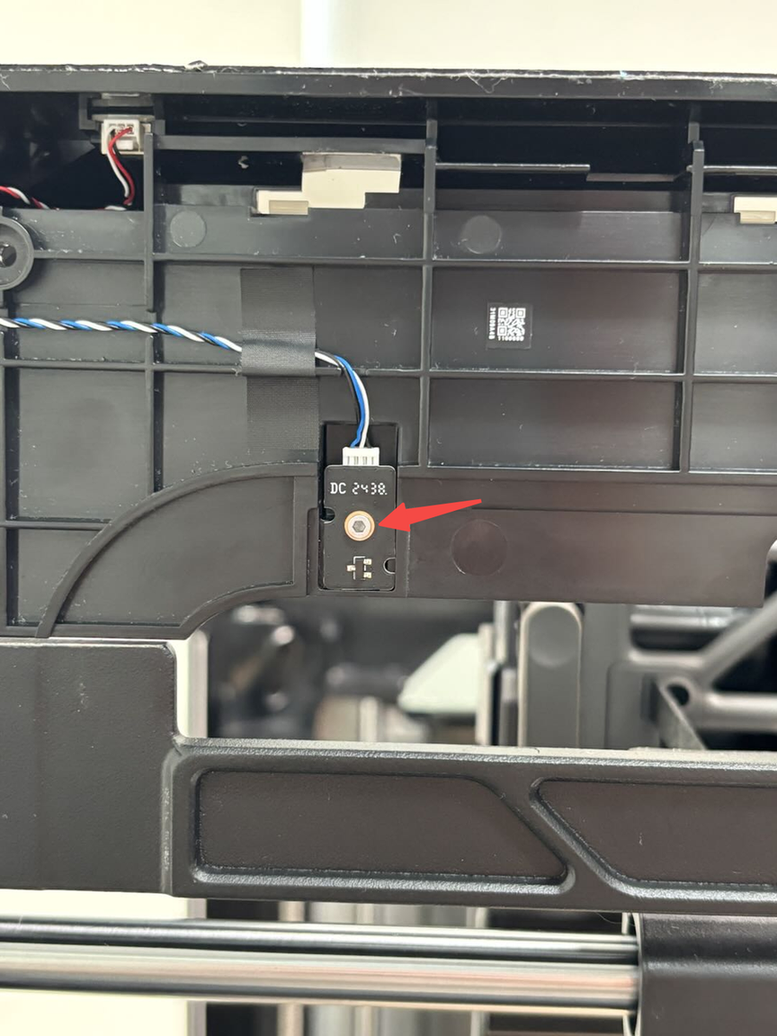

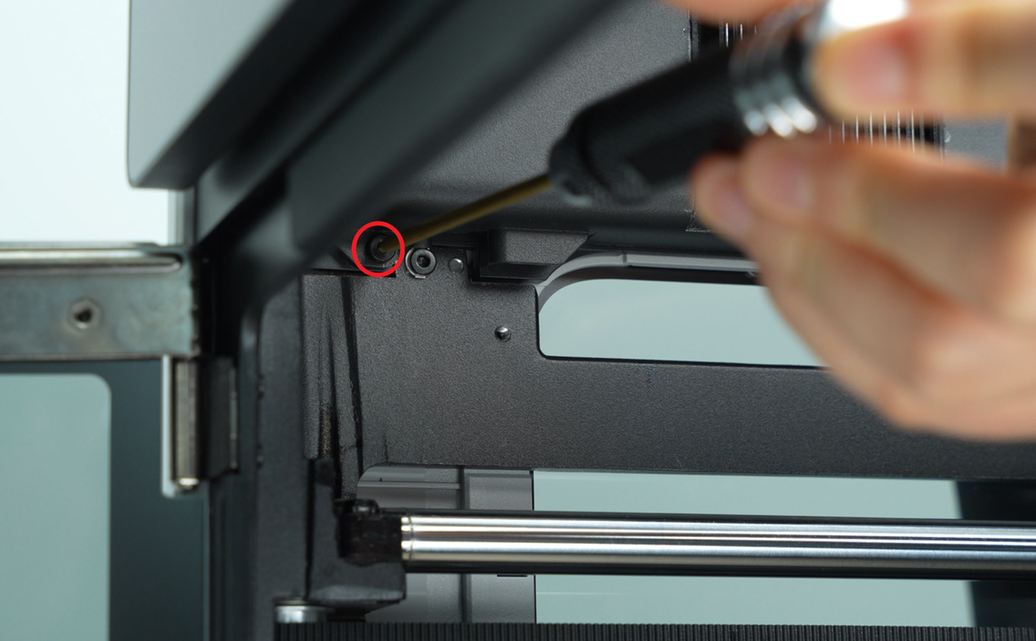

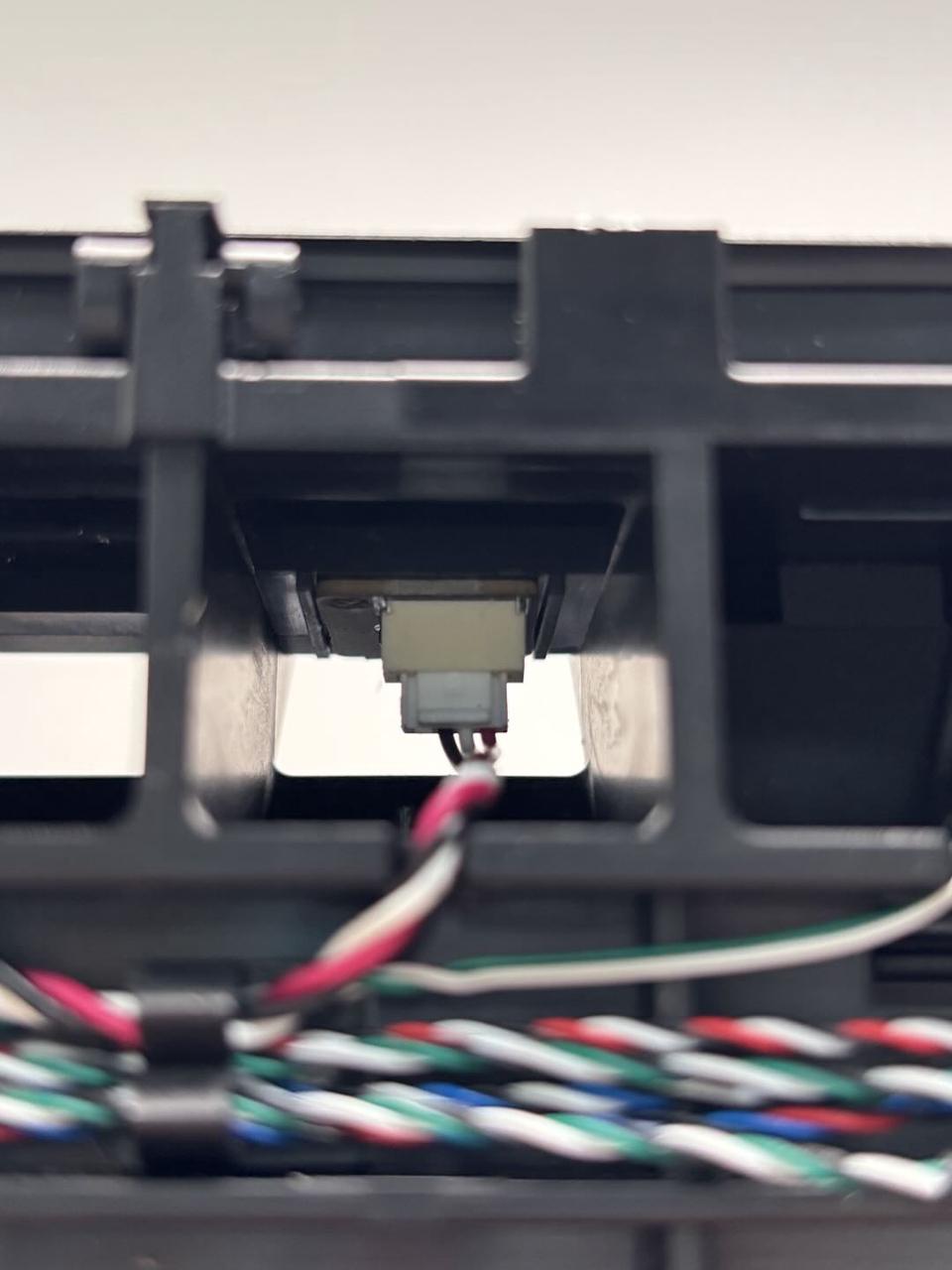

- Consulte la imagen siguiente para localizar el sensor de efecto Hall. Utilice una llave Allen H1.5 para acceder al pequeño agujero en la parte inferior de la cubierta superior y retire un tornillo de fijación del sensor de efecto Hall (BT2x5).
Se recomienda colocar el tornillo en una caja para evitar perderlo.

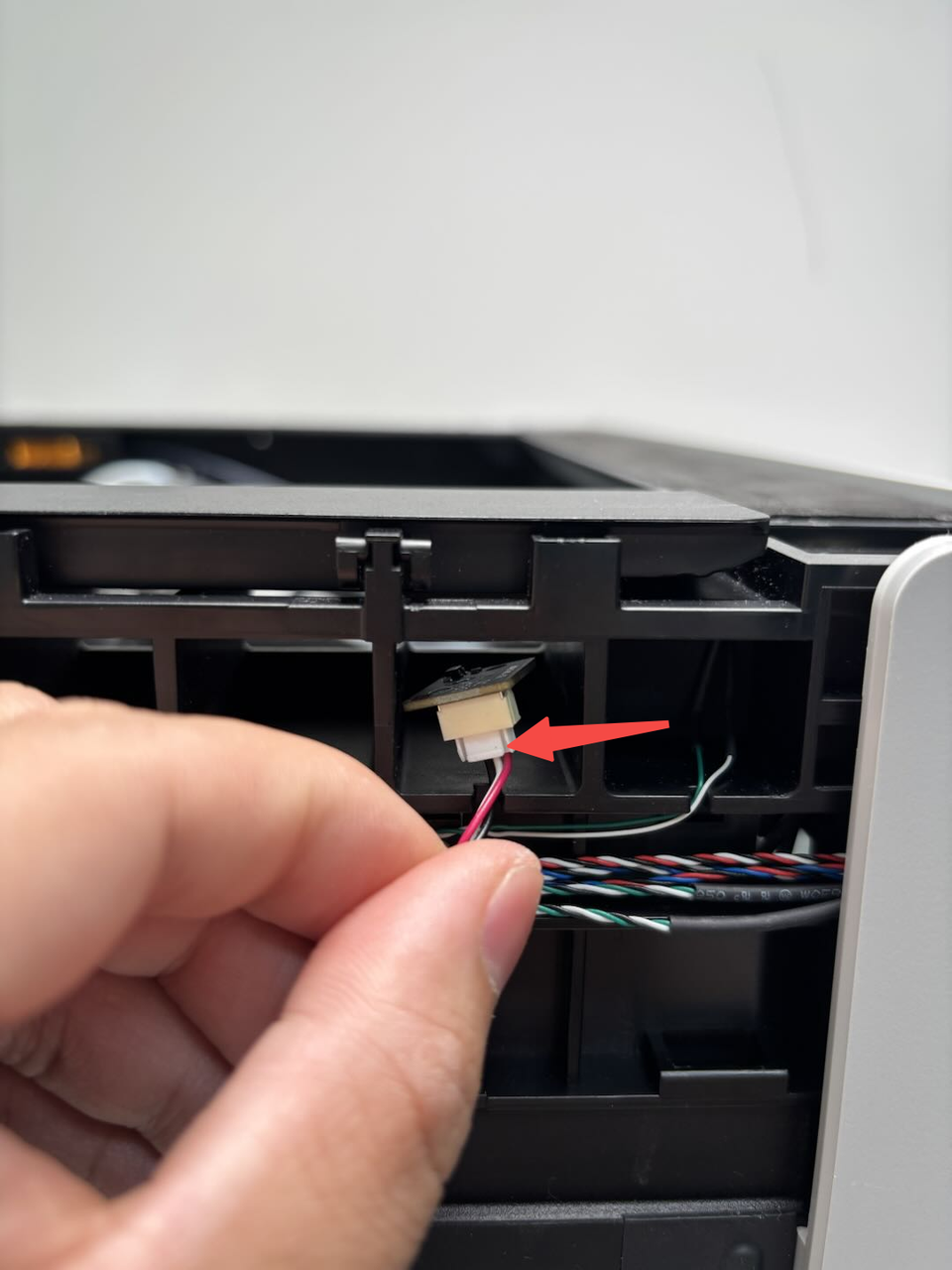

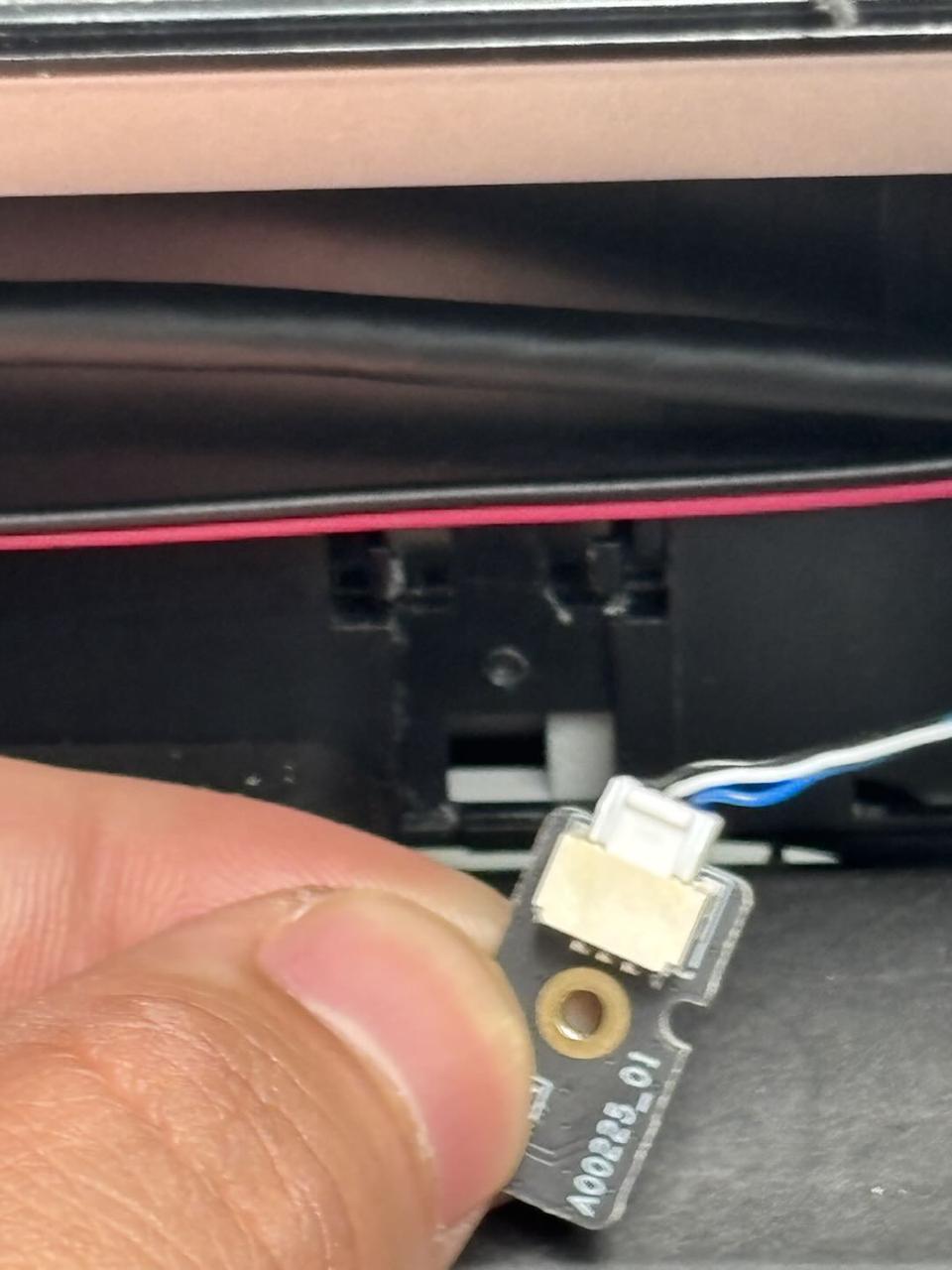

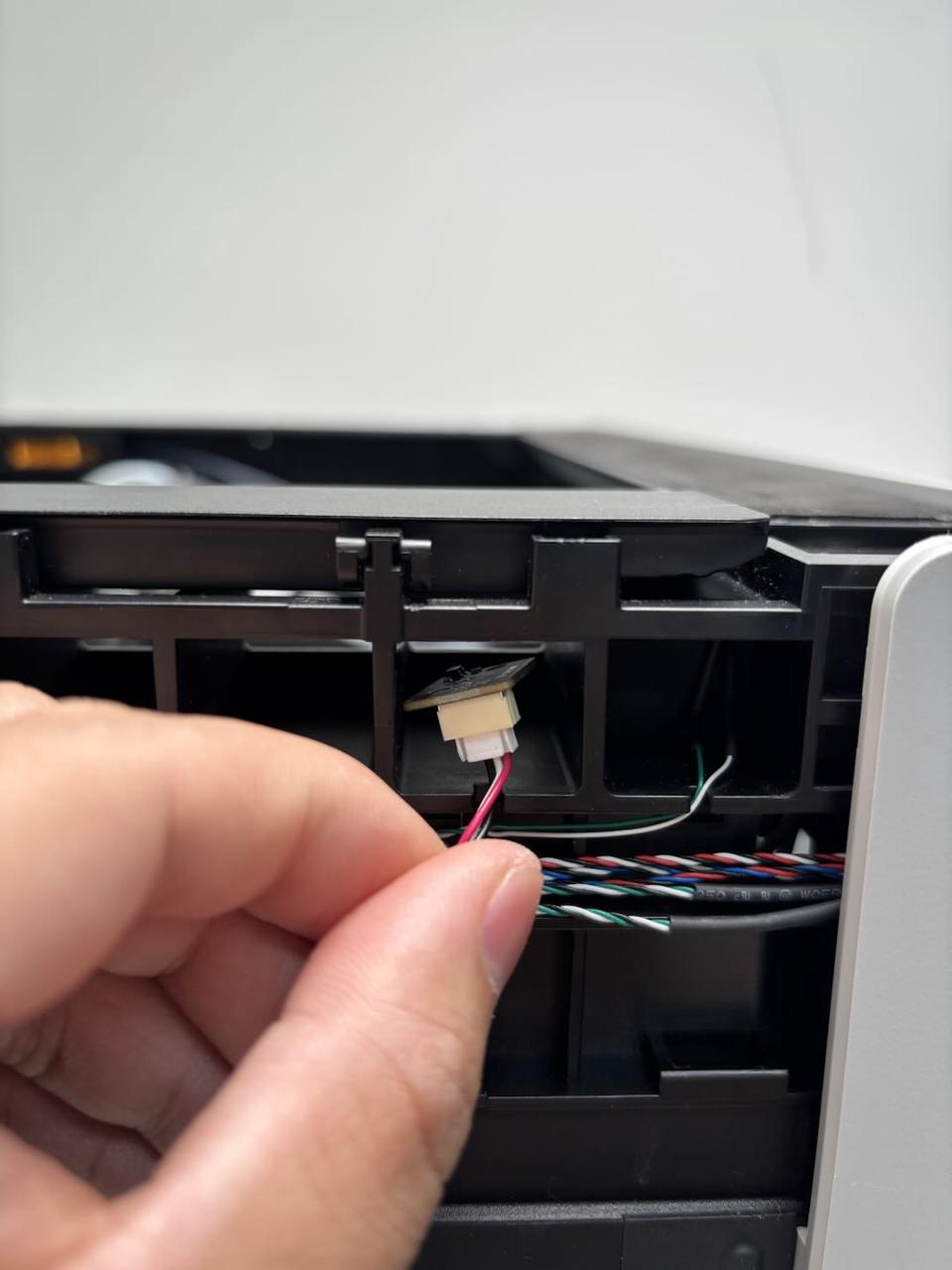

- Tire del sensor de efecto Hall desde la parte frontal de la impresora (el lado con la pantalla), presione la pestaña para desconectar el sensor de efecto Hall del conector y luego retire el sensor de efecto Hall.
Instalar el sensor de efecto Hall para detección de ventilación superior automática
Paso 1: Instalar el sensor de efecto Hall

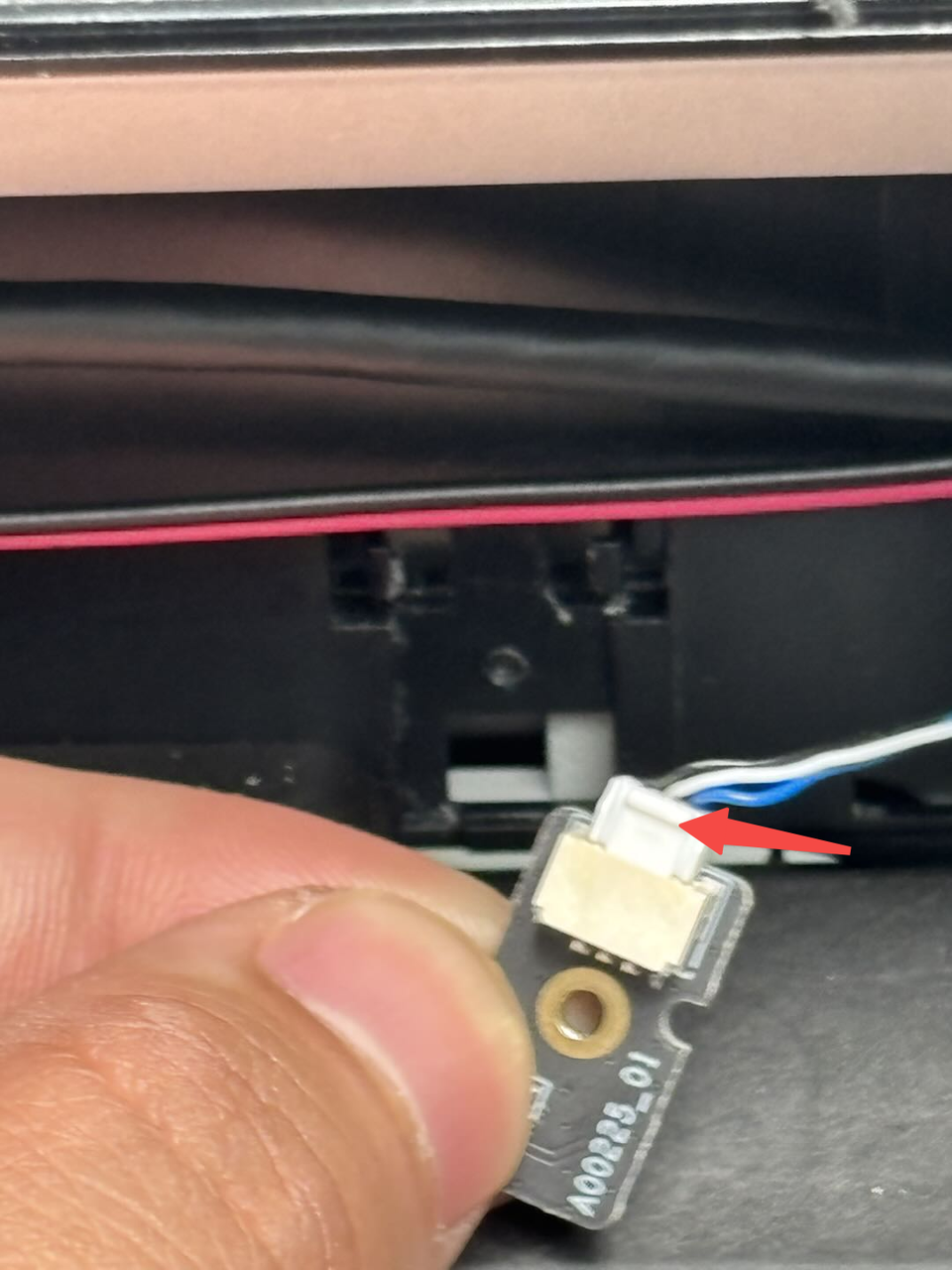

- Reconecte el nuevo sensor de efecto Hall al conector y empuje el sensor de efecto Hall de nuevo hacia la cubierta superior.
- Coloque el tornillo en la llave Allen H1.5, pase el tornillo por el agujero de tornillo en el centro del sensor de efecto Hall (utilice pinzas para ayudar si el espacio es limitado) y luego apriete el tornillo (BT2x5).
Nota: Después de apretar, verifique si el sensor de efecto Hall está completamente asentado en la ranura. Si está sesgado, afloje ligeramente el tornillo y utilice la llave Allen o pinzas para ajustar la posición del sensor de efecto Hall.
Paso 2: Instalar la cubierta frontal
Puede consultar esta Wiki para reinstalar la cubierta frontal:
Reemplazar la cubierta frontal H2D
Sensor de efecto Hall para detección del botón de parada de emergencia
Retirar el sensor de efecto Hall para detección del botón de parada de emergencia
Paso 1: Inclinación de la impresora hacia la derecha
Los sensores de efecto Hall están ubicados en la parte inferior de la impresora. Se recomienda inclinar la impresora hacia la derecha para acceder a estos dos sensores de efecto Hall.
Dado que la impresora es pesada, se aconseja que dos personas inclinen lentamente la impresora para evitar lesiones o daños durante la operación.
Paso 2: Retirar el sensor de efecto Hall

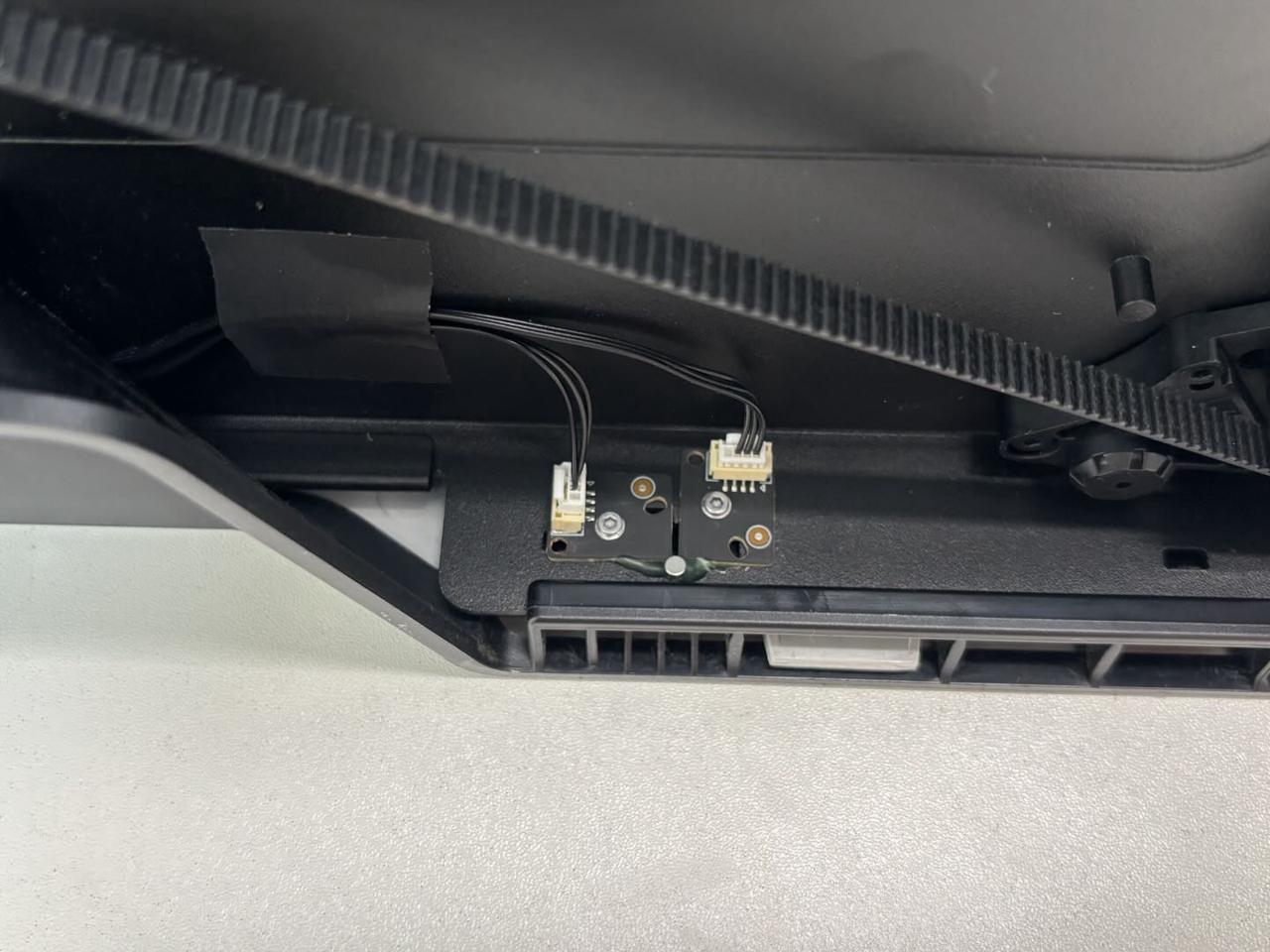

Utilice una llave Allen H1.5 para retirar un tornillo de fijación (M2x2.5), luego desconecte el sensor de efecto Hall del conector para retirarlo.
Los dos sensores de efecto Hall difieren solo en su ubicación, pero utilizan los mismos tornillos. Ambos sensores de efecto Hall pueden retirarse utilizando el mismo método. Hay pegamento alrededor de los dos sensores de efecto Hall, por lo que es posible que deba aplicar ligera fuerza para retirarlos.
Instalar el sensor de efecto Hall para detección del botón de parada de emergencia
Paso 1: Instalar el sensor de efecto Hall
Conecte el nuevo sensor de efecto Hall al conector, luego utilice una llave Allen H1.5 para apretar un tornillo de fijación (M2x2.5). Reemplace el sensor de efecto Hall correspondiente según sea necesario, prestando atención a la ubicación durante la instalación. Consulte la imagen siguiente para la ubicación específica.
Paso 2: Devolver la impresora a posición vertical
Después de la instalación, devuelva la impresora a su posición vertical.

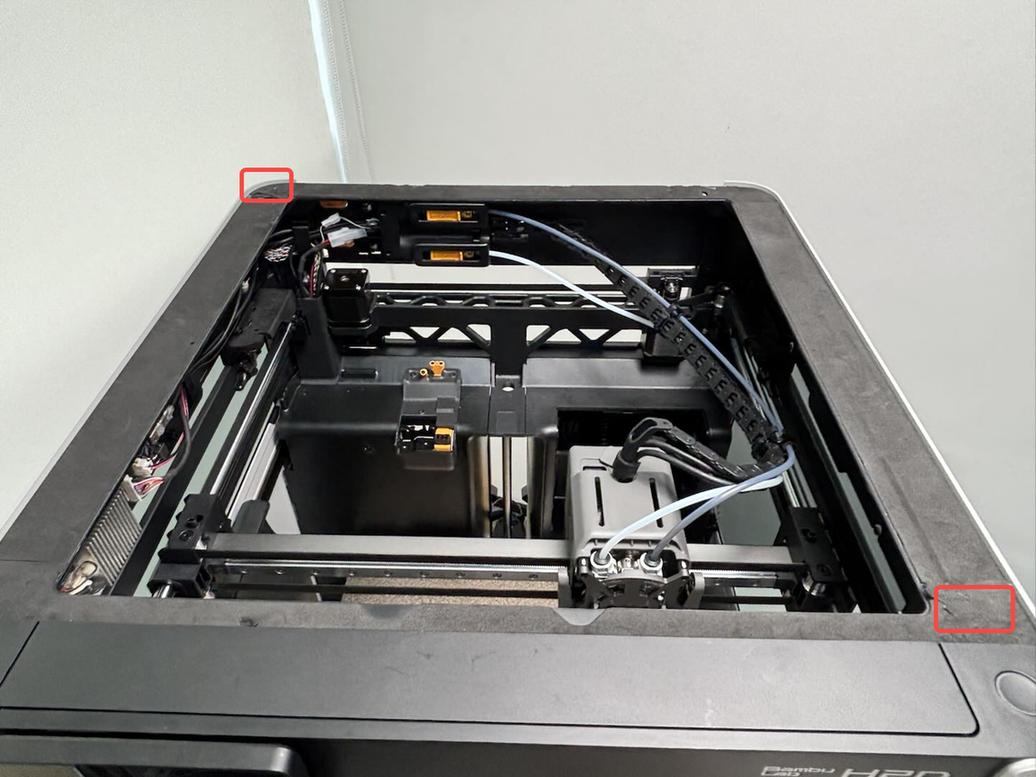

Sensor de efecto Hall para detección de placa de vidrio
Retirar el sensor de efecto Hall para detección de placa de vidrio
Paso 1: Retirar la espuma

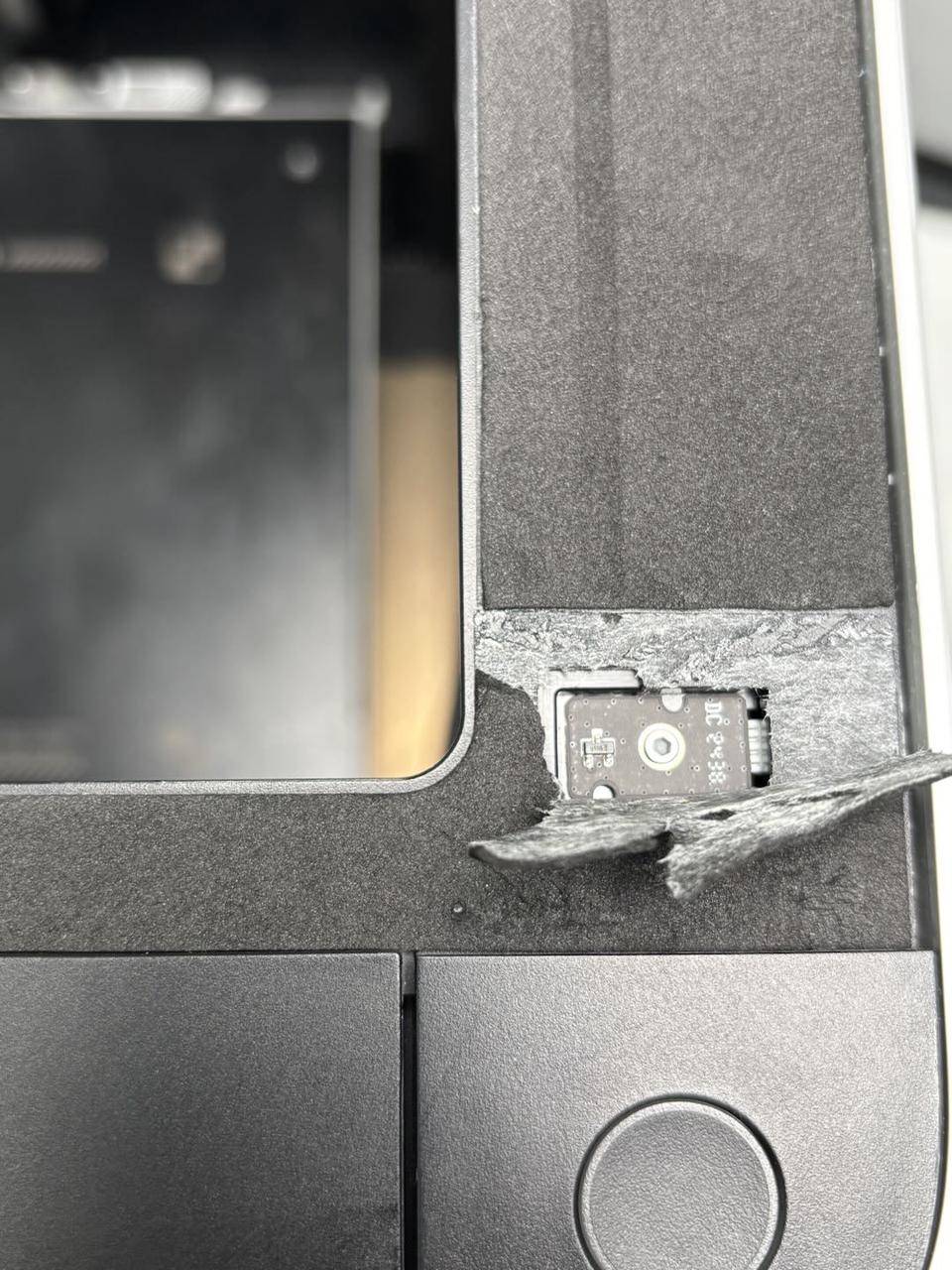

Ambos sensores de efecto Hall para detección de placa de vidrio están ubicados debajo de la espuma. Retire cuidadosamente la espuma desde el borde (evite dañar la espuma) hasta que los sensores de efecto Hall queden completamente expuestos.
Paso 2: Retirar el sensor de efecto Hall

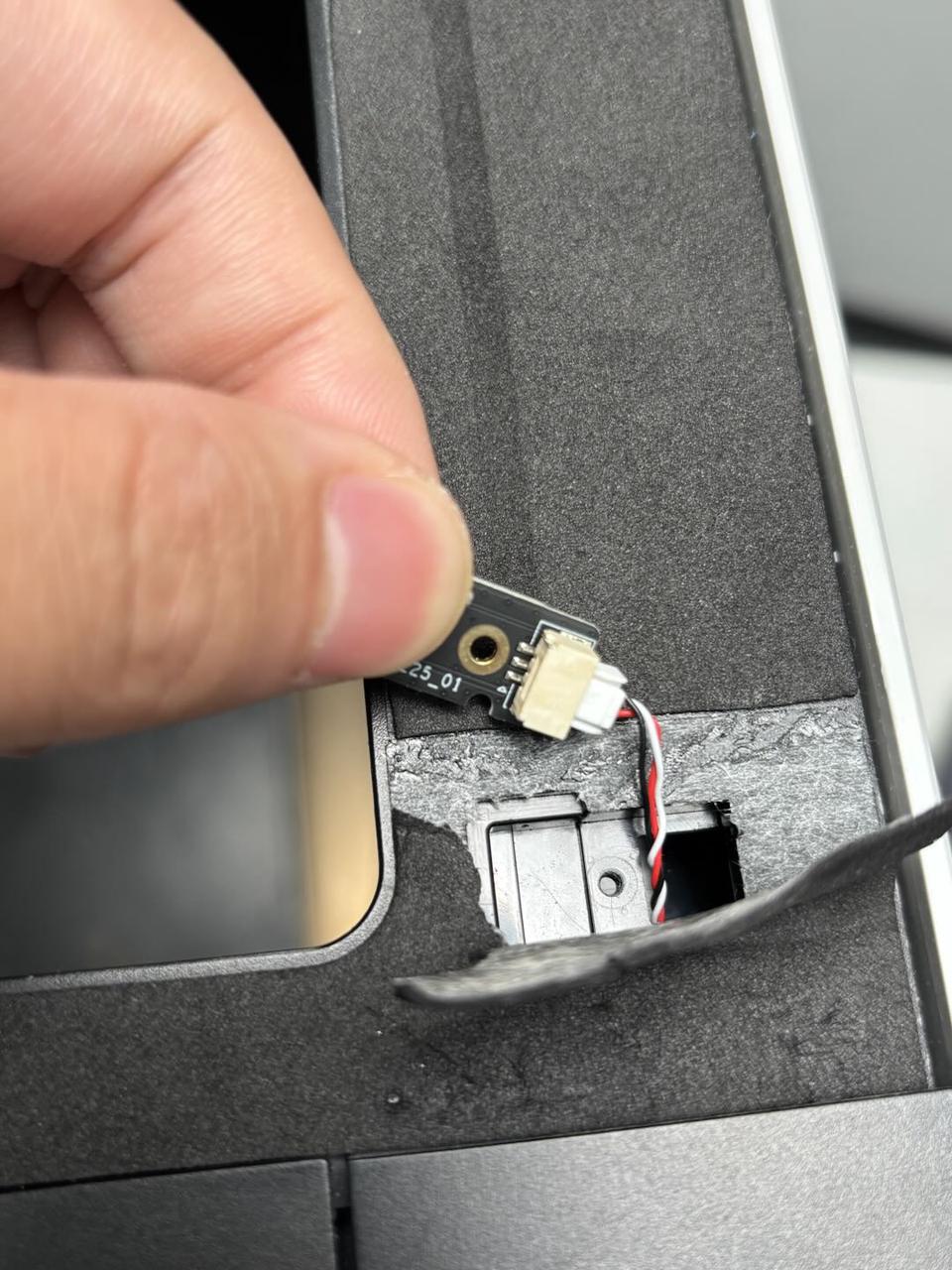

Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2x5). Luego, levante ligeramente el sensor de efecto Hall utilizando la llave Allen. Sostenga el lado frontal del sensor de efecto Hall (el lado opuesto al conector) y retirelo con un ángulo. Presione la pestaña para desconectar el sensor de efecto Hall del conector.
Ambos sensores de efecto Hall pueden retirarse utilizando el mismo método.
Instalar el sensor de efecto Hall para detección de placa de vidrio
Paso 1: Instalar el sensor de efecto Hall
Conecte el nuevo sensor de efecto Hall al conector. Inserte el lado con el conector en posición con un ángulo, luego utilice una llave Allen H1.5 para apretar un tornillo de fijación (BT2x5).
Ambos sensores de efecto Hall pueden instalarse utilizando el mismo método.
Paso 2: Volver a colocar la espuma
Vuelva a colocar la espuma original para cubrir los sensores de efecto Hall.
Sensor de efecto Hall para detección de panel lateral izquierdo
Retirar el sensor de efecto Hall para detección de panel lateral izquierdo
Paso 1: Retirar la cubierta de la placa AP

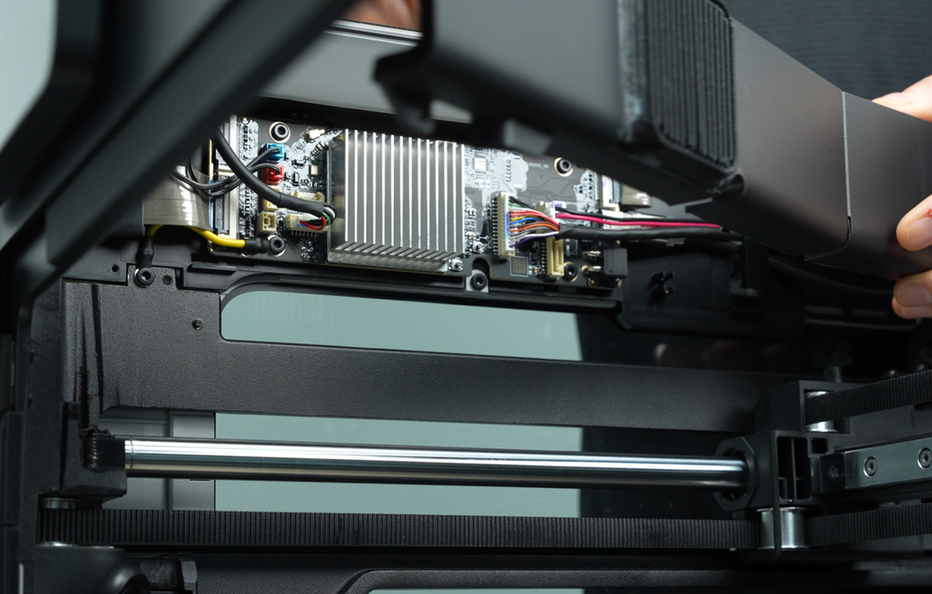

Utilice una llave Allen H2.0 para retirar un tornillo de fijación (BT2.6x8). Luego, retire la cubierta de la placa AP desde el lado más cercano a la puerta frontal.
Paso 2: Retirar el sensor de efecto Hall para detección de panel lateral izquierdo

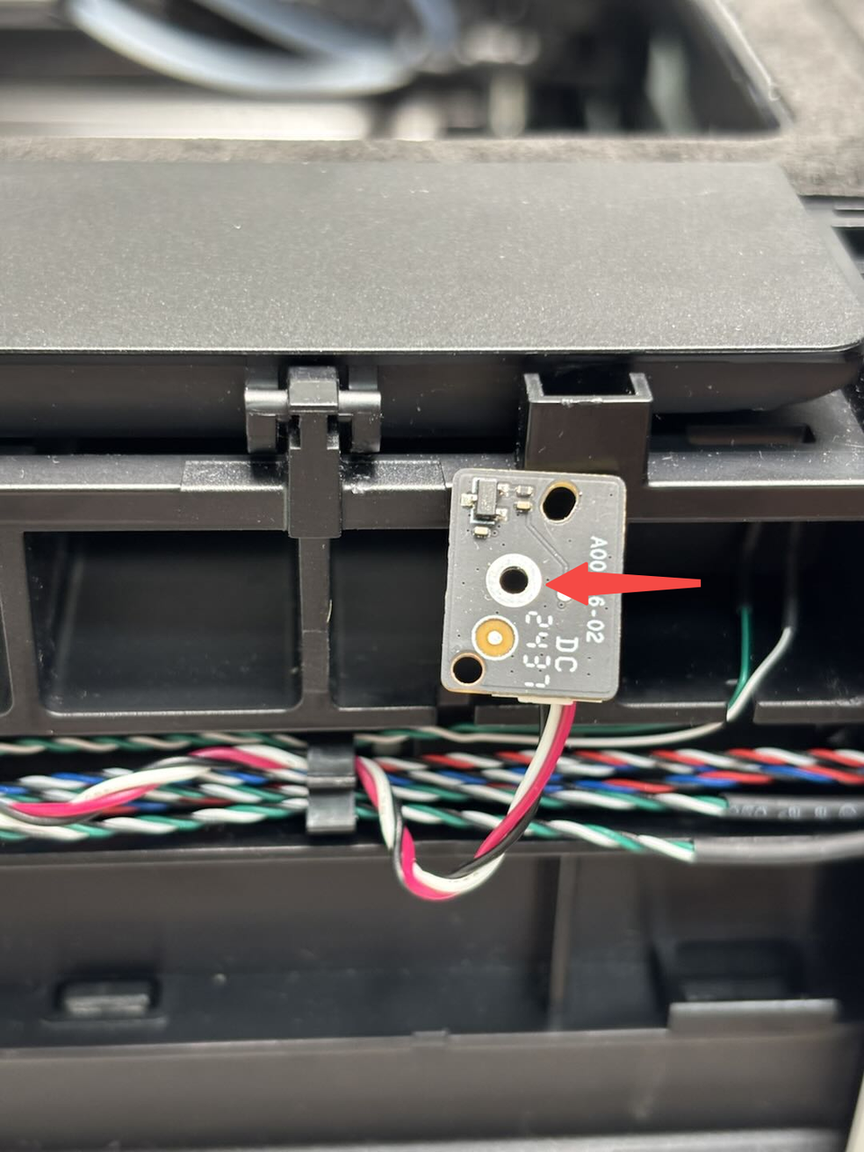

- Utilice una llave Allen H1.5 para retirar un tornillo de fijación (M2x2.5).

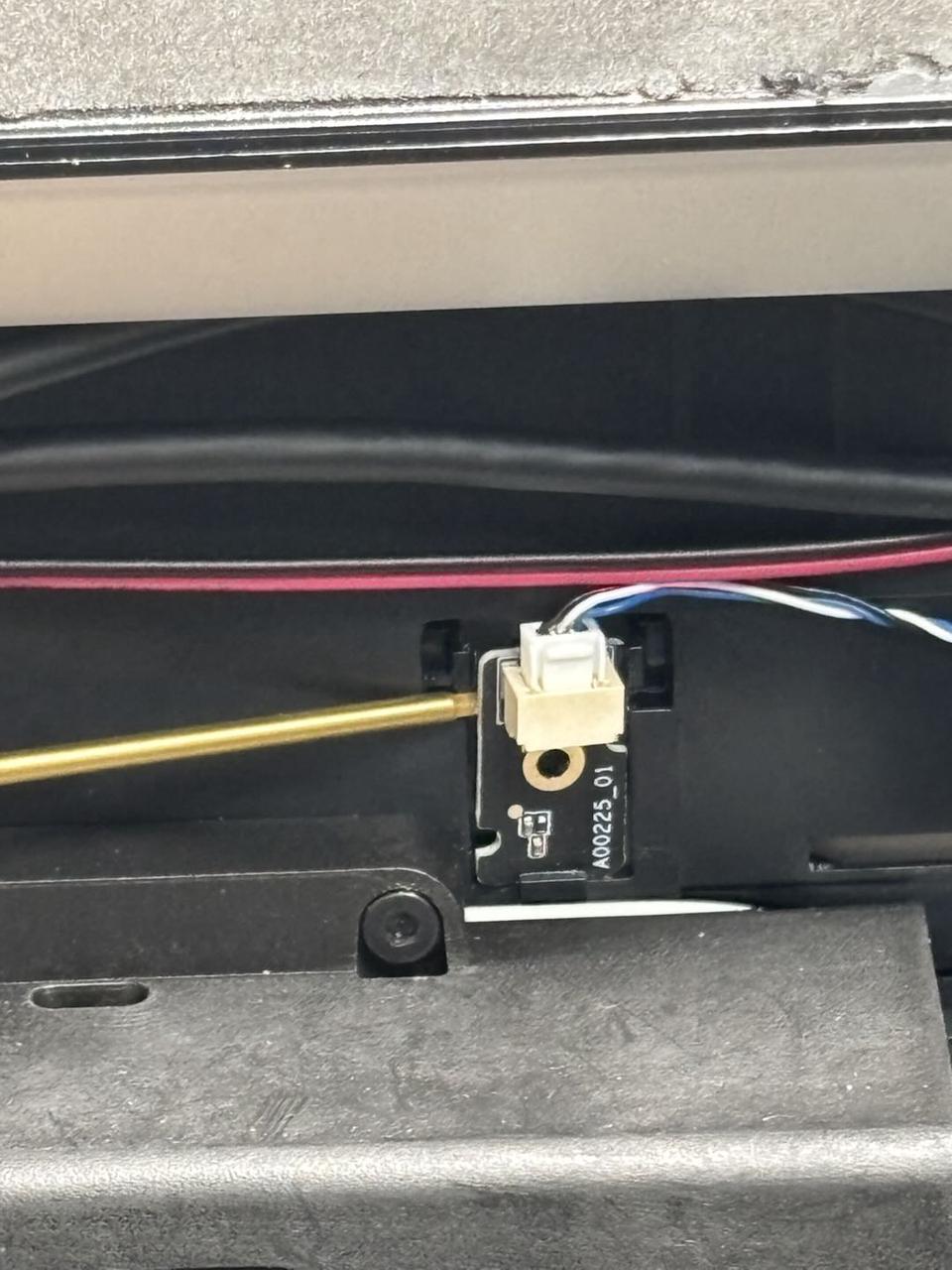

- Además del tornillo, el sensor de efecto Hall también está asegurado con pestañas. Puede utilizar la llave Allen para abrir las pestañas, luego retire el sensor de efecto Hall. Presione la pestaña para desconectar el sensor de efecto Hall del conector.
Instalar el sensor de efecto Hall de detección del panel izquierdo
Paso 1: Instalar el sensor de efecto Hall

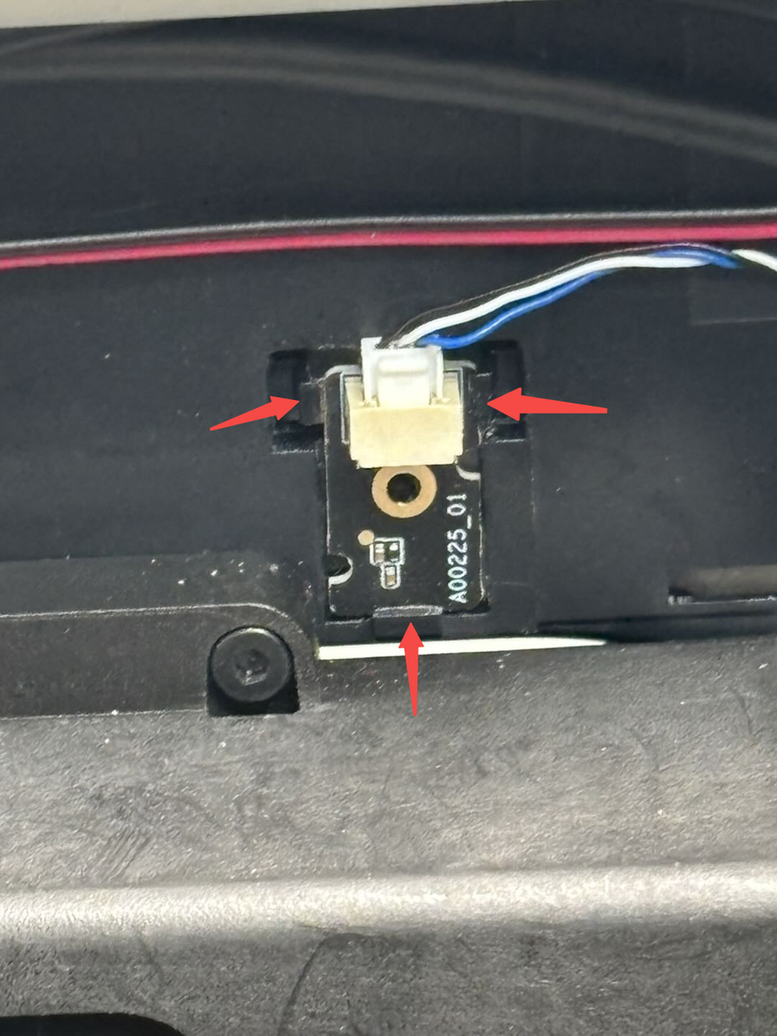

- Conecte el nuevo sensor de efecto Hall al conector. Primero, inserte la parte inferior del sensor en su posición, luego presiónelo en los clips izquierdo y derecho (si los clips están doblados, use una llave Allen H1.5 para ajustarlos a su posición original).
- Utilice una llave Allen H1.5 para instalar un tornillo de fijación (M2x2.5).
Paso 2: Instalar la cubierta de la placa AP

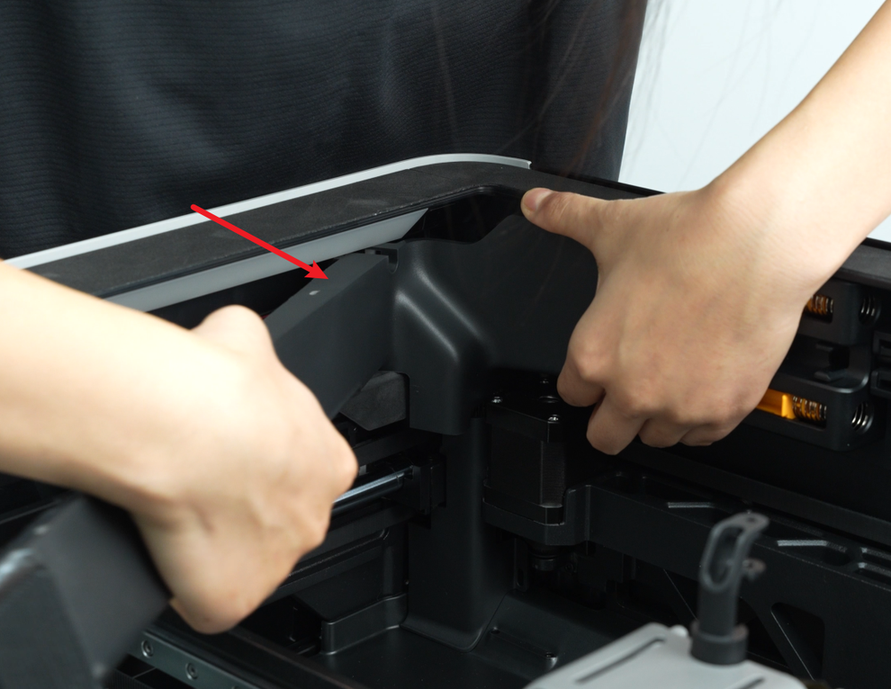

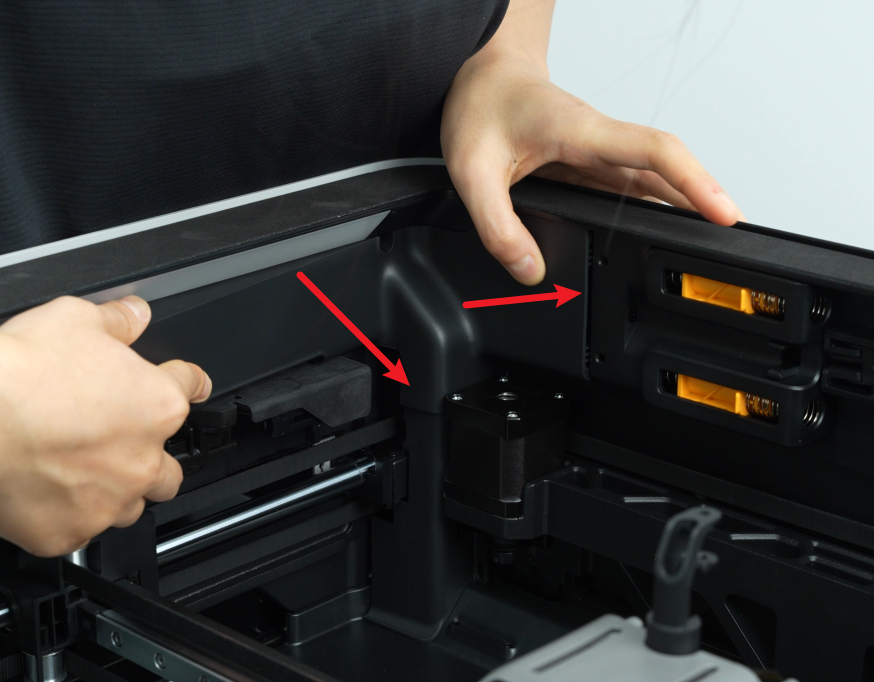

Comience reubicando la cubierta de la placa AP desde el lado más cercano a la parte trasera de la impresora. Presione los dos puntos indicados por las flechas en su posición, asegurando que el lado derecho coincida con el buffer de filamento y la parte inferior coincida con la cubierta del cable. Luego, utilice una llave Allen H2.0 para ajustar un tornillo de fijación (BT2.6x8).
Sensor de efecto Hall de detección del panel derecho
Retirar el sensor de efecto Hall de detección del panel derecho
Paso 1: Retirar el panel derecho
Dado que el sensor de efecto Hall de detección del panel derecho está bloqueado detrás del panel derecho, primero debe retirar el panel derecho antes de poder retirar el sensor. Puede consultar esta Wiki para retirar el panel derecho: Reemplazar panel izquierdo/derecho H2D
Paso 2: Retirar el sensor de efecto Hall

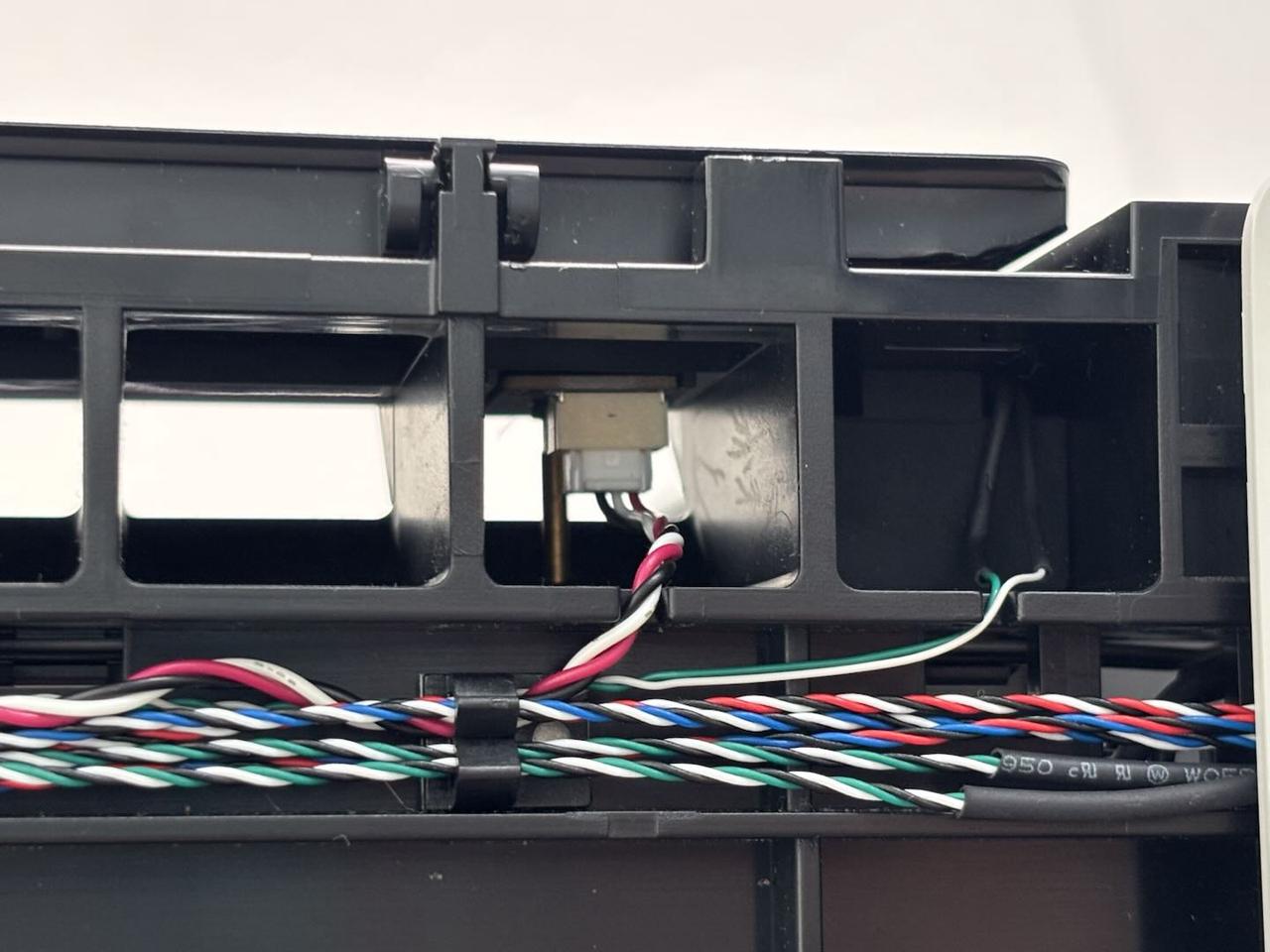

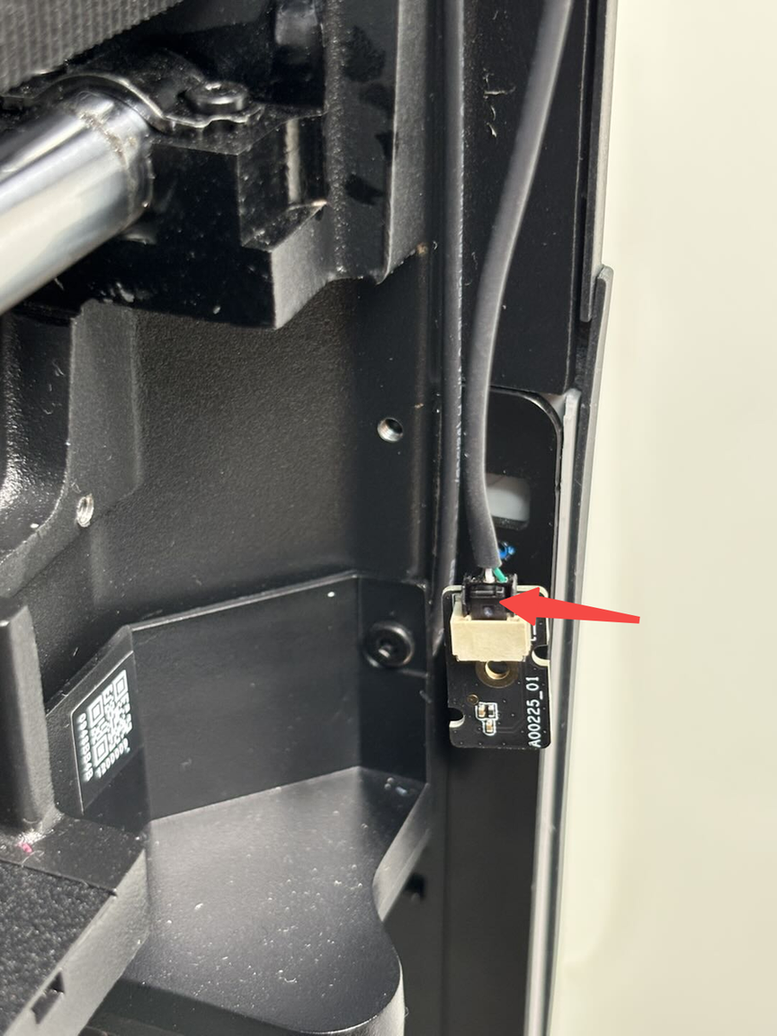

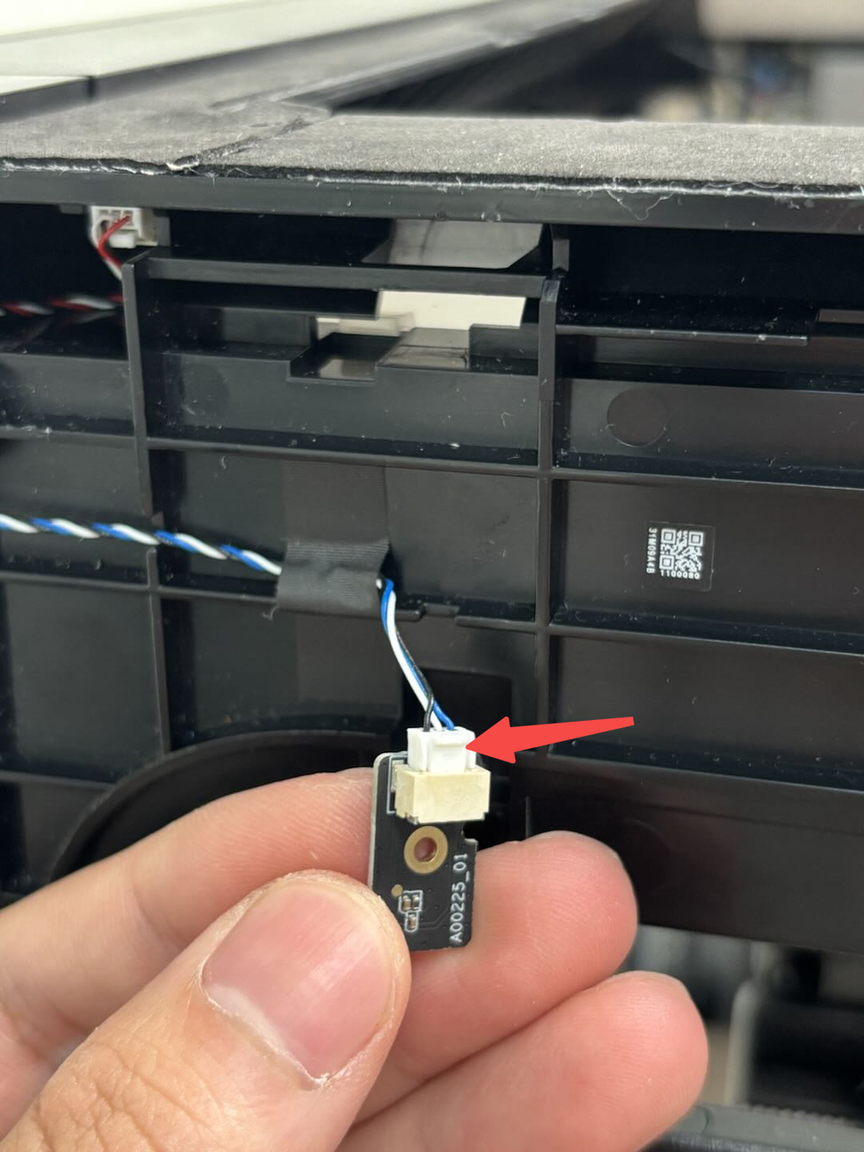

Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2x5), luego presione el clip para desconectar el conector del sensor de efecto Hall y retire el sensor.
Instalar el sensor de efecto Hall de detección del panel derecho
Paso 1: Instalar el sensor de efecto Hall
Conecte nuevamente el sensor de efecto Hall al conector, alinee con el agujero del tornillo y utilice una llave Allen H1.5 para ajustar un tornillo de fijación (BT2x5 plateado).
Paso 2: Instalar el panel derecho
Puede consultar esta Wiki para instalar el panel derecho: Reemplazar panel izquierdo/derecho H2D
Sensor de efecto Hall de detección de puerta de vidrio frontal/ventana de seguridad láser
Retirar el sensor de efecto Hall de detección de puerta de vidrio frontal/ventana de seguridad láser

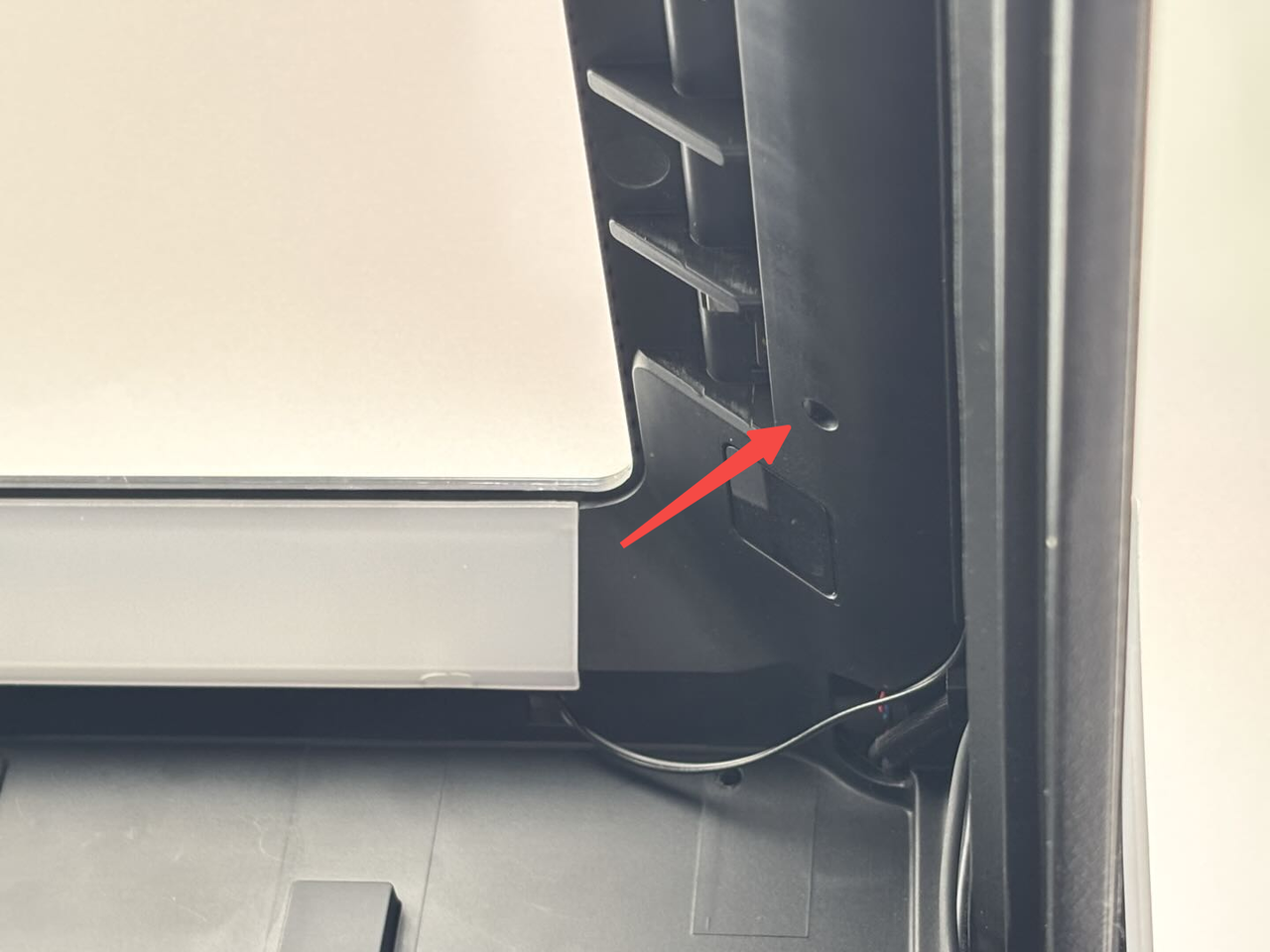

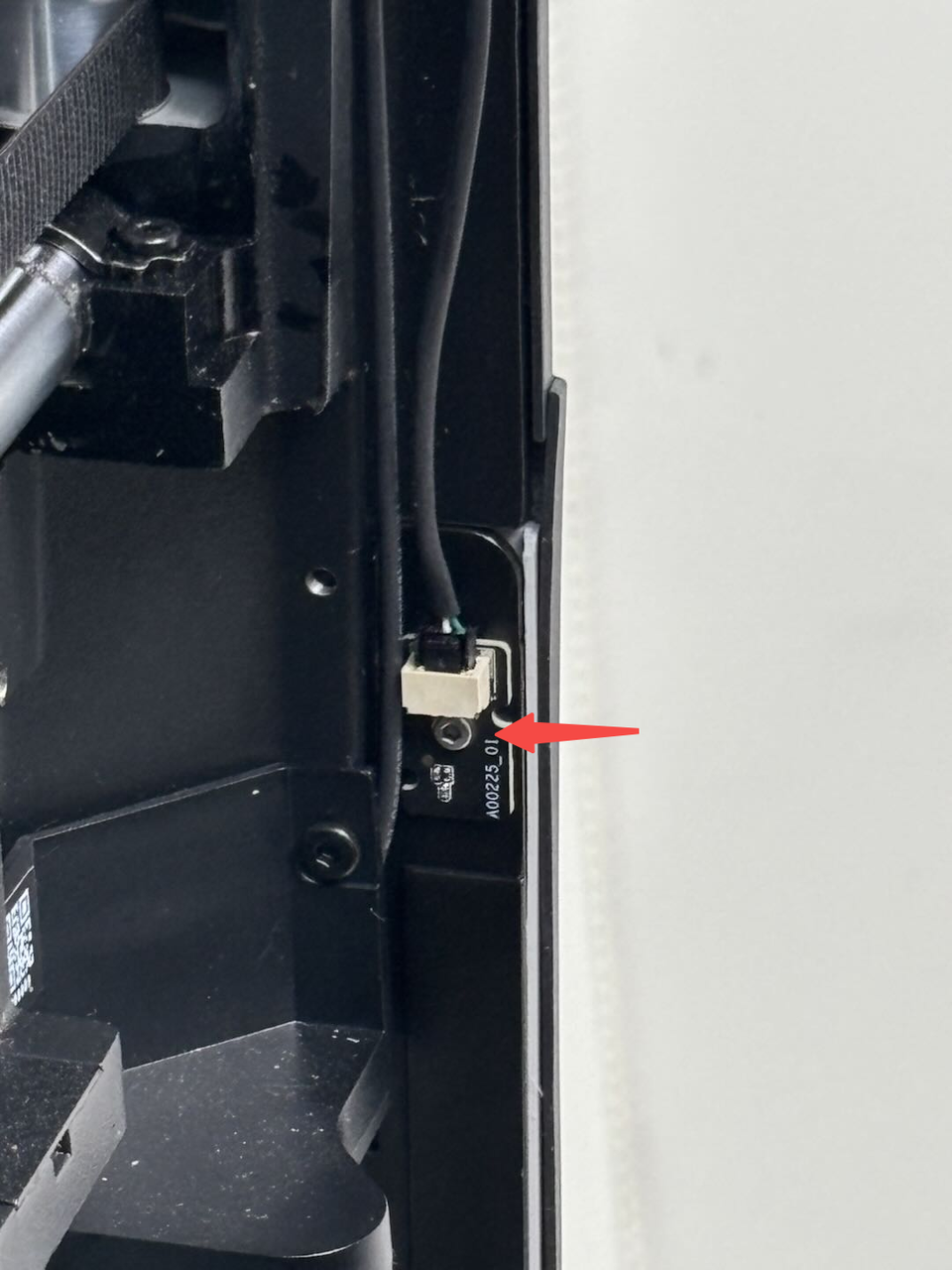

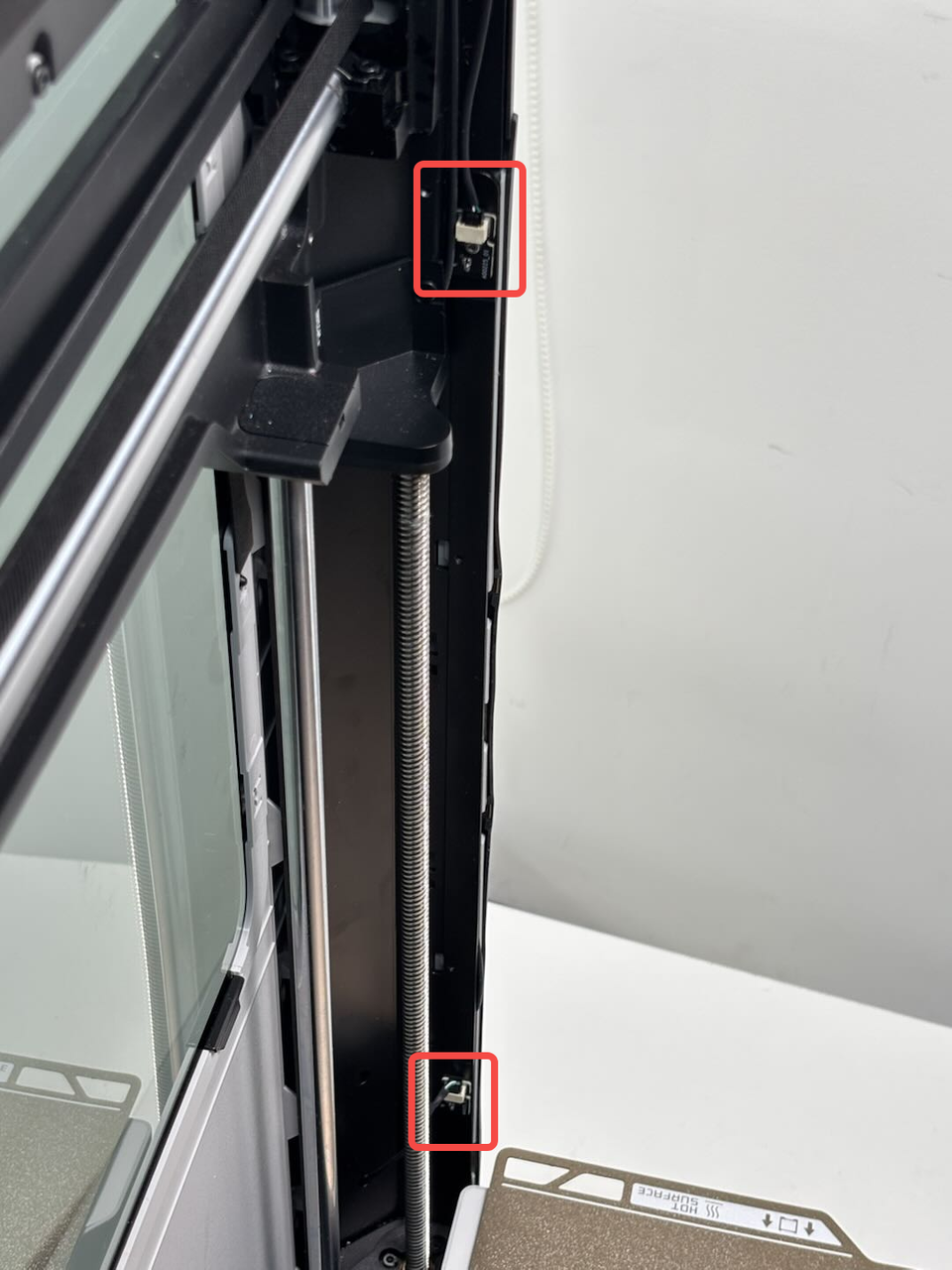

Ambos sensores de efecto Hall se encuentran en el lado interior de la columna frontal derecha. Puede utilizar una llave Allen H1.5 para retirar un tornillo de fijación (M2x2.5), luego desconectar el conector para retirar el sensor de efecto Hall.
Un sensor de efecto Hall se encuentra en la parte superior y el otro en la parte inferior. Puede operar la cama caliente para elevarla o bajarla en la pantalla para posicionarla para un acceso fácil al sensor de efecto Hall correspondiente, luego apague la impresora antes de continuar con la operación.
Instalar el sensor de efecto Hall de detección de puerta de vidrio frontal/ventana de seguridad láser
Conecte el nuevo sensor de efecto Hall al conector, alinee con el agujero del tornillo en el lado interior de la columna y utilice una llave Allen H1.5 para ajustar un tornillo de fijación (M2x2.5).
Se pueden seguir los mismos pasos para ambos sensores de efecto Hall superior e inferior.
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, sin que aparezca ningún mensaje de error.
