Guía de solución de problemas de atascamiento de filamento en el brazo de idler H2D

Cuándo utilizar

• La impresora muestra el mensaje de error "Sobrecarga del motor del extrusor" o presenta signos de desgaste del filamento o saltos.
• Los problemas de extrusión persisten incluso después de reemplazar el conjunto de boquilla.
• El filamento está atascado dentro del extrusor y no puede ser retirado mediante métodos estándar.

Herramientas y materiales requeridos

• Llave hexagonal H2.0 (llave Allen)

• Llave hexagonal H1.5 (llave Allen)

• Herramienta de punzón H1.0 o destornillador de precisión (utilizado para expulsar el pasador cilíndrico)

• Pinzas de punta fina (para retirar filamento sobrante)

• Pinzas (para manipular componentes pequeños)

Advertencia de seguridad

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.

Solución de problemas

Retirar la cubierta frontal del extrusor

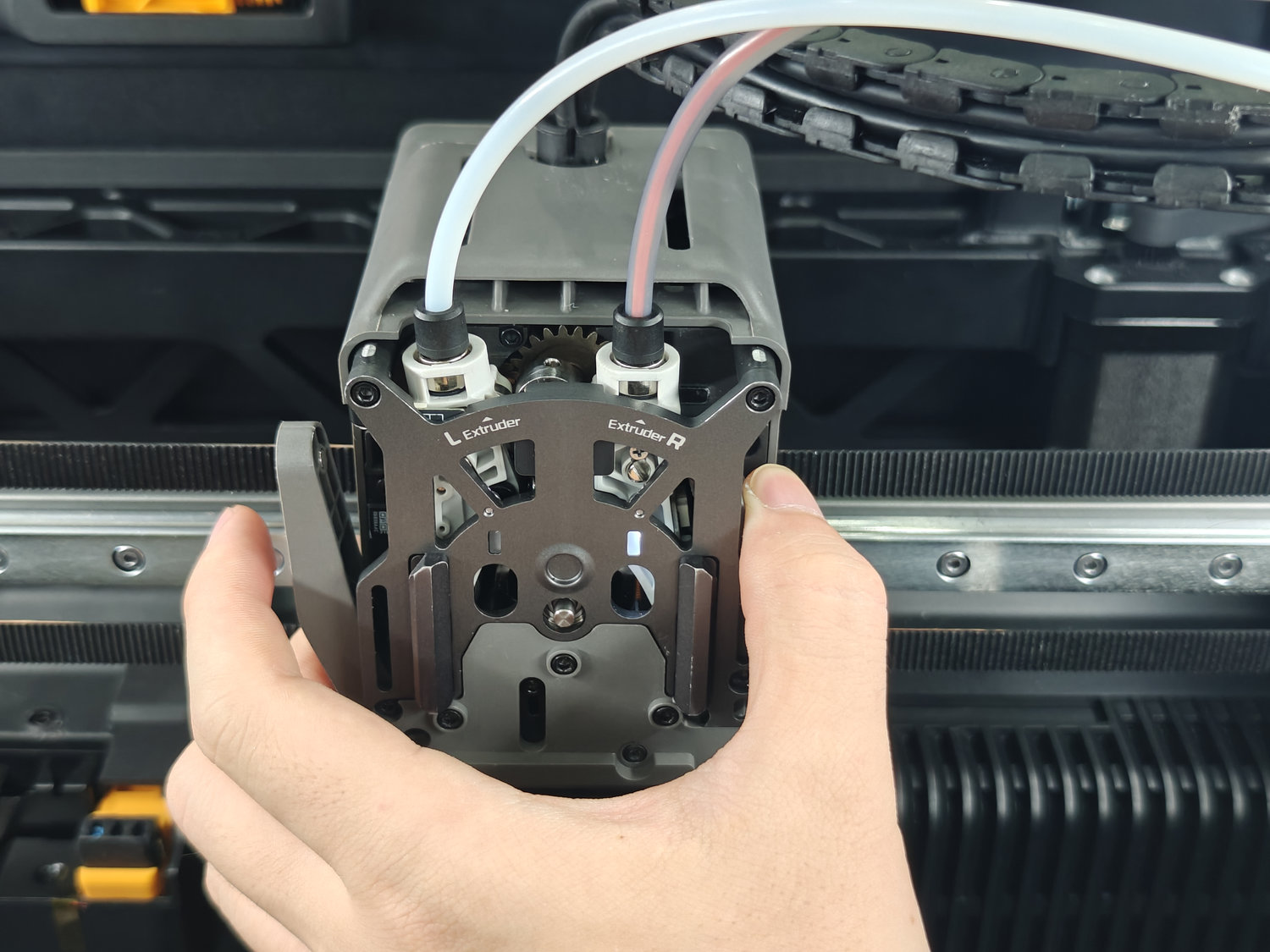

Presione hacia abajo la palanca del cortador para liberar la tensión del filamento.

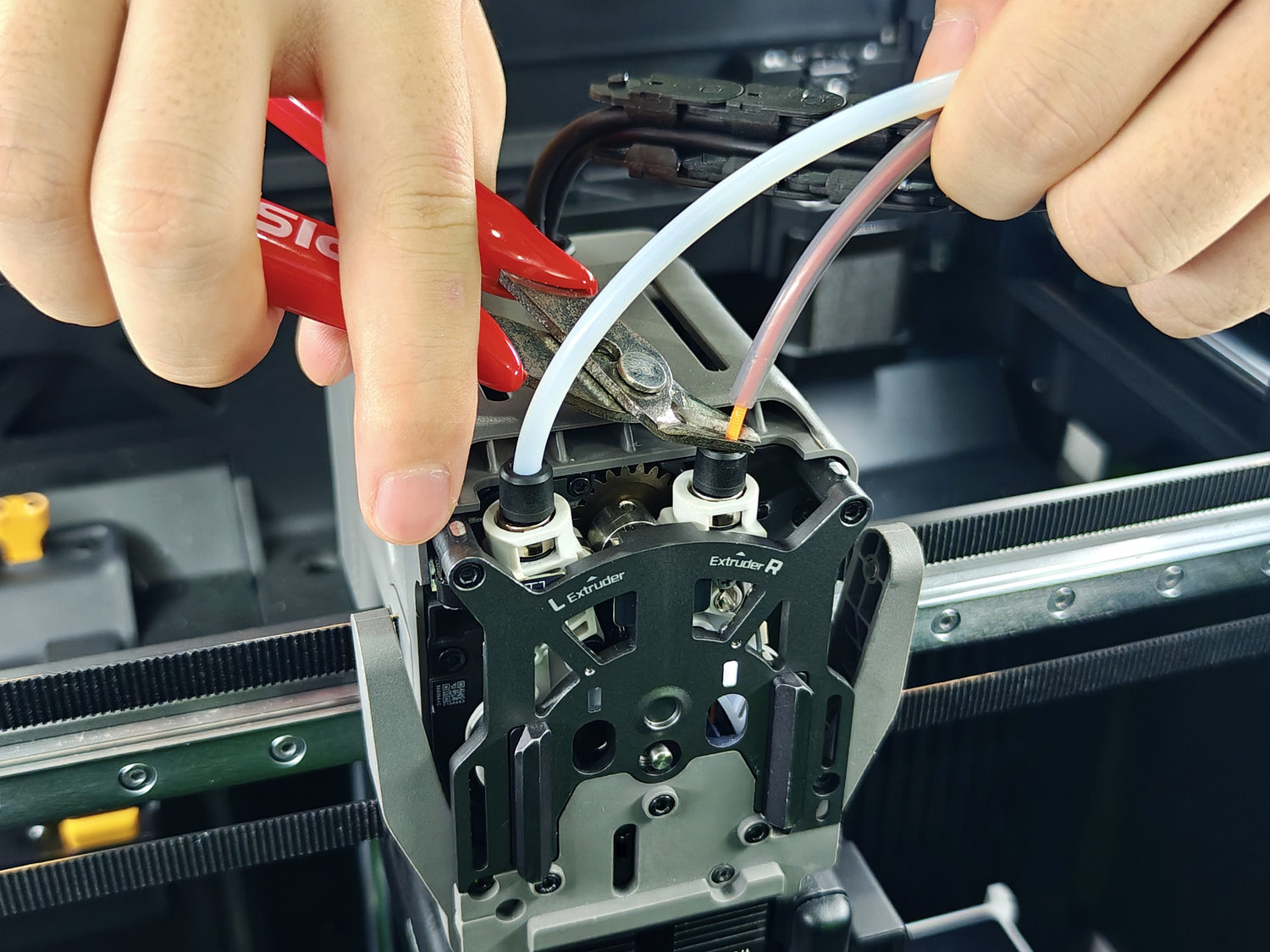

Presione hacia abajo el acoplamiento del tubo PTFE para liberar el tubo, luego corte el filamento para evitar resistencia o enredos durante el proceso de limpieza.

A continuación, consulte la wiki correspondiente para retirar la cubierta frontal del extrusor.

Retiro preliminar del filamento sobrante

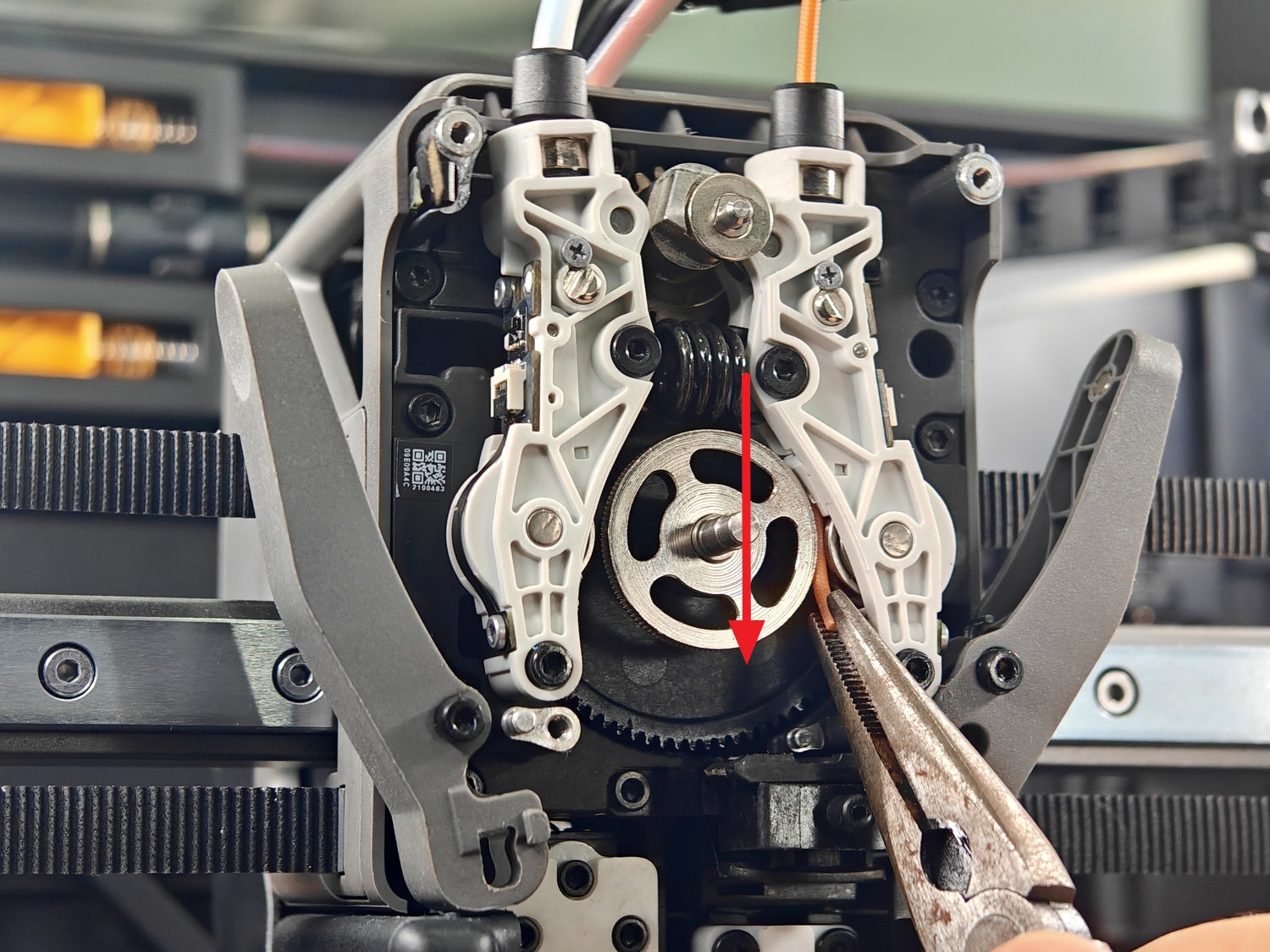

Después de retirar la cubierta frontal, puede realizar una limpieza inicial del filamento sobrante utilizando pinzas de punta fina para tirar del filamento hacia abajo.

Si la cola del filamento sobrante es demasiado corta o el primer intento de limpieza no tiene éxito, se requiere un desmontaje adicional del conjunto del idler para una limpieza exhaustiva.

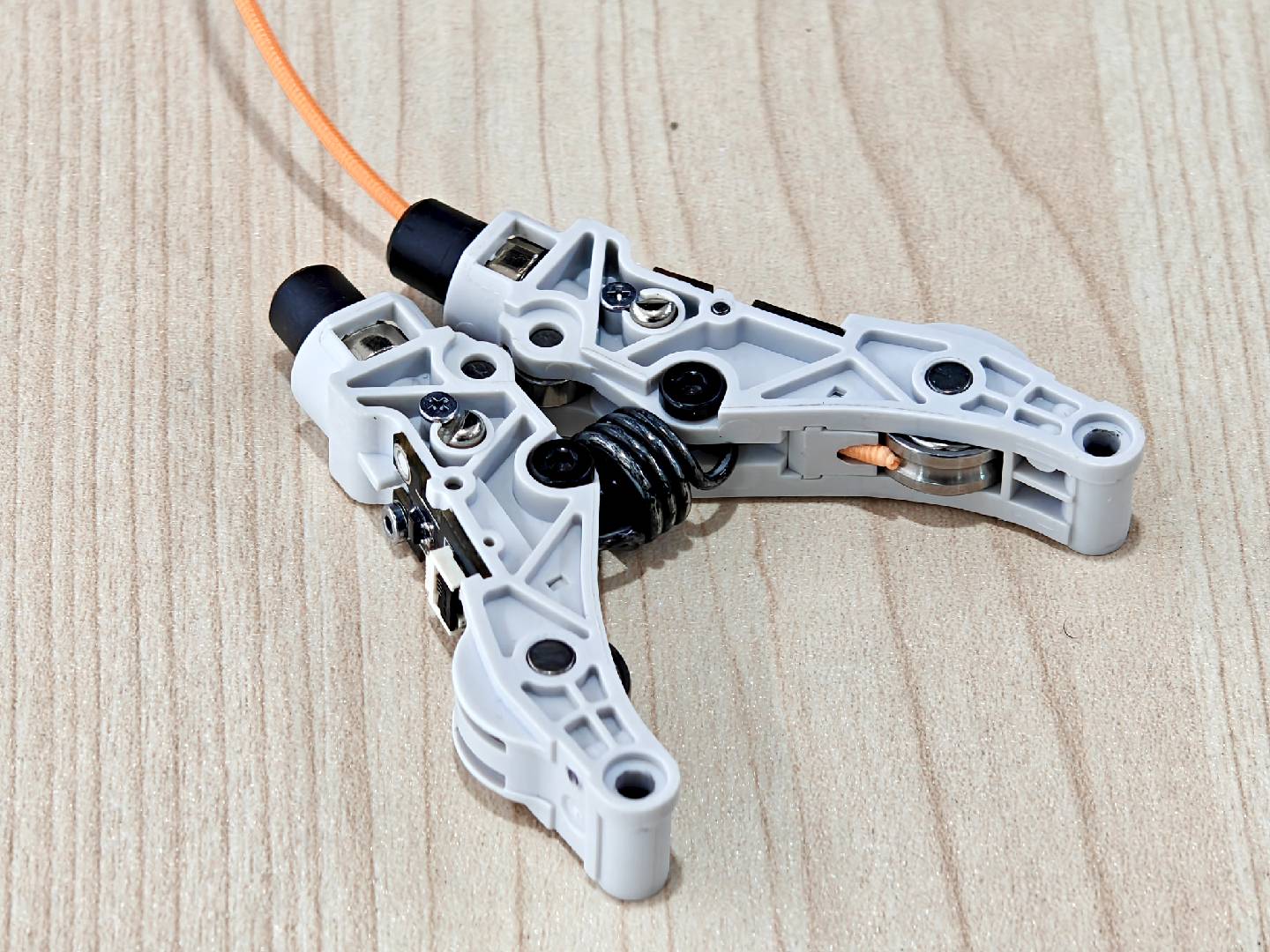

Retirar el conjunto del idler

Para eliminar completamente los residuos internos, debe retirar el conjunto del idler del cabezal. Consulte la wiki correspondiente para retirar el conjunto del idler.

Al retirar el conjunto del idler, asegúrese de manejar con cuidado el cable de cinta interna. Evite tirar excesivamente para prevenir daños en el cable.

Limpiar el conjunto del idler

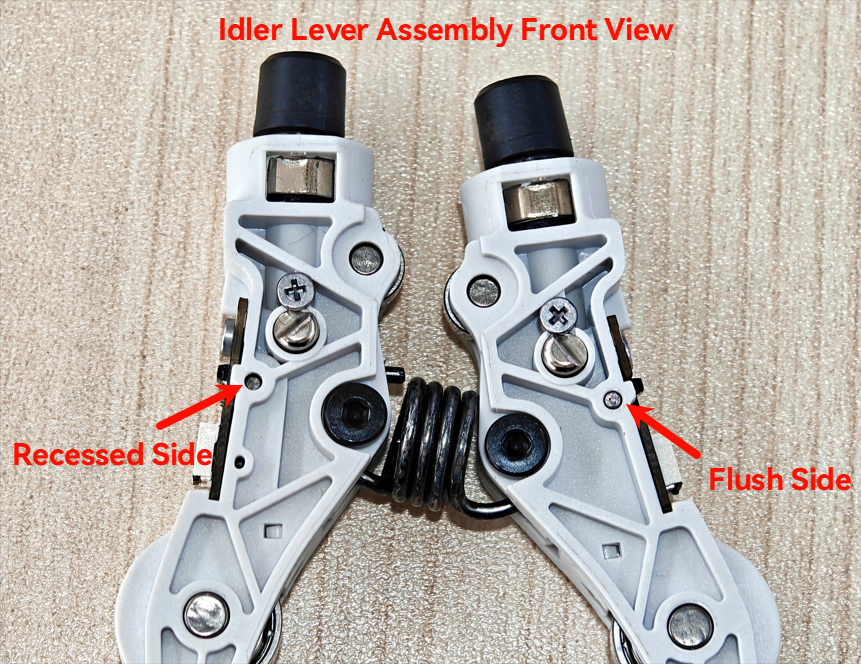

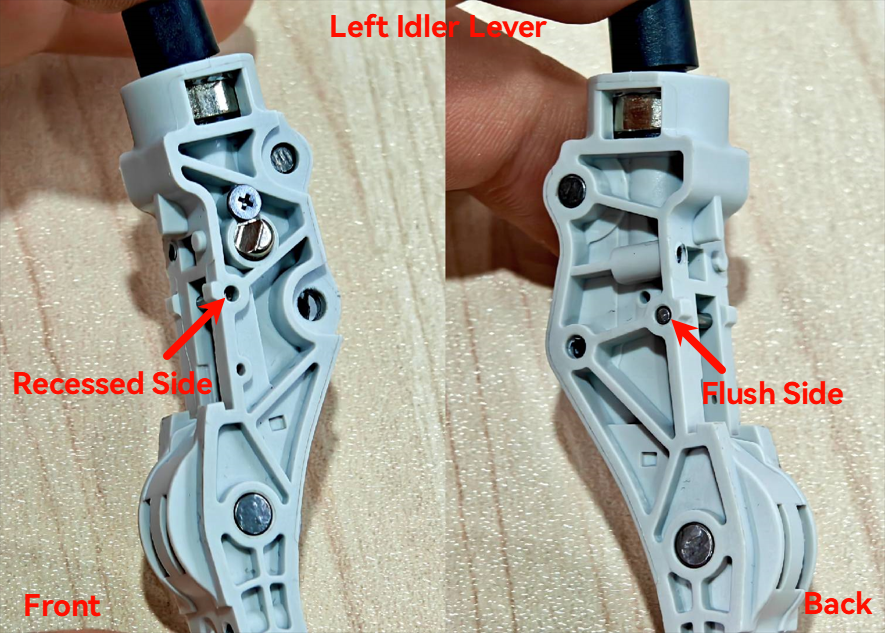

Como se muestra a continuación, cada brazo idler izquierdo y derecho está equipado con un pasador cilíndrico. Un lado del asiento del pasador está acanalado, mientras que el otro lado está alineado con la superficie.

NOTA: En algunas versiones de hardware, la cara frontal del brazo idler puede parecer alineada en ambos lados, mientras que el lado posterior está acanalado. Al retirar el pasador cilíndrico, debe empujarlo desde el lado acanalado hacia el lado alineado.

Tomando como ejemplo el brazo idler izquierdo.

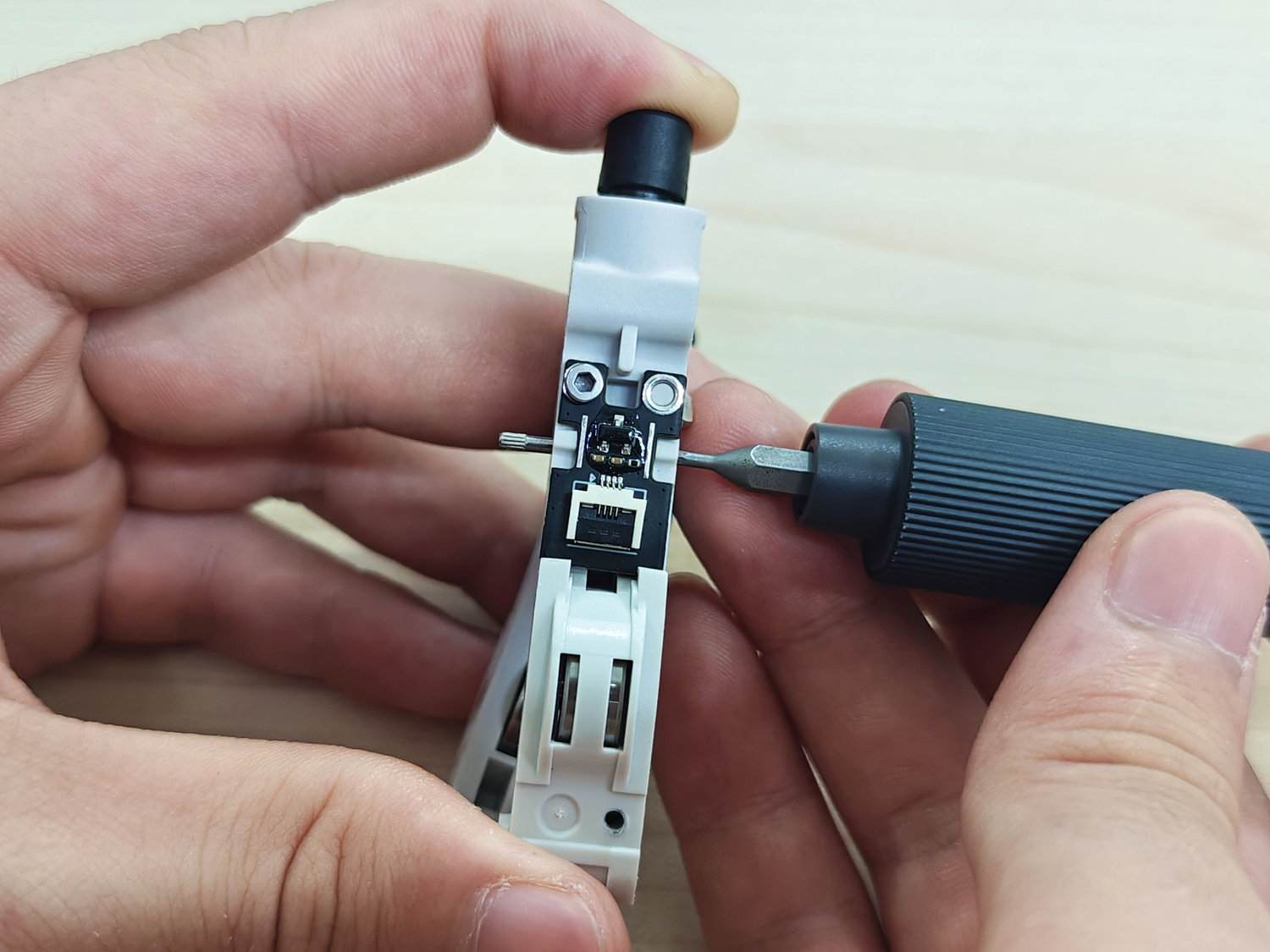

Utilice una llave hexagonal H1.0 (o una herramienta de tamaño adecuado) para empujar el pasador cilíndrico hacia afuera. Nota: El pasador debe empujarse desde el lado acanalado hacia el lado alineado.

Después de empujar el pasador, notará que el pasador del lado alineado tiene una superficie ranurada, que es la característica clave que lo fija al brazo idler.

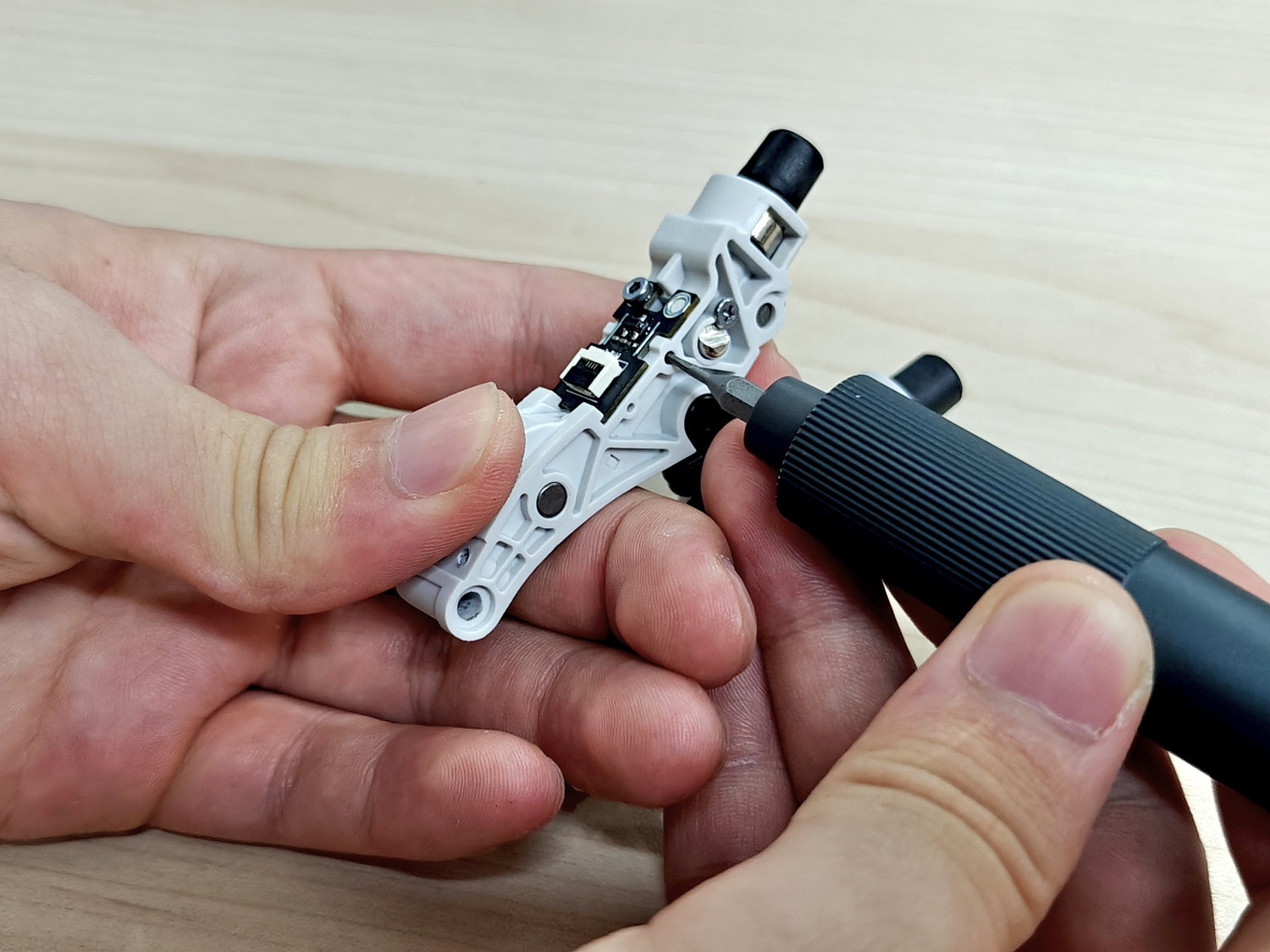

Desenrosque los tornillos de fijación de la placa del sensor Hall y retire cuidadosamente la placa. Durante la retirada, asegúrese de vigilar un resorte de torsión interno, que podría salir y perderse al retirar la placa del sensor Hall.

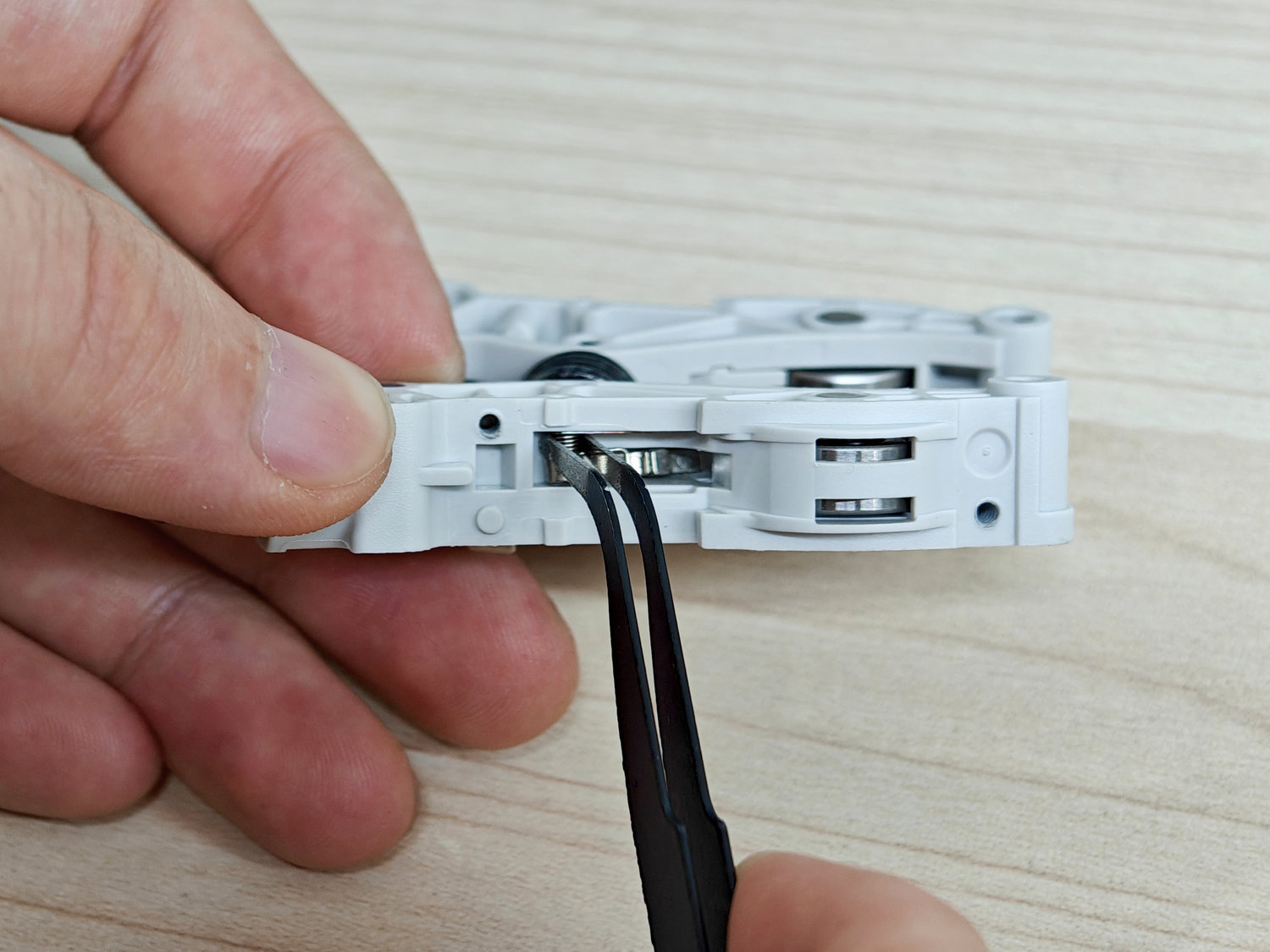

Utilice cuidadosamente las pinzas para retirar el resorte de torsión y el brazo oscilante.

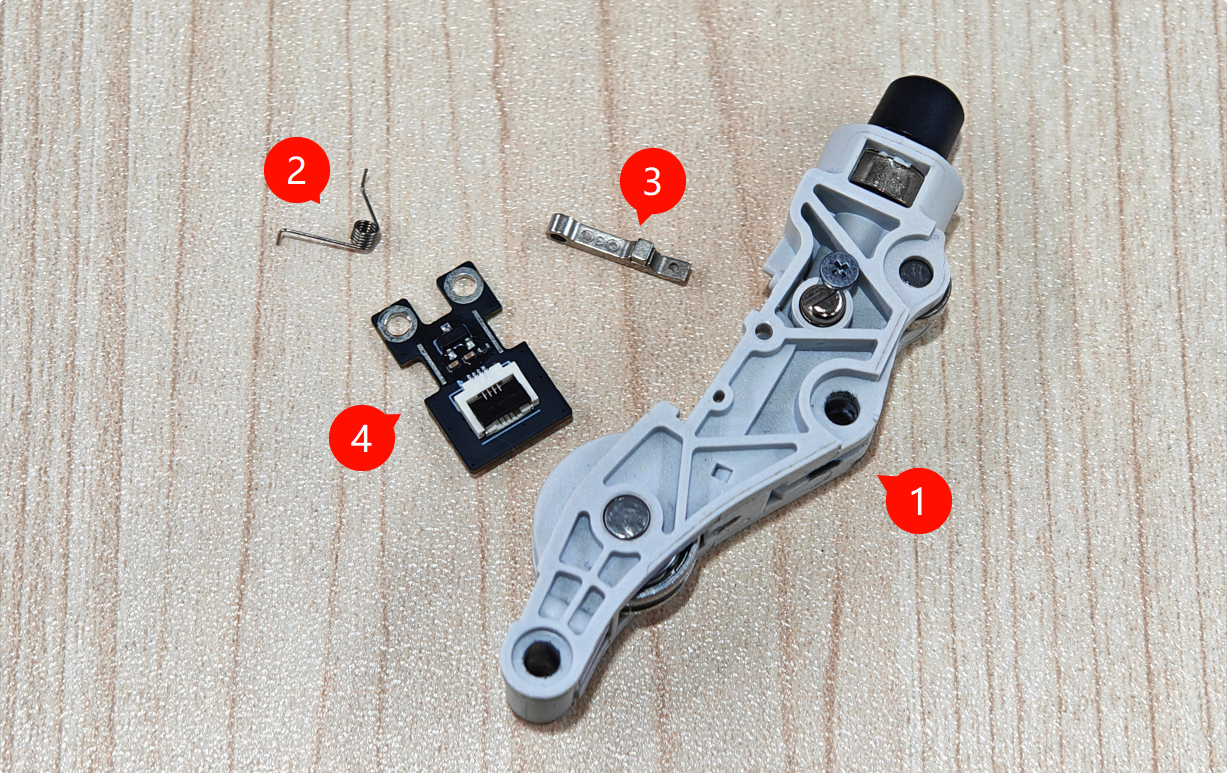

El conjunto completo del brazo idler consta de los siguientes componentes:

1. Cuerpo del brazo idler

2. Resorte de torsión

3. Brazo oscilante

4. Placa del sensor Hall

Nota: Los componentes internos son muy pequeños. Maneje con cuidado durante el desmontaje y montaje para evitar perder piezas. Se recomienda trabajar en un espacio de trabajo limpio y bien iluminado, y preparar un recipiente de almacenamiento para guardar los componentes retirados.

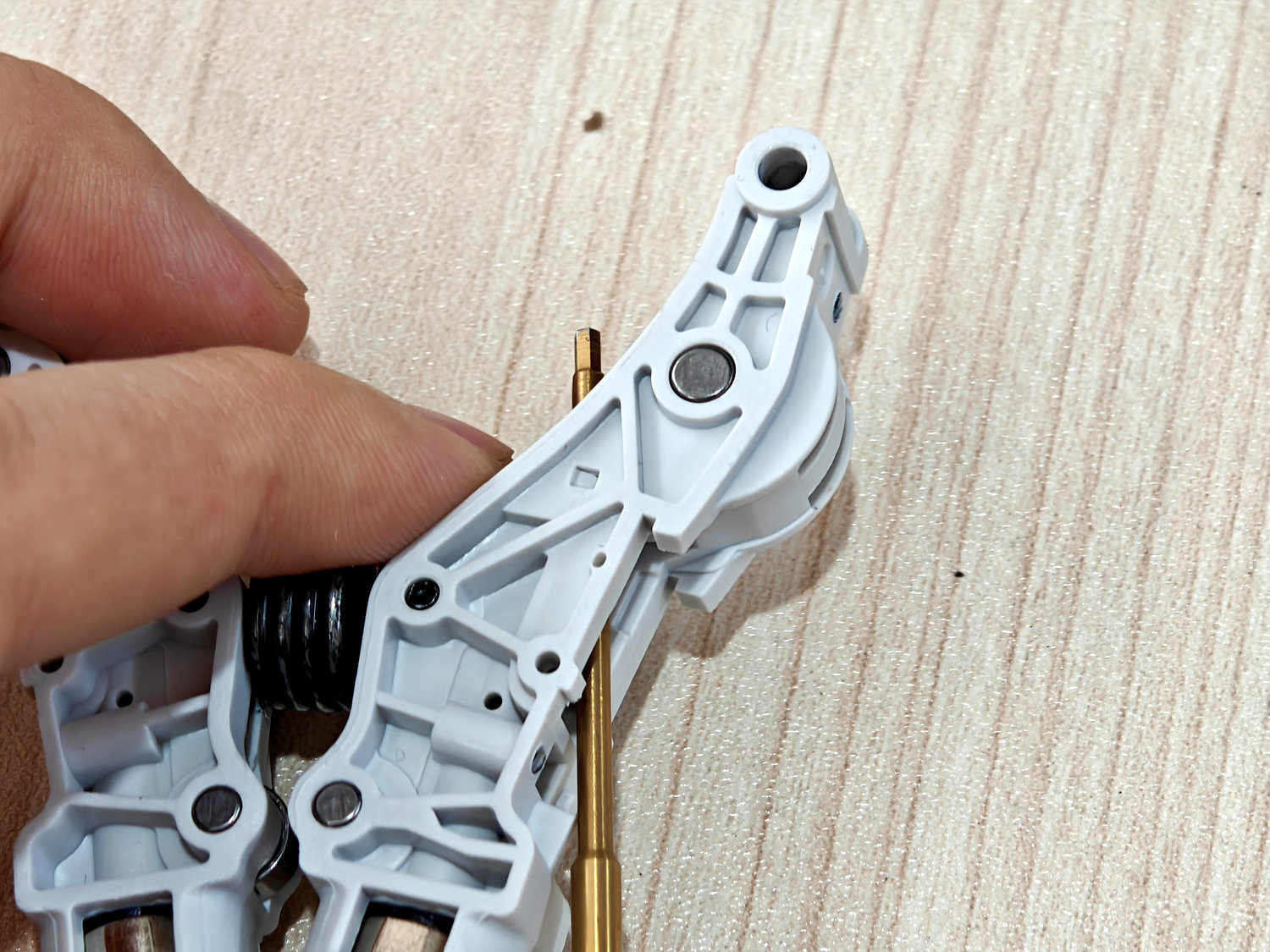

Después de retirar todos los componentes internos, utilice una llave hexagonal H1.5 (o una herramienta de limpieza adecuada) para pasar por el agujero lateral del brazo idler y eliminar completamente cualquier residuo de filamento o bloqueos interiores. Asegúrese de que el paso esté completamente despejado.

Instalar el conjunto del brazo idler

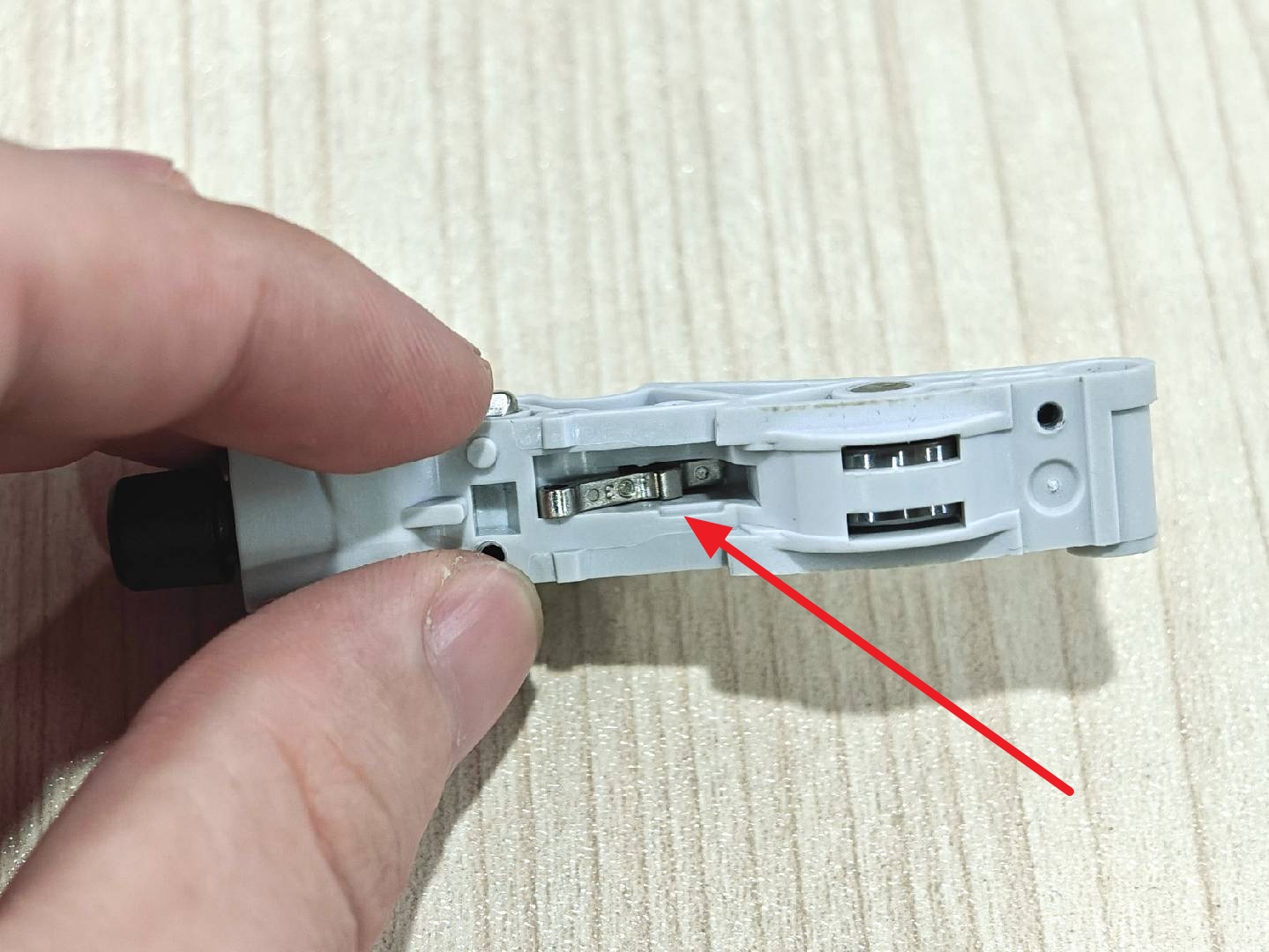

Primero, coloque correctamente el brazo oscilante en la ranura correspondiente del cuerpo del brazo idler.

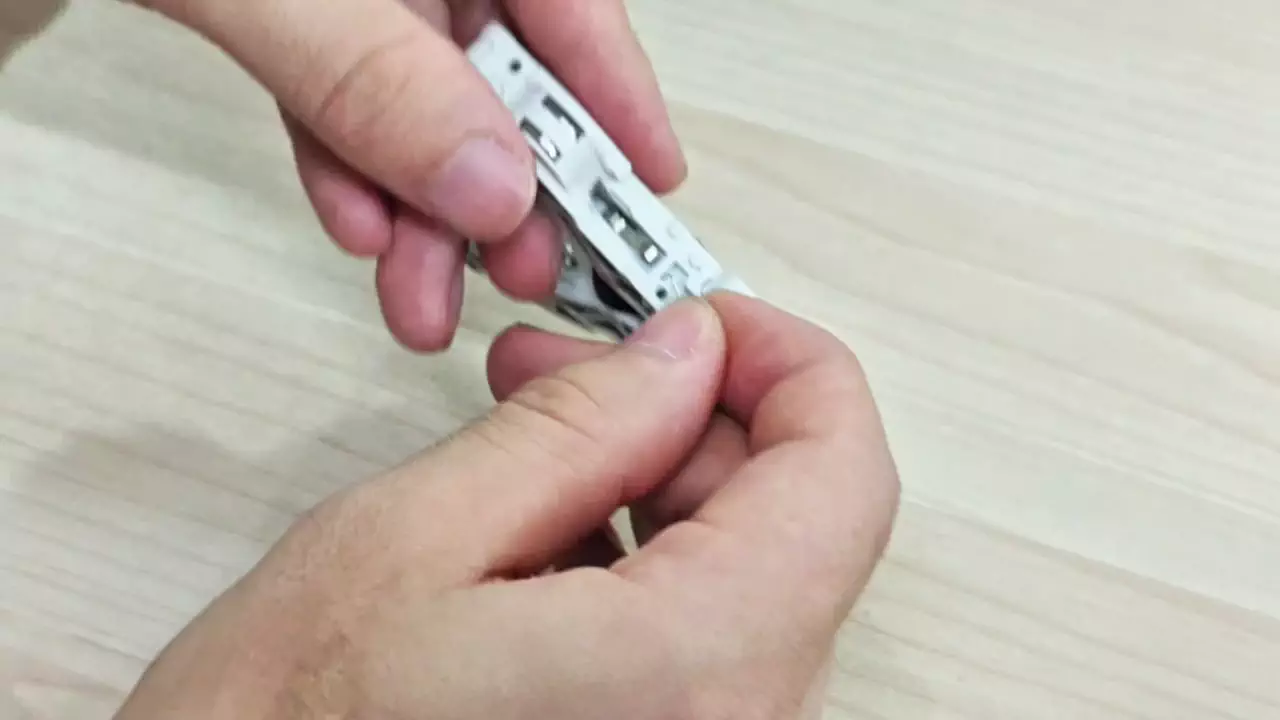

A continuación, instale el resorte de torsión insertando su extremo más largo en la pequeña ranura del lado izquierdo del brazo idler. Una vez asegurado el lado izquierdo en el agujero, gire cuidadosamente el extremo derecho del resorte para que ejerza presión sobre el brazo oscilante. Utilice pinzas para ajustar suavemente las posiciones del resorte y el brazo oscilante para garantizar que estén correctamente enganchados. Este paso requiere paciencia y precisión debido al pequeño tamaño y elasticidad de los componentes.

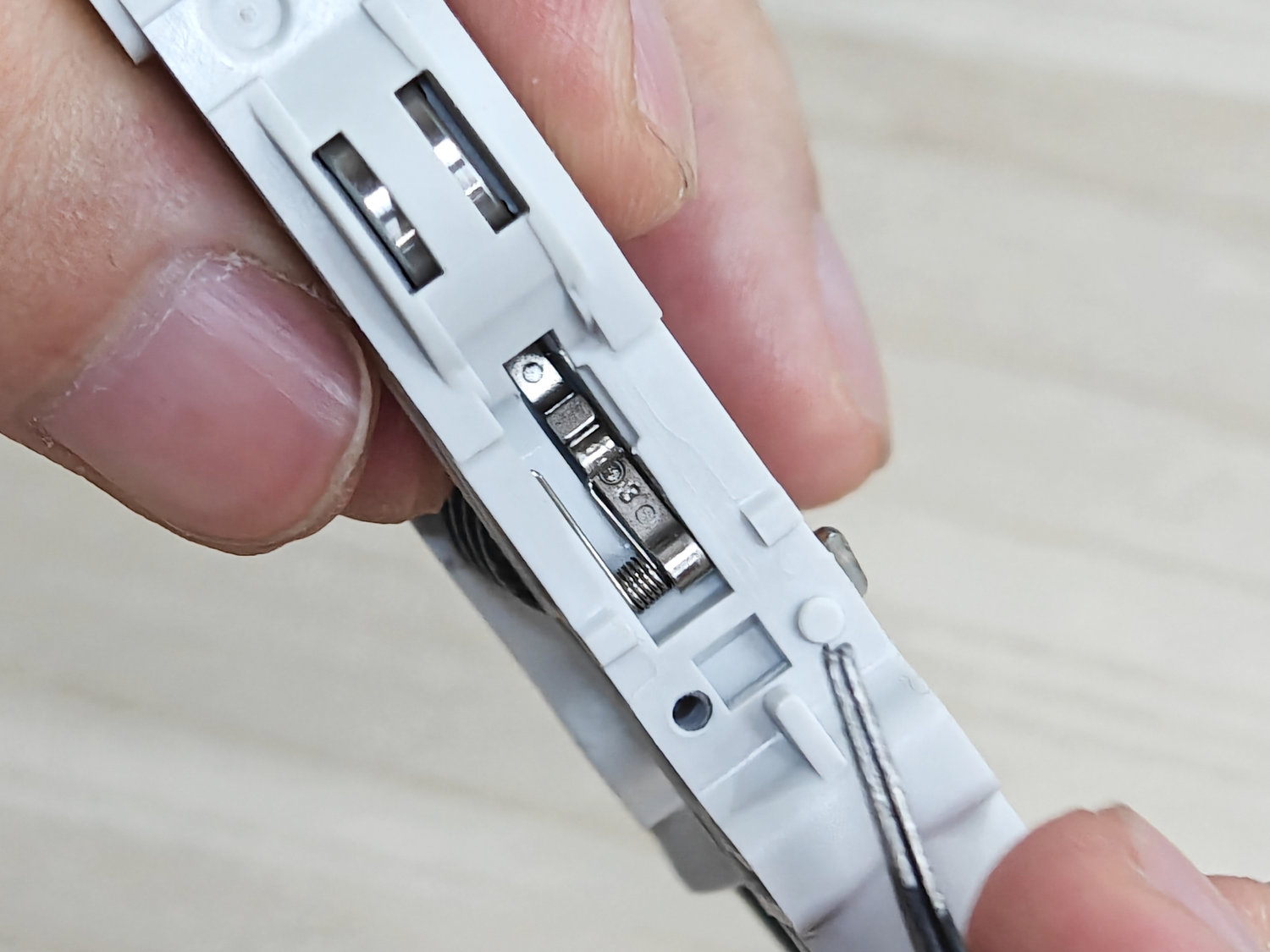

La imagen siguiente muestra la instalación correcta del resorte de torsión y el brazo oscilante.

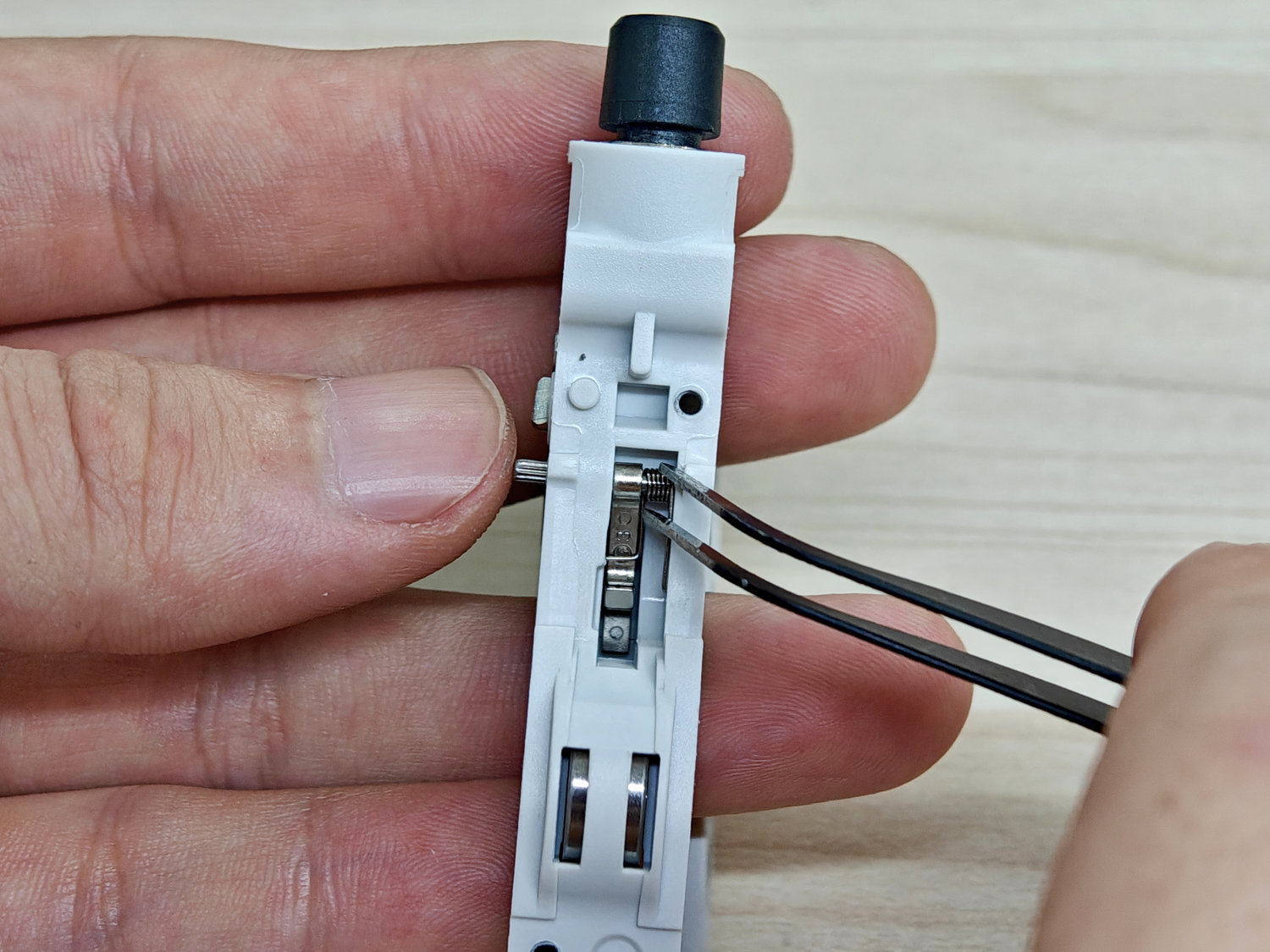

Vuelva a insertar el pasador cilíndrico para fijar el brazo oscilante y el resorte de torsión. Al insertar el pasador, puede utilizar pinzas para sostener suavemente el resorte de torsión y evitar que salga. Observe la dirección de inserción: inserte primero el extremo liso, luego empuje hacia adentro hasta que el pasador esté alineado con la superficie del brazo idler.

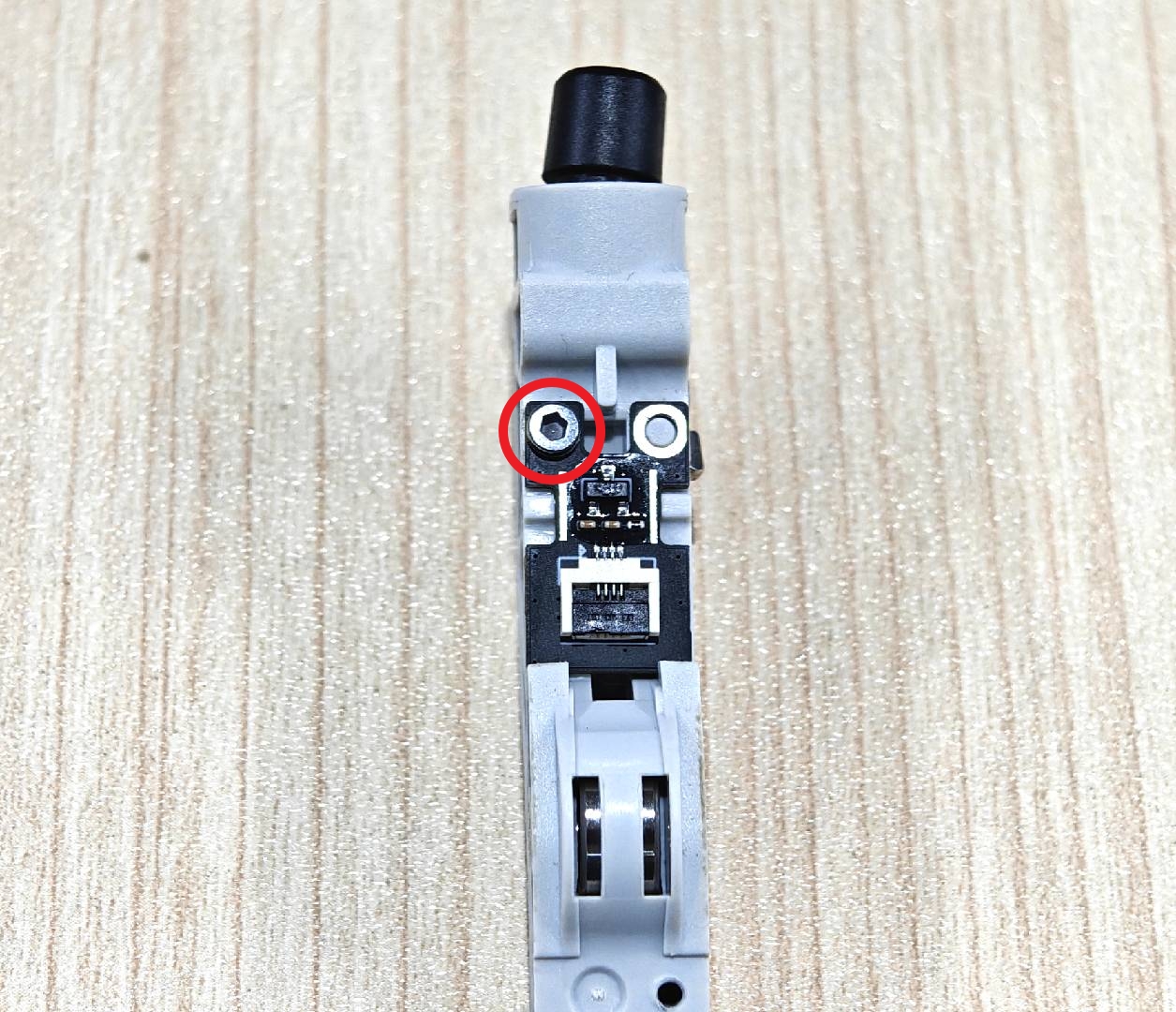

Finalmente, reinstale la placa del sensor Hall y apriete el tornillo de fijación.

Instalar el conjunto del idler

Después de volver a ensamblar el conjunto del brazo idler, reinstálelo en el cabezal.

Consulte la wiki correspondiente para instalar el conjunto del idler.

Instalar la cubierta frontal del extrusor

El paso final es reinstalar la cubierta frontal del extrusor.

Consulte la wiki correspondiente para instalar la cubierta frontal del extrusor.

Prueba funcional

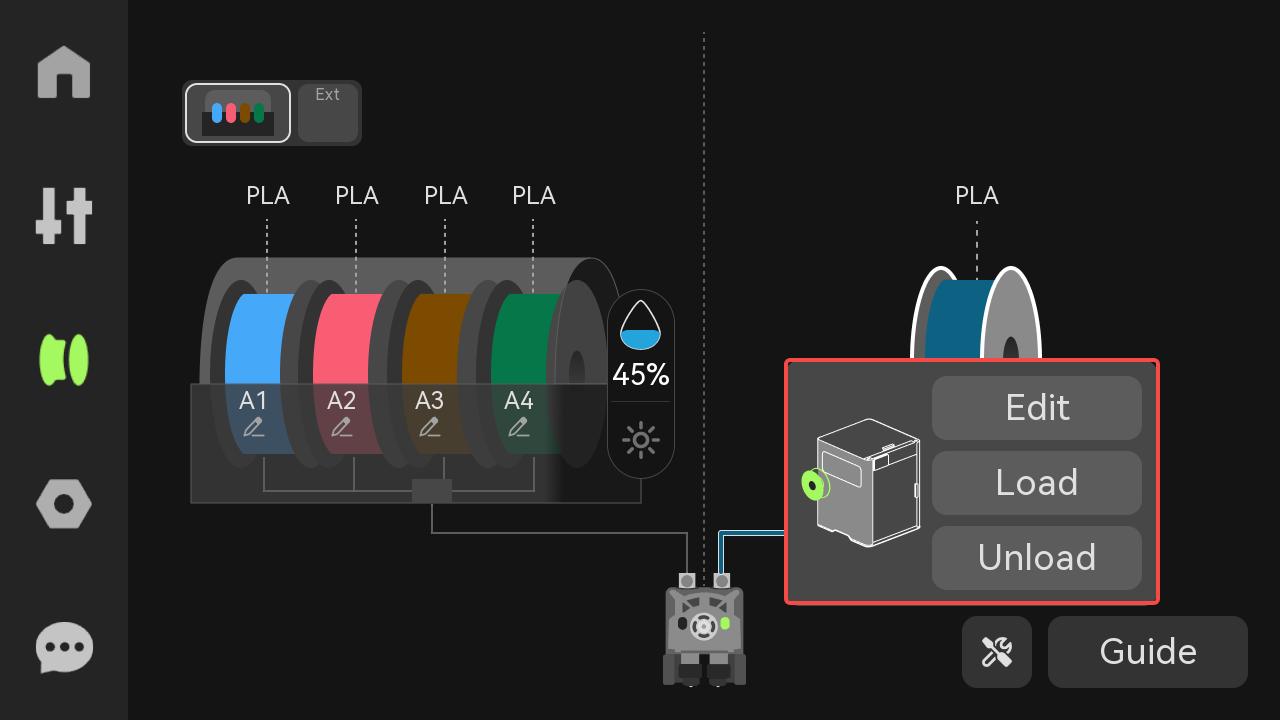

En la pantalla táctil o interfaz de control de la impresora, seleccione la opción "Feed" y observe si la boquilla extruye el filamento de forma normal. Si el filamento fluye suavemente sin anomalías, se considera que la reparación fue exitosa.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
