Componentes de conexión del AMS
Antes de conectar un AMS a su impresora, asegúrese de tener el modelo de AMS compatible y el buffer de filamento según sus necesidades y su impresora. Si está conectando múltiples unidades de AMS, también necesitará el adaptador PTFE tipo 4-en-1 adecuado.
Esta sección presentará los componentes necesarios para la conexión del AMS.
AMS
La serie AMS de Bambu Lab incluye AMS (primera generación), AMS 2 Pro (segunda generación), AMS HT y AMS Lite, diseñados para la serie A1.

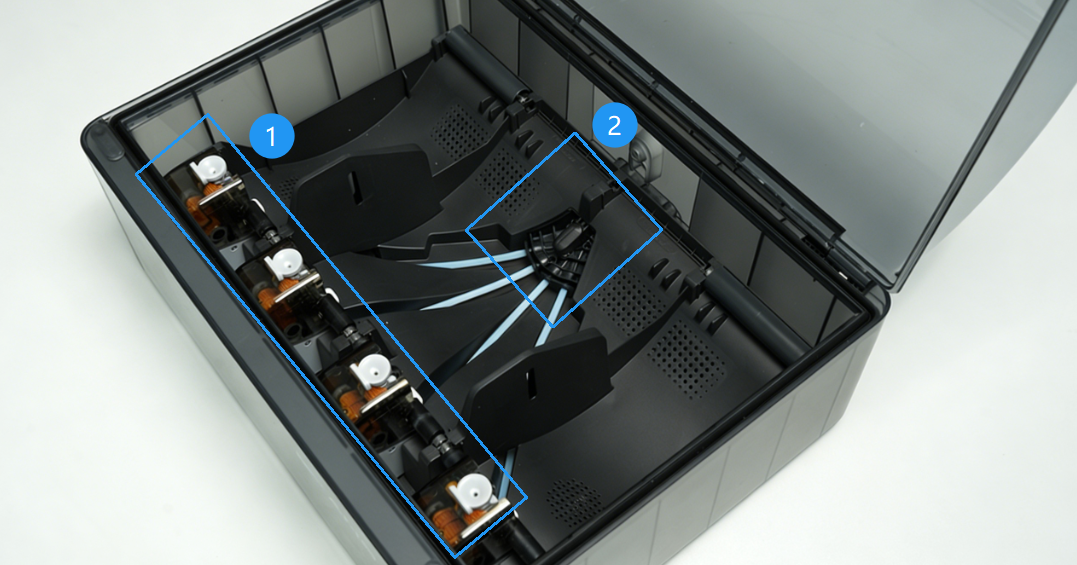

El AMS, AMS 2 Pro y AMS HT (referidos colectivamente como "AMS" a continuación) utilizan un sistema de alimentación de dos etapas. La Unidad de Alimentación interna (véase ① a continuación) empuja el filamento hacia el motor auxiliar (véase ② a continuación), que luego continúa alimentando el filamento hacia el cabezal de la impresora.
Debido a que la velocidad de extrusión del extrusor del cabezal y la velocidad de alimentación del motor auxiliar rara vez coinciden perfectamente, se requiere un buffer de filamento al conectar un AMS a una impresora.

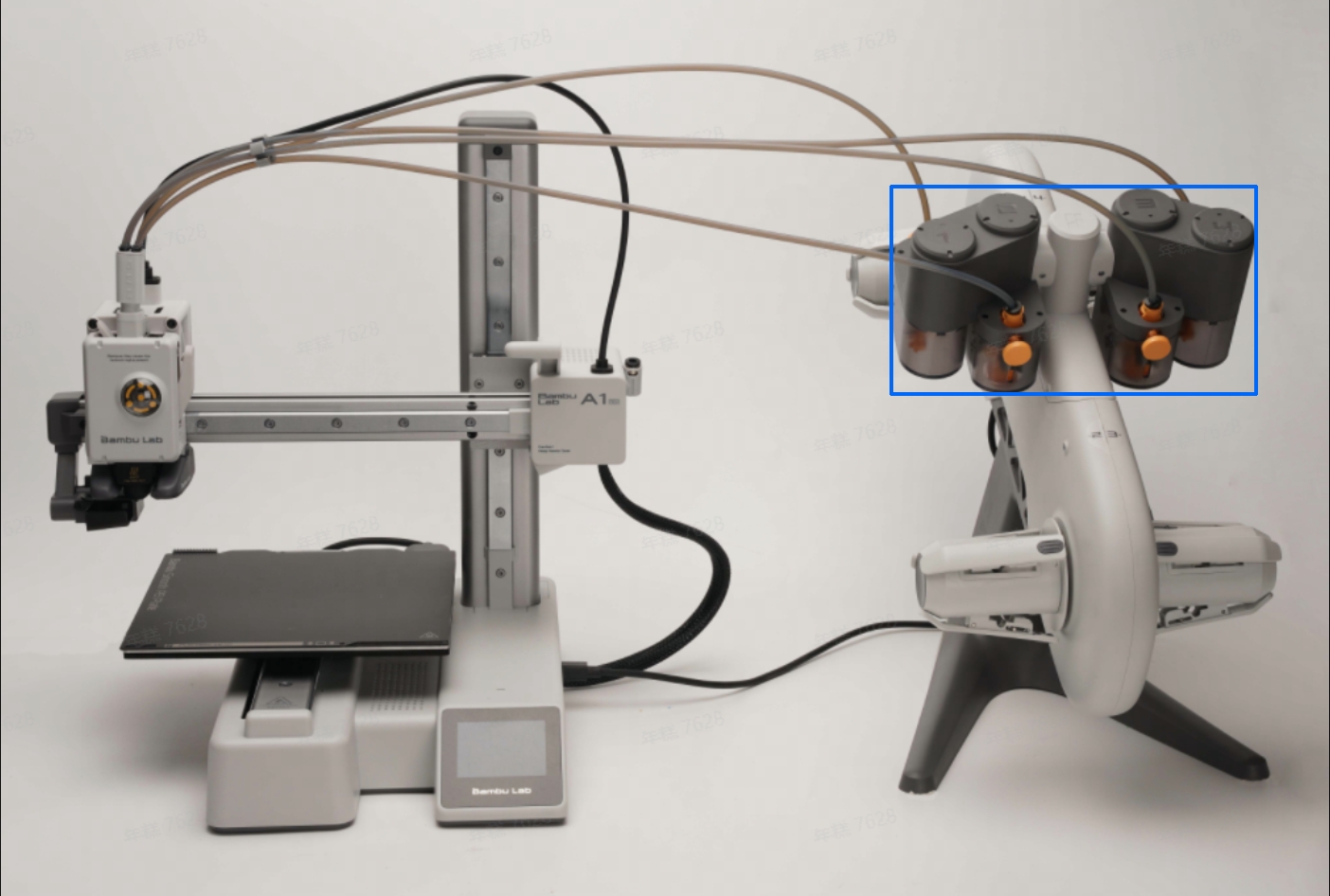

El AMS Lite utiliza un sistema de alimentación de una etapa. La Unidad de Alimentación alimenta el filamento directamente hacia el cabezal, por lo que no se necesita buffer de filamento.
📌 Nota: El AMS Lite solo es compatible con impresoras de la serie A. Cada impresora de la serie A admite solo un AMS Lite.
Buffer de filamento
Introducción:
El buffer de filamento ayuda a alimentar el filamento desde el AMS hacia la impresora ajustando la velocidad de alimentación y detectando enredos de filamento.
Funciona utilizando un deslizador cuya distancia de deslizamiento proporciona una longitud de holgura para el filamento. El AMS ajusta su salida del motor auxiliar según la posición del deslizador, alimentando el filamento a tiempo sin afectar la extrusión del cabezal.
Se requiere un buffer de filamento al conectar un AMS a una impresora.
Tipos:
Diferentes impresoras requieren buffers de filamento diferentes. Consulte la tabla a continuación para encontrar el buffer de filamento compatible con su modelo de impresora.
Adaptador PTFE 4-en-1
Introducción:
El Adaptador PTFE 4-en-1 es un accesorio importante para habilitar múltiples conexiones de AMS en una impresora 3D, permitiendo usar más filamentos en su trabajo de impresión.
Tiene una estructura "cuatro entradas, una salida". El extremo de entrada tiene cuatro agujeros para insertar cuatro tubos PTFE y conectarlos al AMS o a una bobina externa. El extremo de salida tiene un agujero para conectar a la impresora mediante un tubo PTFE.
Tipos:
Existen dos versiones del adaptador PTFE 4-en-1: la versión estándar y la versión dedicada para la serie H2.
Nota:
La impresora H2C requiere el Adaptador PTFE 4-en-1 dedicado para la serie H2, mientras que la P2S y X2D requieren el Adaptador PTFE 4-en-1 estándar. Otros modelos de impresoras pueden usar cualquiera de las versiones según sea necesario.
Guía de conexión del AMS para la serie H2
-
Número máximo de unidades de AMS conectadas: Soporta hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT conectadas simultáneamente.
-
Número máximo de colores: El H2C/H2D es una impresora de doble boquilla. En la configuración más extrema, todas las unidades de AMS 2 Pro/HT conectadas pueden asignarse a una boquilla, mientras que la otra boquilla usa una bobina externa. Esto permite hasta 4×4 + 8×1 + 1 (bobina externa) = 25 colores. El H2S es una impresora de boquilla única, por lo que admite impresión de hasta 24 colores.
-
Accesorios requeridos: El buffer de filamento está integrado — no se requiere compra adicional. Algunas configuraciones requieren un Adaptador PTFE 4-en-1.
El método de conexión para AMS con H2D y H2C es el mismo. Puede ajustarlo según sus necesidades. Para detalles, consulte: Guía de conexión múltiple de AMS + H2C.

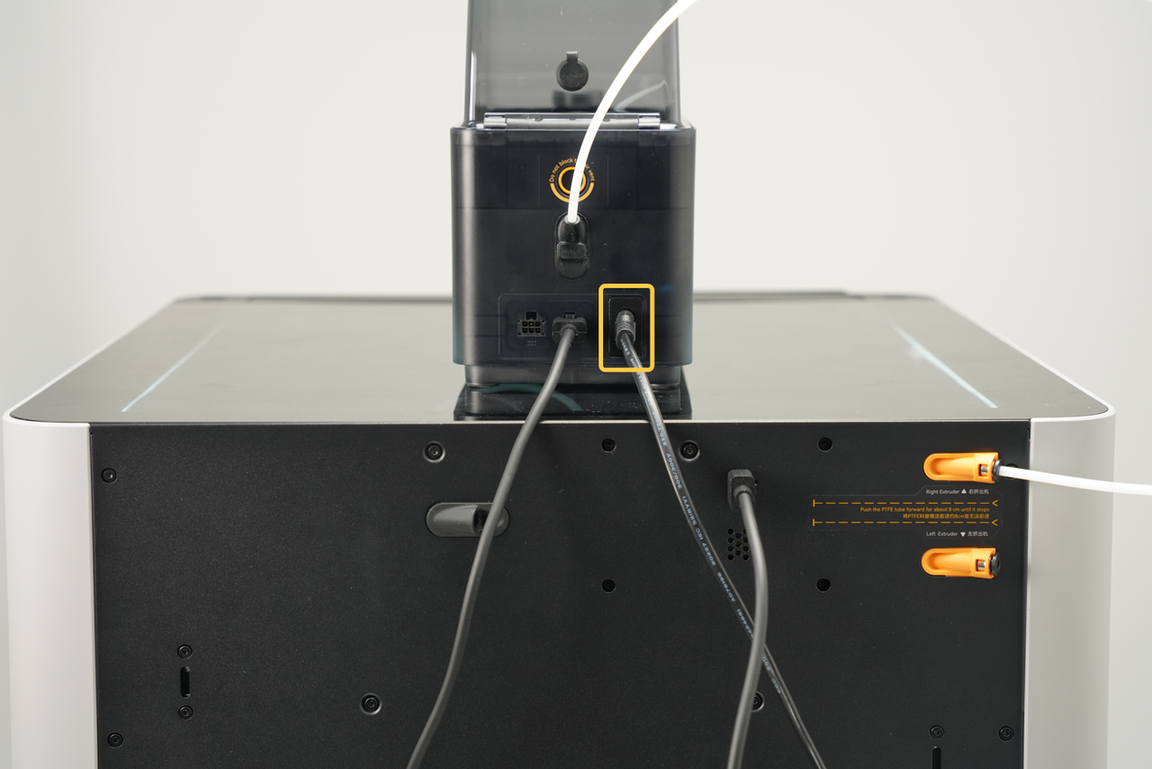

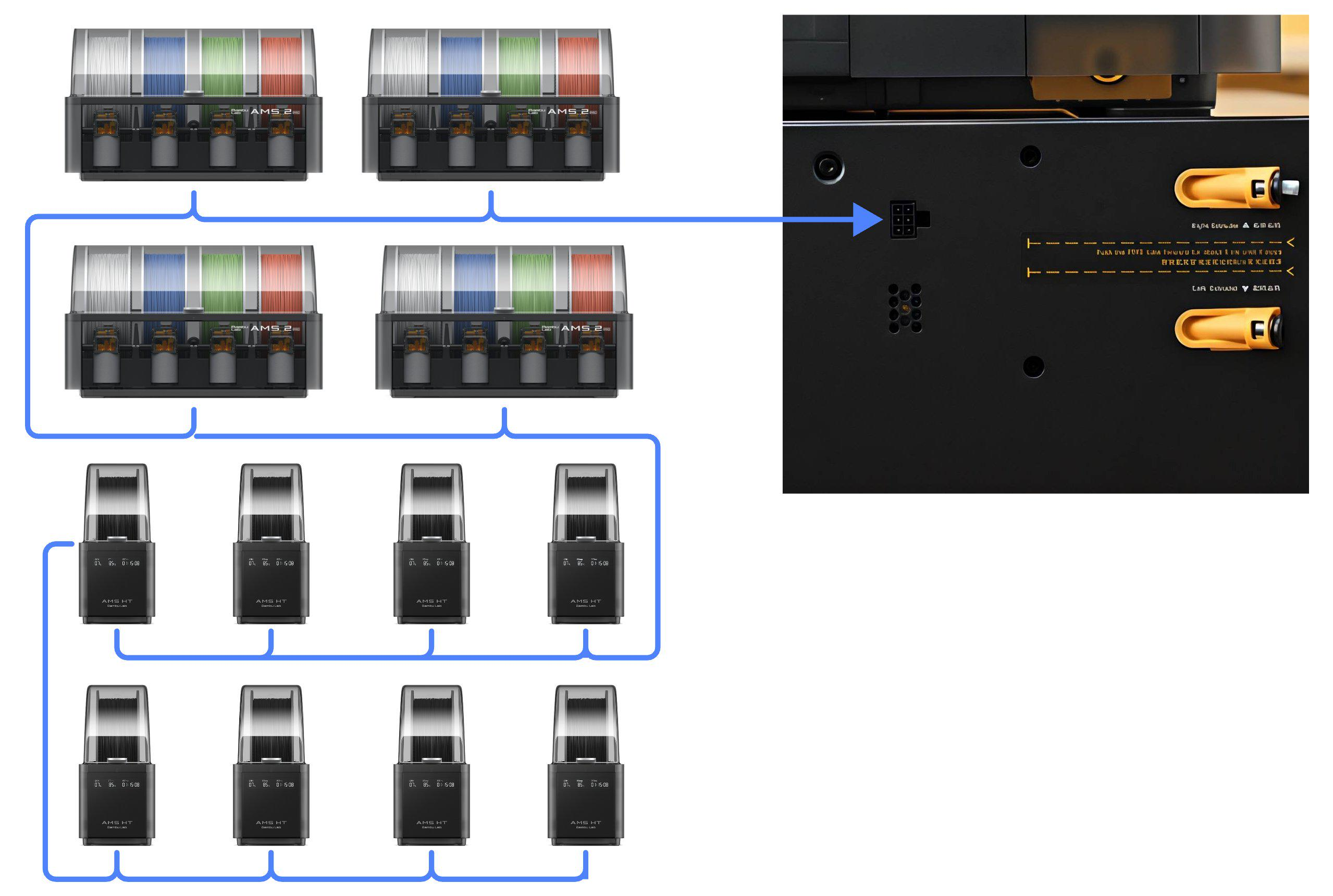

Conexión de cables
Se requieren cables de 6 pines para conectar el AMS a la impresora 3D para alimentación y comunicación — el número de cables depende de cuántas unidades de AMS esté conectando.
Cada AMS tiene dos puertos de 6 pines en la parte trasera, permitiendo conectar en cadena múltiples unidades de AMS.
Nota: Al conectar un AMS 2 Pro o AMS HT, siempre use el cable de 6 pines de nueva versión incluido. Usar un cable de 6 pines del AMS (primera generación) puede causar comunicación inestable entre el AMS y la impresora. El AMS (primera generación) es compatible con el cable de 6 pines de nueva versión.

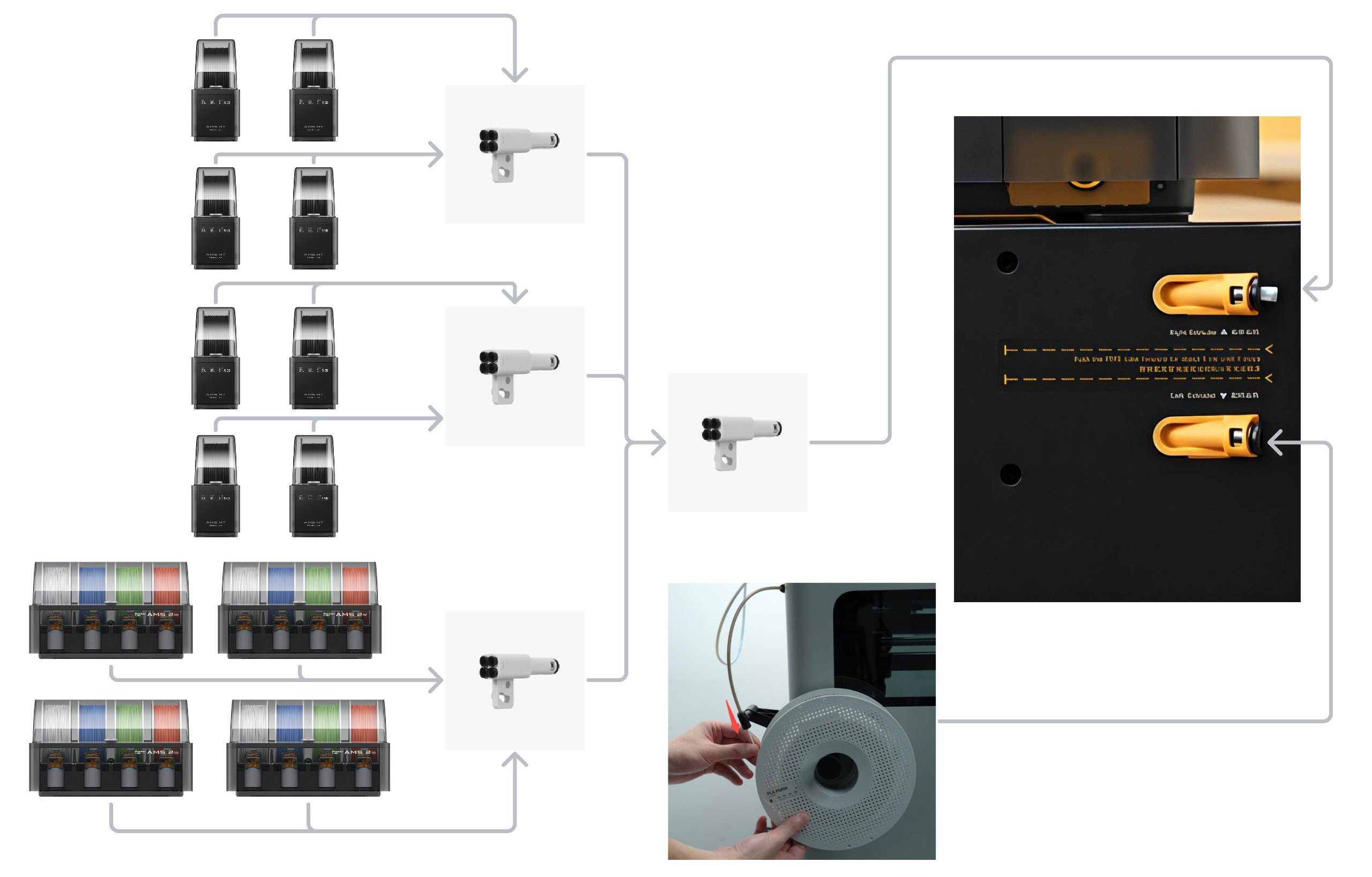

Conexión de tubos PTFE
Al conectar 4 unidades AMS 2 Pro y 8 unidades AMS HT simultáneamente, se requieren adaptadores PTFE 4-en-1 para conectar los tubos PTFE.
El H2C requiere el Adaptador PTFE 4-en-1 dedicado para H2C.

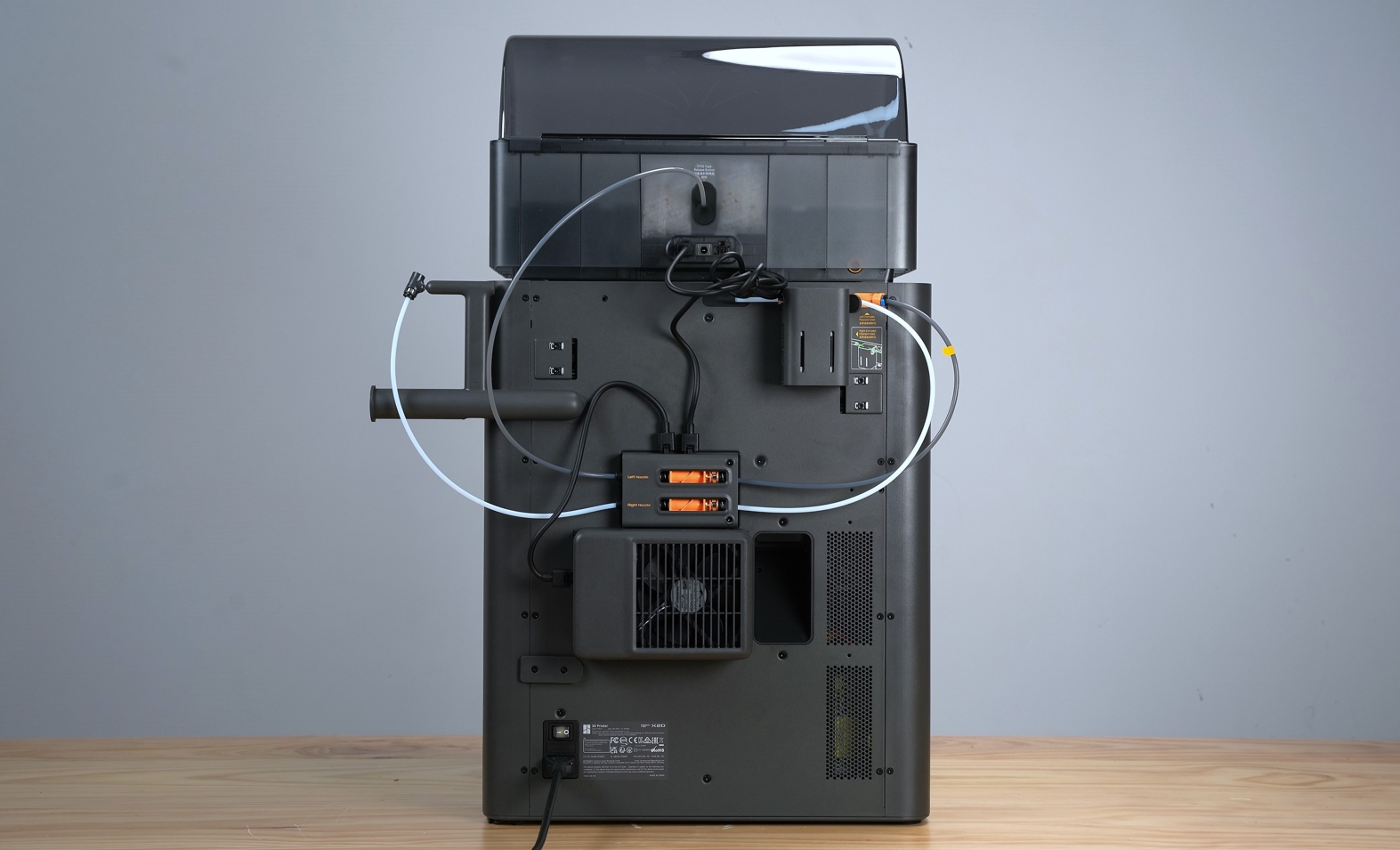

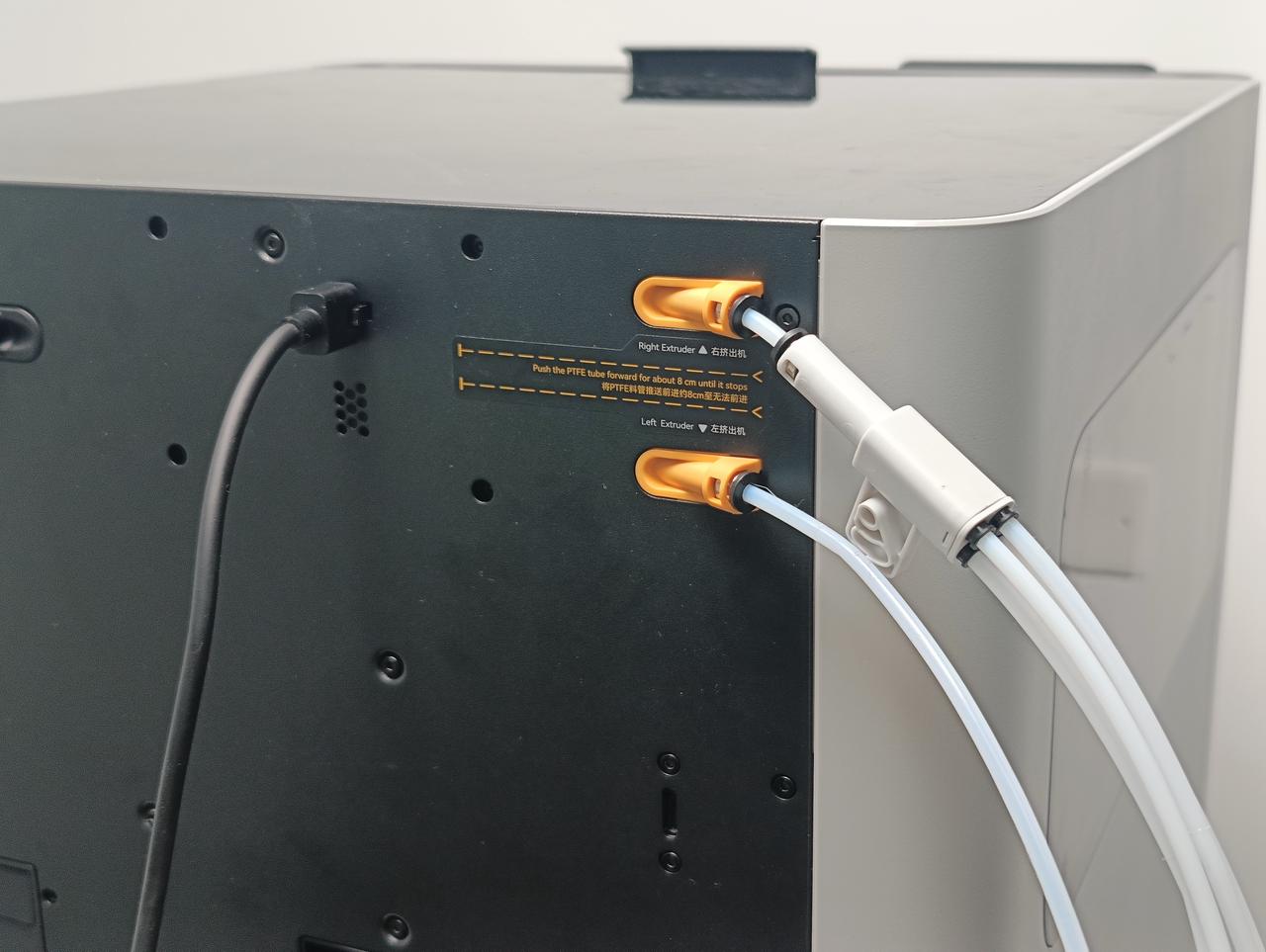

- El buffer de filamento H2D/H2C tiene dos puertos de entrada. Si está usando un AMS más una bobina externa, o dos unidades de AMS simultáneamente, puede conectarlos directamente al buffer sin adaptador PTFE 4-en-1.
Si necesita usar 2 unidades de AMS más una bobina externa, o 3 o más unidades de AMS, debe usar un adaptador PTFE 4-en-1 para ampliar.

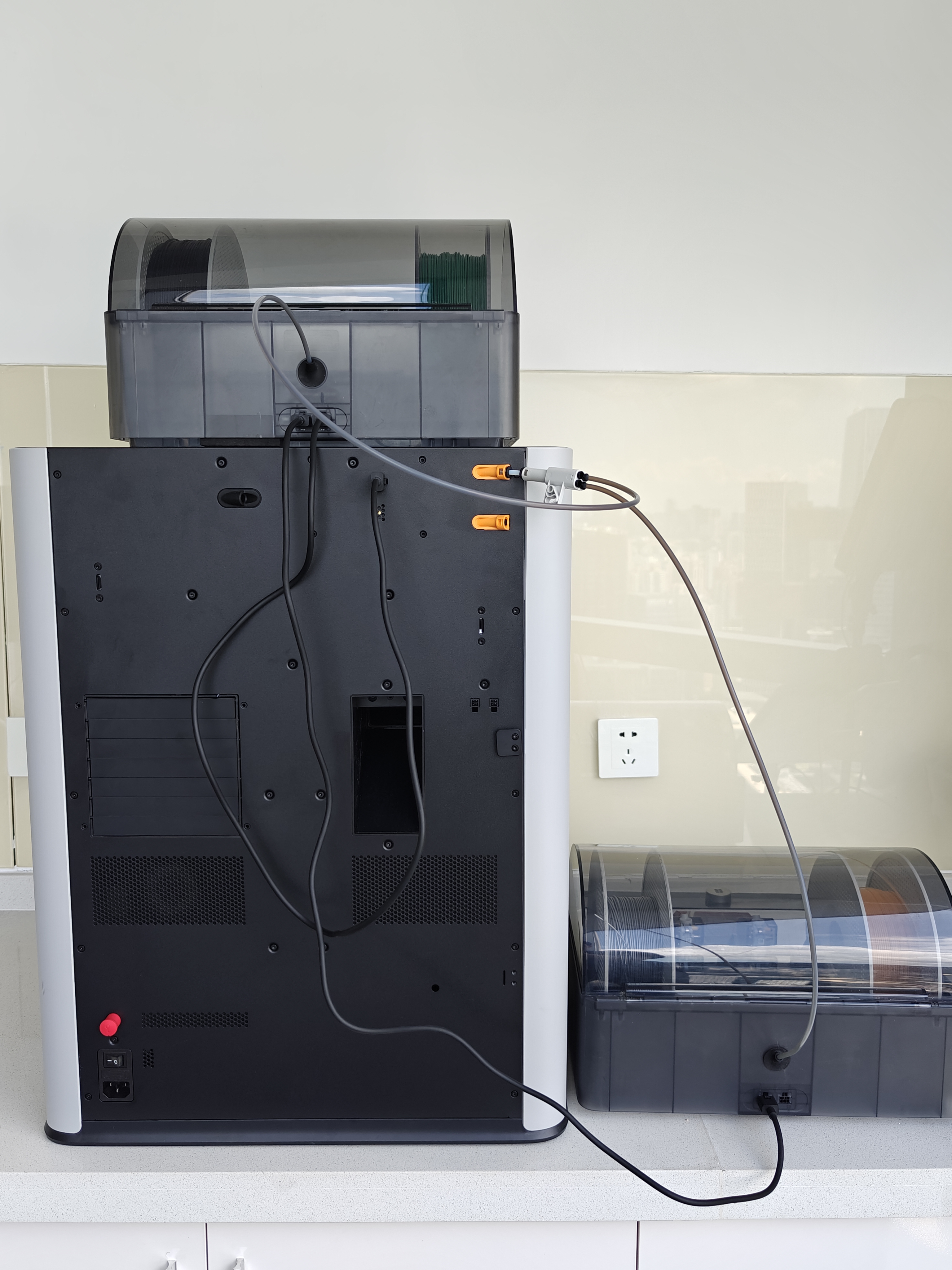

- Al conectar dos unidades de AMS a H2S, también se requiere un adaptador PTFE 4-en-1.

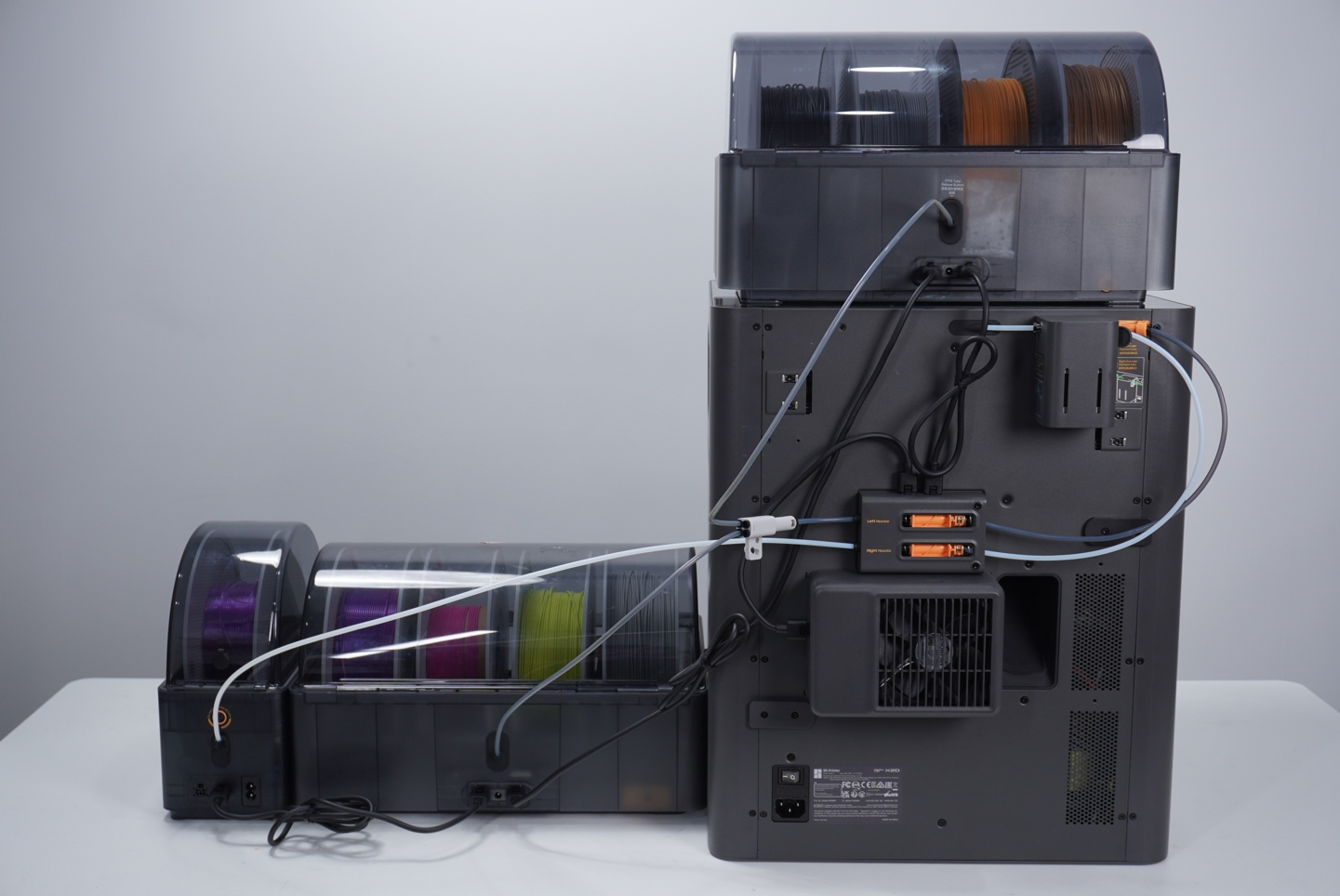

Guía de conexión de impresora X2D
- Conexiones máximas: Soporta hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT simultáneamente.
- Impresión multicolor: Como el X2D es una impresora de doble boquilla, la configuración más extrema puede enrutar todas las unidades de AMS 2 Pro/HT conectadas a una sola boquilla mientras la otra boquilla alimenta desde una bobina externa, permitiendo hasta 4×4+8×1+1 (bobina externa) = 25 colores.
- Accesorio requerido: Escenarios con más de dos unidades de AMS requieren comprar el Adaptador PTFE 4-en-1 II.

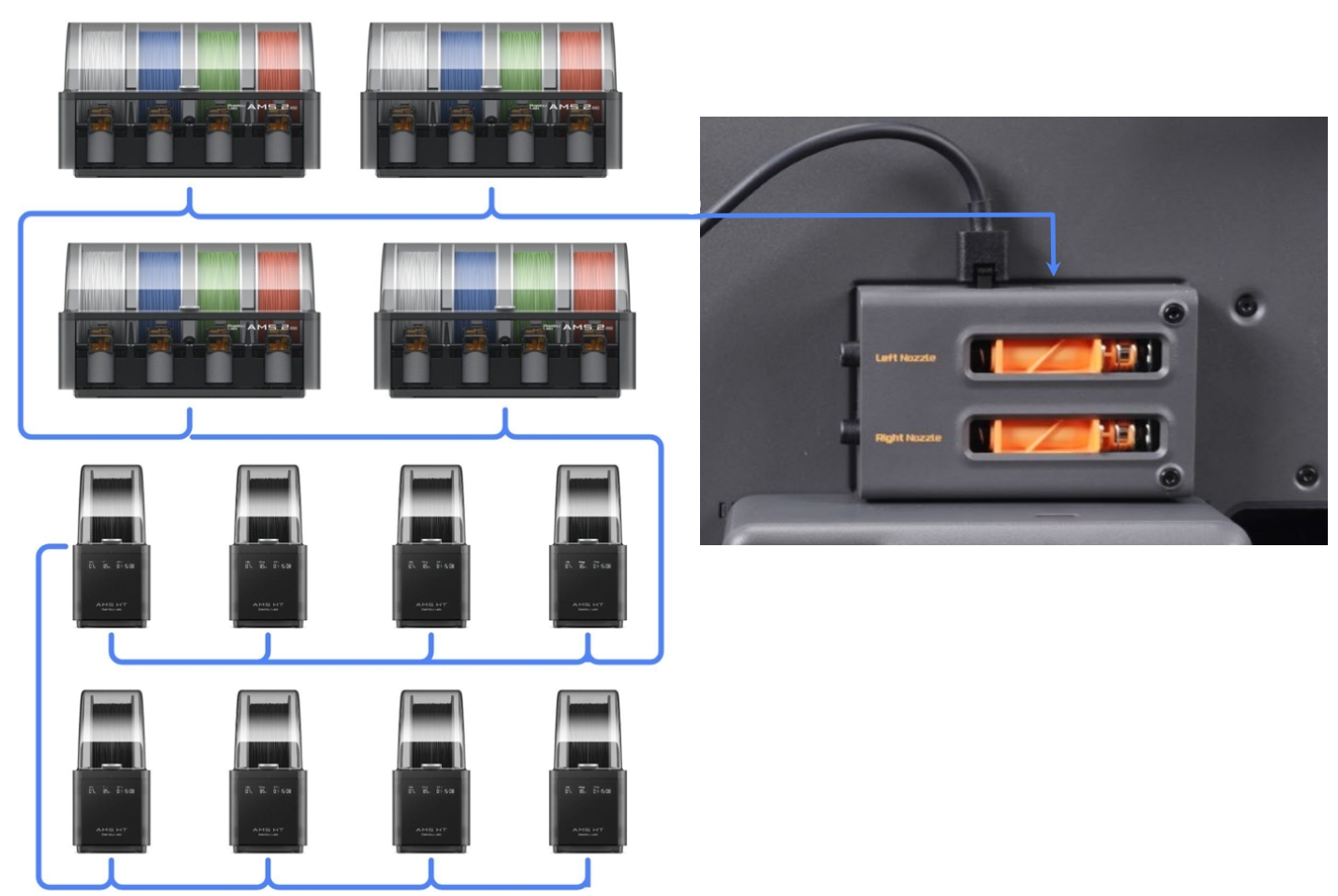

Conexión de cables
Se requieren cables de 6 pines para conectar el AMS a la impresora 3D para alimentación y comunicación — el número de cables depende de cuántas unidades de AMS esté conectando.
Cada AMS tiene dos puertos de 6 pines en la parte trasera, permitiendo conectar en cadena múltiples unidades de AMS.
Nota:
- Al conectar un AMS 2 Pro o AMS HT, siempre use el cable de 6 pines de nueva versión incluido. Usar un cable de 6 pines del AMS (primera generación) puede causar comunicación inestable entre el AMS y la impresora. El AMS (primera generación) es compatible con el cable de 6 pines de nueva versión.
- Si el X2D no está conectado a un ventilador de extracción externo, cualquiera de los dos puertos de 6 pines del buffer puede usarse para las unidades de AMS.

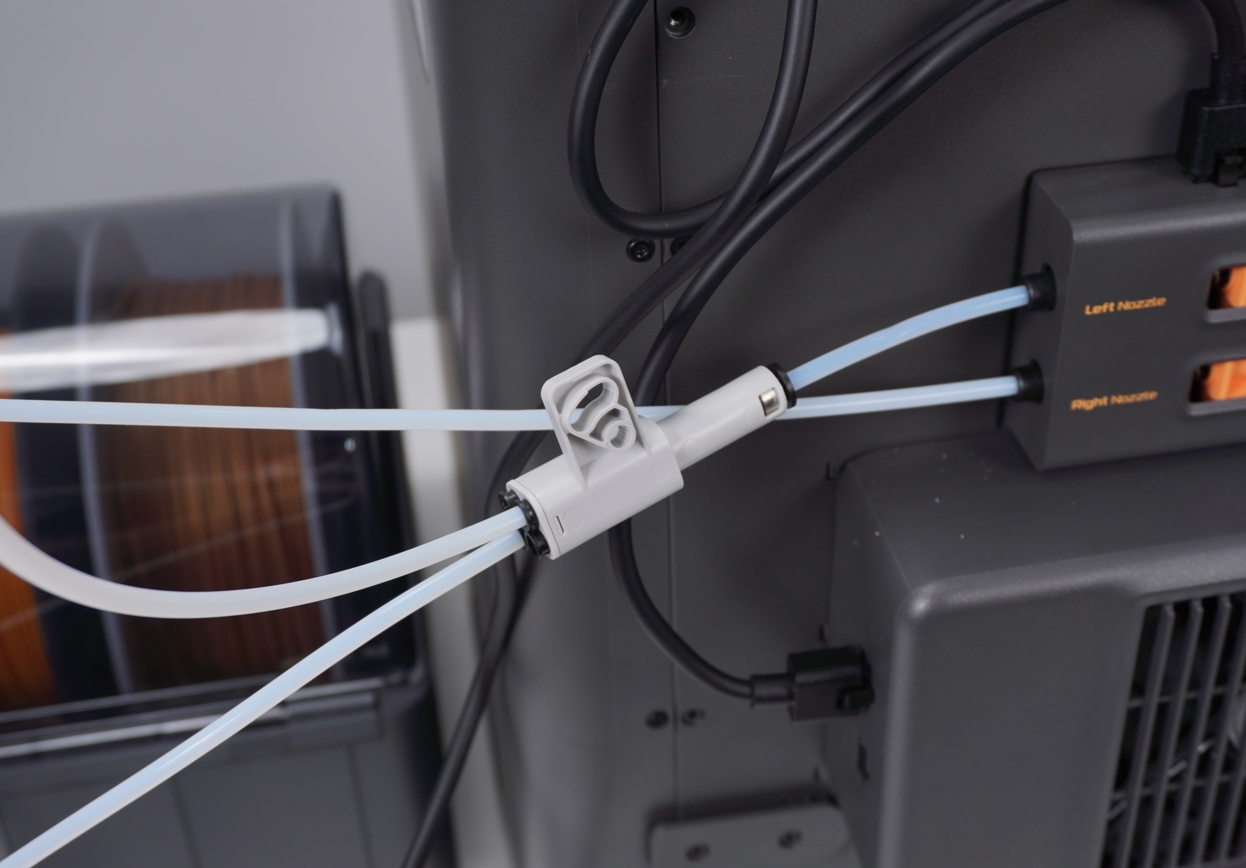

Conexión de tubos PTFE
- Conexiones máximas: 4 AMS 2 Pro + 8 AMS HT + bobina externa
- El buffer del X2D tiene dos entradas de filamento. Si usa solo un AMS más una bobina externa, o dos unidades de AMS, no se necesita adaptador PTFE 4-en-1; conéctelo directamente al buffer.
- Para usar 2 unidades de AMS más una bobina externa, o 3 o más unidades de AMS, se requiere un adaptador PTFE 4-en-1.
Advertencia: Un buffer debe estar entre la impresora y cada AMS. Al usar múltiples unidades de AMS, instale el adaptador PTFE 4-en-1 entre el AMS y el buffer; nunca invierta la conexión.
Guía de conexión de impresora X1/P
Se usa el P2S como ejemplo en esta sección. El método de conexión para X1/P1 es similar al del P2S.
-
Número máximo de unidades de AMS conectadas:
- El P2S soporta hasta 4 unidades AMS 2 Pro y 4 unidades AMS HT simultáneamente — 8 unidades en total con 20 ranuras.
- El X1/P1 soporta hasta 4 unidades AMS 2 Pro o 4 unidades AMS HT — 4 unidades en total.
-
Accesorios requeridos:
-
El P2S Combo incluye un buffer de filamento — no se requiere compra adicional.
-
Al emparejar un P2S independiente con un AMS independiente, también debe comprar un Buffer de filamento P2S.
-

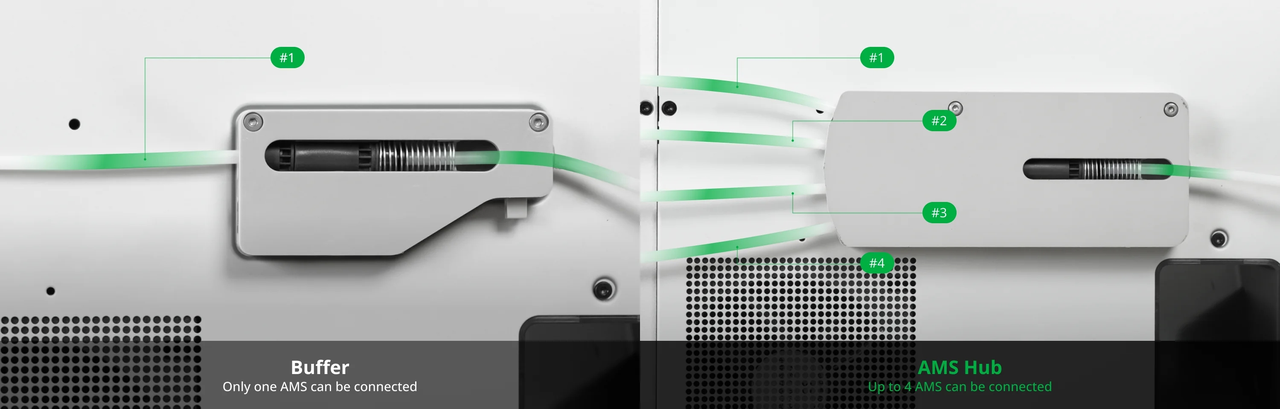

Al conectar 1 AMS a la impresora de la serie X1/P1, debe comprar por separado un Buffer de filamento, un Acoplador de tubo PTFE y un Cable de 4 pines.
-
Al conectar 2 o más unidades AMS a la X1/P1, debe comprar por separado un Hub AMS, un Acoplador de tubo PTFE y un Cable de 4 pines.
-
Algunas configuraciones requieren un Adaptador PTFE 4-en-1.

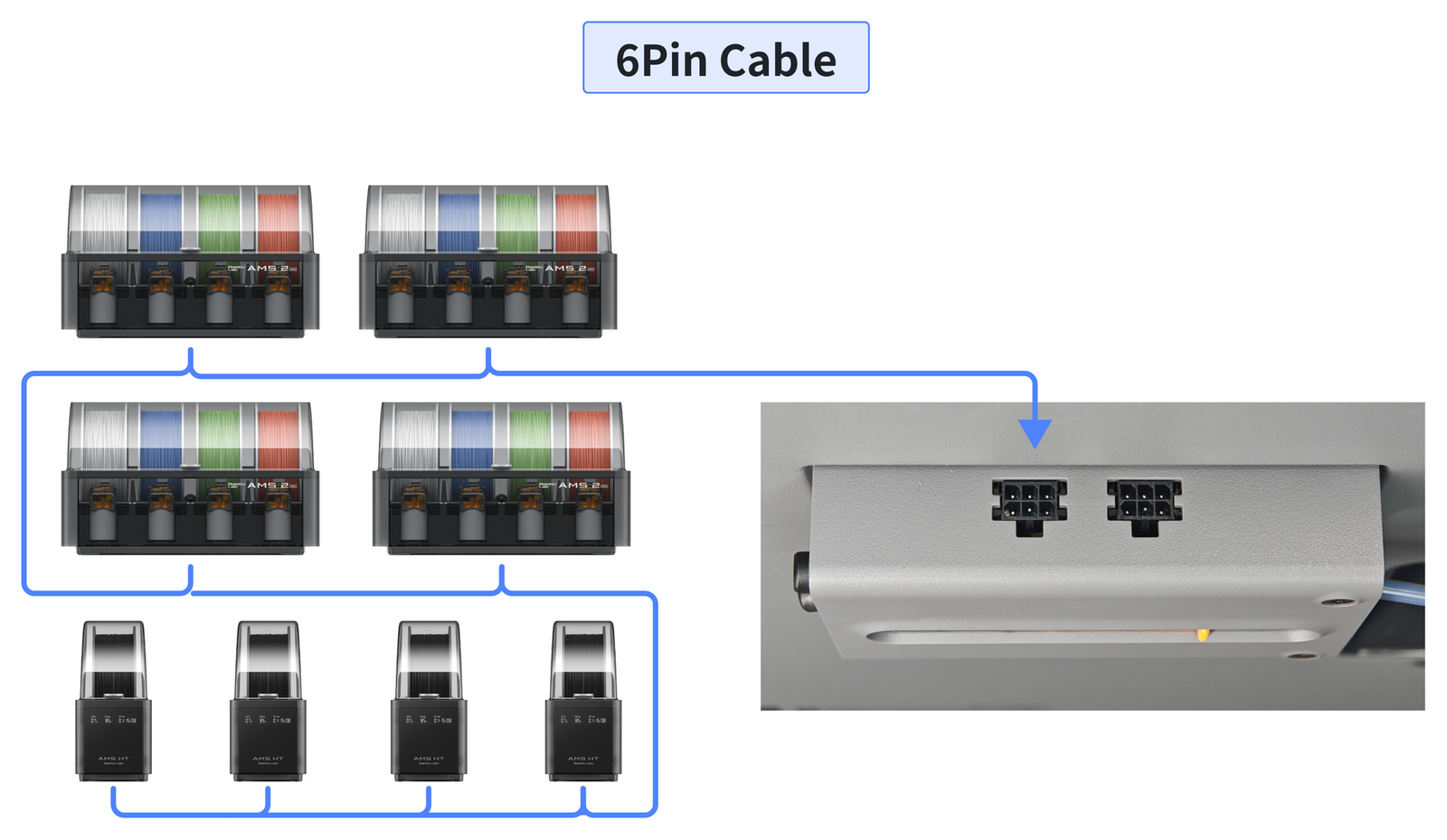

Conexión de cables
Se requieren cables de 6 pines para conectar el AMS a la impresora 3D para alimentación y comunicación — el número de cables depende de cuántas unidades AMS esté conectando.
Cada AMS tiene dos puertos de 6 pines en la parte trasera, lo que permite conectar múltiples unidades AMS en cadena.
Nota:
Al conectar un AMS 2 Pro o AMS HT, siempre use el cable de 6 pines de nueva versión incluido. Usar un cable de 6 pines del AMS (1.ª generación) puede causar comunicación inestable entre el AMS y la impresora. El AMS (1.ª generación) es compatible con el cable de 6 pines de nueva versión.
Además, el buffer P2S no admite el uso de dos puertos de 6 pines para conectar unidades AMS/AMS 2 Pro/AMS HT simultáneamente. Uno de los puertos es un puerto de reserva, utilizado para la expansión de alimentación y comunicación de dispositivos (por ejemplo, kits de fotografía de tiempo-lapso).

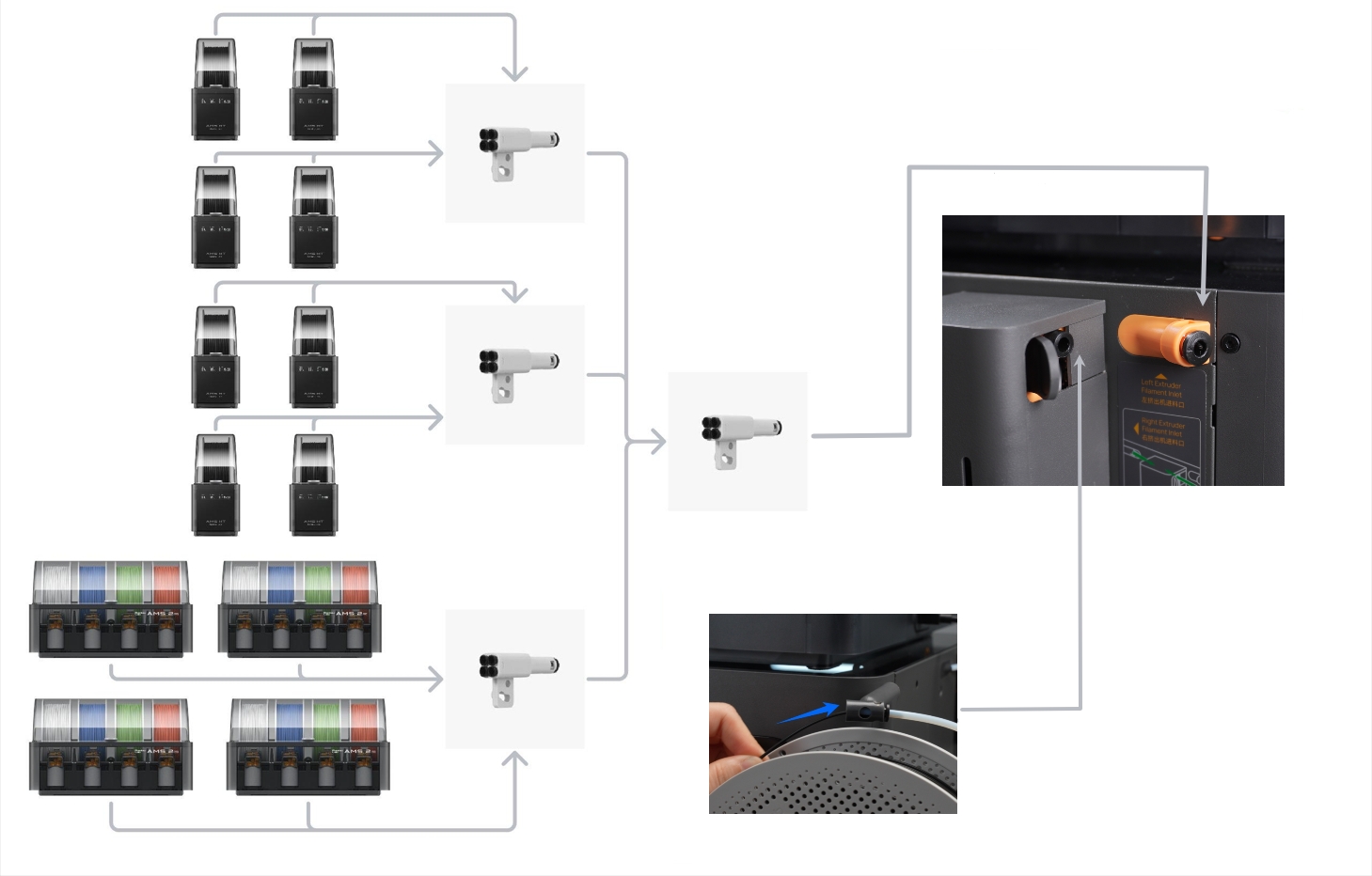

Conexión del tubo PTFE
Al conectar 3 o más unidades AMS, se requieren adaptadores PTFE 4-en-1 para conectar los tubos PTFE.
El buffer de filamento debe colocarse entre la impresora y cada AMS. Al usar múltiples unidades AMS, el adaptador PTFE 4-en-1 debe conectarse entre el AMS y el buffer de filamento. No invierta la conexión.
El método de conexión para X1 y P1 se muestra a continuación. De manera similar, el lado izquierdo se conecta al AMS y el lado derecho se conecta a la impresora.
Guía de conexión de la Serie A
- Número máximo de unidades AMS conectadas: Soporta hasta 4 unidades AMS (AMS, AMS 2 Pro o AMS HT) conectadas simultáneamente. Puede combinar estos modelos en cualquier combinación. (Para más detalles, consulte: Tutorial de conexión de AMS de la Serie A). Alternativamente, puede conectar un AMS Lite — pero el AMS Lite no se puede combinar con otros modelos AMS.
-

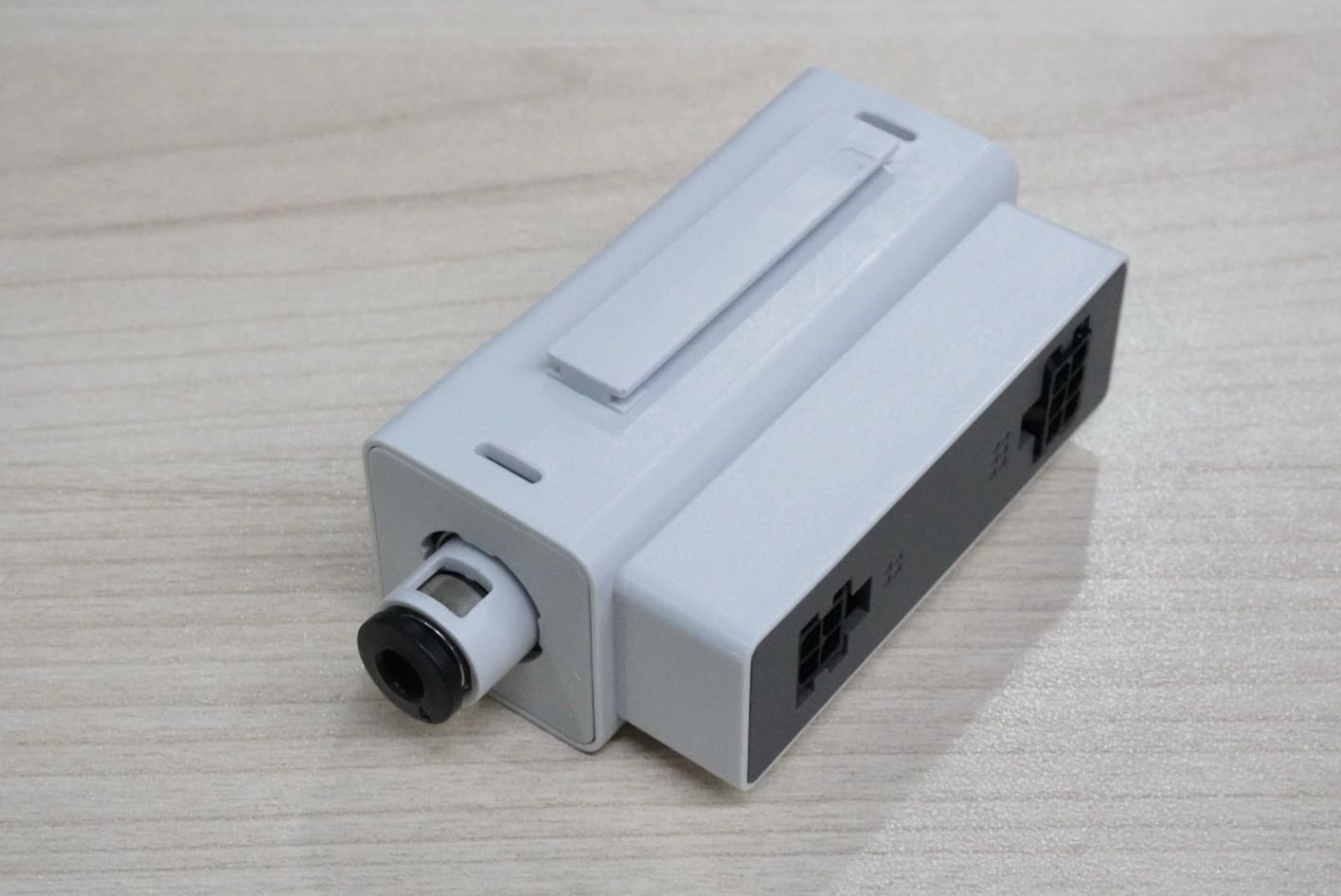

Accesorios requeridos: Para conectar AMS, AMS 2 Pro o AMS HT, se requiere un Hub AMS de la Serie A, que debe comprarse por separado.
-
Compatibilidad de firmware: Actualice el firmware de la impresora a la versión 01.07.00.00 o posterior.
Nota: No use el buffer de filamento ni el Hub AMS incluido con el AMS para conectar una impresora de la Serie A al AMS. Esto puede causar que el buffer de filamento o el Hub AMS fallen o se dañen. En tales casos, el buffer de filamento o el Hub AMS no estarán cubiertos por la garantía. Utilice el Hub AMS dedicado para A1 para conectar el AMS.
Requisitos de la función de secado del AMS
📌 Para obtener información detallada sobre la función de secado del AMS, visite: Guía de secado de filamento para AMS 2 Pro y AMS HT.
Requisitos de potencia para secado del AMS 2 Pro
-
Cuando una impresora de la serie H2/P2S está conectada a un AMS 2 Pro, el AMS 2 Pro puede obtener potencia directamente de la impresora para el secado. No se necesitan accesorios adicionales.
-
Cuando una impresora de la serie H2/P2S está conectada a múltiples unidades AMS 2 Pro, solo 1 unidad puede usar la fuente de alimentación de la impresora. Las unidades restantes deben alimentarse de forma independiente mediante un adaptador de alimentación dedicado (vendido por separado).
-
Al usar un AMS 2 Pro con una impresora de la serie X1/P1/A1, cada AMS 2 Pro debe alimentarse mediante un adaptador de alimentación para usar la función de secado.
Si la impresora está cargando filamento o imprimiendo mientras alimenta simultáneamente el AMS 2 Pro para secado, la potencia de secado se reducirá automáticamente para priorizar el rendimiento de impresión. Se recomienda un adaptador de alimentación externo para mejores resultados de secado.
Requisitos de potencia para secado del AMS HT
Independientemente del modelo de impresora, cada AMS HT requiere una fuente de alimentación externa para habilitar el secado. No admite obtener potencia de la impresora para el secado (el cable de alimentación está incluido — no se requiere compra adicional).
Requisitos de comunicación para la función de secado
Para usar la función de secado, el AMS 2 Pro/HT debe conectarse a la impresora mediante un cable de 6 pines para comunicación. No se admite el modo de secado sin conexión.
Nota: Siempre use el cable de 6 pines de nueva versión incluido con el AMS 2 Pro y AMS HT. Usar un cable de 6 pines del AMS (1.ª generación) puede causar comunicación inestable entre el AMS y la impresora. El AMS (1.ª generación) es compatible con el cable de 6 pines de nueva versión.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. El equipo de soporte técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
