Basado en la característica de doble boquilla de la impresora H2C y la capacidad de cambio de filamento del AMS, este documento proporciona una guía completa de configuración para lograr impresión multicolor al emparejar la impresora H2C con AMS, ayudando a los usuarios a comenzar rápidamente con impresión multicolor.
Conectar H2C a múltiples unidades AMS
Si posee varias unidades AMS, puede conectarlas al hotend derecho. El uso de múltiples hotends de inducción Vortek reduce el desperdicio de filamento durante el cambio de filamento y mejora la velocidad de impresión.
La H2C puede equiparse con hasta 6 hotends - Derecho para uso alternativo, cumpliendo con las necesidades de cambio de filamento para impresión multicolor. Se recomienda conectar 2 unidades AMS al hotend - Derecho de la H2C para lograr una mejor experiencia de impresión multicolor.
Para conectar múltiples unidades AMS, utilice el Adaptador PTFE 4-In-1 II para H2C. Comparado con la versión anterior del Adaptador PTFE, la nueva versión del Adaptador 4-in-1 PTFE para H2C integra una almohadilla de limpieza de filamento en el extremo de salida. Puede bloquear eficazmente los residuos de filamento y el polvo superficial, evitar que los residuos se acumulen entre el hotend y el Cortador de filamento para evitar que el Cortador de filamento se atasque, y reducir así aún más el problema de baja probabilidad de fallo en el cambio de Hotend de inducción - Derecho causado por acumulación de residuos.
Recomendaciones de ubicación de AMS
- Método 1: Coloque un AMS 2 Pro y un AMS HT en la parte superior de la impresora, y otro AMS 2 Pro en el suelo. Este método requiere un espacio reservado de aproximadamente 900×1020×1100 mm³.
Nota: Para garantizar una longitud de tubo suficiente para diferentes métodos de ubicación, el tubo PTFE incluido con la impresora mide 900 mm de largo. Al colocar AMS 2 Pro y AMS HT en la parte superior de la impresora, acortar adecuadamente la longitud del tubo (mínimo a 600 mm) puede reducir el tiempo de cambio de filamento y mejorar la velocidad de impresión.
- Método 2: Imprima un soporte de doble capa para AMS (modelo recomendado de soporte), coloque dos unidades AMS 2 Pro en el soporte en la parte superior de la impresora y AMS HT en el suelo. Este método requiere un espacio reservado de aproximadamente 650×1020×1300 mm³.
Guía de video
Pasos de conexión
Nota: Esta guía demostrará los pasos de conexión para el Método 1.
Paso 1: Conectar el Adaptador PTFE 4-In-1 II a la impresora

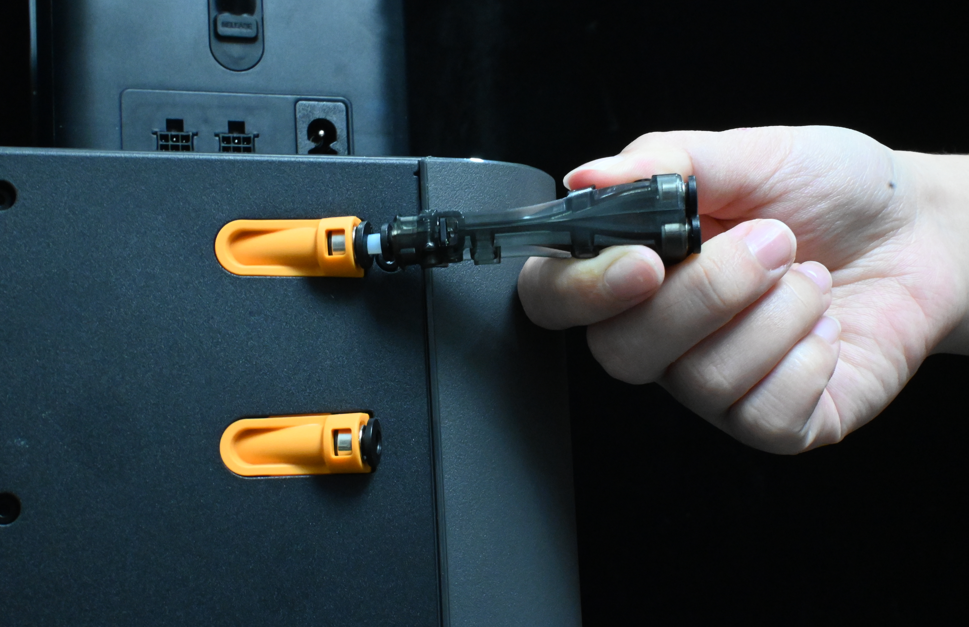

- Tome el tubo más corto de la caja de accesorios e inserte en el acoplador superior en la parte trasera de la impresora. Asegúrese de que el tubo PTFE se empuje hacia adelante hasta que no pueda moverse más.
- Inserte el Adaptador PTFE 4-In-1 II en el otro extremo del tubo.
Paso 2: Conectar la impresora a AMS 2 Pro
- Utilice el tubo del AMS 2 Pro (900 mm) para conectar el Adaptador PTFE 4-In-1 II a la salida del AMS 2 Pro en la impresora.
- Utilice otro tubo largo para conectar el Adaptador PTFE 4-In-1 II al AMS 2 Pro en el suelo.
Paso 3: Conectar la impresora a AMS HT
Utilice el tubo PTFE incluido con AMS HT para conectar el acoplador debajo de la cámara de la impresora a la salida del AMS HT. Asegúrese de que el tubo se empuje hacia adelante hasta que no pueda moverse más.
Paso 4: Conectar los cables
- Utilice un cable de 6 pines para conectar la impresora a la interfaz de 6 pines del AMS 2 Pro en la impresora.
- Utilice un cable de 6 pines para conectar el AMS 2 Pro y el AMS HT en la impresora.
- Utilice un cable de 6 pines largo para conectar el AMS HT al AMS 2 Pro en el suelo.
Nota: El mismo método aplica para conectar más unidades AMS. La H2C admite conectar hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT simultáneamente.
Paso 5: Secar el filamento

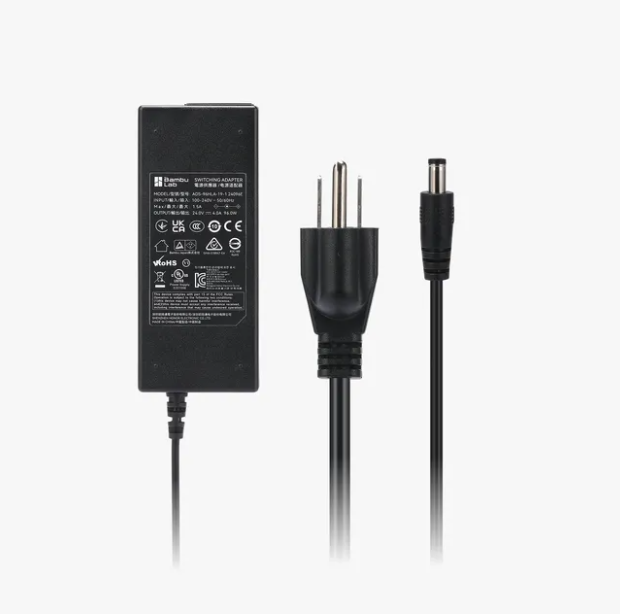

Si necesita utilizar la función de secado del AMS 2 Pro, excepto para el AMS 2 Pro conectado directamente a la impresora, todas las demás unidades AMS 2 Pro deben alimentarse con el adaptador de corriente oficial.

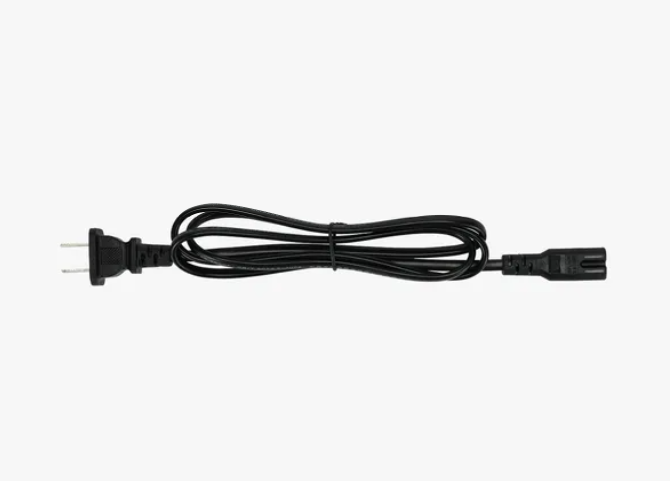

Si necesita utilizar la función de secado del AMS HT, debe suministrar energía mediante un cable de alimentación AC externo.
Paso 6: Conexión completada
La vista trasera después de la conexión es la siguiente:

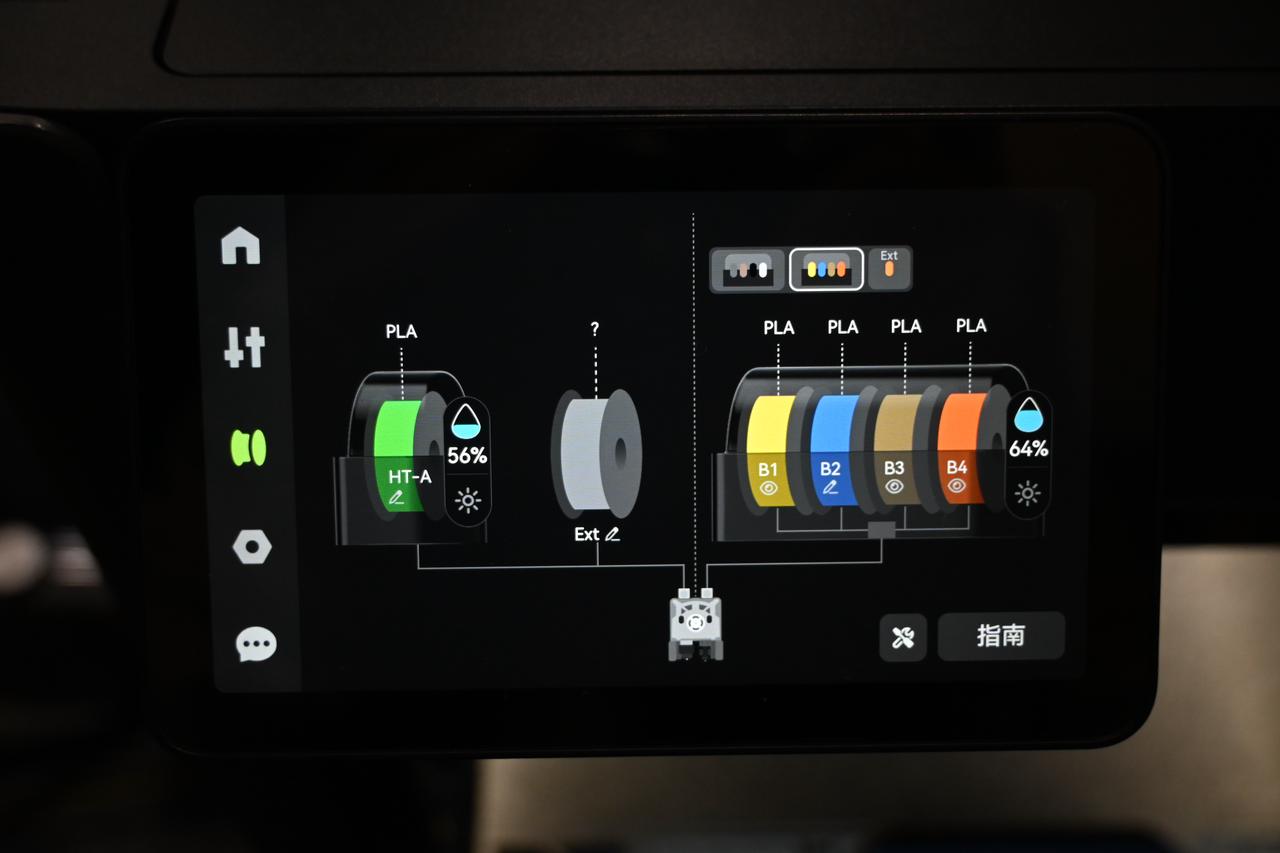

Puede verificar la conexión de AMS en la página de filamento de la pantalla de la impresora.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
