Descripción del Fallo
El sensor Hall de la bisagra de conmutación de temperatura de cámara monitorea si la bisagra se mueve con precisión a la posición objetivo. Cuando el sensor está dañado o su cableado se afloja o se desconecta, el sistema activa este error HMS debido a la imposibilidad de obtener retroalimentación de posición.
Causas Posibles
- Daño del sensor: Fallo de hardware del sensor Hall de la bisagra de conmutación de temperatura de cámara.
- Problemas de conexión: Cableado del sensor suelto, desconectado o con mala conexión.
- Fallo de la placa principal: Voltaje de salida anómalo en el circuito de detección de la placa MC.
Herramientas y Materiales Necesarios
- Llave allen H2.0
- Llave allen H1.5
- Multímetro (opcional)
Pasos de Solución de Problemas
Recordatorio Importante! Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos (incluido el cable del cabezal), apague la impresora y desconéctela de la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que puedan causar daños electrónicos adicionales y peligros de seguridad. Al realizar mantenimiento o solución de problemas, verifique las temperaturas del hotend y la cama caliente. Evite operar a altas temperaturas. Si es inevitable operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.

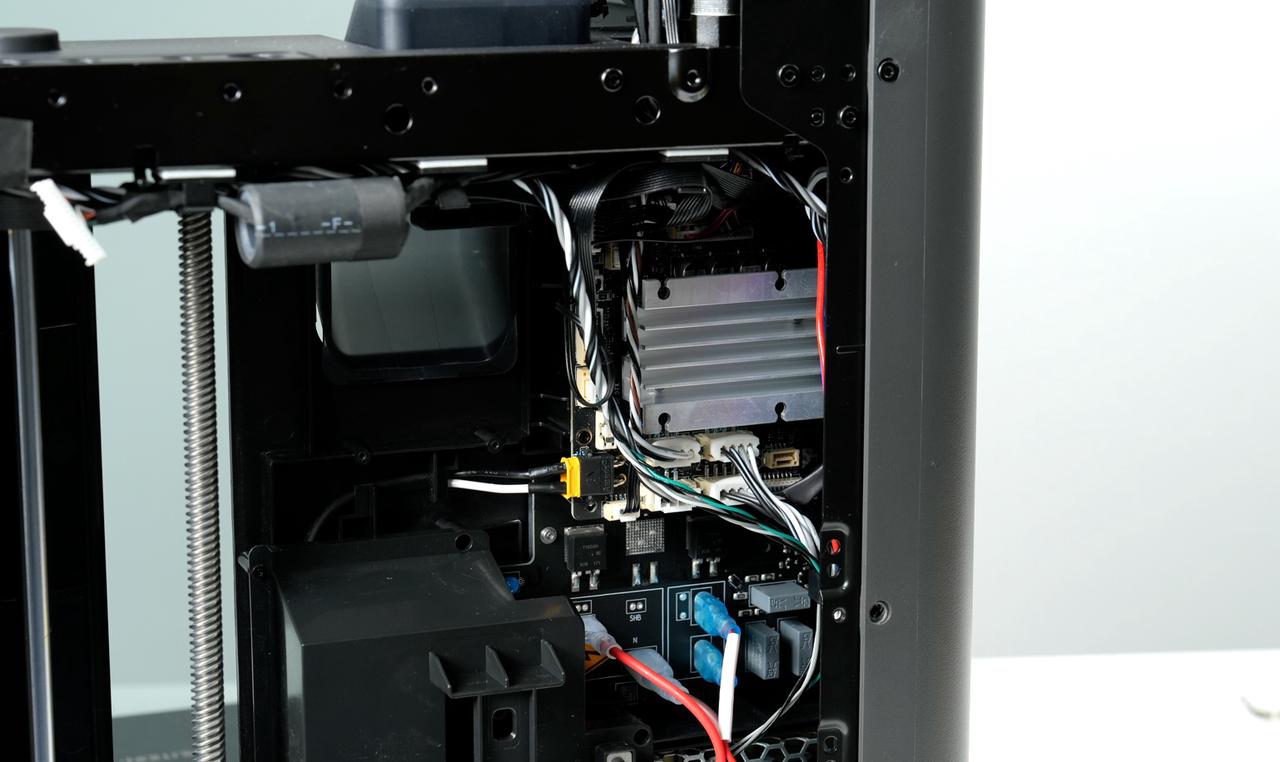

Paso 1: Retirar la Placa Trasera de la Impresora
Consulte Guía de Reemplazo de Placa MC y Ventilador de Enfriamiento para el X2D para retirar la placa trasera de la impresora, el conducto de purga y el ventilador de la placa MC.
Paso 2: Verificar el Conector de la Unidad Calentadora de Cámara

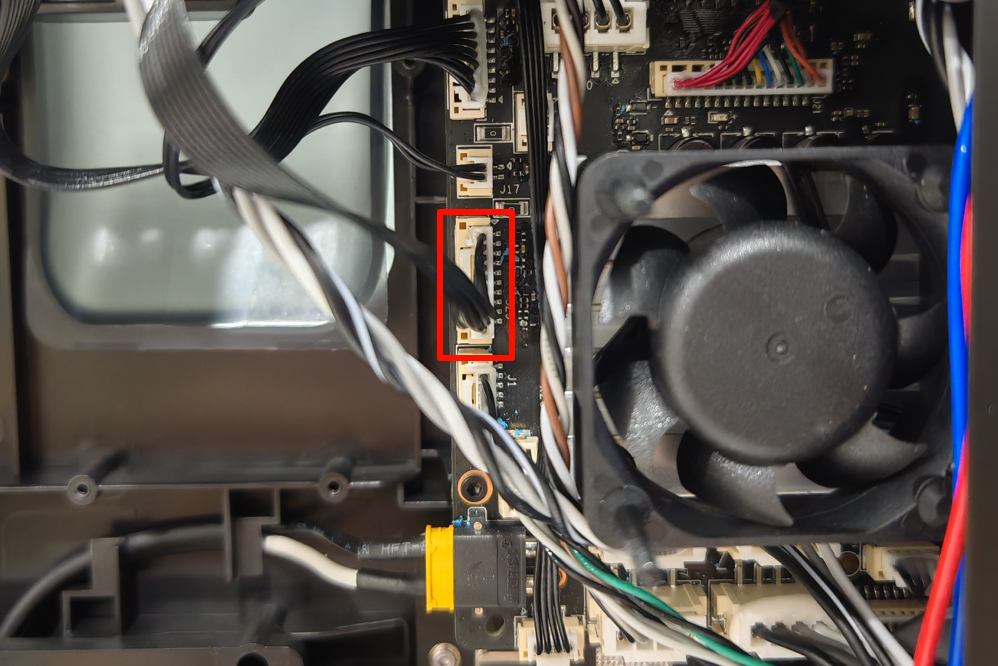

Verifique si el conector de la unidad calentadora de cámara en la placa MC está suelto o desconectado, como se muestra a continuación:
- Si el conector está suelto o desconectado, reinstálelo firmemente. Reinicie la impresora y verifique si desaparece el error.
- Si el error persiste, proceda al siguiente paso.
Nota: Los siguientes pasos requieren un multímetro. Las mediciones de voltaje deben realizarse con la impresora encendida. Si carece de las herramientas o experiencia, no intente realizar esto usted mismo. Comuníquese directamente con el soporte de Bambu Lab.
Paso 3: Verificar el Voltaje de Entrada del Sensor Hall

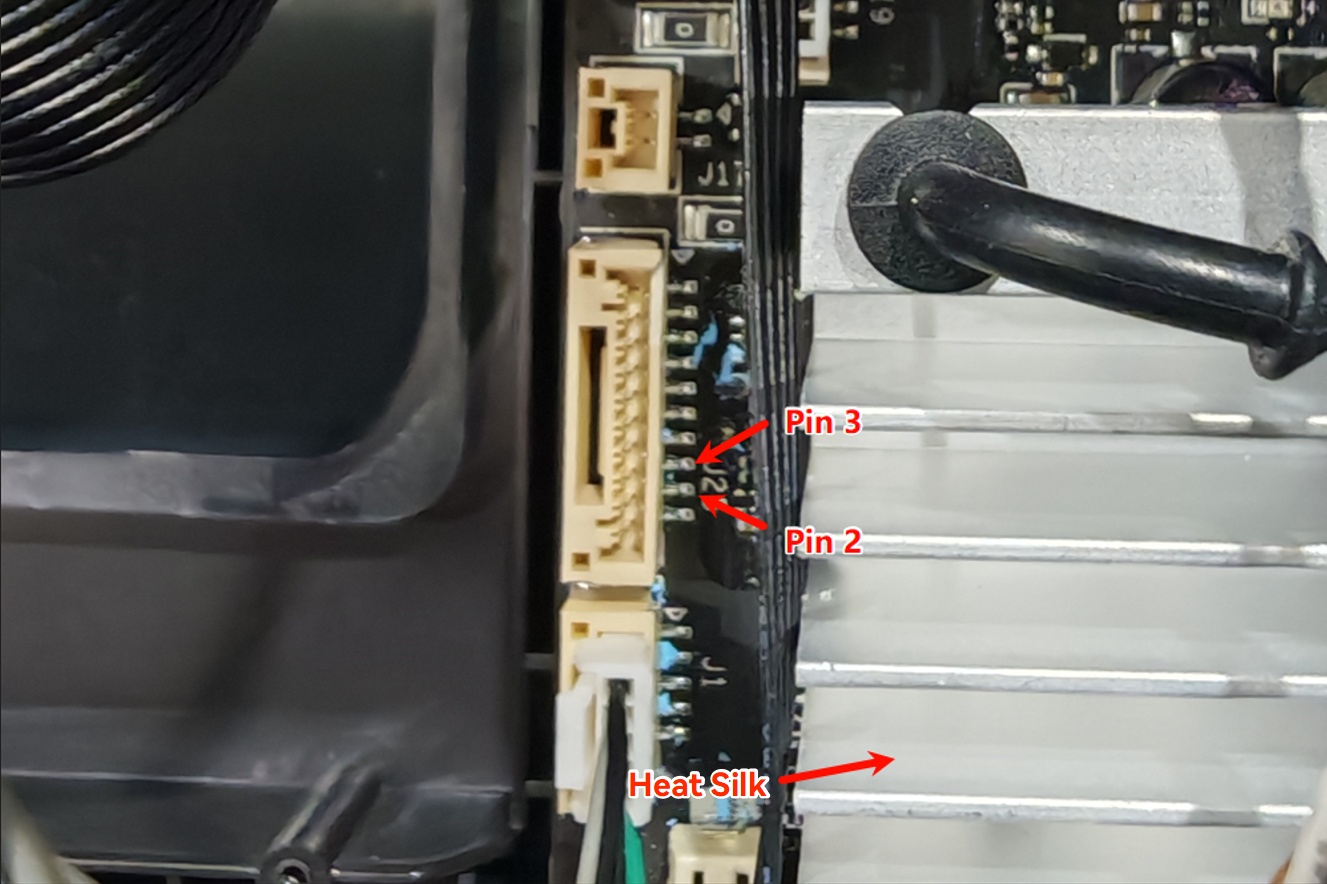

- Desconecte el cable de la unidad calentadora de cámara de la placa MC. Como se muestra a continuación, coloque una sonda del multímetro contra el disipador de calor y la otra contra el Pin 3 para medir el voltaje:
- Si el voltaje no es de 3.3V, la placa MC está defectuosa. Consulte Guía de Reemplazo de Placa MC y Ventilador de Enfriamiento para el X2D para reemplazar la placa MC.
- Si el voltaje es de 3.3V, proceda a la siguiente prueba.
- Reconecte la unidad calentadora de cámara a la placa MC. Cambie la impresora al modo "enfriamiento" y "calentamiento" a través de la pantalla. Coloque una sonda del multímetro contra el disipador de calor y la otra contra el Pin 2 para medir el voltaje. Los voltajes normales deberían ser aproximadamente 2.3V y 0.9V, respectivamente:
- Si el voltaje medido está fuera de este rango, la unidad calentadora de cámara está dañada. Consulte Guía de Reemplazo de Unidad Calentadora de Cámara para el X2D para reemplazarla.
- Si el voltaje está dentro del rango, repita el Paso 2. Si el problema persiste, comuníquese con el soporte técnico de Bambu Lab y envíe los registros de la impresora.
Verificación Funcional
Encienda la impresora y observe si desaparece el error del sensor Hall de la bisagra de conmutación de temperatura de cámara. Si el error ya no aparece, el fallo ha sido resuelto.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
