Descripción del Fallo
El sistema de flujo de aire adaptativo consta del interruptor de la válvula de calentador de temperatura de cámara, la válvula de filtro y los conductos de flujo de aire. Automáticamente cambia a modos específicos de flujo de aire según las necesidades de la impresora. Si la válvula de ajuste no logra moverse a la posición correcta o mantenerla, el sistema no puede cambiar al modo de flujo de aire correspondiente. Si la válvula está atascada o falla la calibración, siga los pasos de solución de problemas a continuación.
Herramientas y Materiales Necesarios
- Destornillador H2.0
Ubicación del Fallo
Lado Derecho - Montaje del Conducto de Aire Adaptativo
-
Cuando la válvula está en modo de enfriamiento (válvula amarilla expuesta), el ventilador del lado derecho se enciende. Normalmente, el aire debe salir por la parte superior derecha (salida de aire de circulación externa).
-
Cuando la válvula está en modo de Calentamiento de Temperatura de Cámara (válvula amarilla oculta), el ventilador del lado derecho se enciende. Normalmente, el aire debe salir por la parte media derecha (salida de aire de circulación interna).
Lado Izquierdo - Montaje del Calentador de Cámara
-

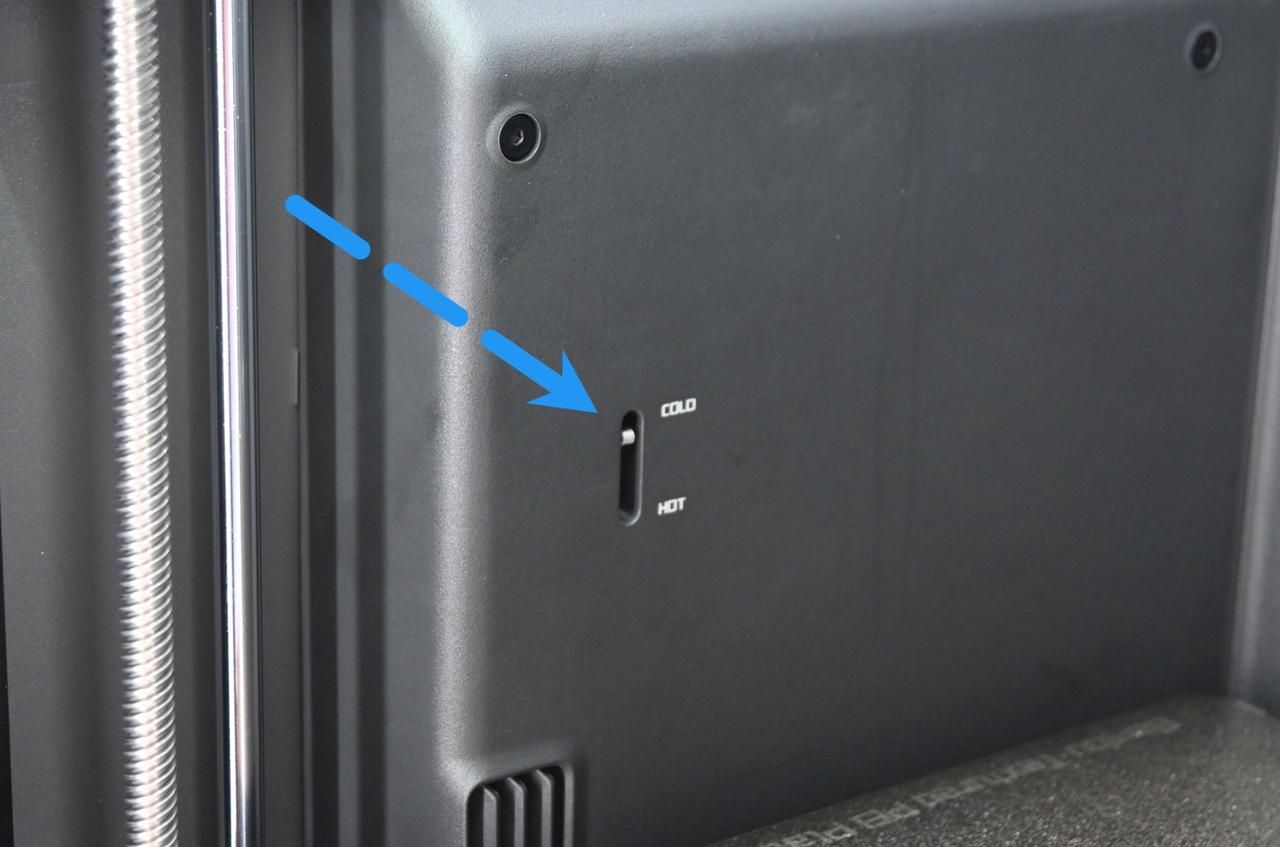

Cuando la válvula está en modo de enfriamiento fuerte, el ventilador del lado izquierdo se enciende. Normalmente, el aire debe salir por la parte superior izquierda (salida de circulación externa). La placa metálica se moverá a la posición COLD.
-

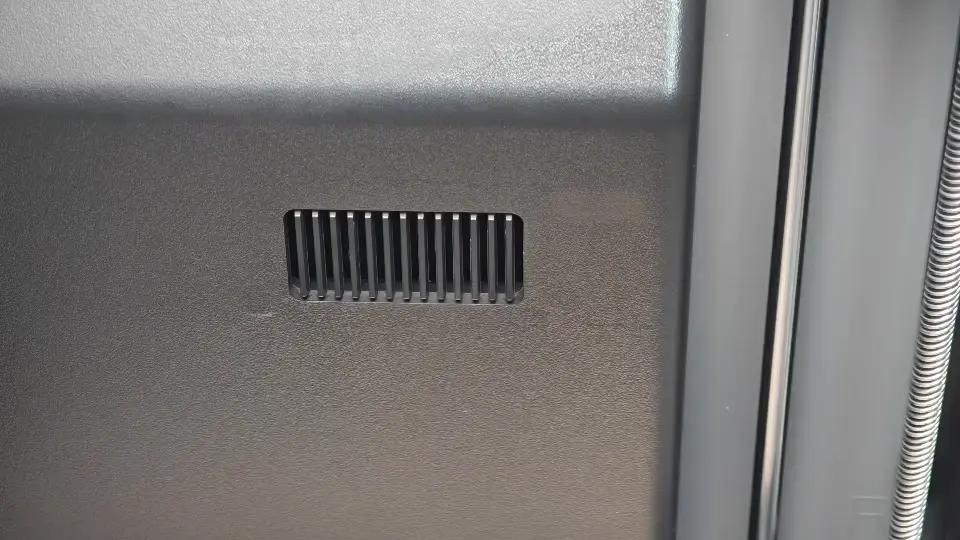

Cuando la válvula está en modo de Calentamiento de Temperatura de Cámara, el ventilador del lado izquierdo se enciende (temperatura de cámara activada). Normalmente, el aire debe salir por la parte media izquierda (salida de calentamiento interna). La placa metálica se moverá a la posición HOT.
-
Si el flujo de aire no coincide con la descripción, la válvula podría estar atascada por componentes defectuosos o residuos.
-
Si la dirección real de la salida de aire coincide con la descripción anterior, podría haber un fallo en el Sensor Hall o imán. Verifique si el imán de engranaje está mal alineado.
Pasos para Solución de Problemas
Según el código de error HMS asociado, primero confirme si el problema es con la válvula de ajuste del calentador de cámara izquierdo o la válvula de ajuste del conducto de aire adaptativo derecho:
-
Para fallos en la válvula derecha, consulte la Guía de Solución de Problemas del Conducto de Aire Adaptativo.
-
Para fallos en el montaje del calentador de cámara izquierdo, solucione el problema utilizando los pasos a continuación.
Paso 1: Verificar las Conexiones del Interruptor de Flujo de Aire
Consulte la Guía de Reemplazo del Panel Trasero X2D, use un destornillador H2.0 para retirar los tornillos del panel trasero y quitar el panel trasero de la impresora.
Inspeccione las lengüetas de bloqueo de los conectores de cable del montaje del calentador de temperatura de cámara para asegurar una conexión adecuada; también puede intentar desconectar y reconectar el cable.

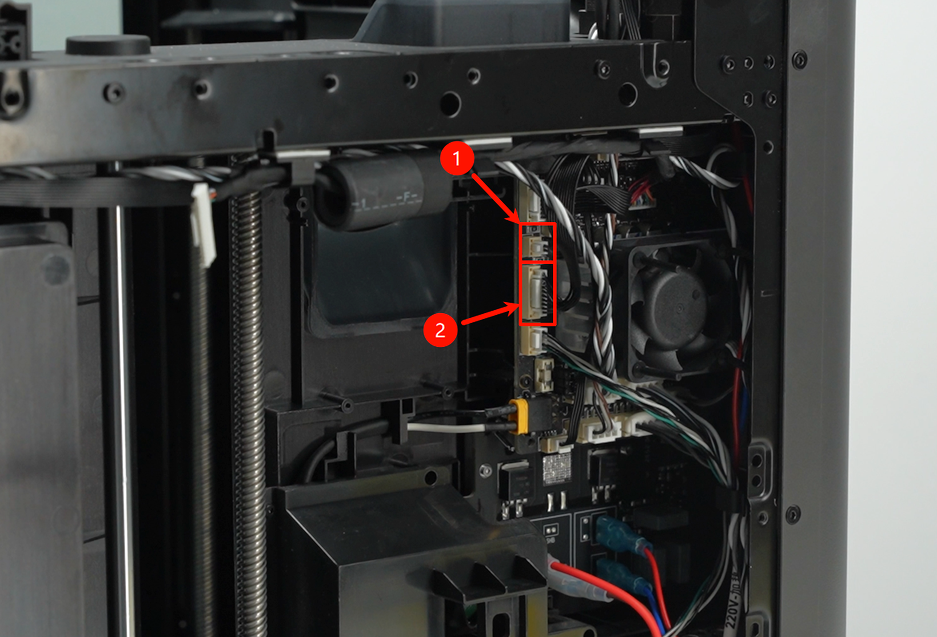

El conector 1 es para el sensor de temperatura, y el conector 2 es para el cable de comunicación del montaje del calentador de temperatura de cámara. Concentre su atención en verificar el estado de conexión del cable 2.
Paso 2: Verificar el motor del interruptor de válvula de calentador de temperatura de cámara y los componentes de transmisión en busca de anomalías

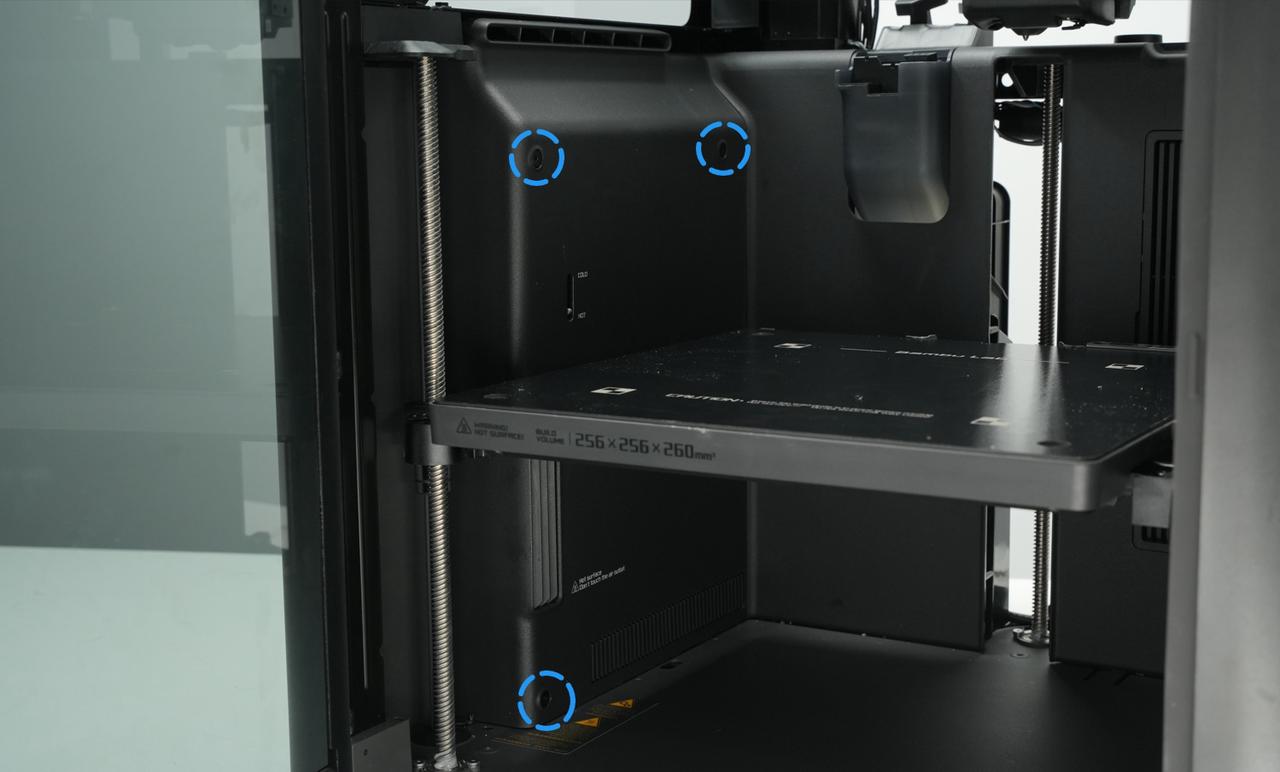

Consulte la Guía de Reemplazo del Montaje del Calentador de Cámara, use una llave hexagonal H2.0 para retirar los 3 tornillos de fijación del montaje del calentador de temperatura de cámara.

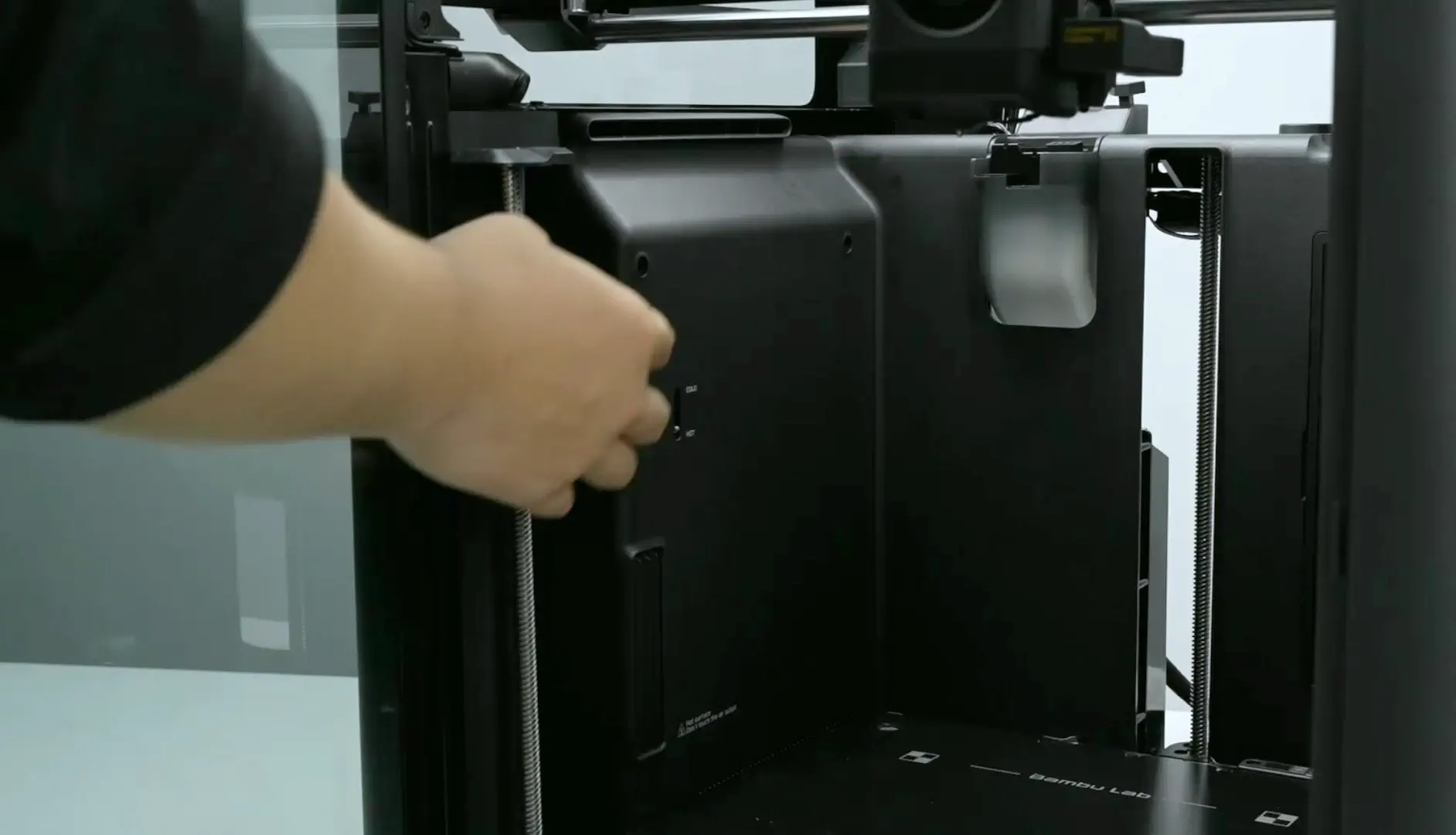

Empuje suavemente hacia la dirección de la puerta frontal, luego levante hacia arriba con cuidado y retire el montaje del calentador de cámara (no es necesario retirarlo completamente).

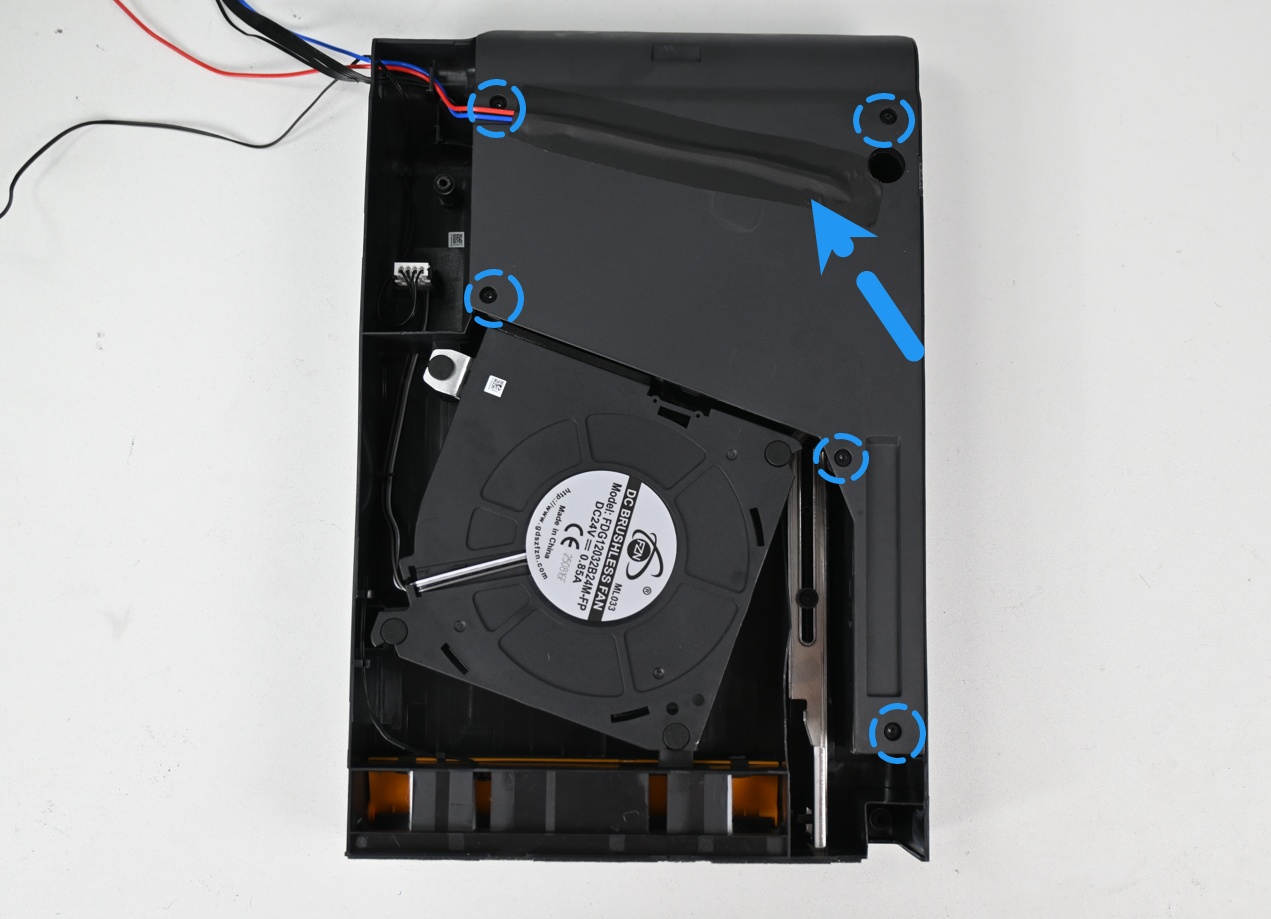

Retire los 5 tornillos de fijación y la cinta acetal negra, luego abra la placa superior del montaje.

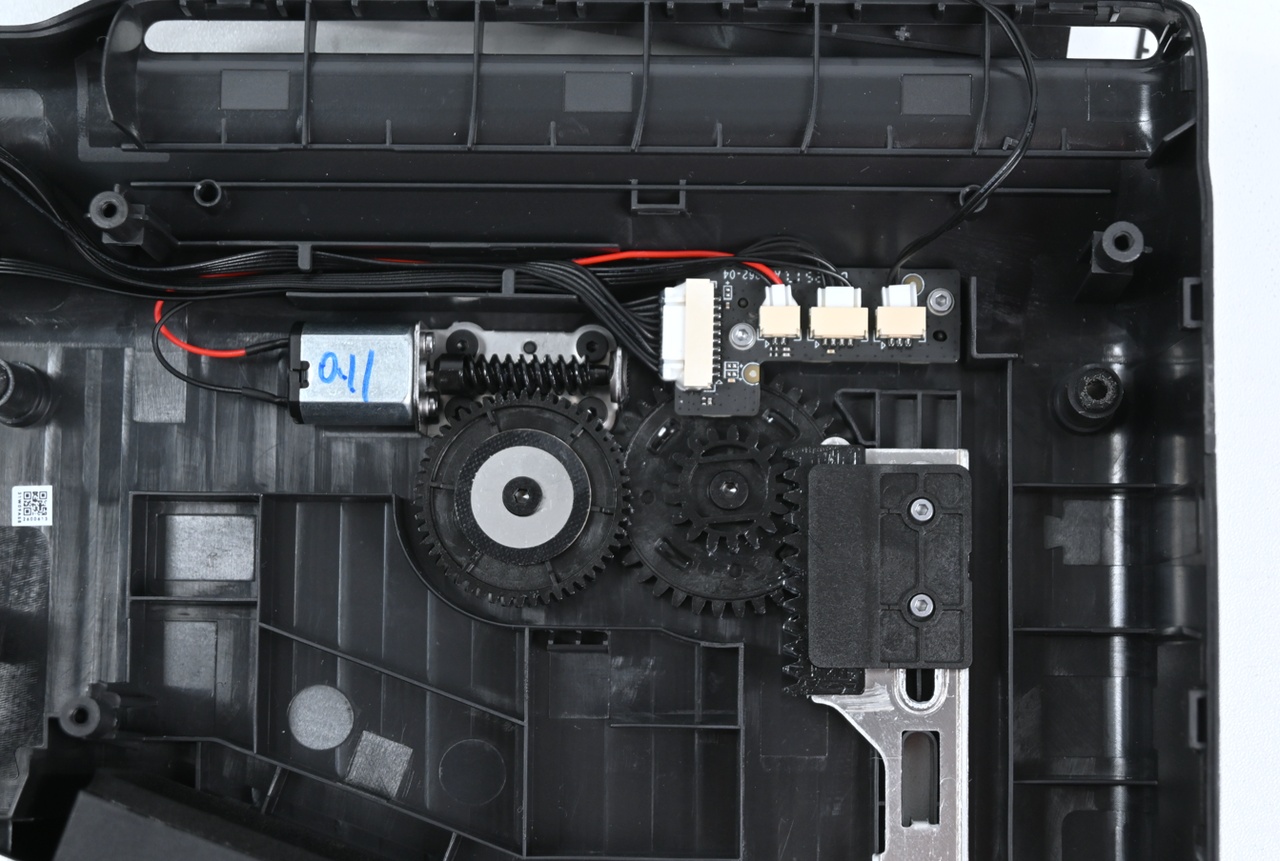

Retire los 2 tornillos de fijación del calentador y levante el calentador para exponer el motor de conmutación y la placa de interfaz debajo.
Verifique el motor, engranajes, placa de circuito y cables en busca de daños visibles como grietas, deformaciones o quemaduras.
-
Si el cable está suelto, simplemente reconéctelo.
-
Si hay grietas, deformaciones o quemaduras en el motor, engranajes o placa de circuito, se recomienda reemplazar el montaje del calentador de cámara.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y fotos adicionales u otros detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
