Descripción del Fallo

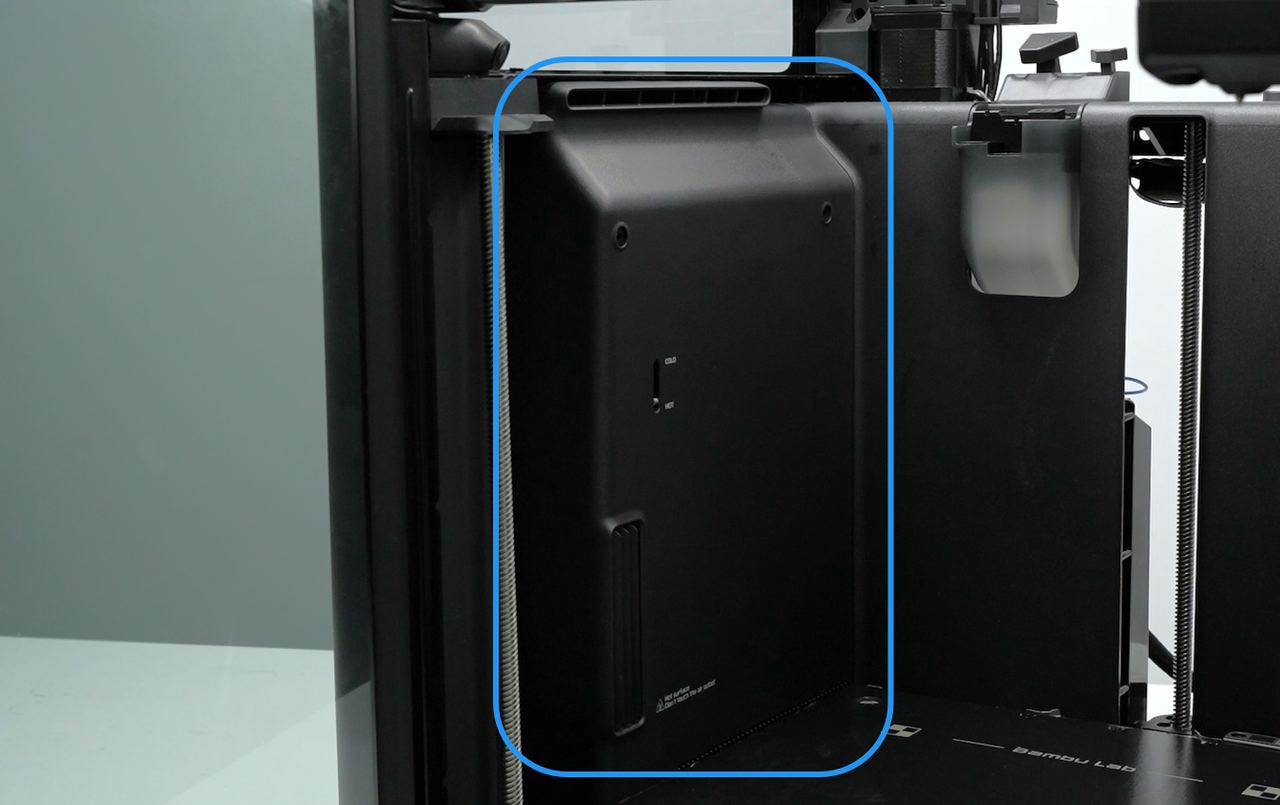

La impresora X2D logra un control preciso de la temperatura de la cámara mediante la operación coordinada del ensamble de calentamiento de cámara del lado izquierdo y múltiples ventiladores. Este ensamble incluye un sensor de temperatura que monitorea el estado del calentador y proporciona datos en tiempo real a la placa principal. Cuando el sensor experimenta una falla de circuito abierto (interrupción de señal), el sistema activa esta alerta porque no puede obtener lecturas de temperatura.
Causas Posibles:
-
El conector entre el sensor de temperatura del calentador y la placa MC está suelto o tiene mala conexión.
-
El cable del sensor de temperatura del calentador está roto, o el sensor mismo es defectuoso.
Herramientas y Materiales Necesarios
- Llave allen H 2.0
Solución de Problemas

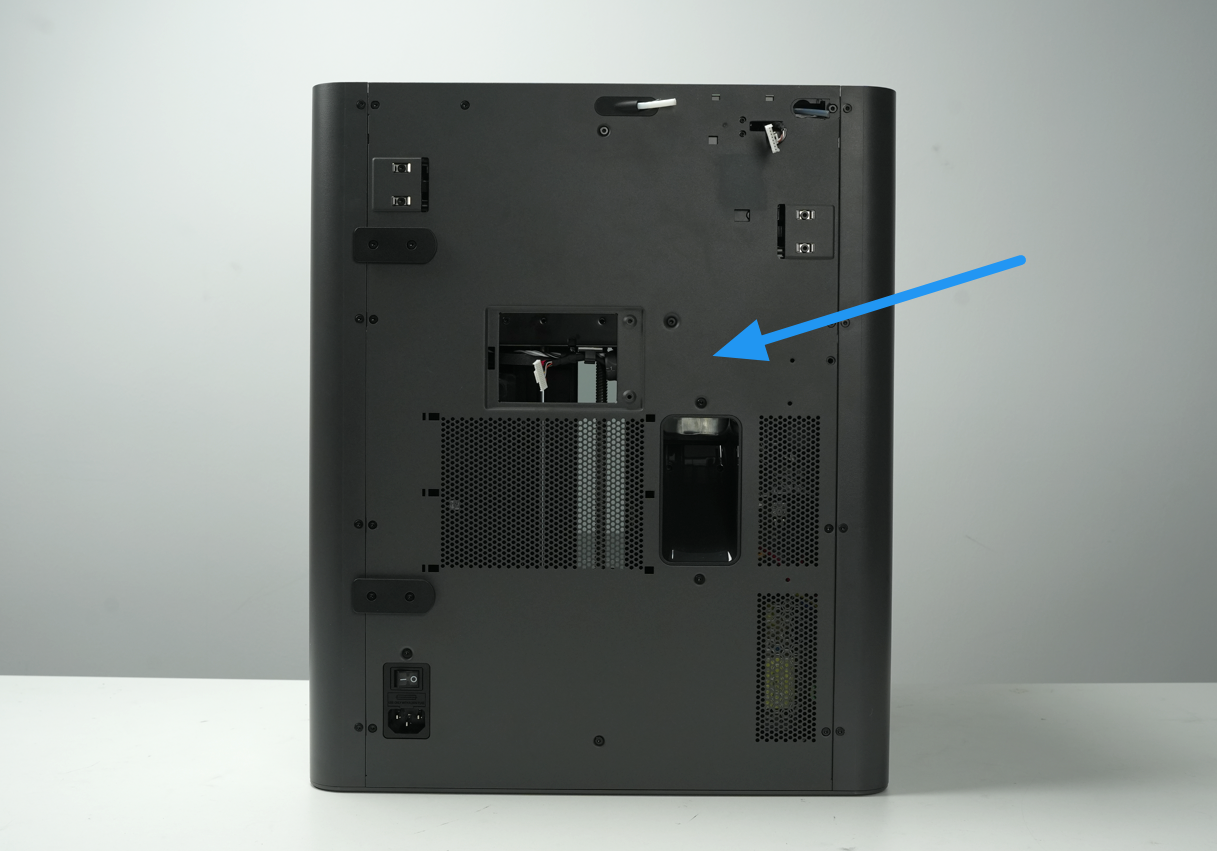

Paso 1: Retire la placa trasera de la impresora
Consulte la Guía de Reemplazo de la Placa Trasera X2D para retirar los tornillos de la placa trasera y quitar la placa trasera de la impresora.

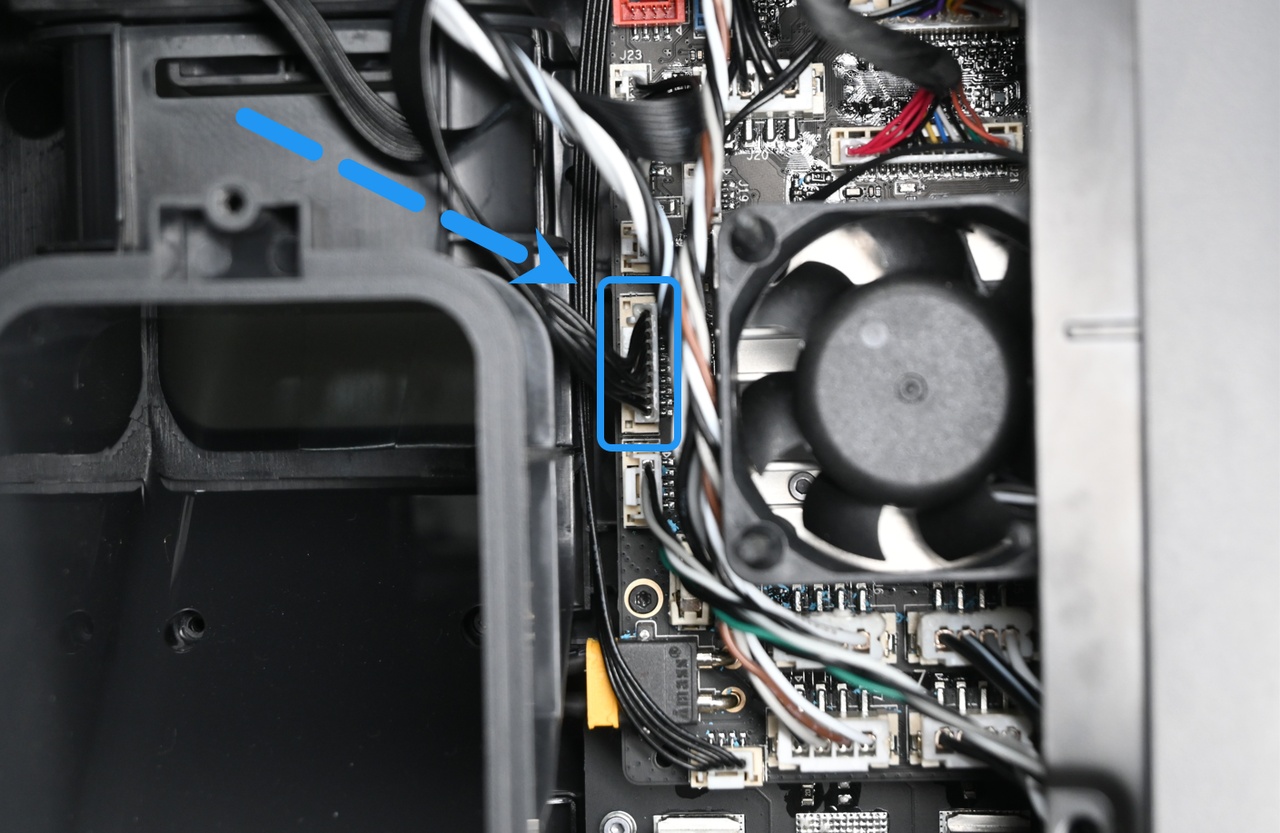

Paso 2: Verifique el conector de la placa MC
Consulte la imagen siguiente para verificar si el conector del ensamble de calentamiento de temperatura de cámara en la placa MC está suelto o desconectado:
-
Si el conector está suelto o desconectado, conéctelo firmemente, luego encienda la impresora y verifique si persiste el error:
-
Si el error persiste, proceda al siguiente paso.
Paso 3: Mida el Termistor del Calentador (Requiere un Multímetro)
Si la conexión física es normal, mida la resistencia para determinar si el sensor tiene un circuito abierto interno.
Desconecte el conector del cable del ensamble de calentamiento de temperatura de cámara de la placa principal MC.
Configure el multímetro en modo de resistencia y mida entre los pines 1 y 2 del conector. En condiciones normales a una temperatura ambiente de 25°C, la resistencia debe ser aproximadamente de 100 kΩ.
Si la lectura muestra resistencia infinita, es probable que el cable del termistor NTC esté roto. Puede intentar localizar el punto de ruptura y reconectar el cable, luego usar cinta eléctrica para asegurar el aislamiento. Si no se encuentra el punto de ruptura o no es posible repararlo, se recomienda reemplazar la unidad de calentamiento de cámara.
Verificación del Éxito

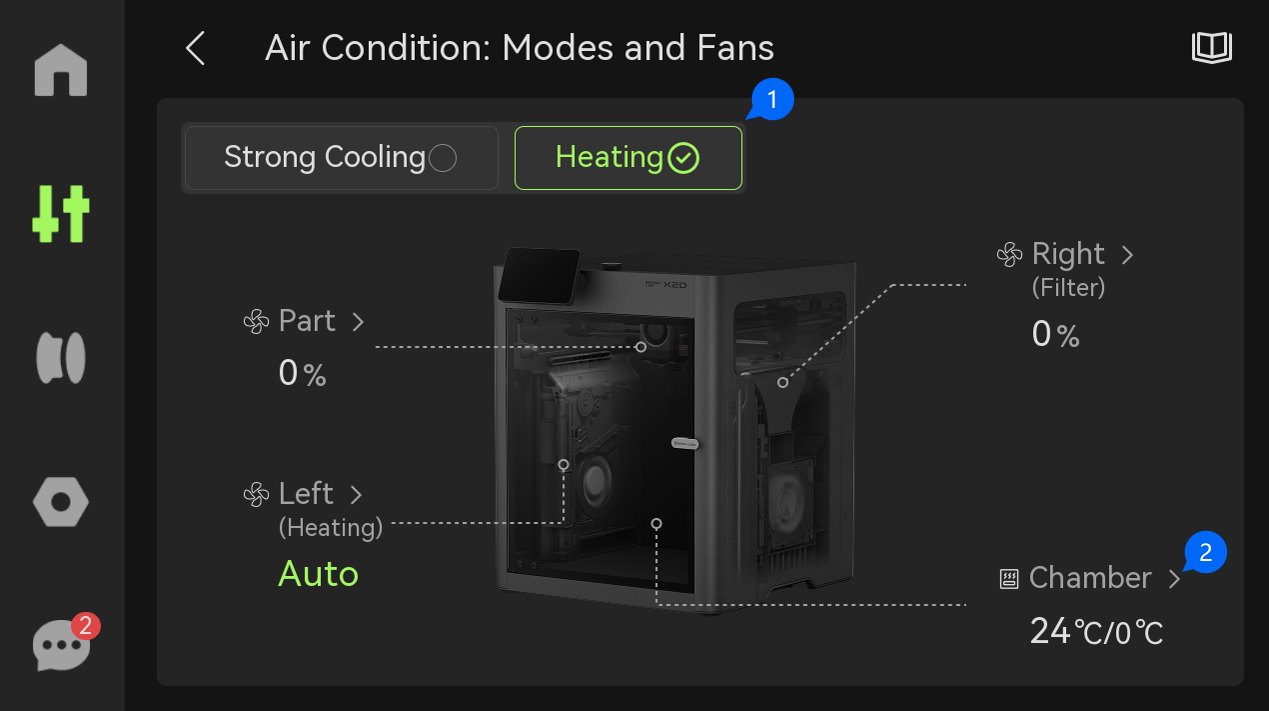

✅ Después de la reparación, reconecte el cable y encienda la impresora. En la configuración de la pantalla, ingrese a Aire, cambie a "Modo de Mantenimiento de Temperatura de la Cámara" y establezca la temperatura objetivo en 40°C. Observe si la máquina se calienta de manera constante y suave. Si la pantalla ya no muestra errores relacionados, el fallo ha sido resuelto con éxito.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
