Descripción del Fallo
La placa MC de la impresora integra múltiples sensores de corriente para muestrear las corrientes de los motores. Durante cada arranque, el sistema detecta la resistencia del motor mediante estos sensores para determinar si el motor funciona correctamente. Si se detecta una resistencia anormalmente alta en el motor, el sistema identificará un fallos de circuito abierto en dicho motor.
Este error puede deberse a las siguientes causas:
- Cable del motor suelto
- Daño en el motor
- Falla en la placa MC
Solución de Problemas
Herramientas, Equipo y Materiales
- Llave allen H1.5
Medidas de Solución de Problemas
Los usuarios pueden ajustar la secuencia de las medidas según sea necesario.

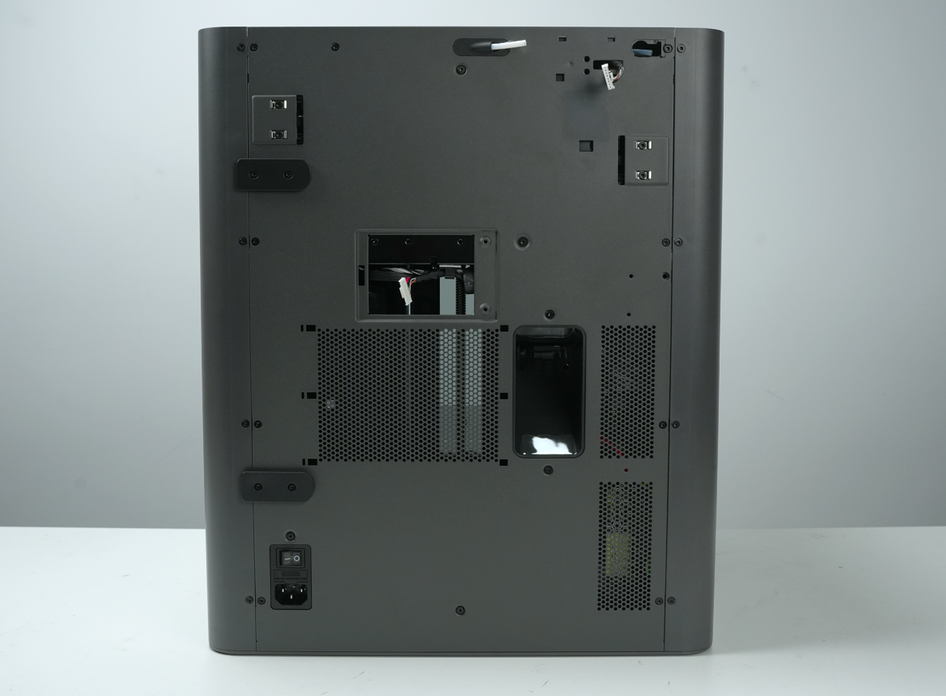

Paso 1. Retire la Cubierta Trasera de la Impresora

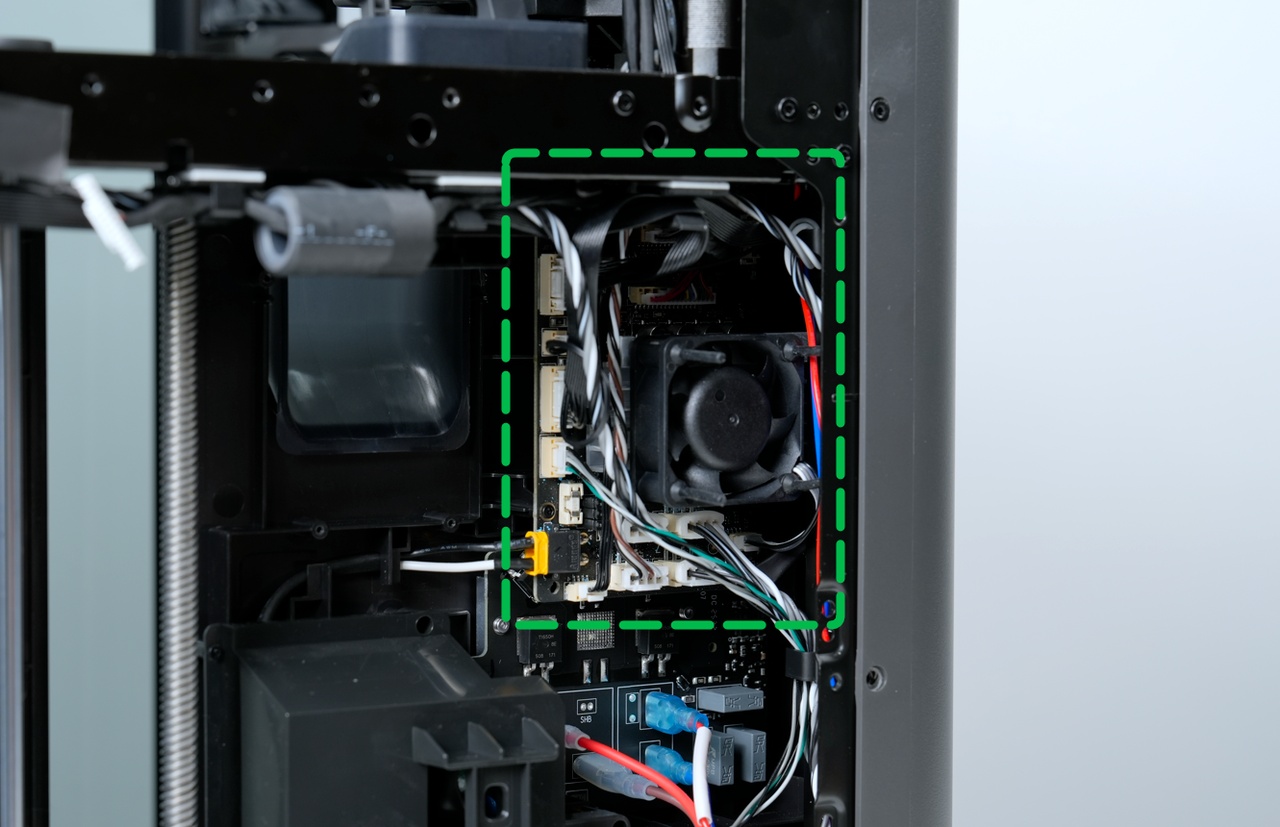

Consulte Guía de Reemplazo de la Cubierta Trasera para el X2D para retirar la cubierta trasera y exponer la placa MC.
Paso 2: Localice los Cables de los Motores

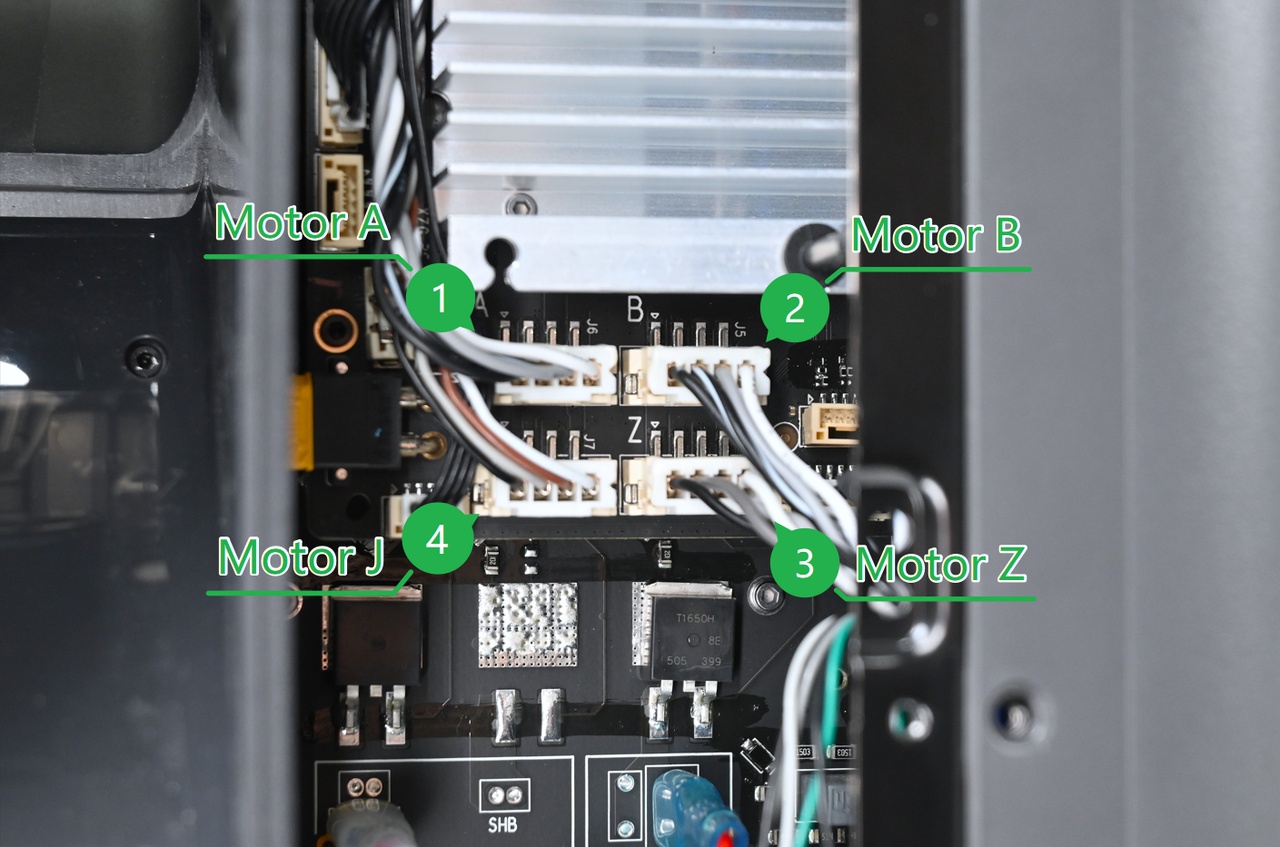

Como se muestra, hay cuatro conectores de motor en la placa MC:
- Motor A - Esquina superior izquierda
- Motor B - Esquina superior derecha
- Motor Z - Esquina inferior derecha
- Motor J - Esquina inferior izquierda
El motor J es el motor auxiliar de extrusor.
Paso 3: Verifique y Reconecte el Cable del Motor J
Desconecte y reconecte el cable del motor J, luego observe si persiste el error. Si no se resuelve, continúe con la solución de problemas adicional.
Paso 4: Intercambie las Interfaces de los Motores para Verificación
Intercambie los conectores del motor J y del motor A en la placa principal:
- Si el error original "Circuito Abierto del Motor Auxiliar de Extrusor" cambia a "Circuito Abierto del Motor A" tras el intercambio, causa raíz: fallo en el motor. Consulte [Reemplazo del Motor Auxiliar de Extrusor] para su reemplazo.
- Si el error persiste como "Circuito Abierto del Motor de Extrusor", causa raíz: falla en la placa MC. Consulte Guía de Reemplazo de la Placa MC y Ventilador de Enfriamiento para el X2D para su reemplazo.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe una solicitud de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y brinda orientación operativa.
