Sensor de filamento izquierdo
🔎 Encuentre el Sensor de filamento izquierdo X2D en la tienda de Bambu Lab.

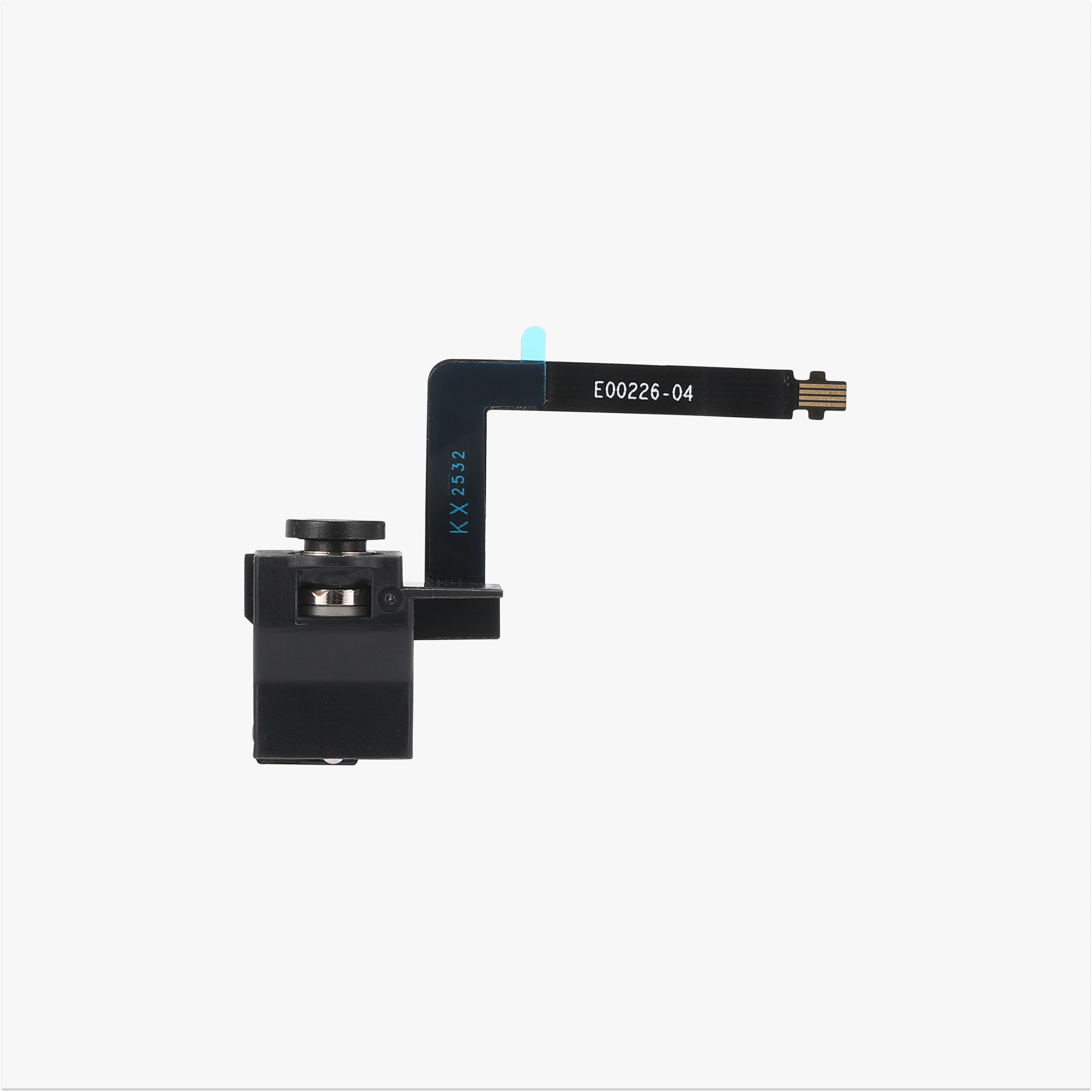

El conjunto de la placa del sensor de filamento izquierdo se instala en el lado izquierdo del extrusor y consta principalmente de la placa del sensor de filamento, la entrada de filamento del extrusor y la base de montaje ensamblados como un componente único. Además de servir como entrada de filamento para el extrusor, también detecta el filamento y el estado del Cortador de filamento.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- Daño en el cable;
- Errores falsos de descarga de filamento;
- Alertas falsas de atasco del Cortador de filamento, confirmadas por el equipo de servicio de Bambu Lab como causadas por problemas con el interruptor de filamento.
Herramientas y materiales requeridos
- Conjunto de placa del sensor de filamento nuevo
- Llave allen H1.5
- Pinzas de punta plana
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Retire la antigua placa del sensor de filamento izquierdo
Paso 1. Retire la cubierta del cabezal
Consulte esta Wiki para instrucciones sobre cómo retirar la cubierta frontal del cabezal y la cubierta media del cabezal.
Paso 2. Retire los conjuntos de palanca del cortador de filamento
Consulte esta Wiki para retirar los tornillos de los conjuntos de palanca del cortador de filamento izquierdo y derecho, separar las palancas hacia afuera y colocarlas en una posición que no interfiera con operaciones posteriores.

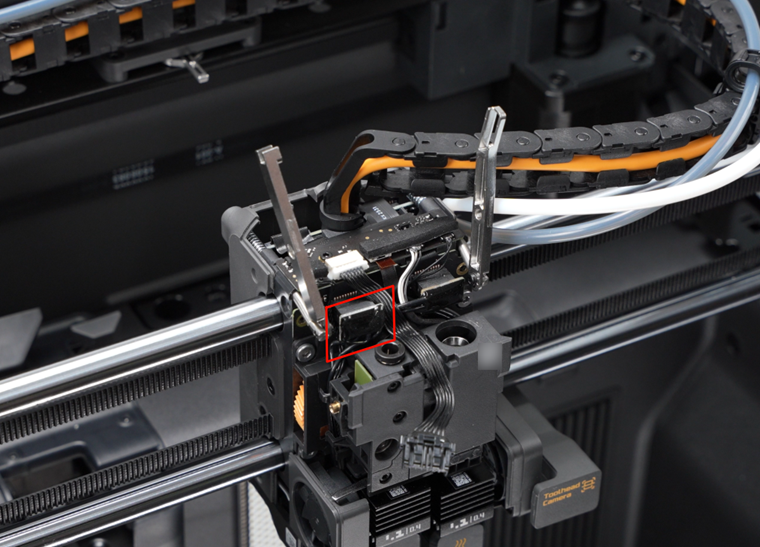

Paso 3. Retire el soporte de la placa de interfaz de la unidad de calentamiento del hotend

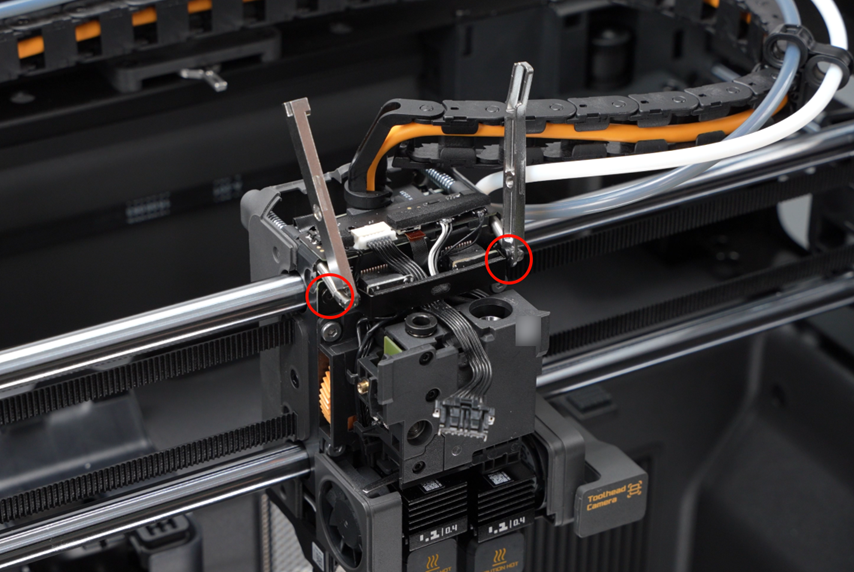

Retire los tornillos del soporte de la placa de interfaz de la unidad de calentamiento del hotend,
Luego desconecte el conector de la unidad de calentamiento del hotend izquierdo de la placa de interfaz de calentamiento del hotend.
Paso 4. Retire la placa del sensor de filamento izquierdo

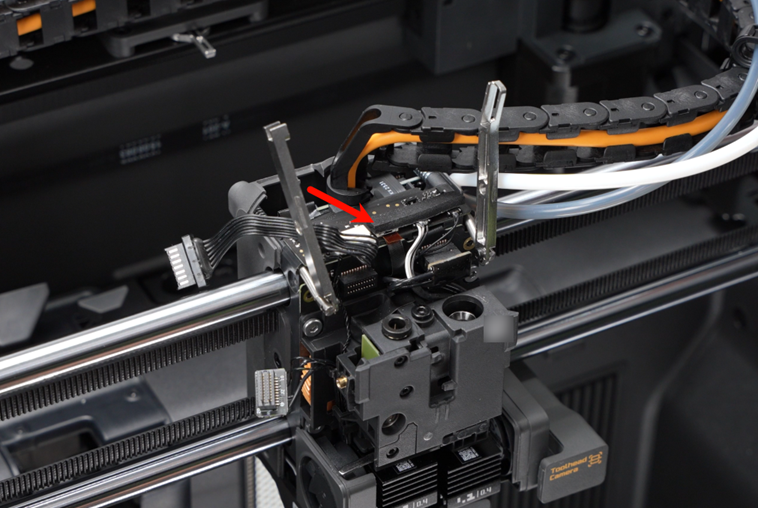

Paso 4.1 Retire la espuma protectora
Retire la espuma de la placa de interfaz del cabezal para exponer el conector de la placa del sensor de filamento izquierdo

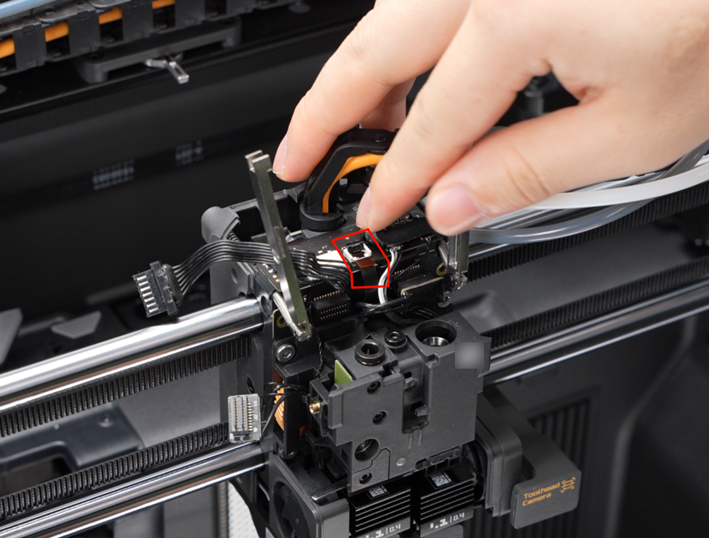

Paso 4.2 Desconecte el cable del sensor
Abra la pestaña de bloqueo del conector y desconecte el cable plano de la placa del sensor de filamento izquierdo

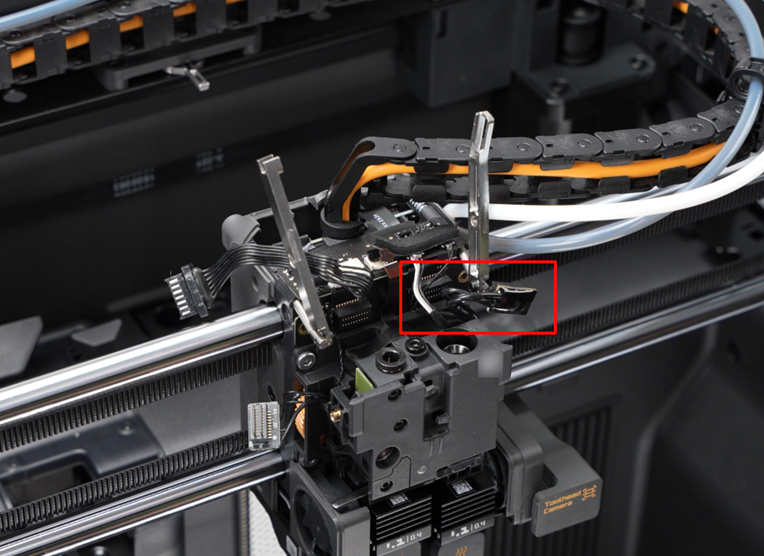

Paso 4.3 Desconecte el cable del calentador del hotend
Retire el conector de la unidad de calentamiento del hotend derecho,

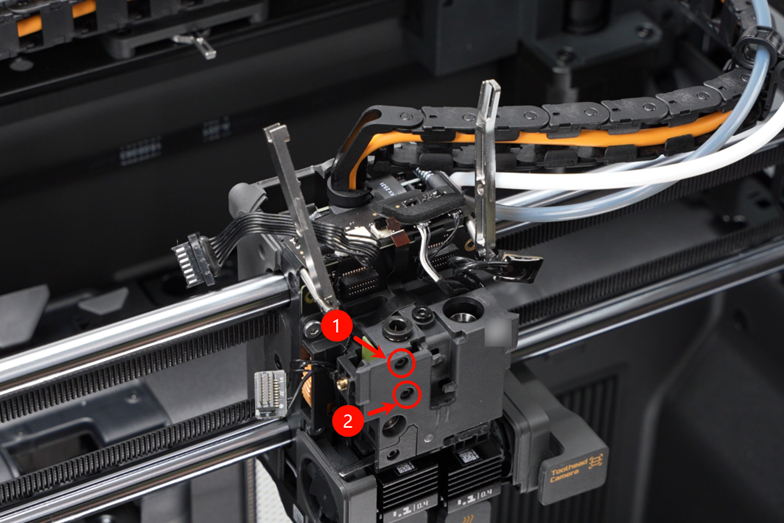

Paso 4.4 Retire la placa del sensor de filamento izquierdo
Retire los 2 tornillos de la placa del sensor de filamento izquierdo y levante el conjunto de la placa del sensor de filamento izquierdo hacia arriba.
Instale la nueva placa de detección de filamento izquierdo
Paso 1. Instale la placa de detección de filamento

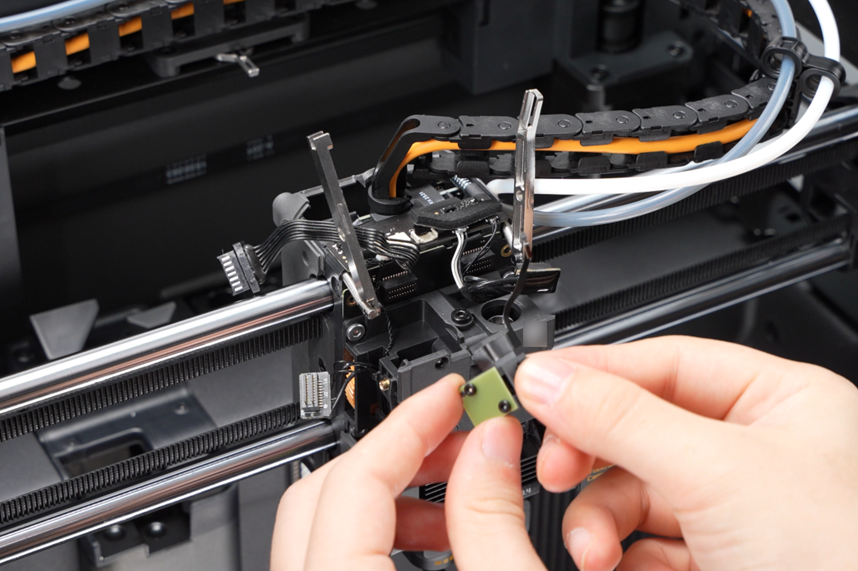

Paso 1.1 Coloque la placa del sensor izquierdo en su posición
Coloque la placa del sensor izquierdo en la cubierta frontal del extrusor según la dirección indicada

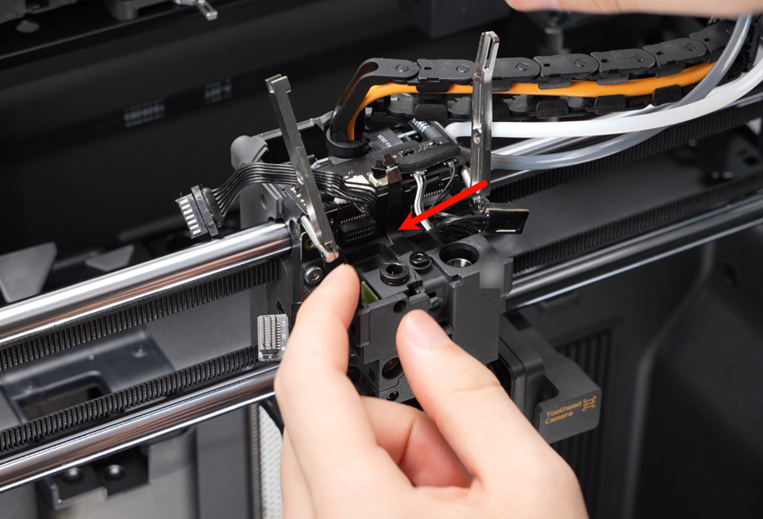

Paso 1.2 Instale la cinta protectora
Fije la parte adhesiva del cable a la cubierta frontal del extrusor.
Paso 1.3 Conecte el cable del sensor
Coloque el cable en su posición, encaje y fije de nuevo sobre la espuma
Paso 1.4 Sujete el sensor con tornillos
Fije el sensor utilizando los dos tornillos retirados previamente.

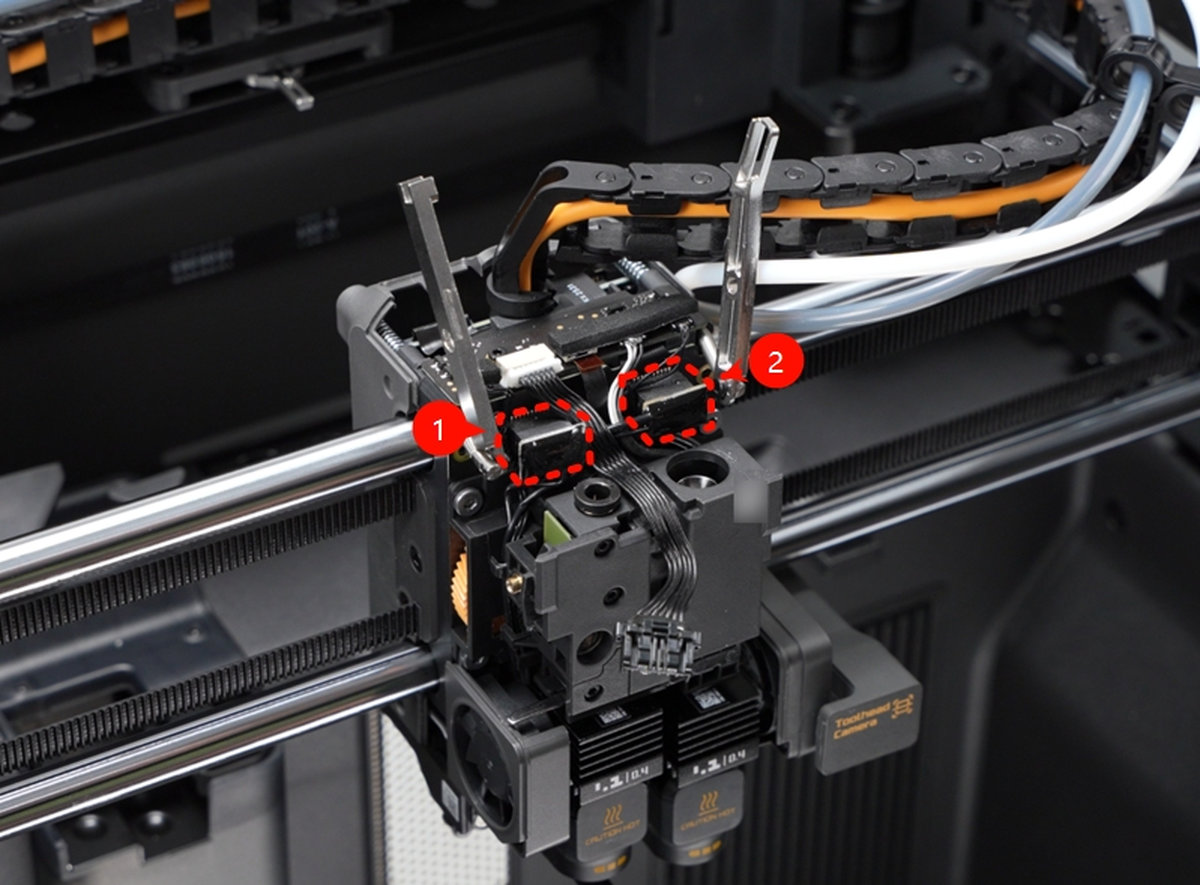

Paso 1.5 Conecte los hotends
Conecte las unidades de calentamiento del hotend izquierdo (1) y derecho (2) a la placa TB.

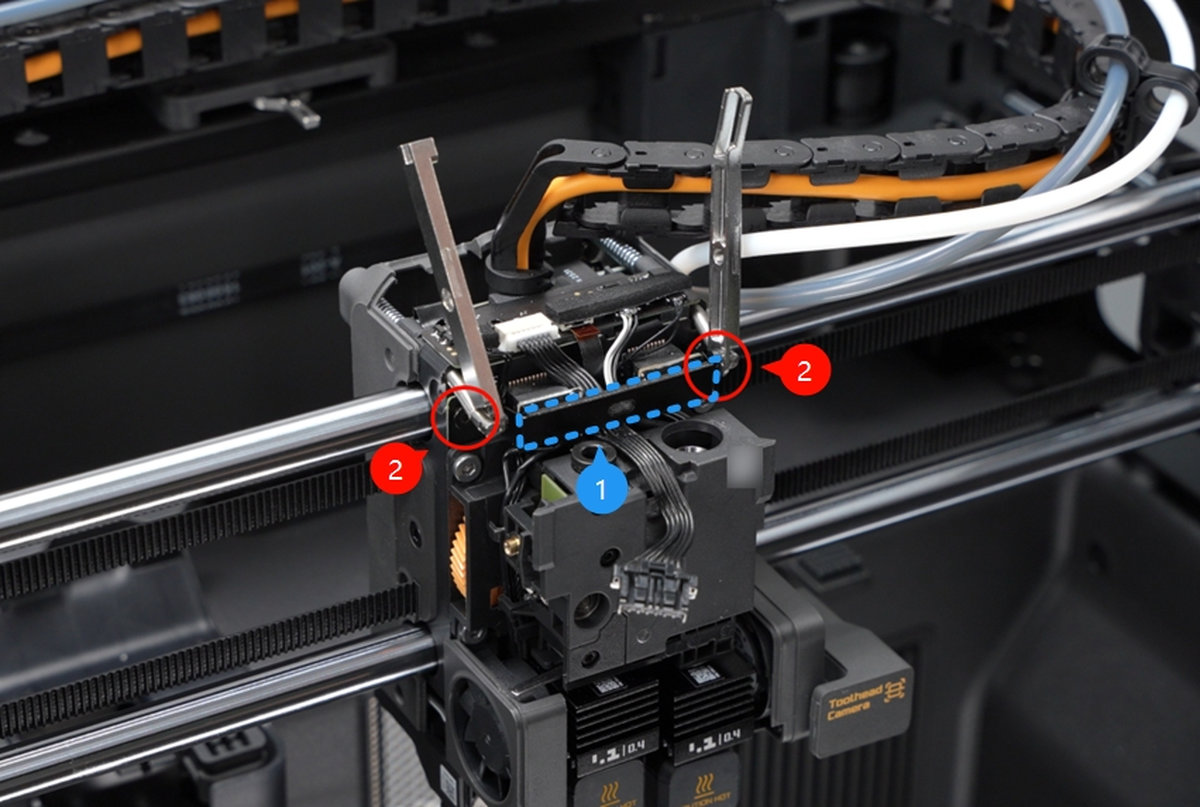

Paso 1.6 Posicione el soporte
Coloque el soporte (1) para bloquear los conectores del hotend de forma segura e instale los tornillos (2).
Paso 2. Instale el conjunto de la barra de corte
Consulte esta wiki para instalar el conjunto de palanca de corte izquierdo y derecho.
Paso 3. Instale la cubierta del cabezal
Consulte esta wiki para instalar la cubierta frontal del cabezal y el marco medio del cabezal.
Verificación del éxito
✅ Encienda la impresora, cargue manualmente el filamento (o cargue el filamento a través del AMS), luego realice una operación de descarga de filamento. La finalización exitosa indica que el reemplazo está completo.
De lo contrario, vuelva a verificar todas las conexiones e inténtelo nuevamente. Si la placa del interruptor de filamento izquierdo aún no funciona correctamente, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
