Desmontaje y limpieza de la unidad interna del hub del AMS

Última actualización el Apr 25, 2026

Cuándo utilizar

Cuando hay una gran cantidad de residuos y escombros dentro de la unidad interna del hub, lo que aumenta la resistencia en la alimentación y devolución del filamento, se recomienda desmontar la unidad interna del hub para realizar una limpieza interna.

Herramientas y materiales necesarios

  • Llave hexagonal H2.0 y H1.5
  • Herramientas de limpieza (paño limpio, cepillo, soplador, etc.)

Guía de operación

Paso 1 - Retirar la unidad interna del hub del AMS

Consulte Reemplazar la unidad interna del hub del AMS para retirar la unidad interna del hub del AMS y separar el motor.

Paso 2 - Retirar el botón de la unidad interna del hub

Desbloquee las 4 garras (BT 2×8) y retire el botón.

Paso 3 - Retirar la unidad de engranaje de accionamiento

Retire 4 tornillos con una llave hexagonal H1.5, luego retire la cubierta protectora y la unidad de engranaje de accionamiento.

Paso 4 - Separar las cáscaras superior e inferior

Retire 6 tornillos(BT 2×5) con una llave hexagonal H1.5 y separe las cáscaras superior e inferior de la unidad interna del hub. Tenga cuidado, ya que al desmontar pueden aflojarse conexiones de tubos.

Paso 5 - Limpieza interna

Retire residuos de material y polvo con las herramientas de limpieza de los engranajes, conexiones de tubos, pasajes y espacios de claridad.

Paso 6 - Verificar la orientación de los imanes

Asegúrese de que los 4 imanes estén orientados correctamente. Si detecta que la orientación es incorrecta, consulte Retirar e instalar los imanes en la unidad interna del hub para reinstalar el imán en la orientación equivocada después de completar el paso 10 de esta página.

Paso 7 - Instalar las conexiones de tubos

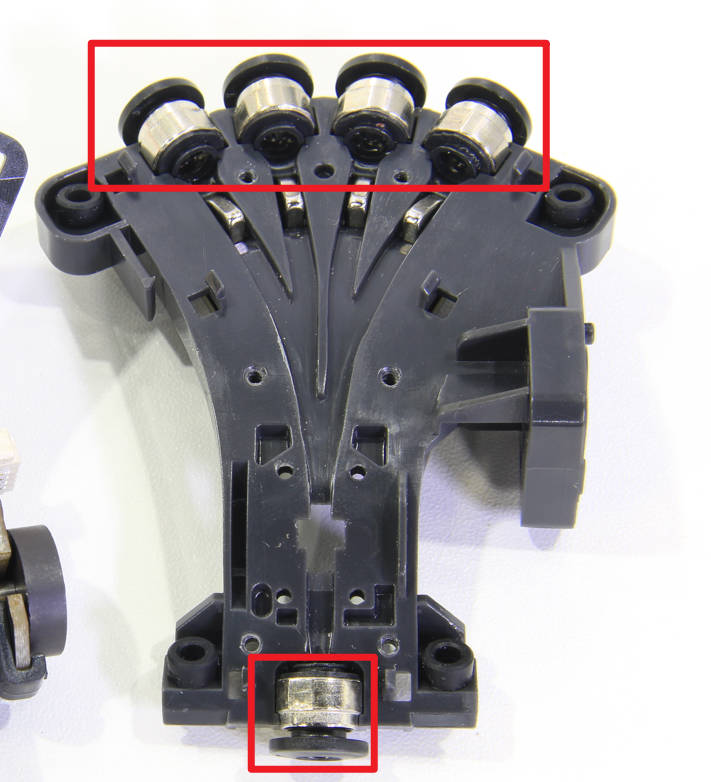

Una vez completada la limpieza, instale las 5 conexiones de tubos.

Paso 8 - Montar las cáscaras superior e inferior

Las cáscaras superior e inferior de la unidad interna del hub pueden fijarse inicialmente mediante las 6 garras(BT 2×5), luego bloquee con 6 tornillos.

Paso 9 - Instalar la unidad de engranaje de accionamiento de la unidad interna del hub

Instale la unidad de engranaje de accionamiento de la unidad interna del hub y su cubierta protectora, y bloquee con 4 tornillos(BT 2×8).

Paso 10 - Instalar el botón

Instale el botón de la unidad interna del hub y presione el botón para confirmar que el movimiento sea suave.

Paso 11 - Instalar la unidad interna del hub del AMS

Consulte Reemplazar la unidad interna del hub del AMS para instalar el motor en la unidad interna del hub y montar el AMS.

Paso 12 - Verificar la función de la unidad interna del hub

Cómo verificar la finalización/éxito

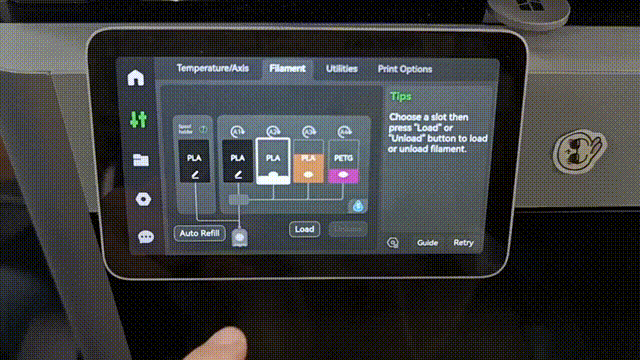

  1. Inserte o retire manualmente el filamento desde los alimentadores de la primera etapa. Cuando los sensores de la unidad interna del hub del AMS funcionen correctamente, la unidad interna detectará el filamento normalmente, con la ranura correspondiente mostrando el filamento en negrita (filamento insertado) o sin negrita (filamento retirado). Este paso permite verificar si los sensores de la unidad interna del hub del AMS para cada ranura funcionan correctamente.

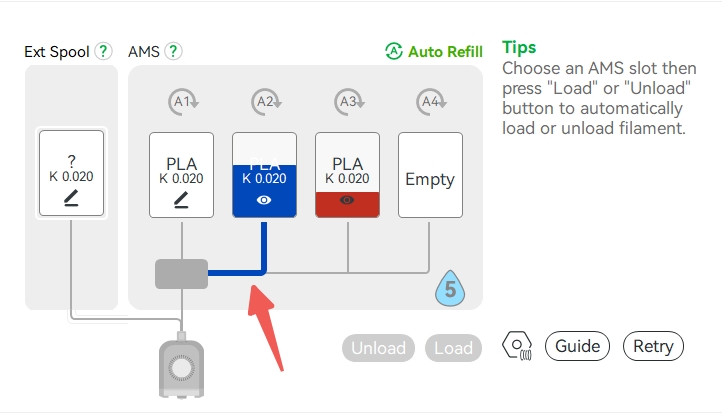

En Bambu Studio

De lo contrario, verifique las conexiones de todos los cables. Si no se encuentran errores y el problema persiste, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.

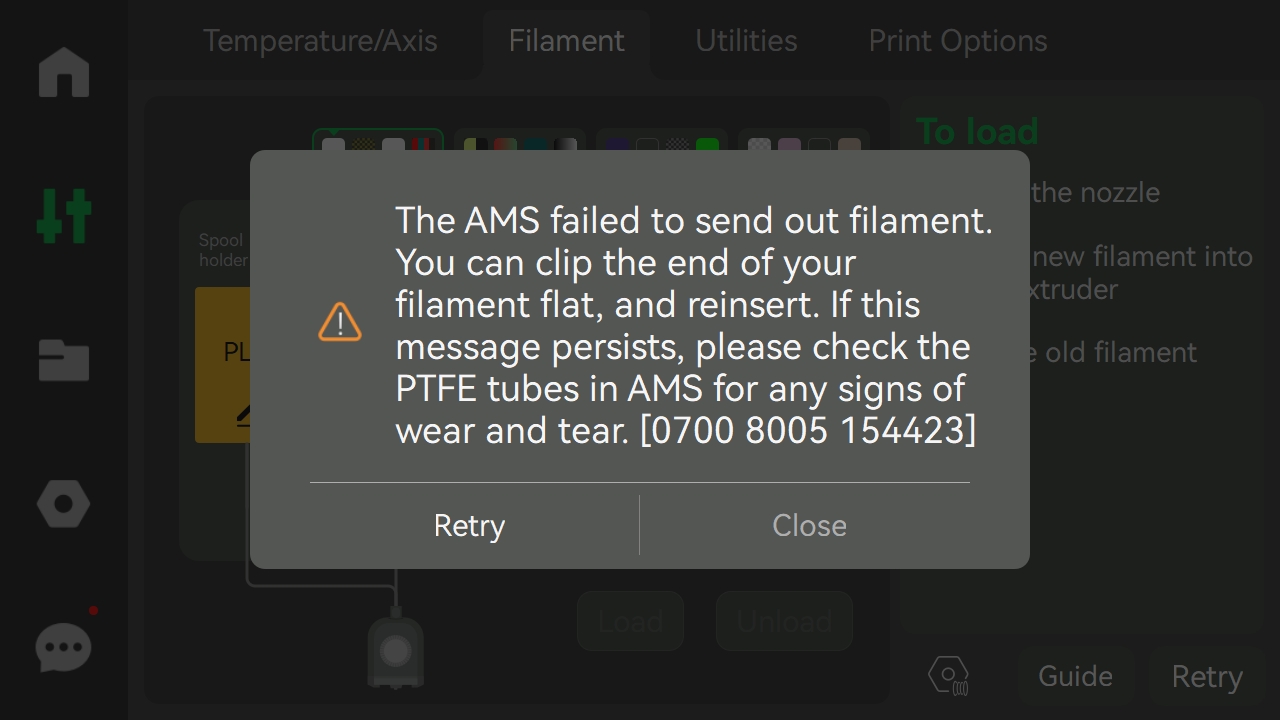

  1. Al cargar filamento o iniciar la impresión, el filamento podría no ser enviado fuera del AMS. El LED del alimentador de primera etapa parpadeará en rojo y se reportará un error como el siguiente.

/x1/troubleshooting/clean-the-filaments-hub/flashes-red.mp4

Si retiró los imanes durante el proceso, verifique si su orientación es correcta. Puede consultar este artículo para comprobar la orientación: Retirar e instalar los imanes en la unidad interna del hub.
