Aviso: El contenido de este artículo corresponde a una mantenimiento no habitual. El propósito de este artículo es ayudar a usuarios que accidentalmente retiraron la placa de circuitos del hub de filamento y provocaron que los imanes internos salieran disparados, guiándolos en cómo reinstalar los imanes. Si no cuenta con un imán que pueda utilizarse para asistir en el montaje, no intente ninguna de las etapas descritas en este artículo.
¿Qué son los imanes en el hub de filamento de AMS?
Hay un imán en cada una de las 4 vías de alimentación del hub de filamento de AMS, utilizado para detectar la posición del filamento. Cuando el filamento llega al hub de filamento, el imán en la posición correspondiente será empujado hacia arriba, y la placa de selección de filamento en la parte superior detectará que el imán está subiendo; cuando se alcanza el umbral, se reconoce que el filamento está presente.
¿Cuándo utilizarlo?
Al limpiar fragmentos en el hub de filamento, es posible que deba desmontar la placa de selección de filamento. En este caso, es probable que los imanes salgan disparados. En tal situación, debe reinstalar los 4 imanes según esta guía de operación.
Herramientas y materiales necesarios
- Imán de barra (asistente para desmontaje y montaje, propio)
- Llaves Allen H2.0 y H1.5
- Pinzas
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación de la impresora y desconecte la conexión de AMS con la impresora.
Guía de desmontaje
Paso 1 - Retire el hub de filamento del AMS
Consulte Reemplazar el hub de filamento de AMS para retirar el hub de filamento del AMS y separar el motor.
Paso 2 - Ajuste el imán auxiliar al hub de filamento

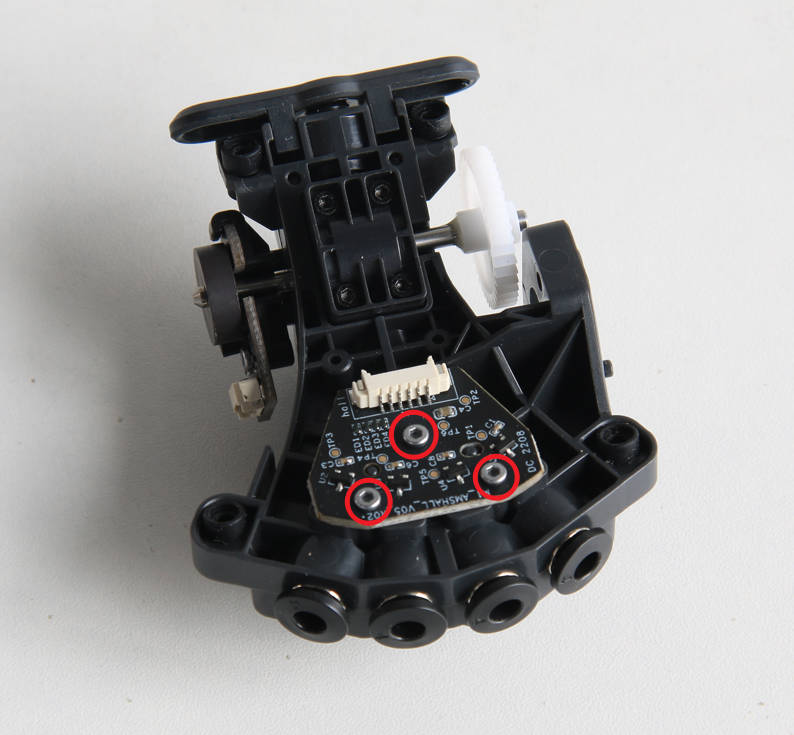

Paso 3 - Retire la placa de selección de filamento
Retire los 3 tornillos que fijan la placa de selección de filamento con la llave Allen H1.5, y luego retire la placa de selección de filamento.

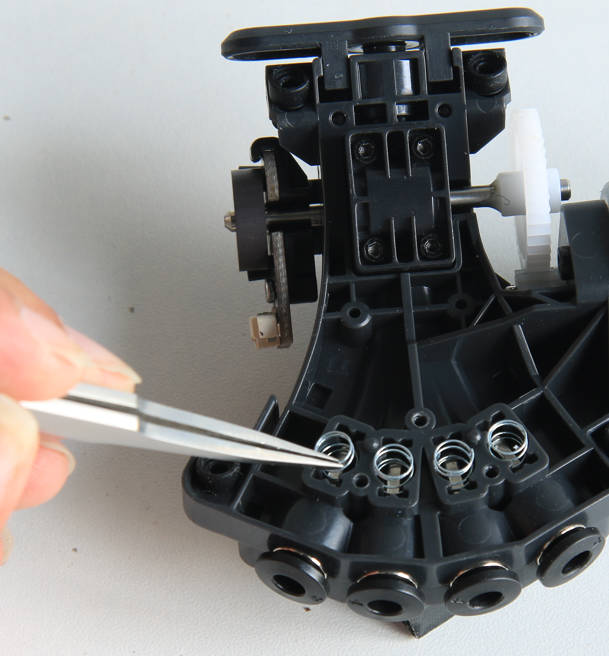

Paso 4 - Retire los resortes
Retire los 4 resortes uno por uno con pinzas, teniendo cuidado de conservarlos para evitar pérdidas.

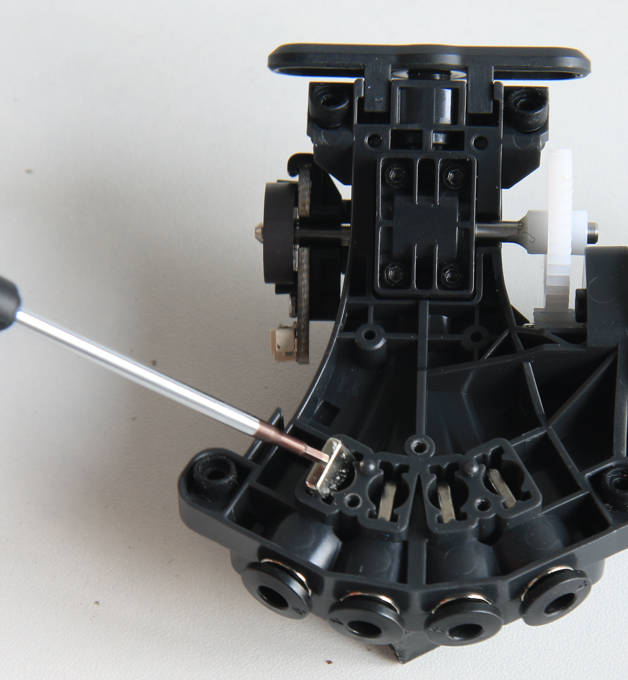

Paso 5 - Retire los imanes
Los imanes se pueden retirar fácilmente uno tras otro con una llave Allen.
Guía de montaje

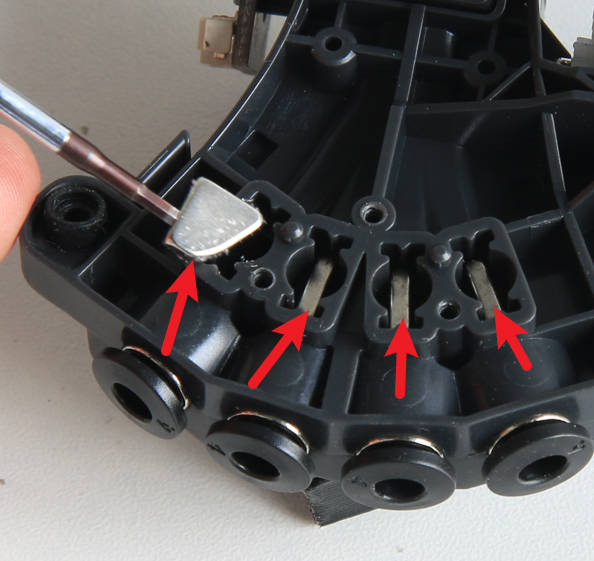

Paso 1 - Instale los imanes
Mantenga el imán auxiliar en el lado opuesto del hub de filamento, ajuste los 4 imanes juntos como se muestra en la figura a continuación, y luego inserte los imanes en las ranuras correspondientes uno por uno. Preste atención a la dirección de instalación de los imanes.

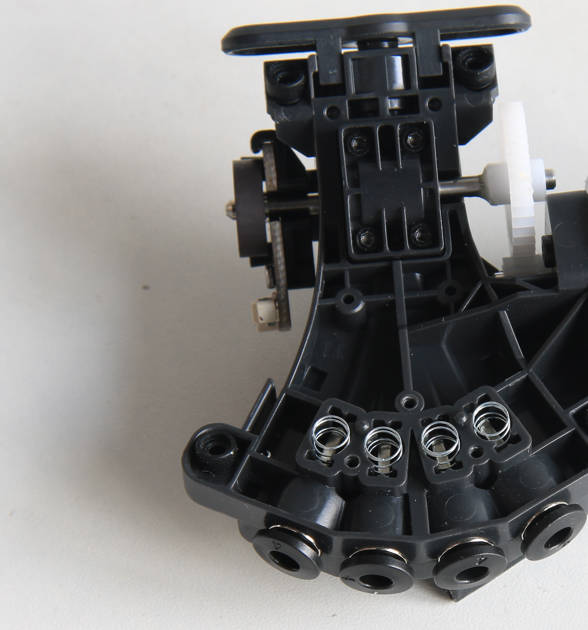

Paso 2 - Instale los resortes
Coloque los resortes sobre los imanes instalados.
Paso 3 - Instale la placa de selección de filamento
Instale la placa de selección de filamento y fije con 3 tornillos.
Paso 4 - Instale el hub de filamento de AMS
Consulte Reemplazar el hub de filamento de AMS para instalar el motor en el hub de filamento y ensamblar el AMS.
Cómo verificar la finalización/éxito

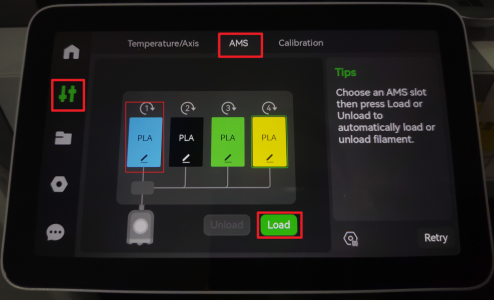

Conecte el AMS a la impresora y encienda la alimentación. Cargue filamento en todos los compartimentos del AMS y haga clic en "Cargar" en la pantalla para iniciar la carga del filamento.

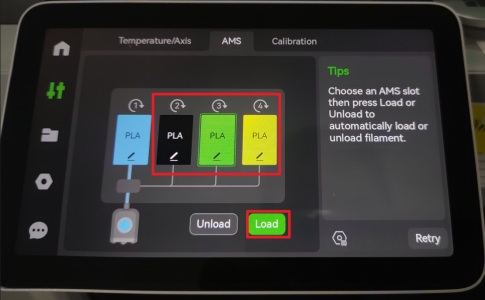

Después de que el filamento del compartimento 1 se cargue, seleccione el compartimento 2 de AMS para cargar el filamento del compartimento 2, y luego cargue el filamento de los compartimentos 3 y 4.
Si todos los procesos de carga funcionan correctamente, la instalación es completa y exitosa.
De lo contrario, verifique las conexiones de todos los cables y tubos PTFE. Si no se encuentran errores y el fallo persiste, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
