Fenómeno del problema:

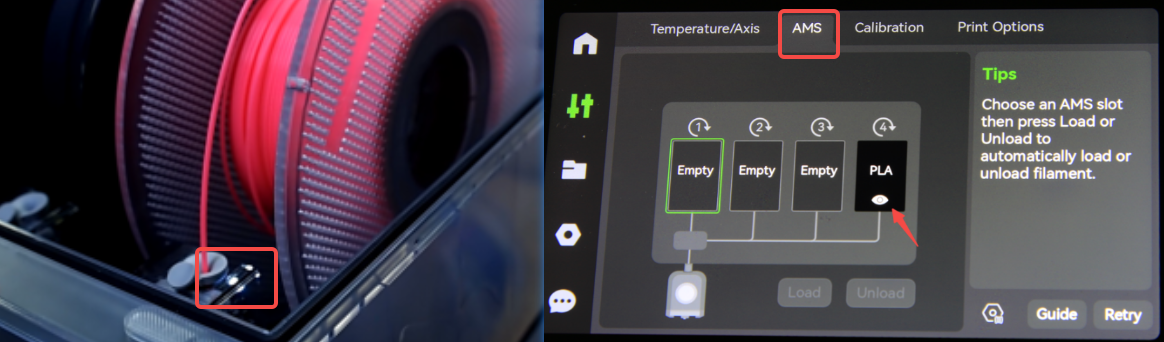

Al conectar el AMS a la impresora de la serie X1, los LEDs de todos los cuatro slots parpadeaban en rojo (si la versión de firmware del AMS es demasiado antigua, pueden parpadear luces blancas). Al insertar el filamento en el AMS, el AMS prealimenta (alimenta el filamento hacia adelante y luego lo retira), pero no hay pestaña de AMS en la pantalla de la impresora.
Guía operativa
Primero, APAGUE la impresora, y luego siga los pasos a continuación para solucionar el problema.
1. Verificación de pines
Primero, intente reinsertar o volver a conectar los cables de 4&6Pin.
Verifique si los pines del cable Bambu Bus 4Pin&6Pin (cables que conectan AMS—buffer—impresora) están abiertos como se muestra a continuación:
2. Verificación de conexión

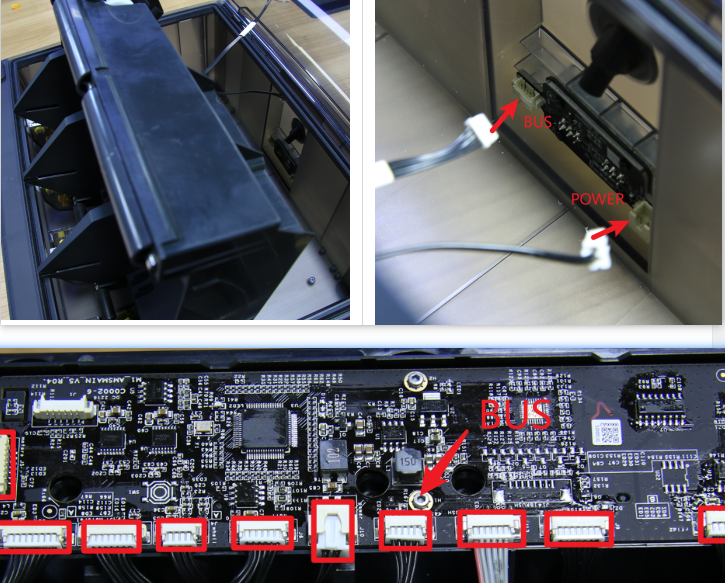

- Verifique si el cable de bus dentro del AMS está suelto. Intente reinsertar y extraer nuevamente el cable BUS en ambos extremos y encender de nuevo para ver si se restaura el funcionamiento normal.
- Verifique si hay corrosión por ingreso de agua en los pines de la placa principal.
- Se recomienda agitar o doblar ligeramente los conectores 4Pin y 6Pin y el cable, o sacar un poco los conectores (no completamente) para ver si el AMS se detecta brevemente, lo que permitirá identificar si el problema está en el conector/cable.
3. Medición de valores de resistencia
Si tiene un multímetro, asegúrese de que los cables 4Pin y 6Pin estén conectados correctamente, luego use el multímetro para medir la resistencia del AMS, la impresora y los cables 4Pin y 6Pin (mantenga la impresora apagada).
Los valores normales de resistencia para X1C, P1P y P1S (con un solo AMS conectado) son los siguientes:
Los valores normales de resistencia para X1E (con un solo AMS conectado) son los siguientes:
Medición de la resistencia de ambos extremos del puerto 4Pin de la impresora y el cable 4pin.

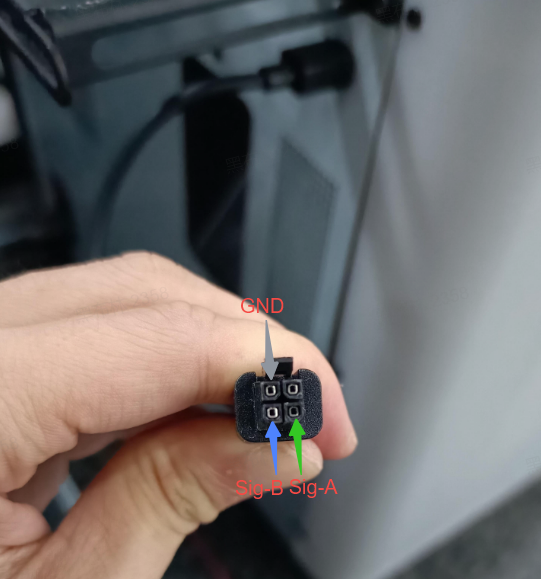

- Puerto 4Pin:
Desconecte el cable 4Pin de la impresora y mida la resistencia de la interfaz 4Pin de la impresora y el cable 4Pin, como se muestra a continuación.
Los resultados normales de medición de resistencia para el puerto 4Pin de la impresora son los siguientes:
- Cable 4Pin conectado al buffer:
Mida la resistencia en el otro extremo del cable 4Pin de la impresora cuando está conectado al buffer.
Los resultados normales de medición de resistencia para el cable 4Pin conectado al buffer son los siguientes:
- Cable 4Pin conectado a la impresora:
Conecte el cable 4Pin de nuevo a la impresora, desconecte el cable 4Pin del buffer y continúe midiendo la resistencia del cable 4Pin en el otro extremo (quitar el buffer de la impresora facilita desconectar el cable).
Los resultados normales de medición de resistencia para el cable 4Pin conectado a la impresora son los siguientes:
Medición de la resistencia de ambos extremos del puerto 6pin del AMS y el cable 6pin.
- Puerto 6Pin:

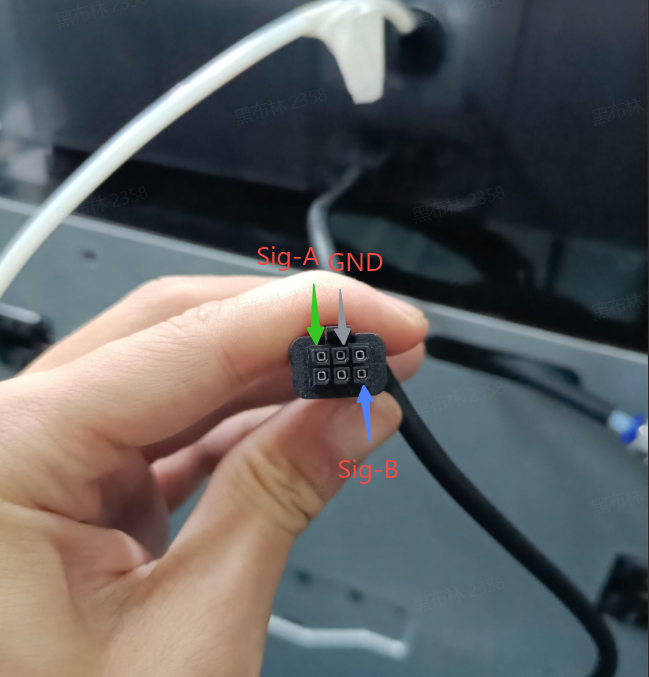

Conecte el cable 4Pin de nuevo al buffer, desconecte el cable 6Pin del AMS y mida la resistencia del puerto 6Pin del AMS (ambos puertos son iguales) y el cable 6Pin.
Los resultados normales de medición de resistencia para el puerto 6Pin del AMS son los siguientes:
- Cable 6Pin conectado al buffer:
Los resultados normales de medición de resistencia para el cable 6Pin conectado al buffer son los siguientes:
- Cable 6Pin conectado al AMS:
Finalmente, desconecte el cable 6Pin del buffer y mida la resistencia en el otro extremo del cable 6Pin (quitar el buffer de la impresora facilita desconectar el cable).
Los resultados normales de medición de resistencia para el cable 6Pin conectado al AMS son los siguientes:
Medición de la resistencia entre la placa principal del AMS y la placa MC.
Si se mide un valor de resistencia anómalo en los pasos anteriores, puede determinar dónde está la falla en el AMS/impresora/cable 4&6Pin/buffer que causa que el AMS no sea detectable.
Medición de la resistencia de la placa principal del AMS

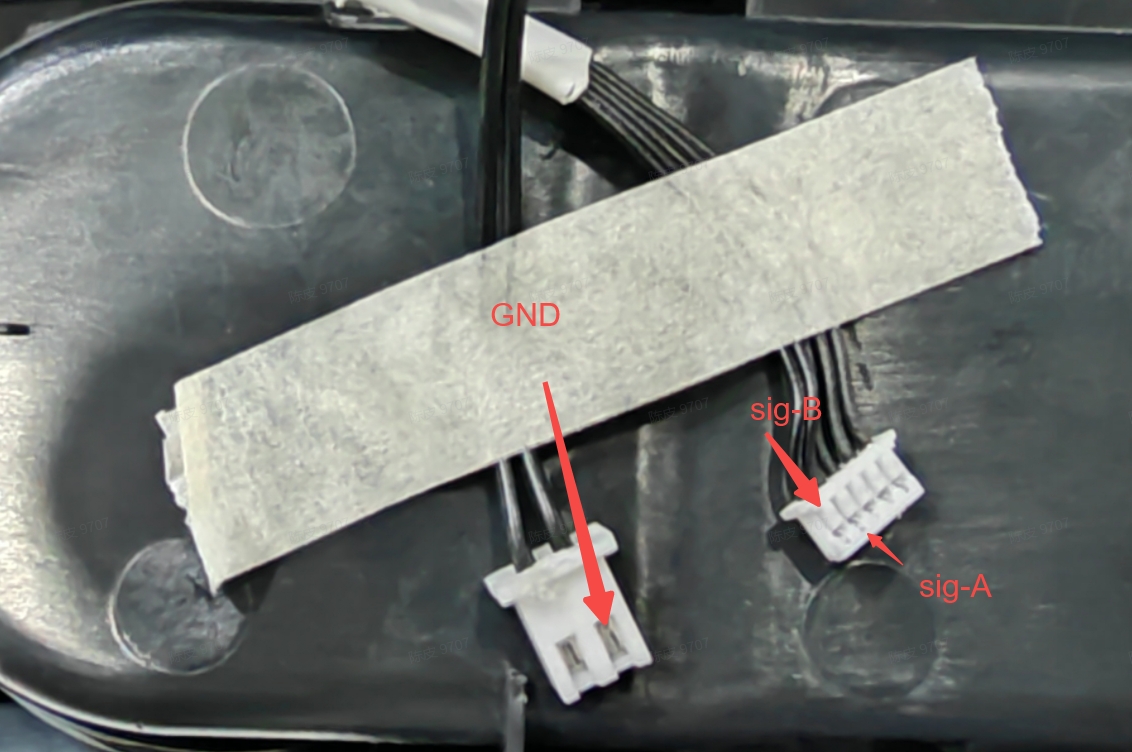

Si la resistencia del puerto 6pin del AMS es anómala, puede desmontar el AMS (consulte esta wiki) y medir adicionalmente la resistencia de los pines de los cables de bus y alimentación conectados a la placa principal para verificar si hay falla en la placa:
Los resultados normales de medición de resistencia para los cables de bus y alimentación son los siguientes:
- Si la resistencia medida en el puerto de cable de bus y alimentación conectado a la placa principal es normal, podría indicar una placa de alimentación del AMS defectuosa que requiere reemplazo.
- Si la resistencia medida en el puerto de cable de bus y alimentación conectado a la placa principal es anómala, podría indicar una placa principal del AMS defectuosa.
Medición de la resistencia de la placa MC

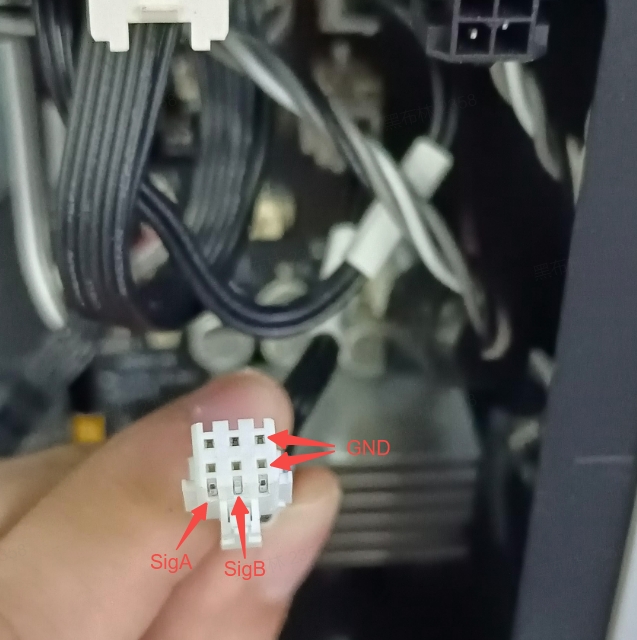

Si la resistencia medida en el puerto 4pin de la impresora es anómala, podría ser una falla en la placa de interfaz del AMS o en la placa MC. Puede quitar la cubierta trasera de la impresora, desconectar el cable 6pin de la placa de interfaz del AMS (consulte esta wiki) y medir la resistencia del cable 6pin conectado a la placa MC para verificar si hay falla en la placa MC:
Los resultados normales de medición de resistencia para el cable de 6 pines conectado a la placa MC son los siguientes:
- Si la resistencia medida en el cable de 6 pines conectado a la placa MC es normal, podría indicar que la placa de interfaz AMS está defectuosa y necesita ser reemplazada.
- Si la resistencia medida en el cable de 6 pines conectado a la placa MC es anómala, podría indicar que la placa MC está defectuosa y necesita ser reemplazada.
Para X1E, si todas las mediciones de resistencia mencionadas anteriormente son normales, consulte las siguientes imágenes. Primero, retire el conducto de aire (imagen izquierda), y luego mida la resistencia de los puertos de interfaz de red y de interfaz AMS en la placa de control del módulo de calentamiento (imagen derecha).
Los resultados normales de medición de resistencia para los puertos de interfaz de red y de interfaz AMS en la placa de control del módulo de calentamiento son los siguientes:
Si la resistencia medida es anómala, podría indicar que es necesario reemplazar la placa de control del módulo de calentamiento.
Nota

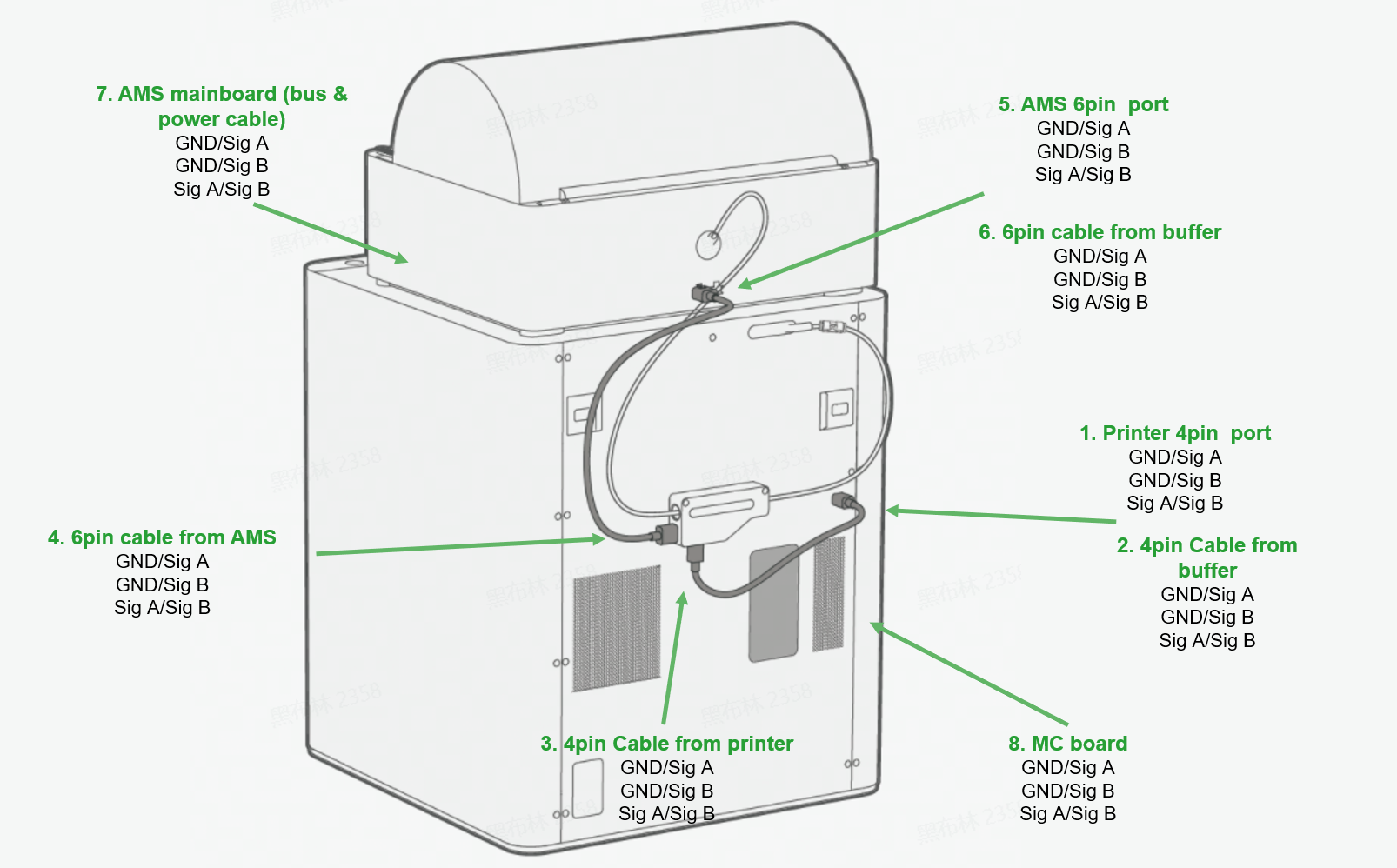

Existen un total de 8 conjuntos de datos de valor de resistencia, como se muestra en la siguiente figura. Si el valor medido de resistencia de cualquier parte es anómalo, indica que dicha parte está defectuosa. Mida y registre los valores consultando la siguiente imagen, y luego contacte al equipo de soporte al cliente para obtener asistencia.
A continuación se presenta una tabla de ejemplo para registrar las mediciones de resistencia:
